升级下个人存储——铁威马TerraMaster F2-220 NAS开箱简测

ITZY小安

个人网络环境和存储需求
        本年华为、UC等数个网络云盘存储服务商停止服务，百度云盘、115云盘服务商开始调整运营，加强管理，年内又几次听闻百度云盘和谐了部分用户存储的敏感视频文件，替换成动画片什么的，遂感觉存储在网络运营商云盘中的文件可能有泄露的风险，升级个人NAS存储设备的想法就有了。家里的PC和网络设备还是比较多的，局域网也显得略微复杂：
台式PC*2台（工作机*1、娱乐机*1）/笔记本*2台 （MacbookPRO*1、HP触控*1）/挂机下载笔记本兼打印服务器*1台 （使用ACER上网本担当）/HTPC*1台 （DIY主机，主要为投影仪播放电影使用）/平板电脑*1台 （thinkpad X1 tablet）/智能电视机*1台 （PPTV55英寸4K电视）/智能手机*4台 （SONY*3 Vivo*1）/路由器*2台（ASUS AC87U*1 TPLINK*1）/NAS存储器*1台（巴法洛2盘位LS-WXL）

        实际上除了上述的涉网机器，还有无线音箱、无线U 盘、数码相机WiFi、扫地机、电风扇等，智能家居的进化让局域网越来越复杂了，但是最大的矛盾在于“数据存储与分享”，比如我的下载机有远程控制，主要用于挂机下载电影等，下载高清甚至对带宽需求很高的BD片源完后从HTPC点播就会出现卡顿的问题，另外从工作机上转存文件到其他机器上也稍微麻烦。
        于是在三年前就购入了巴法洛2盘位LS-WXL NAS做家庭存储设备，硬盘为500GB+500GB，但是1GB的容量很快就捉襟见肘，目前的存储需求主要是家庭成员照片视频、工作的一些文件、部分非常喜欢的电影、多年来收集的音乐，尤其是前两者数据非常宝贵，所以除了存储在PC上也存储在NAS上。

个人关于NAS选择的考虑
        在入手之前考察了一下目前的各品牌NAS，当然目前最火热的还是群晖，毕竟固件功能比较好。但是在同价位上群晖的NAS硬件配置要差不少。以一千元价位的群晖DS216se为例，处理器：Marvell Armada 370 88F6707 双通道CPU 800 MHz 内存：256 MB DDR3；铁威马一千元的F2-NAS2增强版则为CPU：Maverll 88F6282 1.6GHZ，内存：1GB   闪存 512MB；考虑自己对于NAS的需求主要是存储备份，对于固件的功能需求并不敏感，最后选择了比硬件配置比较高的美国铁威马F2-220。

铁威马 TerraMaster F2-220 规格：
CPU： intel Celeron 双核J1800 主频2.41GHz(可睿频至2.58GHz)/内存：DDR2GB  Flash: 8GB/RAID模式: JBOD、RAID0、RAID 1/硬盘位:双盘位支持3.5寸，同时支持2.5寸最大支持容量:16TB（8TB*2）/接口：网口（RJ45） 1个速率： 10/100/1000Mbps/USB2.0：1个USB3.0：1个/适配器：48W 输入电压：100V至240V/浏览器支持：Chrome8；Firefox；Internet Explorer ： 7, 8, 9；Safari (MAC) ： 4, 5/系统支持：Windows、Mac、Linux、Android、iOS

TerraMaster F2-220开箱


铁威马 TerraMaster F2-220的包装很简洁，瓦楞纸喷涂为科技感较强的绿色，外包装上印刷的信息只有品牌LOGO和产品名，看上去很稳重。


内包装也比较干净和简洁，附件收纳在一个小盒子里，主机则有比较厚实的泡沫塑料进行保护。


主机外壳为铝材，前面板和硬盘托架主要为塑料材质，但也做了仿金属材质的喷涂，表面有磨砂质感。

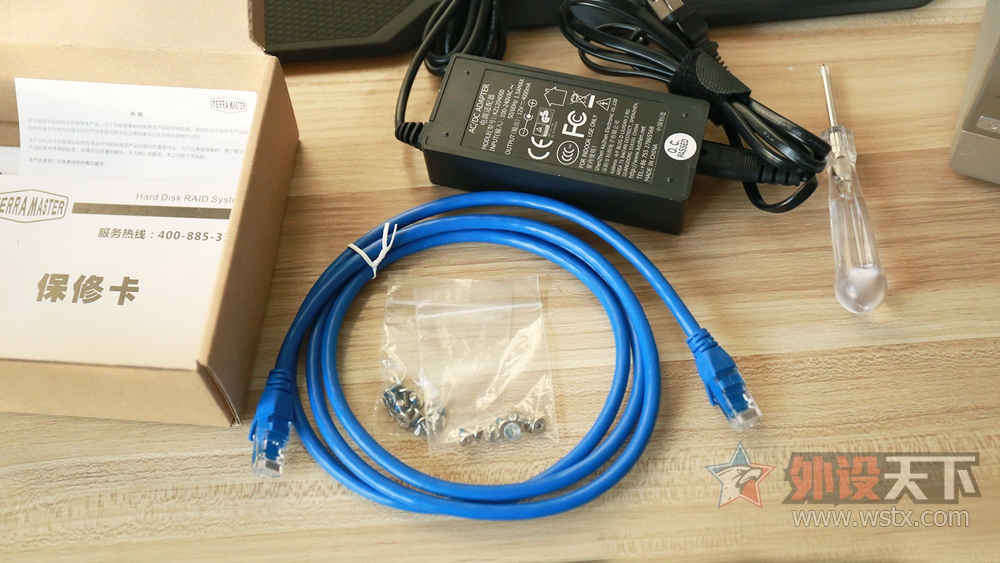

附件箱的除了纸质的保修卡、安装手册，还有cat6网线一条、硬盘安装螺丝刀、电源线、电源适配器、螺丝刀。


TerraMaster F2-220的电源适配器支持100V-240V电压，输出为12V 4A。常规状态下该NAS的工作电耗为25.6W，待机模式下约为10W，算是比较节能的NAS。

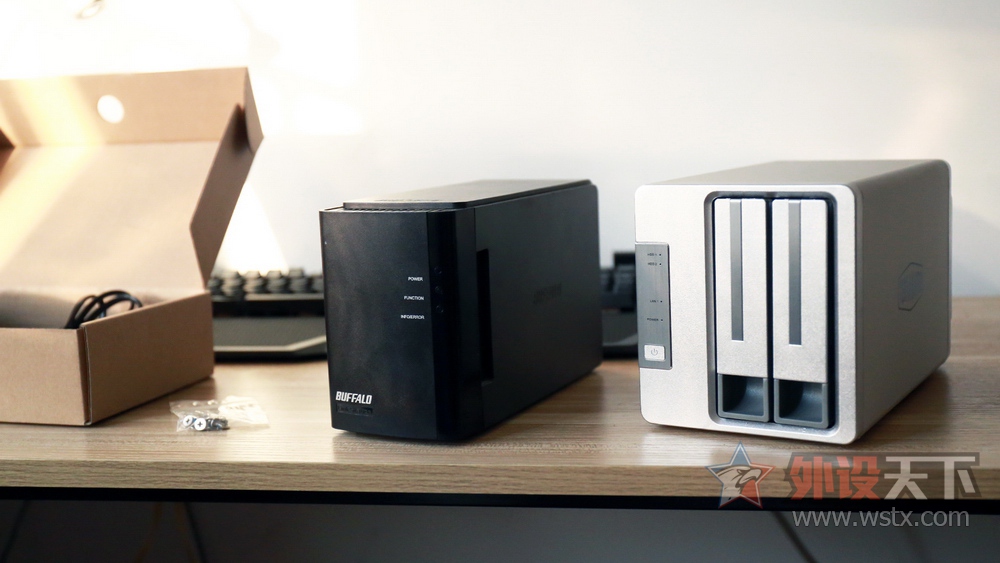

TerraMaster与左边楼主之前使用的双盘位巴法洛LS-WXL NAS相比外观上显得要宽一些，主要是硬件性能提升了，另外铁威马的双盘位磁盘阵列卡的安装方式让内部空间大了不少，总的而言NAS内部空间大一点，有助于硬盘散热。


前面板上的指示灯和按键，依次为硬盘指示灯1、硬盘指示灯2、网络指示灯、电源指示灯、电源开关。


前面板的做工还是很好的，非常有质感，指示灯部分是铝材拉丝工艺很考究。

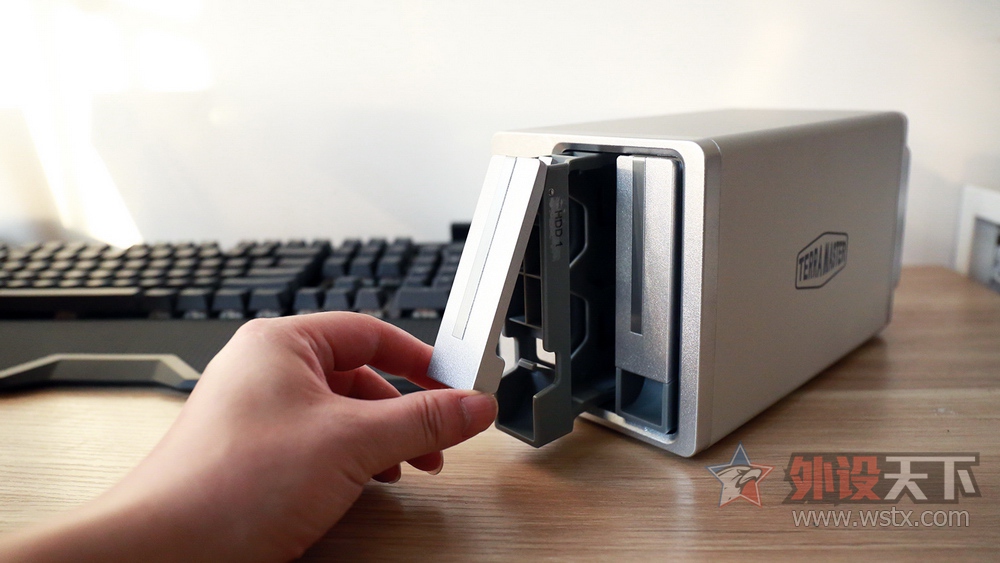

硬盘托架从底端抠起就可以抽出，属于快拆型，不过铁威马的硬盘托架是需要上螺丝固定的。


侧面视图，机壳上有铁威马的标志，银色的氧化涂层和大幅度的倒角让这台NAS看起来有点苹果产品的味道。


背面可以看到隆起的风扇外罩，隆起的风扇设计上稍微不太合理，挡住了USB接口，而且两个USB接口是并排设计，如果插上两个外壳比较大的U盘的话可能会产生冲突。

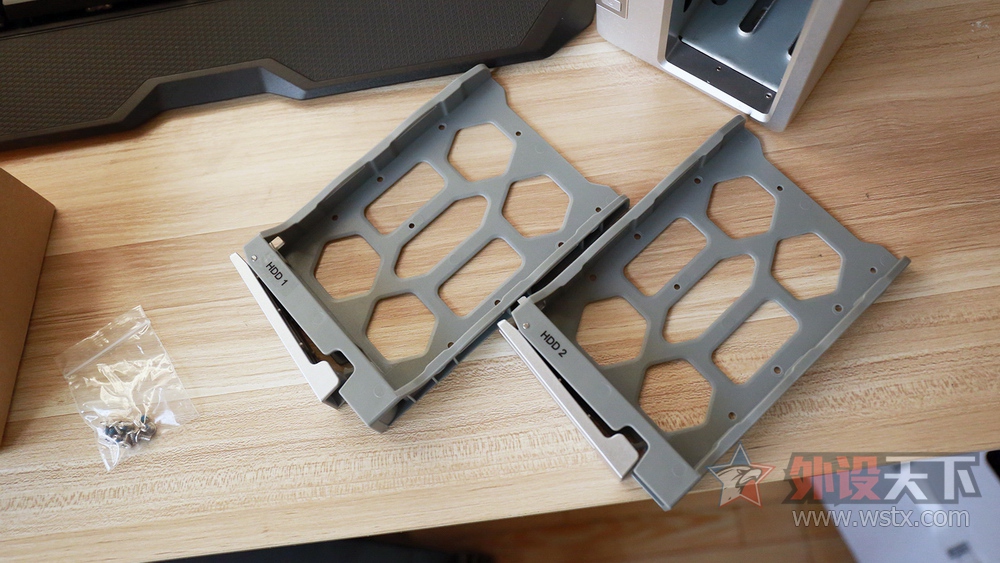

硬盘托架为塑料制，可以安装3.5寸与2.5寸硬盘，有对应的螺丝孔位进行固定。底部则有镂空的孔辅助硬盘散热。

TerraMaster F2-220拆机

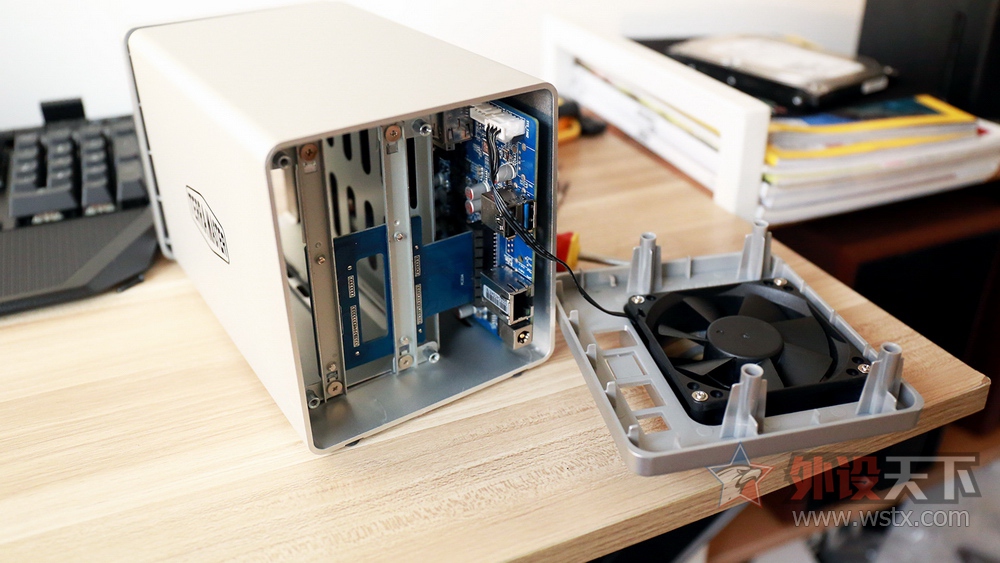

卸下后盖的4颗螺丝钉，就可以看到散热风扇，铁威马F2-220采用的是8CM智能调速风扇，用户可以自行更换，比较方便。从图中可以看到主板和硬盘阵列卡，内部空间还是比较宽裕的，另外可以看到铝质外壳板材很厚。

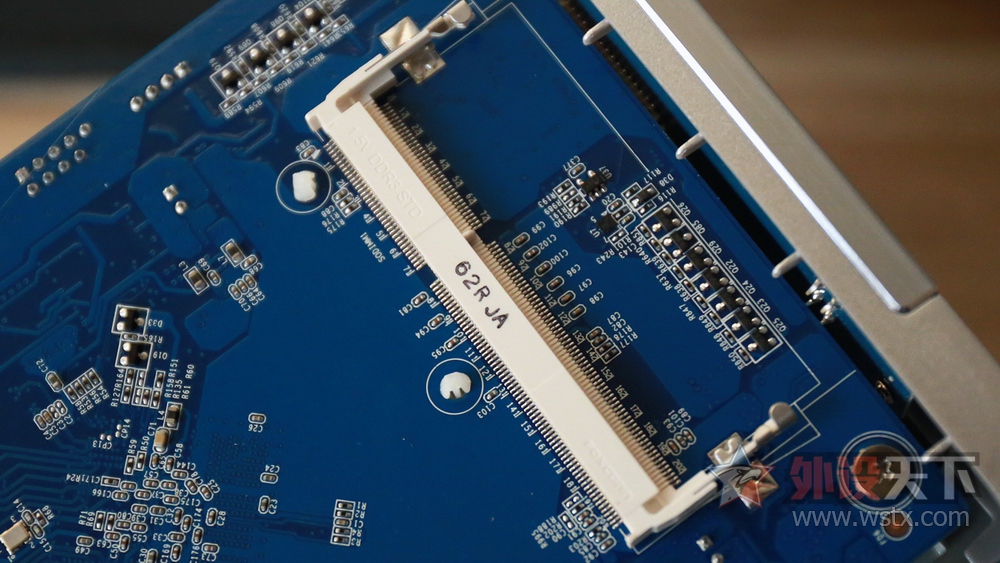

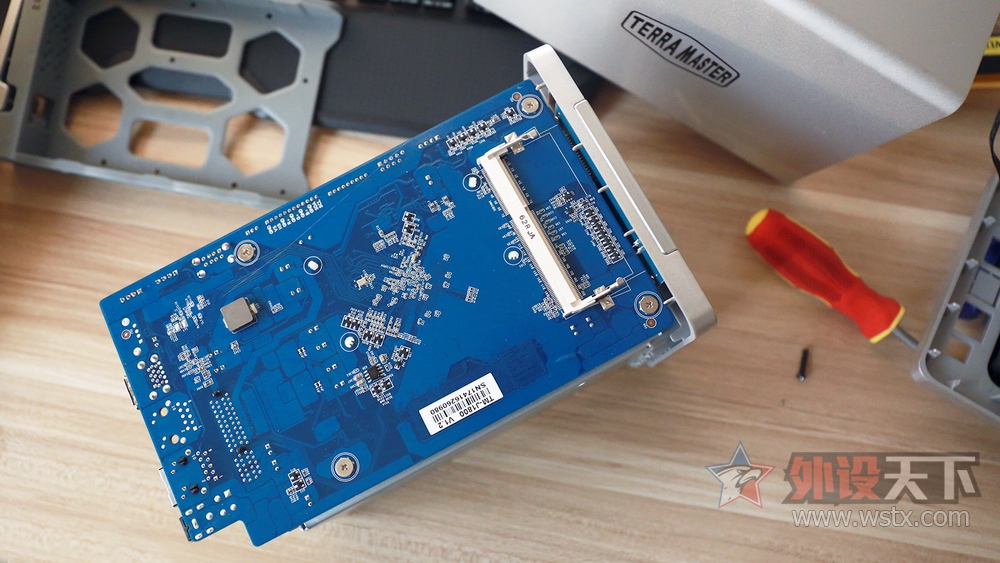

拆卸下主板，首先发现的是背面有一个内存扩展插槽，铁威马F2-220内存配置为2GB，而这个插槽意味着用户可以自行扩展NAS内存，但2GB的内存在NAS产品里已经是比较大的，理论上足够用了。


内存插槽类型是DDR3 SO- DIMM，普通的笔记本电脑用内存就可以使用。

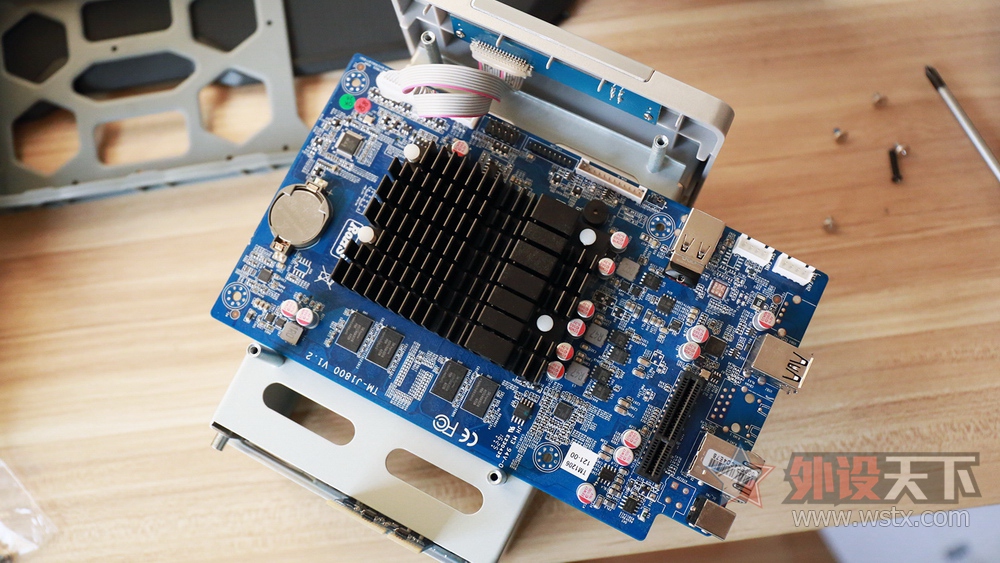

PCB正面可以看到一块被动散热片，在PCB板右上方还有两个内置的USB接口，上面还插了8G SanDisk U盘，铁威马的固件系统文件是写入到这个U盘的，也就是说固件故障或者软件故障的话，维修和替换组件都会比较简单，而且用户可以自己增加U盘使用其他固件。


卸下散热片后可以看到CPU全貌，J1800封装体积比较小，功耗也比较小，最大功耗10W，从PCB主板的布局和元件上来看做工还是很不错的，电容也使用了固态电容。

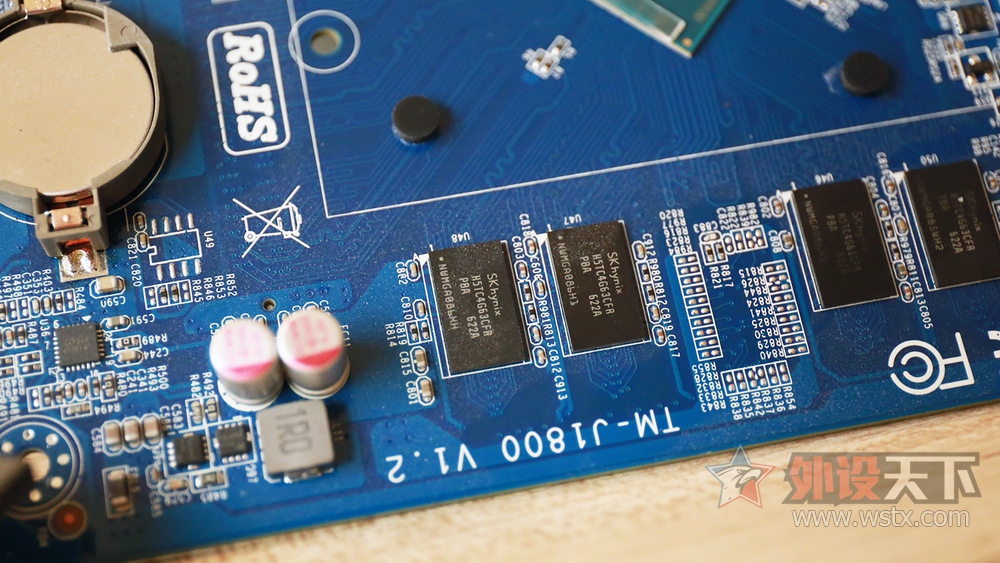

主板上的海力士2xnm工艺的GDDR3 DRAM闪存颗粒，单颗容量4Gb(512MB)，型号为H5TC4G63CFA。

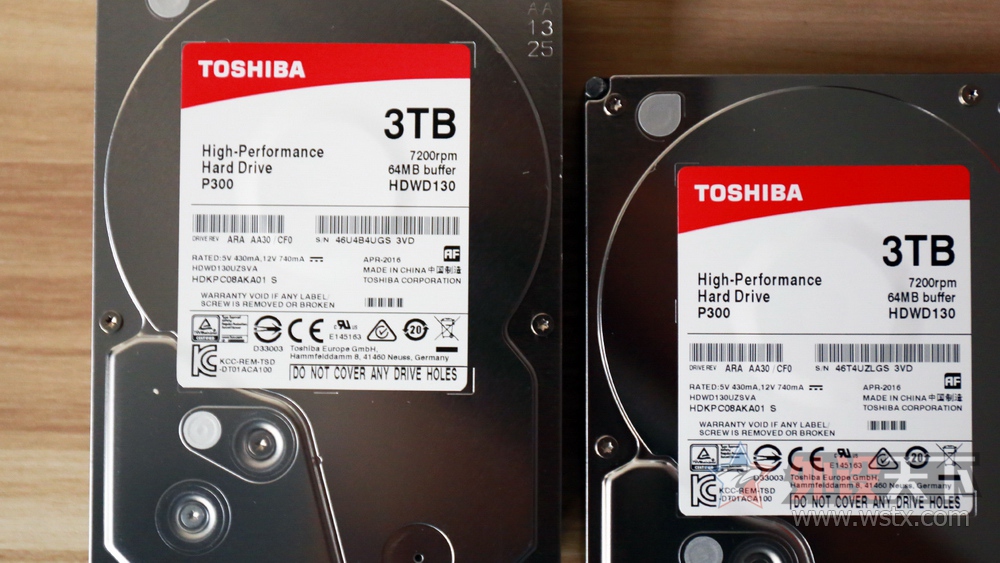

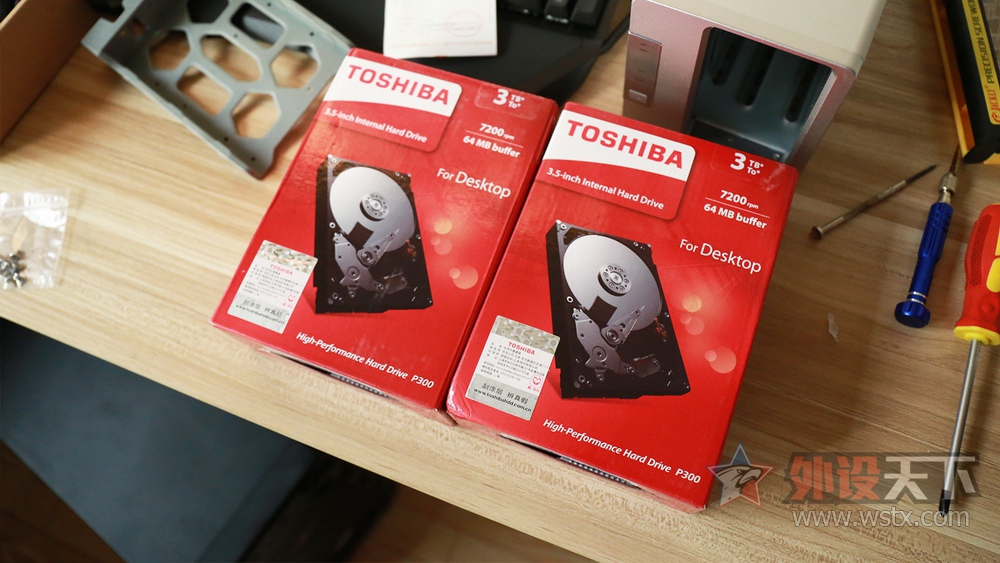

硬盘选择了东芝新包装的P300，3TB容量，转速为7200转，选择这块硬盘的原因主要是因为在7200转硬盘中这块比希捷、西数产品要便宜。


东芝这块P300硬盘很有意思，不得不多说两句，红色的标签看上去与某品牌红色标签的监控盘很像，但实际上从序列号来看这块硬盘，就是普通黑色标签的东芝DT01ACA300，也就是说这只是换了红色标签的DT01ACA300，但要比后者要贵10元，这都是套路啊。


装好硬盘就要开始软件安装了。

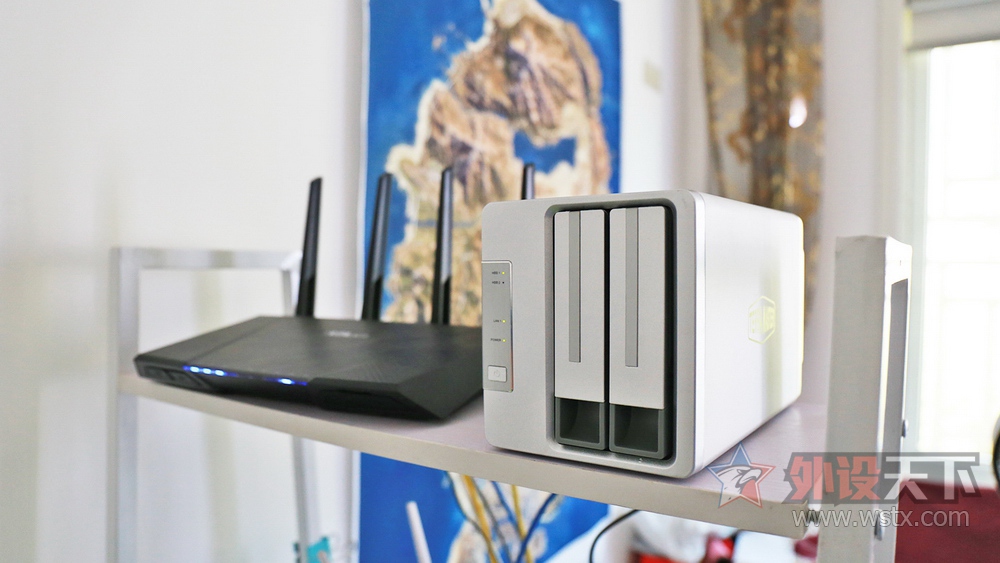

搭配这台铁威马F2-220NAS主机的路由器是华硕RT-AC87U，AC87U支持双频（2.4GHz，5GHz） 最高传输速率1700Mbps ，4 x RJ45 for 10/100/1000/ BaseTfor LAN，理论上能够较好的发挥铁威马F2-220NAS的性能。

TOS 固件功能

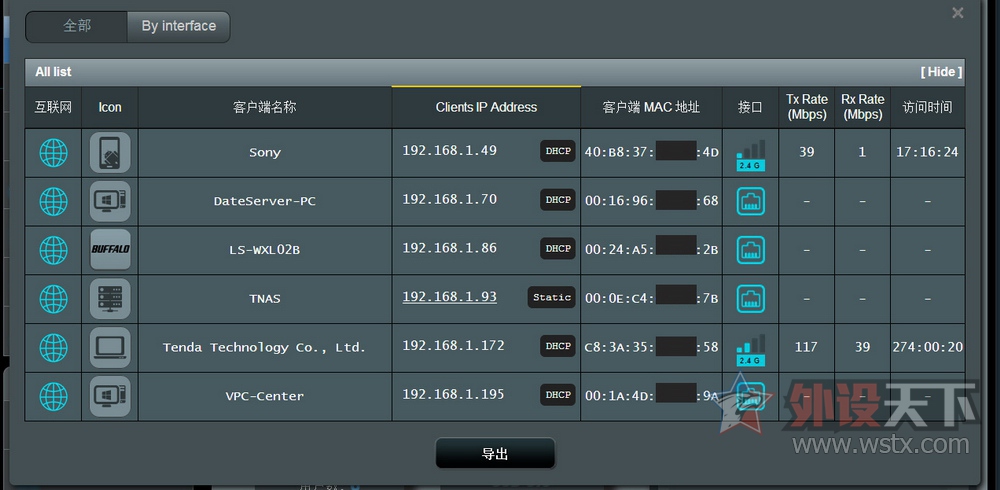

安装完成后检查路由器，记住NAS的IP地址，然后开始安装管理软件，铁威马的管理软件和说明文档需要在internet上获取。

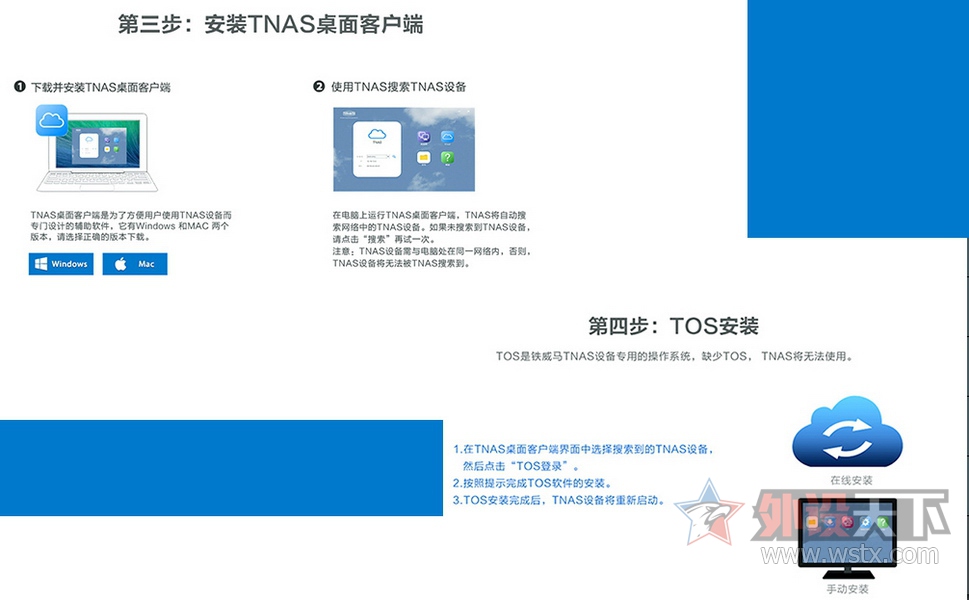

登入官方管理软件安装界面，选择对应的型号和安装软件的操作系统版本，MAC平台及Windows平台都能支持。


铁威马的管理软件主要是TNAS桌面客户端和TOS操作系统。


TNAS客户端主要是用于发现和登陆管理NAS，要实现远程管理，必须要安装TOS系统。


TOS系统安装过程中会对硬盘进行体检。

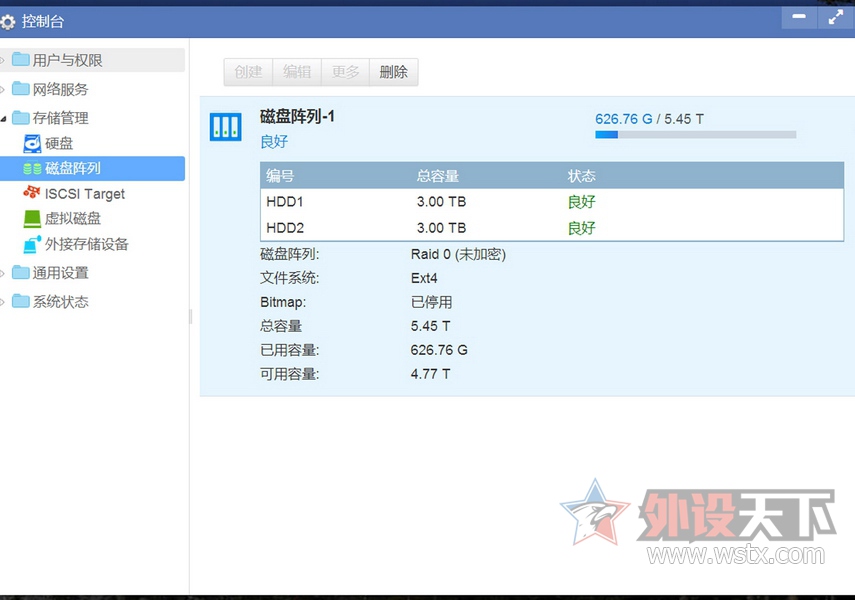

之后是选择磁盘阵列模式，如果非常看重数据的安全性，可以双盘位可以选择RAID1，但是会损失一半的硬盘存储空间，4盘位的可以选择RAID5，考虑到自己有PC、NAS双备份的习惯，所以选择了不损失空间的RAID0，RAID0阵列模式的缺点是在坏掉一块硬盘的情况下，另外一块硬盘的数据也就不能读出了。

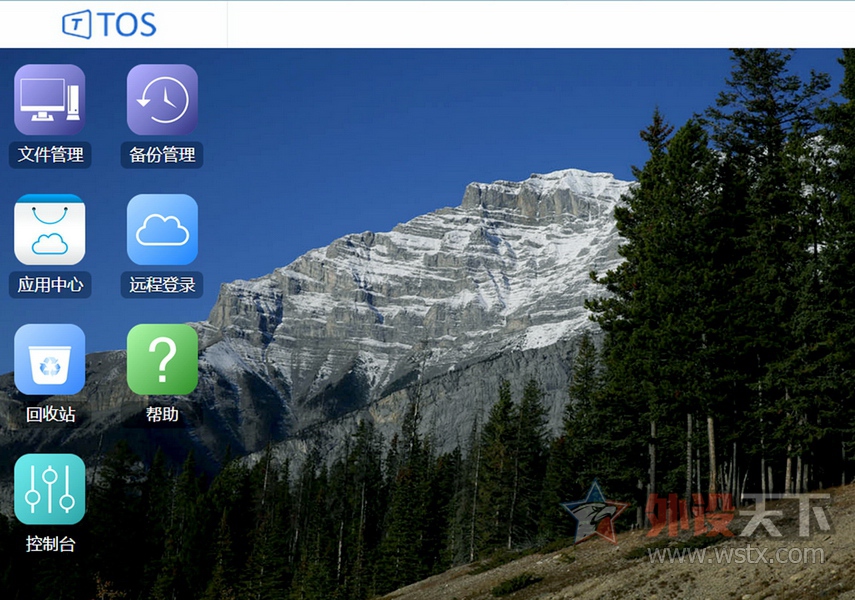

TOS系统桌面，只有预设的几个基础管理功能图标，可以到应用中心增加新的功能。

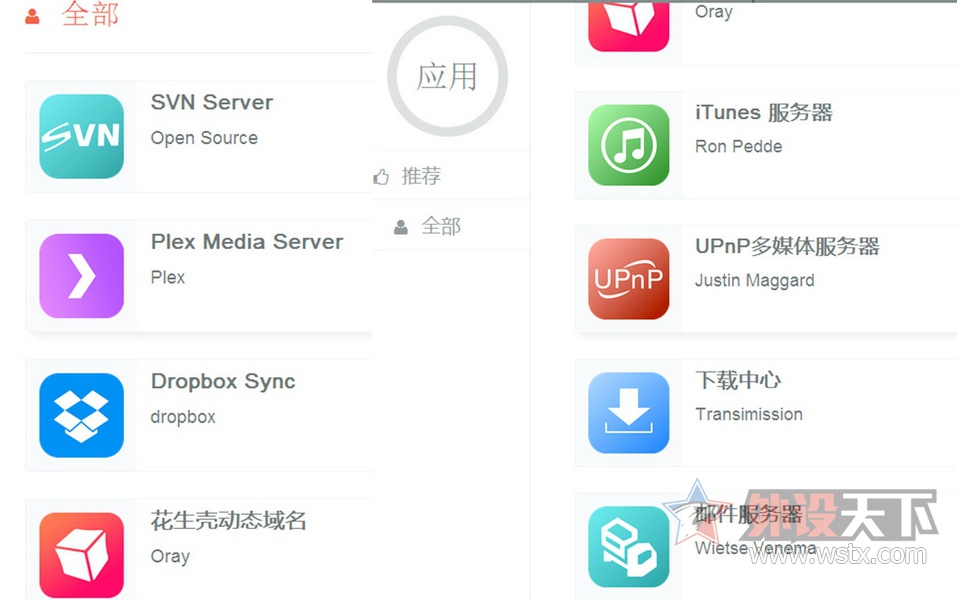

应用之中心有一些可以添加的应用，主要是SVN、SQL服务器、花生壳、下载功能、邮件服务器、以及多媒体服务等功能。


安装好各种应用，桌面上的功能图标就多了很多。


首先到控制台可以进行用户管理、网络设置、存储管理等，设定NAS的各项基本功能。

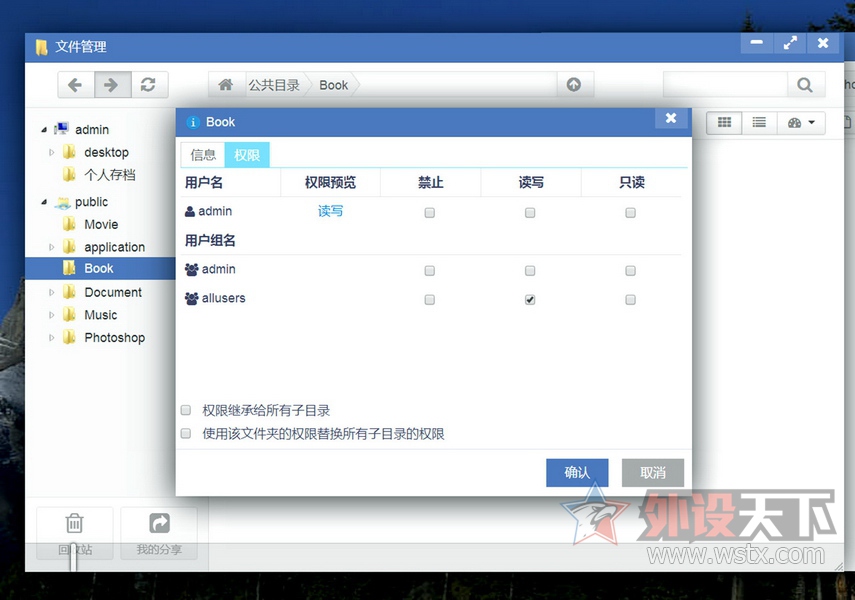

管理员用户和访客用户的权限可以单独设置，官方资料上称铁威马F2-220支持1000位用户访问，不过多用户同时访问的话，会受限于网口带宽，人太多了肯定会影响访问的响应和数据交换速率，但是从威马F2-220系统硬件的性能上来看，CPU和内存应付家庭网络应用环境或者小型企业、组织使用问题不大。


在网络设置中，可以看到USB 无线网卡选项，但是支支持铁威马指定的USB无线网卡，尝试接入Realtek芯片的两张网卡，均未识别，这主要是TOS系统中没有内置该网卡的驱动，希望官方后期能够多支持一些常见的无线网卡型号。


文件服务中，可以设置Windows文件服务，设定工作组后可以启用回收站，删除的文件会转移到回收站中，可以还原或者清空，同样F2-220也支持MAC文件服务；在文件服务中，FTP服务启用后，可以设定FTP联机的最大用户数目和FTP传输最大上传与下载速度。

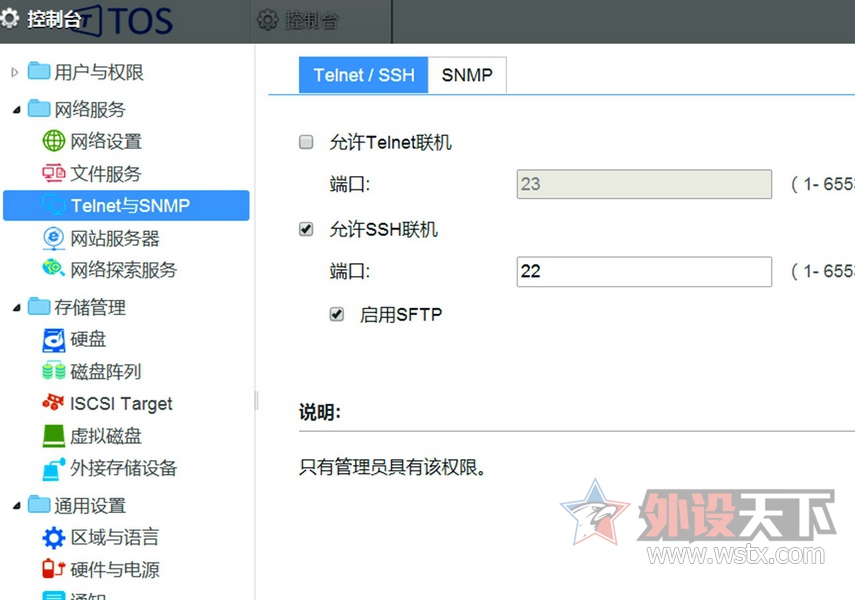

管理员可使用Telnet或SSH加密方式登录TNAS，启用SNMP服务后，如有事件、警告或错误的讯息，TNAS将立即传送信息给SNMP管理员。

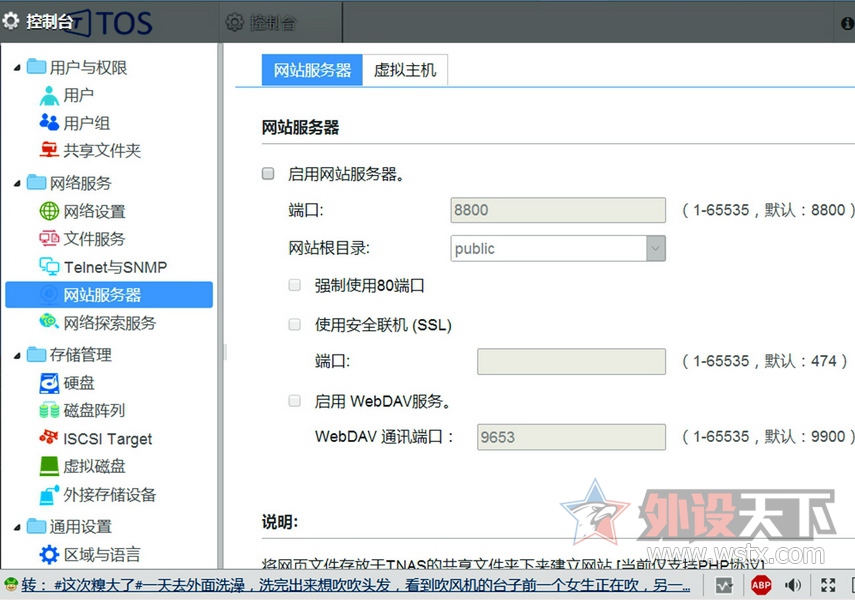

F2-220的TOS系统支持网站服务器功能，主要支持Joomla!、PHP和MySQL/SQLite，同样可以建立虚拟主机，访问虚拟主机时在电脑的网页浏览器地址栏中输入http : //TNAS IP地址即可。


存储管理中，可以查看硬盘状态，设置iSCSITarget连接和虚拟磁盘，通过iSCSI虚拟的磁盘可以识别为计算机的本地硬盘。


通用设置中可以设置系统的区域和语音选项，其中硬件和电源设置项中可以手动设置风扇转速，建议设置为智能模式，NAS会自动根据负荷调整转速，这样会比较节能和静音。电源选择则可以控制NAS重新启动或者关闭电源。


通知功能则可设置NAS发生异常可以发送email通知，另外也可以加上SMTP邮件服务器。


系统状态中可以对硬件信息、服务状态、系统进程等等进行监控。从系统监控中可以发现内存占用比较高，这主要是因为linux系统本身的内存管理机制，为了充分挖掘内存的快速存储能力，内存加载率一般维持在99%左右，在高强度的测试中，并未法相F2-F220有卡顿的状况，也就是说2G的内存还是比较宽裕的。

TerraMaster F2-220远程控制


铁威马的远程访问可以多种方式实现，一是使用TOS里自带远程登录，注册后可以在TNAS . Online进行访问，但目前铁威马的远程登录账号并未完善，外网链接NAS主要靠DDNS。

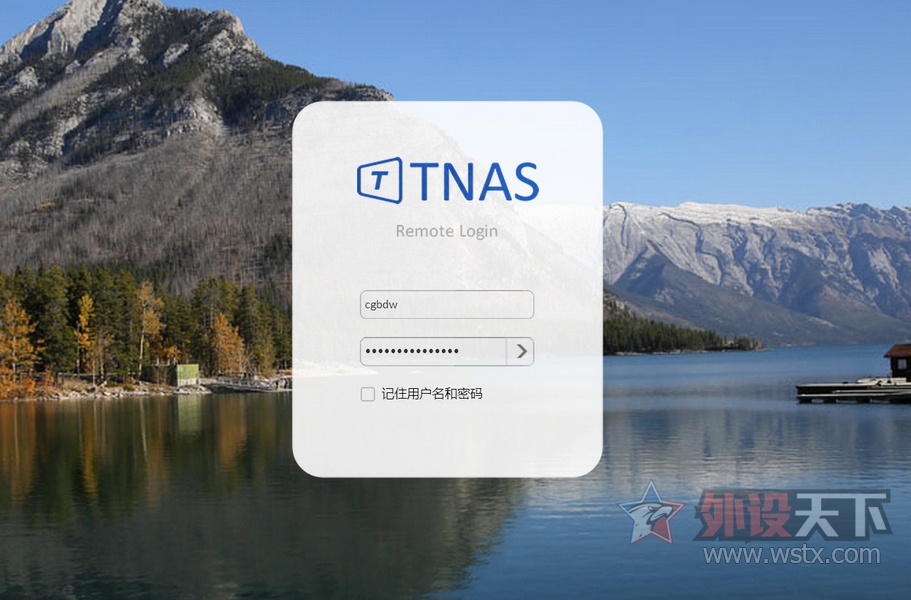

TNAS登陆界面。

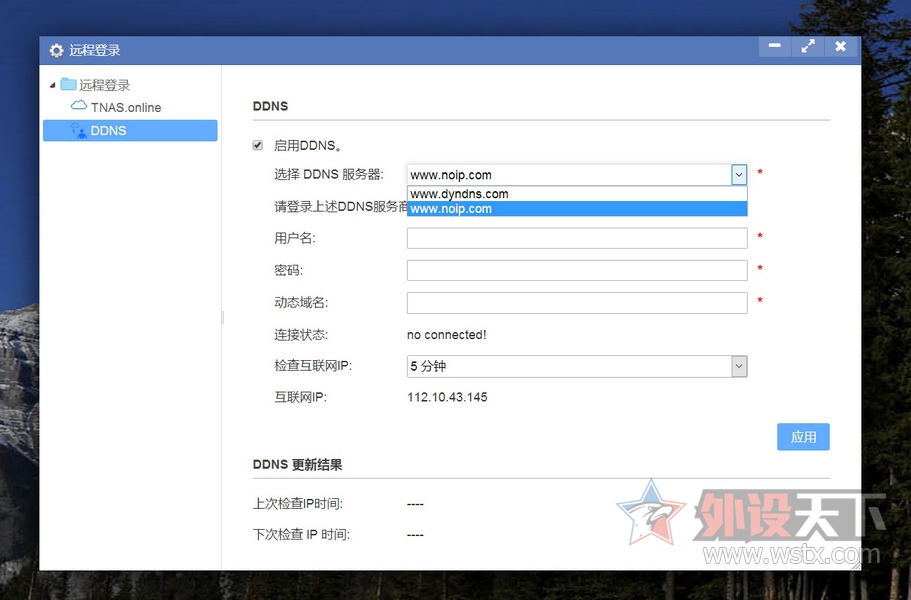

如果是通过DDNS访问，则可以通过花生壳或者NOIP进行访问，填好动态域名和账号密码就可以。

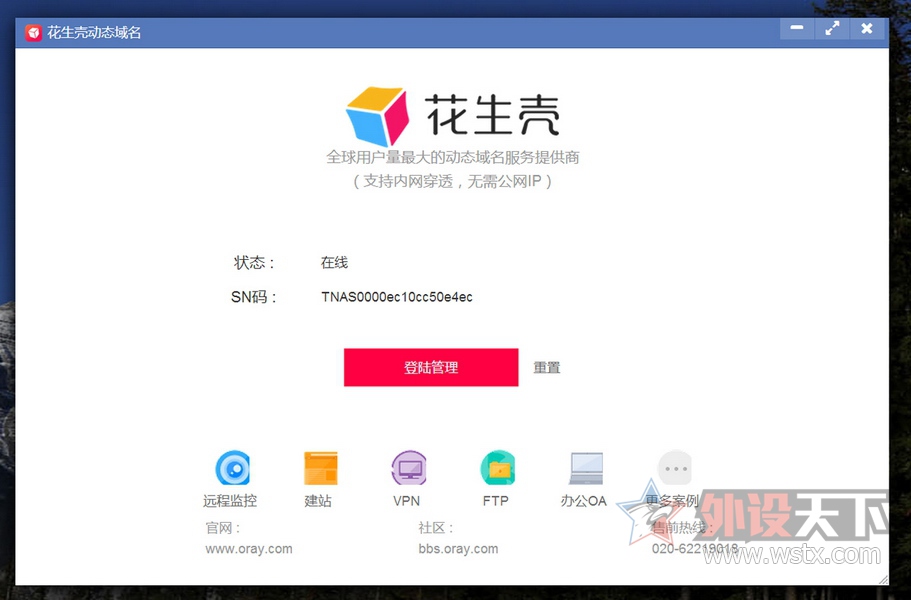

远程访问使用花生壳也是一个不错的选择，设置简单，易操作．


直接通过花生壳内置的外网访问地址就可以远程访问此NAS机器啦．

NAS内置下载功能

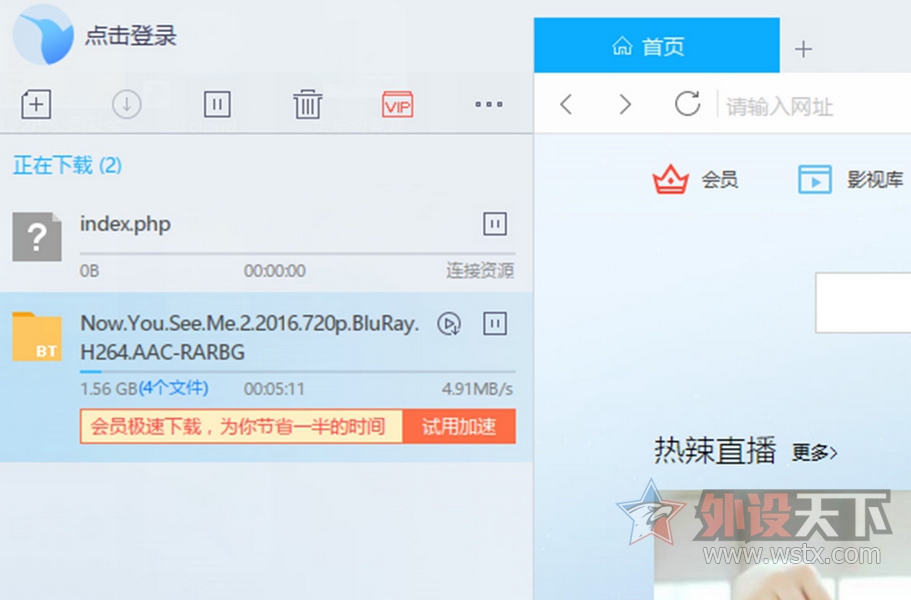

对于一个NAS来说，下载功能是目前很多用户关注的功能，所以特别测试下此功能，首先在PC上使用迅雷下载一个文件，不开启会员功能，热门的种子50M移动光宽带下载速度可以达到约5MB/s，下载速度还是比较可观的。

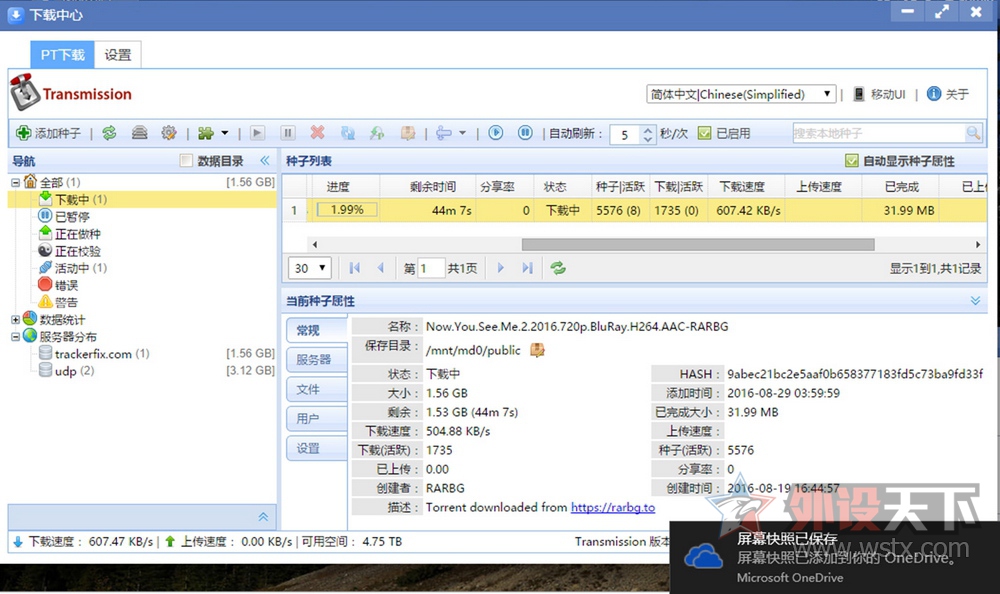

铁威马内置的下载应用支持BT/PT下载，功能和界面上体验还是不错的，不过因为不像迅雷、腾讯旋风这样的PC下载软件那样有服务器加速功能，对比下载速率只能达到约1MB/s，对于NAS的下载功能来说，长期挂机、低功耗、远程控制才是其优势。
从此下载应用的功能来看，缺少对其他下载方式的支持，也暂时不能设置定时下载，希望厂商能在后期固件版本中完善下载功能，并开启对第三方下载软件应用如迅雷、百度运的支持。

TerraMaster F2-220传输性能测试


对于NAS而言，传输速度才是关键，首先测试一下从巴法洛NAS一次性传输325GB的混合型文件到铁威马F2-F220，测得平均传输速度为53MB/s.这个性能不错，但是可能受制于巴法洛NAS里面硬盘位5300转，传输性能收到了一点影响。


通过铁威马F2-F220的TOS系统内置的文件管理功能从NAS传输文件到PC，使用千兆网卡端口，可以测得瞬时传输速度为109.4MB/s，已经说明基本跑满了千兆网卡的带宽。

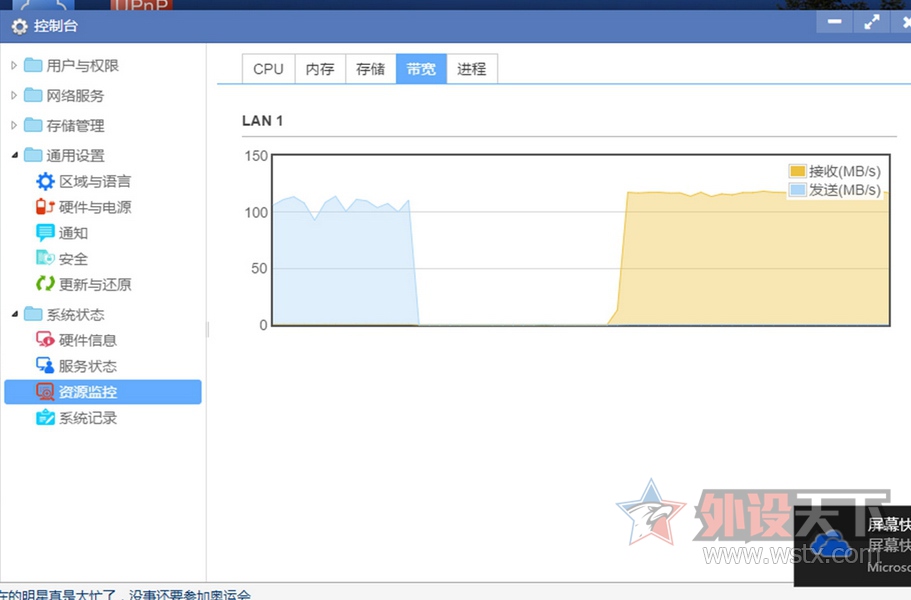

切换到铁威马F2-F220的监控界面，进行文件下载和文件上传，左边是文件发送的速率，平均超过100MB/s;右边是文件接收速率平均也超过了100MB/s，而且传输曲线非常稳定。

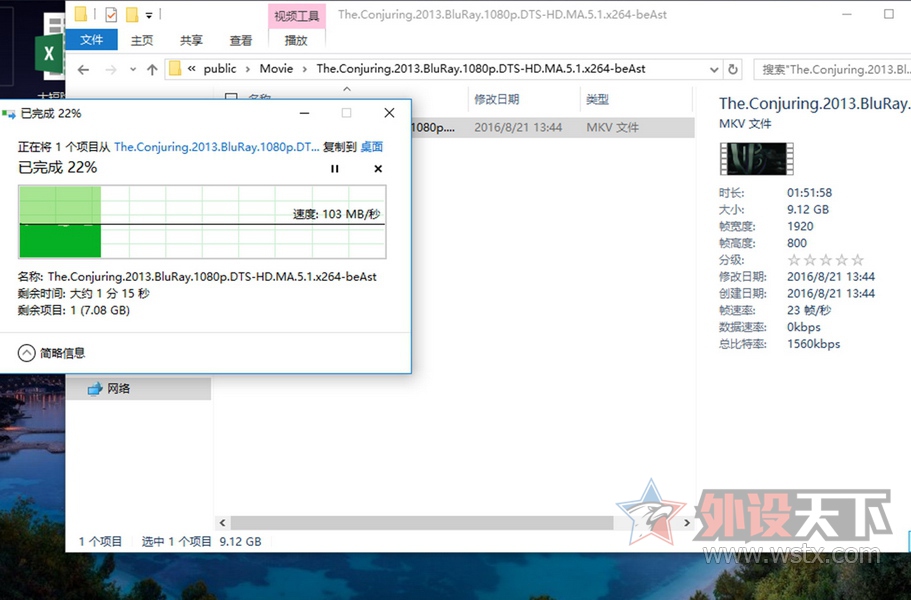

从Window 系统界面中直接使用explorer文件管理界面直接复制文件可能是大家用的最多的方式，也更为直观，从NAS直接复制一个大文件到电脑桌面传输速率在103MB/s，速度非常感人。

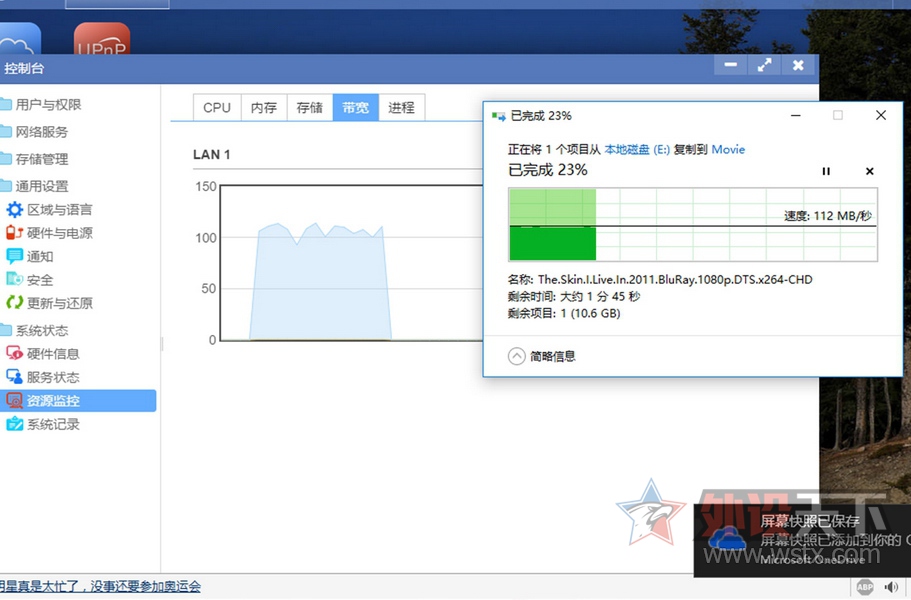

从电脑上通过直接复制文件到NAS的文件夹中，同样速度很不错，达到了112MB/s.


Windows 任务管理器监控的传输速率，在上传文件时达到了954Mbps.


下载是传输速率也能到达900Mbps以上，测试中传输速率比较稳定，基本1G bps的带宽得到了利用。另外测试了一下铁威马F2-220机身上USB3.0接口的传输速率，约为57 MB/s。


最后说下功耗、温度、噪音。

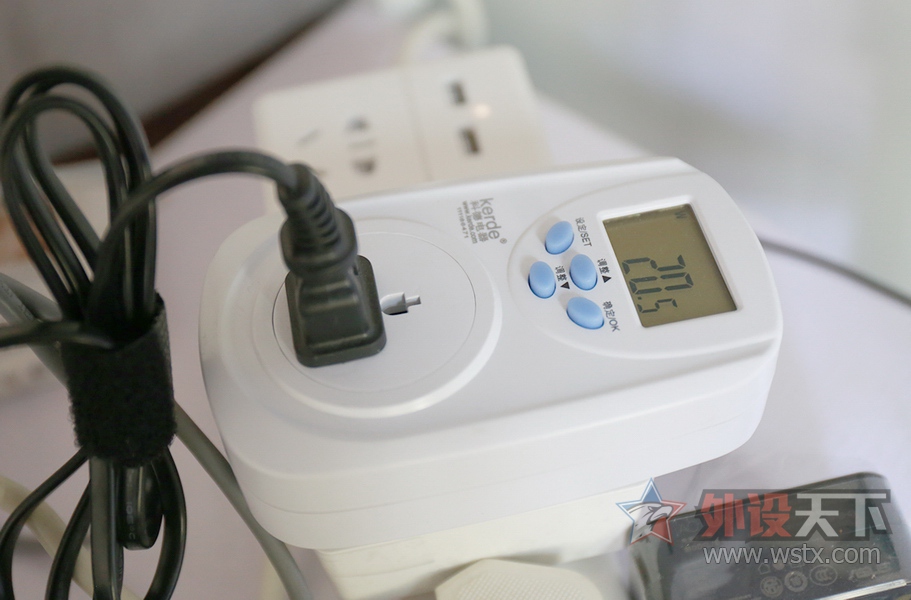

功耗方面用测得常规应用查下为20.5W，如果是待机，功耗还会更低一些；温度方面，TOS软件测得的系统 温度约在36摄氏度左右，摸外壳微微有点热感，由于电源适配器外置，热量主要来自CPU和硬盘，通过机身后的8CM风扇基本可以解决散热问题；噪音方面风扇在自动温控状态下主要转速在500转以下，噪音不明显，在进行读写操作时风扇会提速，有一定的风噪音，但是主要的噪音还是来自机械硬盘读盘的声音，也就是说这台NAS的噪音控制还是不错的，但是仍然不适合放电脑桌面离用户很近的地方，可以稍微放远一些。


        铁威马F2-220这台从缺点上来看，比较明显的缺点是固件功能，相对于国产的NAS显得功能较少，主要是铁威马的固件是全球统一版本，不像国产的NAS一些功能上针对中国地区的状况进行功能优化，一般来说国产的NAS操作系统功能更接地气一些，其实如果铁威马的NAS开放第三方应用支持，强大的网民就能让它的功能完善很多，其实这个NAS可以刷第三方固件，但是并不是所有用户都会刷。另外一个固件上的问题是目前铁威马NAS没有APP的客户管理应用，虽然可以用手机浏览器访问，但是有个手机应用总会更方便一些吧。

        对于喜欢用NAS挂机下载文件的用户来说，下载功能应该是不少用户关注的问题，从测试来看铁威马的NAS挂机下载速度不如PC下载软件那么理想，其实本人在入手之前也考虑了这个问题，但是我的解决方案是“不用NAS下载“，NAS长期通电，硬盘寿命毕竟有限，挂机下载对于NAS的硬盘寿命影响还是比较明显的，所以本人一直使用一台淘汰型号的笔记本作为”下载机“因为笔记本的Win平台可以方便的安装各种下载软件，使用服务器加速功能，使用向日葵之类的下载软件就可以远程控制，而且挂机时可以关闭屏幕节省能耗，这样一台专门用于下载的PC，显然更为好用，有价值的文件再传输到NAS保持和共享，一定程度上也能延长硬盘的寿命。

        优点的话，传输速率能够跑满1Gbps这点让我还是很满意的，比之前使用的NAS要快很多，本人的需求在于存储家庭照片、个人资料、建立媒体服务器，快速的上传和读取文件才是打动我的地方，平均100MB/s的速度，可满足未智能电视点播NAS里存放的高清电影播放需求，大带宽的也能较好的保证各种智能手机、平板、电脑在同时访问NAS时的流畅度。
