录制视频、游戏直播两相宜——圆刚(AVerMedia) GL510E 易录卡 试用体会

vividjames

在接触圆刚GL510E之前，我截图/录制视频都是用的在orsoon下载的软件，比如Windows照相机、Bandicam、Fraps，这些软件比较占用CPU资源，有时候游戏会卡顿，录制的视频也就不流畅，而且视频要么清晰度不足、要么文件很大，使用圆刚GL510E后，录制过程中这些问题都迎刃而解了，而且有些不能用软件截取的图片画面都能保存下来了。而今天要关注的点，主要是圆刚GL510E对于直播推流的表现。

▼产品：

高清直播采集卡——圆刚GL510E


包装盒介绍/参数

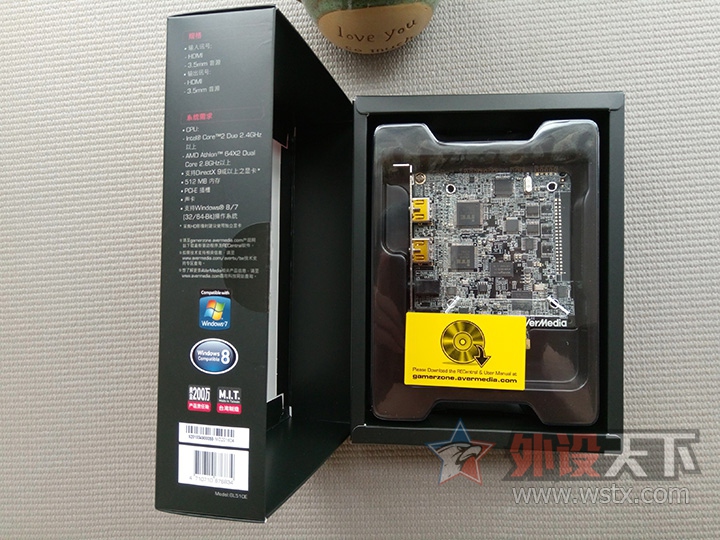

开盖

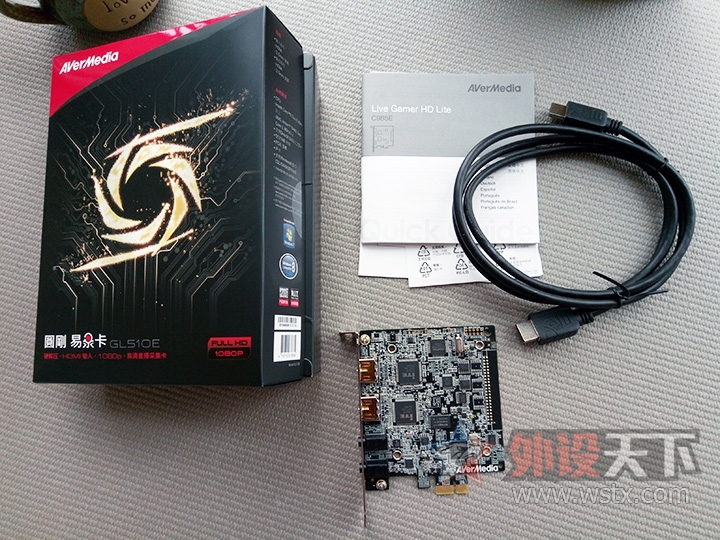

GL510E、HDMI连接线、说明书、保修卡。


正面

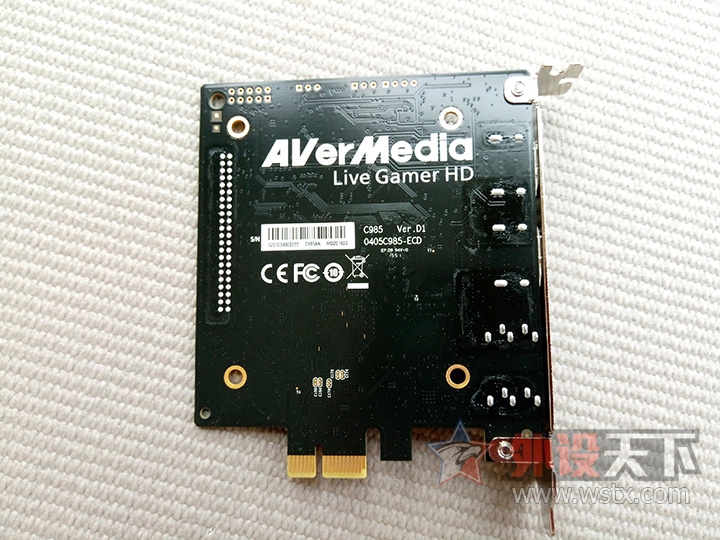

背面（C985芯片哦）



接口


▼安装完全按照说明书来。

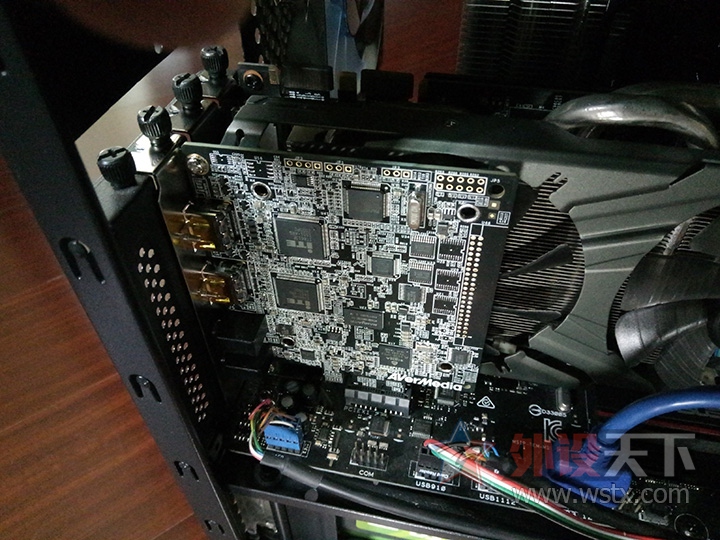

显卡旁边刚好还剩下一个PCI-E×1插槽


插上，固定好。


用配送的HDMI先把显卡的HDMI输出口与GL510E的HDMI-IN相连。
GL510E的HDMI-OUT接到显示器上。


自己的显示器没有HDMI接口，收到当天只有先在小米电视上试了试。（HDMI支持热插拔，这里友情提醒一下大家，还是关闭电源后再插拔，不然因为杂牌线材等等的原因可能把你的显示设备搞坏）


第二天买的HDMI/DVI转接线和音频连接线。


终于可以用上了。
①显卡HDMI→圆刚GL510E→右侧主显示器；②显卡DVI→左侧次显示器。


▼驱动&软件

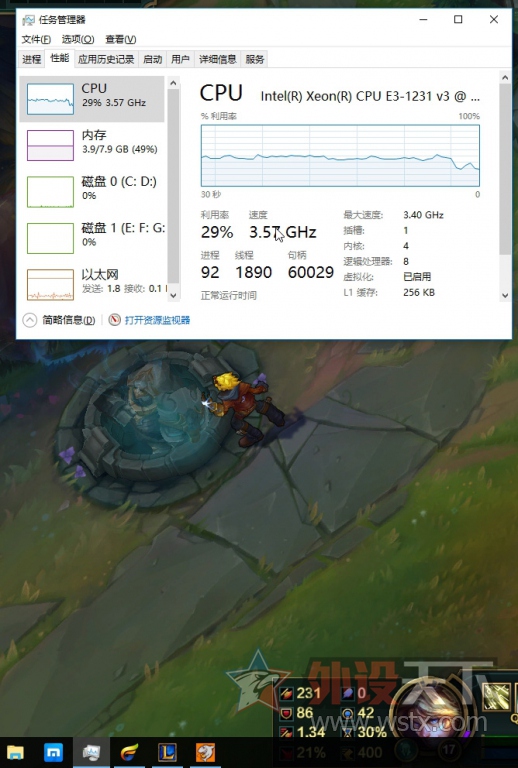

主机配置：


官网下载驱动。
http://www.avermedia.cn/gaming/download
依次选择：1、游戏产品 2、采集&直播 3、GL510E易录卡

需要下载最新的驱动和RECentral二合一压缩包。

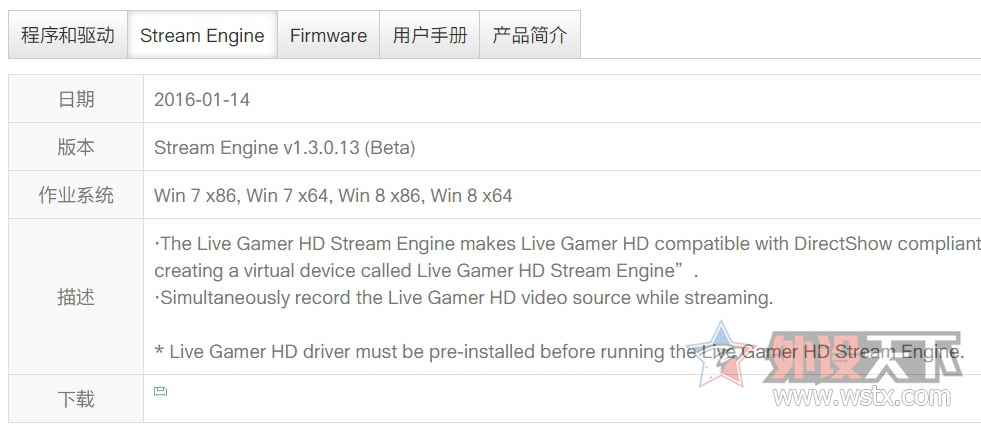

*网上搜索的使用教程还有要求下载Stream Engine的，在OBS里面视频捕获设备选择“LGHD Stream Engine”，其实没必要。


二合一压缩包解压后分别安装，可以看到多出的2个设备。



▼视频录制

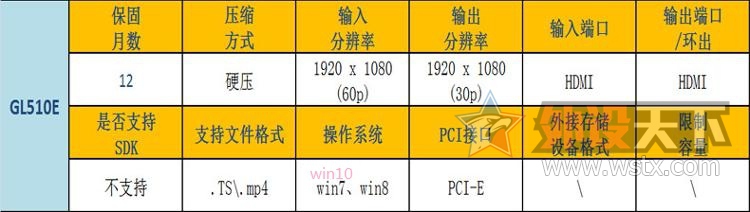

从上图的参数介绍图可以看到GL510E支持1080P全高清60FPS的输入；1080P全高清30FPS或者720P高清60FPS的输出。而一般电影要求的每秒帧数在24以上就OK了，所以，以上两种常见的输出分辨率和FPS就看各位的取舍了。

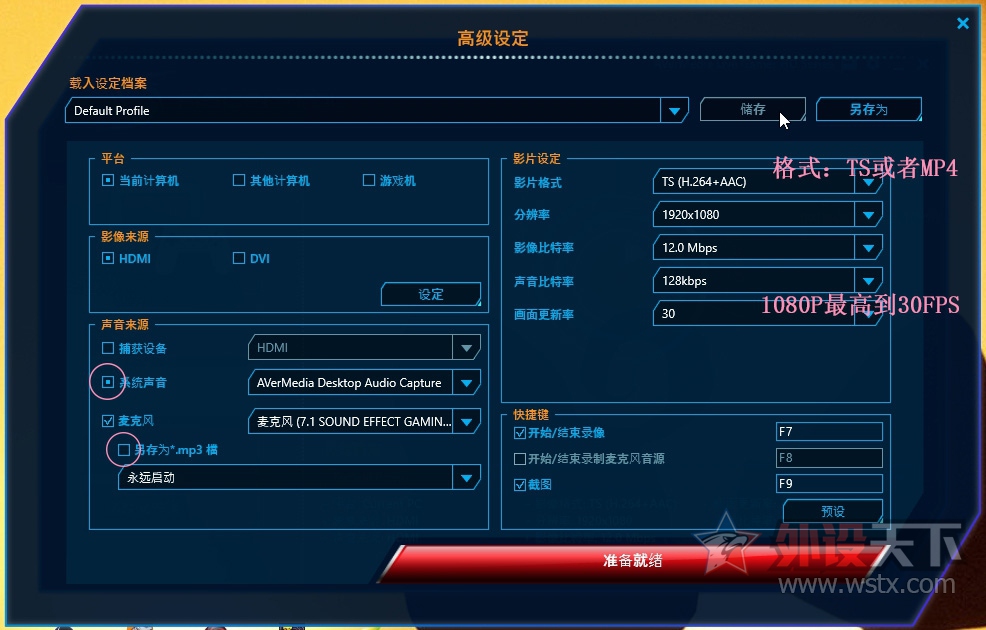

“采集”——“高级选项”，进入详细设置。


我的设置：

格式最好选MP4;“声音来源”——“系统声音”——“AVerMedia Desktop Audio Capture”；我取消了“另存为*.mp3档”，而且我发现我之前买的音频连接线用不上，因为我是USB声卡+耳机。
设置好后点“储存”，“准备就绪”，“确定”。
然后就可以用快捷键（默认F7）或者任务栏右键红色RECentral图标点“开始”来开启视频录制了。
结束录制可以同样用快捷键（默认F7）或者任务栏右键红色RECentral图标点“结束”。

可以看看录制效果：


▼直播
直播推流这里对比测试了3种软件，分别是OBS-studio、斗鱼直播伴侣、RECentral。

测试中同时只分别开启一款直播软件，其他开启软件都相同；直播输出720P、30FPS。直播测试我截图了几百张，尽量分类选取，取范围值（最累的一次评测有木有？）。

本来想单纯测试各种模式的CPU占用率的，发现不行，不切换窗口截图就不能证明是当时的截图了，为了保持截图的实时性，所以在OBS-studio截图中使用了窗口截图和添加文字的功能,斗鱼直播伴侣截图中使用了添加文字的功能。（OBS最好用啊！！！）

▶OBS-studio：这里就不介绍OBS的详细设置了。
①编码器：X264

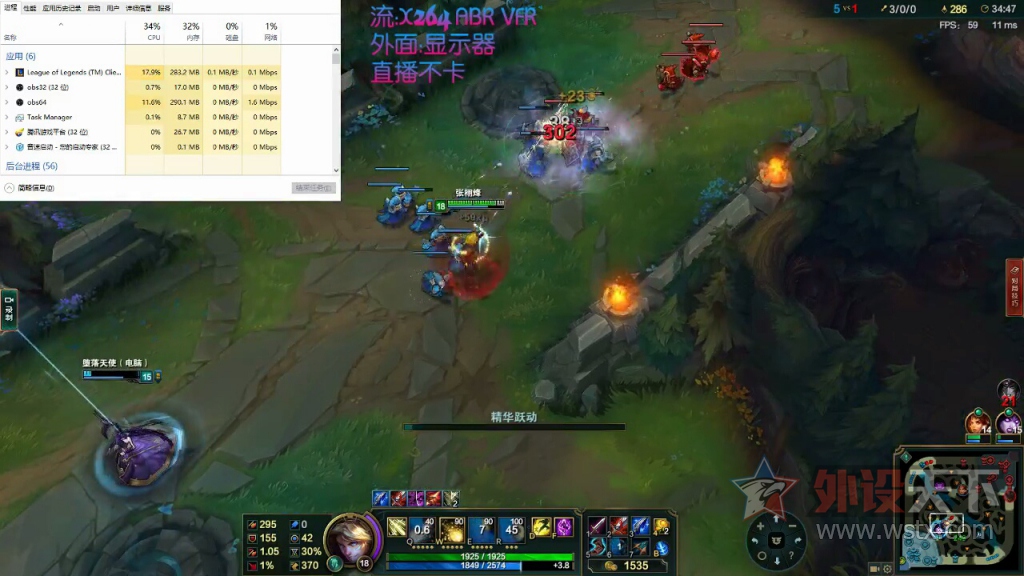

来源——显示器

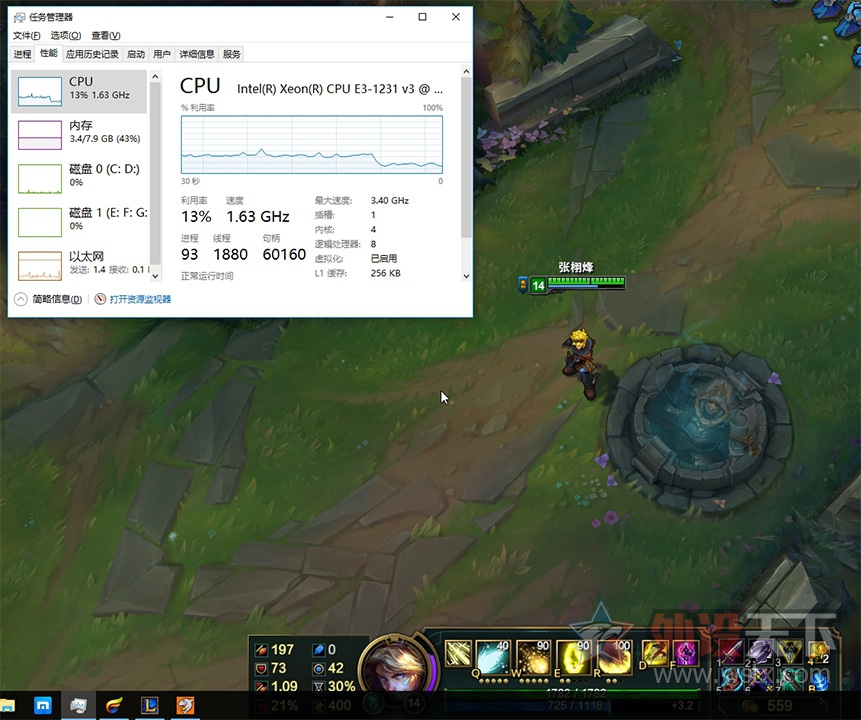

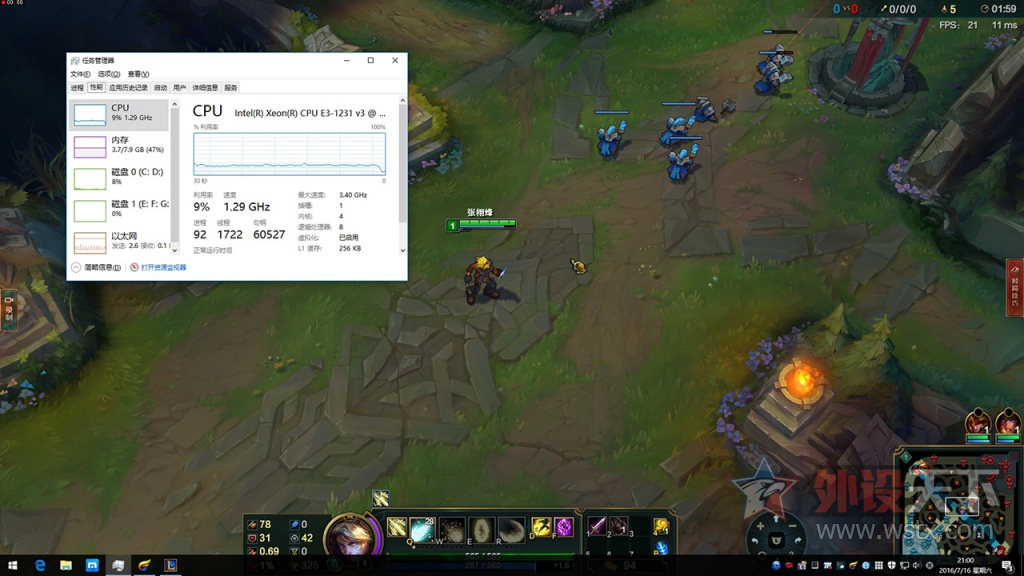

OBS CPU占比6.5%-12.3%；整体CPU占比31%-35%；整体内存占比31%-33%。


来源——视频捕获设备
OBS CPU占比6%-10.9%；整体CPU占比31%-34%；整体内存占比28%-40%。


②编码器：NVENC H.264
来源——显示器
OBS CPU占比1.6%-2.6%；整体CPU占比26%-38%；整体内存占比43%-51%。


来源——视频捕获设备
OBS CPU占比2.1%-3.4%；整体CPU占比25%-30%；整体内存占比54%-55%。


③编码器：AVerMedia H.264
串流失败

*看来编码器是不能选择AVerMedia H.264的。
*OBS里，有时候选择了“来源”——“视频捕获设备”，但是黑屏，那需要在“属性”里激活设备。

▶斗鱼直播伴侣：

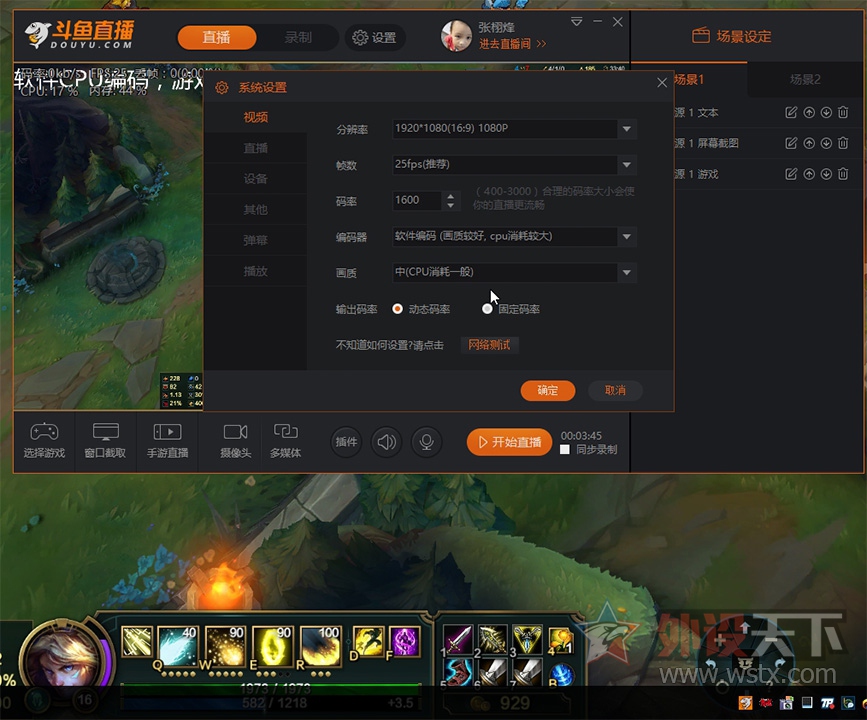

①编码器：X264

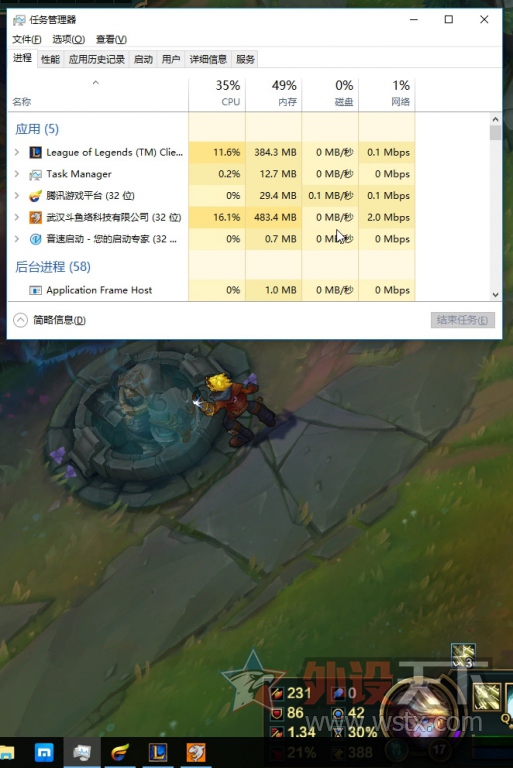

斗鱼直播伴侣CPU占比12.1%-16.1%；整体CPU占比40%-50%；整体内存占比49%-51%。

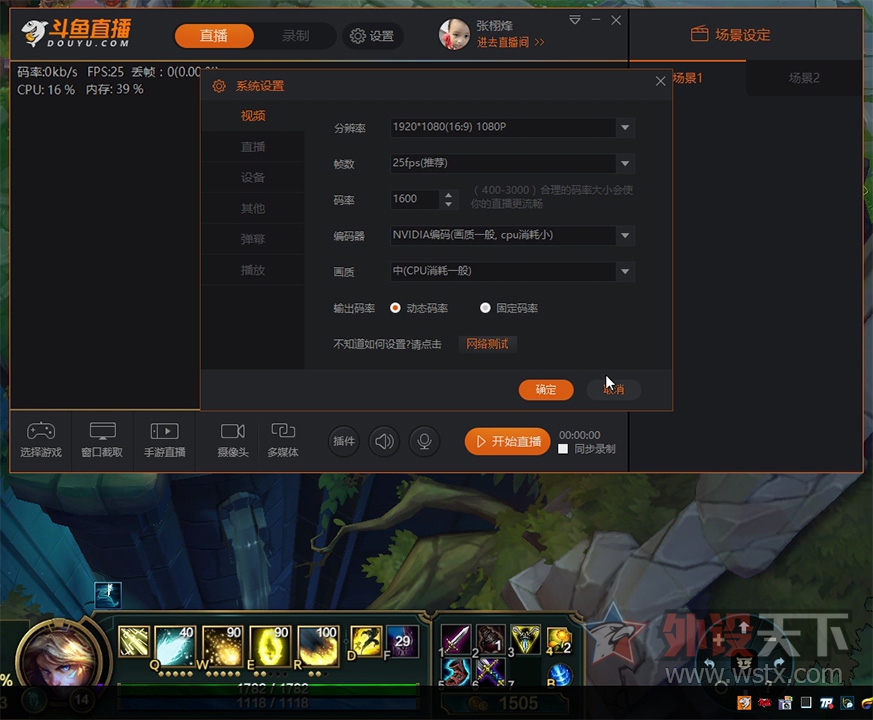

②编码器：NVENC H.264
斗鱼直播伴侣CPU占比3.6%-8.1%；整体CPU占比30%-35%；整体内存占比42%-44%。





▶RECentral：

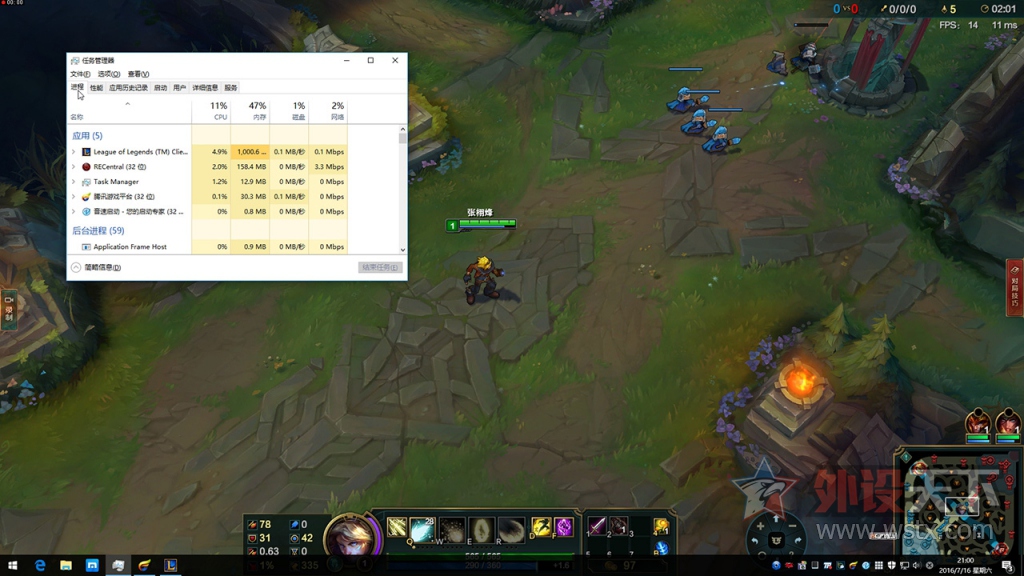

RECentral的CPU占比1.3%-2%；整体CPU占比20%-26%；整体内存占比41%-46%。

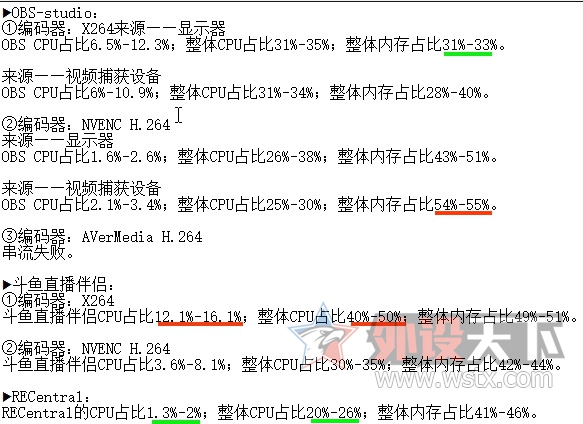

把刚才的数据整理一下：最低的用绿色标示，最高的用红色标示。
———————————————————————
可以看出使用圆刚GL510E配合RECentral确实降低了CPU的占用率，比其他方法都具有优势。（啊，终于搞完数据了。）

===========================================
另：RECentral直播办法：

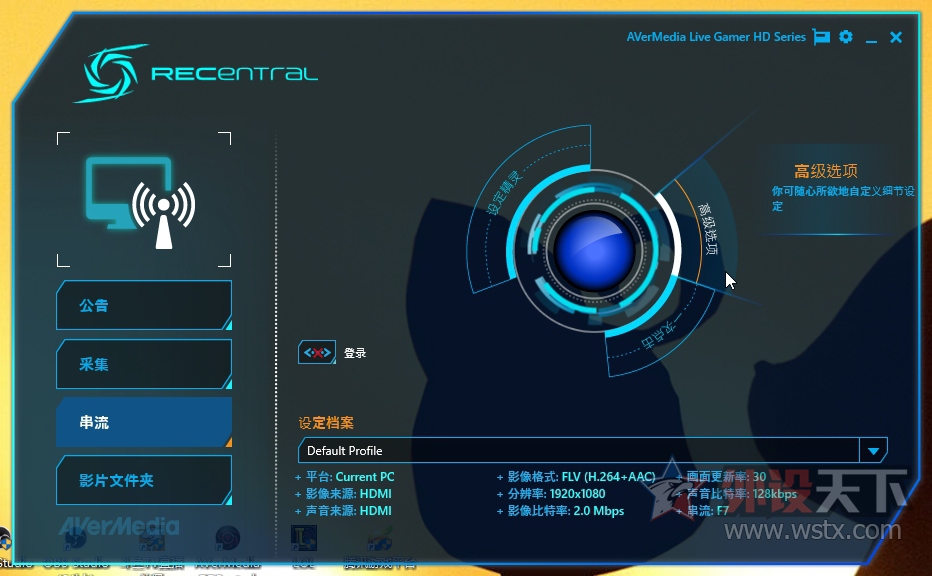

“串流”——“高级选项”，进入详细设置。



串流的声音设置同视频录制。“声音来源”——“系统声音”——“AVerMedia Desktop Audio Capture”；
根据自己的PC性能设置“分辨率”，根据上传网速设置“影像比特率”，画面更新率一般选择“30”。
设置好以后，点“储存”，“准备就绪”。



这时候串流登陆在“串流服务”选择“Custom RTMP”，输入你直播平台的串流地址和密匙，点“联机”。

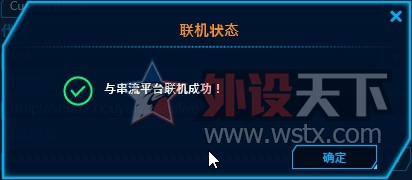

确认串流登陆成功。



开关直播串流方法同录制视频一样。
可以用快捷键（默认F7）或者任务栏右键蓝色RECentral图标点“开始”来开启直播了。
结束直播可以同样用快捷键（默认F7）或者任务栏右键蓝色RECentral图标点“结束”。

*关闭RECentral后有时候不能再次开启，需要结束进程“RECentral hot key remote service”。


——————————————————————————————————————
▼总结
优点：
①PCI-E接口远比USB接口稳定,设置好以后硬件使用很稳定。
②做工不错。
③CPU占用率低。

缺点：
①没有具体操作指南，没有论坛交流，网上的教程较为零散。
②RECentral直播功能简单，不能自由定制各种插件或者添加窗口、文字等等。不过，听说新版本中会有积极改进。

总的来说圆刚GL510E高清直播采集卡，能降低CPU的占用率，在流畅游戏的同时录制高清视频，还能直播推流，对于游戏有比较高要求或者PC性能略差的同学们来说，添置一块采集卡是个不错的选择。

xxxyyy

现在cpu都很强大了

vividjames

xxxyyy 发表于 2016-7-19 02:36
现在cpu都很强大了

是呀，主机性能够强直播是无忧的。采集卡适合喜好视频录制的朋友，或者主机性能略微不足的人。
