小容量大内涵Enthoo EVOLV ITX DIY水冷迷你小钢炮

limon-C

在3月初时，追风者（Phanteks）发布了Enthoo EVOLV ITX的一款机箱，从名字我们就可以看出这是一款针对ITX的迷你塔机箱，由于前作Micro的成功，所以在整体外观上Enthoo EVOLV ITX同样选择了Micro的设计理念，当然Enthoo EVOLV ITX它在Micro版的基础之上也是有了不少的变化，让我们来下这款新问世的迷你塔有什么不同之处吧。


从包装上追风者Enthoo EVOLV ITX 采用了双层厚纸板进行了严密地包裹，整体极为厚重，正面带有产品简略图。

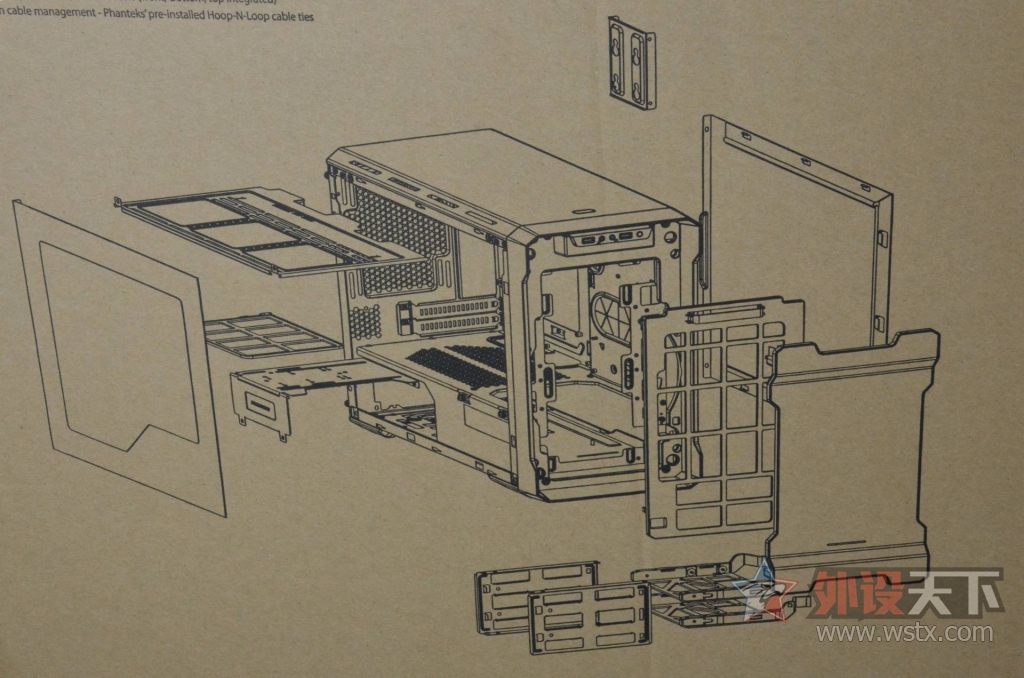

背面带有产品的解剖图。


侧面带有产品参数与规格：
型号：PH-ES215P_BK PH-ES215PC_BK
        尺寸：230毫米X375毫米X395毫米（宽x高x深）
        外形：迷你ITX塔式机箱
        材料（S）：钢板，塑料，钢质机箱
        主板支持：迷你ITX
        前置I / O：2个USB 3.0，麦克风，耳机，重启
        左侧侧透：支持
        扩展插槽：2
        内置3.5英寸：2（1个额外升级槽）
        内置2.5英寸：1（1个额外升级槽）
        前置：可上240M的水冷排
        顶部：可以上240/280MM的水冷排
        后面：120/140mm风扇或水排
        显卡可支持长度：330毫米（13）
        可支持CPU散热器高：200毫米（7.9）
        背线仓宽度：28毫米（1.1）
        120毫米尺寸规格74毫米（2.9英寸）
        140毫米尺寸规格54毫米（2.1英寸）
        包装信息：PH-ES215P
        包装尺寸：310毫米×480毫米×460毫米（宽x高x）
        净重：5,4公斤（12磅）
        总重量：8千克（17.7磅）
        保修：5年有限

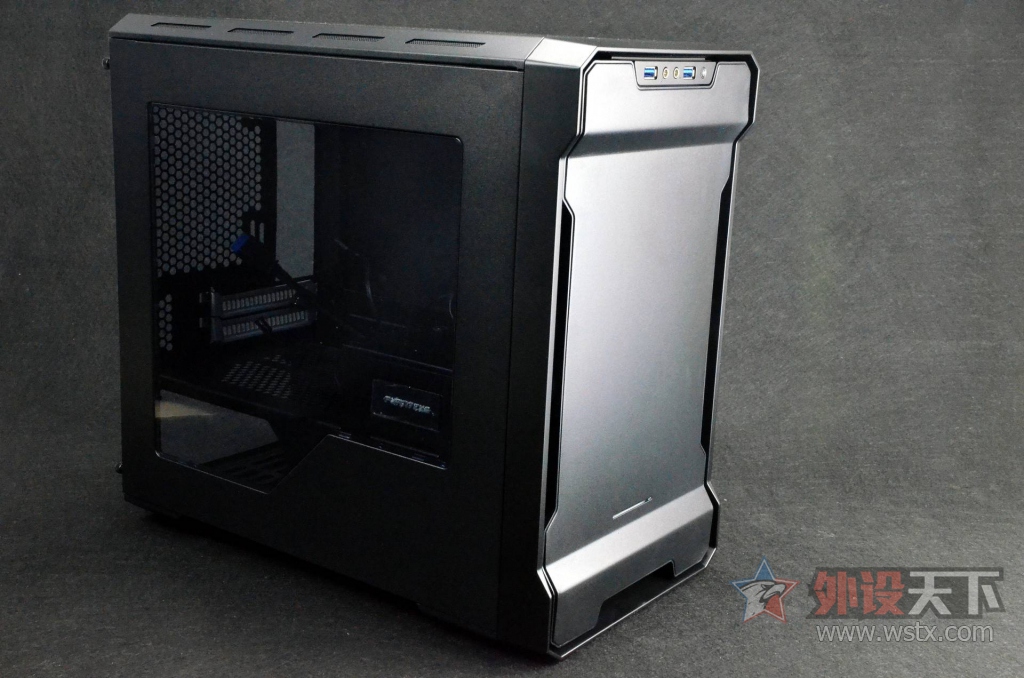

Enthoo EVOLV ITX传承了Micro的刚猛棱角分明，配色方面依旧选择的是纯黑色，左侧面板带有很大面积的侧透区域。

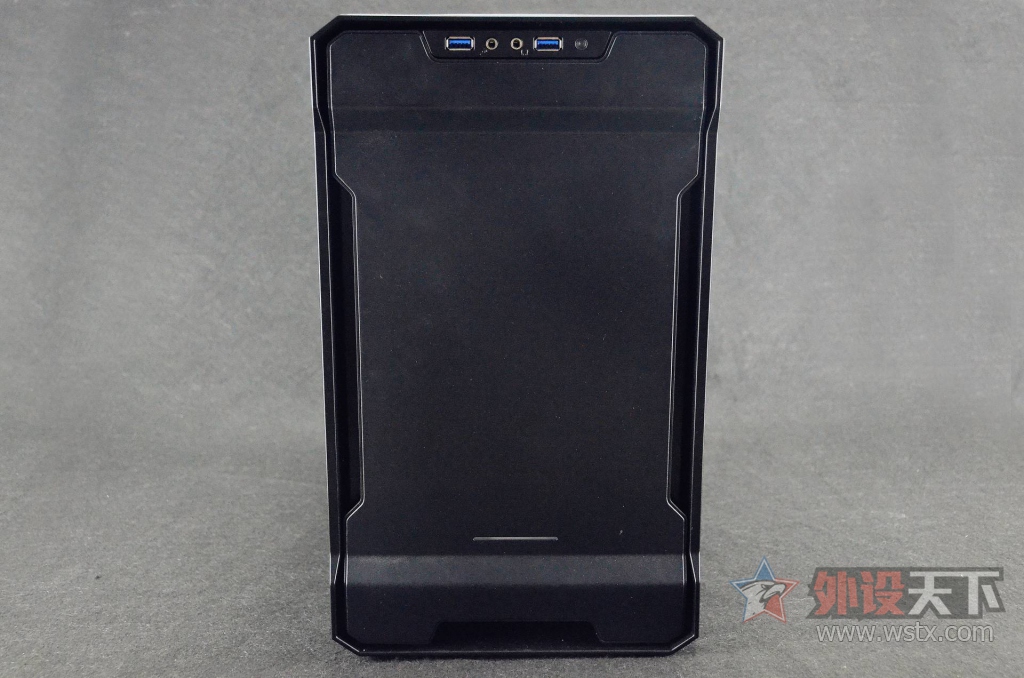

前板外观依旧采用了Micro版的工字型免螺丝可拆卸面板，将I/O区域从右侧调整到了前板顶部位置，更加方便了人们使用I/O面板，LED灯放置在下面，面板方面用户可以在稍微用力即可取下，底部和两侧均带有散热功能。

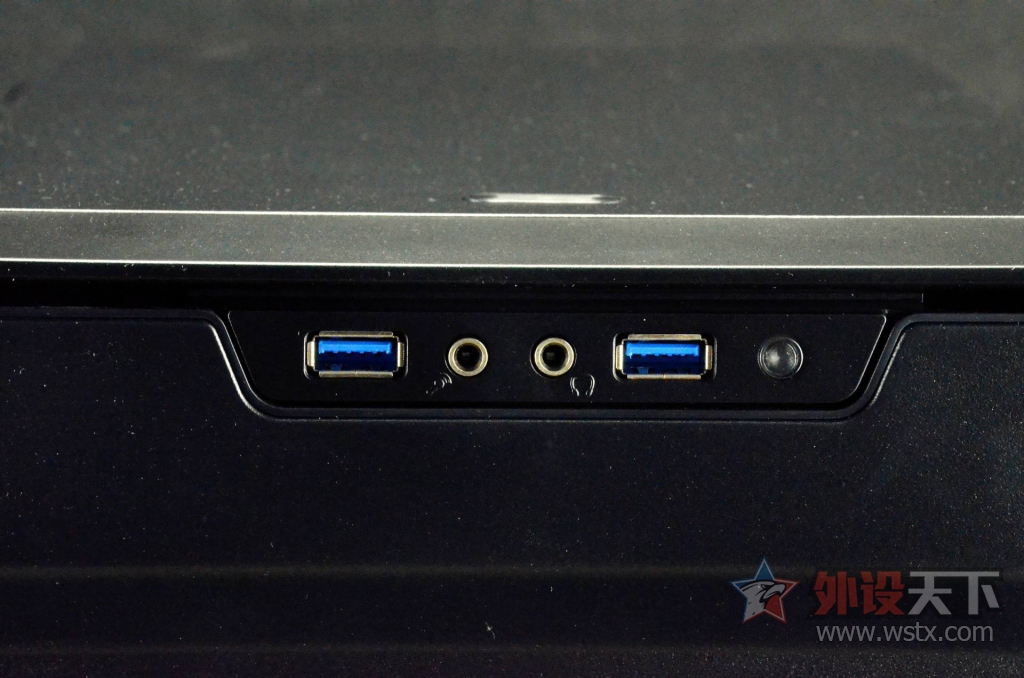

I/O面板包括，两个3.0 USB接口、耳机音频输出、麦克风输入接口以及重启按键。

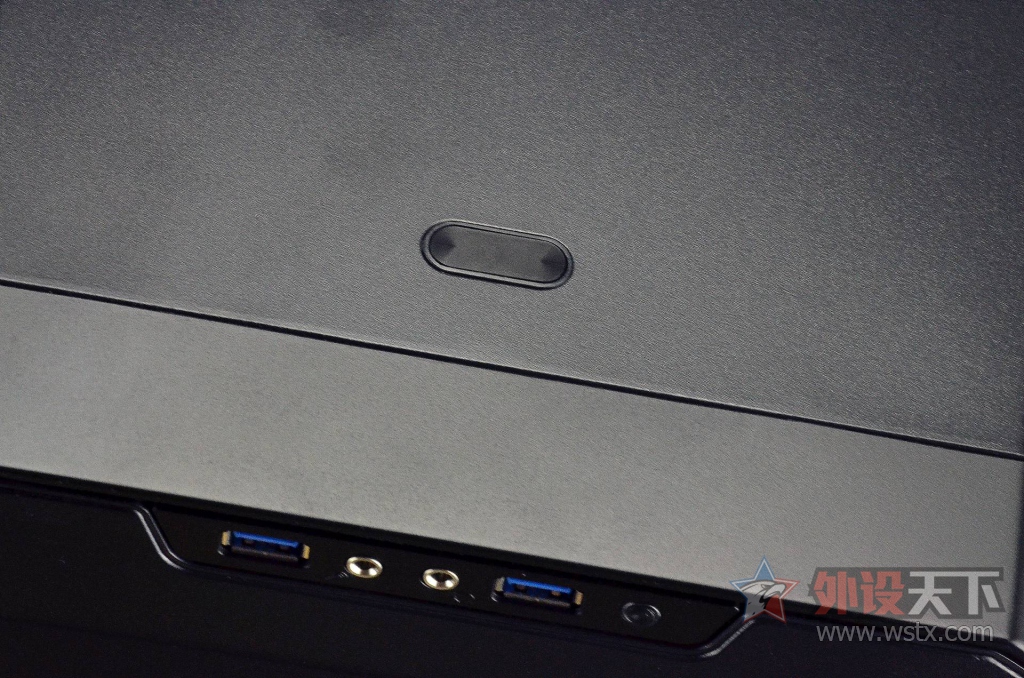

同样的在开关机按键上面也从右侧面板移动到了机箱顶端，而没有选择与I/O区域一样放置到前板上，这一更改不仅在放置方面增加了很多的好处，更不会无意碰到关机按键导致关机。

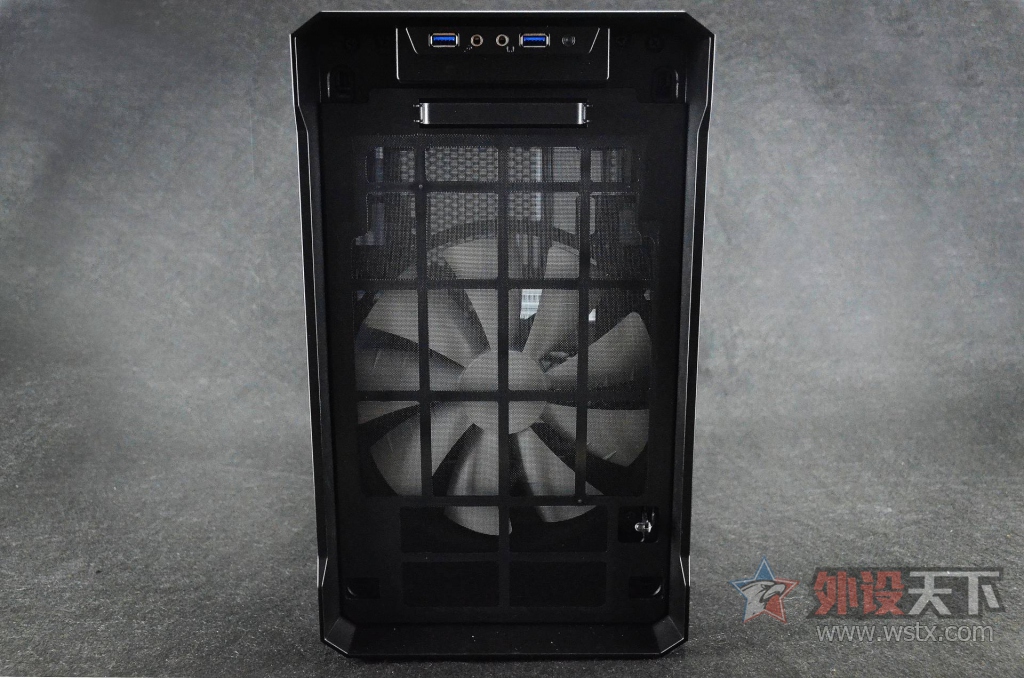

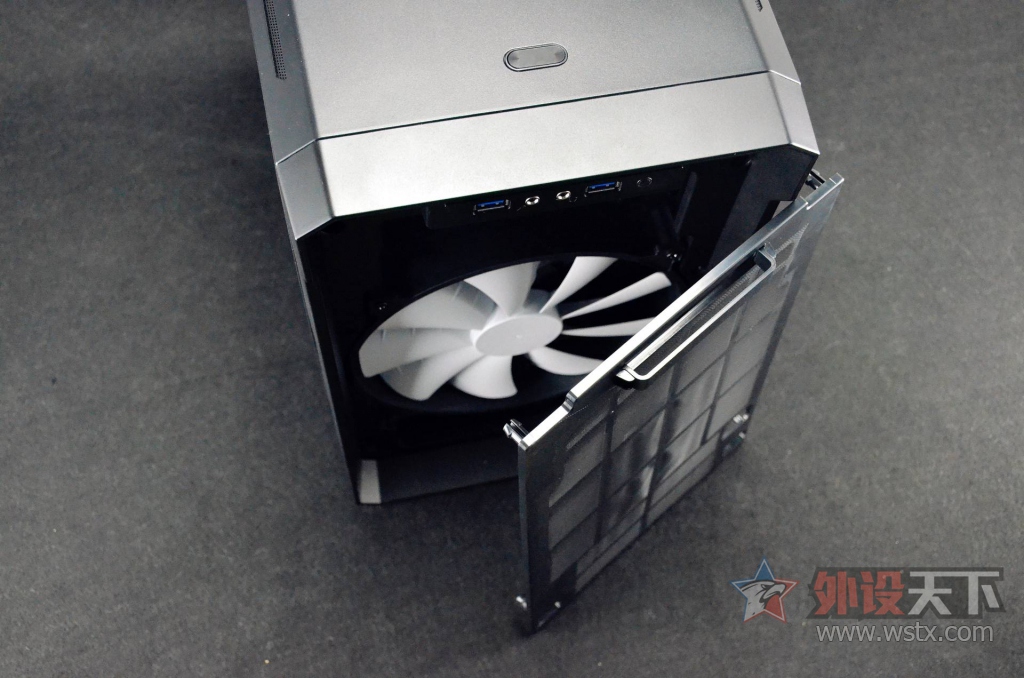

取下前置面板后，里面还有与前板几乎相等的防尘网。

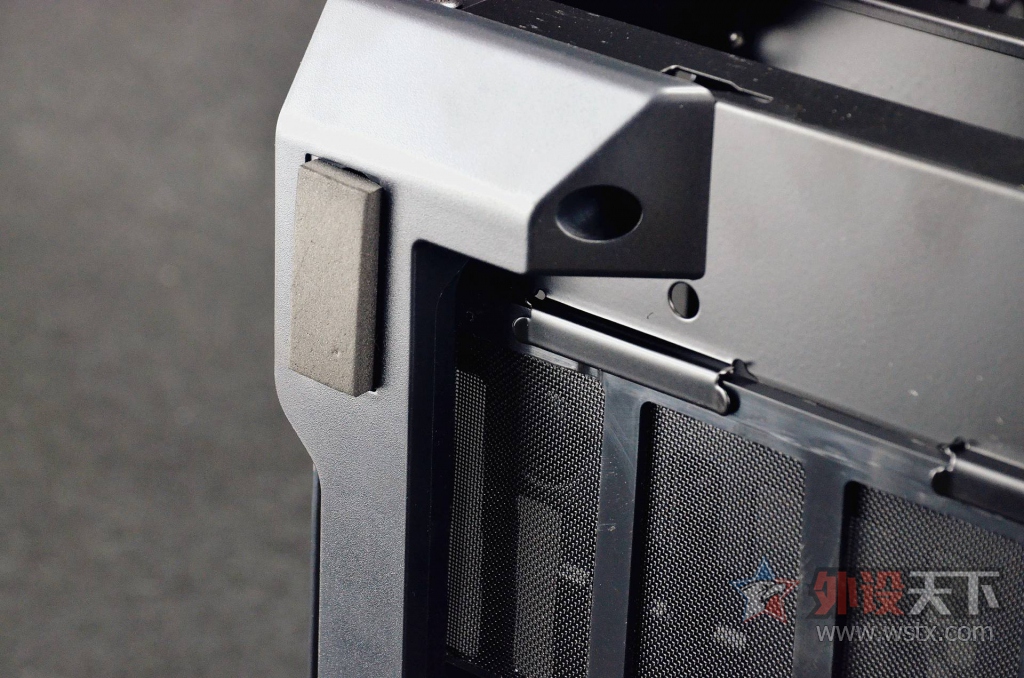

前板LED灯被放置在左下角，为前板提供灯光。

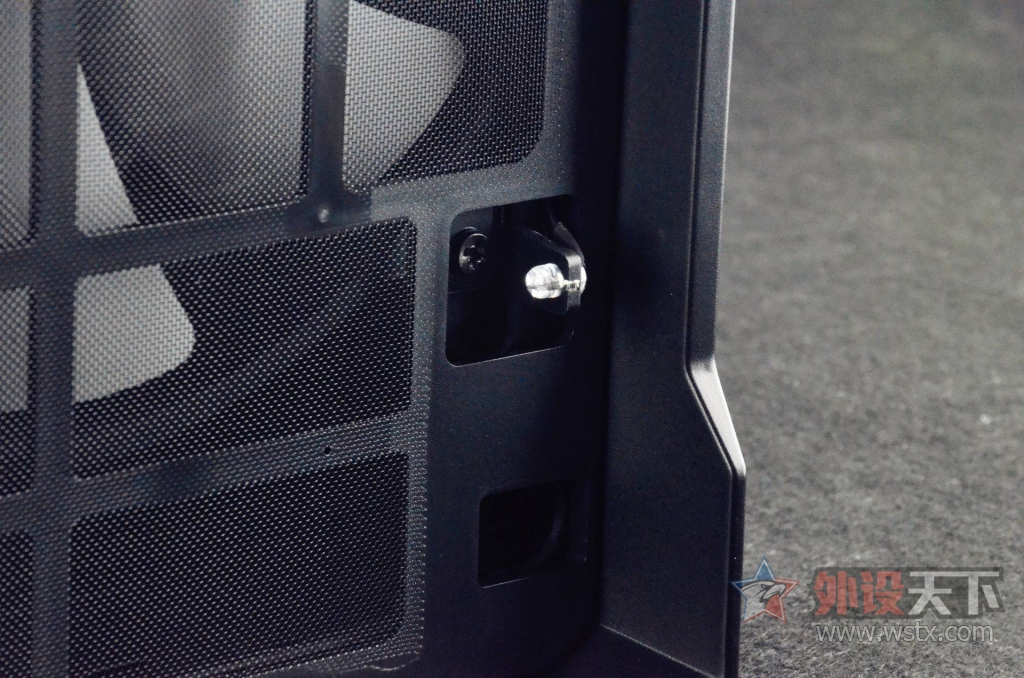

防尘网一样是免螺丝可拆卸设计，预装20厘米无背光风扇，在散热方面应该会很好，如果不喜欢这个风扇，也可以替换双120mm、140mm风扇，也支持240MM的水排。

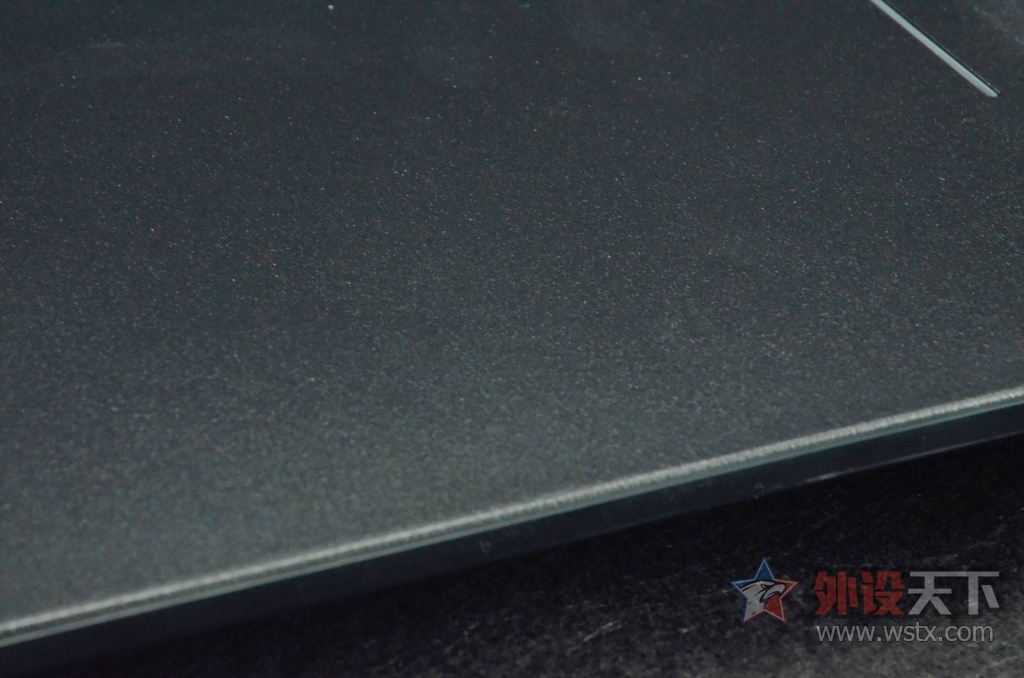

面板外表采用钢板材质，感官是磨砂质感，边缘位置也采用了弧线处理，没有太大的棱角。

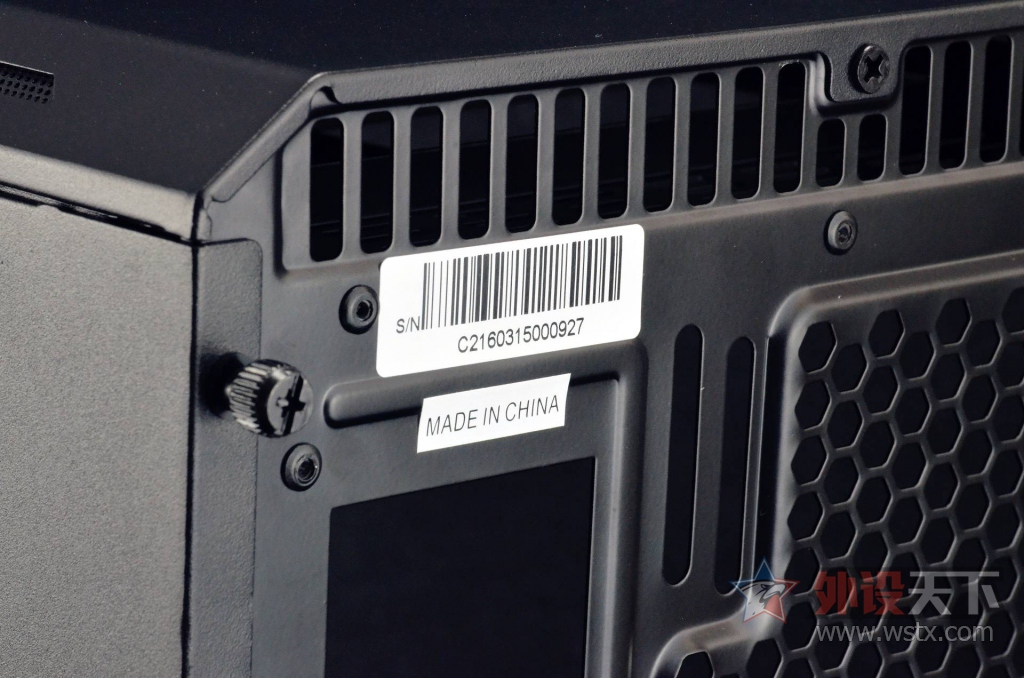

SN码贴在了后面，下面还带有made in China（中国制造）


背板螺丝带有橡胶圈，有效保护了螺丝与板面衔接点摩擦时的划痕。

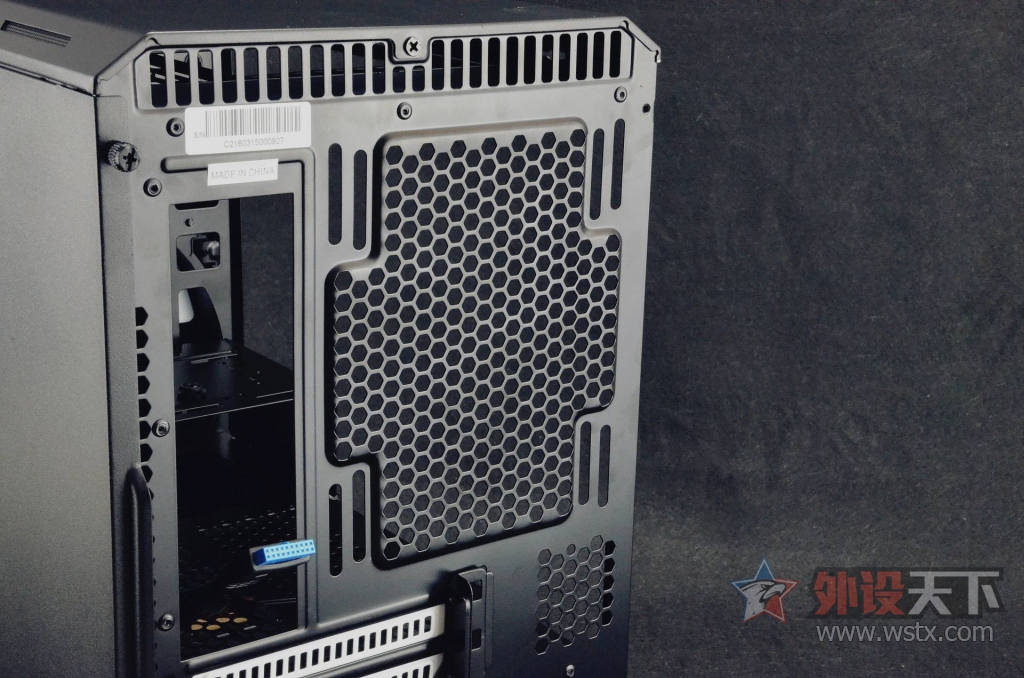

背板上部带有蜂巢设计，支持120/140mm风扇或水排。

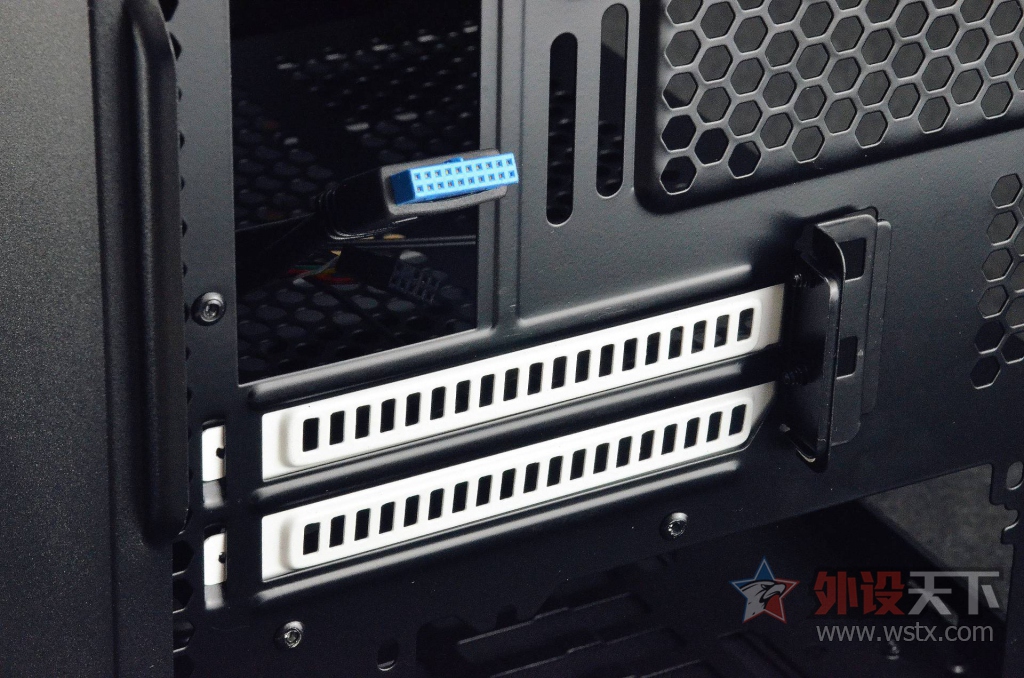

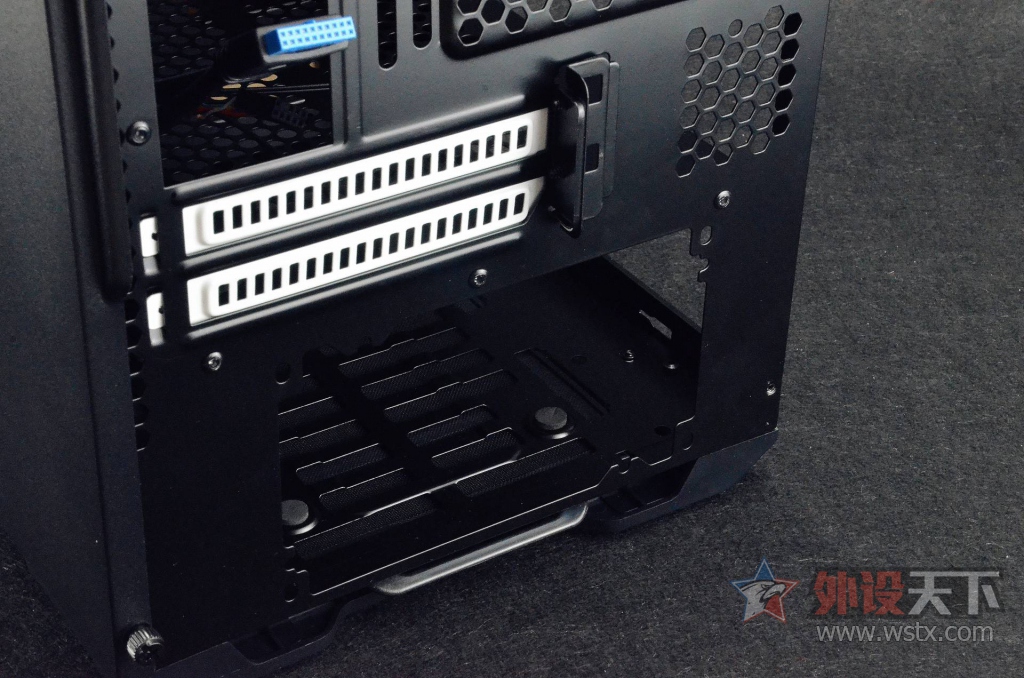

仅有两个PCI挡板，也就是说Enthoo EVOLV ITX在显卡方面，只支持单路GPU，将其放置于机箱中间。


Enthoo EVOLV ITX将电源位设置在了下方，而且是ATX电源结构，对于迷你塔来说的确是有点大了，在电源选择方面推荐模组电源，更加方便走背线。

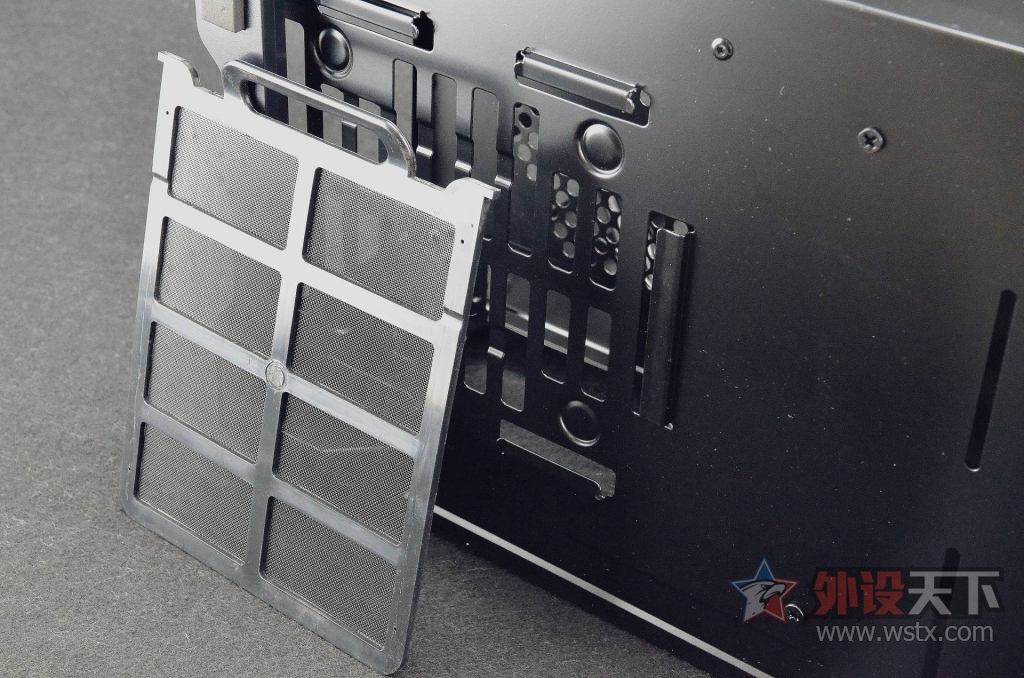

底部带有电源独立散热口，散热口带有可拆卸防尘罩。


底部四个垫脚均以海绵软垫作为支撑。

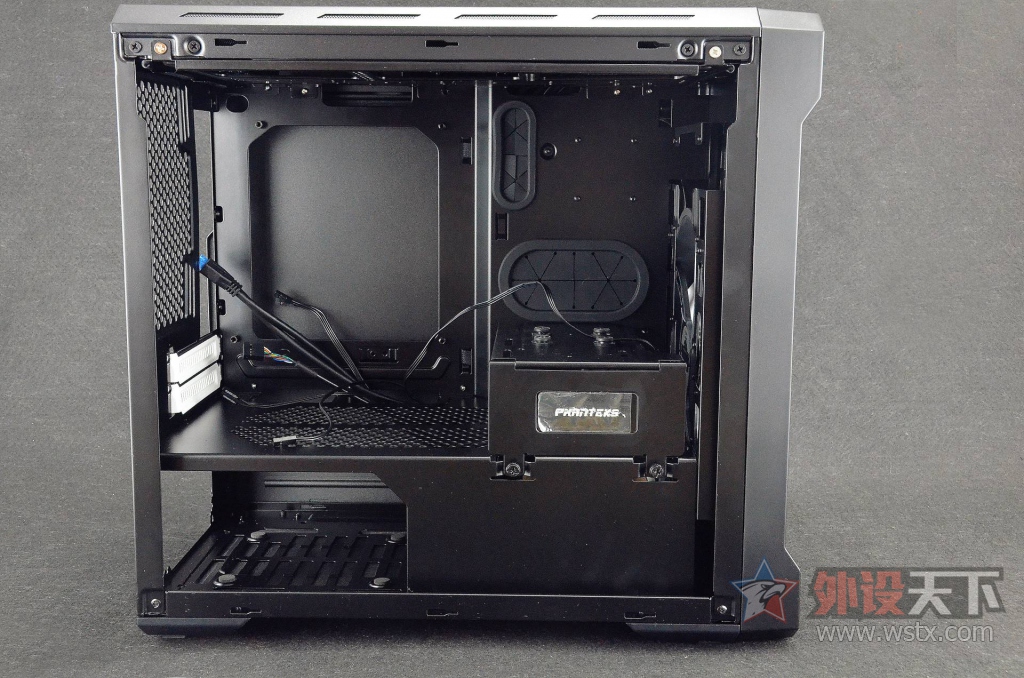

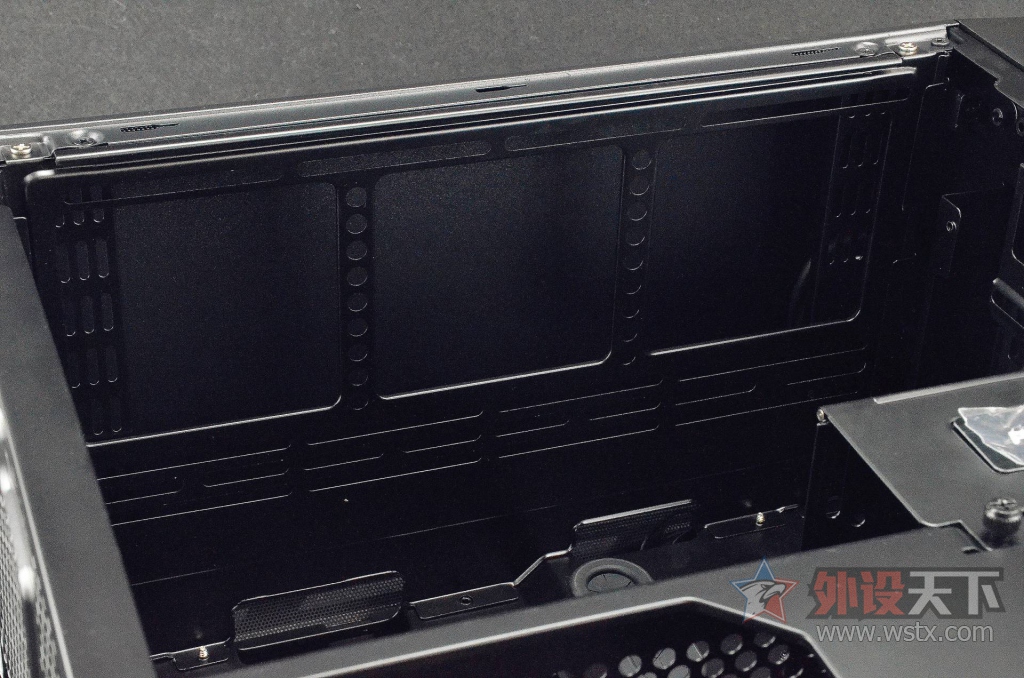

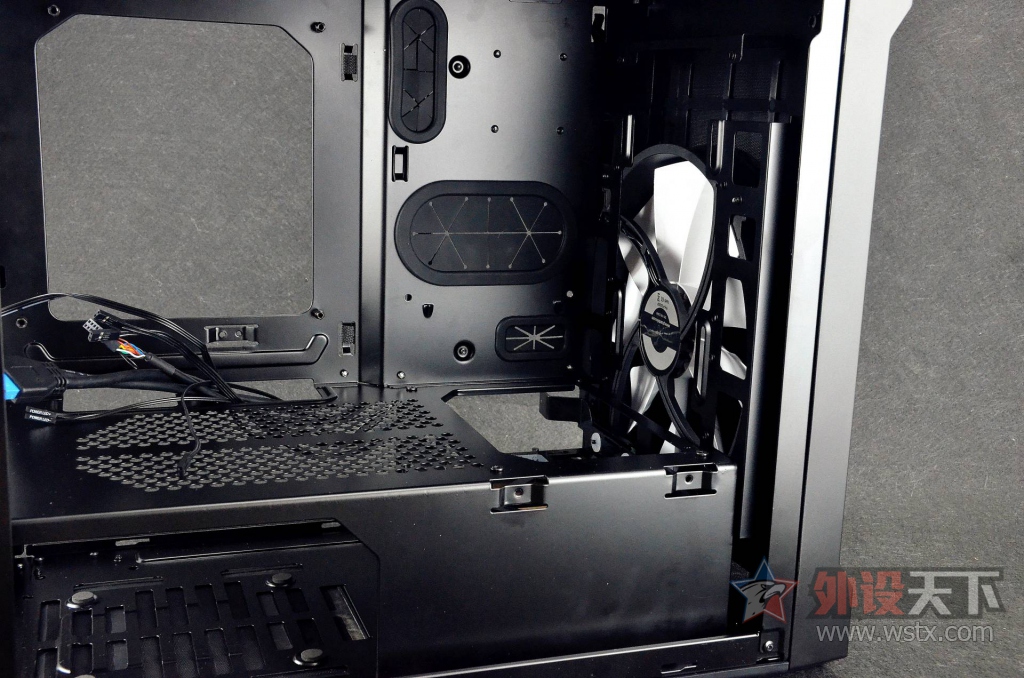

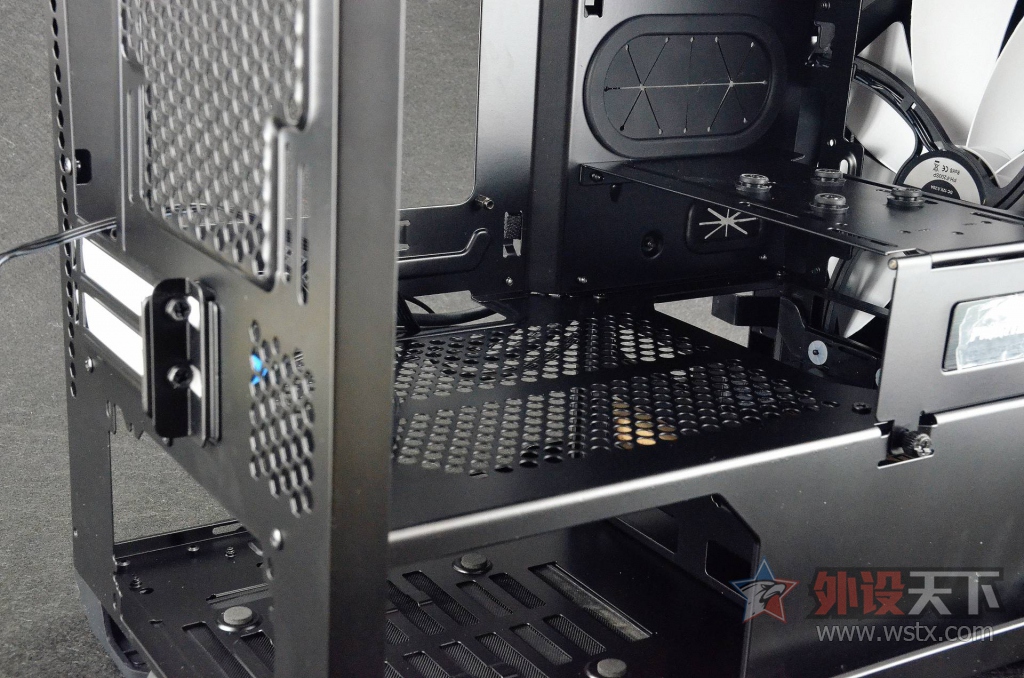

Enthoo EVOLV ITX的主板是专为Mini-itx主板设置，所以看上去主板区较小，右侧位置预留了水冷安装位以及走线口，走线口用橡胶包裹，下面是可拆卸多功能支架。
再往下看电源仓是遮盖式设计，硬盘仓位被完全遮盖，避免看到背部走线。


可以看到Enthoo EVOLV ITX在冷排方面给了非常多的选择，在显卡的长度上也预留出了足够大的空间，可以支持330mm尺寸的显卡，使得显卡可以轻易的放入。

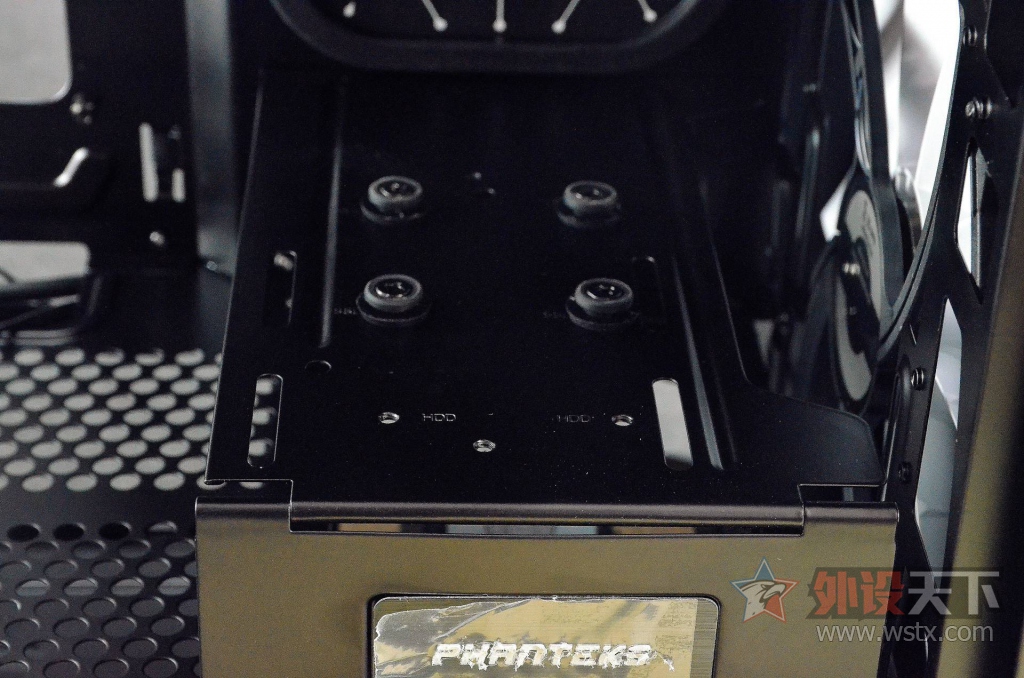

多功能支架，可支持安放硬盘支架以及水泵支架，硬盘支架可支持3.5英寸以及2.5英寸硬盘支架，支架采用开放式设计。架身带有Phanteks（追风者）品牌LOGO。


多功能支架整体图

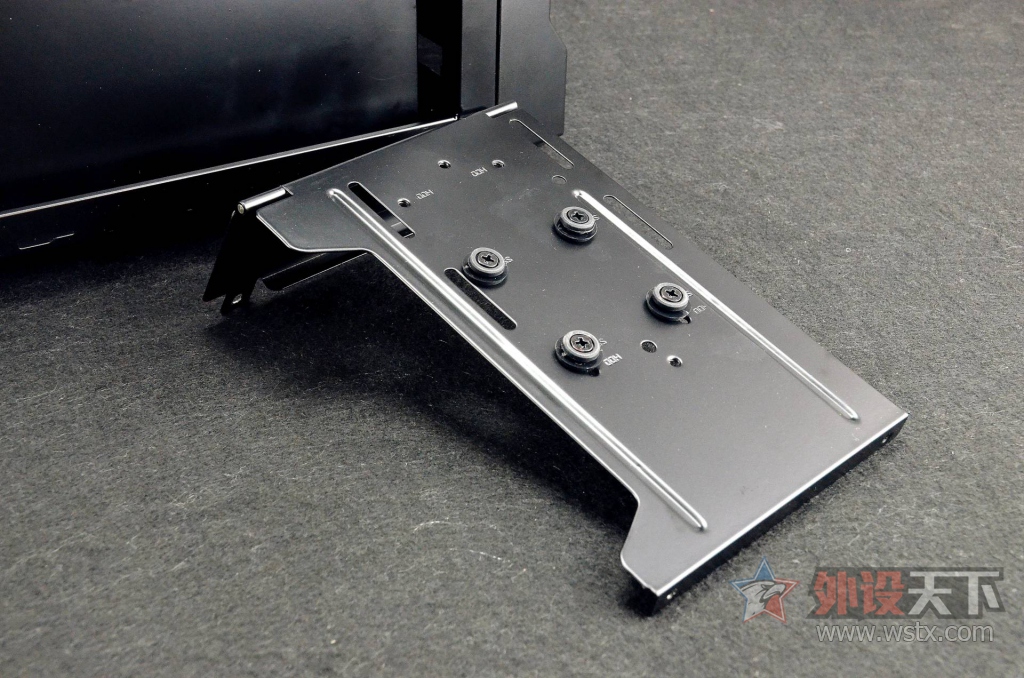

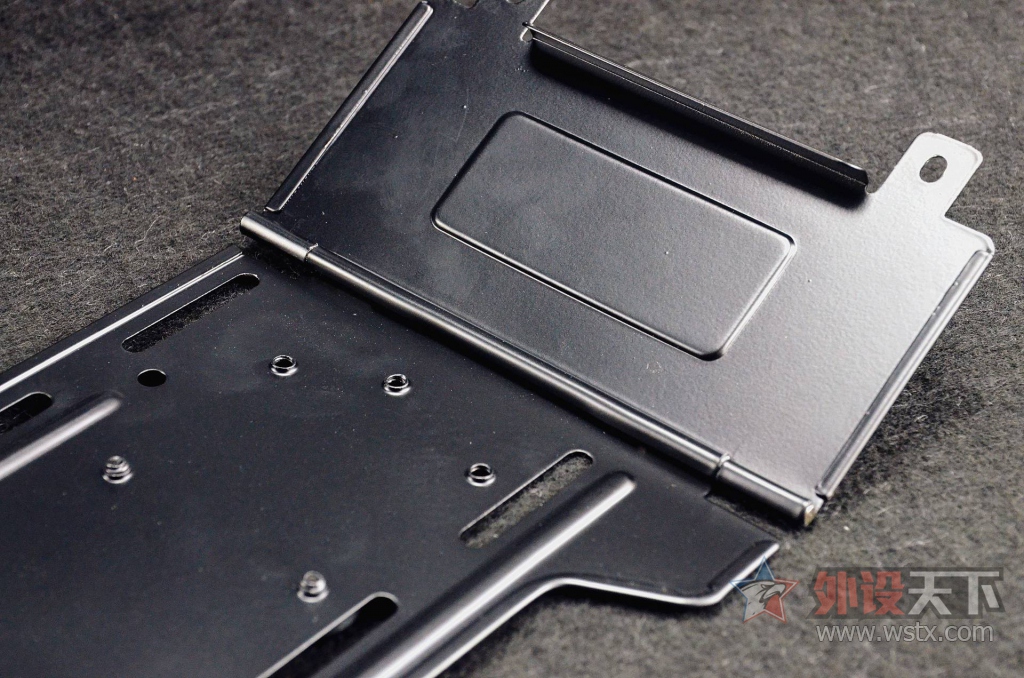

多功能支架采用折页设计，安放显卡时可选择局部拆卸。


拆卸后空间显得非常大，拓展能力也增加了许多。

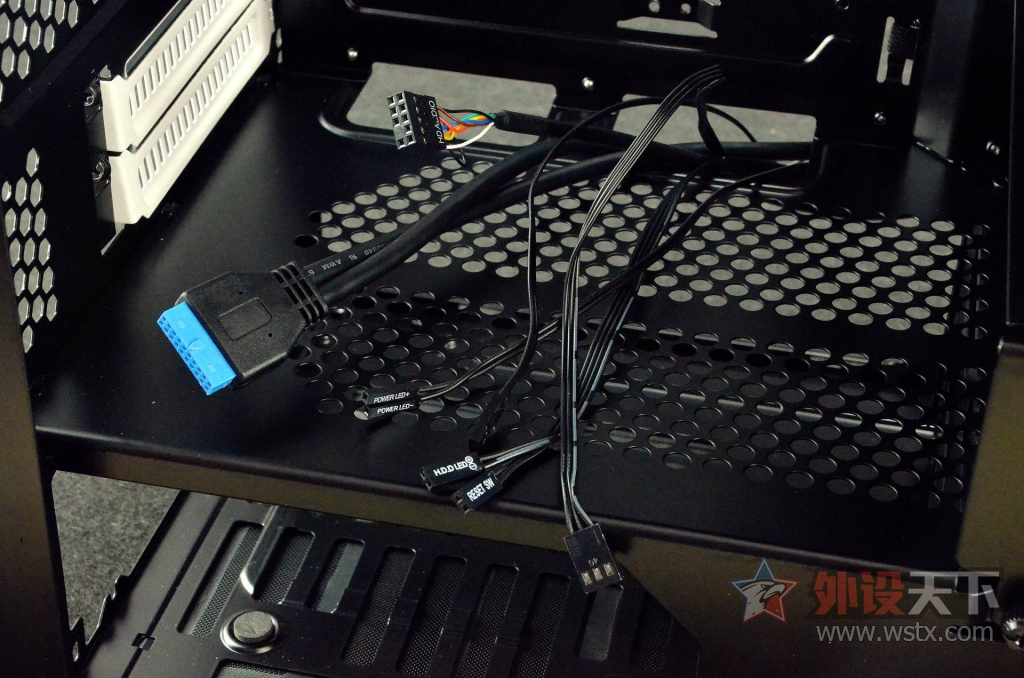

机箱I/O连接线


顶部带有可拆卸冷排安装位。

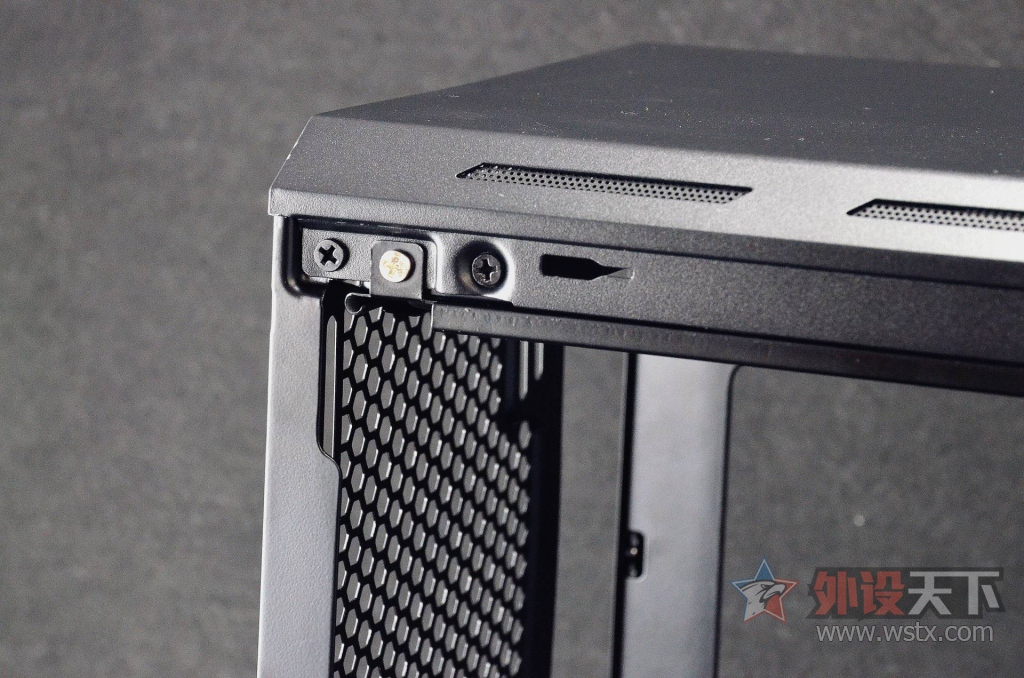

冷排板两面各有两个螺丝进行固定，顶板两侧还设有小型散热孔，增加了散热性，可能会较为吸灰，不利于清理。

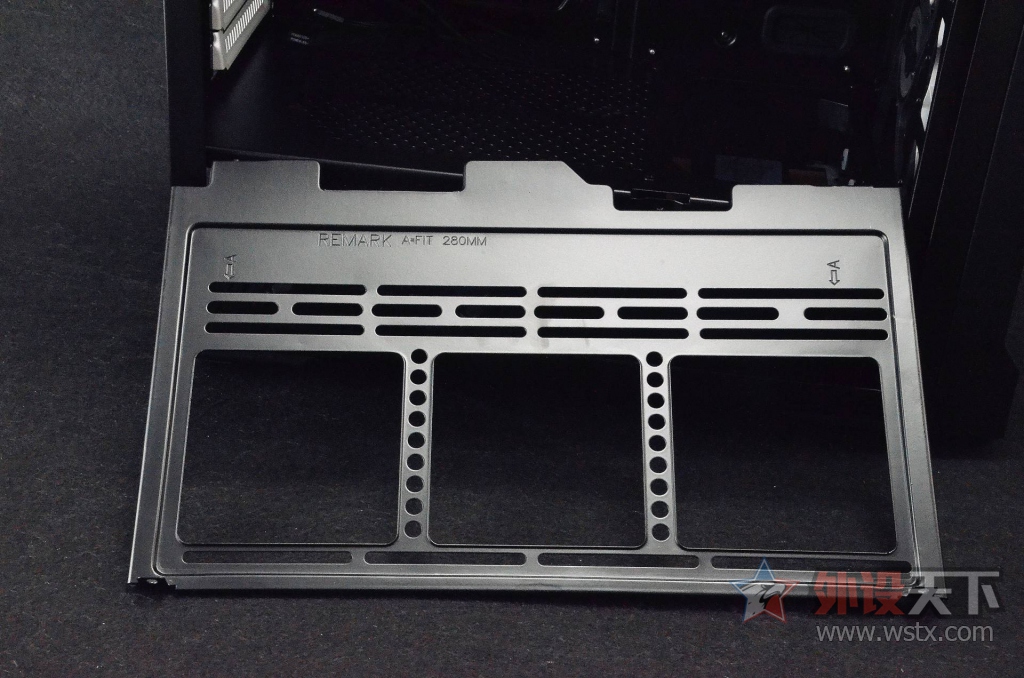

拆下冷排板后可以看到，材质也为钢制材质做工细致。


安装架上标有：注意 安装280mm   意思是最大可安装280mm的冷排。

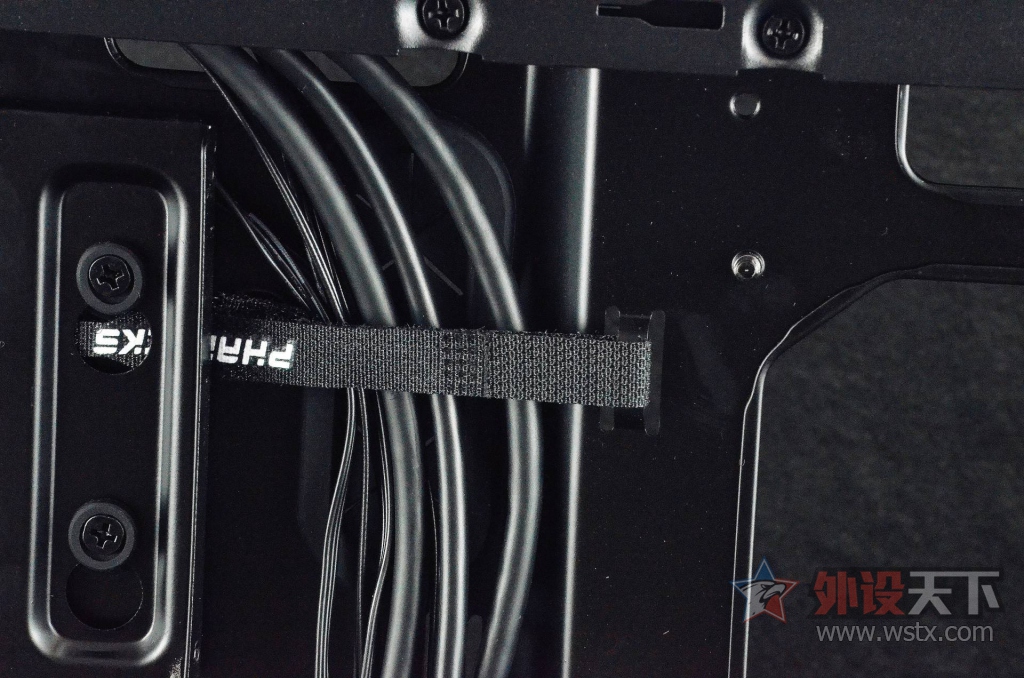

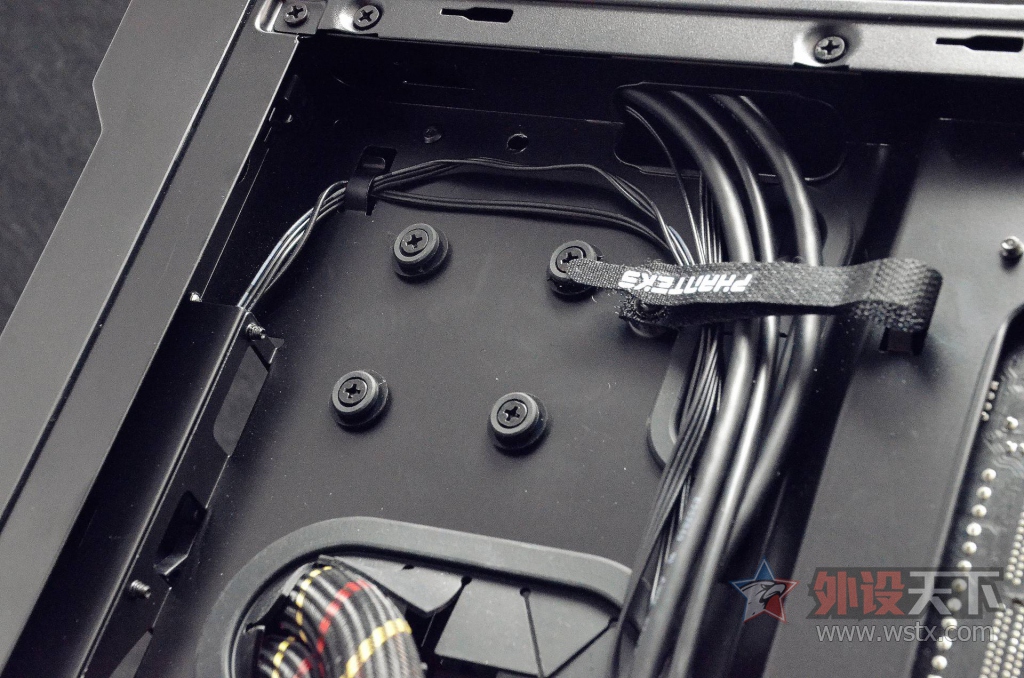

取下右侧背板，Enthoo EVOLV ITX为背板走线设有专用的魔术扎带来进行固定。

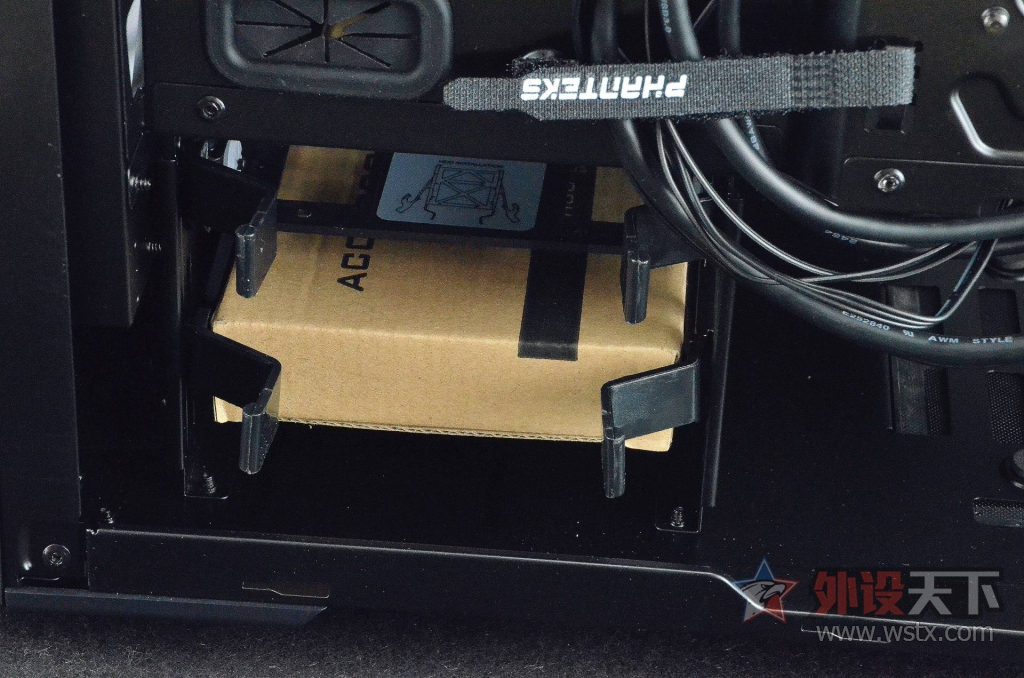

从图中我们也可以看到，配件盒被放置在了硬盘仓中。

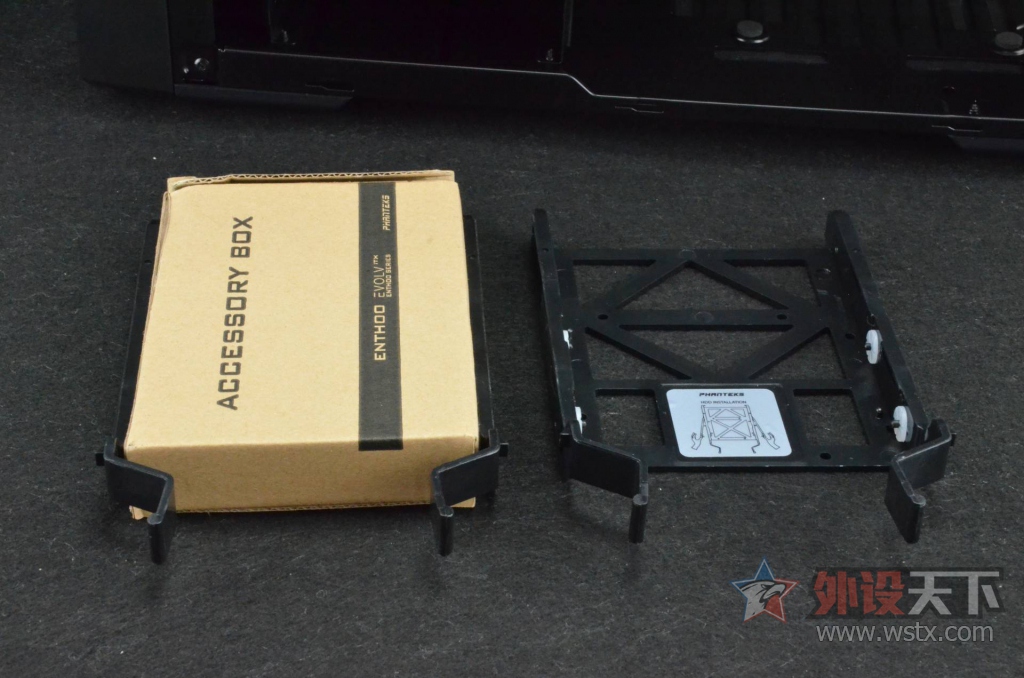

硬盘仓配有两个免安装3.5英寸硬盘篮。

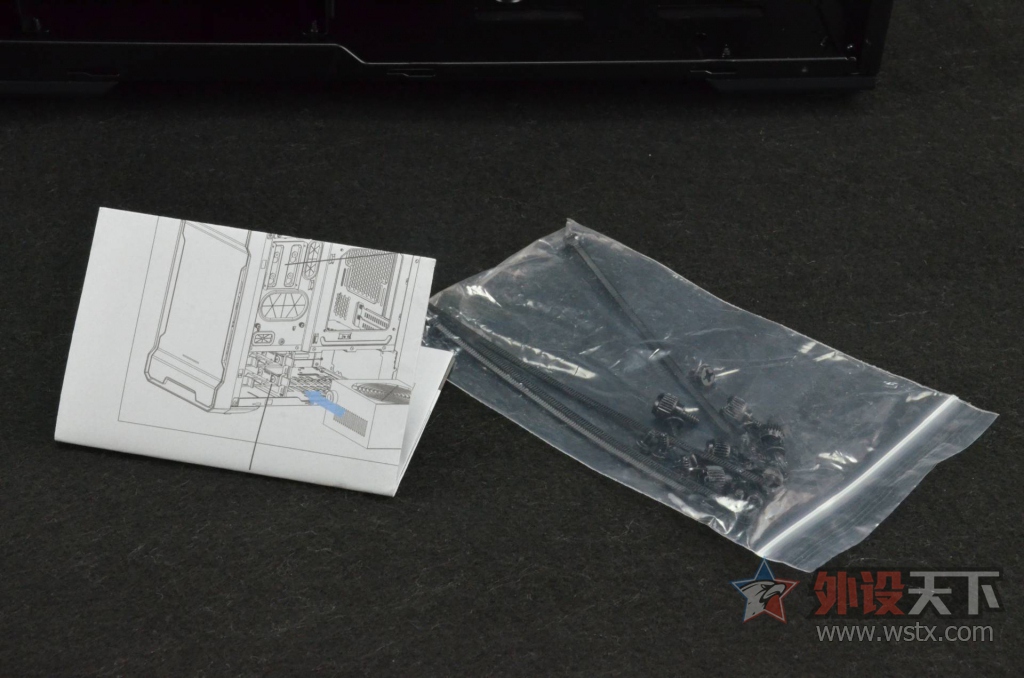

机箱配件盒内容十分简单，仅包含说明书以及基础配件。

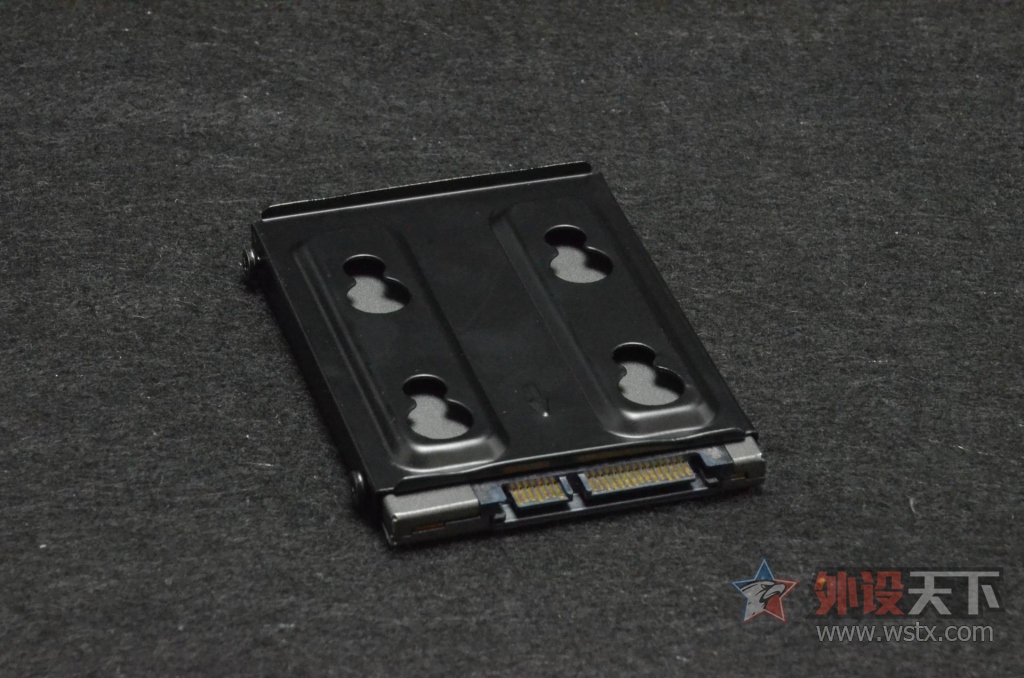

右侧背板坐上设置了一个可拆卸2.5英寸硬盘位。


可以看出Enthoo EVOLV ITX对于魔术扎带可以固定的空间是很大的。


硬件上我们选择了主板：华擎z170 gaming-itx/ac
CPU：6700k
内存：宇瞻2*8G 2400
散热器：首席玩家rss 240

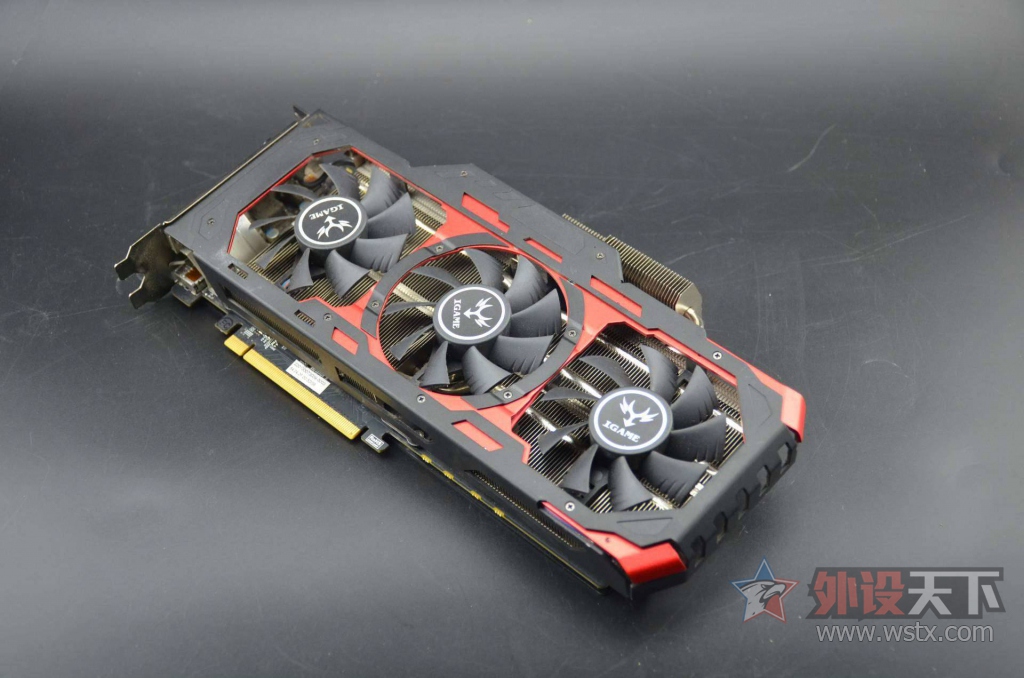

显卡为七彩虹iGame 970烈焰战神X-4GD5 TOP，显卡规格为290*115*39mm。

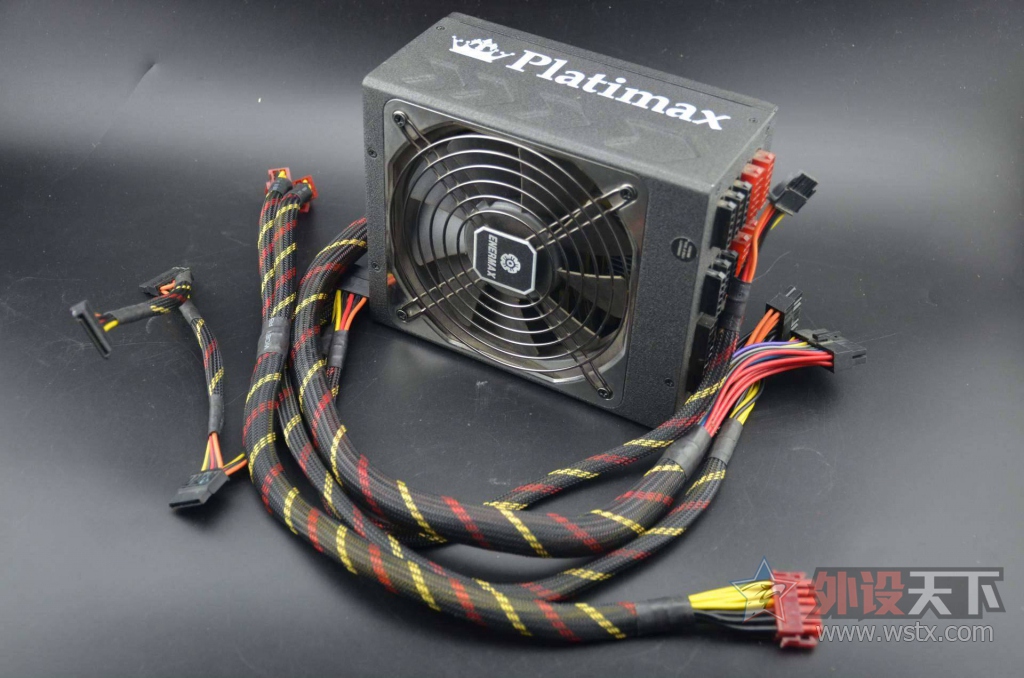

电源使用的是Enermax(安耐美) 模组电源白金冰核1350W，通过了80Plus认证，规格为150(W) x 86(H) x 175(D) mm。

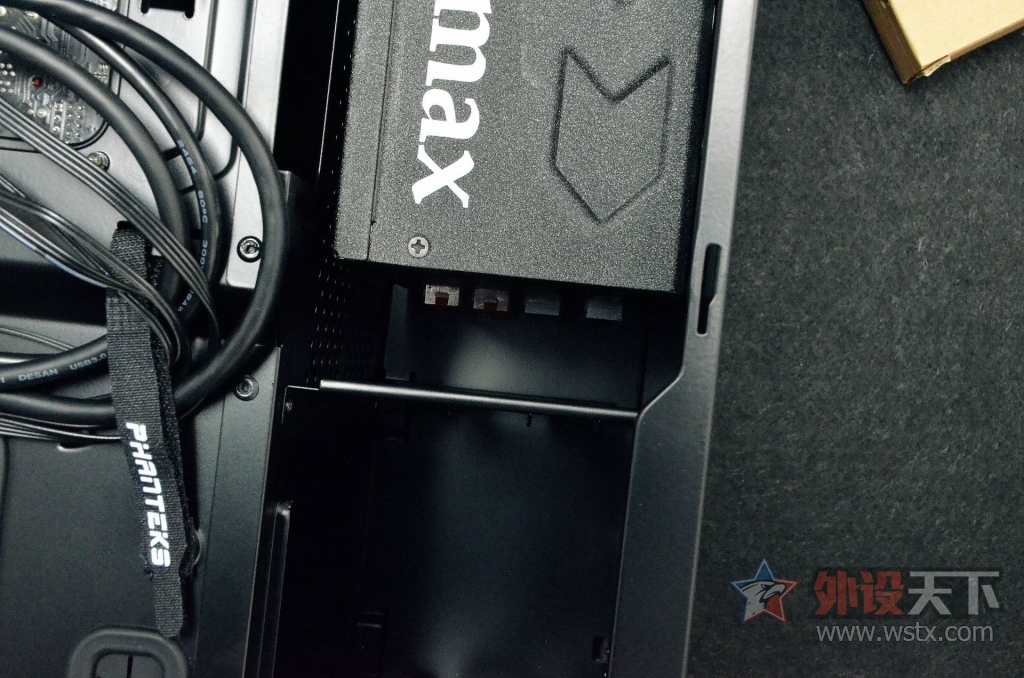

在安放电源的时候，笔者发现距离不够插入模组线，线被硬盘仓挡住，但Enthoo EVOLV ITX采用了可拆卸硬盘仓，所以在电源尺寸过长时，可选择拆卸硬盘仓，来增加电源线安放距离。

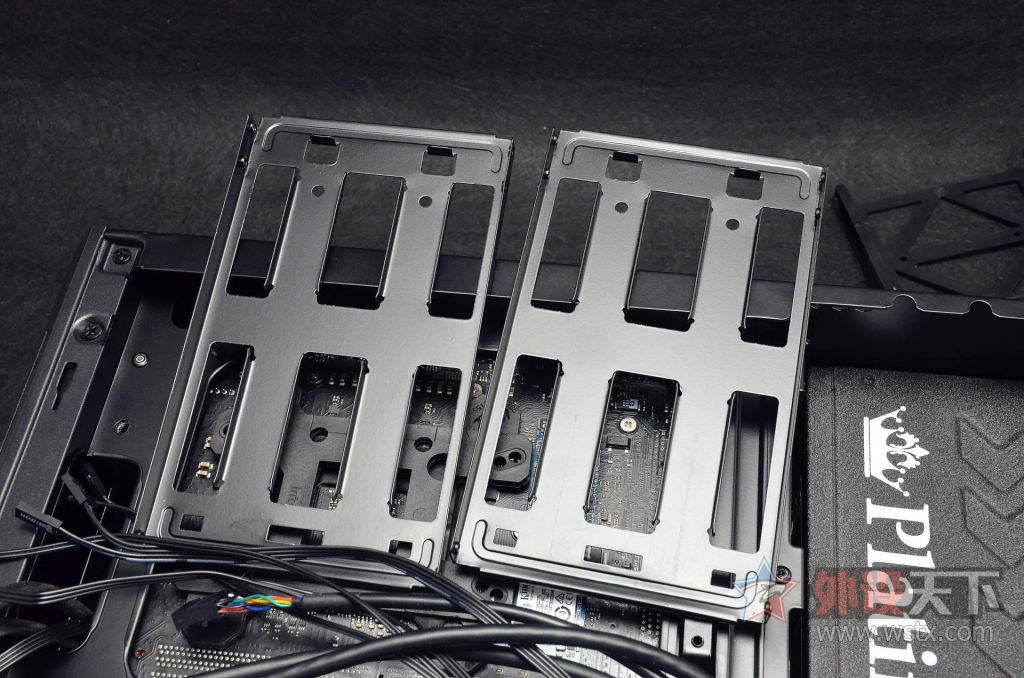

硬盘仓采用两块钢板进行固定。


笔者选择了将冷排架稍微插回机箱顶，再来安装冷排，这样会更加方便安装。

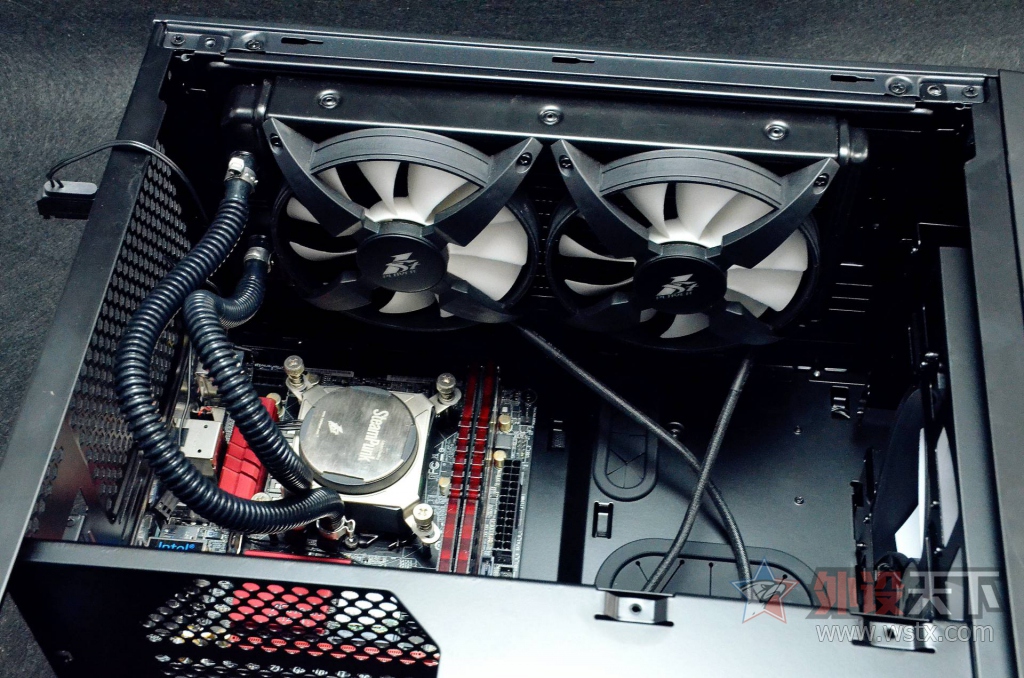

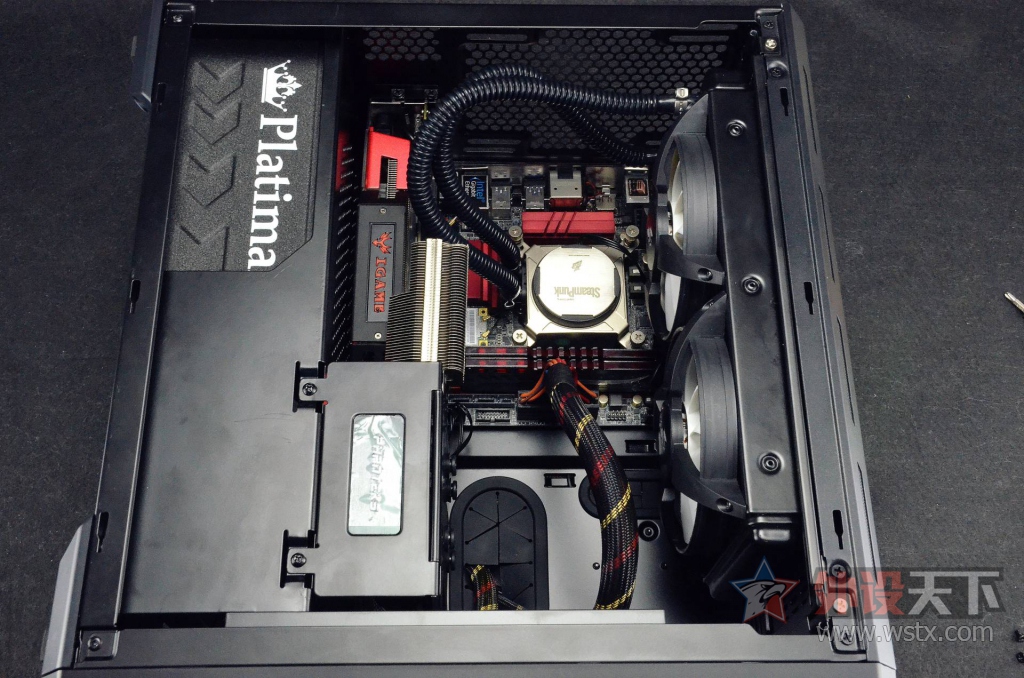

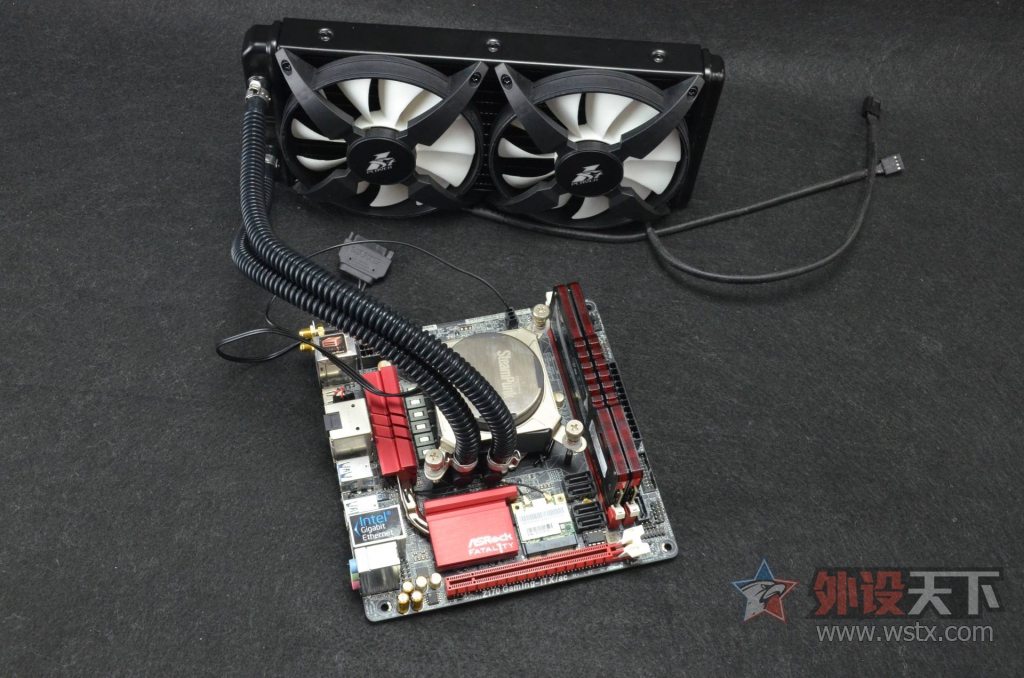

安装好主板与冷排后，我们来看下背线。


因为左侧无法安装螺丝，所以我们将硬盘架取下。


两侧安装好螺丝在安装回去

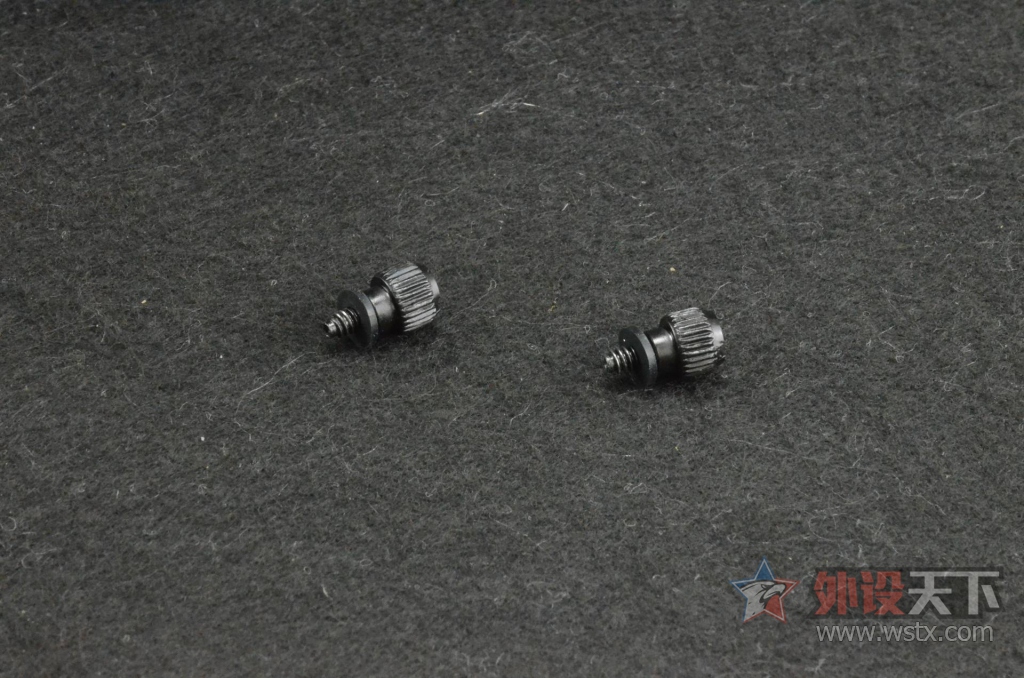

螺丝都有橡胶包裹，所以不会担心会脱落。

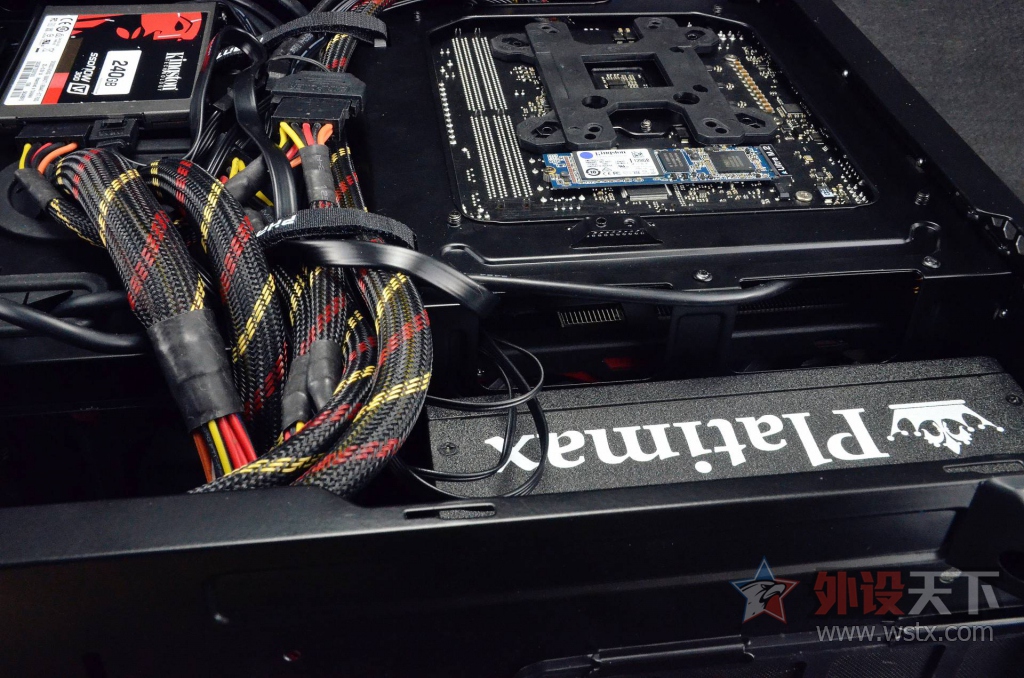

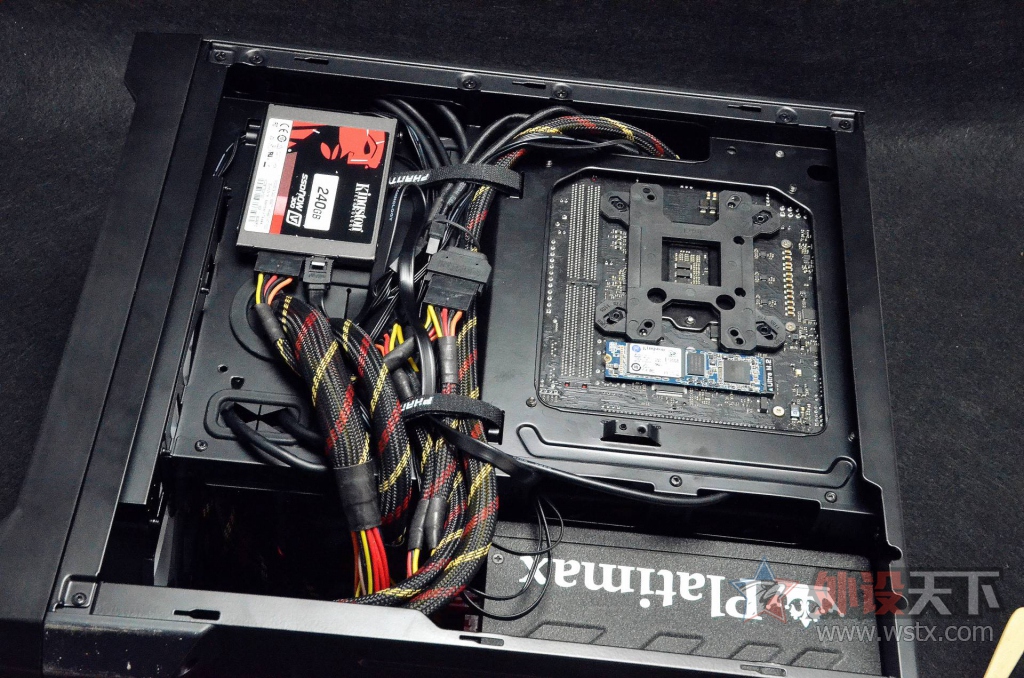

安奈美的模组线较为粗走背线会比较乱，但是我们也是完成了背部走线。

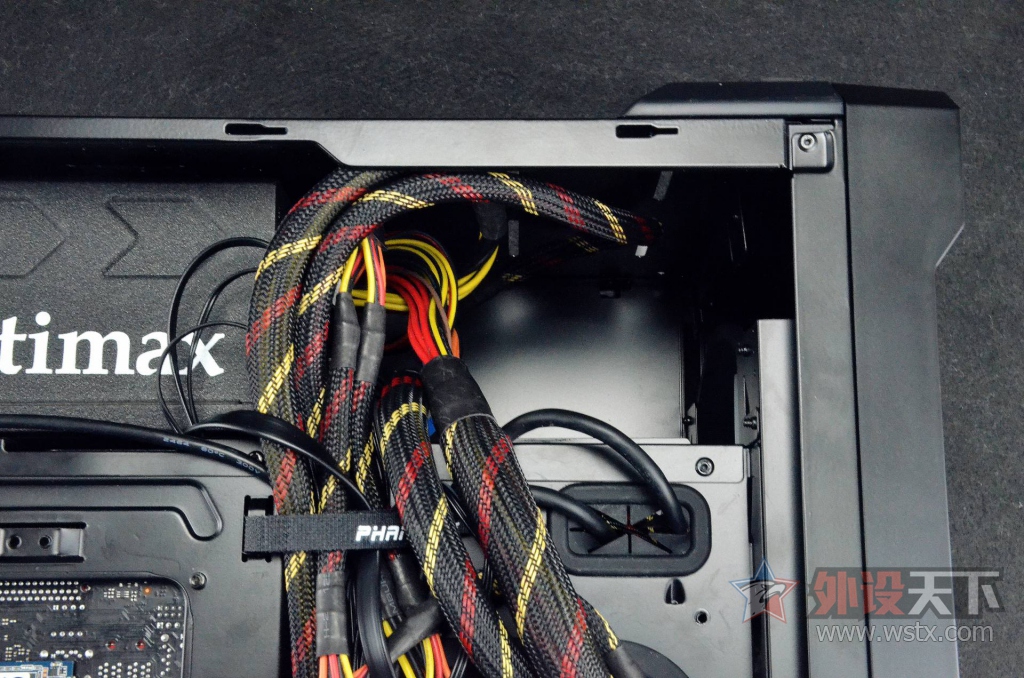

原硬盘仓位也放了很多的模组线。


为了前面的效果，只能牺牲了一点后面了。

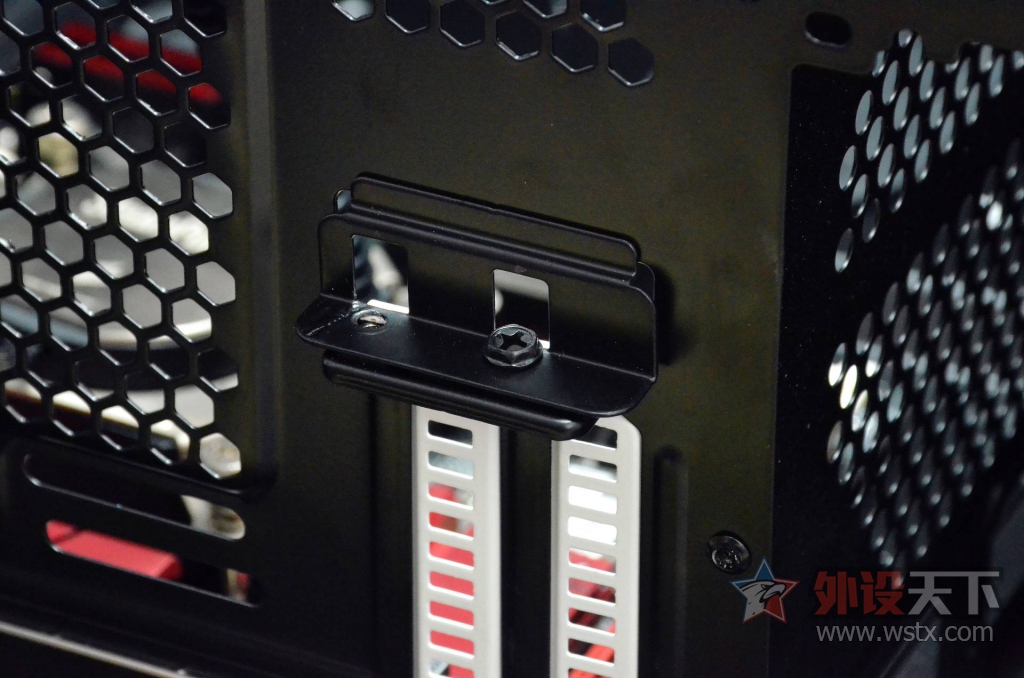

IPC挡板位放置了一个固定板，可看出在细节方面很用心。

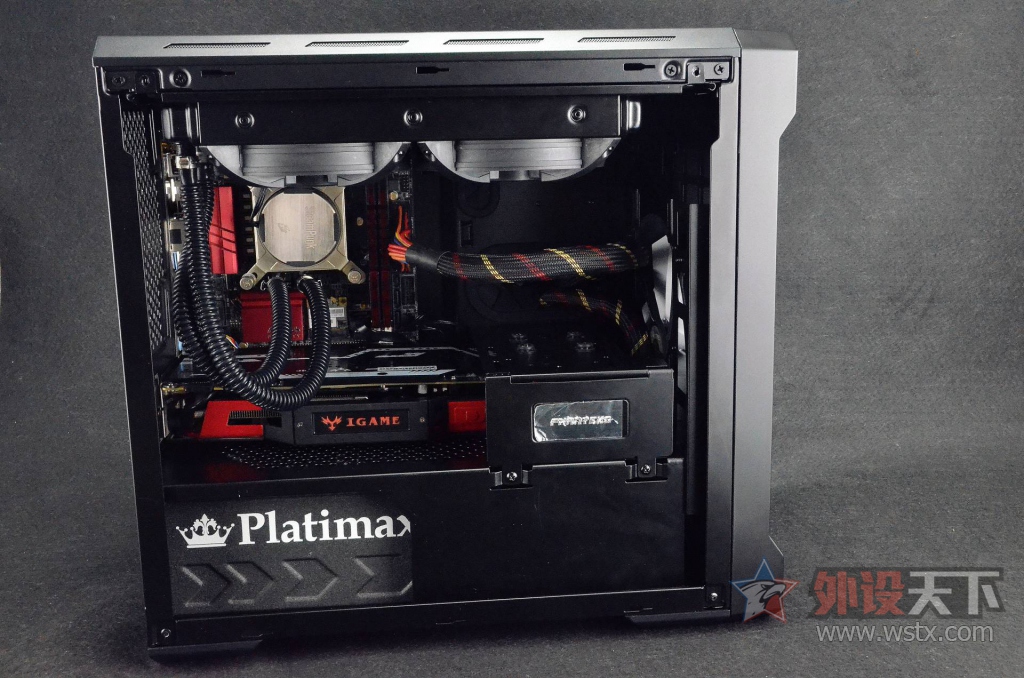

全部安装完毕，我们来看下整体效果吧。


虽然背线比较乱，但是前面还是不错的。


显卡也很好的安装在多功能支架内部契合度很好。

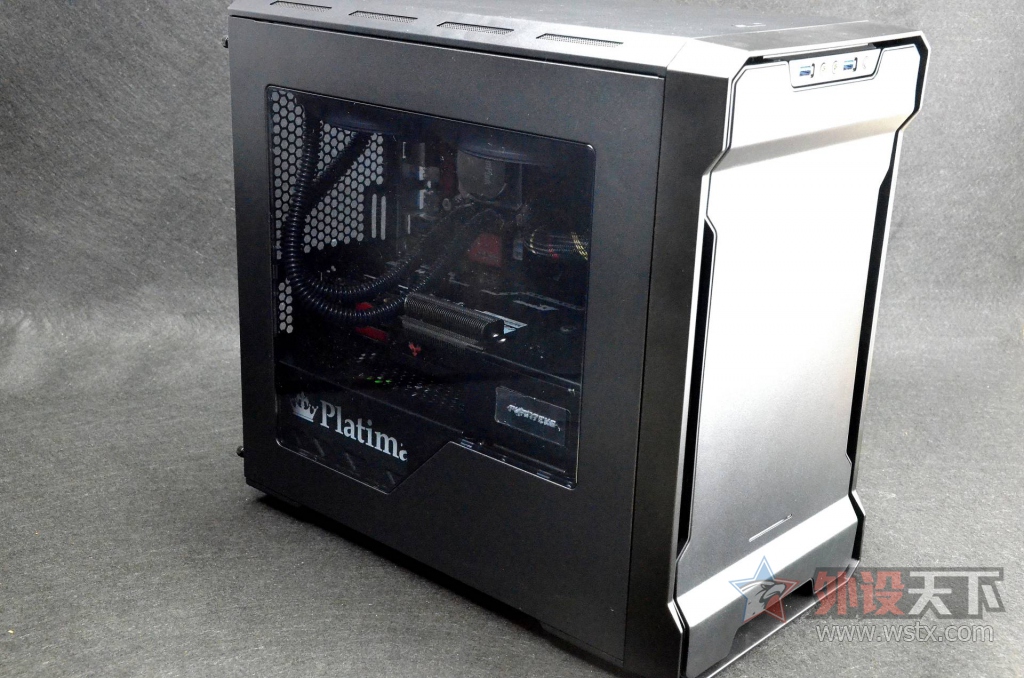

装上左侧面板，在侧透区里也看非常清楚的看到里面的硬件，侧透区域丝毫没有浪费材料，下面可以看到电源位，却并没有把遮盖硬盘区域的钢板漏出，让我们在来拍摄几张实物上机图。

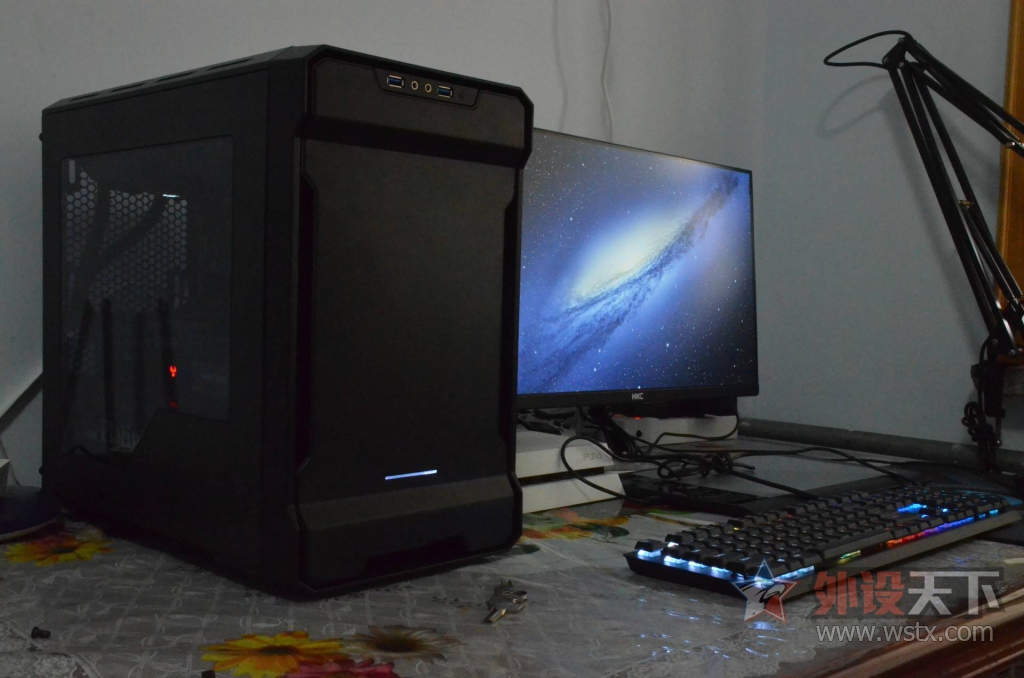

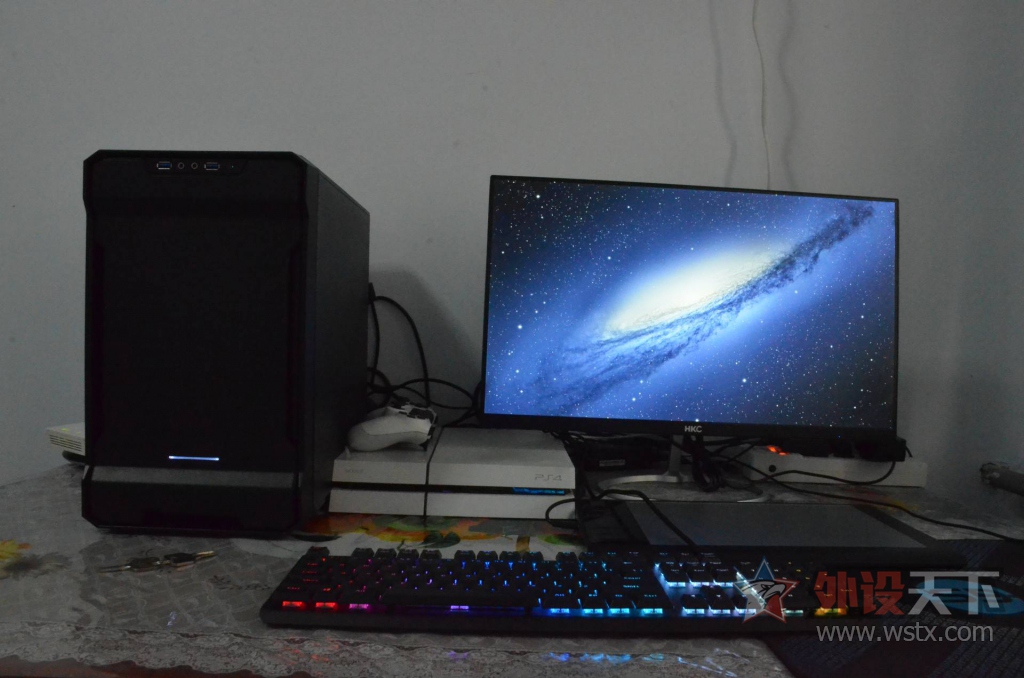

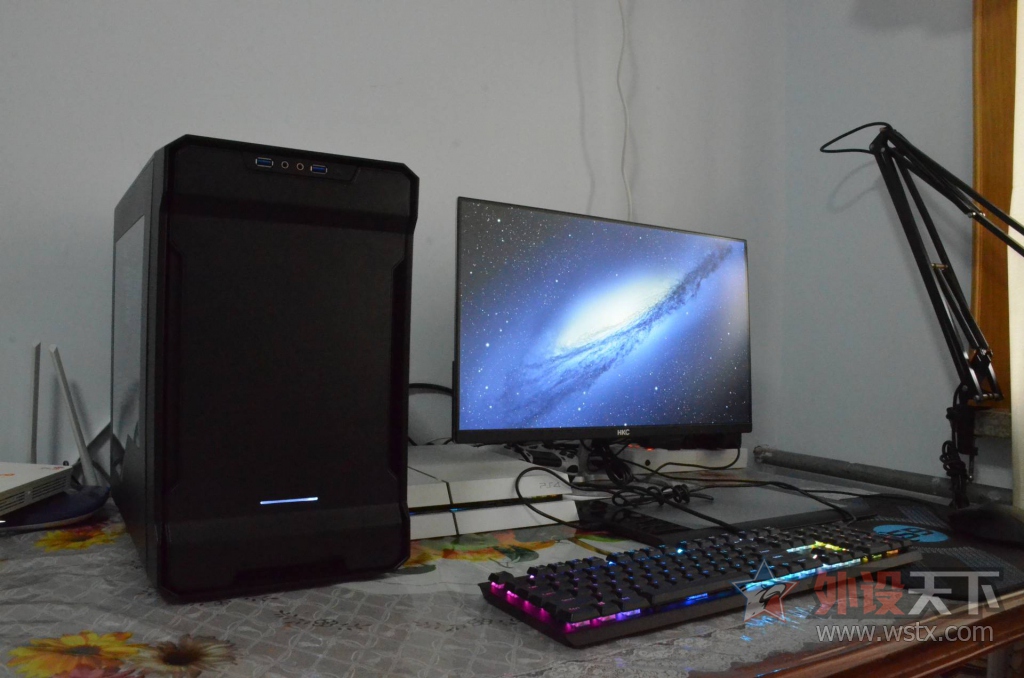

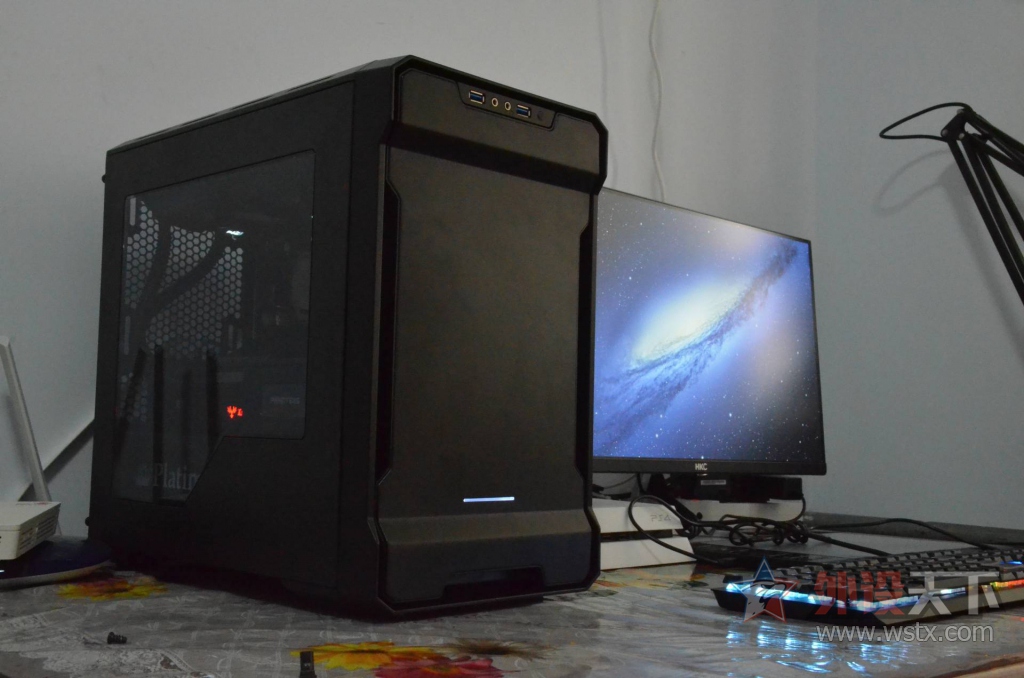

点亮以后的Enthoo EVOLV ITX，黑色刚猛的外观，给人一种厚重的感觉。

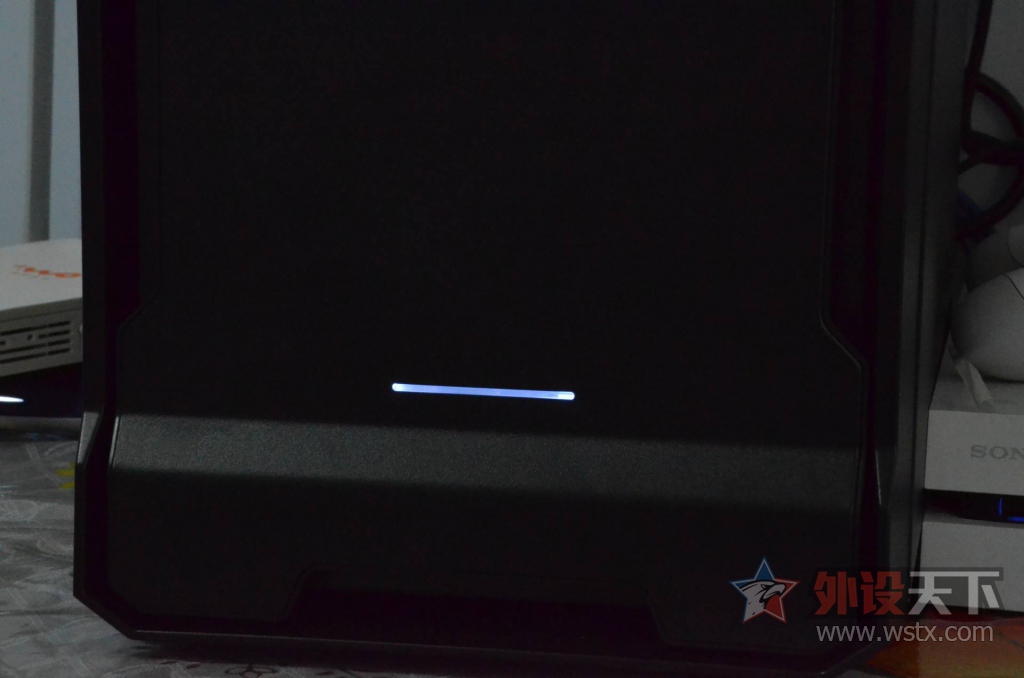

前板底部LED灯

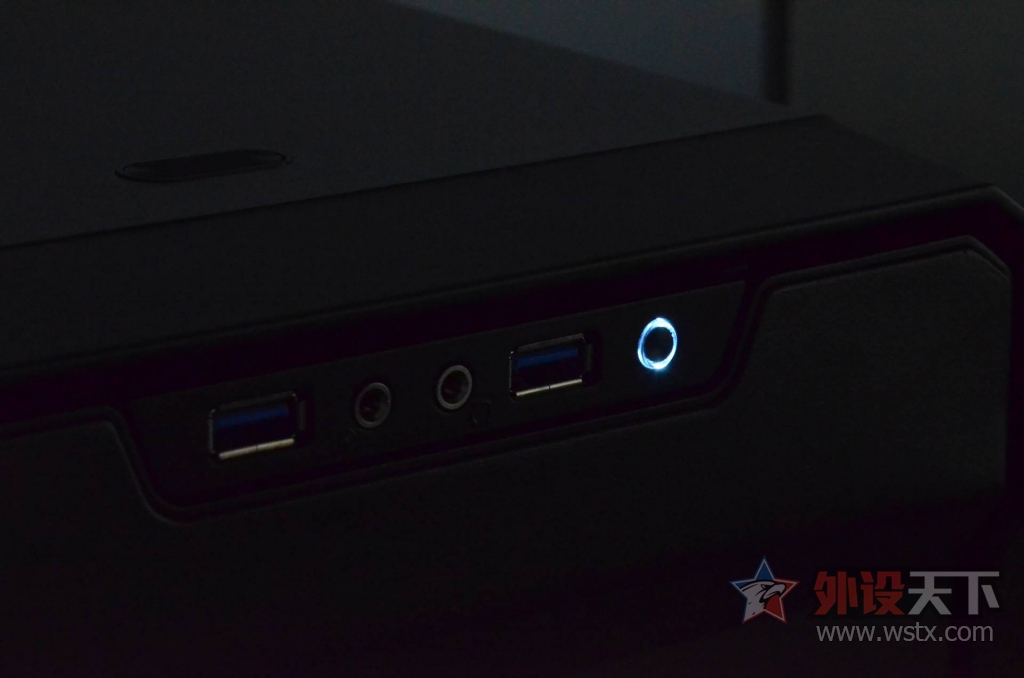

前板顶部重启按键LED灯

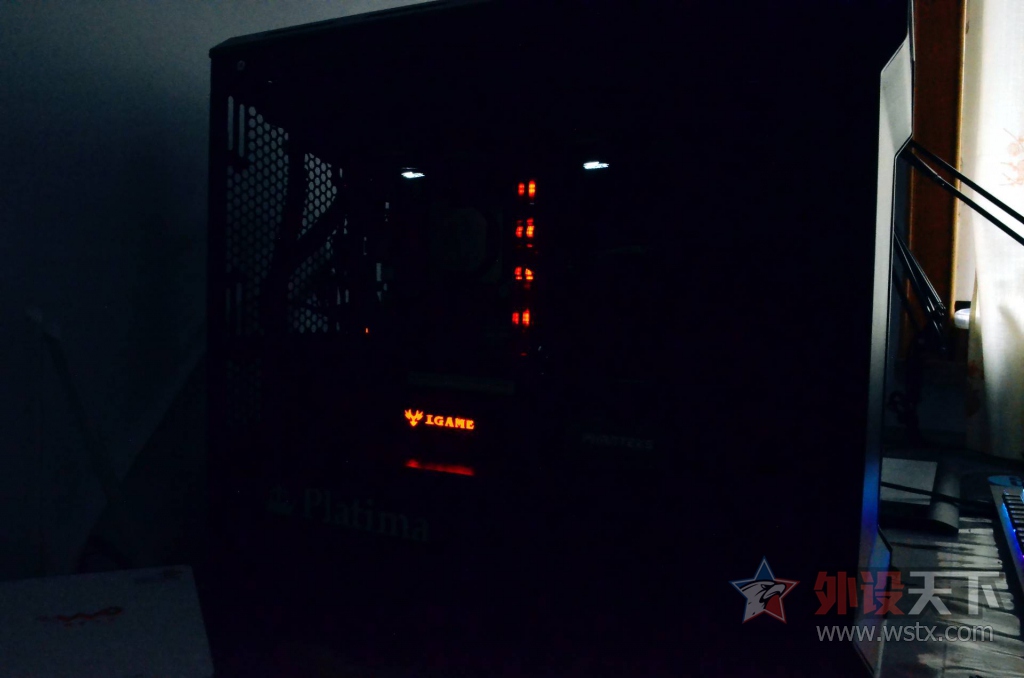

关灯后，在机箱里的硬件仿佛组成了Enthoo EVOLV ITX的五官一样印刻在身体上，在黑夜中增加了许多神秘感。

总结：
整体来说Enthoo EVOLV ITX都为整体提供了很大的拓展空间，与华丽不同，仅仅只是容纳力，就已经让人感觉有很大的操作空间了，但作为迷你塔来说，Enthoo EVOLV IT的体积显得较为大了，重量方面也比较沉重。
但作为Mini-itx机箱同时增加了多个水冷安装位，增加了许多新的DIY感受，在散热方面也足够人们使用机箱极其坚硬，全钢制材质十分奢侈，选色方面基本是为纯黑色，与上代Micro相比霸气丝毫不减，实用性、功能性以及拓展性增加了许多，缺点顶部散热口虽设计精妙，但却不宜清灰，机身容易留下手印。
