巴比禄PS/2转USB的线的定义？有谁了解？尽然3条线的有图有真相！！！-键盘区-外设天下-电脑外设发烧友聚集地

gearedbyby · 发表于 2010-2-1 14:59

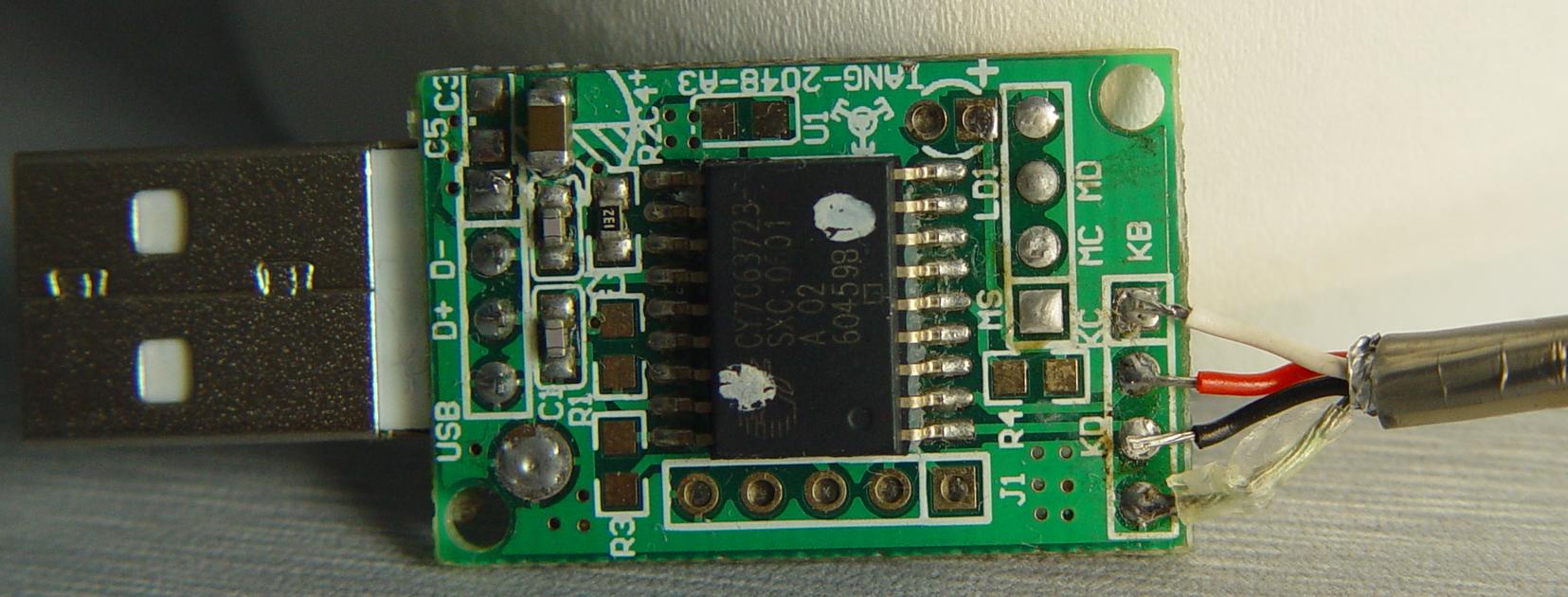

下面那个是键盘，上面那个是鼠标，我直接电路板播出来加了个usb口直接当转接用了，白的电源，红的clk，黑的data，裸的是地，你要看的懂的话直接看电路板上的标识也行

snow007076 · 发表于 2010-2-1 15:58

{:1_035:} 老大就是老大啊！牛啊！太感谢了！！！{:1_043:} 11# gearedbyby

bluelan0529 · 发表于 2010-2-1 16:10

LZ准备在PS口的键盘上面直接引出来USB线八

snow007076 · 发表于 2010-2-1 16:39

改造TG3用的了！本来试验的时候用的力特的4条线还是很顺利的，不过后来觉得力特那条线比较小巧方便就换拆这条了。 13# bluelan0529

18502539 · 发表于 2010-2-1 18:24

看到的不是十字，是一種十字花科的花。
