小升级爱国者机箱、金士顿固态硬盘、讯景显卡装机实战测试

jieshi

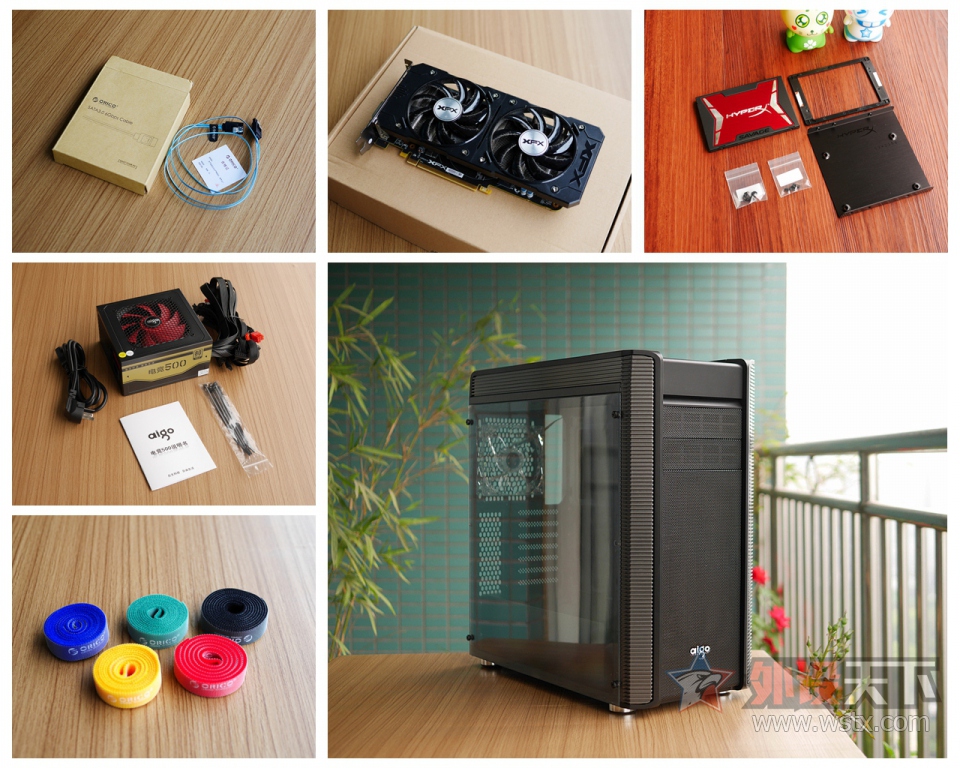

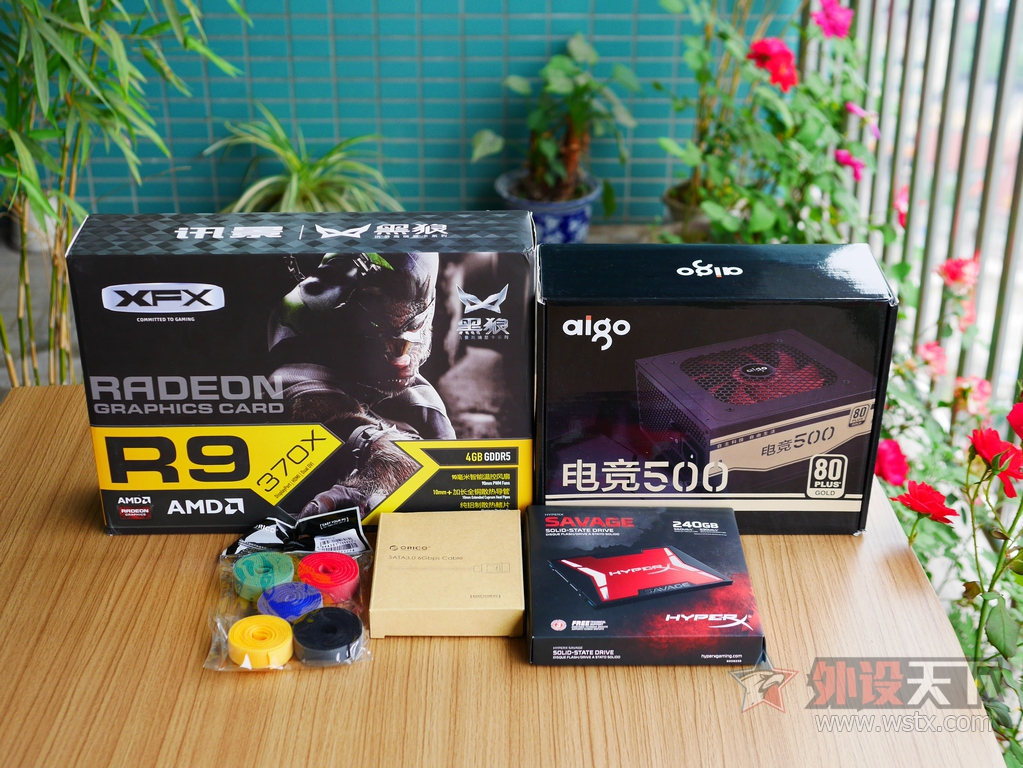

准备给家中其中一台主机进行一个小升级，主机的CPU、主板、内存平台都是前年升级的，机箱一直用的是航嘉暗夜骑士A1机箱，最近入手了一个爱国者发现机箱、电竞500金牌电源、金士顿HyperX 240G硬盘和一块二手讯景R9 370显卡，另外还在淘宝购入了一套奥睿科的扎带和SATA3.0数据线一根。

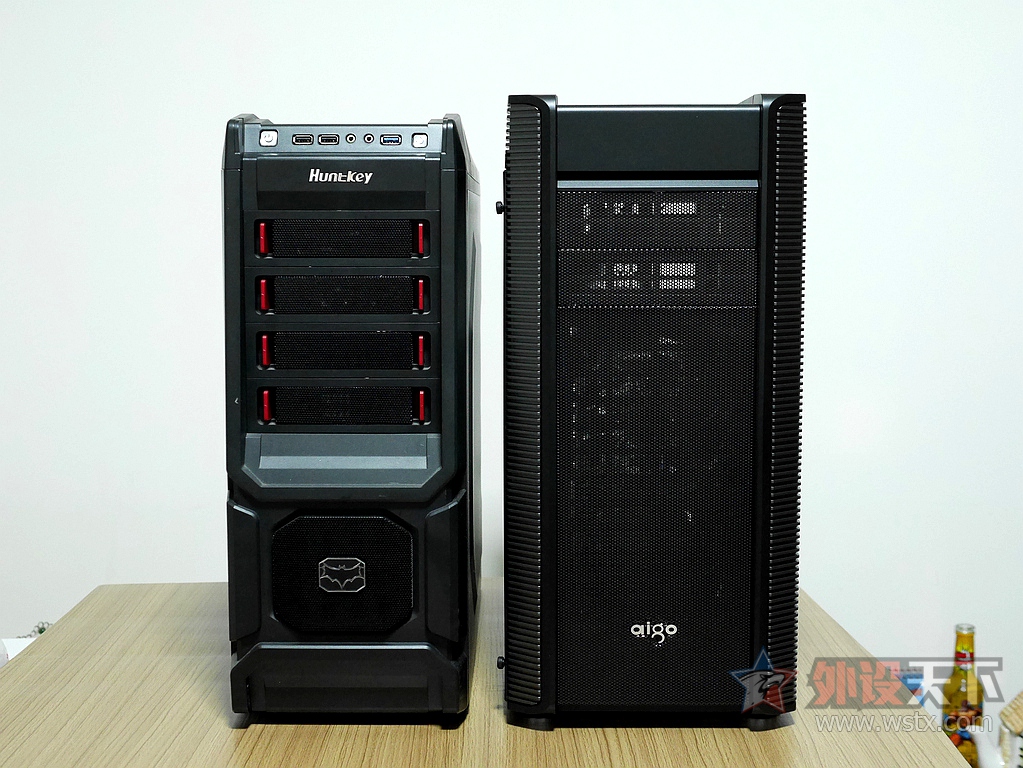

好了一切都准备妥当了，晚上抽空开始装机，请大家忽视背景，因为最近房子在搬家中所以有些杂乱。家里的老木桌一直没扔掉，看来是明智之举，有一个大大的纯实木方桌装机还是相当极好的，也不怕装机过程在桌面不小心留下痕迹。这次为啥突然想给家里这台主机来个小升级呢，主要是老的航嘉暗夜骑士A1机箱结构还是比较老，另外机箱左侧背线空间比较狭窄，底部的电源入风口也没有防尘罩，要说这款机箱的质量还是不错的，钢板够厚做工很好，唯有这几点不足让我不爽。虽然同为中塔机箱，但是爱国者发现毕竟是新品，在内部结构上合理了很多，采用了分体式结构，相比较暗夜骑士A1内部空间更为宽大，特别是左侧背线空间想当富足。另外发现机箱是全测透面板，适合未来玩光污染，机箱内部带有三个炫光风扇，前置面板上可以对前置入风口两个风扇以及背后的一个风扇分别进行两档风速调节、关闭风扇，这点使用起来更加灵活，可以夏天开高速H档，冬天开低速L档，这样也可以一定程度上降低机箱整体噪音。机箱也支持240的大排水冷，整体设计均衡。

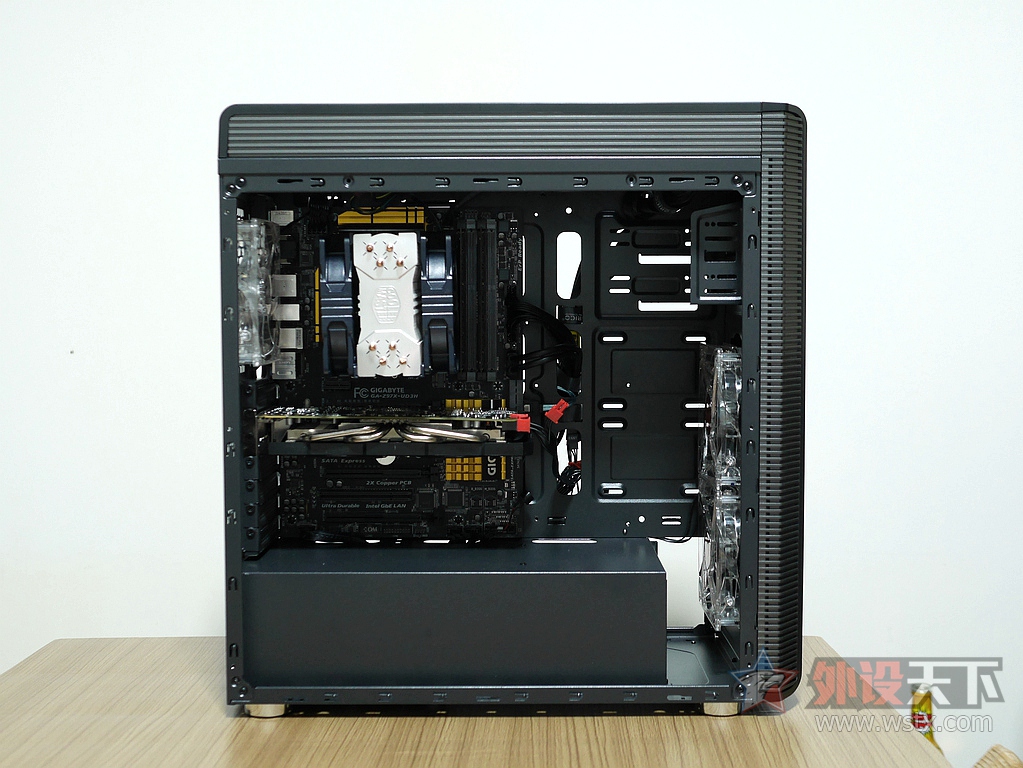

这次装机使用了最为快速高效的办法，直接用奥睿科的扎带穿过背线孔进行捆绑式走线，很快就装机完成，看上去确实比老航嘉机箱的走线简洁多了。

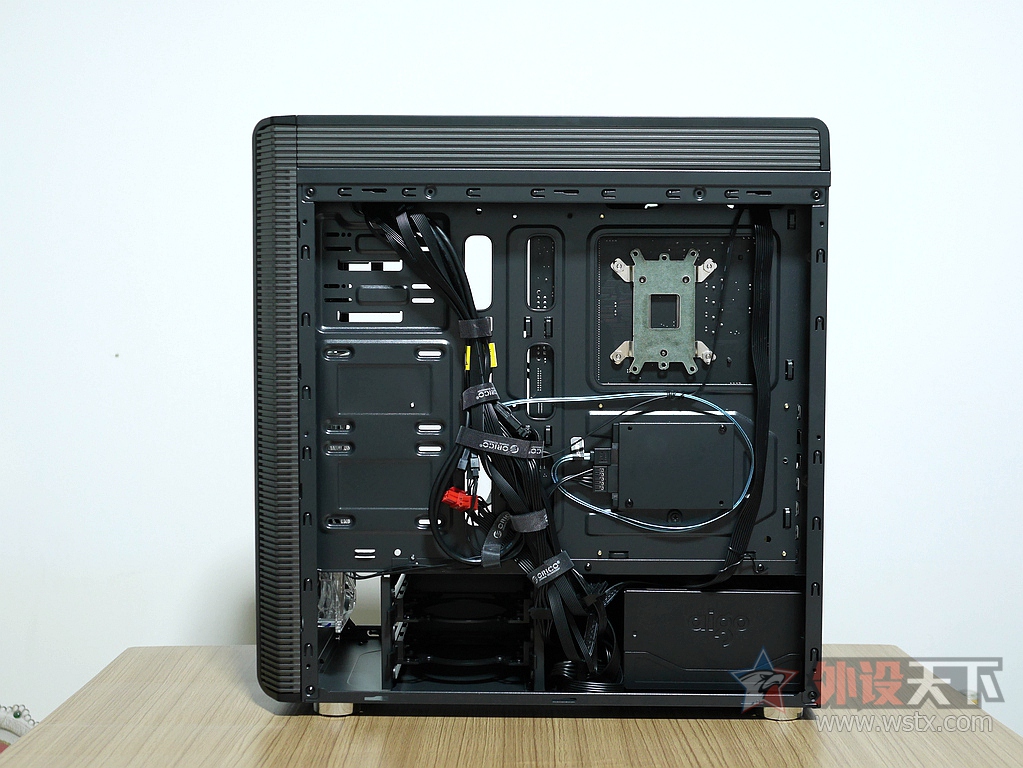

背线部分，金士顿HyperX 240G固态硬盘我安装在了主板后面位置，这样可以节省下方的两个硬盘位，便于拓展，因为还想给主机加个西数蓝盘。基本上一套奥睿科扎带就用了一根黑色的，根据长度需要剪成几根分别捆绑在机箱上。买的奥睿科SATA数据线比较细，也便于走线固定。

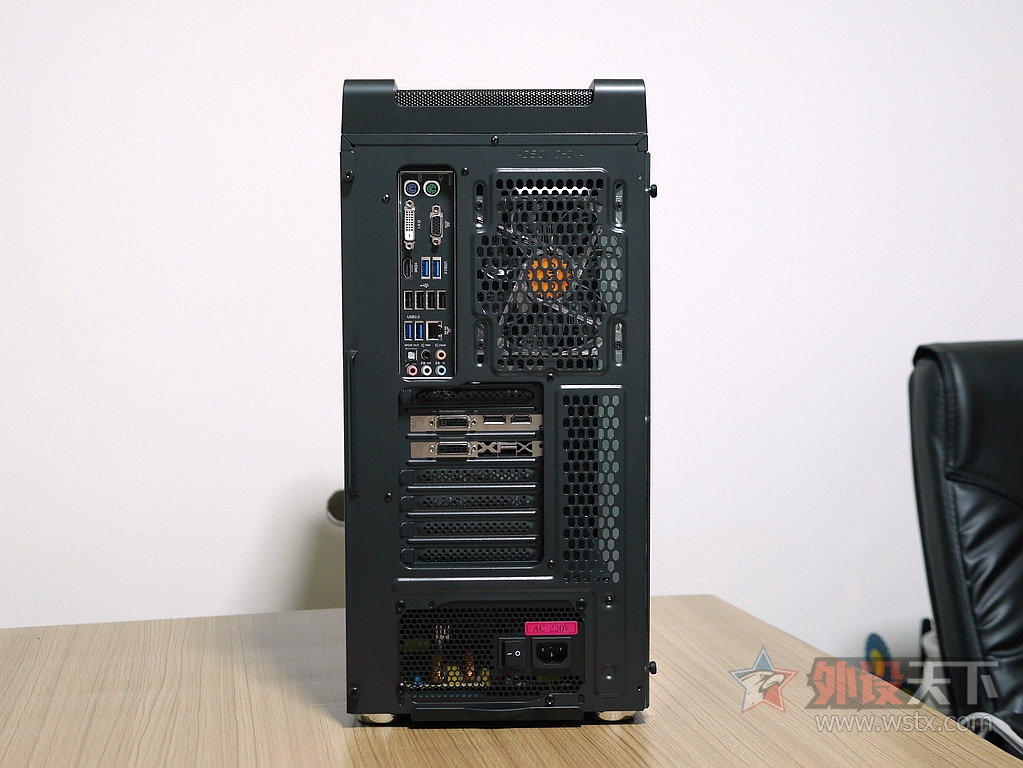

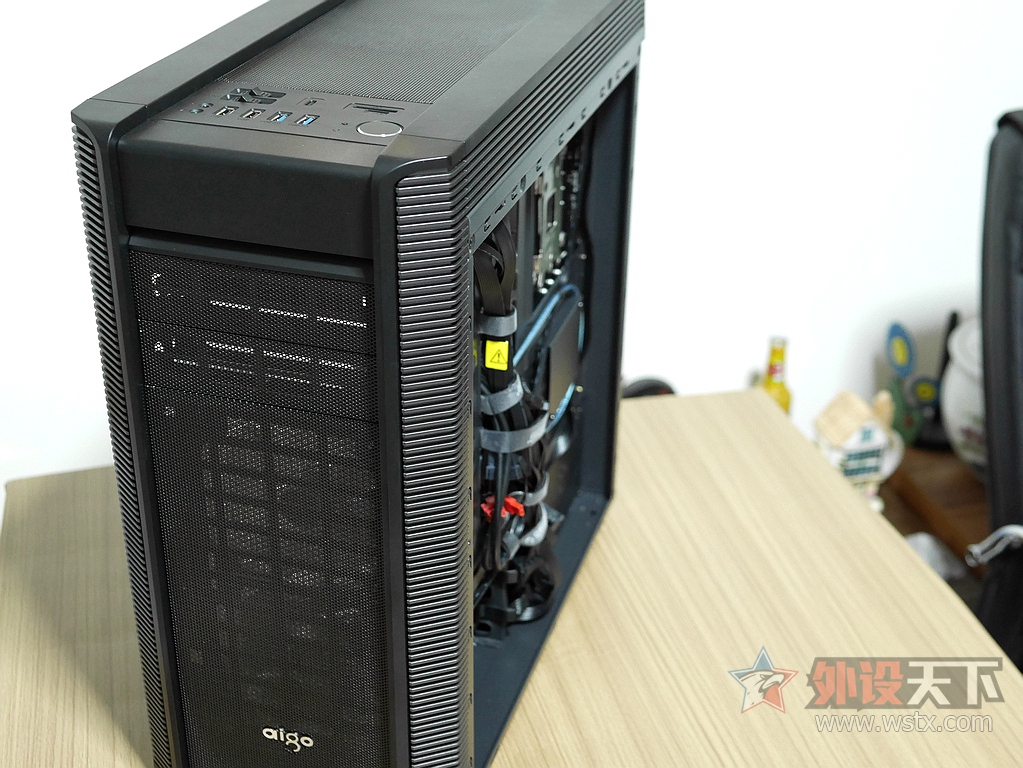

机箱背部的接口，从机箱前后都可以看出机箱属于宽大型，背线部分预留空间是想当的充沛。

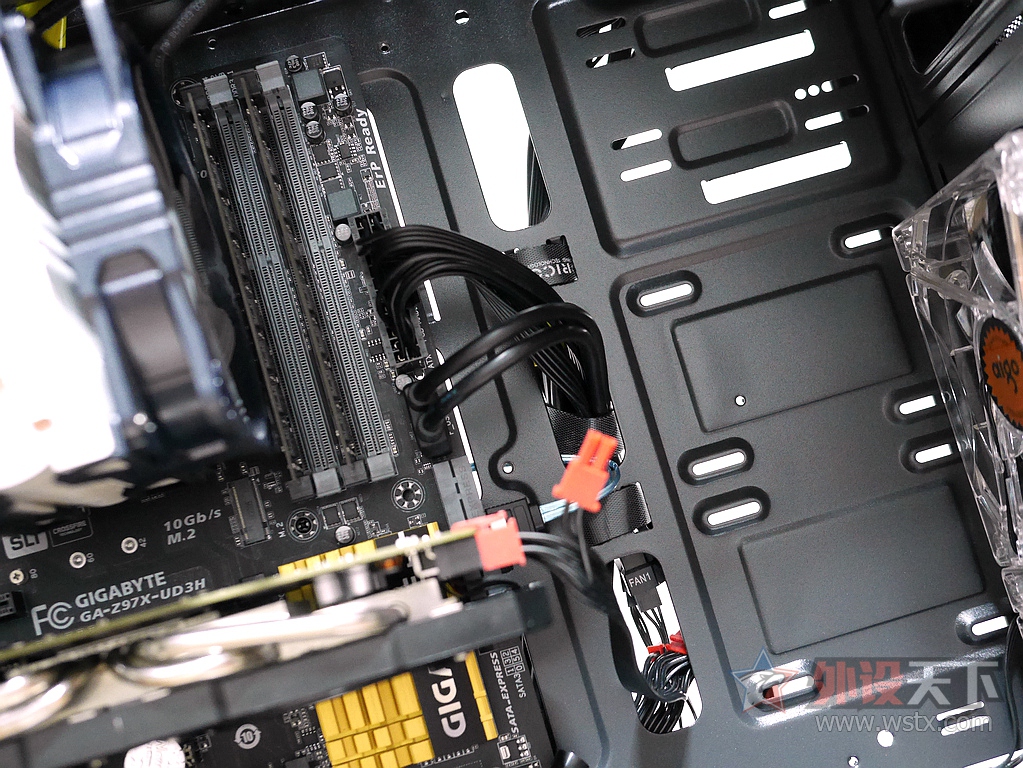

主板电源、前置面板USB3.0插头、硬盘线和显卡电源线都是从背线孔穿过，其实爱国者发现机箱的背线孔是双排，主板挡住了一排。


前置面板功能较多，因为有双USB3.0、双USB2.0、两个风扇开关、读卡器、电源开关以及reset开关，所以实际上面板线还是比较多的，用这种毛勾的扎带捆绑更为轻松一点，捆好以后也不用安心空间问题，完全足够盖上左侧面板。

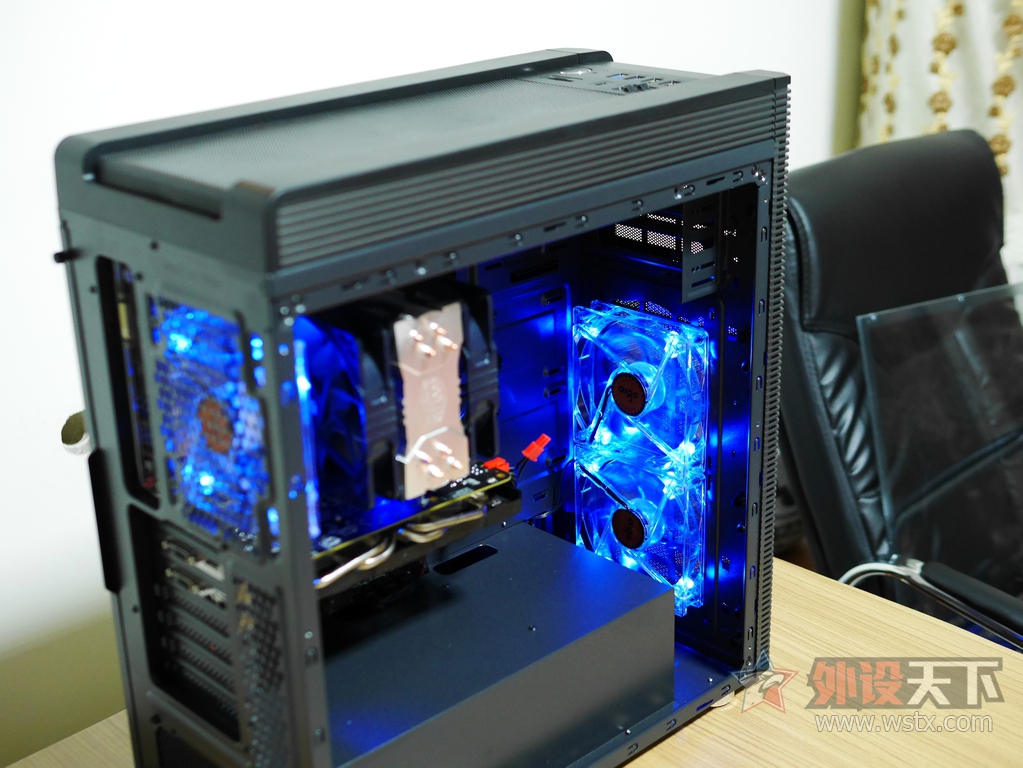

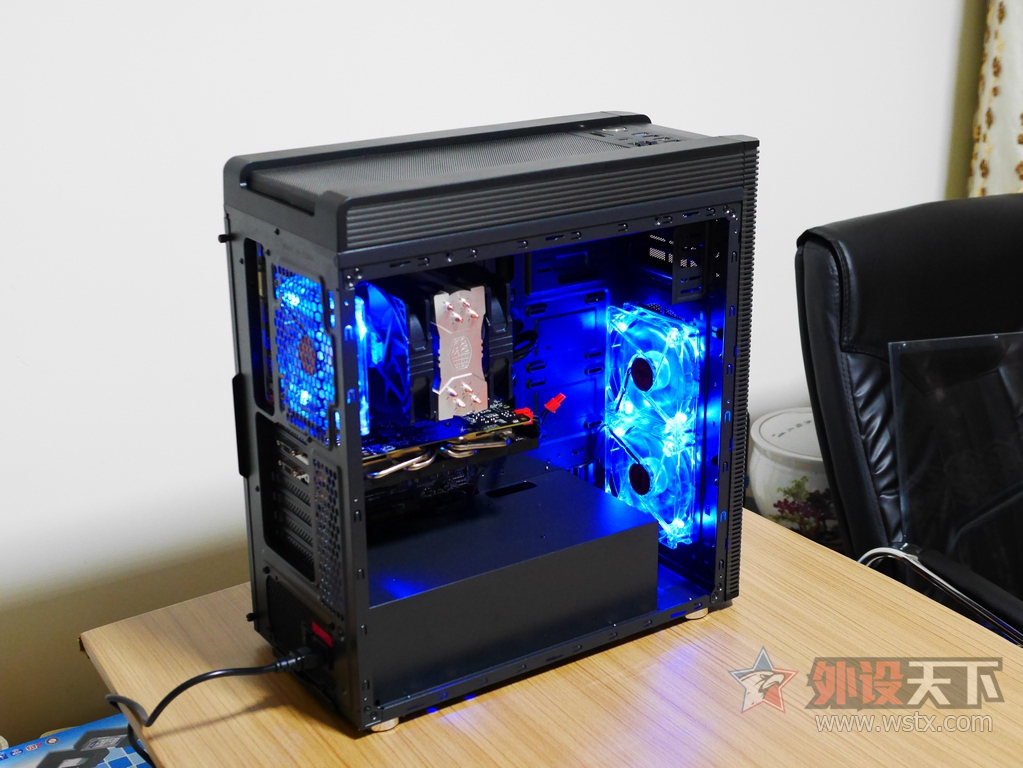

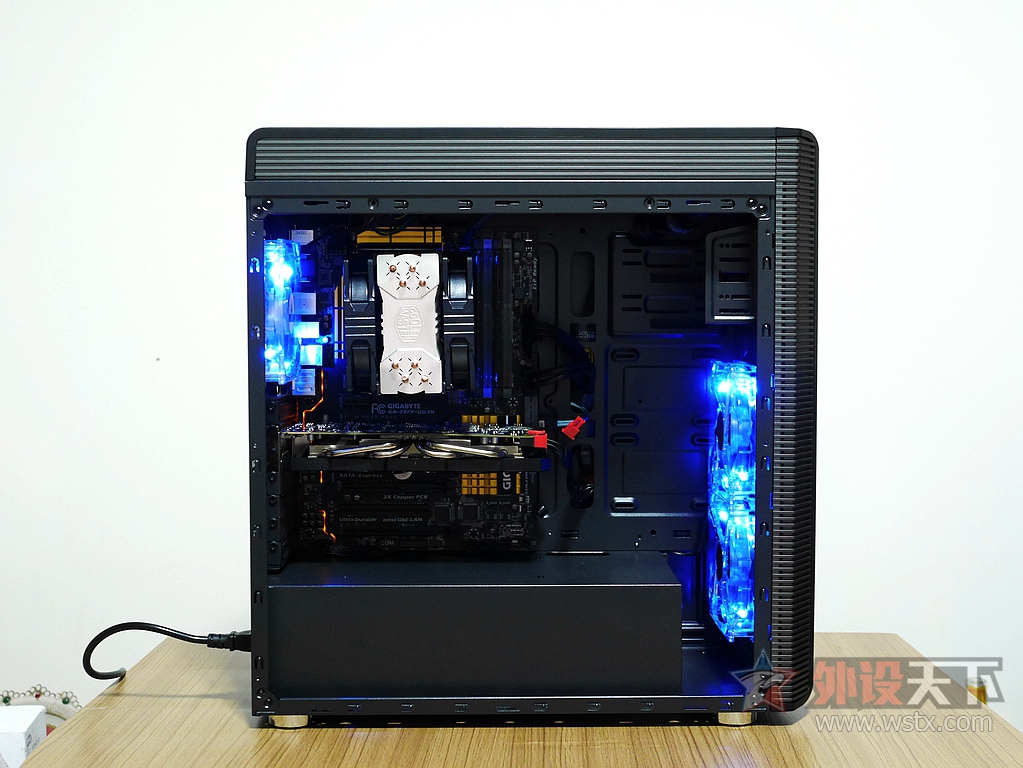

装好通电开机，前后置风扇都会亮起，前面是两个，后面是一个，因为是分体式架构，所以前面没有遮挡物了，也利于整个机箱的风道效率。






后面的风道抽风风扇，

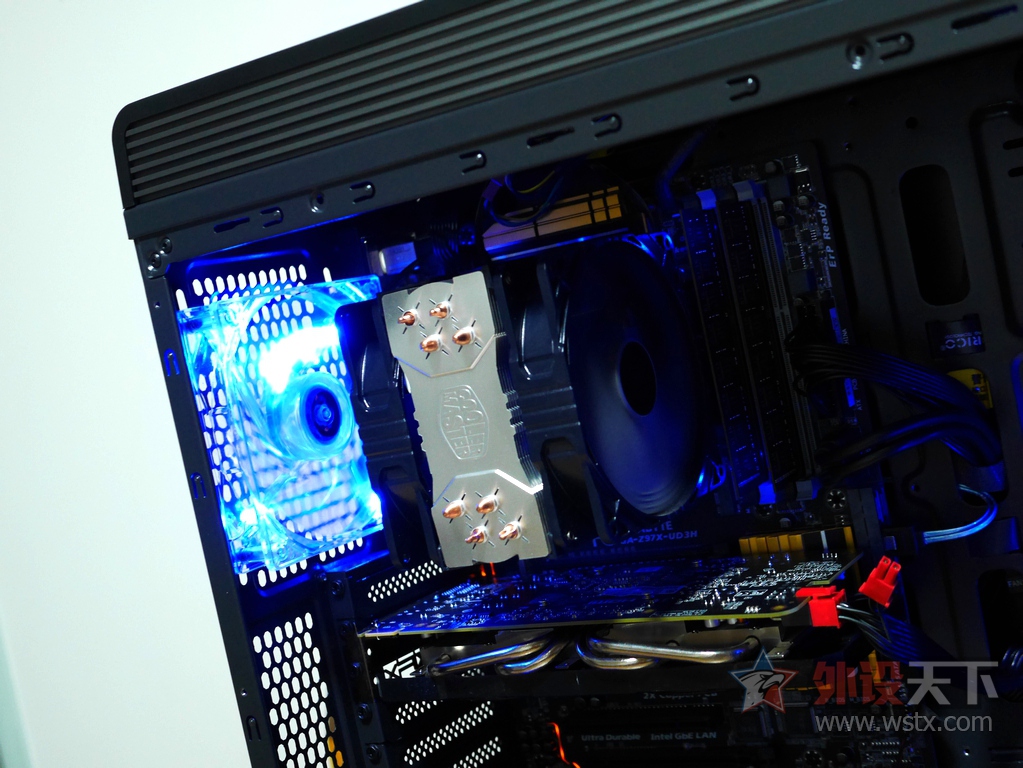

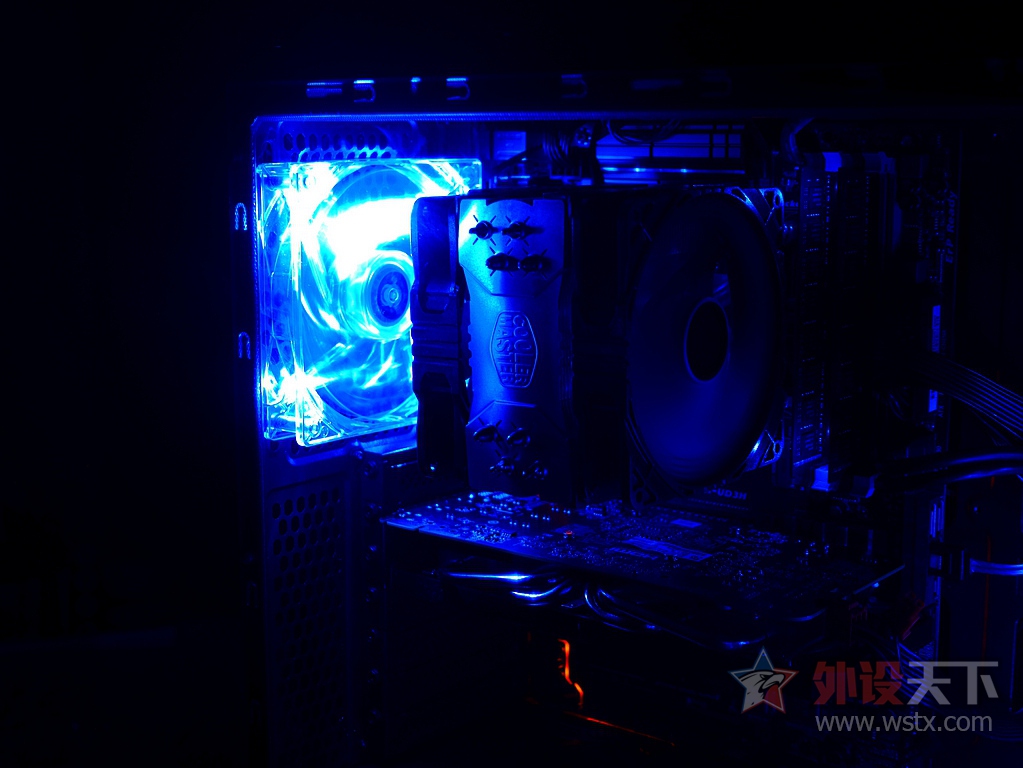

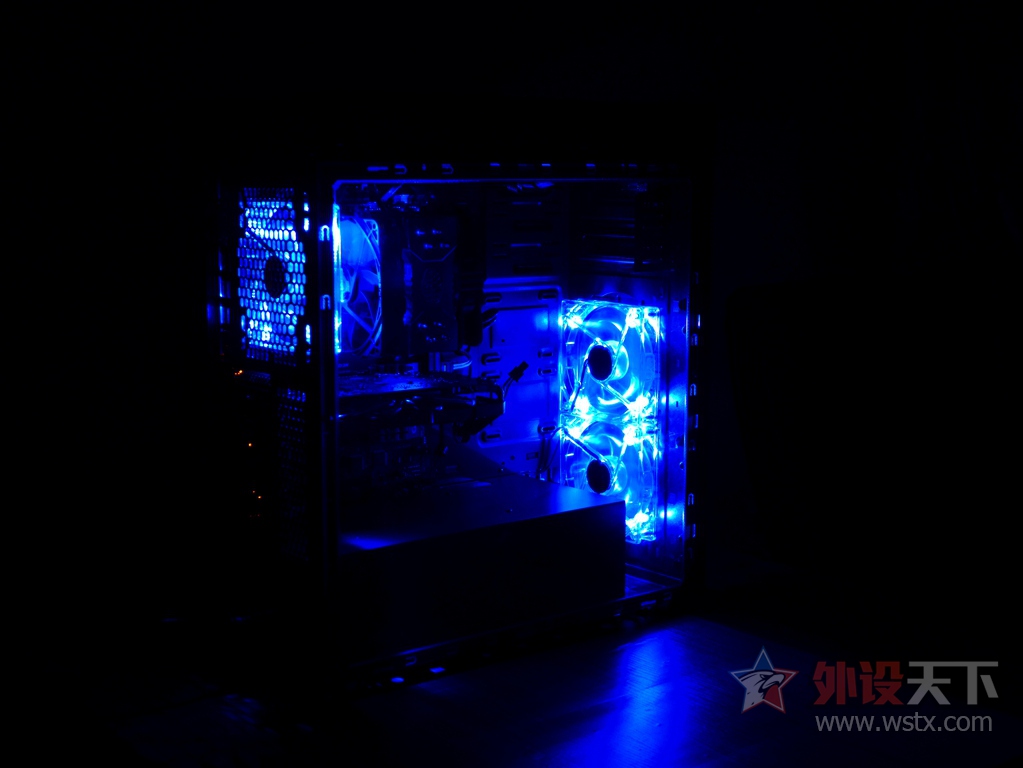

关了灯看看效果，

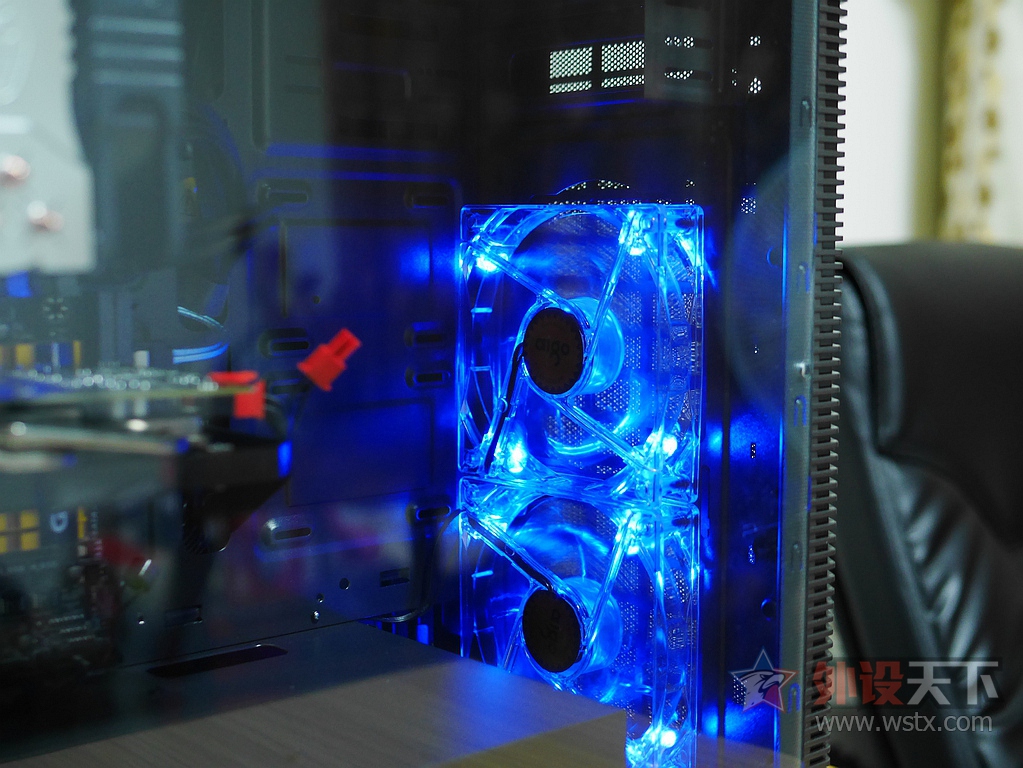

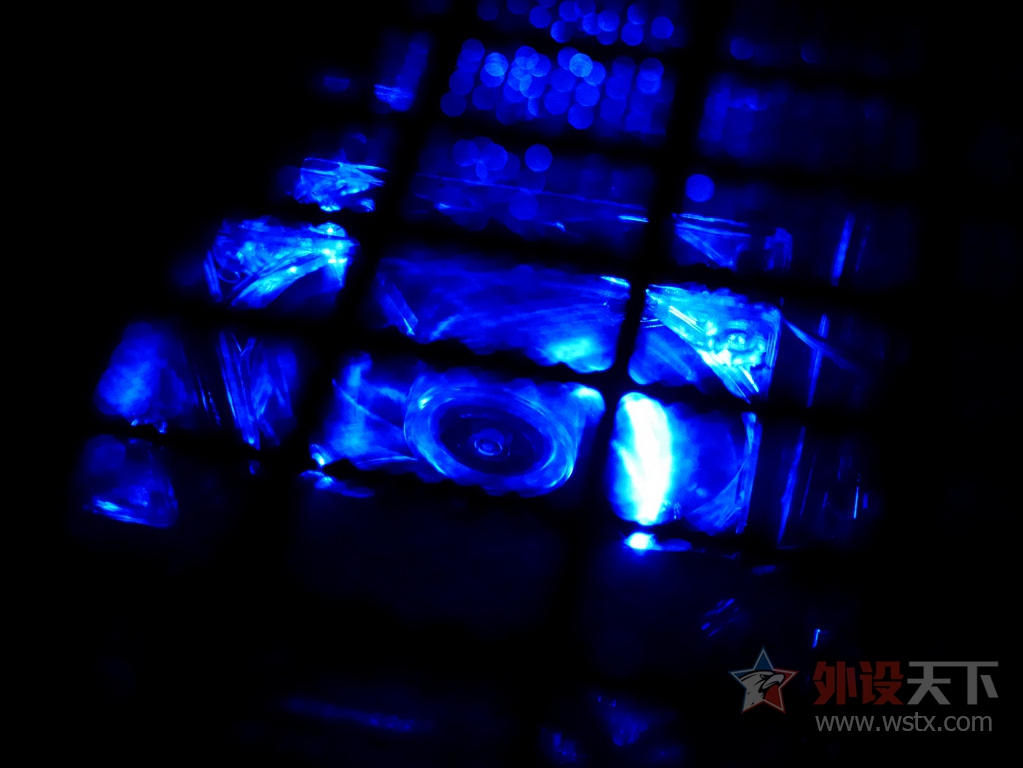

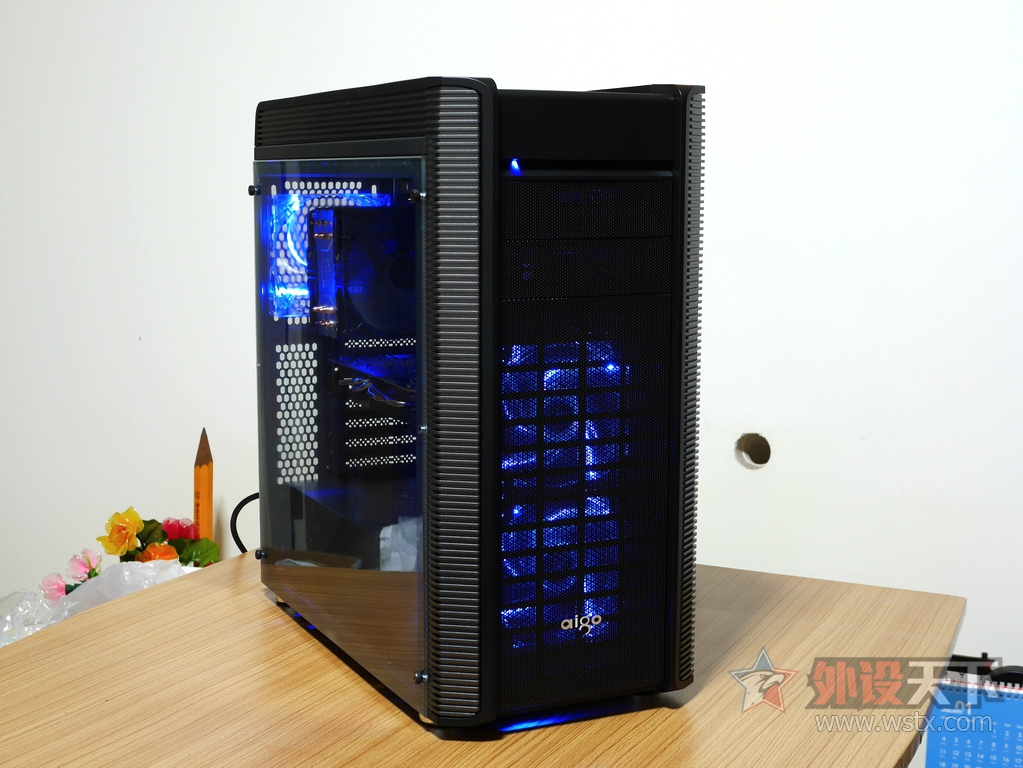

把侧透板盖上，正面看看效果，前置两个风扇通过网罩看去还是不错，若影若现的炫光感觉，

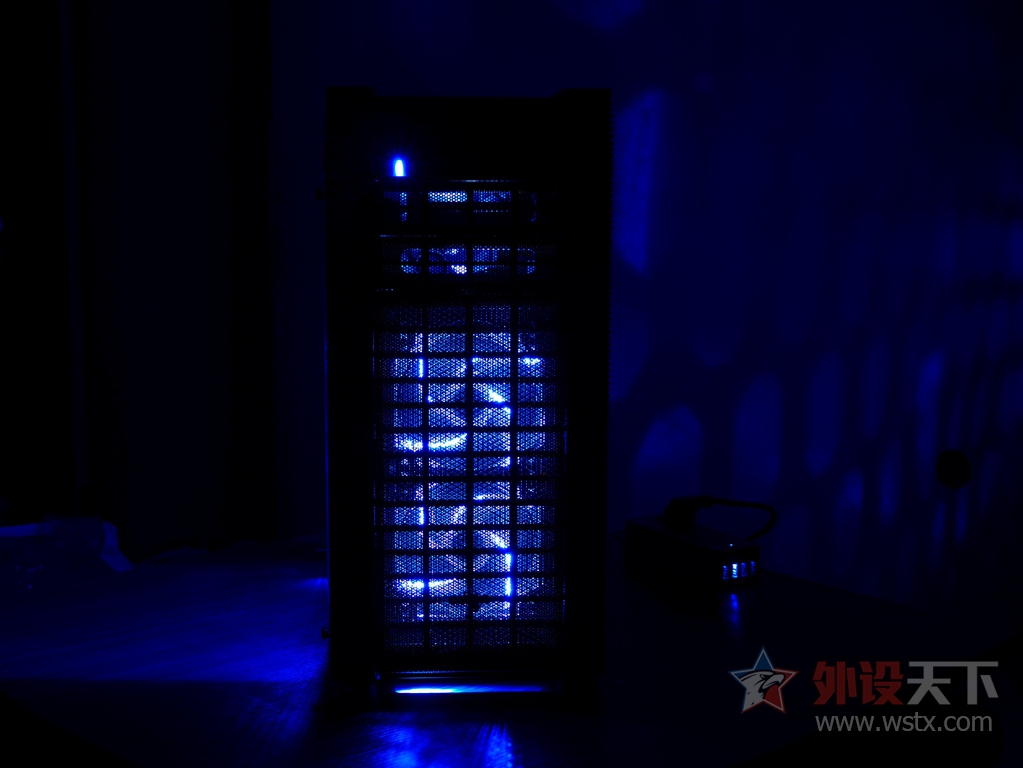

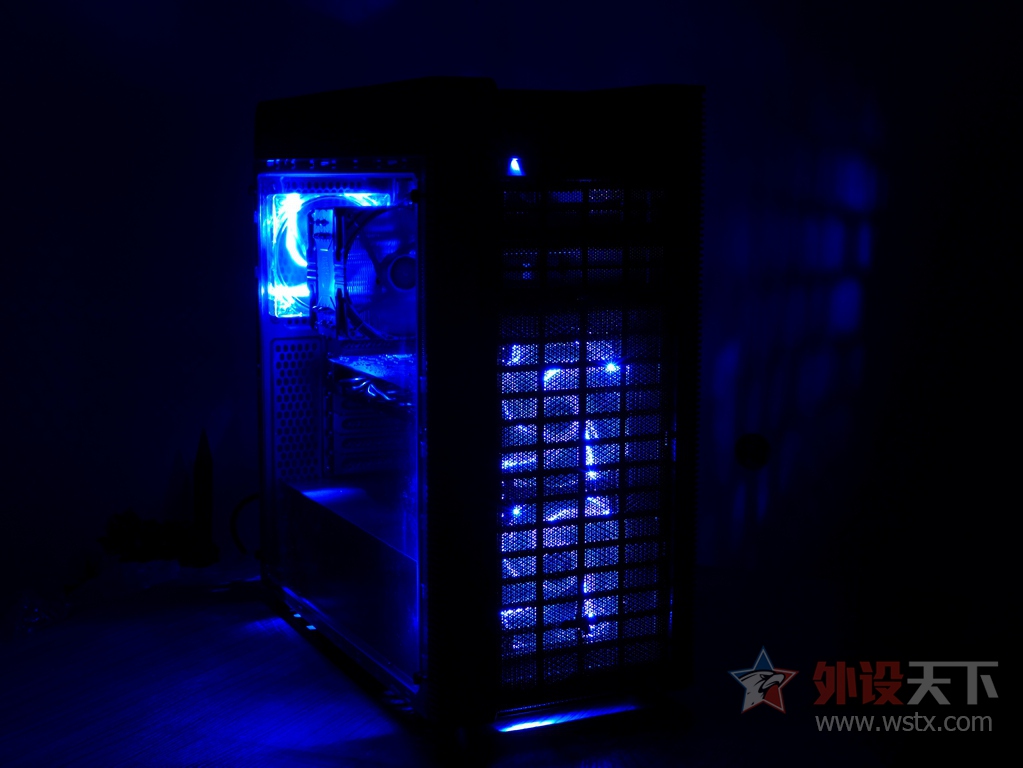

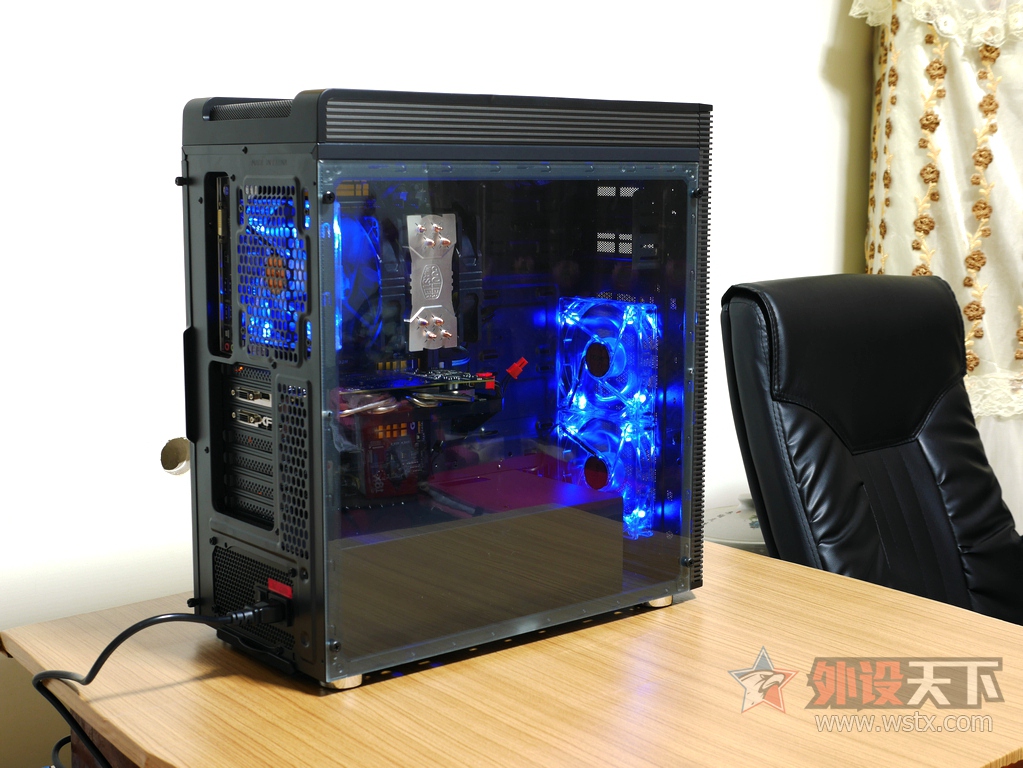

盖上测透关灯效果，

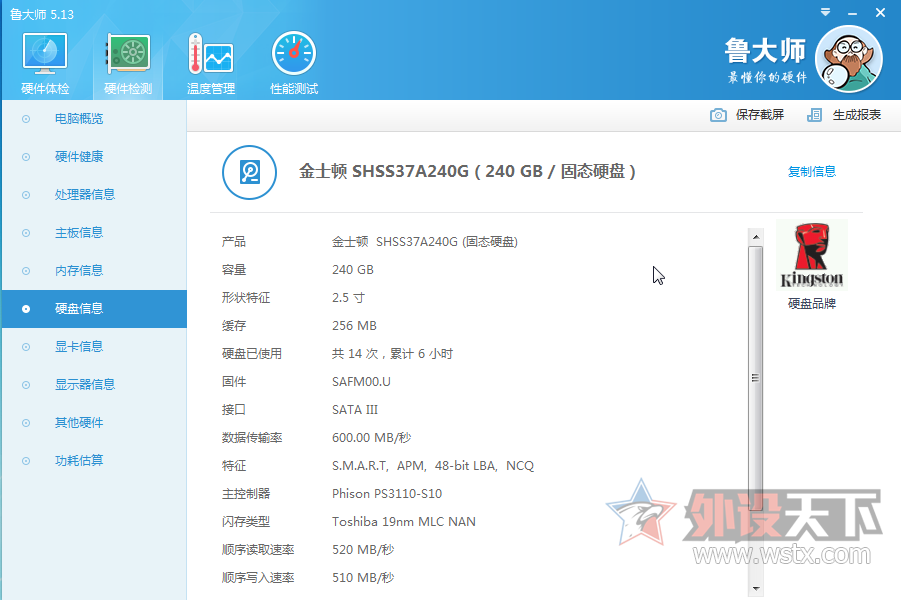

下面简单测试一下劳动成果，整体配置，把以前的金士顿240G固态换成了更为放心快速的金士顿HyperX Savage240G SATA3固态硬盘，HyperX系列固态硬盘大部分都是东芝MLC颗粒，官方保证绝不用白片，所以也更让人用起来放心点。增加了一个讯景R9 370 4G黑狼显卡，用鲁大师、TxBENCH、 CrystalDiskMark、ATTO Disk Benchmark、3DMarkVantage、、PCMARK7、PCMARK8、系统自带等常规测试一下看看性能表现如何，

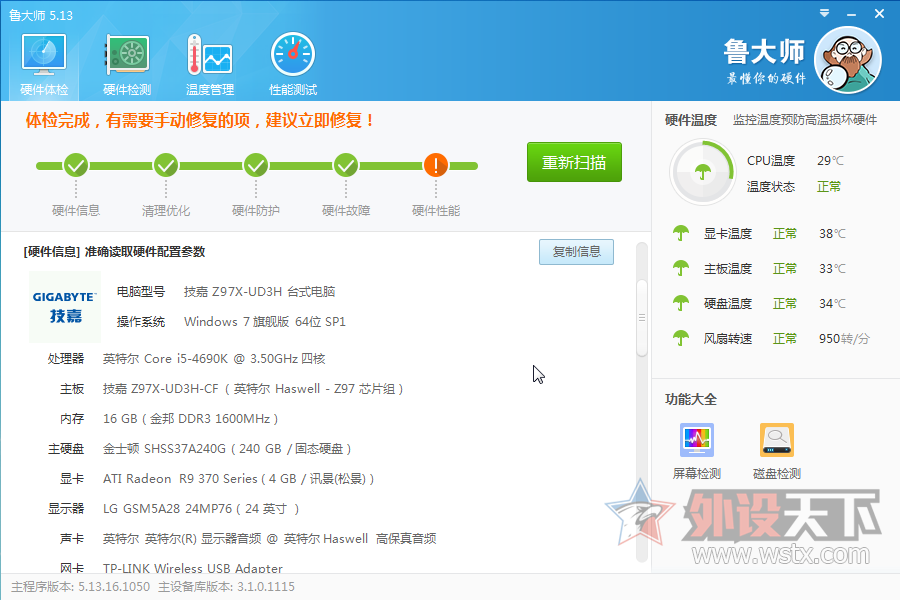

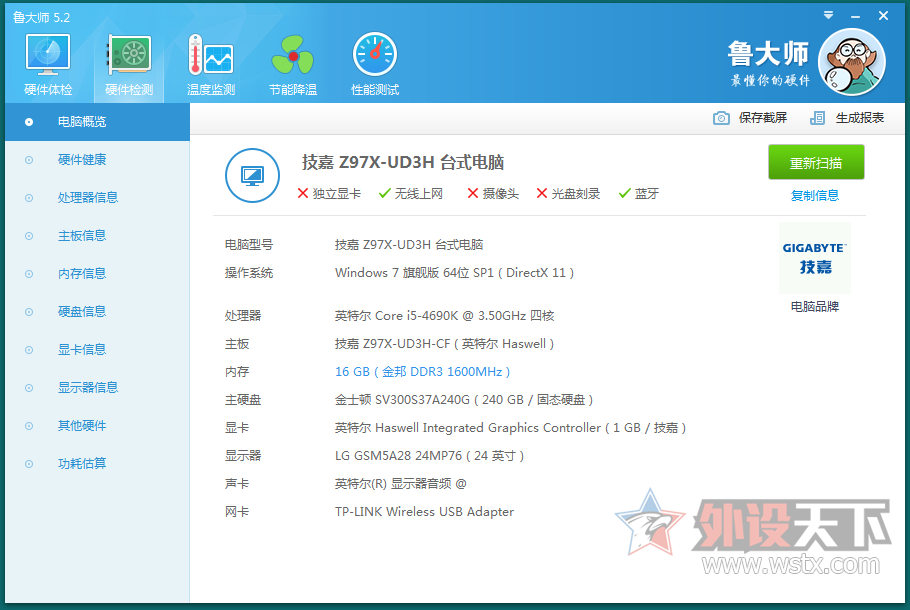

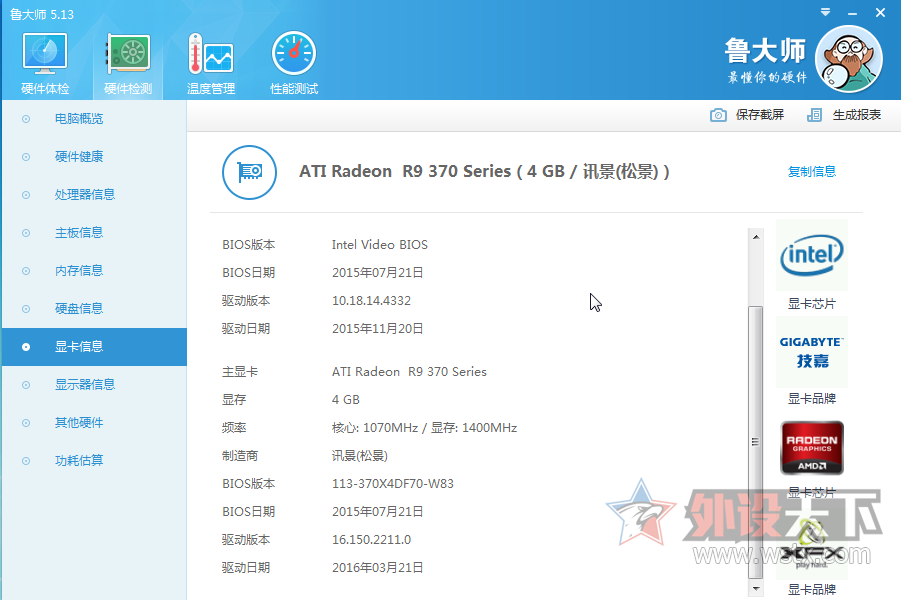

除了换上了爱国者发现机箱和爱国者电竞500W金牌电源以外，另外其实就是换了SSD和显卡，鲁大妈硬件检测图：

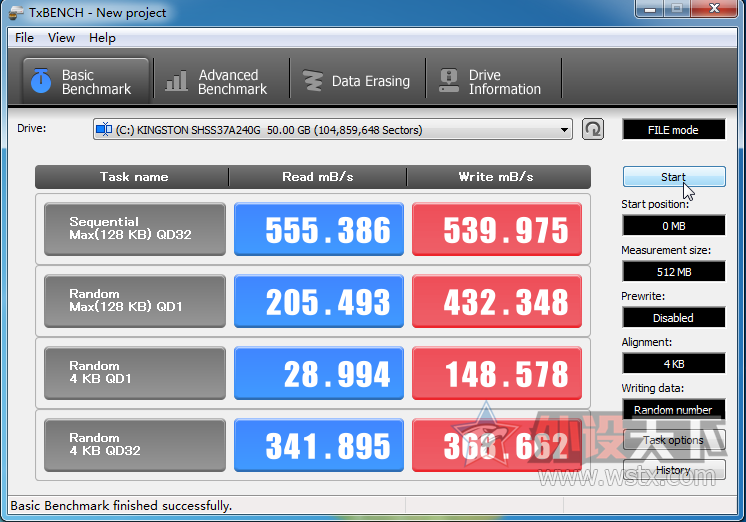

先来看看金士顿HyperX Savage240G SATA3固态硬盘的表现，用常用的TxBENCH进行测试，读取最大555.386MB/S，写入最大539 MB/S， 这跟产品包装上写的最大读取560MB/S和写入最大530MB/S的速度是基本符合的，误差很小。4K随机读取是28MB/S，写入是148.578MB/S，表现完全正常。

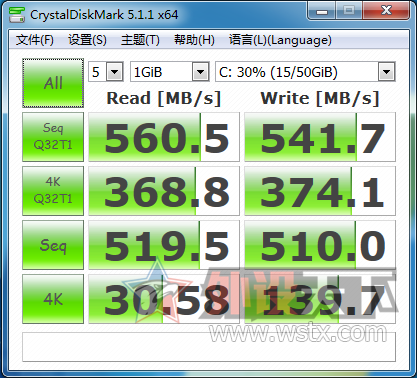

CrystalDiskMark软件测试金士顿HyperX Savage240G SATA3固态硬盘的表现比TxBENCH更好，读写都是超过了产品包装上的速度，4K速度达到了读取30.58MB/S以及写入139.7MB/S。

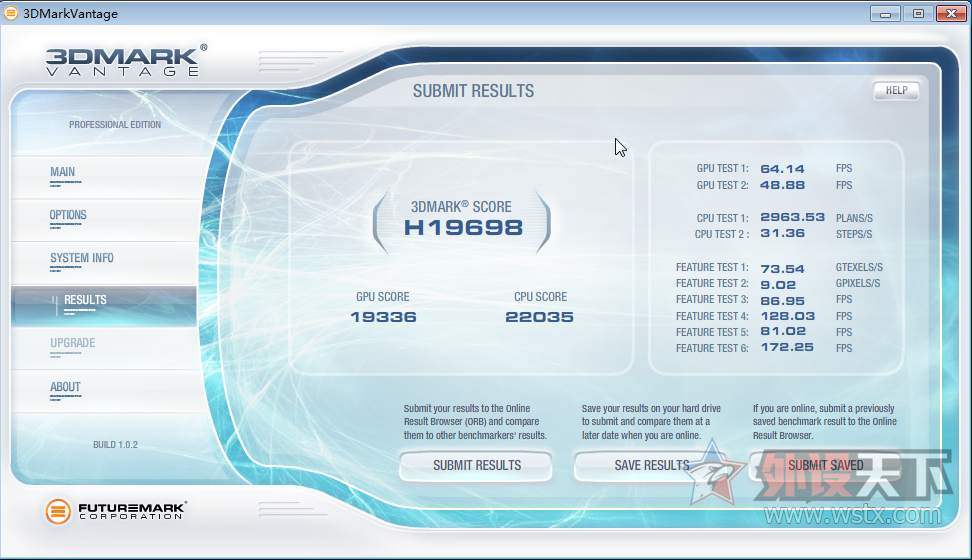

正好优盘里有3DMark Vantage，就用它测测显卡吧。测试结果得分为19698分，其中GPU得分为19336分，CPU得分为22035分。

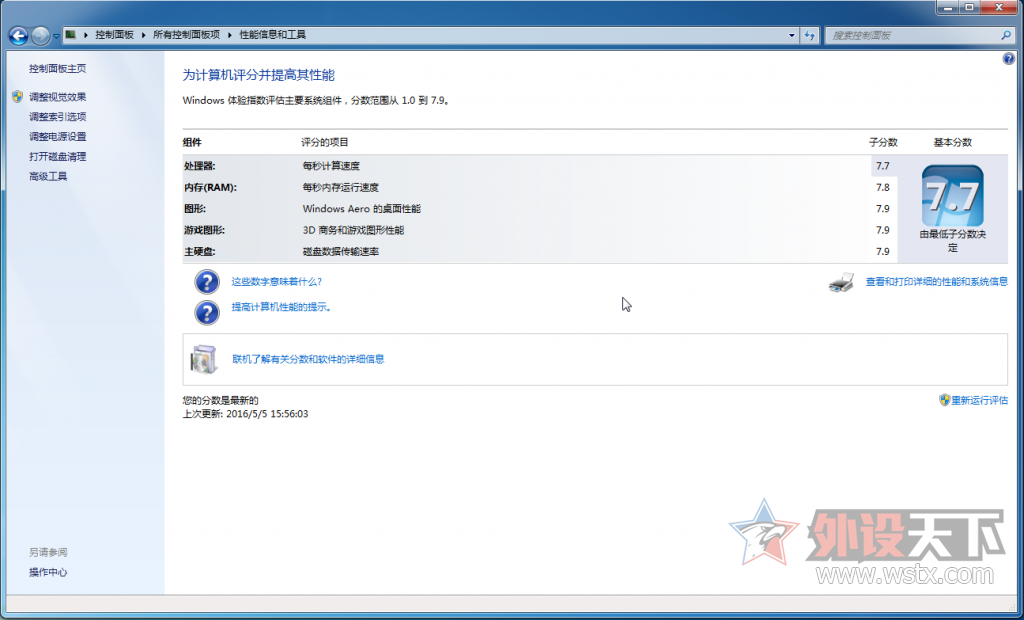

64位WIN7自带系统得分为7.7分，图形硬盘均为7.9分，相比较前面的集成显卡和白片的240G提升了不少。

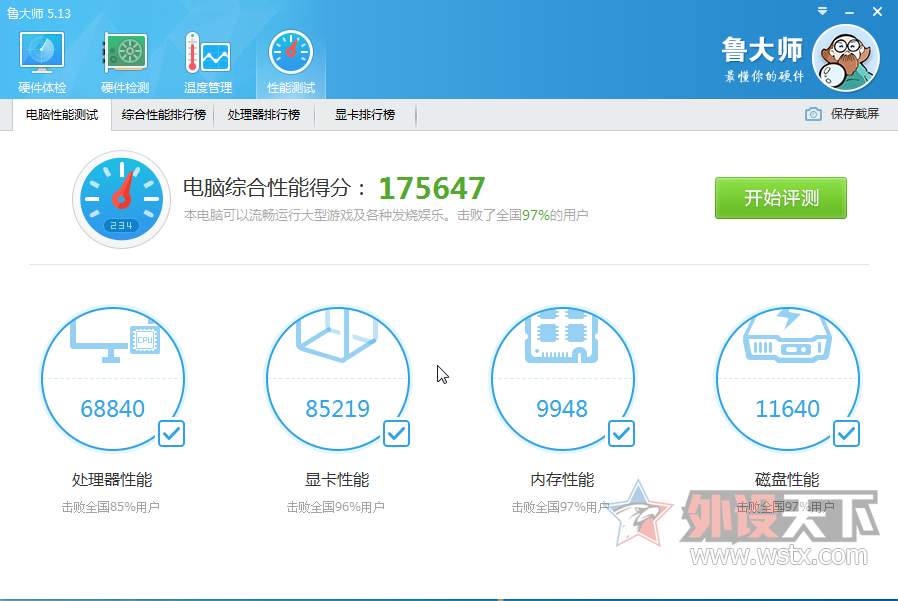

鲁大妈综合测试得分175647分，显卡85219分，磁盘性能11640分，

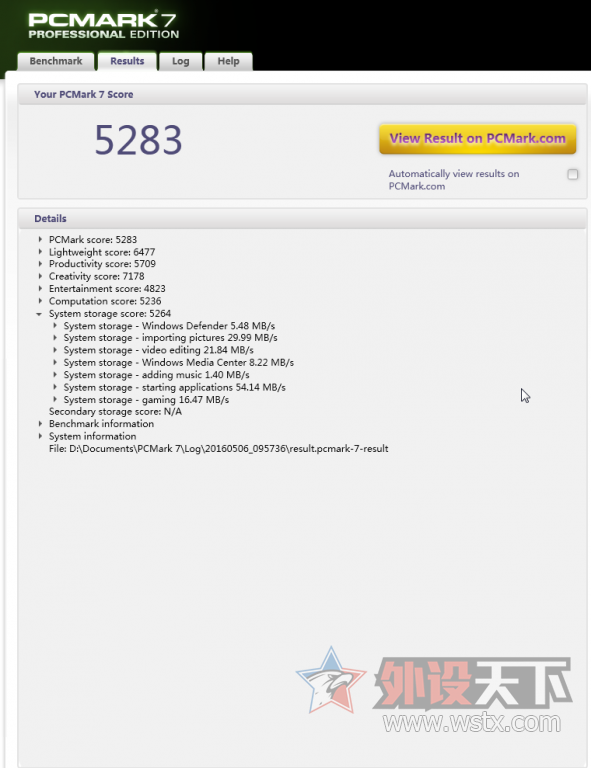

PCMARK 7是新一代的用来取代PCMARK Vantage的系统综合性能测试软件，测试综合得分5283分，金士顿HyperX Savage240G SATA3固态硬盘得分为5264分。

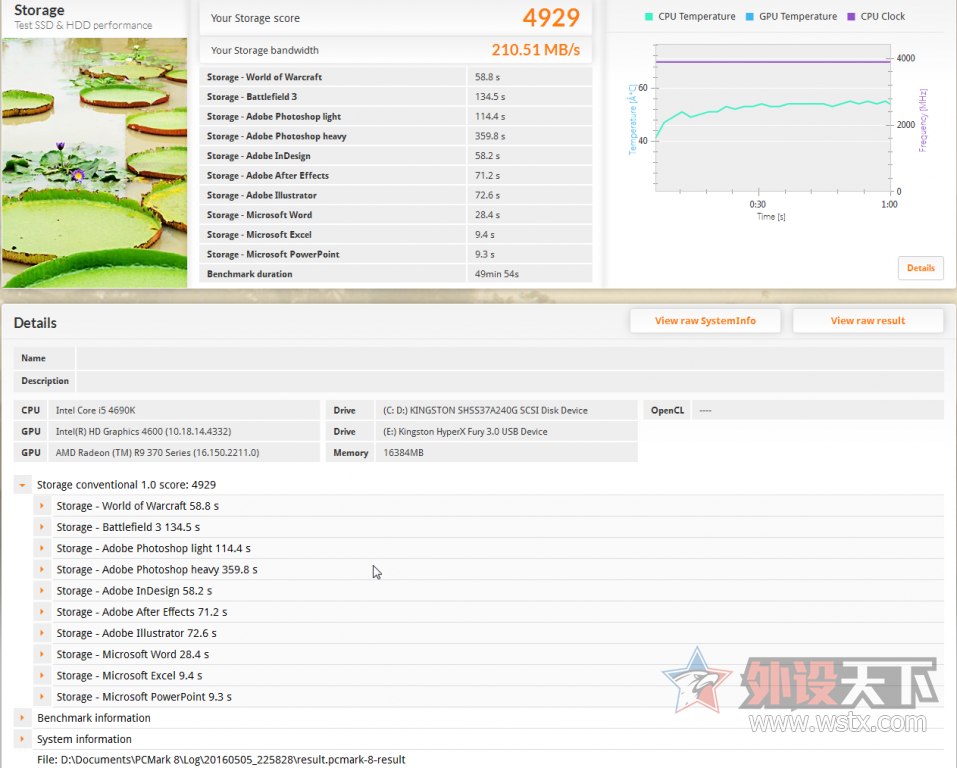

PCMark 8是一套针对PC系统进行综合性能分析的测试套装，更加实际应用的测试，其实更适合在WIN8下测试。只测试了一下磁盘部分，得分为4929分，磁盘带宽210.51MB/S。


对于这次升级个人还是比较满意，完全满足个人需求了，提升了整机的图形处理能力和磁盘性能，另外机箱走线更为整齐容易，未来拓展性比较好，写到这里又入手了一个西数1TB蓝盘用来存点大文件和备份点重要资料，线下实体店280元，又比我去年买那个跌了90元，真够便宜的。
