【DIY文化月】Diao斯舍不得换鼠标，只能自己换微动

qubick · 发表于 2016-5-9 09:53

本帖最后由 qubick 于 2016-5-9 14:08 编辑

响应管理号召，加上DIY 文化月标题，积极参加论坛活动哈

先简单介绍下，本d 斯宅男一枚。 2013年初入手雷蛇的那伽梵蛇鼠标。不为别的，当时是一名WoWer玩家，就冲这个鼠标按键多所以入手。辗转几年使用，鼠标左键已经让我蹂躏的无法使用了( 轻点一次，会自动点无数次，感觉要she 出来的样子)。无奈最近手头经费有限（主要是财务部长不批钱）所以就一直凑合着用。
直到有一天想起来，鼠标微动是可以自己换的，才恍然大悟。本D斯，别的本事没有，就是动手能力强！说干就干。准备工具

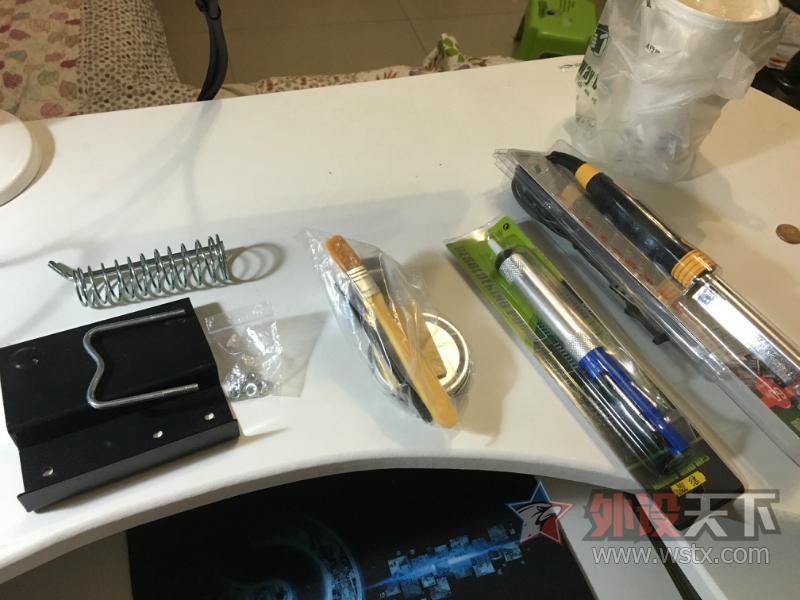

省掉两顿饭钱，Tao宝购入焊接工具一套，包含支架+刷子+松香+吸锡器+电焊笔+锡丝1米+镊子两个（尖头弯头各1）

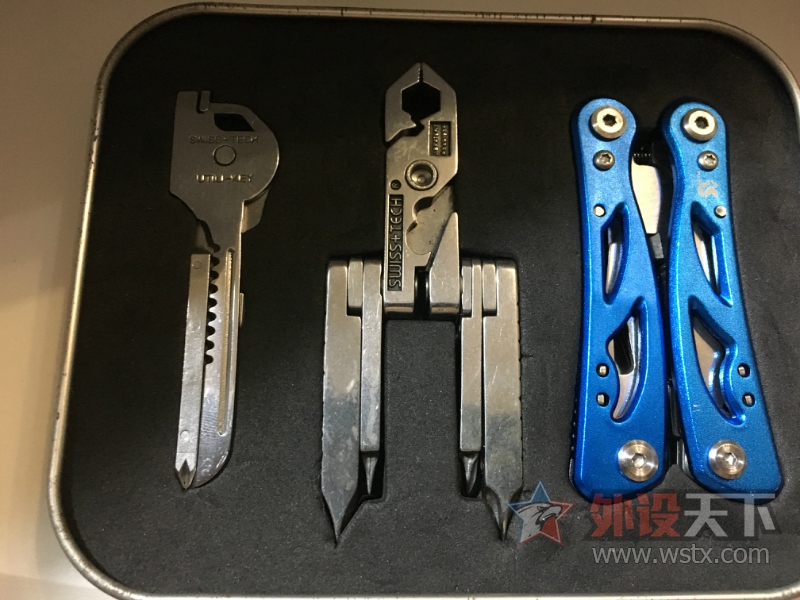

拆装工具是老A 38+1.还要用到我的 SWiSS 万能小助手。当时美亚购入，多次使用非常顺手啊

下面拆解步骤相信各位大神都不需要知道了吧，这篇主要是心得，挑重点讲：

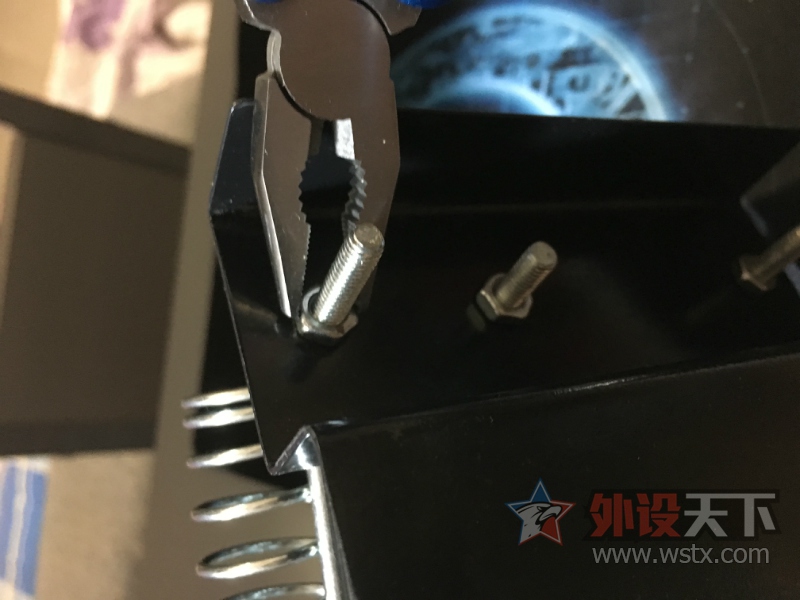

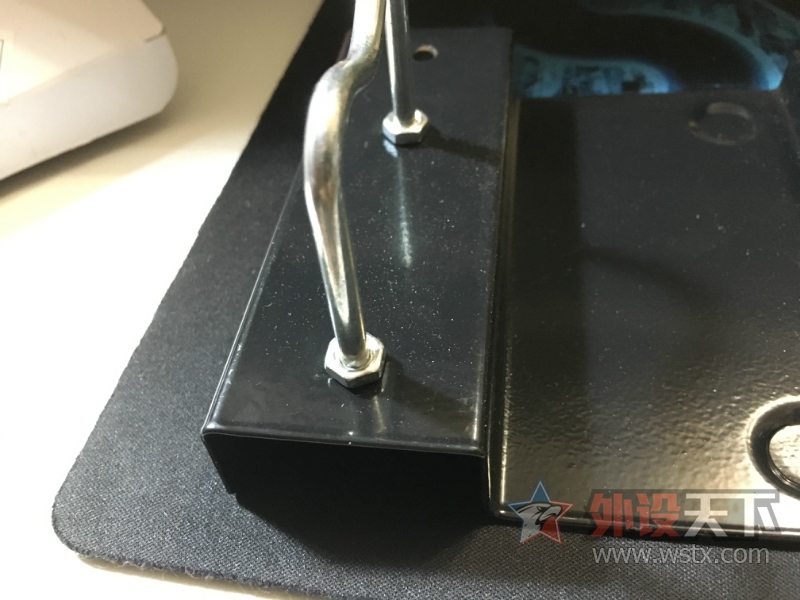

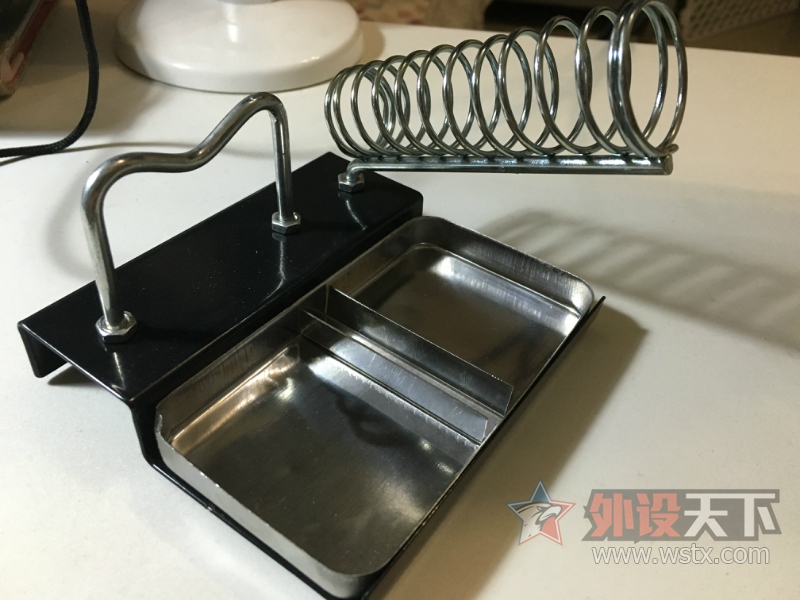

首先是装这个支架，包装里面配了很多的螺母，开始装的时候才发现，固定这个架子的时候上下都要上螺母，一是为了好调节，二是调节之后可以固定紧。毕竟等会用来放烧热的电焊笔可不是闹着玩的，万一倒下来砸到自己那就要上医院了。

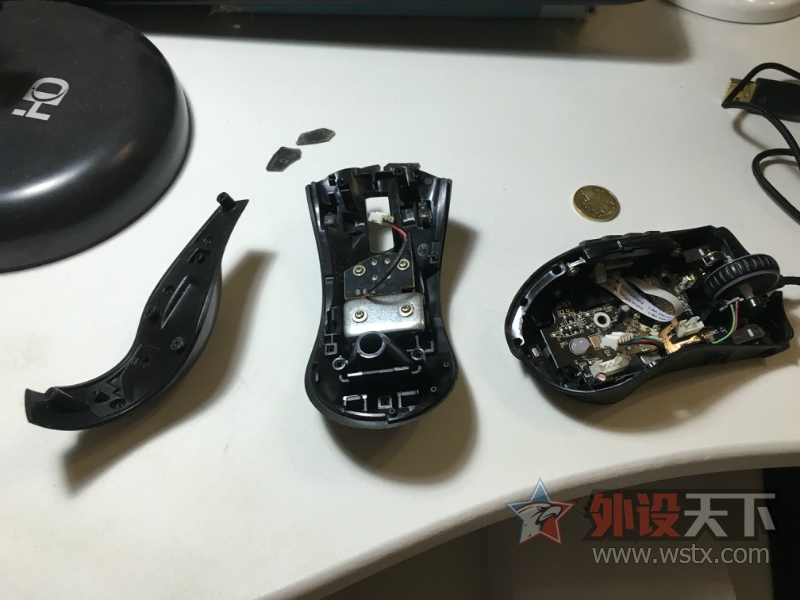

其次这个鼠标拆解不复杂，底部脚垫注意用家里吹风机热风吹一分钟就可以轻松拿掉。拿的时候可以用个5毛钱顶一下，或者用其他平头工具顶开。

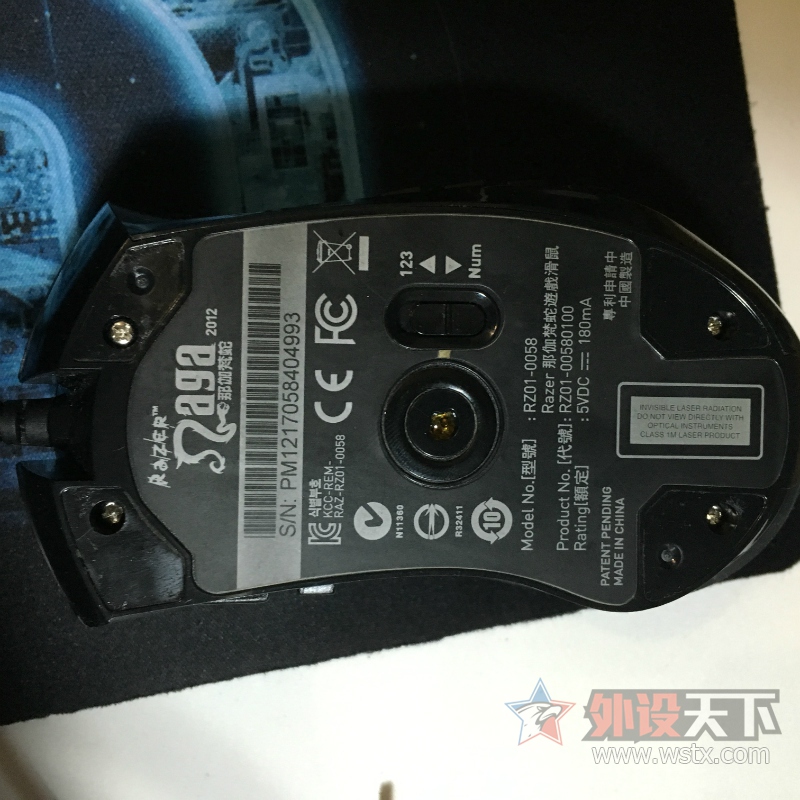

脚垫全部拿掉是这个样子：

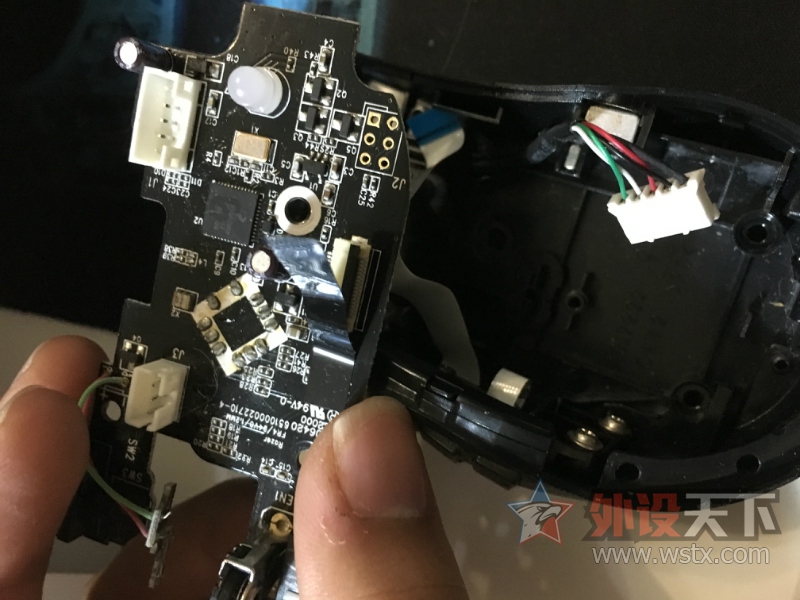

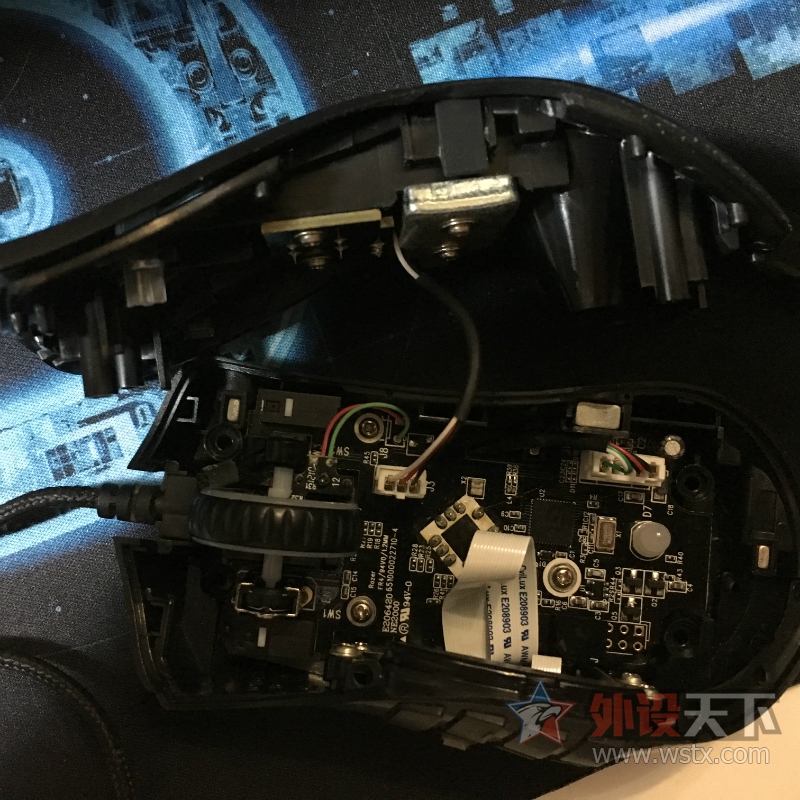

再其次，这点很重要，螺丝拧下来没难度，难度在于里面的线的拆解。娜伽梵蛇除了本身主板以外，还有上盖板、侧键盘板、和滚轮旁边的灯板。拧掉螺丝以后稍用力就能打开上盖，但是不要直接拿掉因为上盖板上有线连接到主板上。所以轻拿，拆线！

拆线的时候，尽量用镊子。如果你要用手拽可以，但是注意不要碰坏旁边主板上的电容。。

然后就是拆微动。我的电焊笔试60W 的，加热速度很快。开始不知道热没热，就学网上大神的方法，把笔放到松香里，如果松香立即冒烟融化，说明温度就差不多了。或者你直接用笔去碰下锡条，如果锡条会融掉说明温度够了。
溶锡，换微动大神分享够多了，我就不班门弄斧了。只是我拆的时候有个小插曲，在吸锡器，电焊笔之前切换的速度总是赶不上锡块凝固的速度。最后我的方法是，暴力....融掉以后就往桌子上磕。。微动会一点点被顶松。。。不过此方法不推荐，容易弄坏鼠标

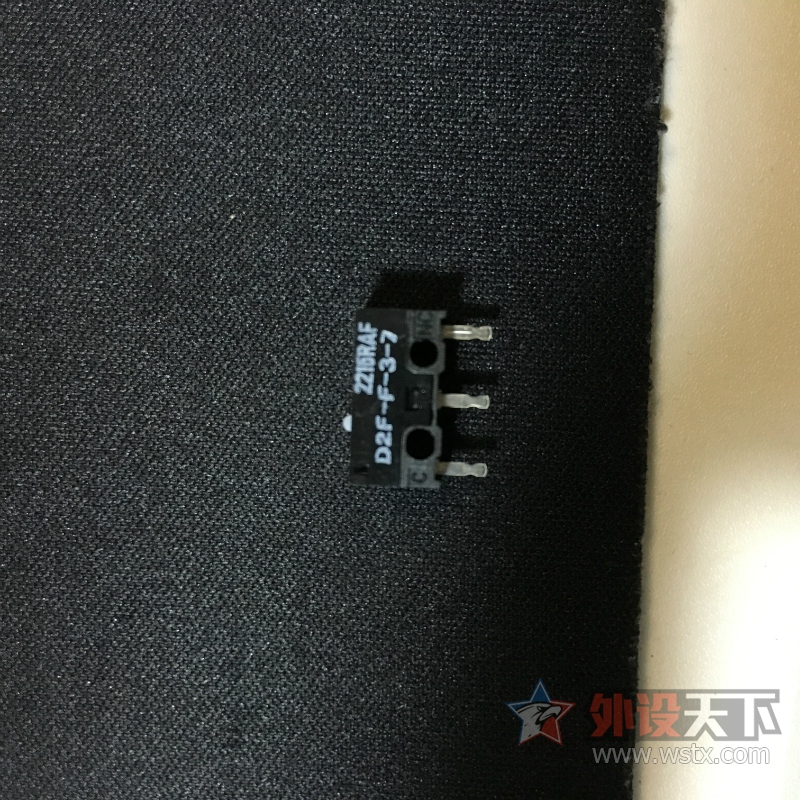

这个就是网购的微动。一次买了两个，一个备用。

换上以后看不出任何区别

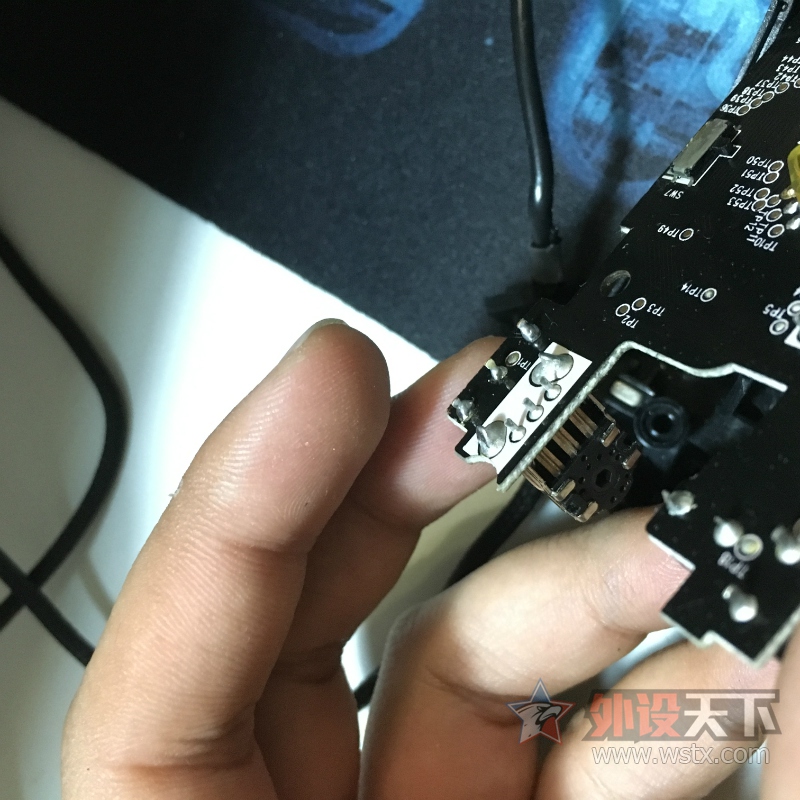

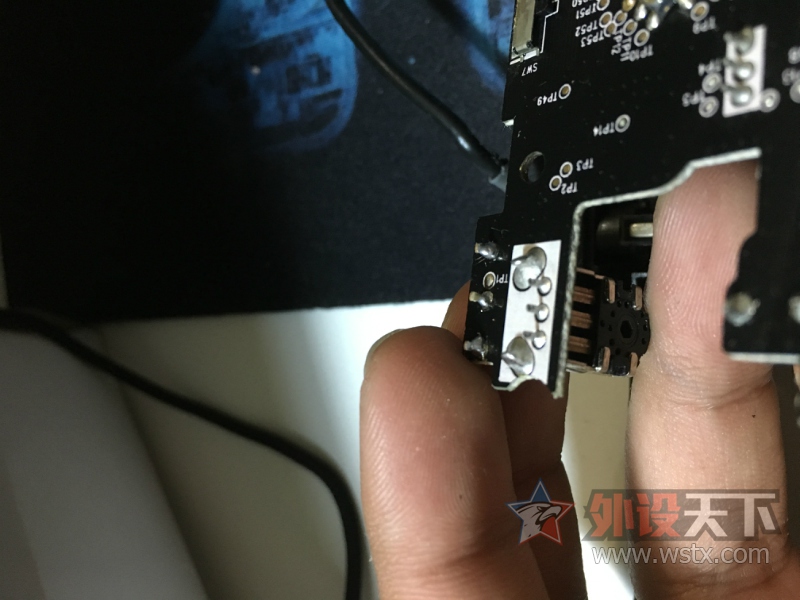

我的焊接手艺，大家看看就好...

看看就好...

换上新微动，焊锡的时候。我的经验就是。每次左手拿3厘米左右的锡条。可以和微动针保持45度角。先把锡条融掉一小点，让它粘连到微动针上，然后一手拿主板，一手用电焊笔一点点融掉锡条并慢慢拨动让其全部包裹在微动针四周。
注意每次锡条千万不要焊太多。三个触点每个一点就够了。太多反而容易出现短路短接

焊接完，准备组装回去。。。

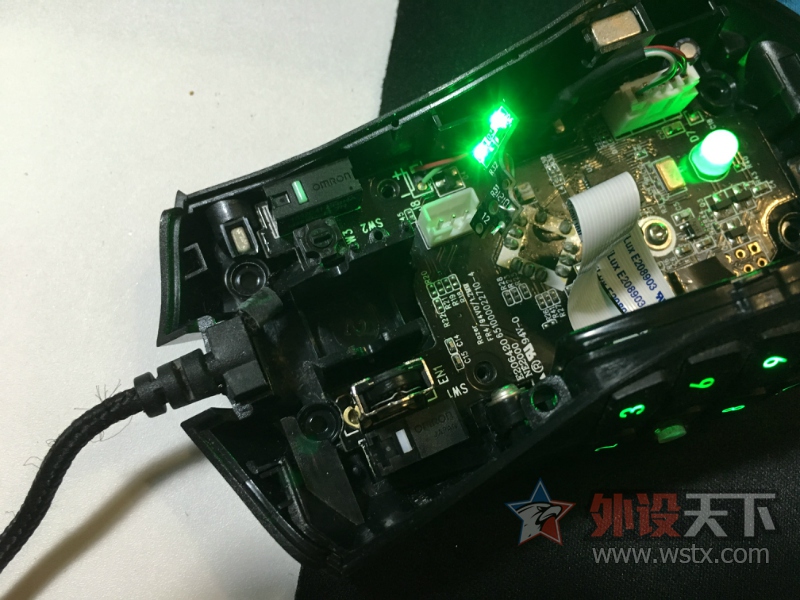

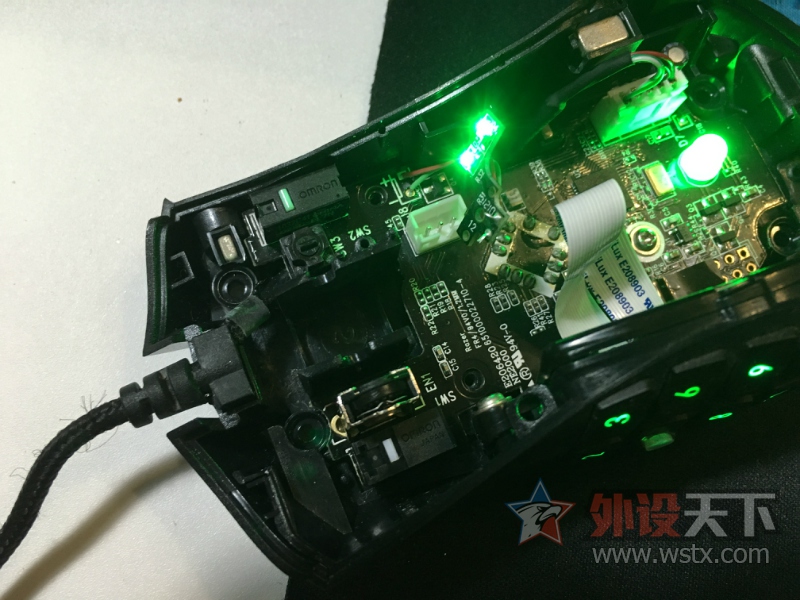

但是，分享最后一点心得，盖上上盖之前，一定一定一定要接上电源试一试。。不然等你都装好发现哪里有问题再拆开就得不偿失了。

大功告成的图片忘记拍了。。鼠标实在是太旧了，不好意思发给大家看。
欢迎大家提问，虽然我也是新手，但是可以尽可能的提供一些心得。。

各位大神请轻拍

枯藤老树 · 发表于 2016-5-9 10:18

66666，比我焊得好。

碧落残影 · 发表于 2016-5-9 10:27

所有手工贴都值得学习

JOYSAN · 发表于 2016-5-9 10:30

焊的不错啊

asin_huang · 发表于 2016-5-9 10:42

厉害

a786873868 · 发表于 2016-5-9 10:51

求回复

a786873868 · 发表于 2016-5-9 10:51

求回复

CorsaiR__ · 发表于 2016-5-9 10:52

不错不错！可以参加一蛤五月DIY文化月的活动唷！

gato_shin · 发表于 2016-5-9 11:21

不是老手的話這焊點還算可以接受了，加油

Sxka3 · 发表于 2016-5-9 11:56

不是经常焊的人，已经不错了
