适合贼欧\诺普\洛莉塔机械键盘的改灯教程-芯片级

太阳飞驰

注册论坛很久了,一直很少发言.本教程其实发生2015-11-11之后.一直在完善中,最近发现有人已经在用我的不完善教程发类似的帖子了.特发此帖以正本名

(盛美瑞=贼欧=诺普=洛莉塔内部PCB基本是一样的)


2015年机械键盘大幅降价,恰逢掏宝双11 活动.优惠幅度很大,一时手滑.不小心拍了一个盛美瑞87键盘.
买这个键盘原因有
1外观接近斐可尔,本人讨厌悬浮式键帽,觉得容易挂碰.
2茶轴,低价位茶轴确实不太好买到,
3价格便宜.本人不缺键盘,只是想买个新玩具,哈哈.undefined
4不带灯.带灯的话就没有本贴了.哈哈undefined 买之前我抱着赌博的心态,赌它会有灯路,结果undefined

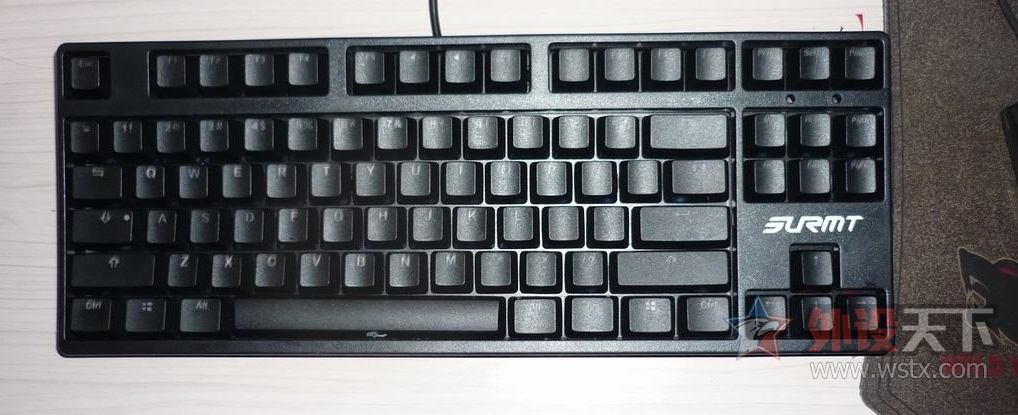

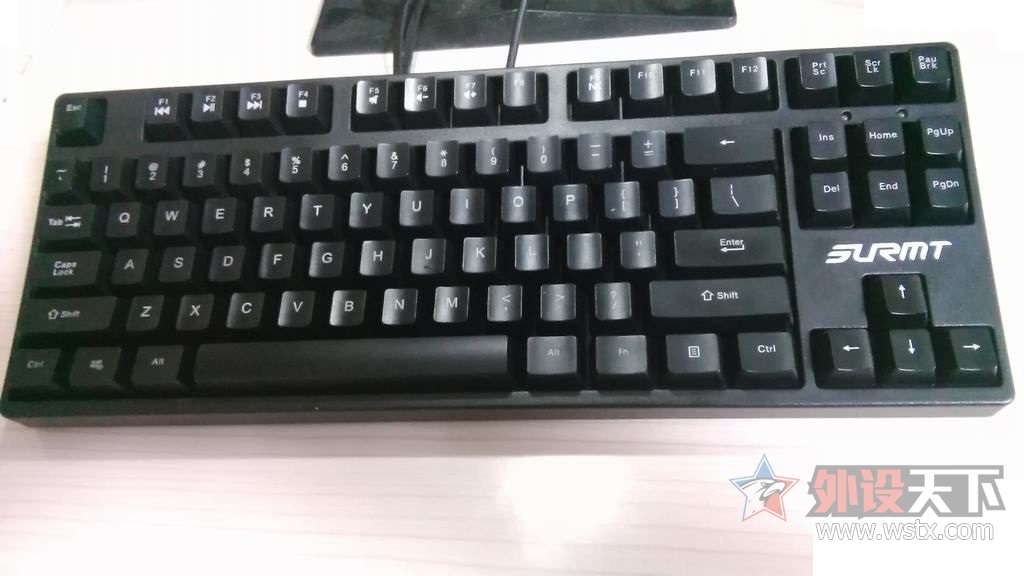

主体键盘,实物还是挺漂亮的,原谅我的华为手机吧
缺点键帽刻字采用了激光填料，略有反光，使用一段时间后刻字逐渐会变黑.影响美观.

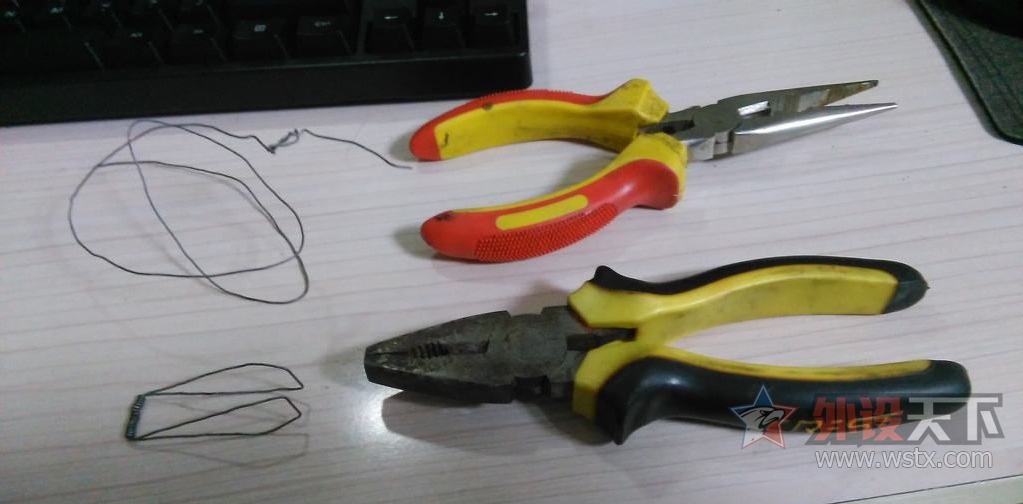

到手准备验货.看看发的是否茶轴，奈何老板没送拔键器。懒得出去买随手做了一个拔键器


凭手感判断是茶轴,打开一看也确实茶轴.键盘轴用的是outemu也就是“高特”轴,我怎么照都看不清,就不上图了到手就拆整个键盘只有一颗螺丝.用十字螺丝刀取下即可.


上面4个卡扣,下面4个卡扣.左右没有卡扣

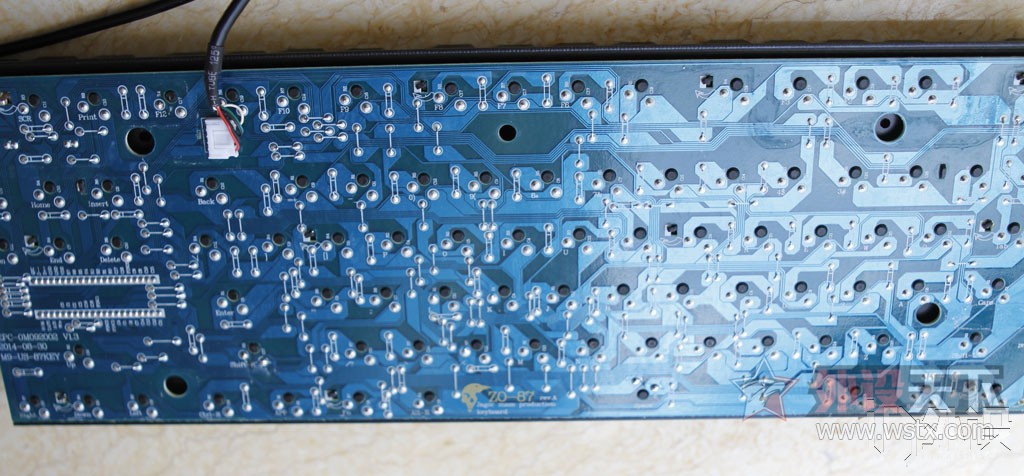

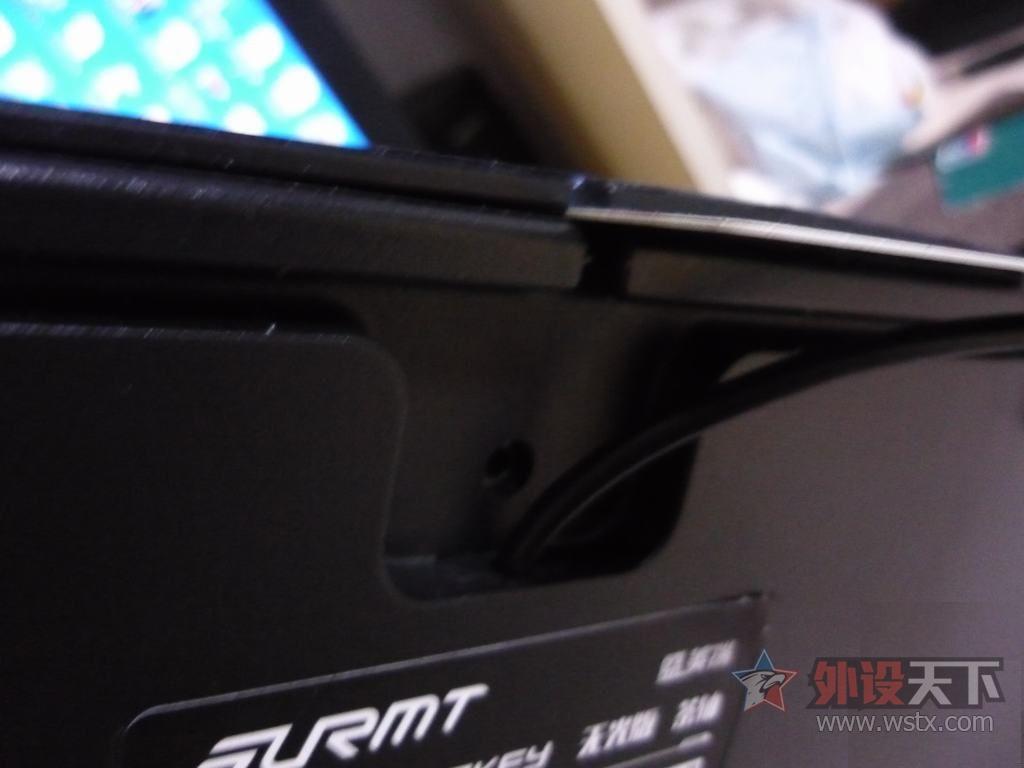

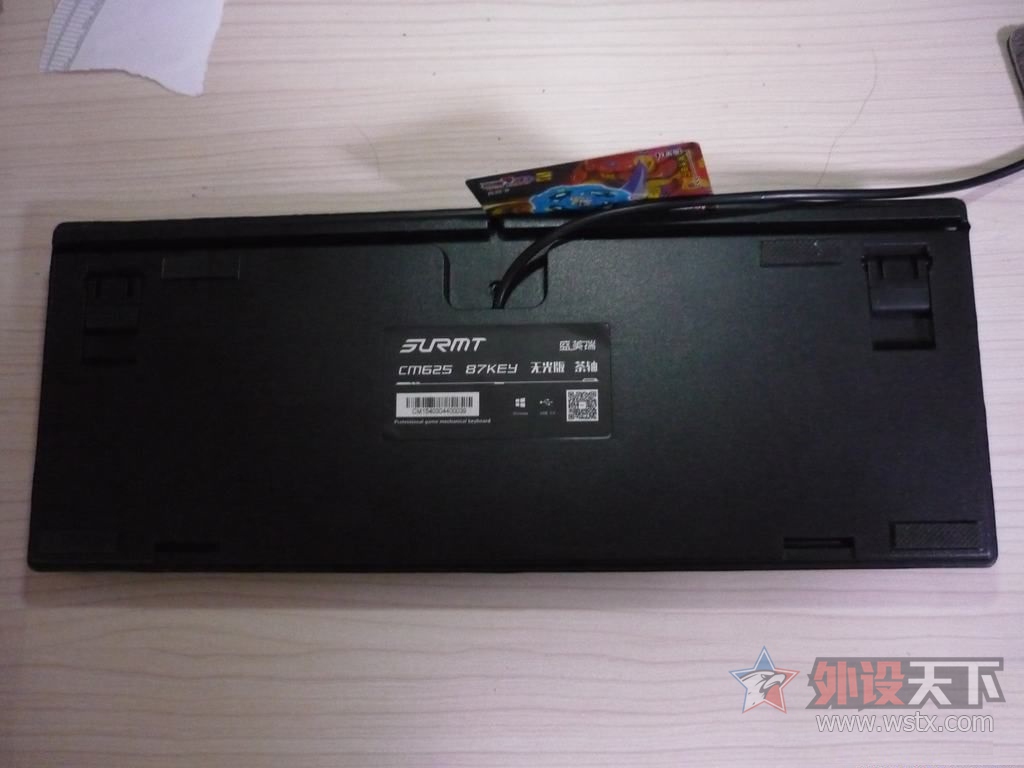

用卡片沿缝隙插入然后左右滑动.即可打开,大力出奇迹啊!PCB背面,事实证明这是一个贴牌货,根本就是贼欧.而且没有预留灯路.


用吸锡器取下轴体，考虑再三,最终我决定切轴按灯.(本人首创)
我没有在钢板内侧走线,太容易短路了
也没有在PCB上面打孔.我的电钻也找不到了,而且也对PCB损伤大.切轴这个工作量，也不算大.

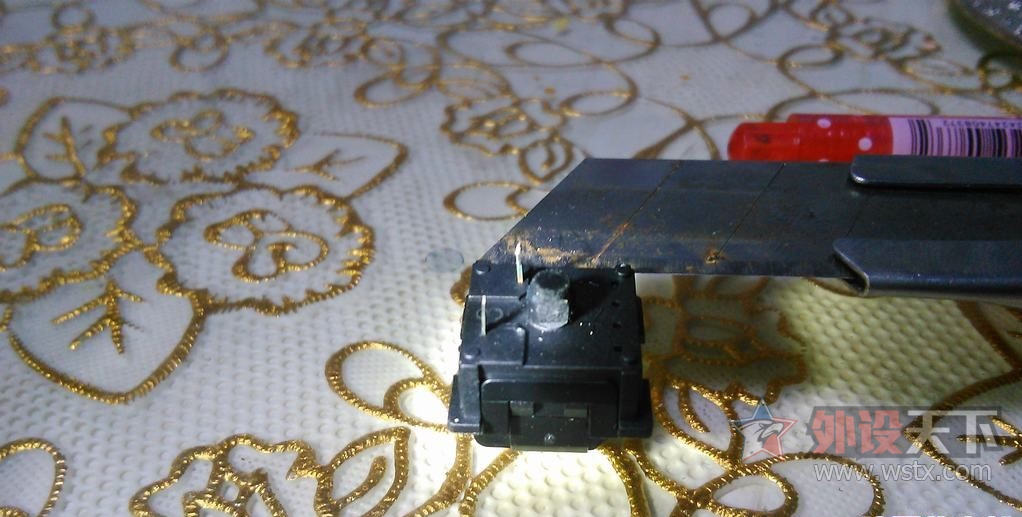

两面都要切,不要切太大.能够把LED引脚塞进去即可.

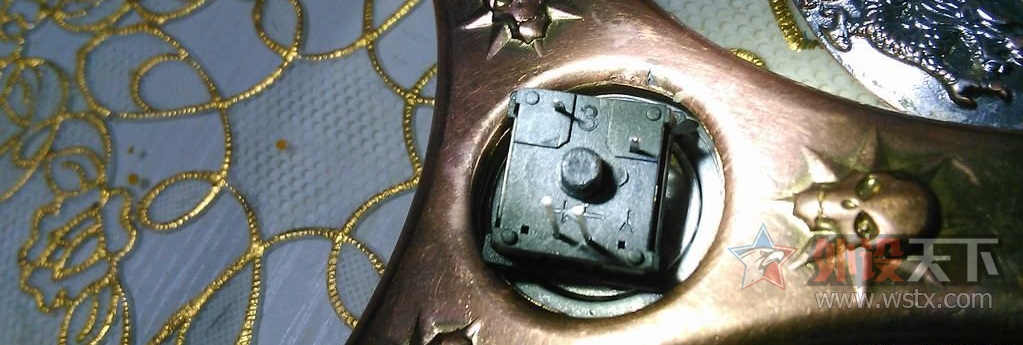

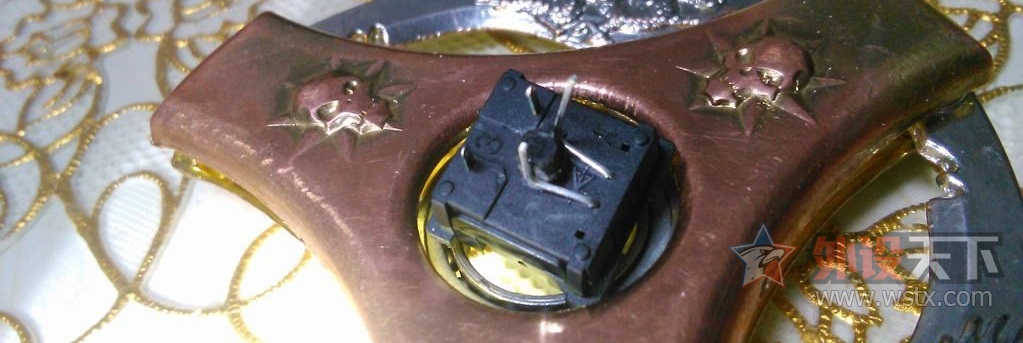

借用我儿子的飞镖固定轴体,每个轴体都有个ＬＥＤ极性指示．我们都按照这个来插入ＬＥＤ按回钢板即可，




８７个轴体都要这样做一遍．

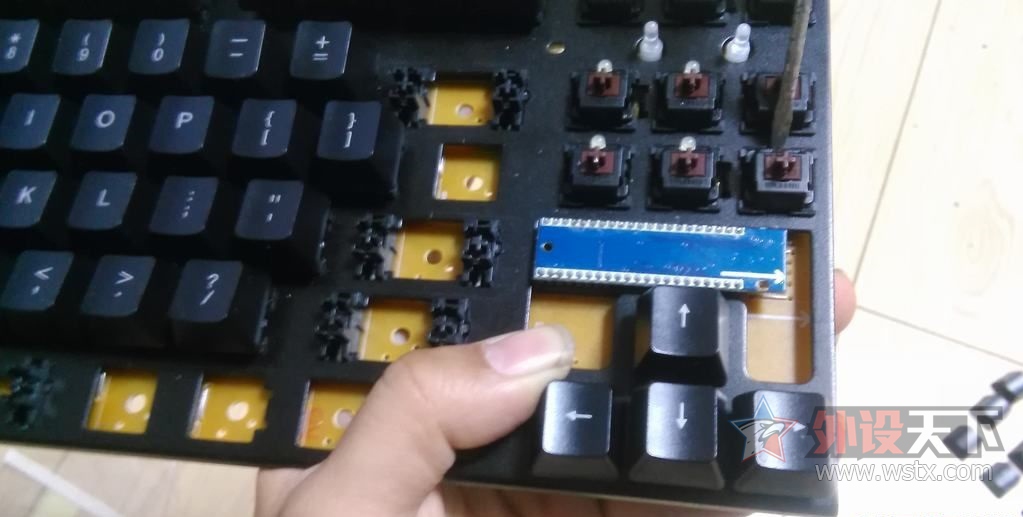

由于工作忙我断断续续作的．而且我也不想卸下钢板．每次我都是竖着拆下一列．

liqunzhidao

没看懂 先占位置

afengllwaa

你的拔键器可以上天了

太阳飞驰

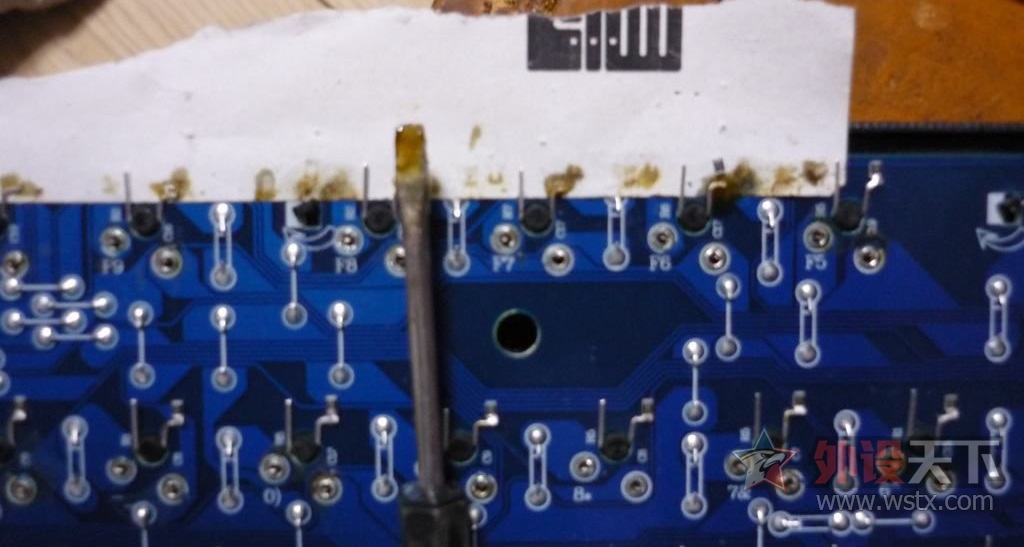

在每个ＬＥＤ的负极焊接一只２千欧的０８０５贴片电阻．
这个步骤真的很难啊，为了怕烫坏ＰＣＢ还要用纸垫着．

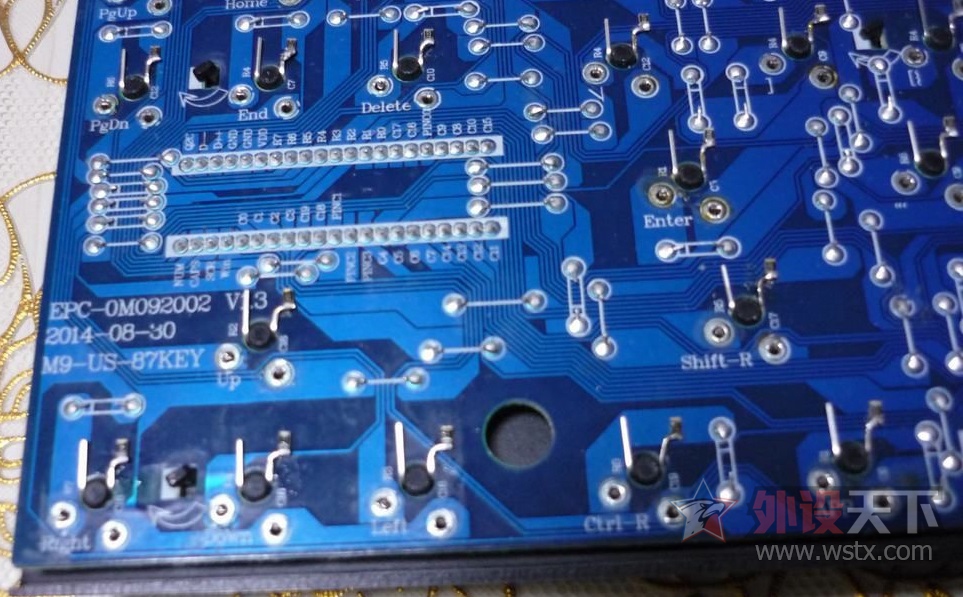

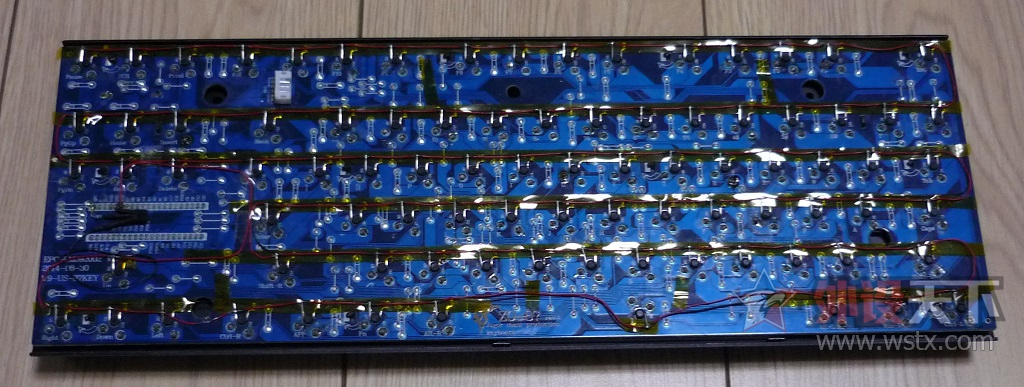

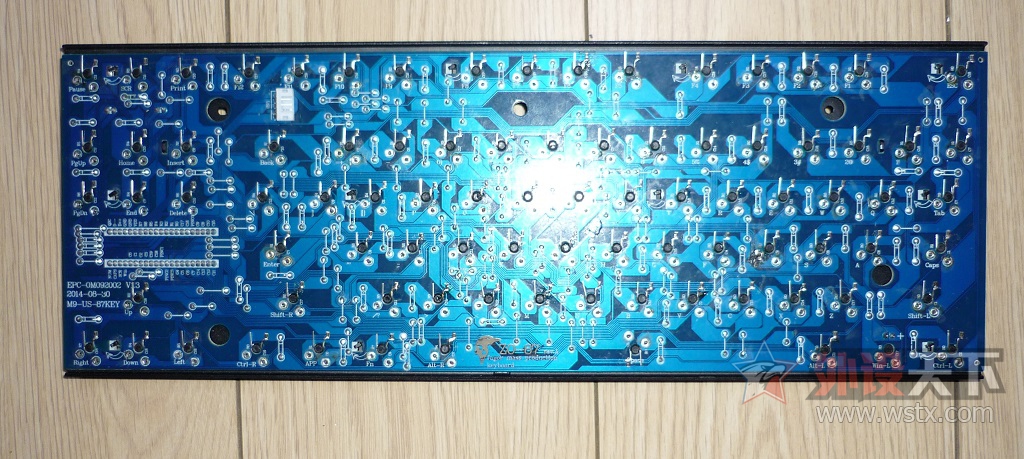

背面图87个轴体都改完了,将近2个星期的工程量累死人啊



焊完后就是接线．做好绝缘．线材要求要细，可焊性要好，强度要高


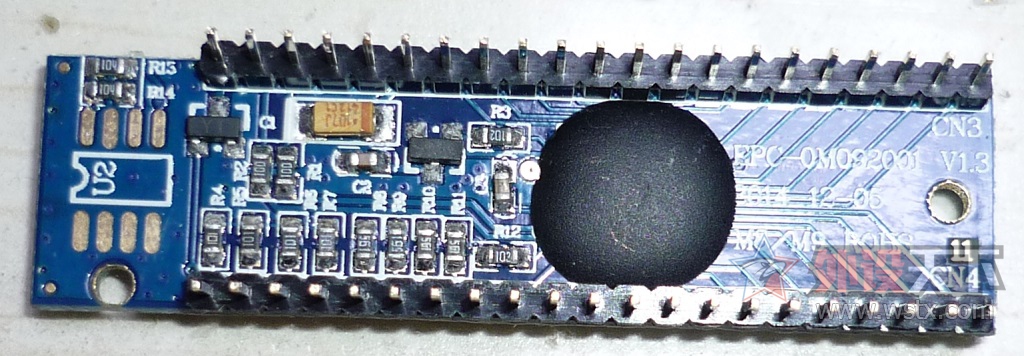

机械键盘的主控芯片

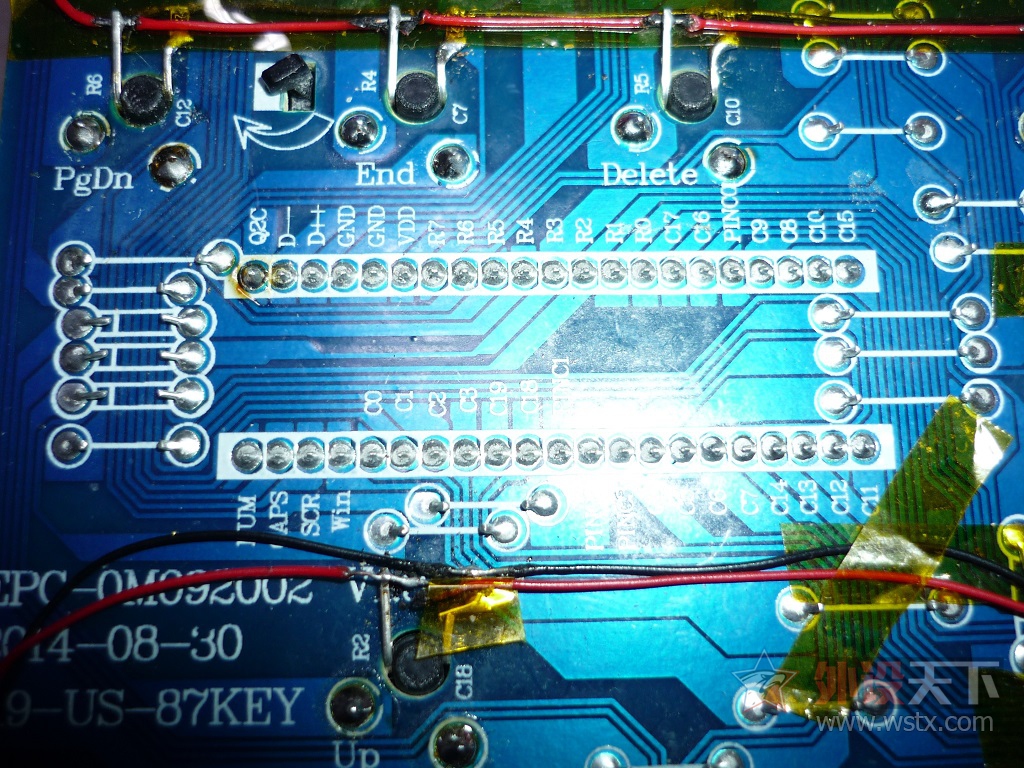

空着的IC估计是存储器24C02之类的.我只做简单改灯未作深入研究PCB背面的主控芯片

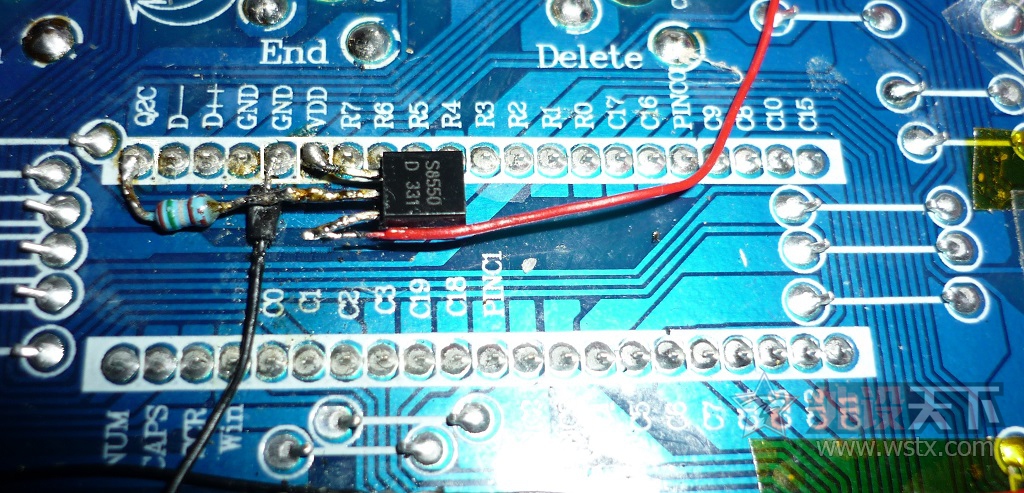

我们只用到它的Q2C ,VDD,GND3个引脚 ,外接一只1K的电阻和一只PNP三极管C8550.

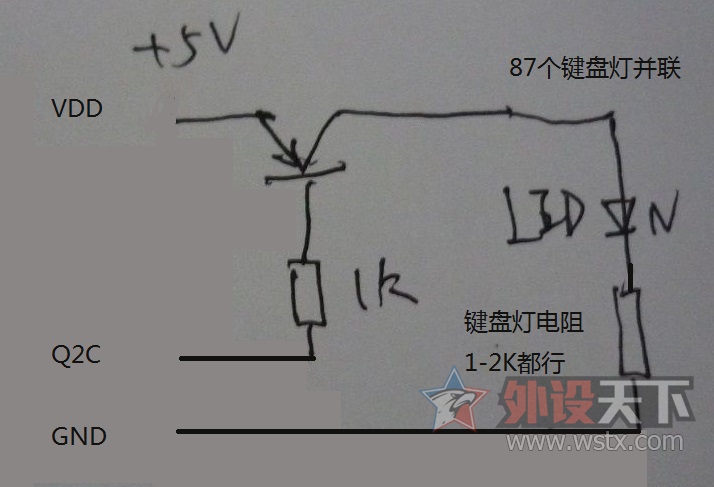

原理图:Q2C属于键盘主控自带的灯光驱动引脚,原设计就有.我自己做实验发现的.


键盘Fn+↑调节灯光变亮
键盘Fn+↓调节灯光变暗
键盘Fn+→调节呼吸灯开启
键盘Fn+←调节呼吸灯关闭
键盘灯光有9级亮度,默认亮度6级
键盘呼吸灯只有1级变化

太阳飞驰

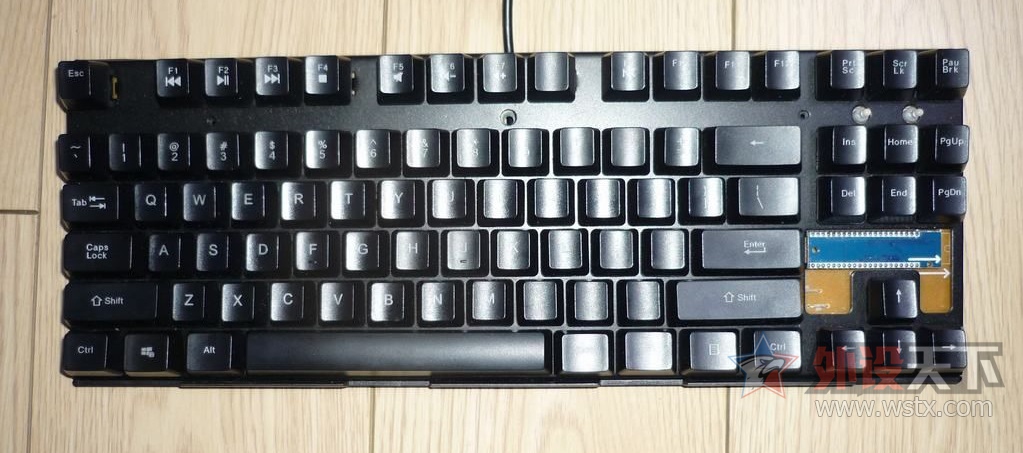

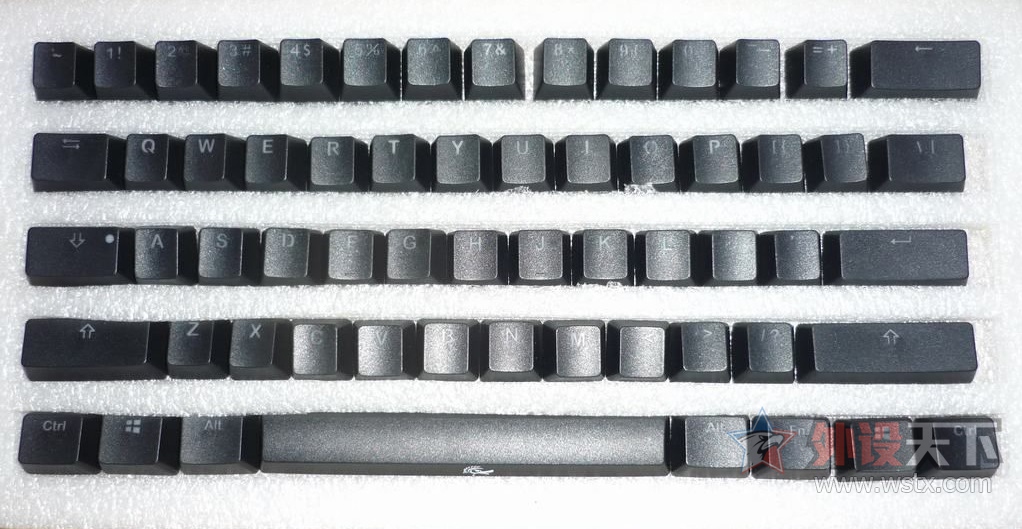

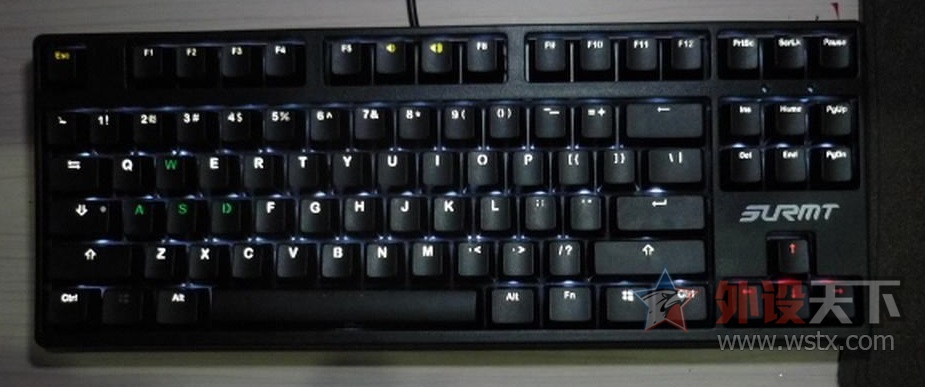

键盘总体已经搞定．奈何原装键帽不透光，等到双１２又入手魔力鸭透光键帽一套

原始按键



新的按键

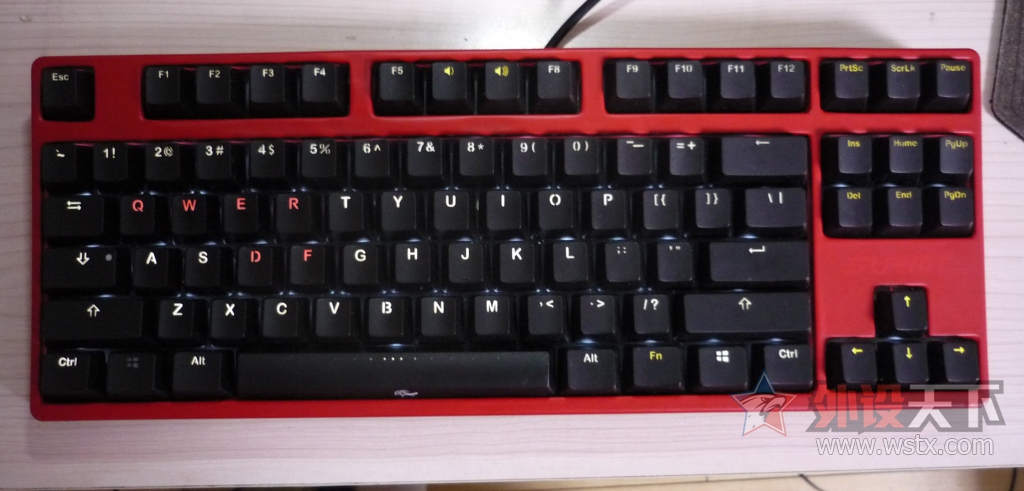

试验一红色胶带＋绿色胶带＝还挺漂亮


贴膜1



贴膜2

study

好方法，不如直接全降压成品板来，1117的DC_DC有3.3v的成品板，还有2.5v的 成品板才0.8元吧

LED直接是并联电路。
