EG战魔者拆解，也许是世界上拆解最简单的机械键盘了

雪白誓言

新手发帖，图片压缩有点大，还请见谅

友谊的小船说翻就翻，机械键盘就拆就拆！比如我手上这款EG的战魔者机械键盘，号称模组化的机械键盘DIY程度很高，但是怎么说呢，你不能说能DIY就DIY，万一加了特效怎么办？所以为了我今天就给大家来个大拆解，看看里面到底有什么真材实料吧！

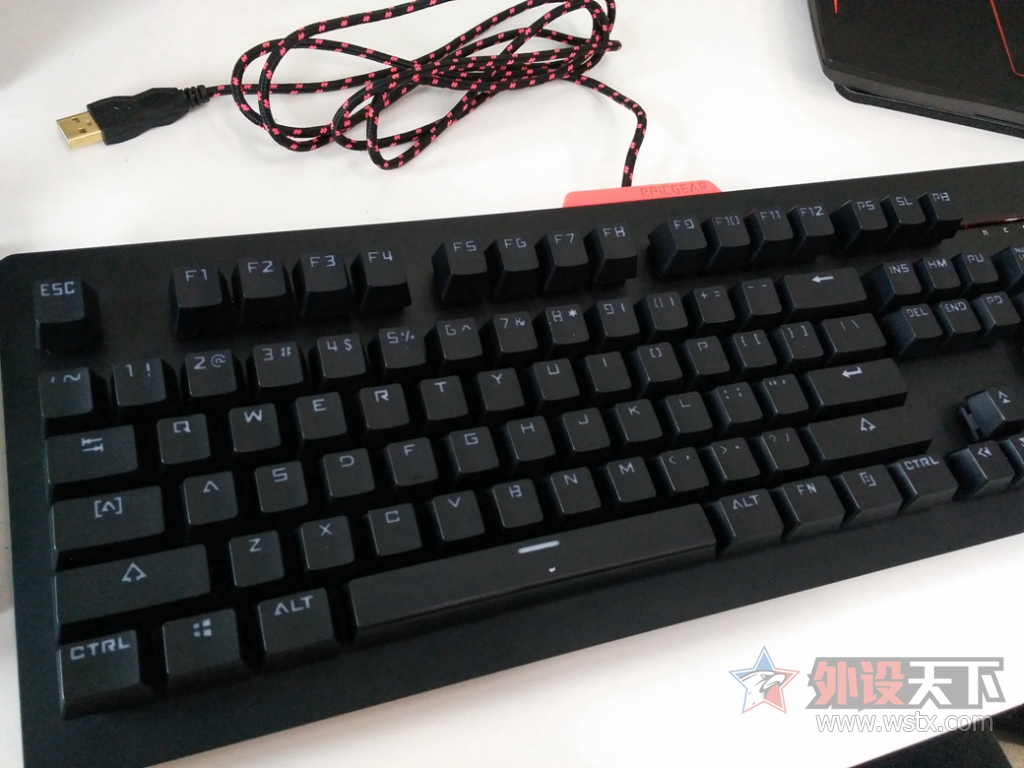

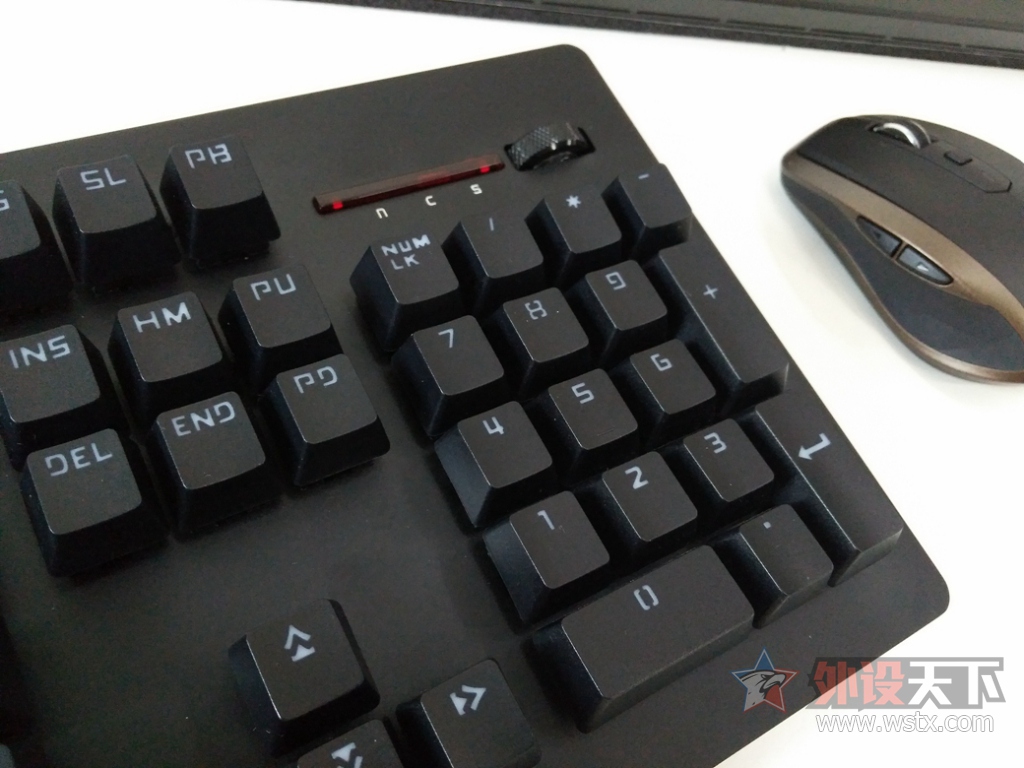

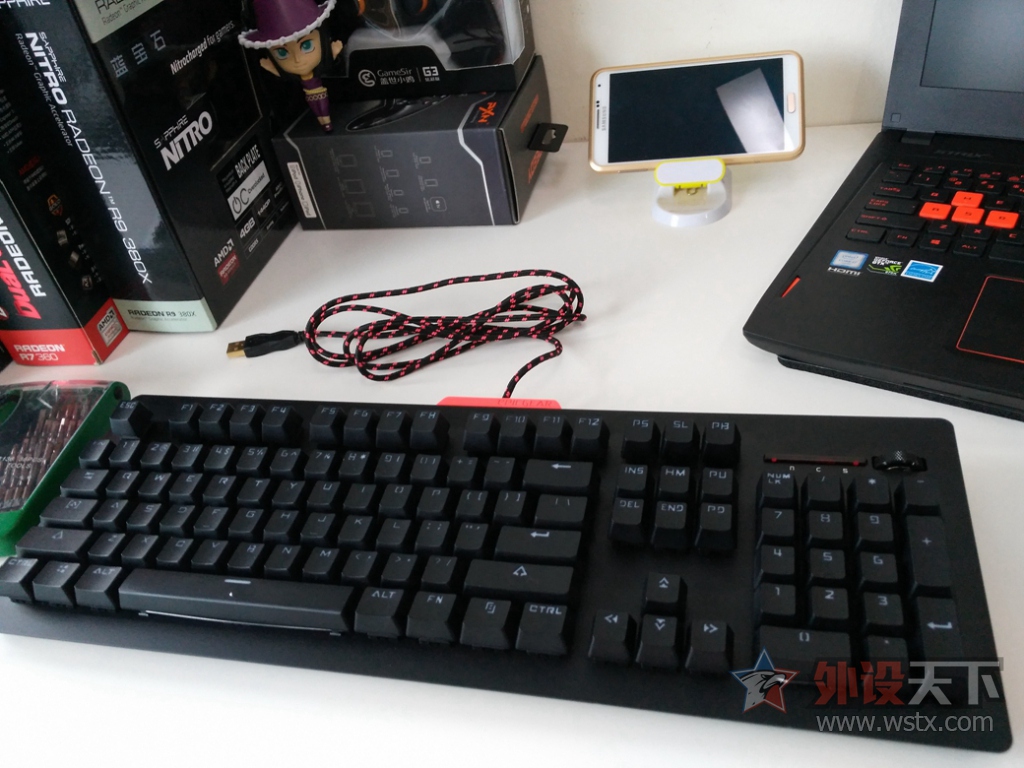

玩拆解的同学都应该知道，为了避免你拆了装不回去了，最好在拆开之前拍好图片记住原来是什么样子的。再来看看EG战魔者的原本外观，纯黑色的械键盘，整体性和工整度都不错，采用的是悬浮键轴，有利于清理灰尘也比较方便拆解。

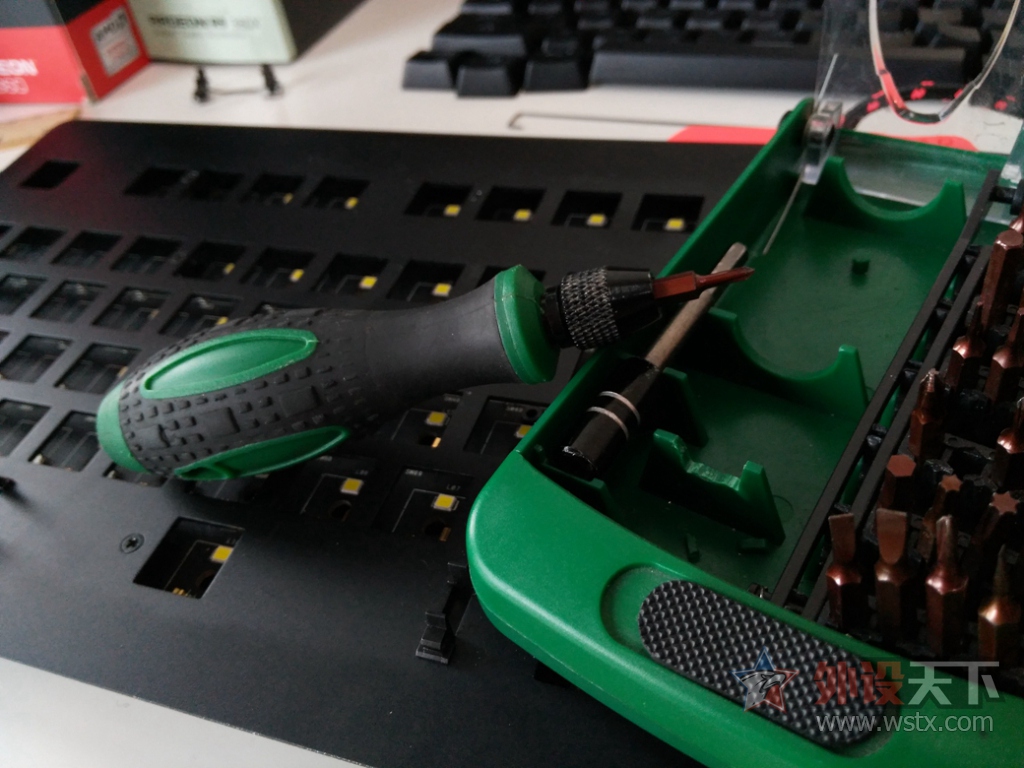

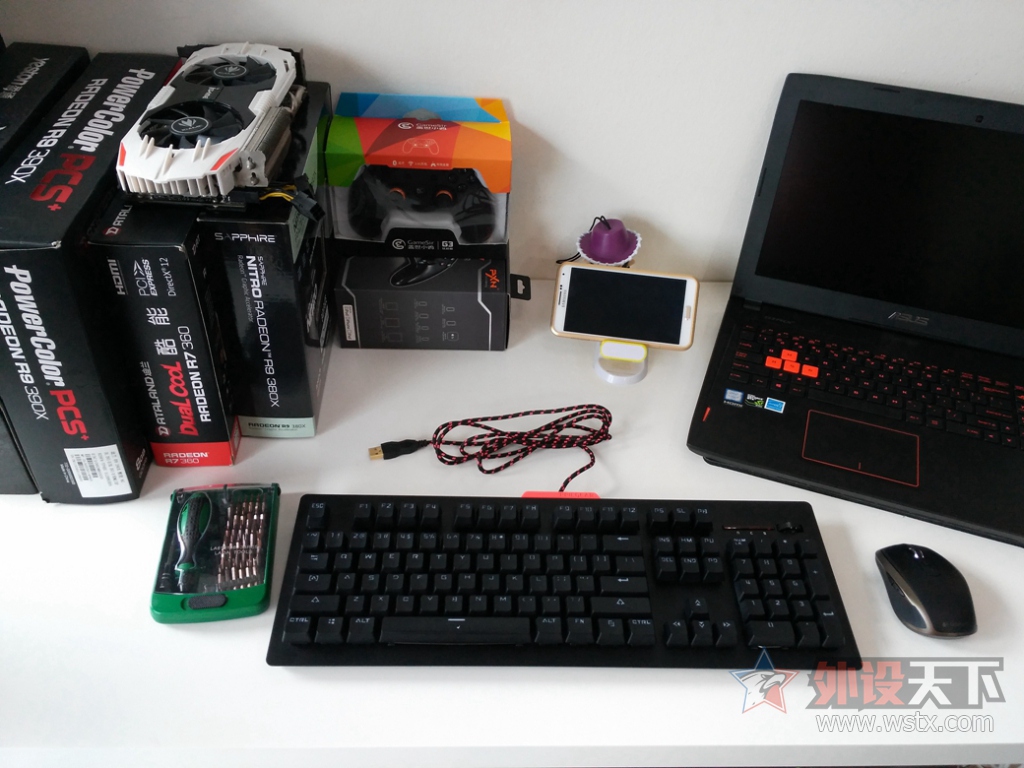

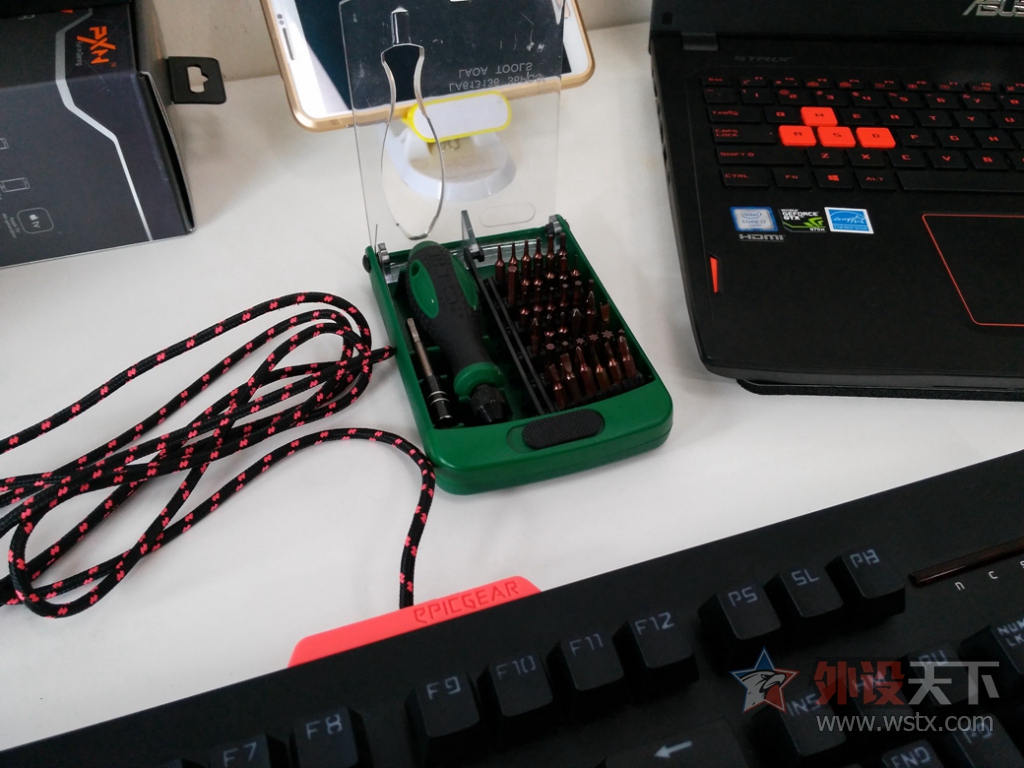

工具方面，一套常用的螺丝刀套装即可，一般也是用拆笔记本的那种小型螺丝的型号。

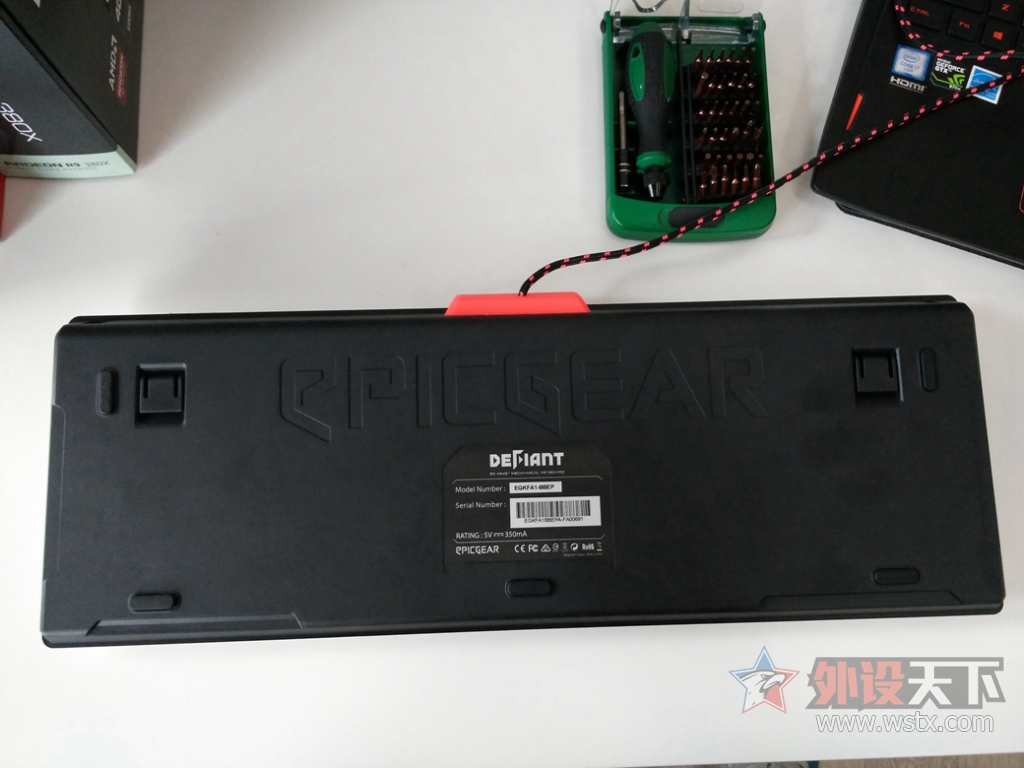

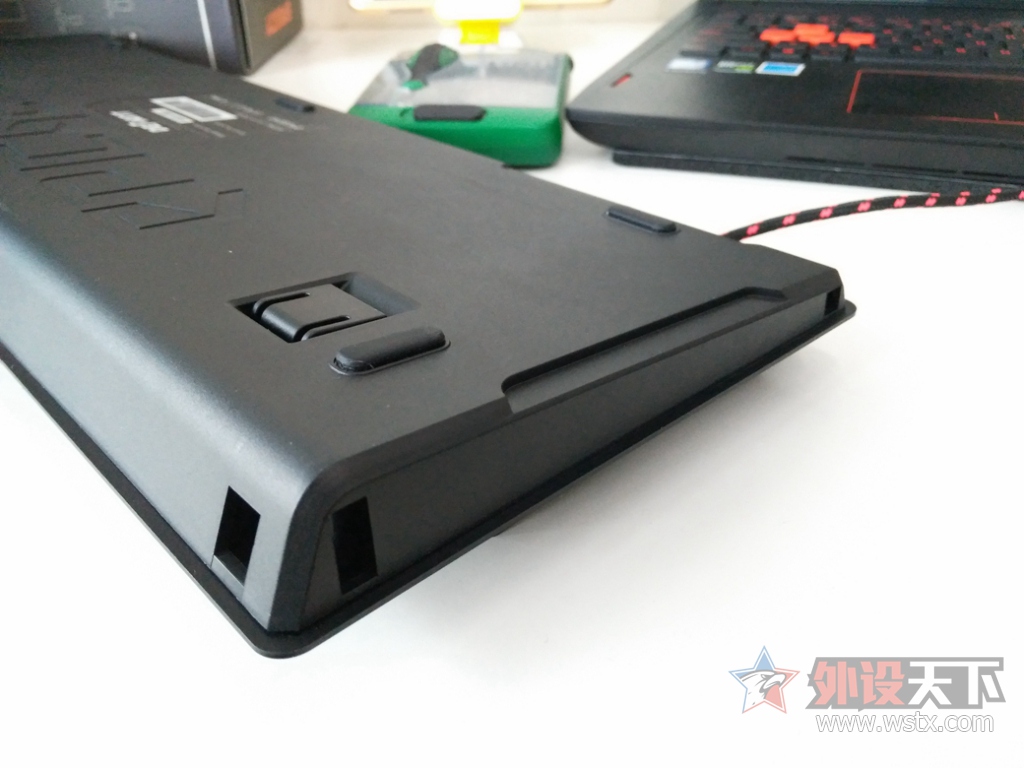

仔细观察一下键盘的键身，居然一个螺丝孔都没有，四周的边角凹槽也是扩展配件用的，也并没有螺丝孔在里面。

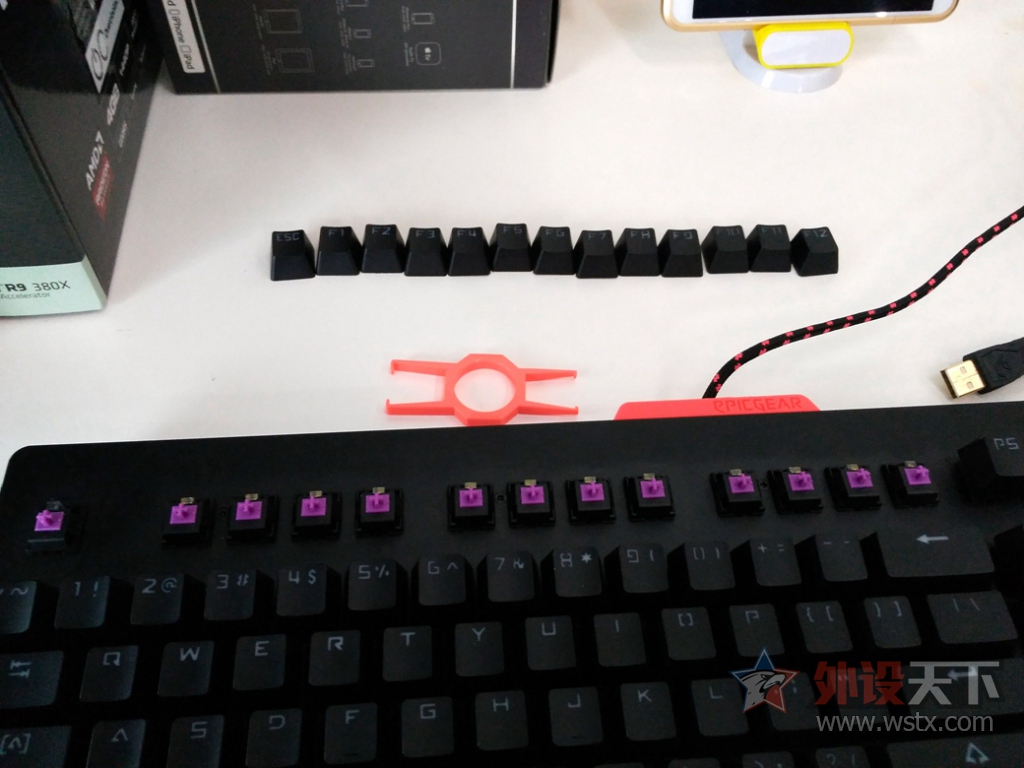

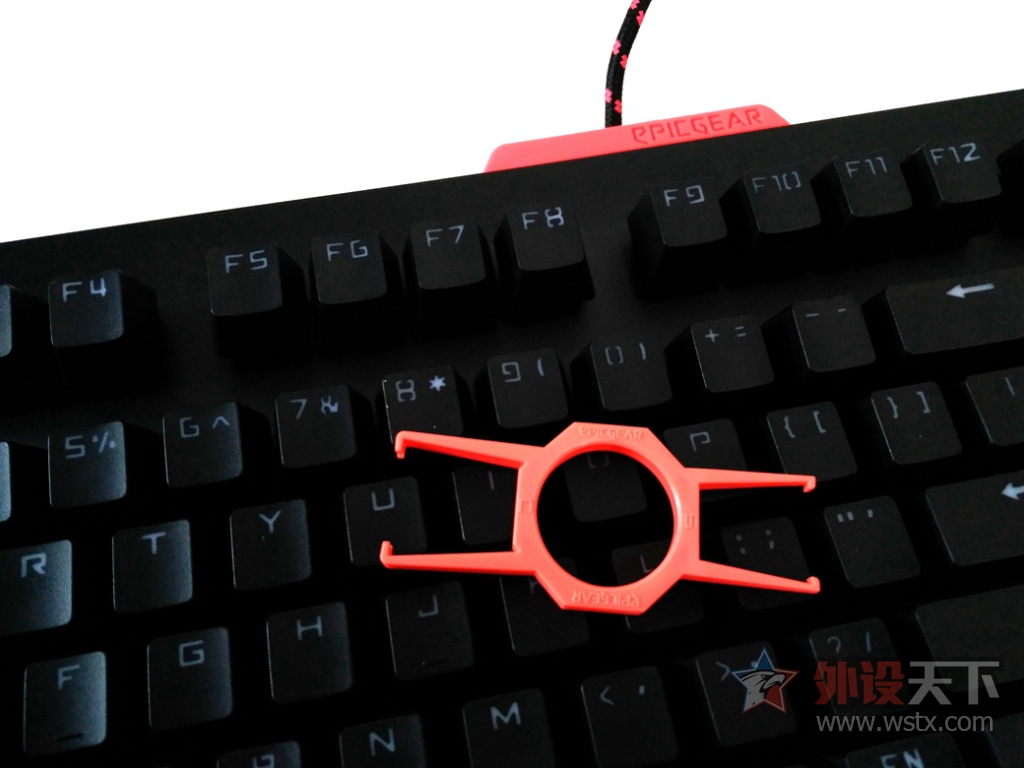

没有螺丝孔肯定是不可能的，排除所有不可能就是说螺丝孔肯定在键帽下面被隐藏了，所以首先我们还是要把键帽拔出来看看。

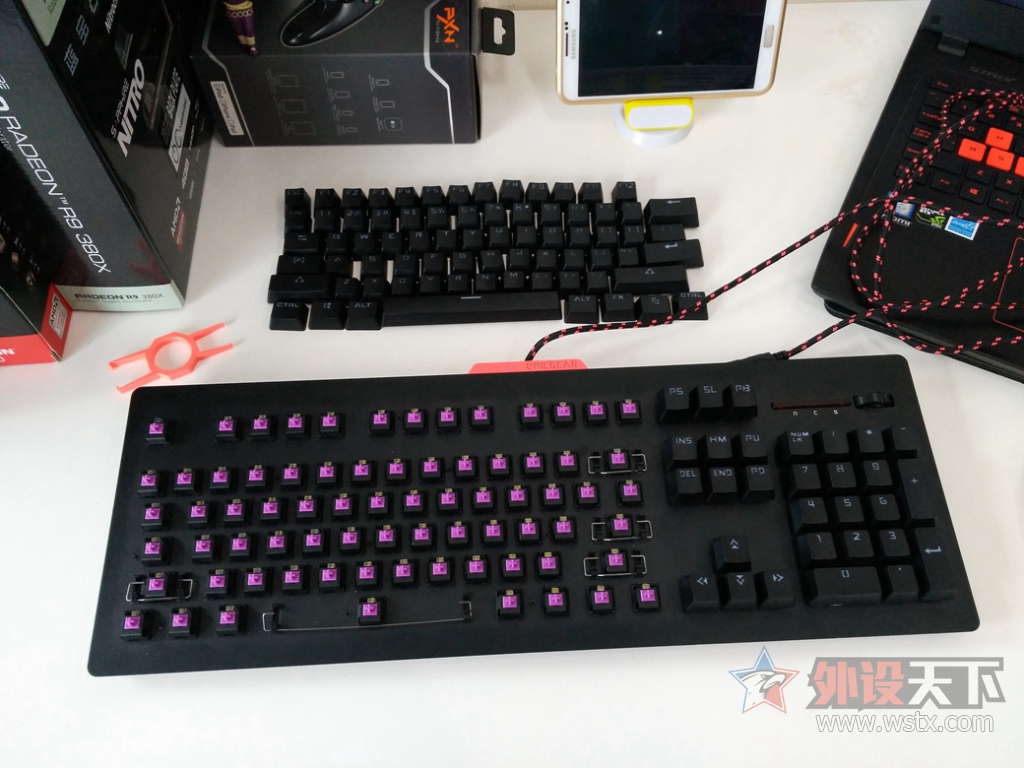

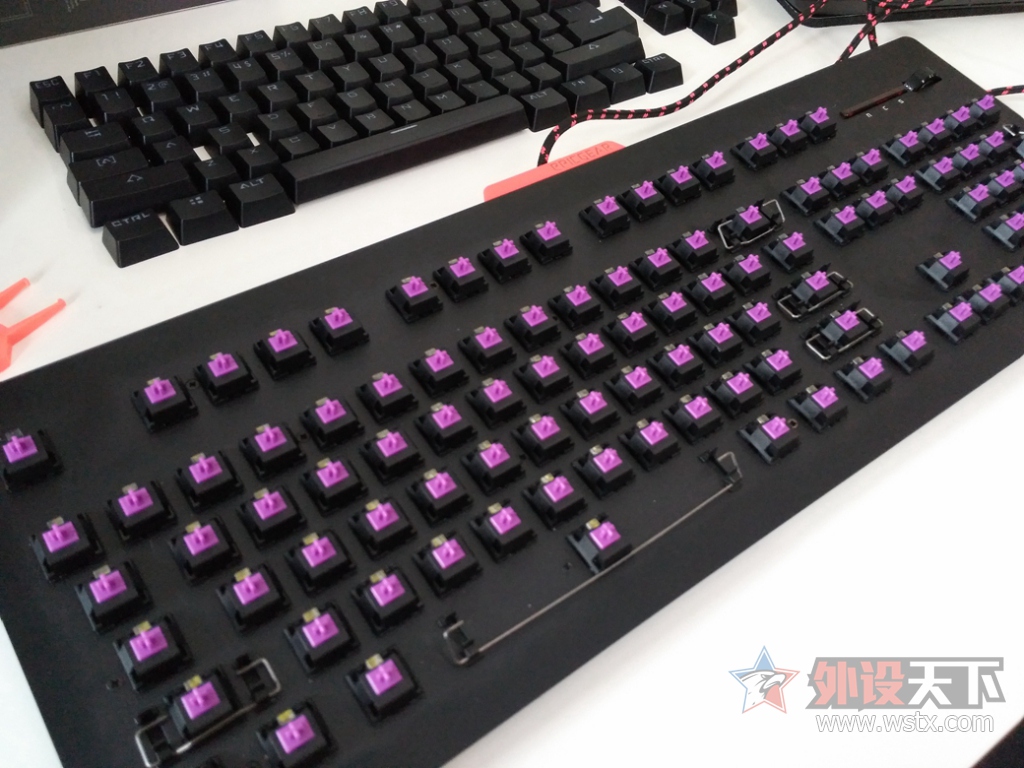

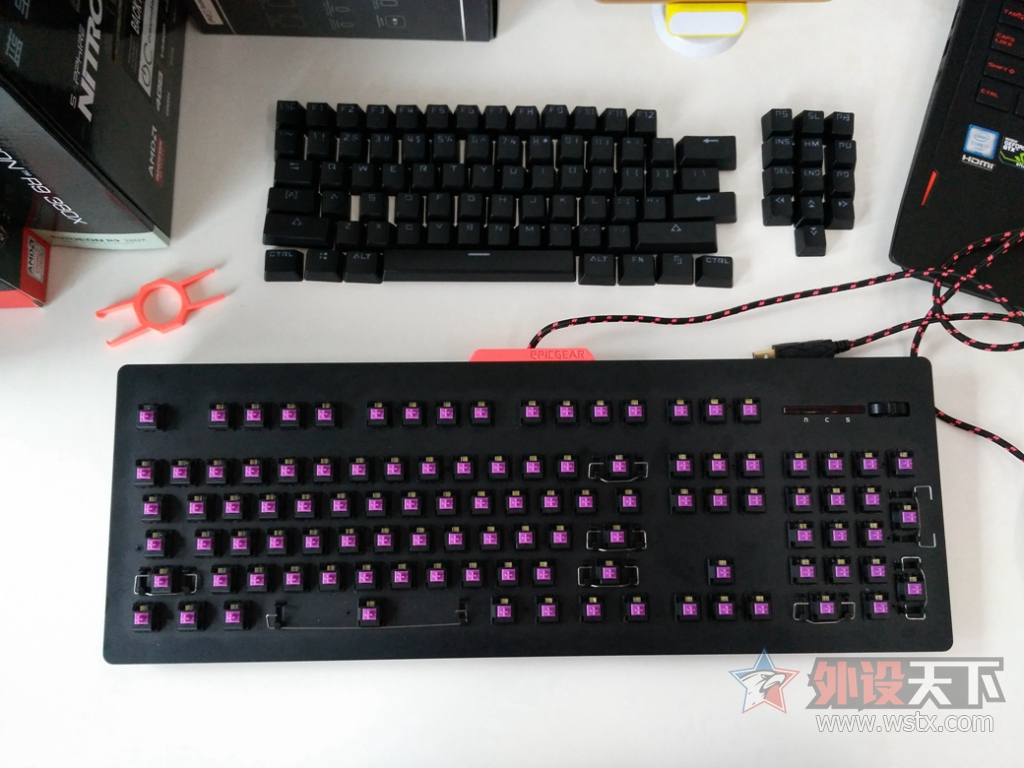

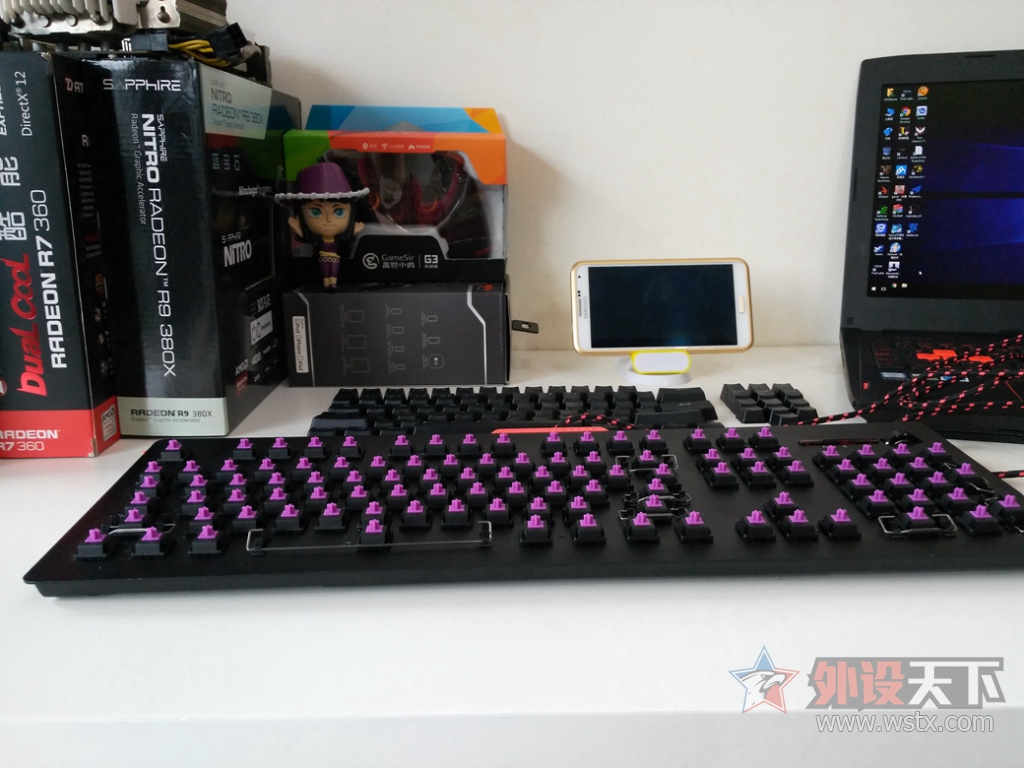

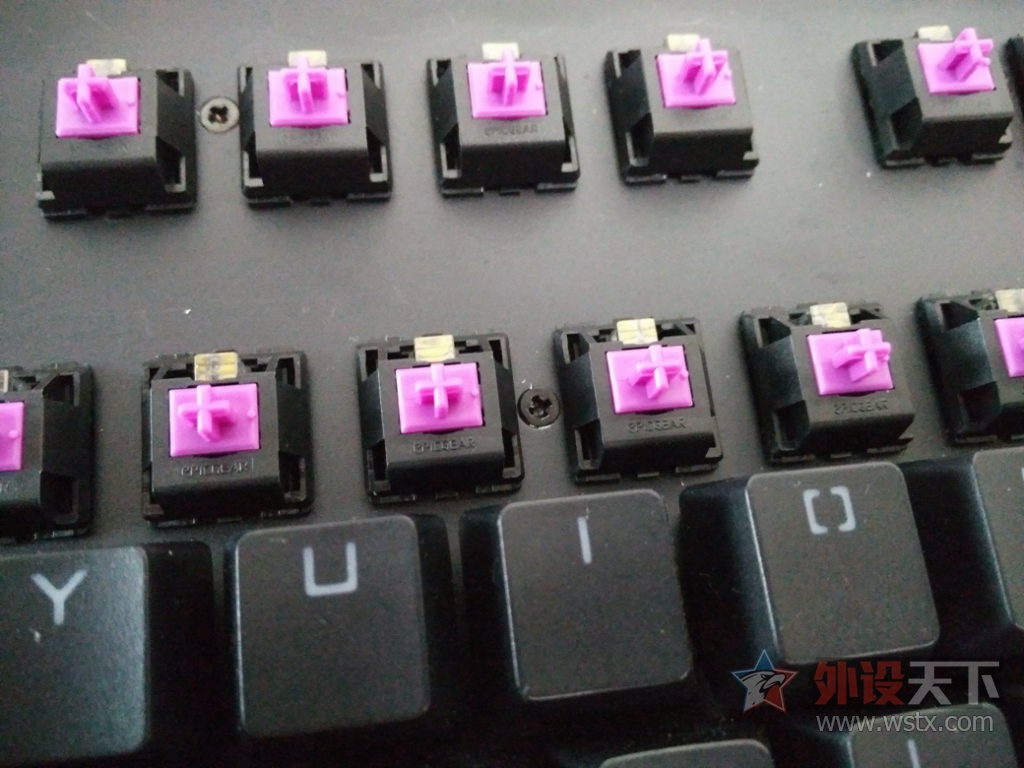

把拆开的键帽并排放好，可以看到EG特有的MMS魔术紫轴了，也就是传说中的模组轴，在轴体之间终于发现了螺丝孔。



紫轴的特点是非常像传统的青轴的，但是又有更轻更脆的特性，它的键程在资料中比青轴还要减少了一些，所以触发的非常快和灵敏，而噪音也小一些，说起来我个人觉得和雷蛇绿轴的手感非常接近，像这种短程轴这几年也开始火了起来，比如最近cherry就新开发了一款银轴，最大特点也是减少了键程，在理念上非常和EG的紫轴重合。

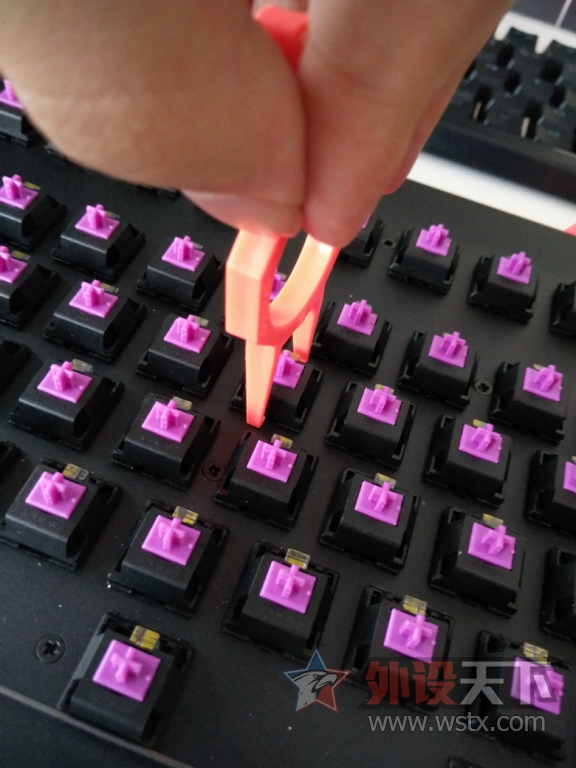

和传统机械键盘不一样，由于是模组化的键轴，所以拆解之前就可以直接把EG的紫轴全部拆下来，并不需要电烙的，这个确实极大的减少了机械键盘维护和更换的成本难度。

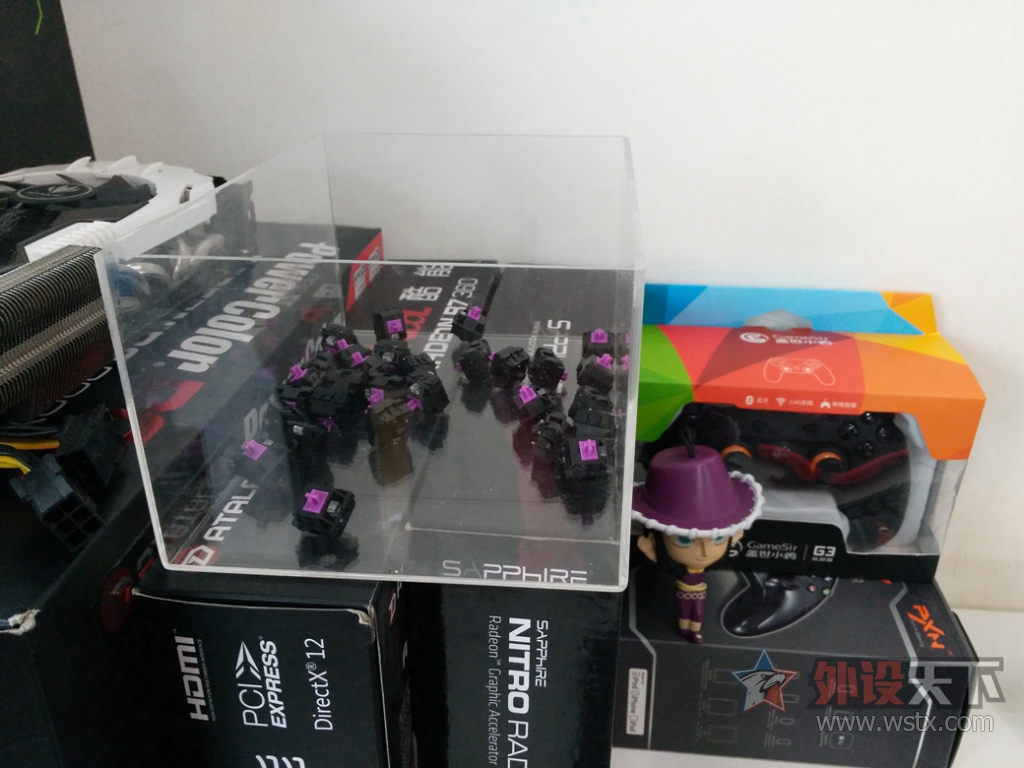

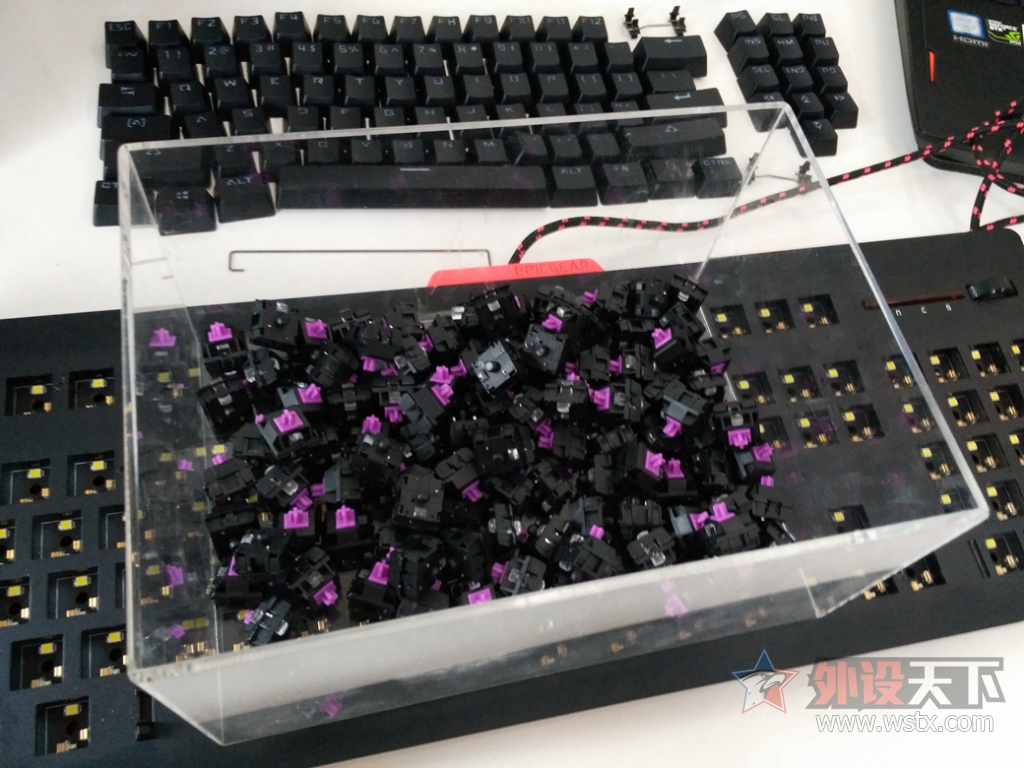

收集好完成了104个按键，对于拆解来说最重要就是不能丢三落四。

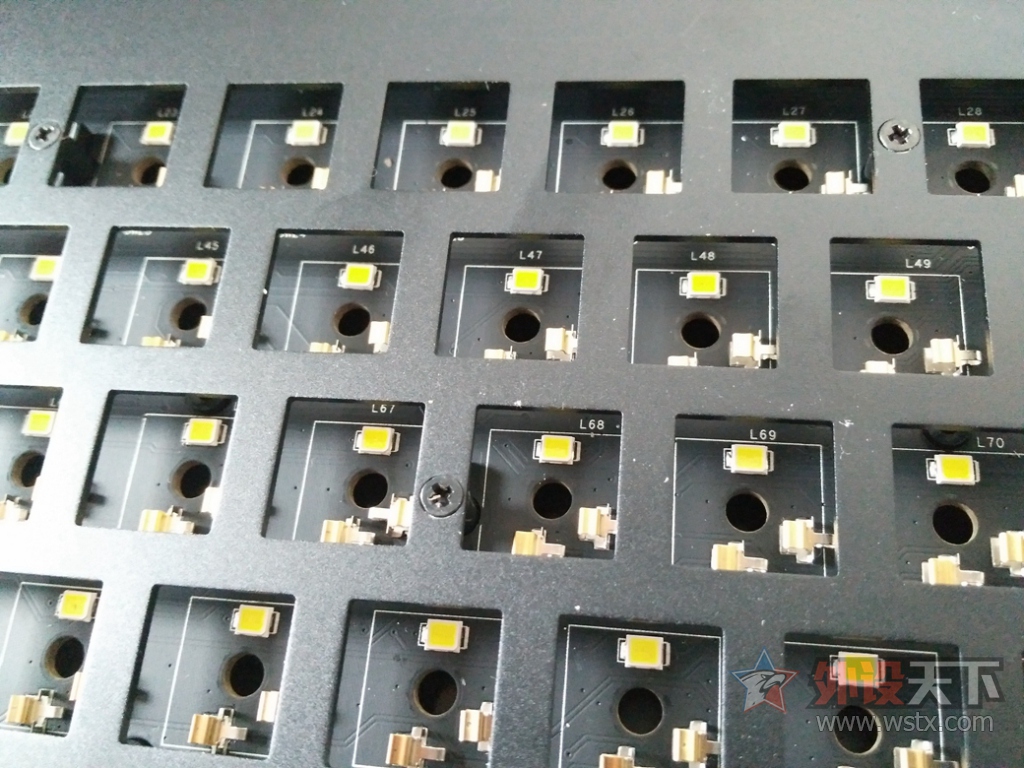

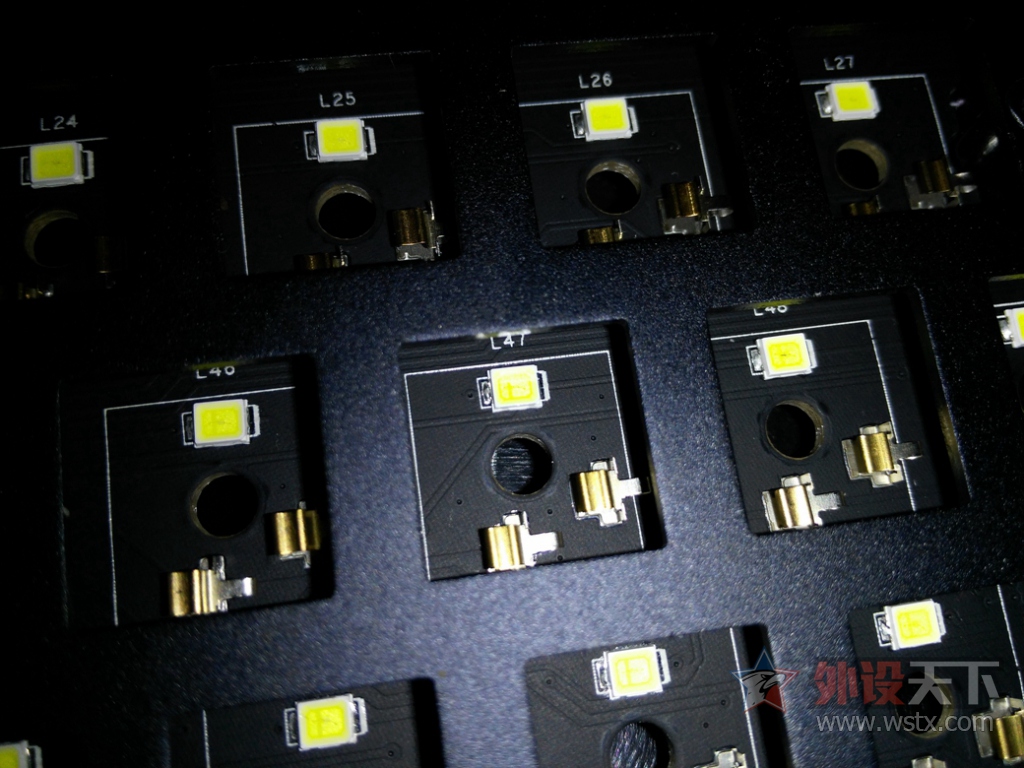

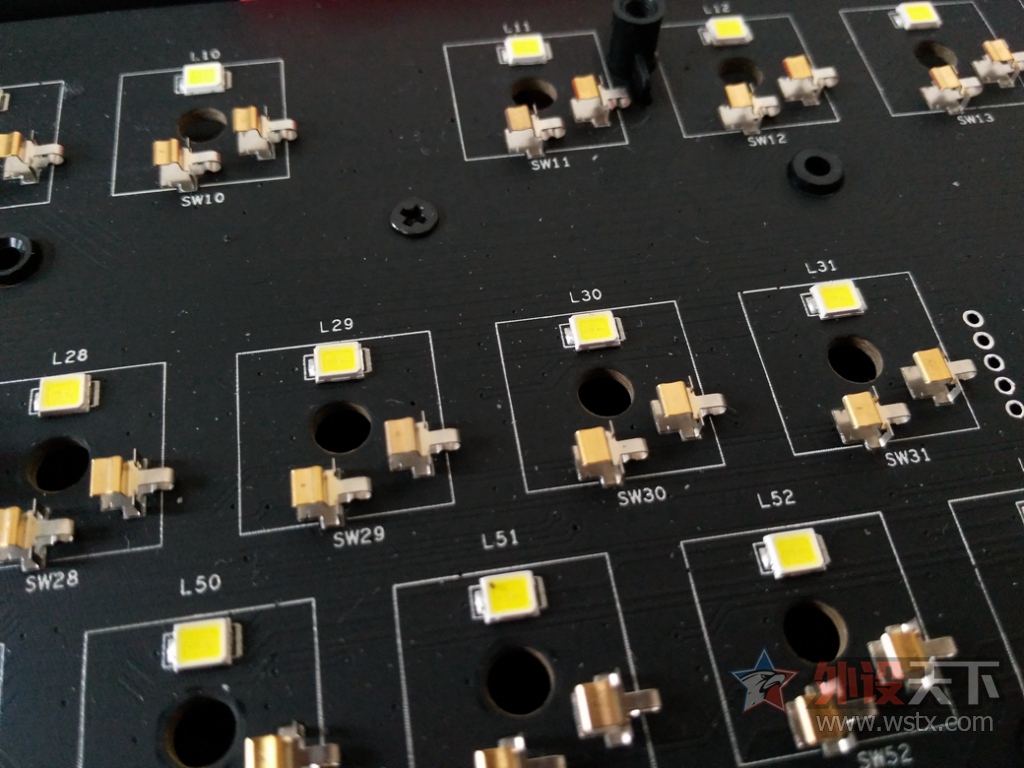

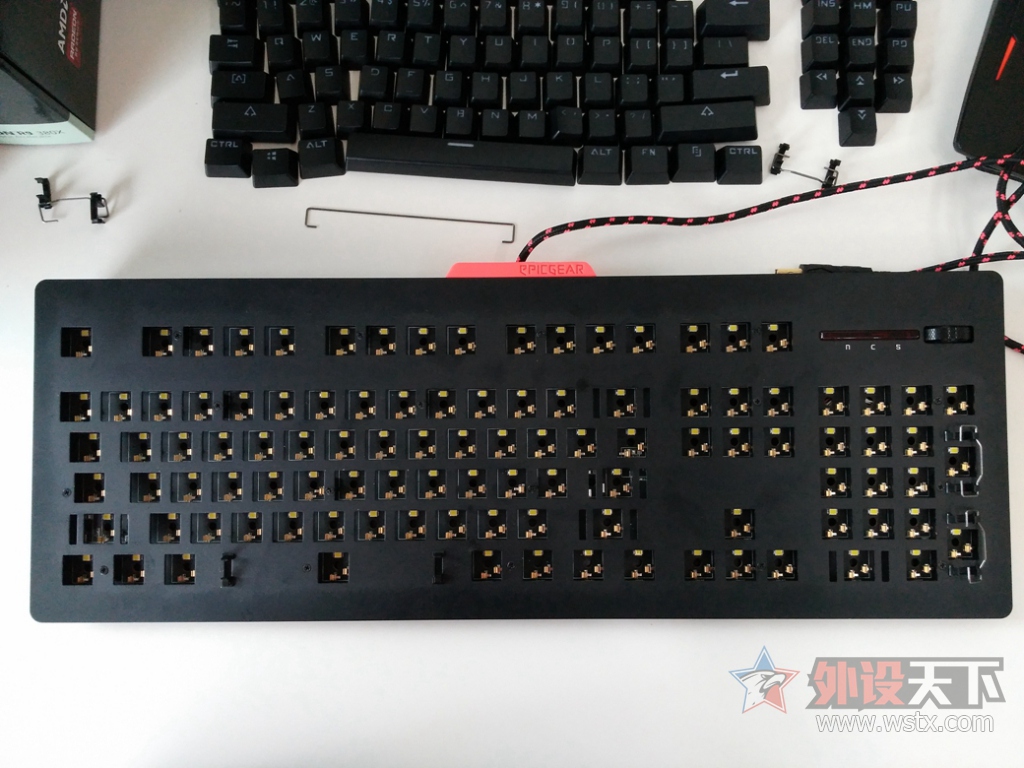

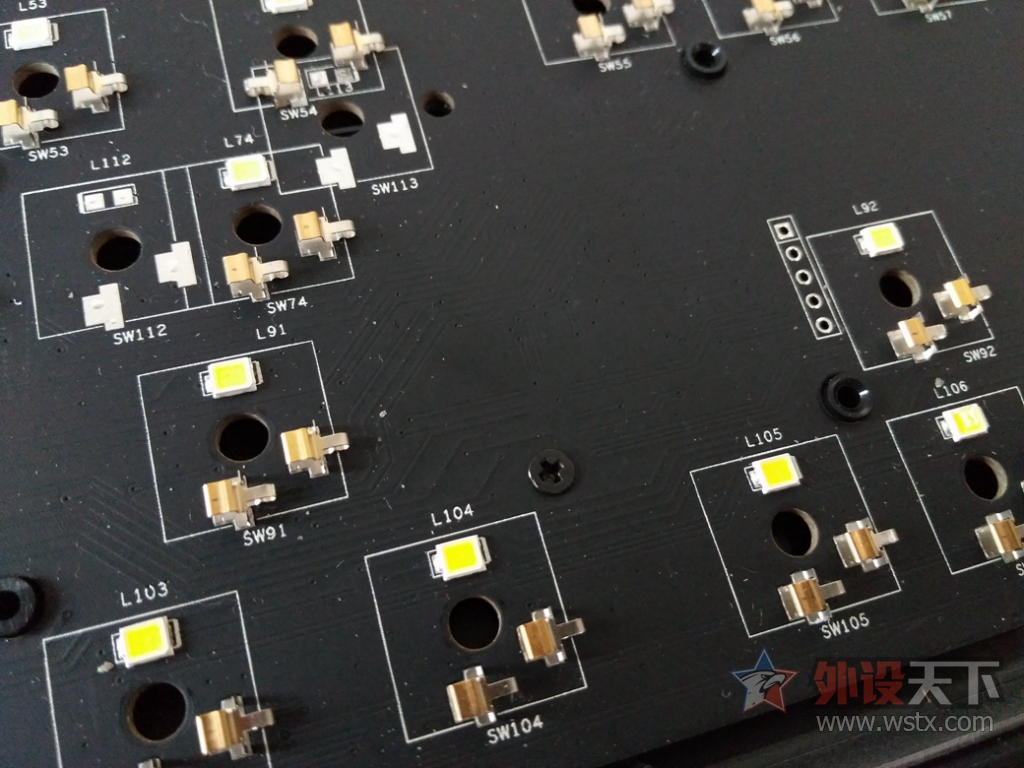

拆完所有的键轴后可以看到钢板下的灯芯和铜片触点，没有锡焊而用铜片触点来代替所以使得模组化键轴成为了可能，但是铜片的成本明显就提高了，另外铜片用料程度也非常重要，EG的资料说是铍铜材质和30μ镀金触点等工艺，我不太清楚这个参数代表多大的意义，但是想必能拿出来说不会算差吧。

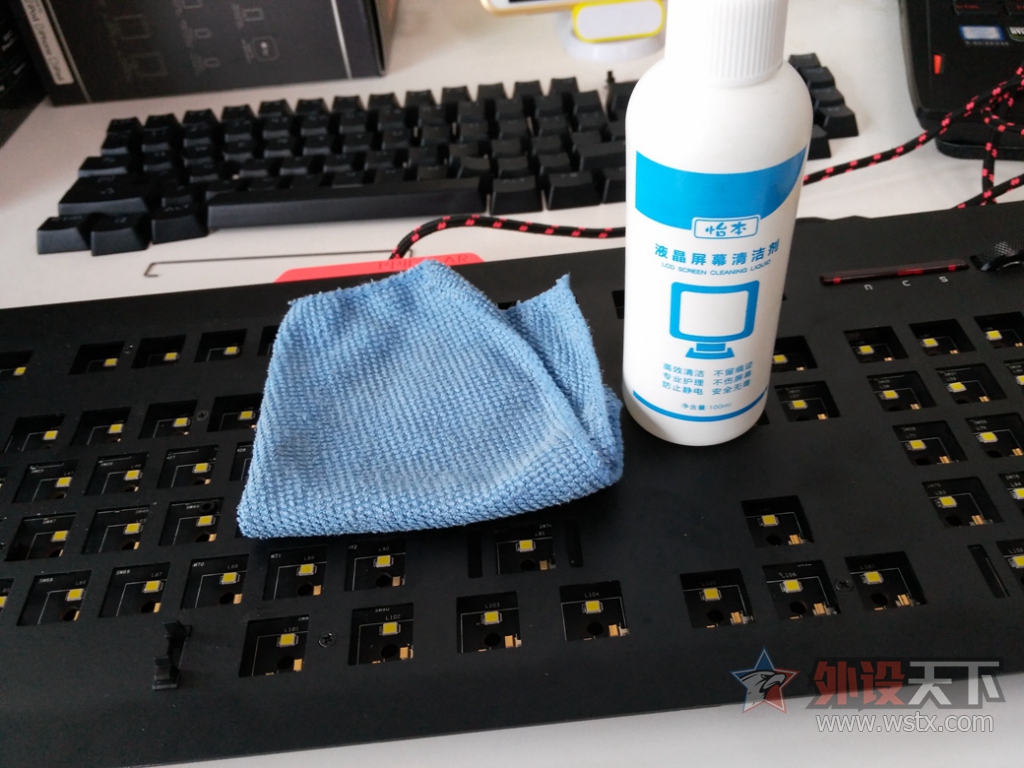

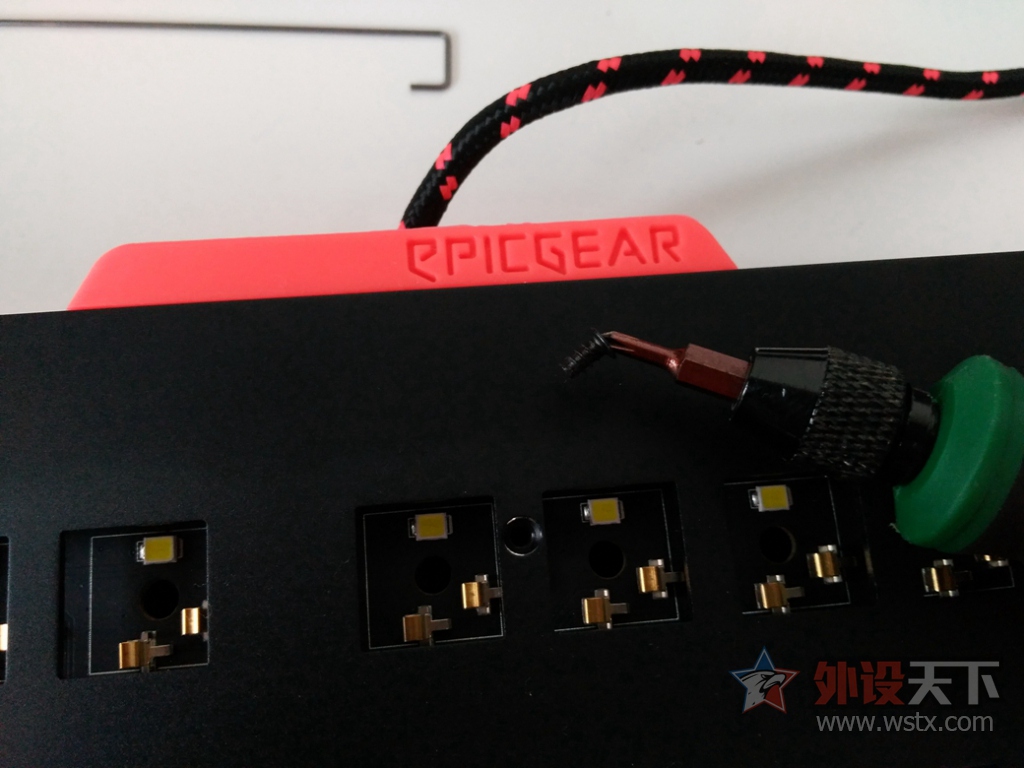

开始拆解键盘上的螺丝，顺便把灰尘清理干净，避免掉落PCB板造成问题。

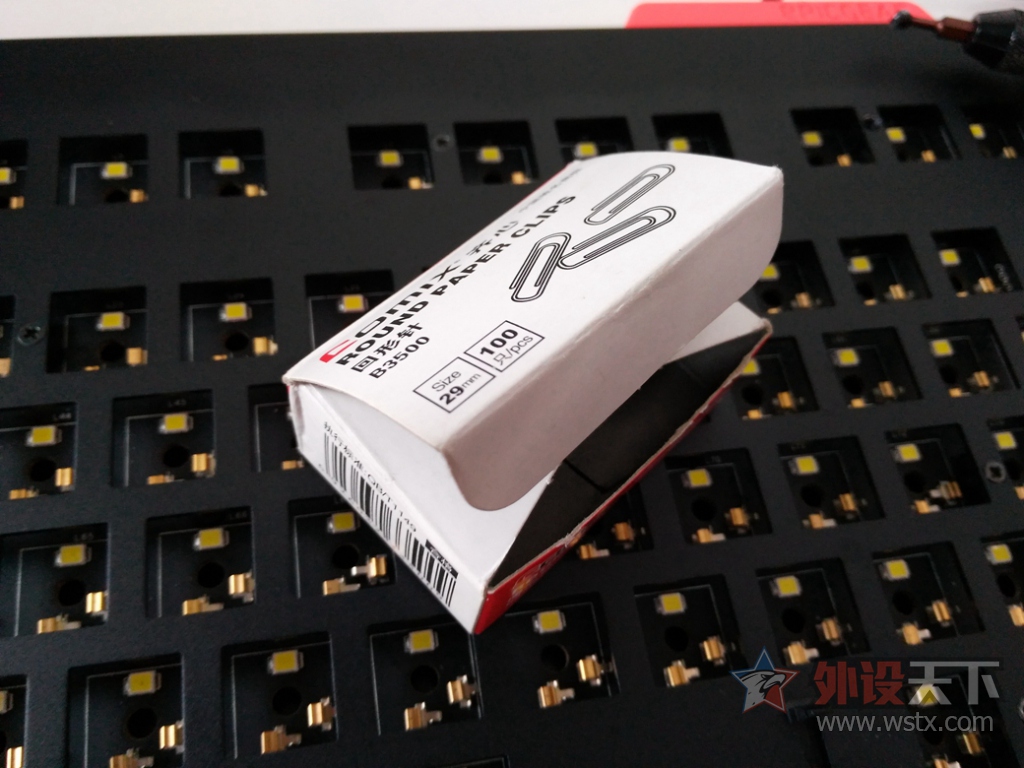

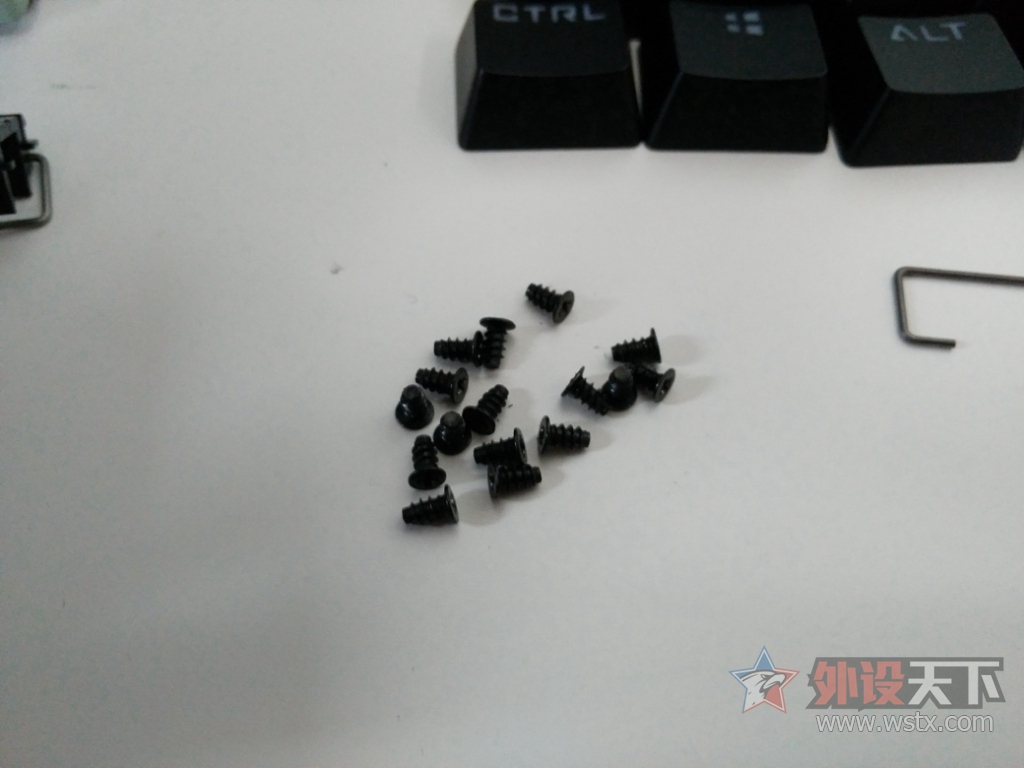

同样对于任何拆解来说，细小的螺丝绝对不能弄丢，找个盒子把它们都装好。

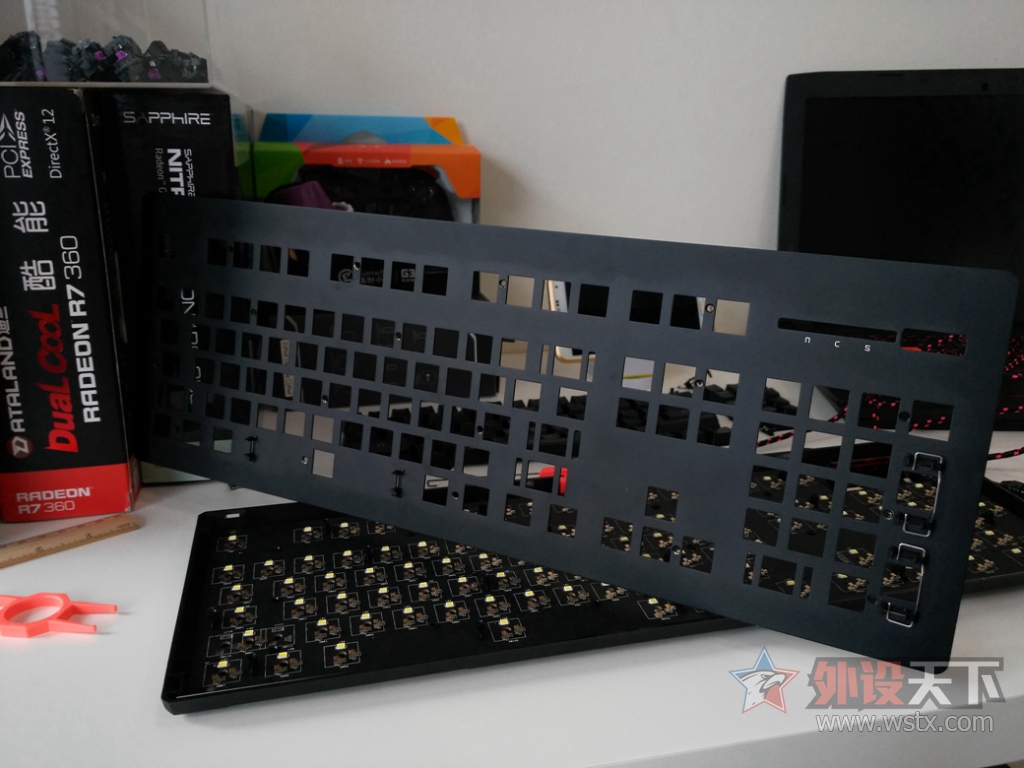

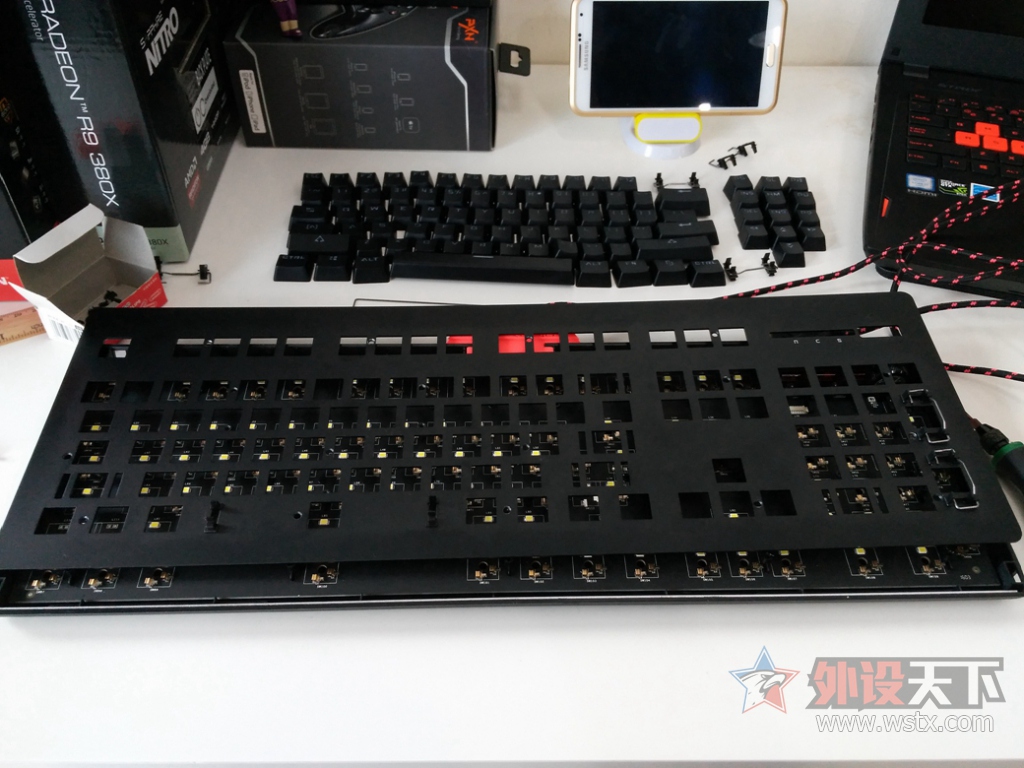

正面一共有17个螺丝孔，拆完就能轻松的取开钢板了。

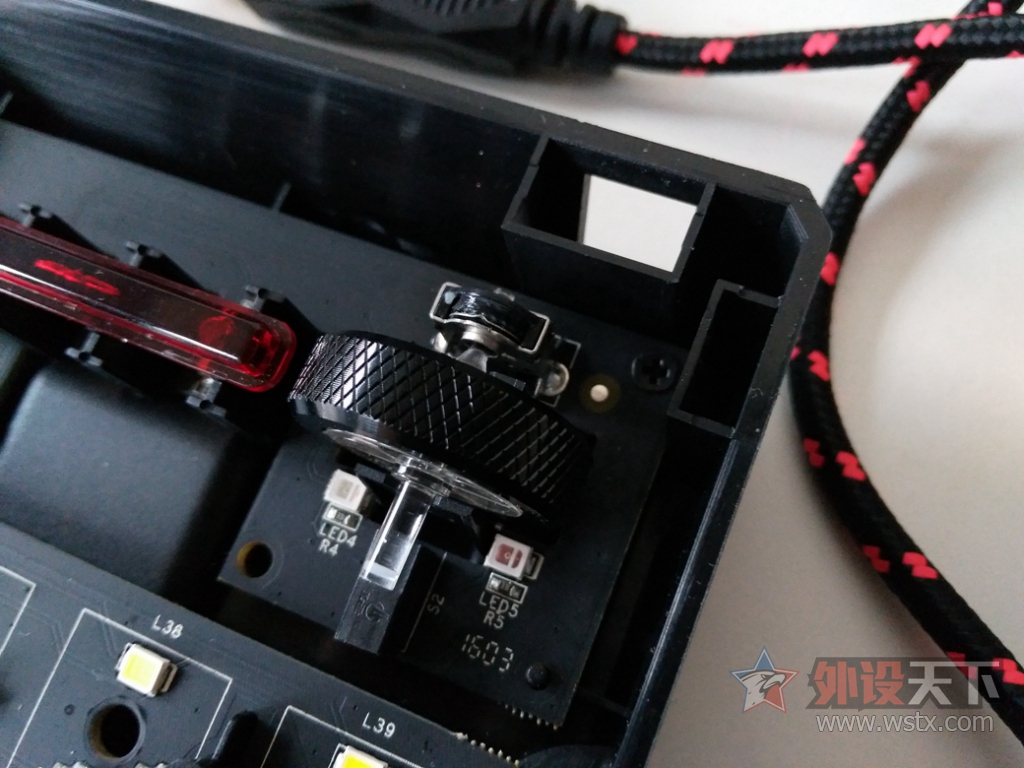

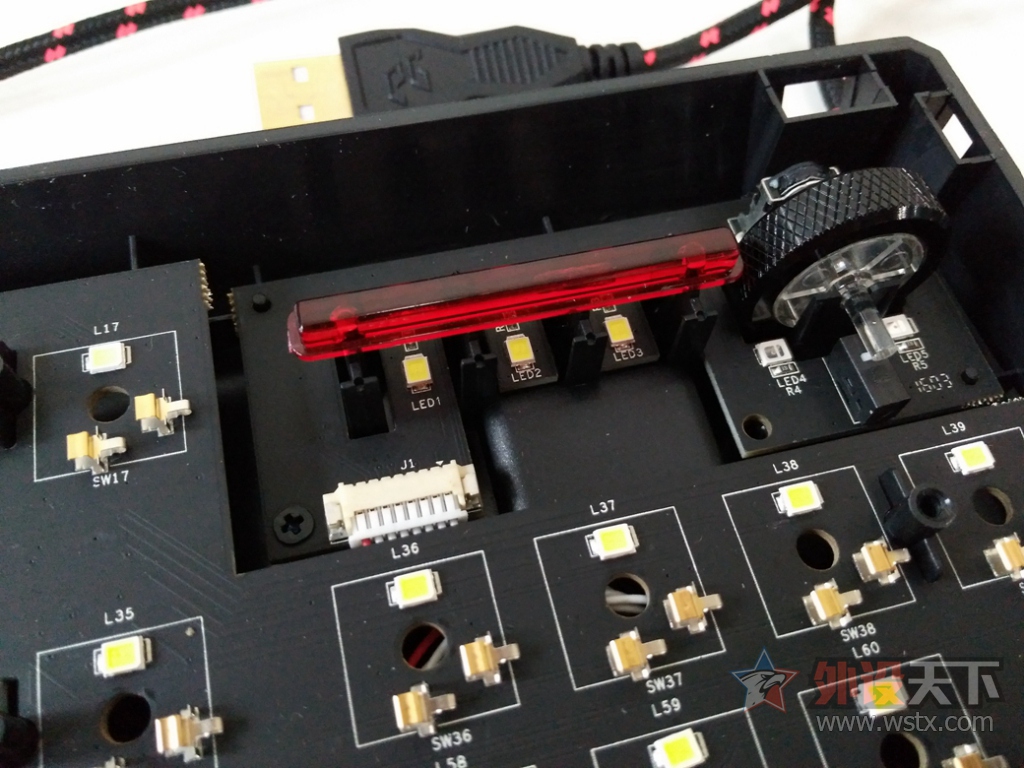

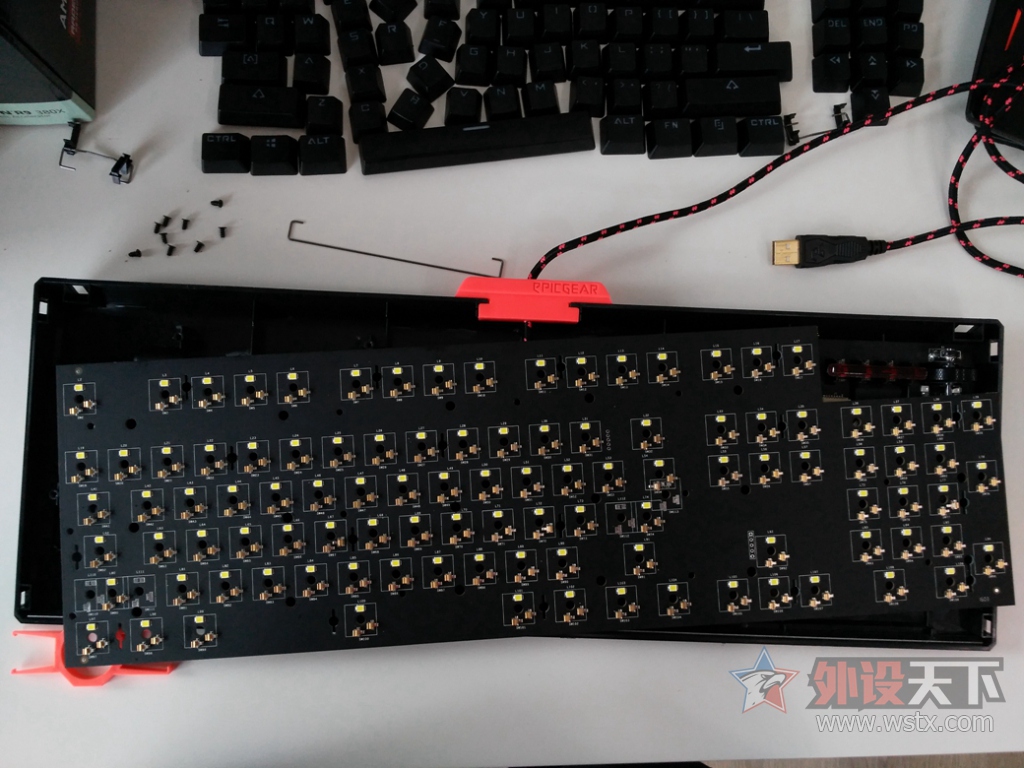

EG战魔者PCB电路板上的设计一览无余了，似乎并不是很复杂，这个调音轮滚特别像一个汽车轮胎，此外还支持按压，做成了一个快捷静音设置。



PCB板上同样有9个螺丝孔，由于周边的孔太多了，找起来还特别费眼里T-T

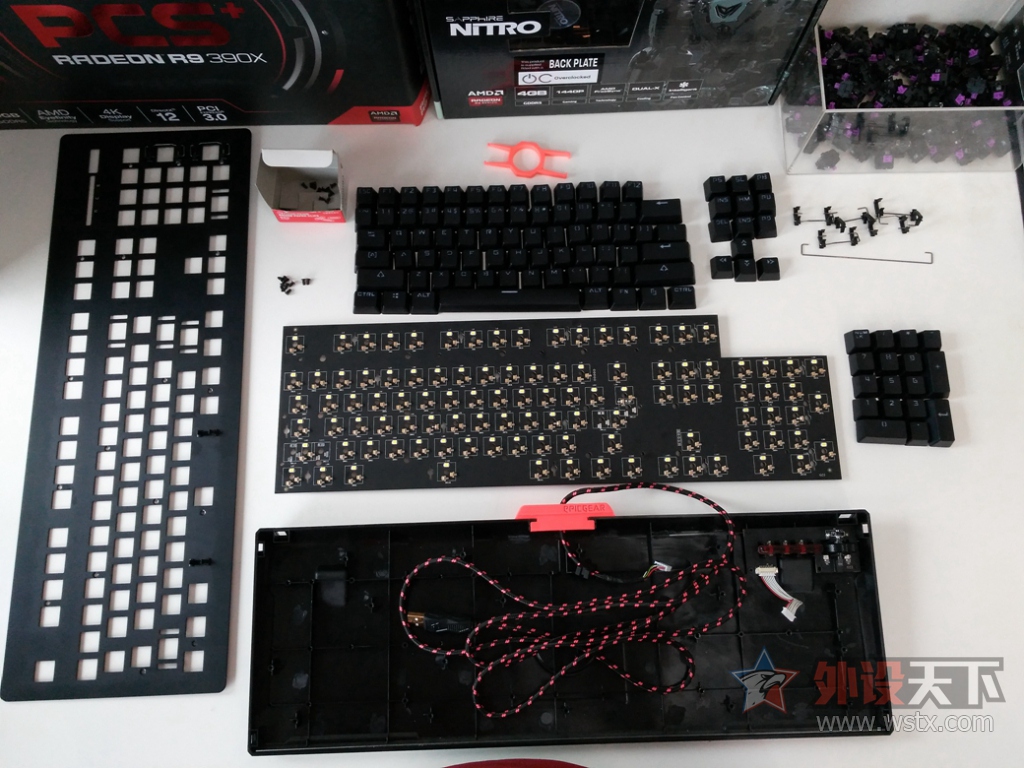

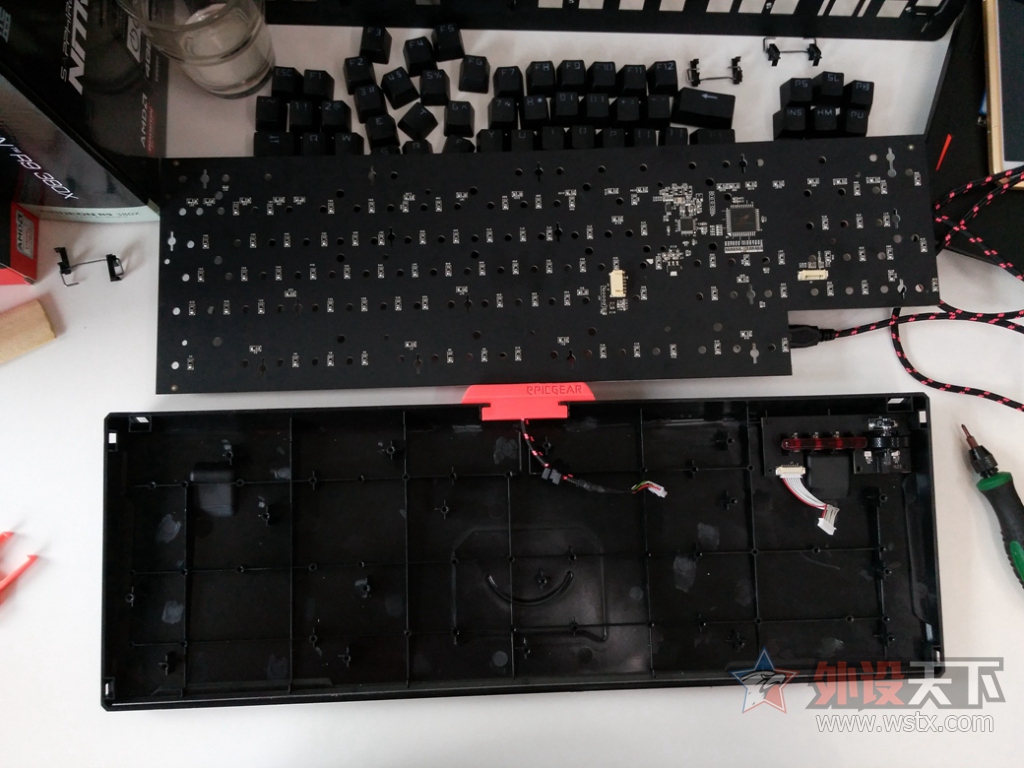

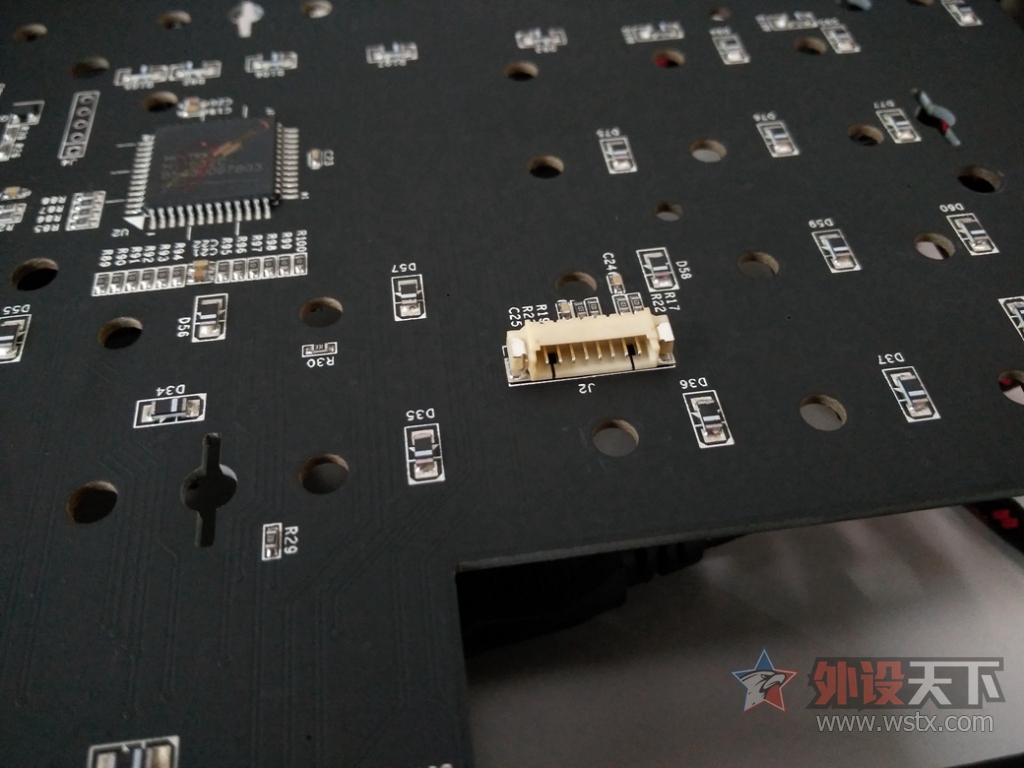

翻过来把排线拆掉，这样完整的EG战魔者键盘就基本全部拆除完毕了。

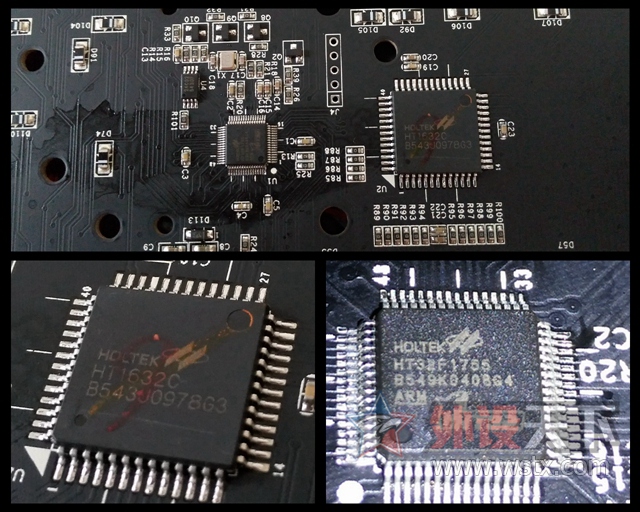

PCB背面的IC主控芯片特写，认出了一颗ARM芯片，不知道和手机上ARM处理器有多大不同。

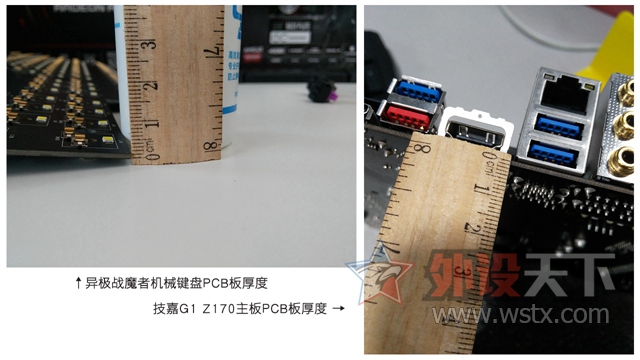

比较下PCB板材的厚度，EG战魔者机械键盘居然和技嘉Z170主板一样，都是1MM左右。

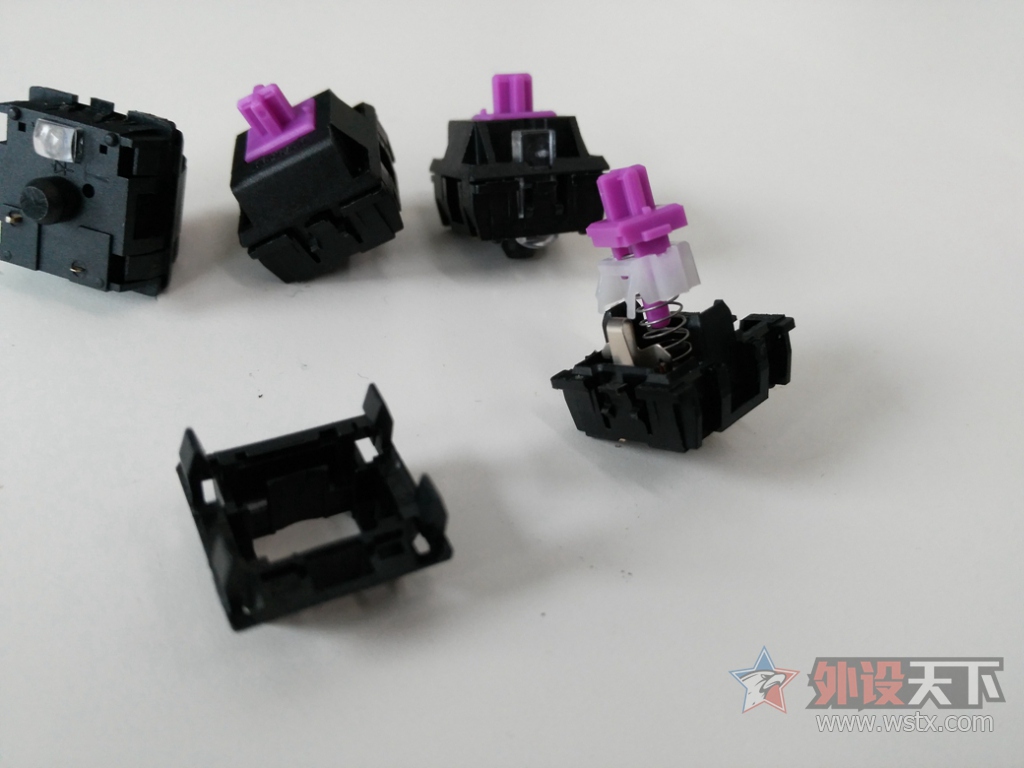

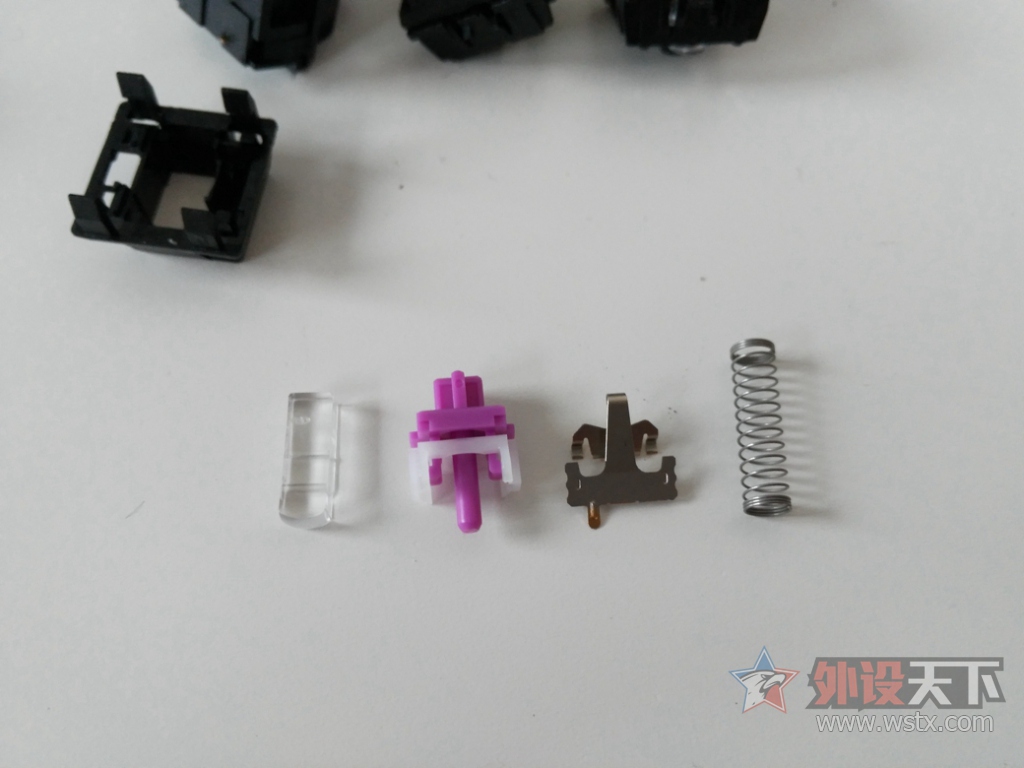

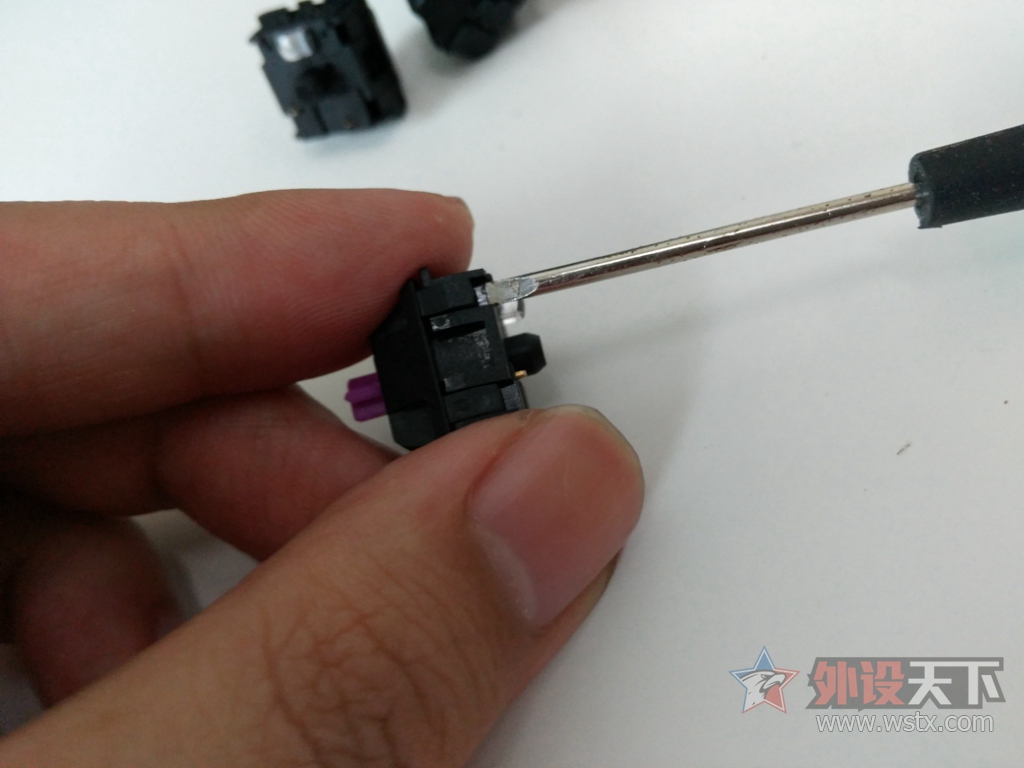

是不是太简单的了一点，的确这可能是我见过的拆解最简单的机械键盘了，毕竟模组化，不过这还不过瘾，继续把EG的紫轴再拆解看看。

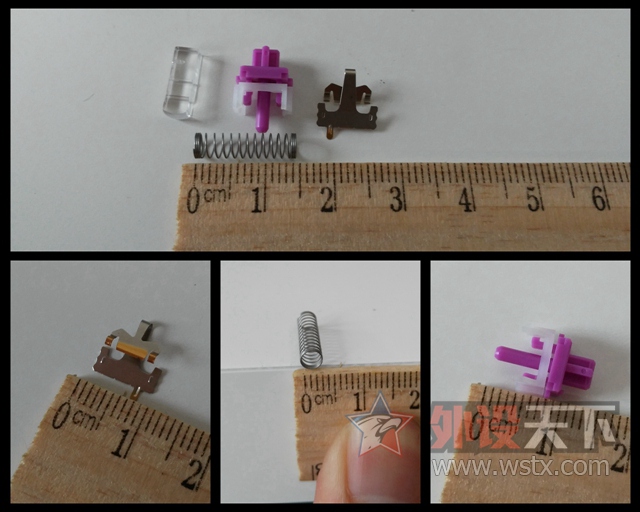

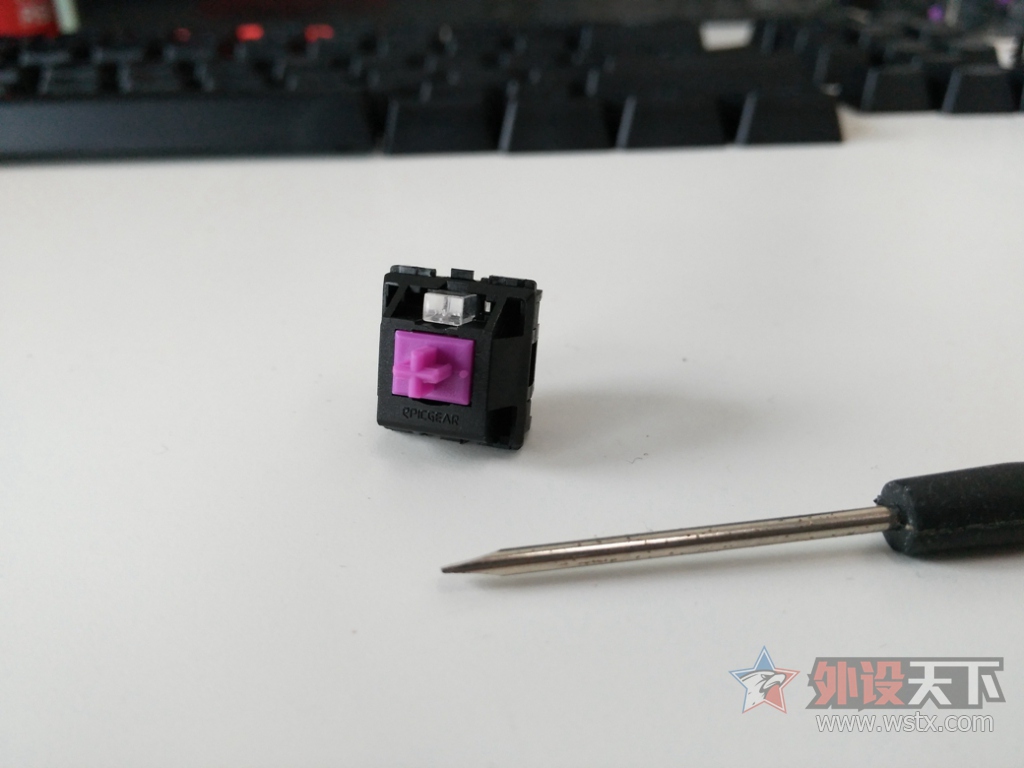

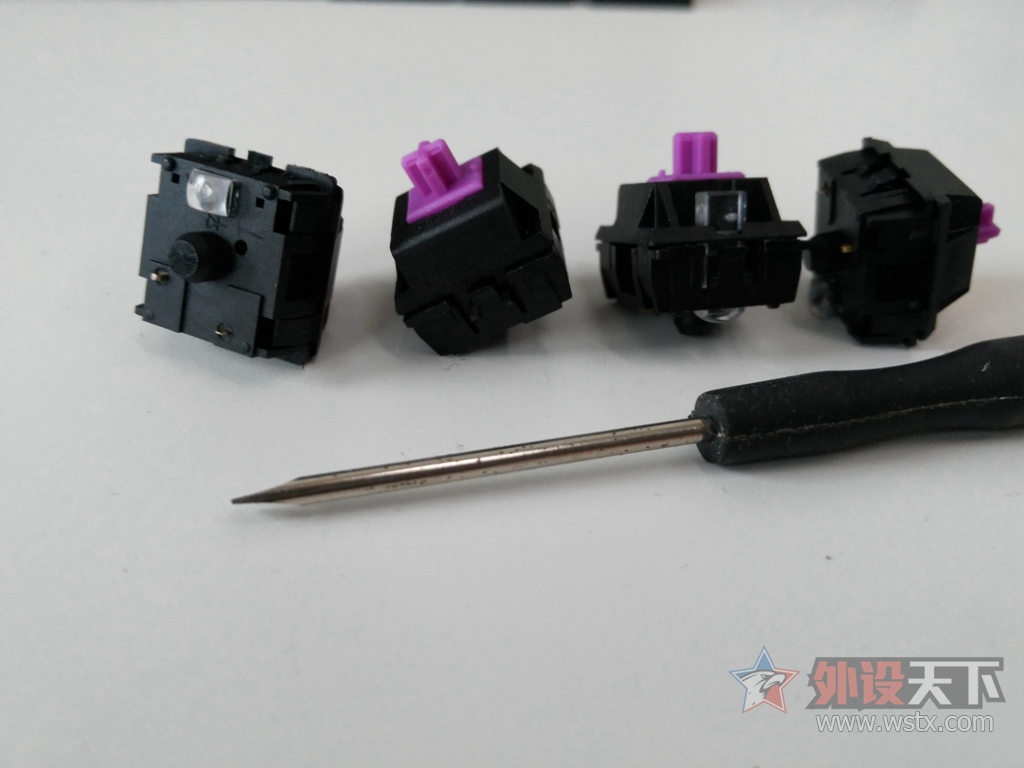

关于EG的模组紫轴，很明显的特点就是短针脚，毕竟不再需要传统的焊锡固定，所以换轴和维护都特别简单，当然传统的cherry轴肯定是不能直接兼容的，但是很明显如果把针脚剪短或者弯曲的话就也能用在EG战魔者机械键盘上了，不过你真的需要换Cherry轴，换一整套的略显蛋疼了，个别键轴更换比如ASDF这些常用游戏键就很适合了，最简单的办法还是选择EG本身提供了几种模组轴体。

总结：
通过拆解，了解到EG战魔者这款键盘的的一些优点：
1、    极其简单的拆解和换轴设计
2、    基本用料足，没有明显短板
3、    EG轴本身的手感有自己的特点，没有一味的仿照

缺点：

1、    没有集成RGB
2、    外型太工科化，缺少文艺气息（不够SAO）
3、    模组化的成本还是有点偏高
