脱光了看轴，血手幽灵光轴二代B840电竞键盘拆解测试

jieshi

血手的产品似乎一直走的非同寻常路线，这次光轴二代B840电竞键盘又来袭，相比较传统的机械键盘，光轴在结构上和性能上完全有所不同，性能上不仅拥有更快的触发响应速度，在信号上非常清晰准确没有杂讯，光学组件触发理论上不磨损、不氧化、可防尘、不卡键。既然叫光轴肯定与传统机械轴的内部结构完全不同，所以为了达到类似机械轴手感这一次光轴二代B840特设撞槌产生鸣脆枪声，人为造声。除此之外LK2将键程设计成了3mm，触发更快，总键程缩短25%，适合高频率点击，轴体也采用了防尘罩，防尘按柄设计，可以更好的隔离灰尘。结构上光学组件具有灰尘穿透能力，可以有效防止灰尘对机械轴的影响。虽然光轴键盘已经到了二代了，不过对于我来说还是显得有些陌生和抽象，所以这次音箱给大家带来一次过瘾的拆解测试，脱光了看轴。

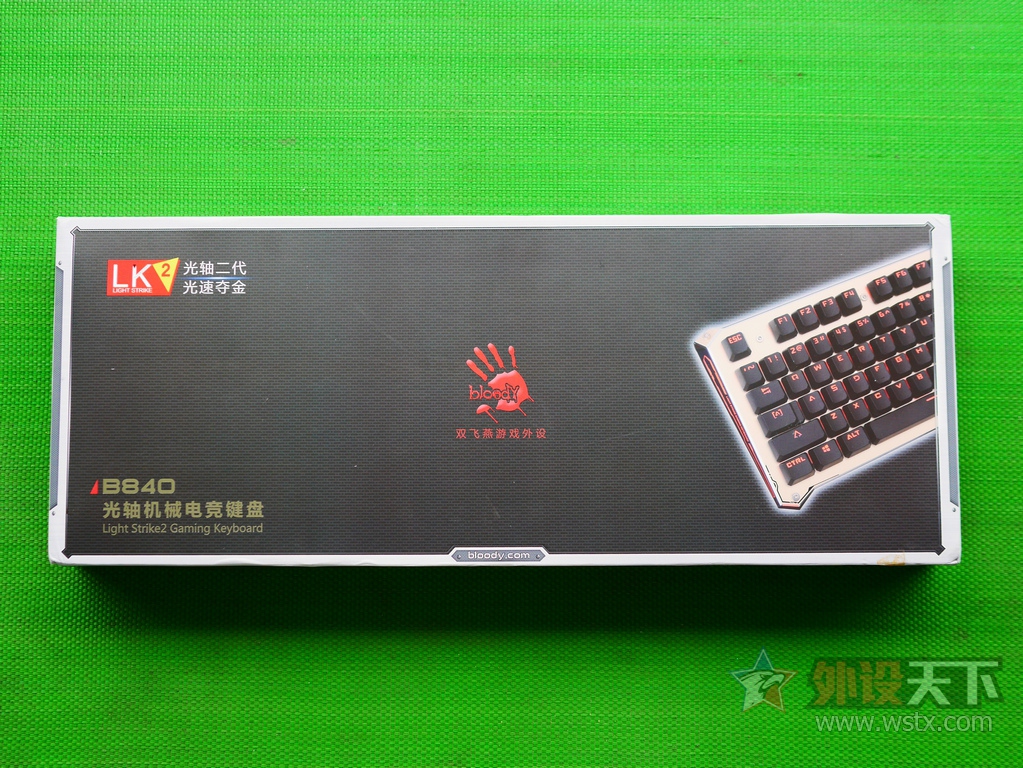

包装还是一如既往的血手产品风格，红黑色搭配的风格，大大的血手印，产品型号为B840，这一次轴体技术使用了LK2光轴二代产品。

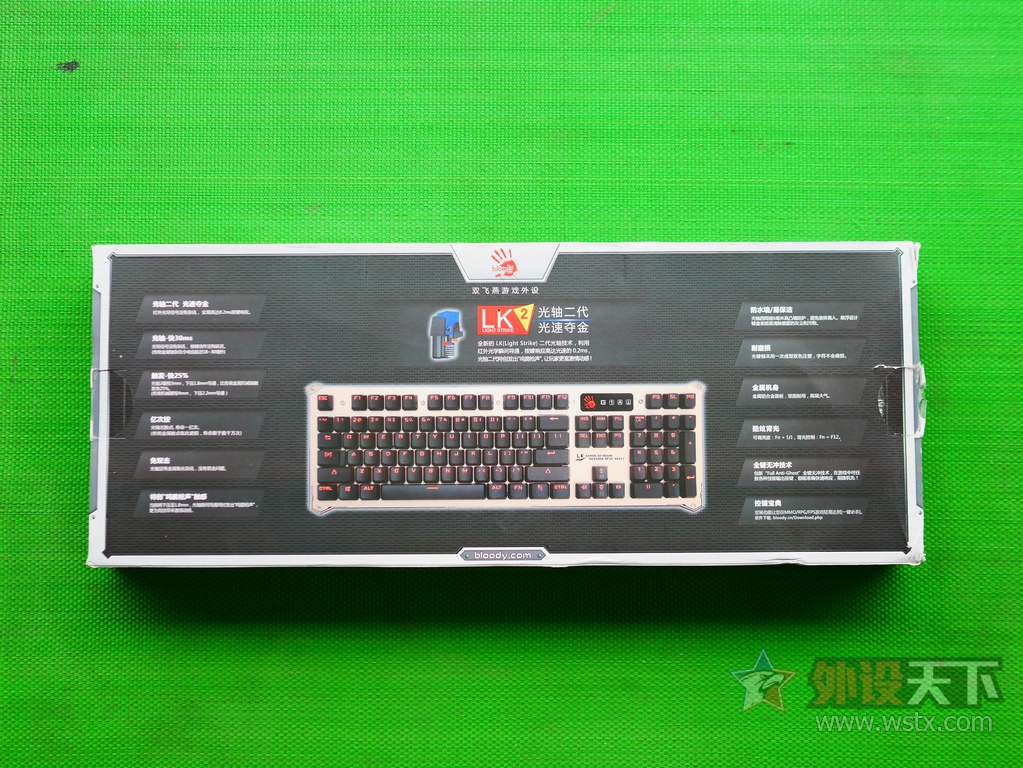

包装背面是对于光轴技术优势的介绍，比如0.2ms按键响应，键程3mm下压1.8mm导通，触发快。上亿次的按击寿命，免双击，“鸣脆枪声”的触感。轴体有防水墙设计，避免液体载入，键帽字符耐磨损，炫酷背光，全键无冲，另外驱动方面可以下载控键宝典，在游戏时候做到一键必杀，总的来说B840产品的亮点还是多多的。

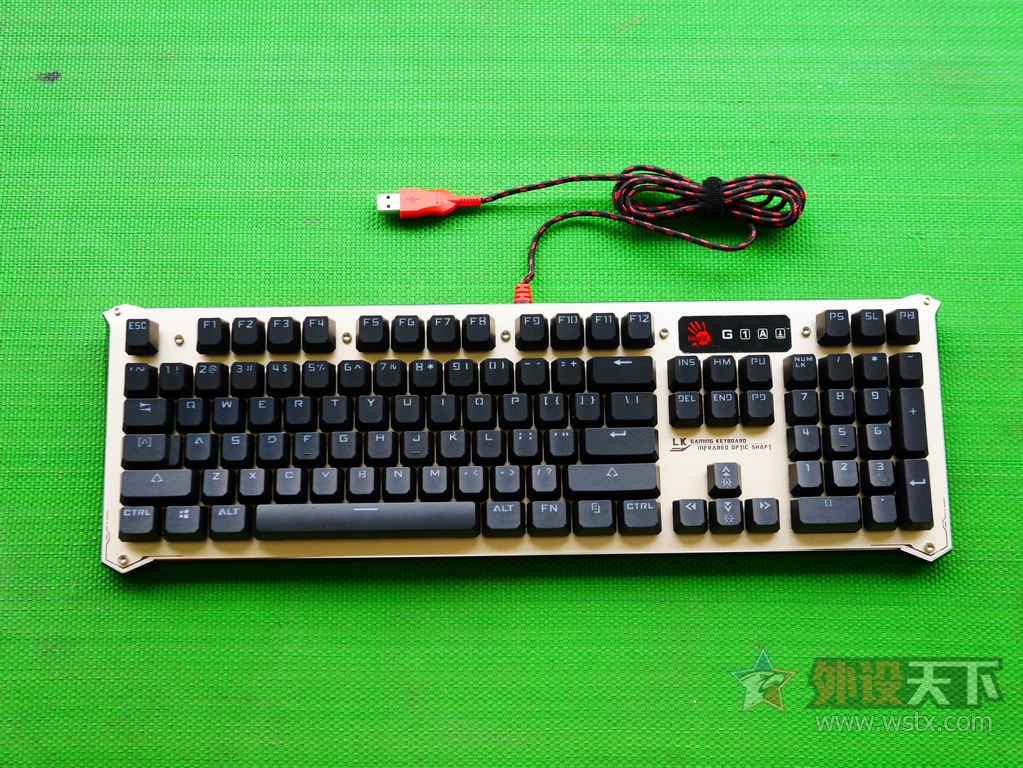

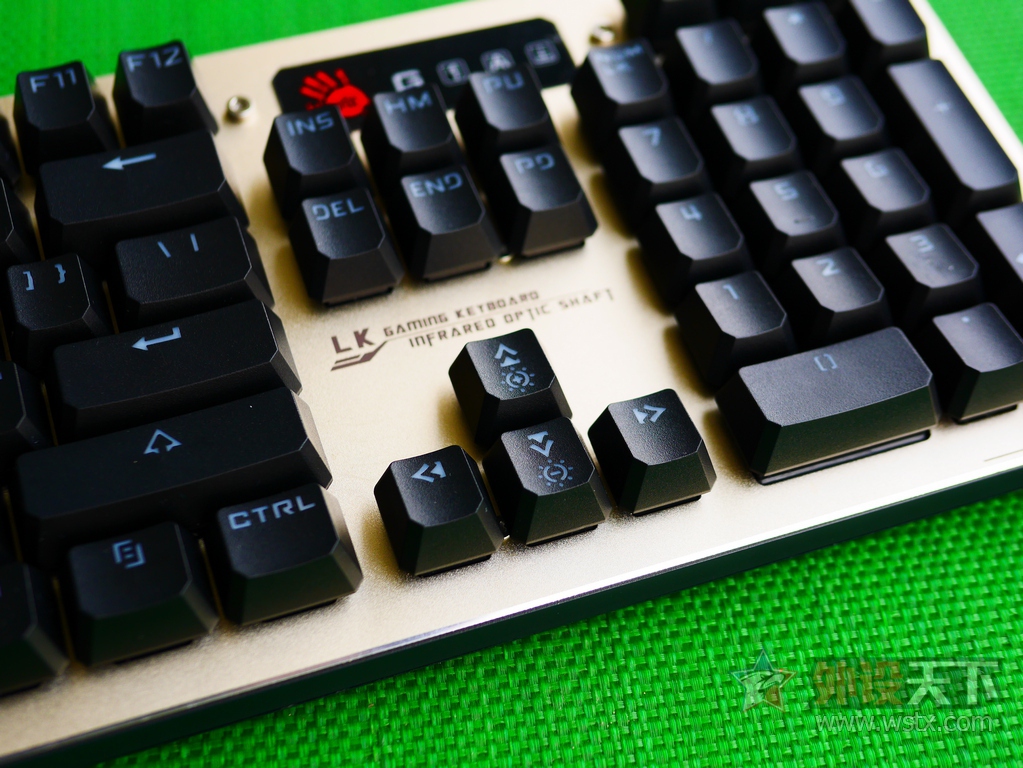

键盘这次设计了窄边框，并且正面是金属面板，体积上显得更加轻盈，没有一点臃肿的感觉，颜值得分较高。键盘是104键美式布局，仿机械青轴手感，除了游戏也适用于办公、上网。这一次键盘上没有任何像B740那样难看的贴纸了，改而直接将产品字母做到了金属面板上，显得自然好看了许多。

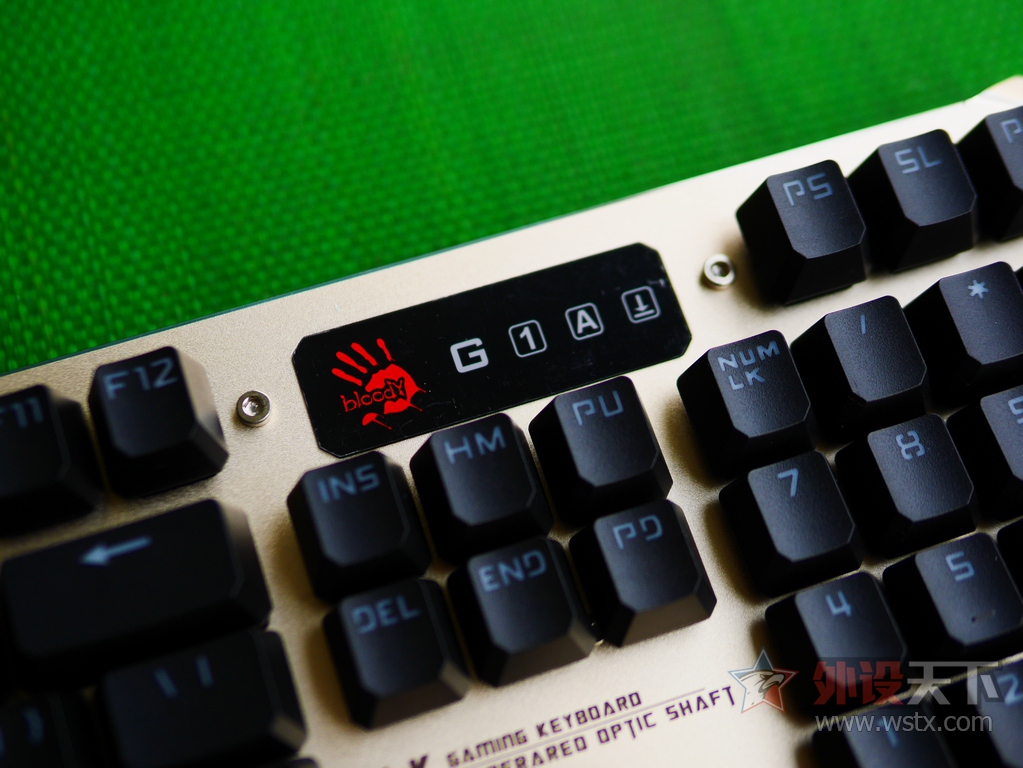

键盘指示灯位置并没有在传统键盘那样的右上角，而是在功能按键区域上方位置，通电后血手印没有背光效果，有些遗憾。

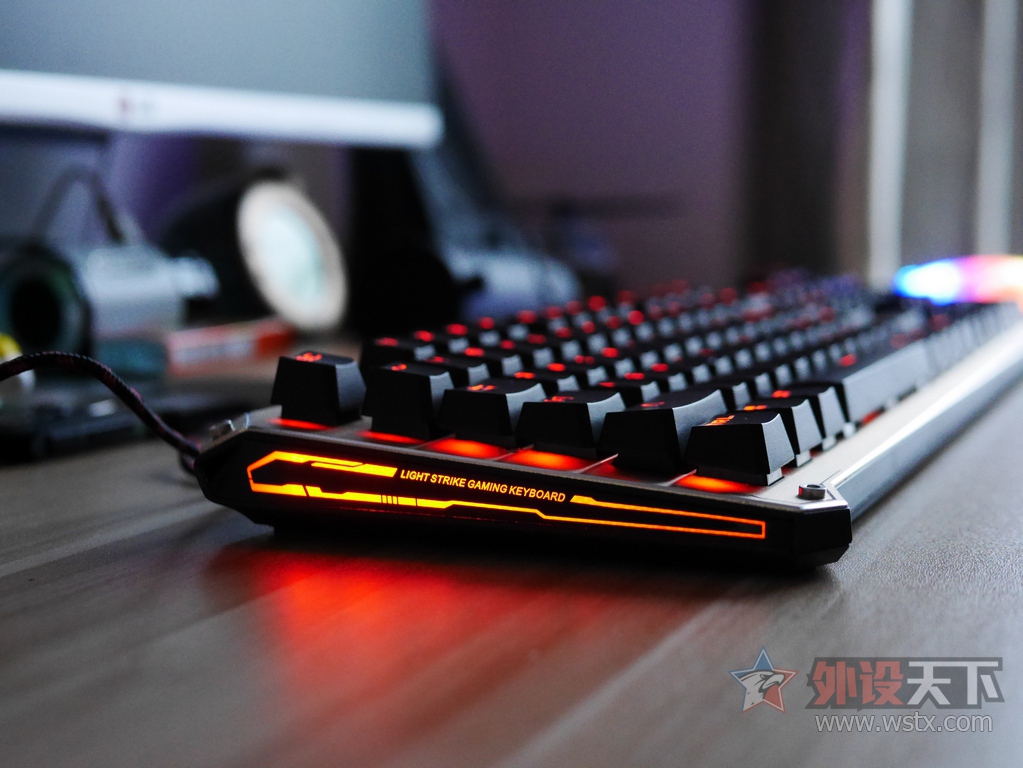

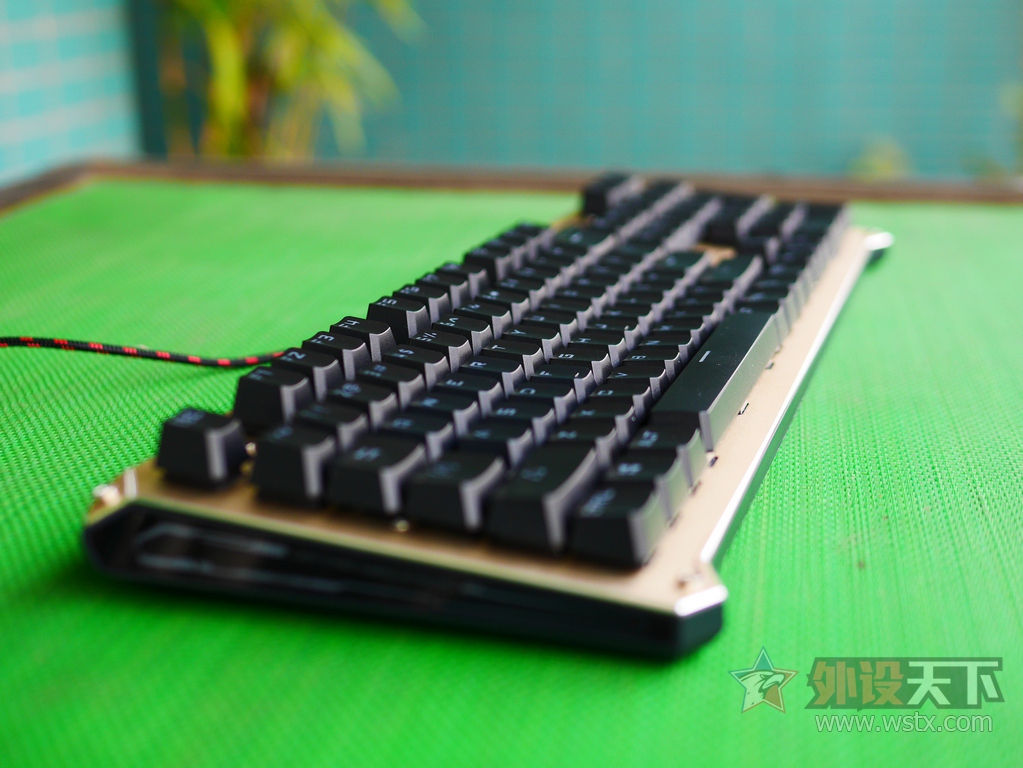

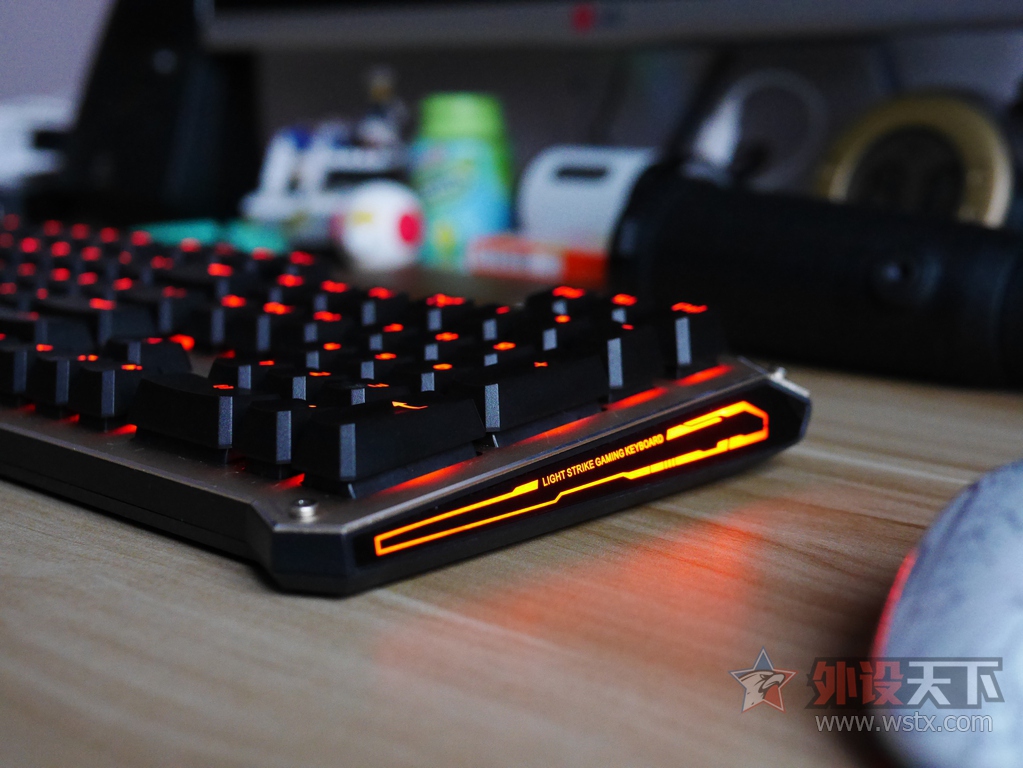

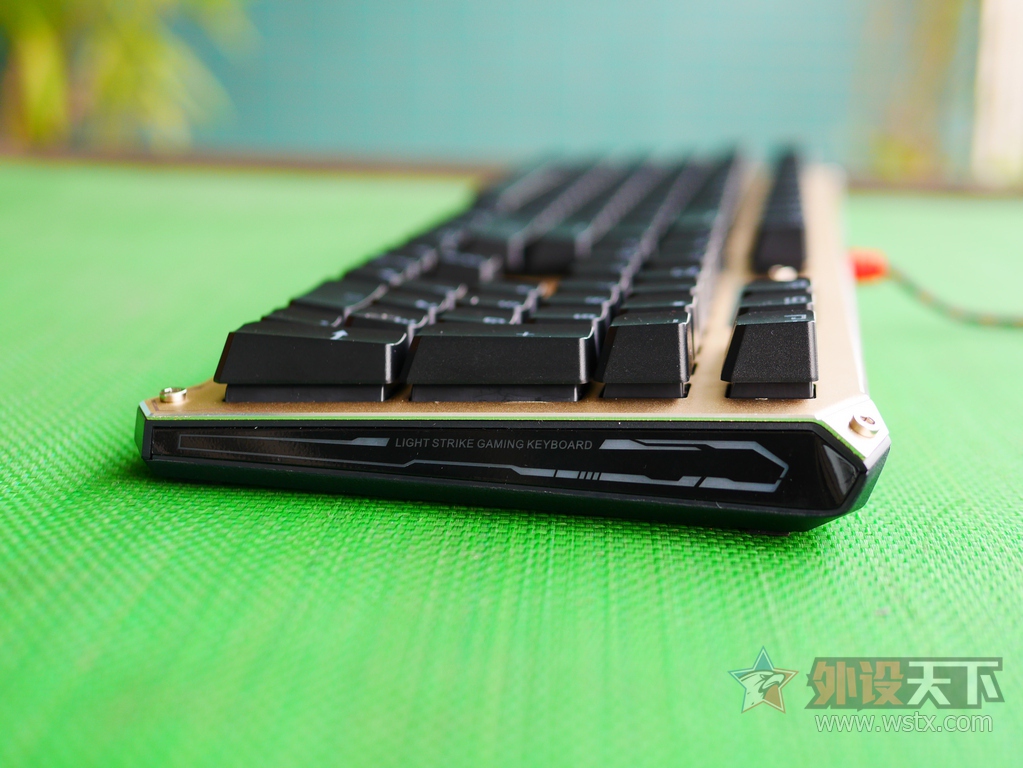

键盘按键呈前低后高的阶梯排列，两侧边框有炫酷的背光灯设计，黑暗下背光亮起的效果显得更加炫酷。

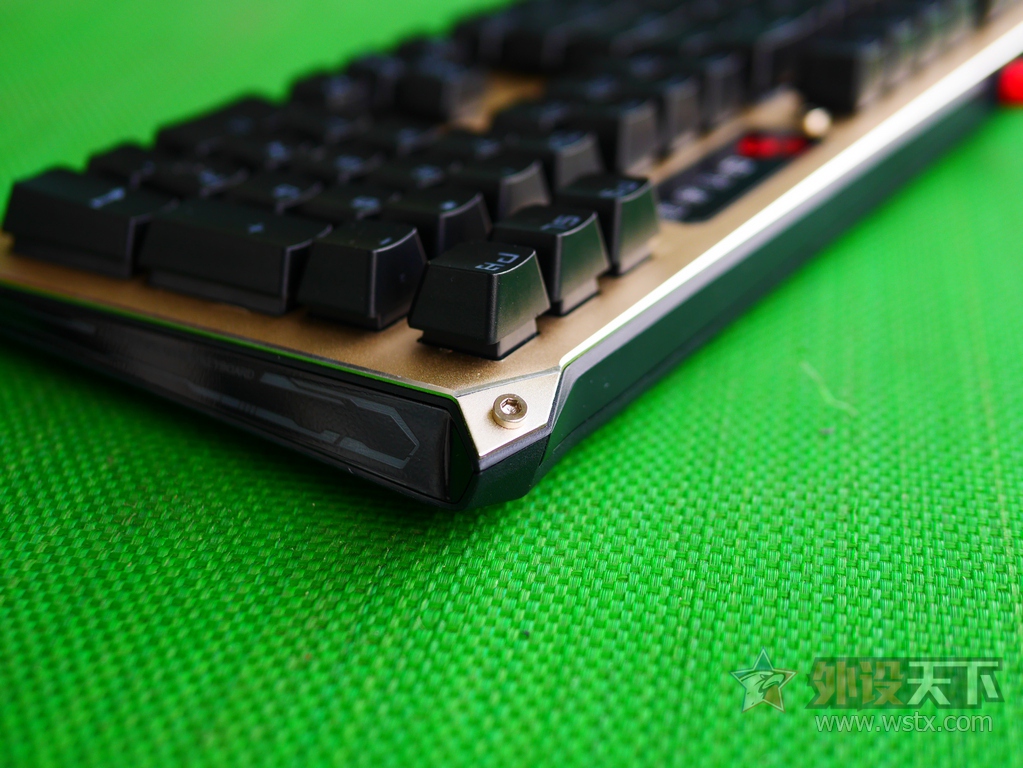

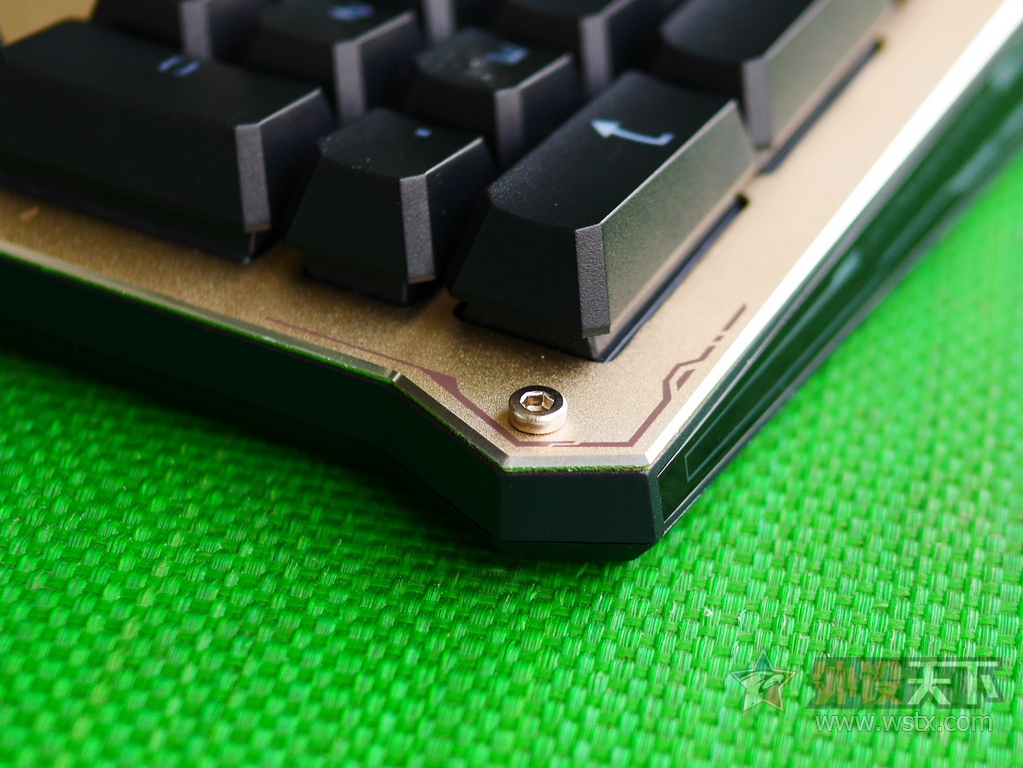

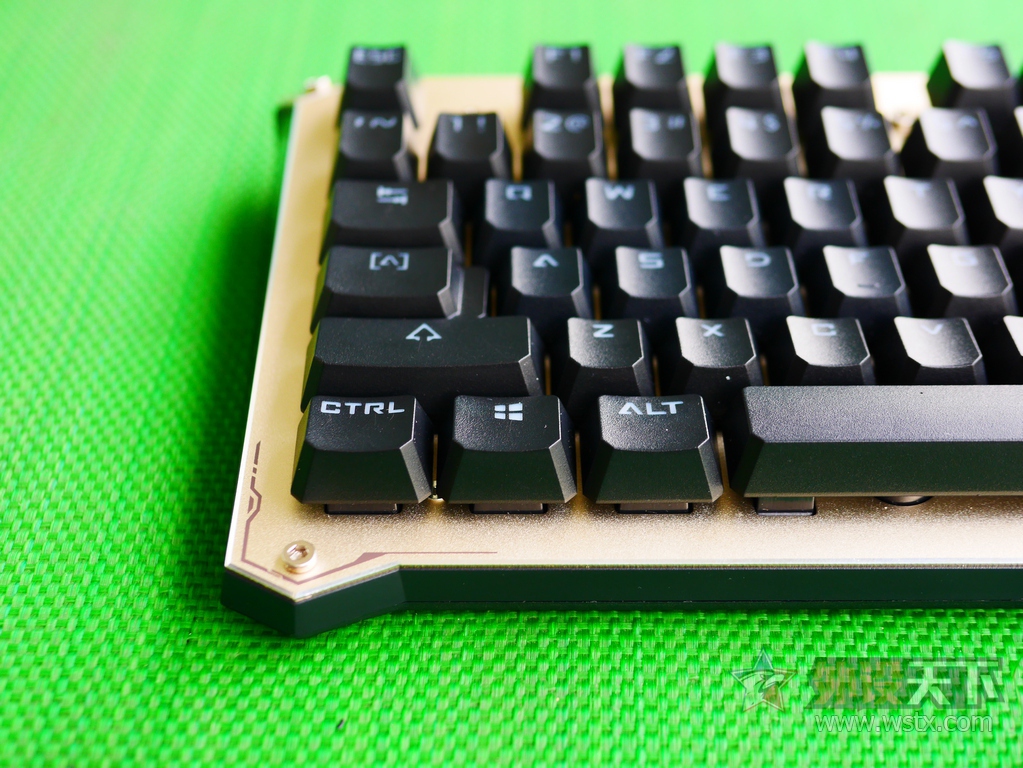

B840的键帽与机身设计风格比较统一，键盘四个角都有多边形的硬朗风格设计，金属面板固定的螺丝也在这个位置，而键帽四个角也是有斜角的设计。




按键布局上没有什么特殊之处，左侧还是常见的WIN键，

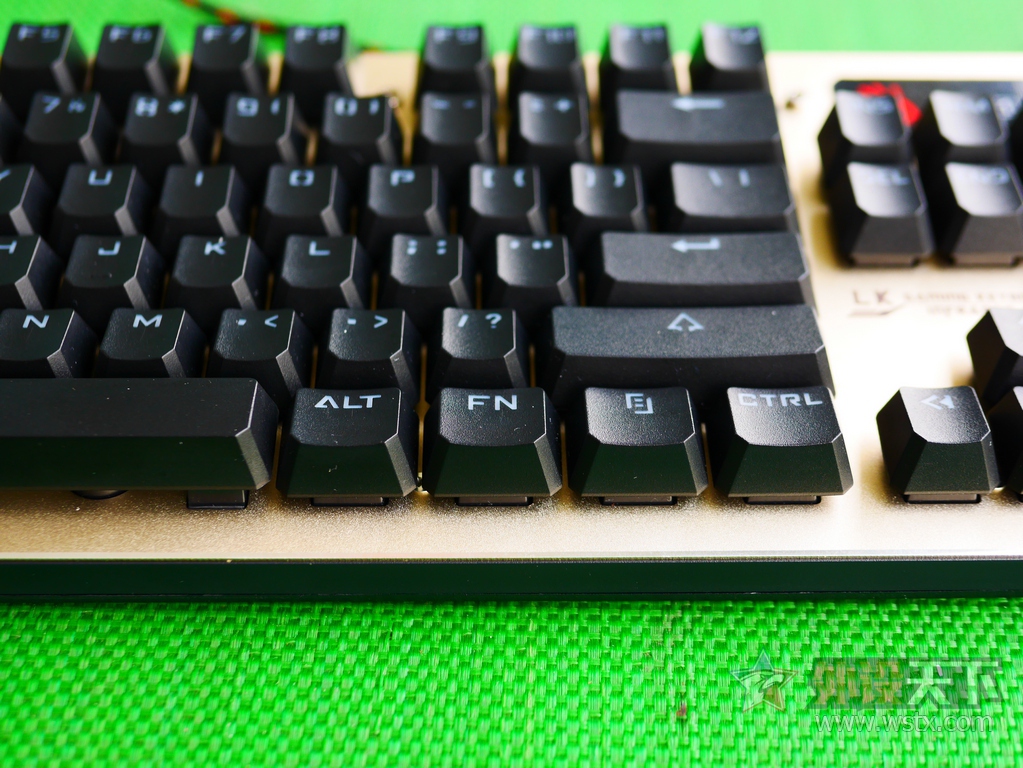

右侧是FN组合功能键和菜单键，

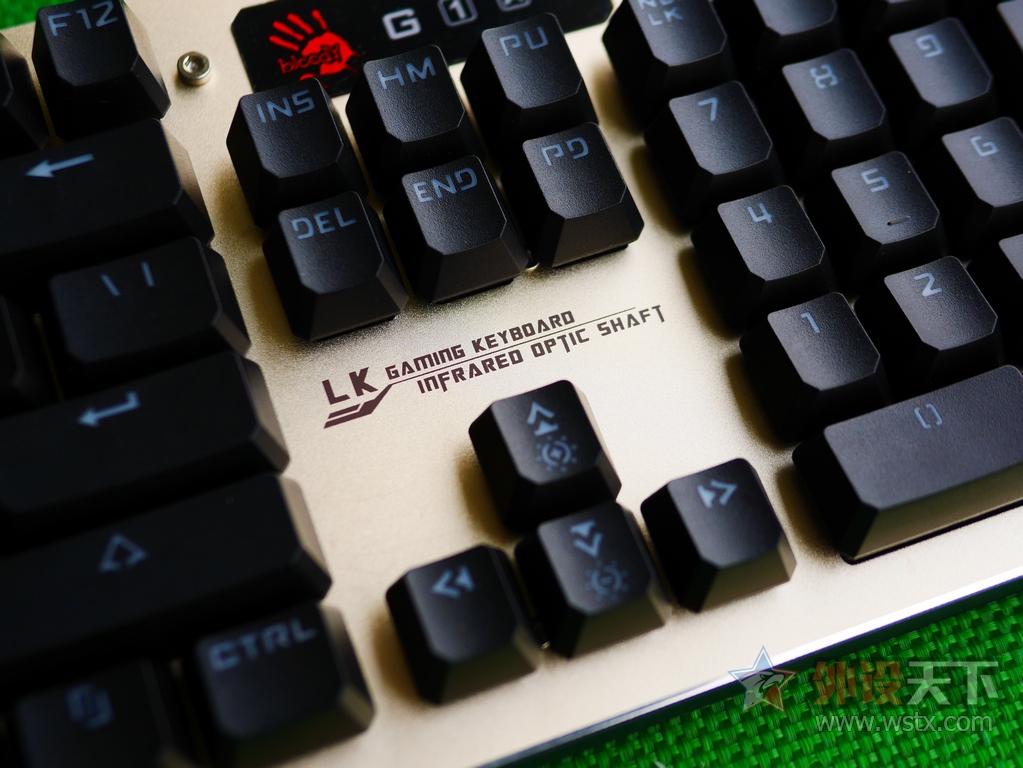

FN+上下方向键还可以调节多档背光亮度，

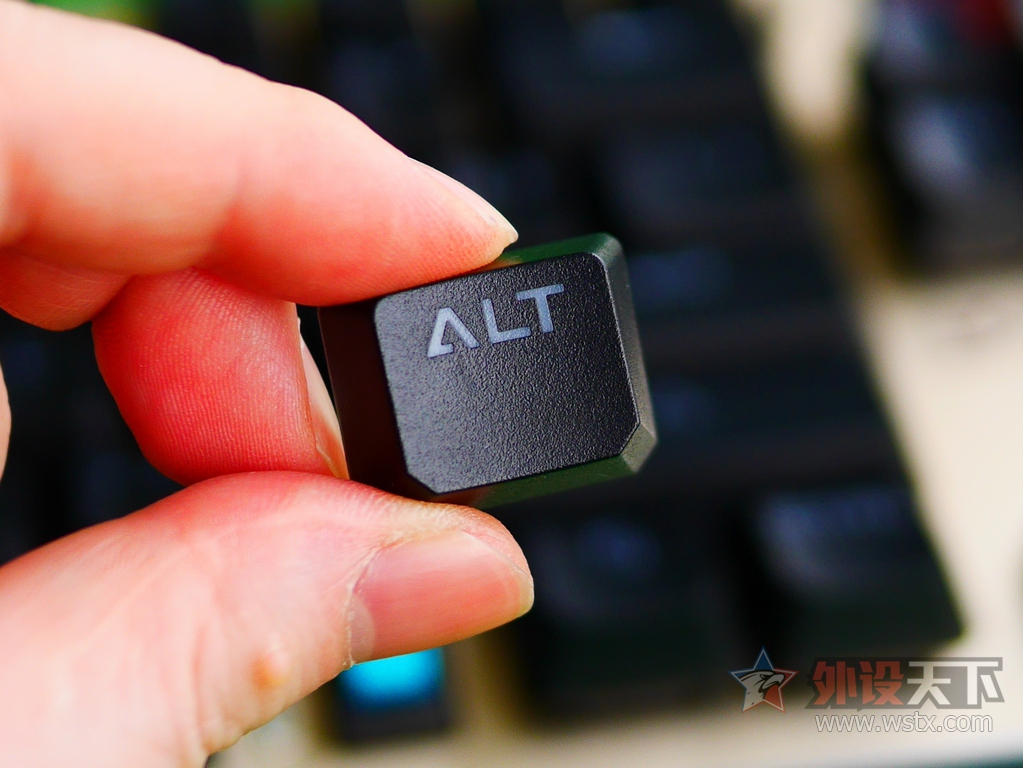

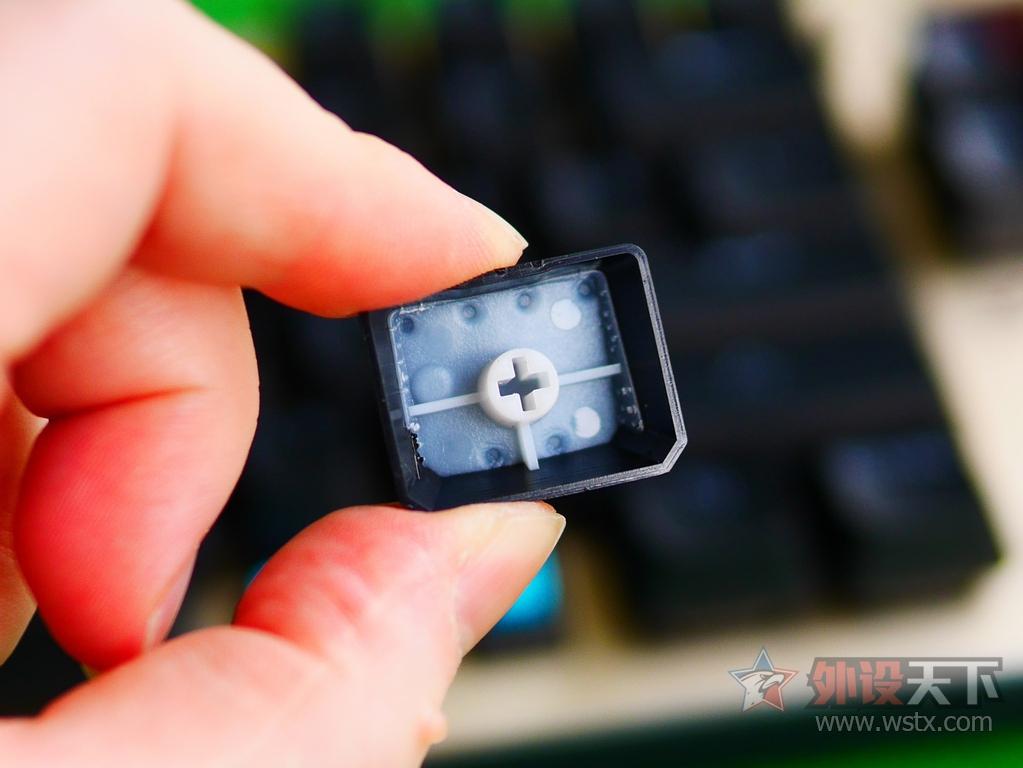

键帽是透光注塑键帽，磨砂表面，内侧有加固，键帽的硬度不错，非常结实。

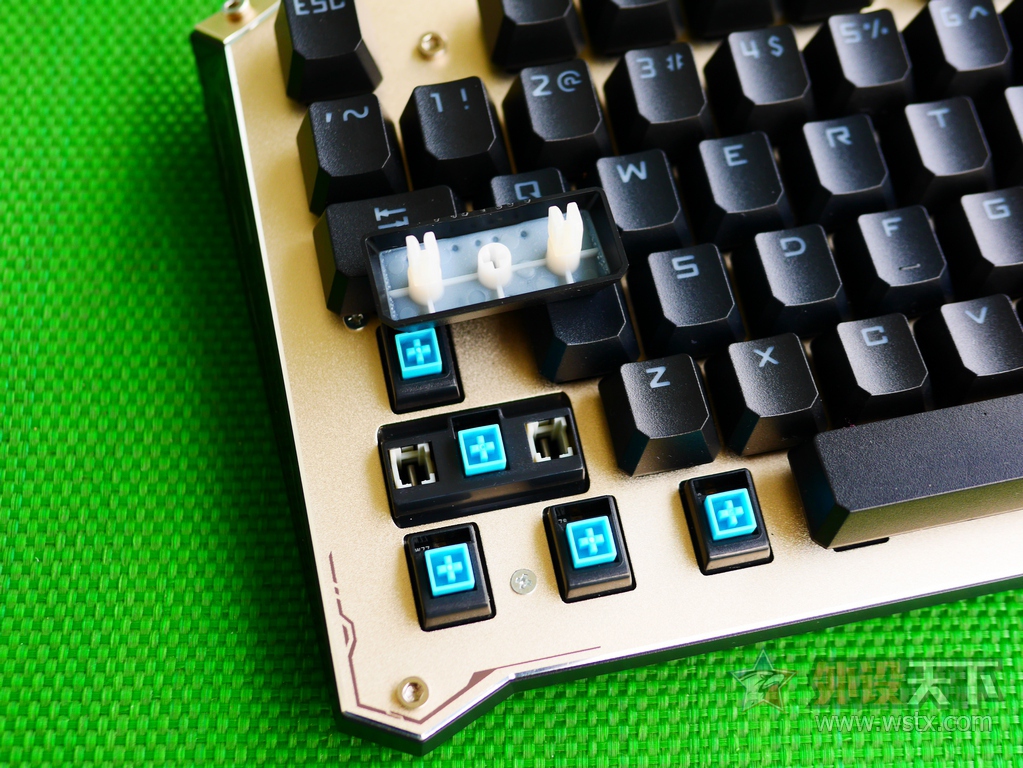

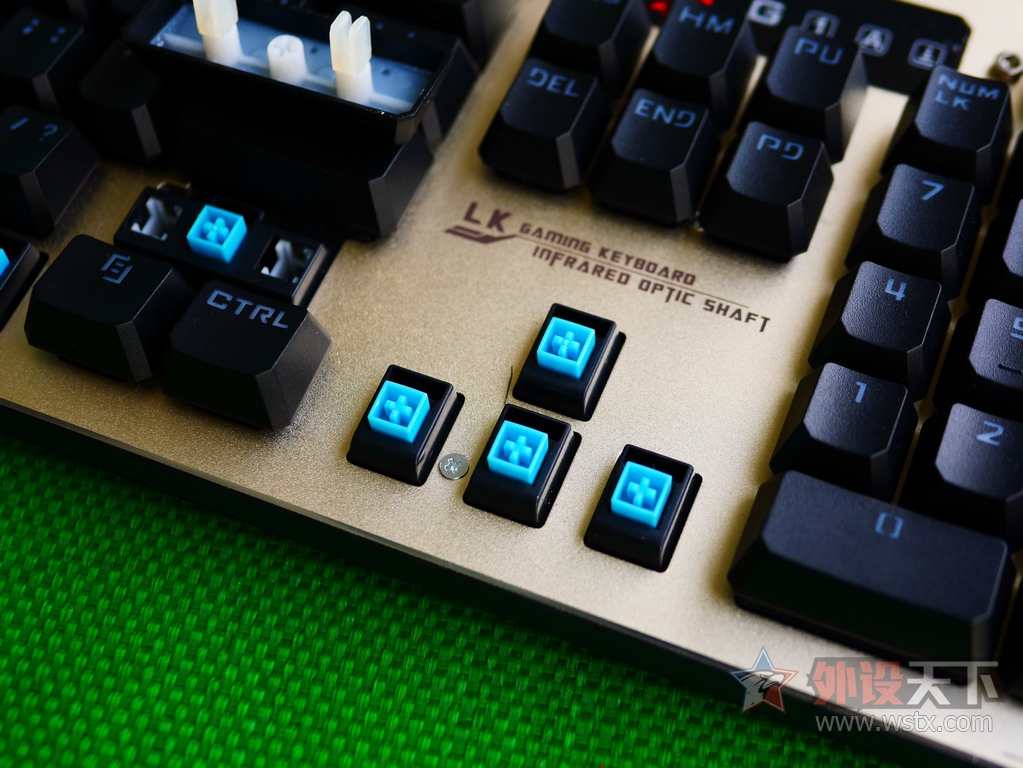

拔下轴看看，B840的LK2二代光轴与传统机械轴完全有所不同，看上去轴体显得稍微消瘦一圈，宽按键也跟普通机械键盘不同，普通机械键盘要不是卫星轴支撑，要不是铁丝结构支撑。B840则是键帽底部两侧凸出的夹槽夹住底部电路板上的铁丝来支撑，比较与众不同。

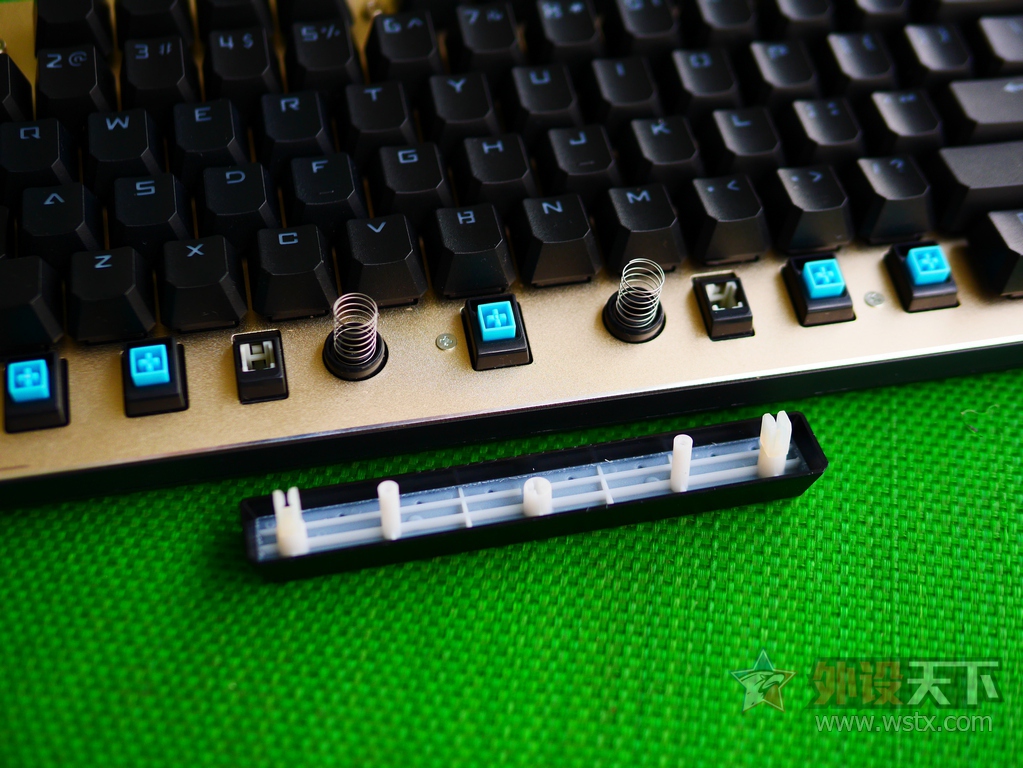

空格键更是有所不同，夹槽与轴体之间还增加了两个弹簧，


轴体周围一圈有6mm的凸墙防水墙设计，避免液体溅入，悬浮设计的键盘表面平时也比较容易清理脏污。

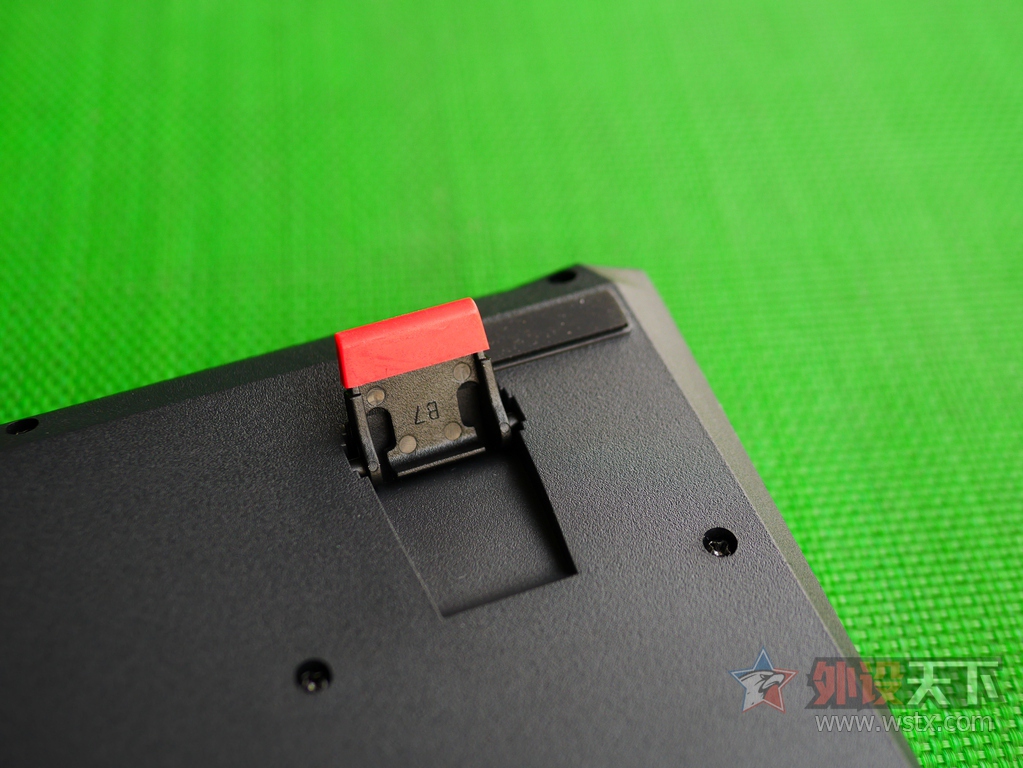

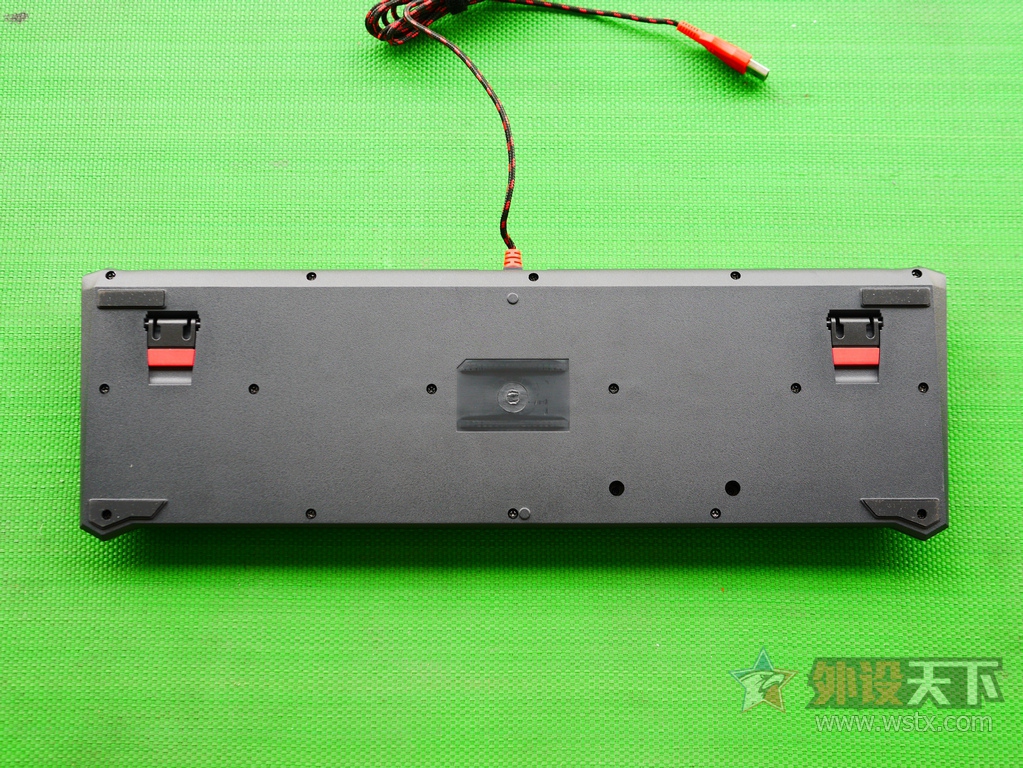

底部四个防滑脚垫，增高支架上也有两个红色的防滑胶设计，

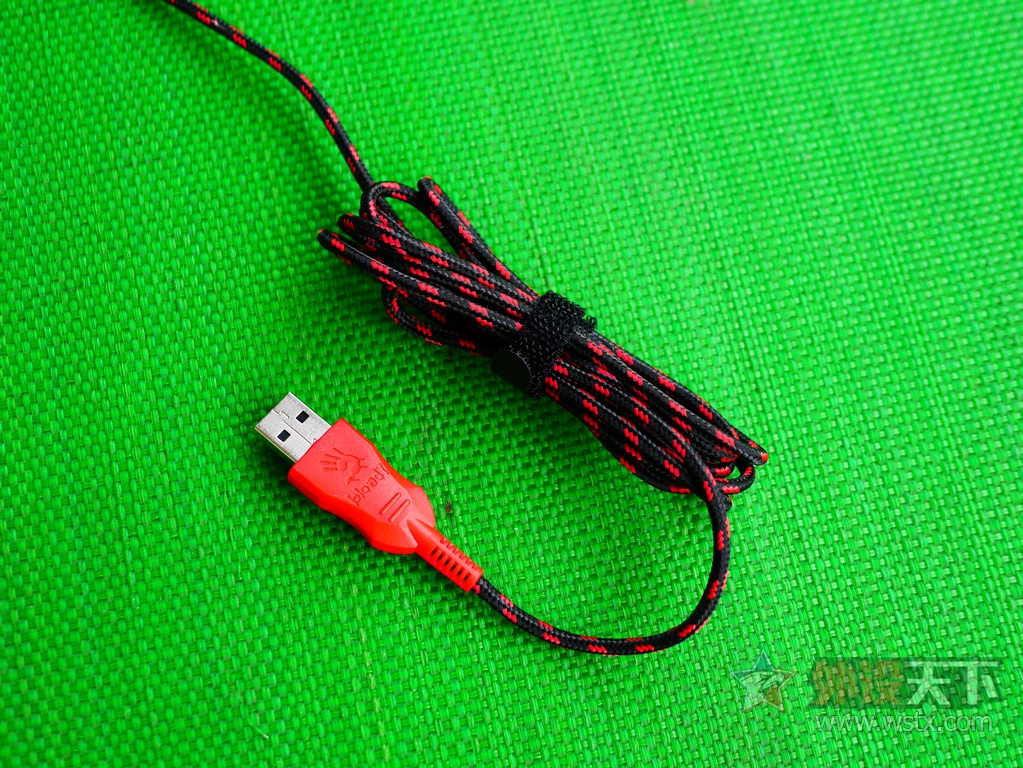

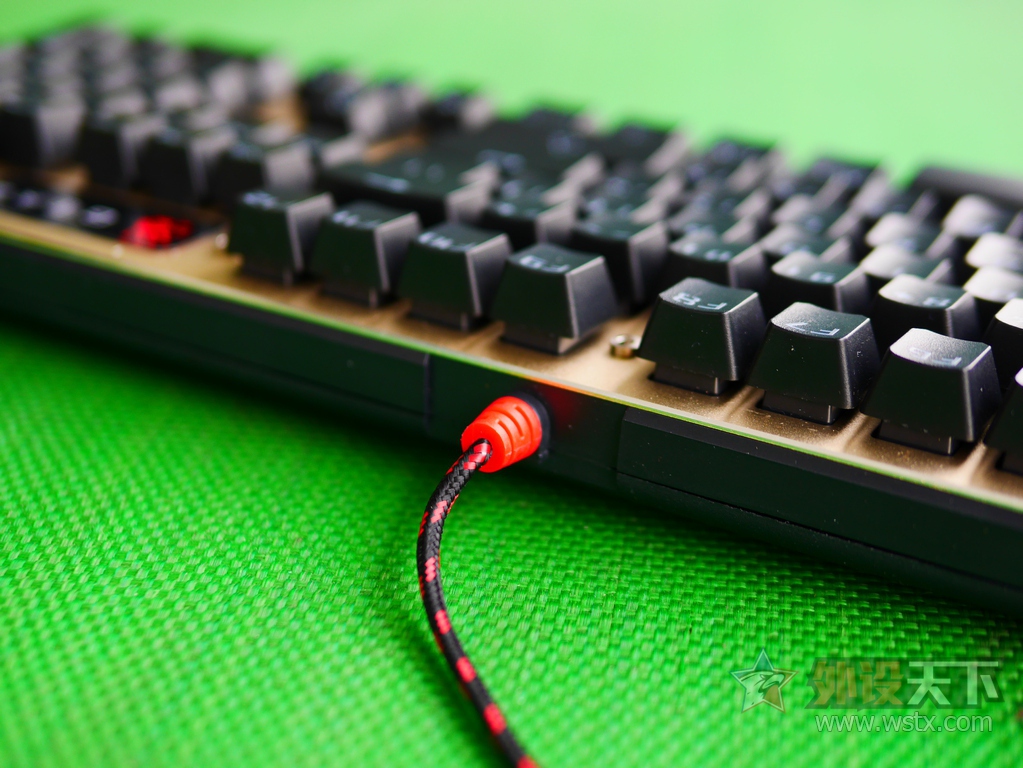

键盘线比较长，有扎带，非插拔设计，尼龙包裹，出线口有防折断设计。

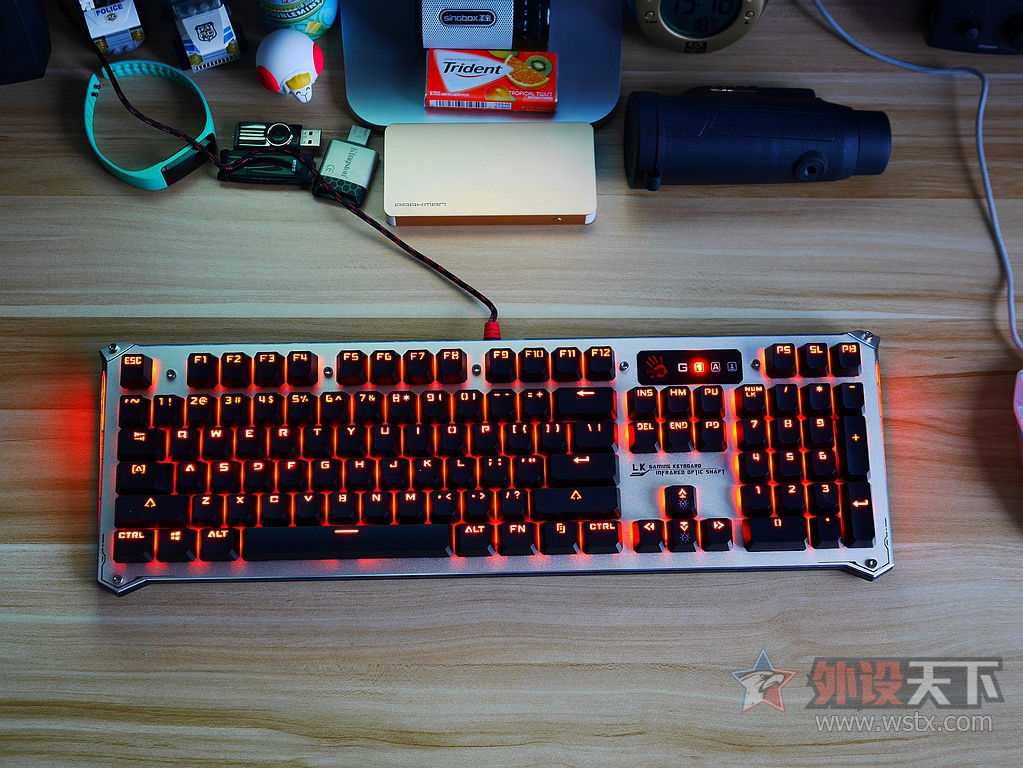

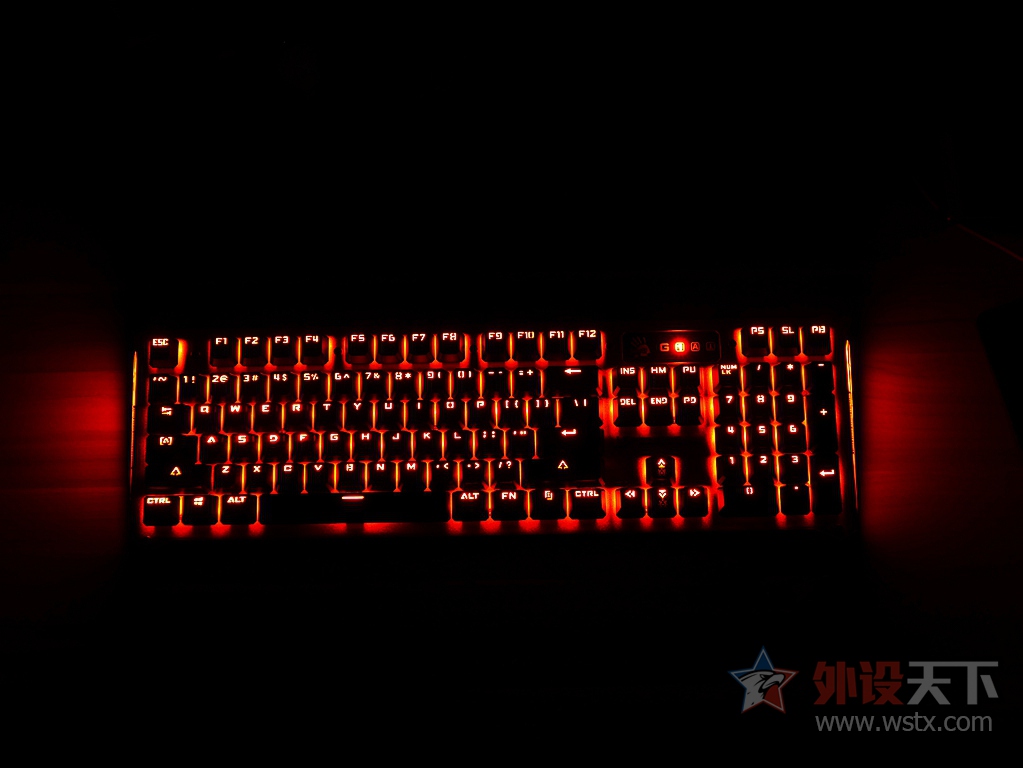

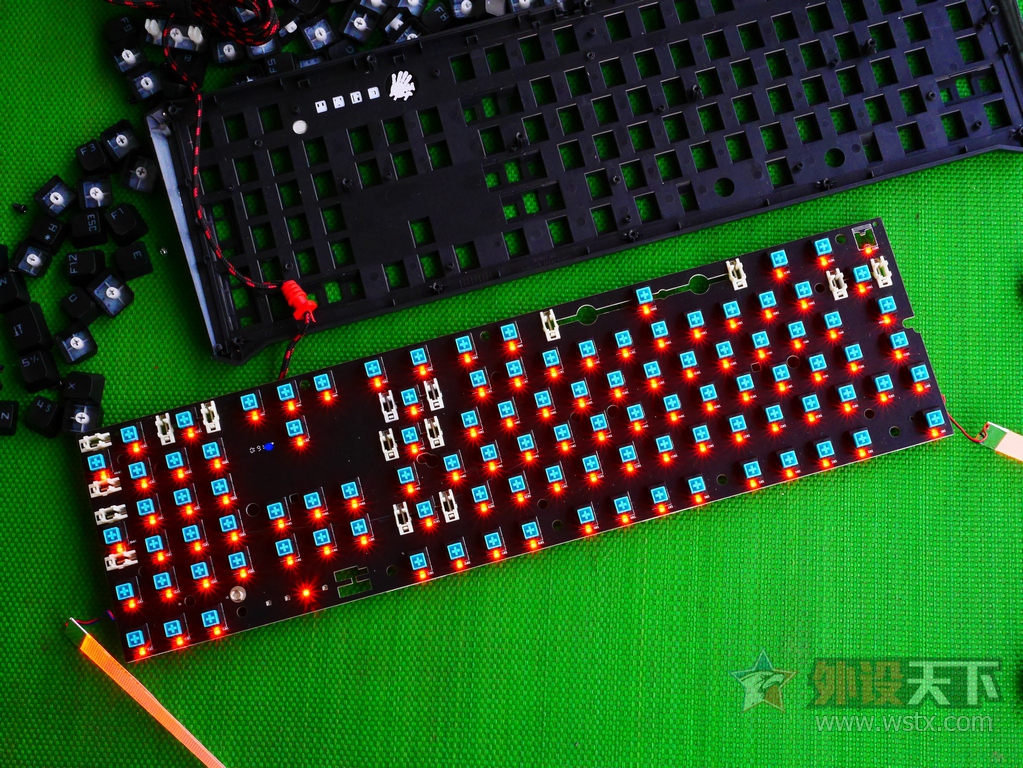

通电以后的橙色背光效果，两侧的也有炫酷的背光特效，看上去不单调，

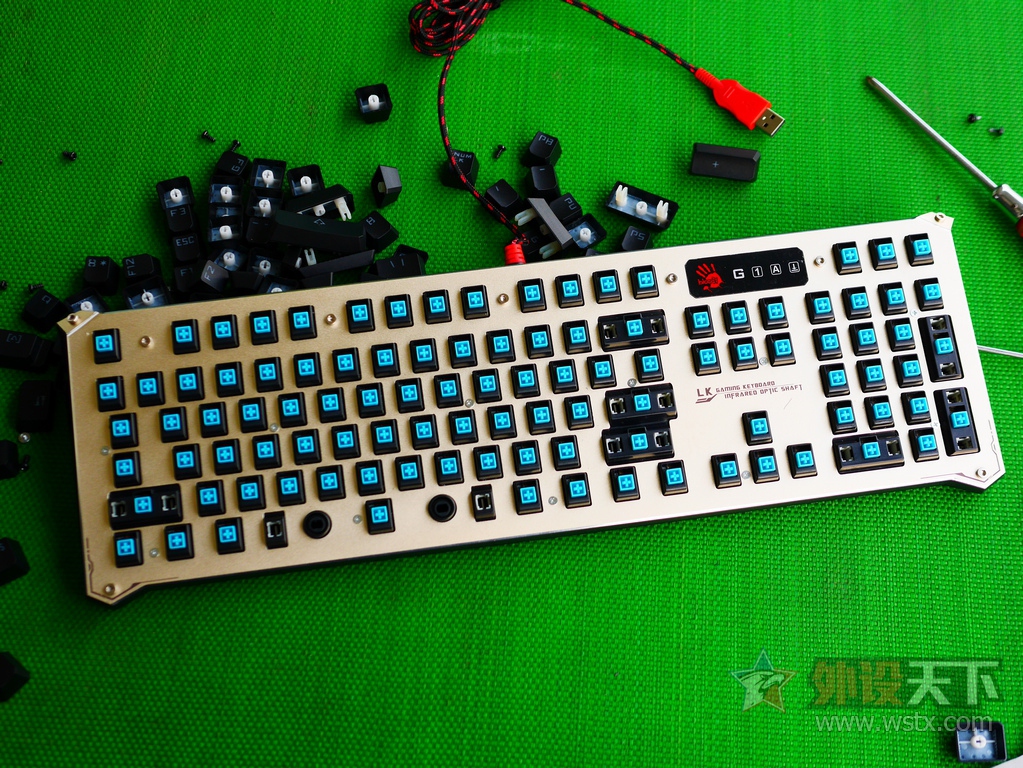

好了，下面开始脱光看轴了，首先是拔掉所有键帽，瞬间看到土豪金的金属面板，可以看到所有宽按键都有支撑设计，

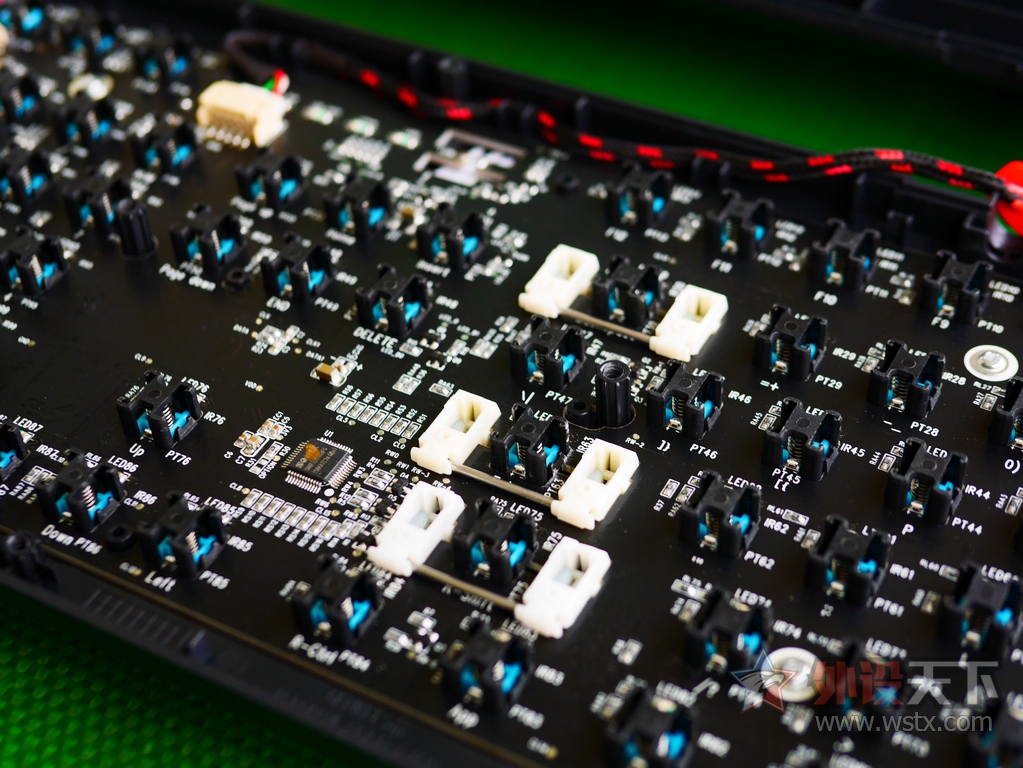

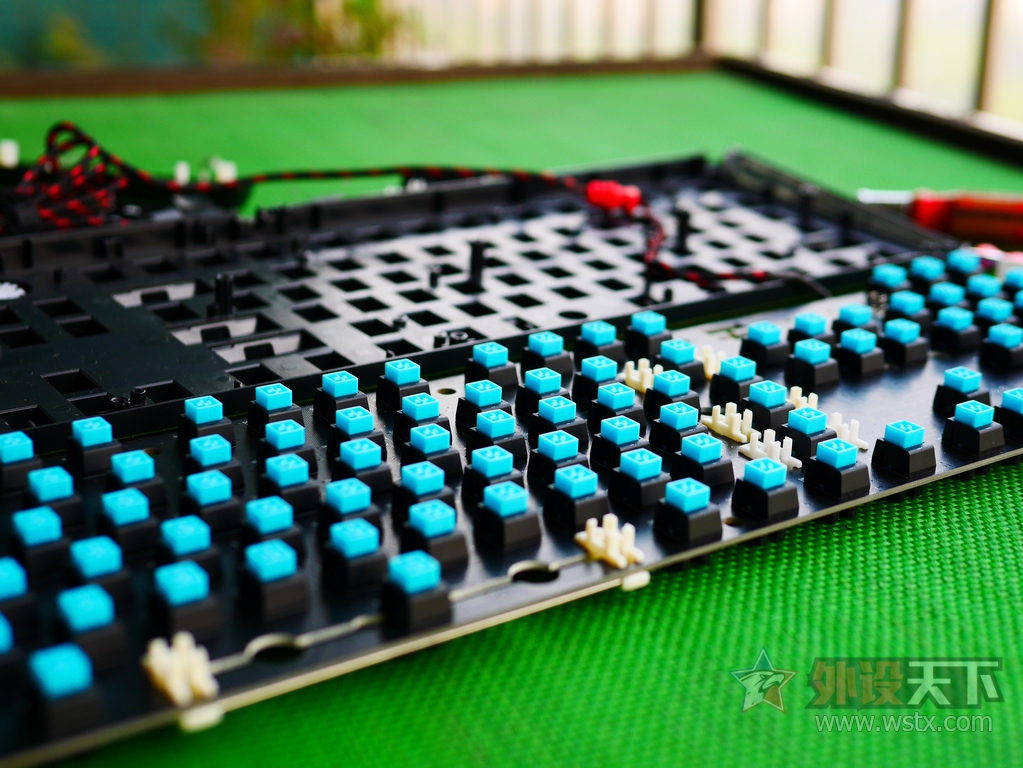

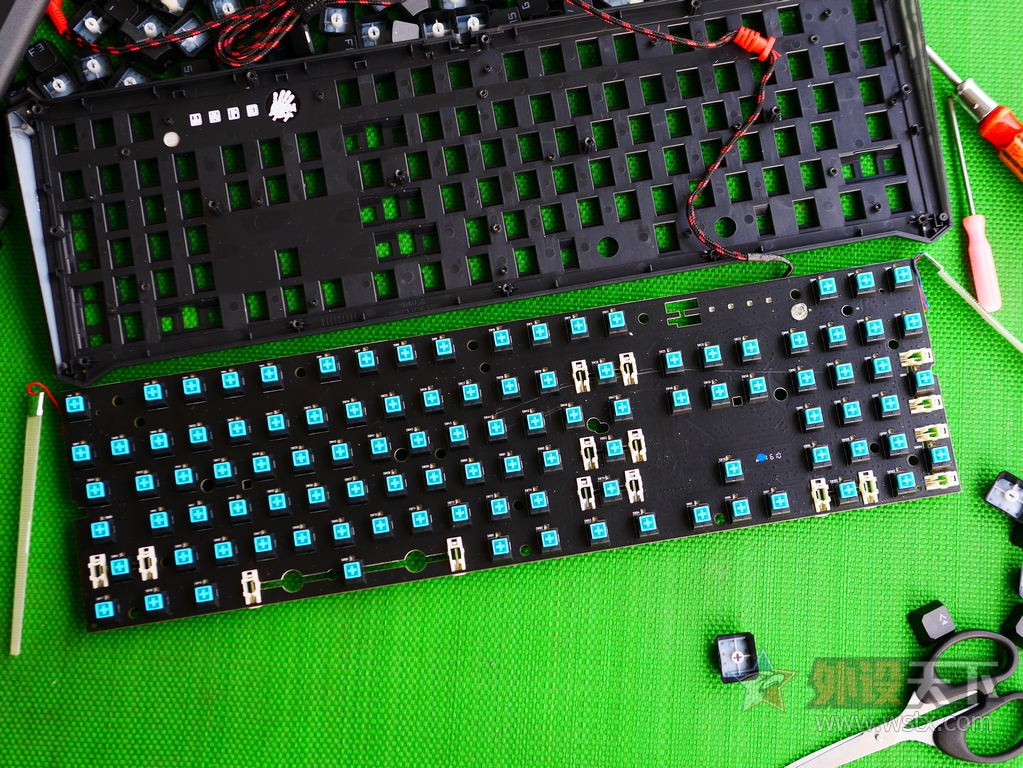

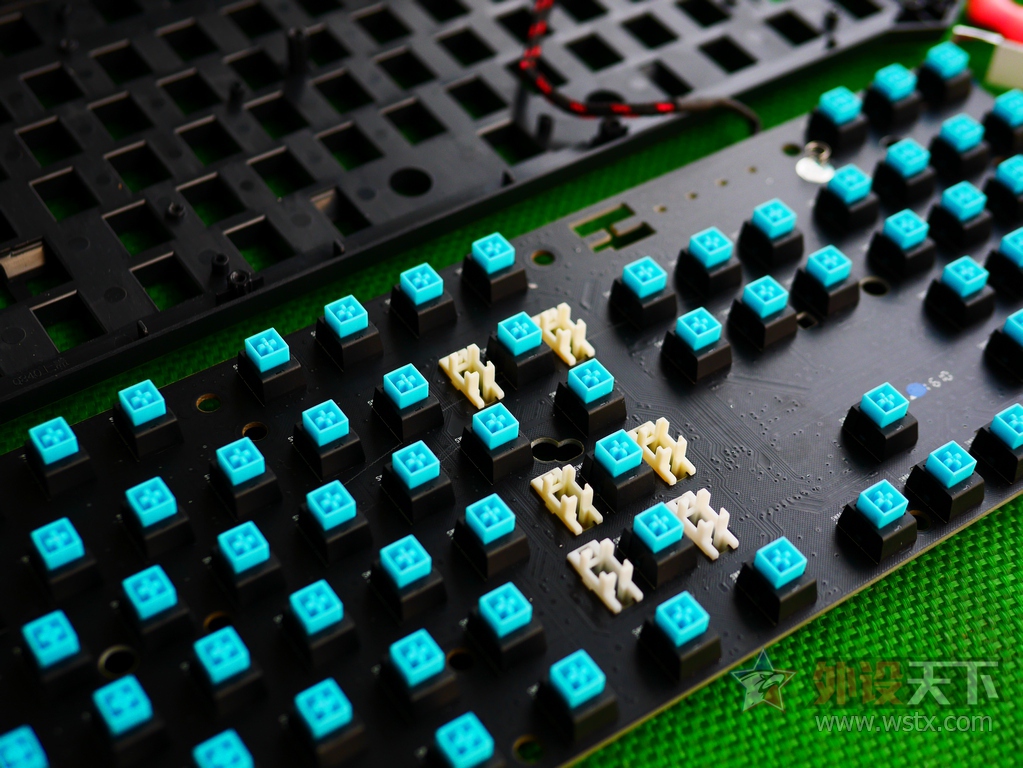

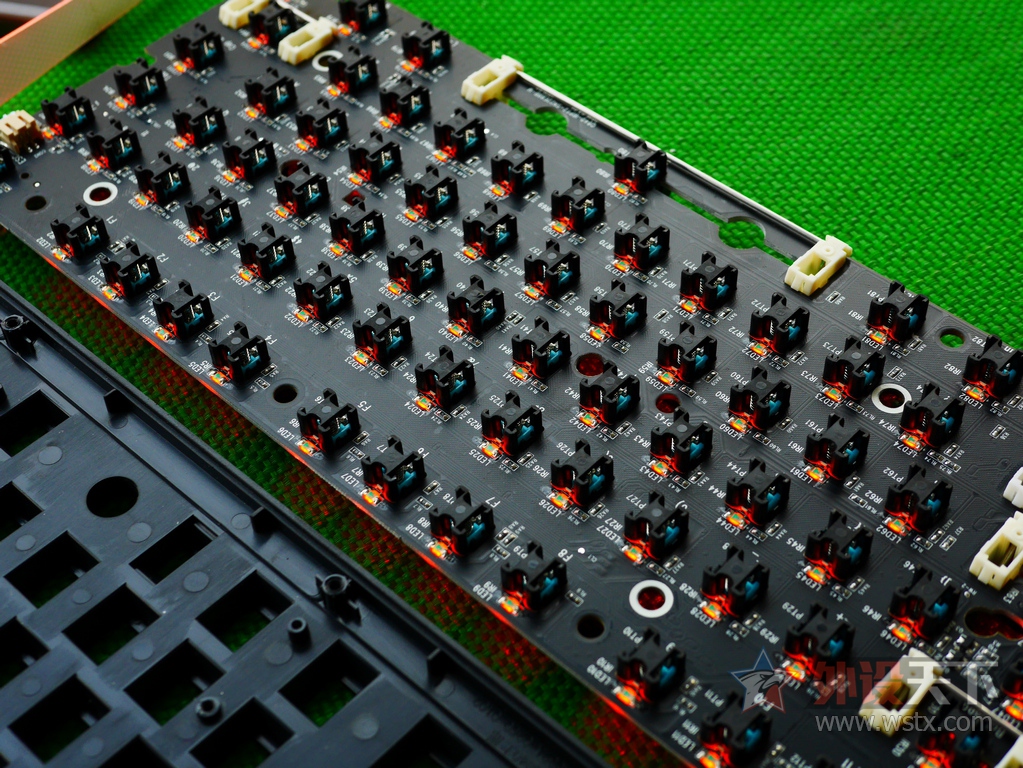

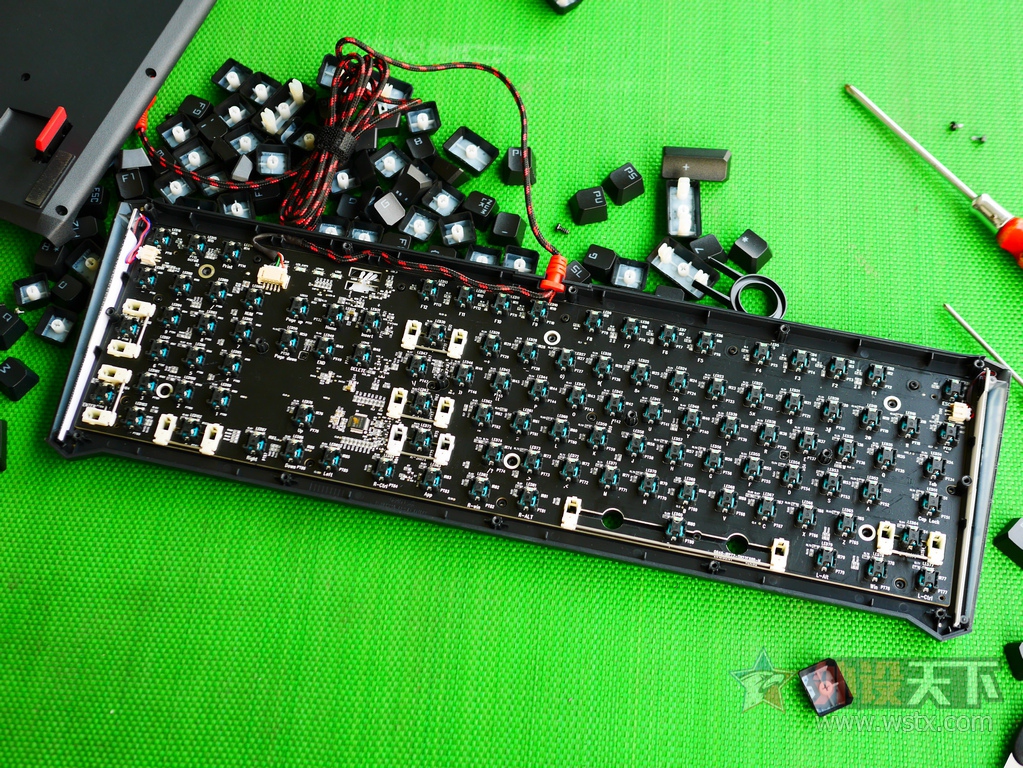

拆掉金属面板，直接看到内部裸露的电路板，电路板为黑色，轴体确实比传统机械轴小了一圈，防水凸墙将一个个轴体包裹其间，






翻过来看看电路板的背面，密集恐惧症的人这下会哭瞎吧！轴体的底部可以看到有点像四个圆柱的结构，轴体在电路板上的固定方式跟传统键盘也有所不同，并没有焊点固定，而是直接轴体上的塑料卡子卡在电路板上的，所以拆装会更加容易一些。光轴的这种光结构相比较传统机械轴（除了换轴键盘）在拆取上显得简单了许多。




电路板底部宽按键的支撑部分，主要有白色塑料底座和上面的金属铁丝组成，

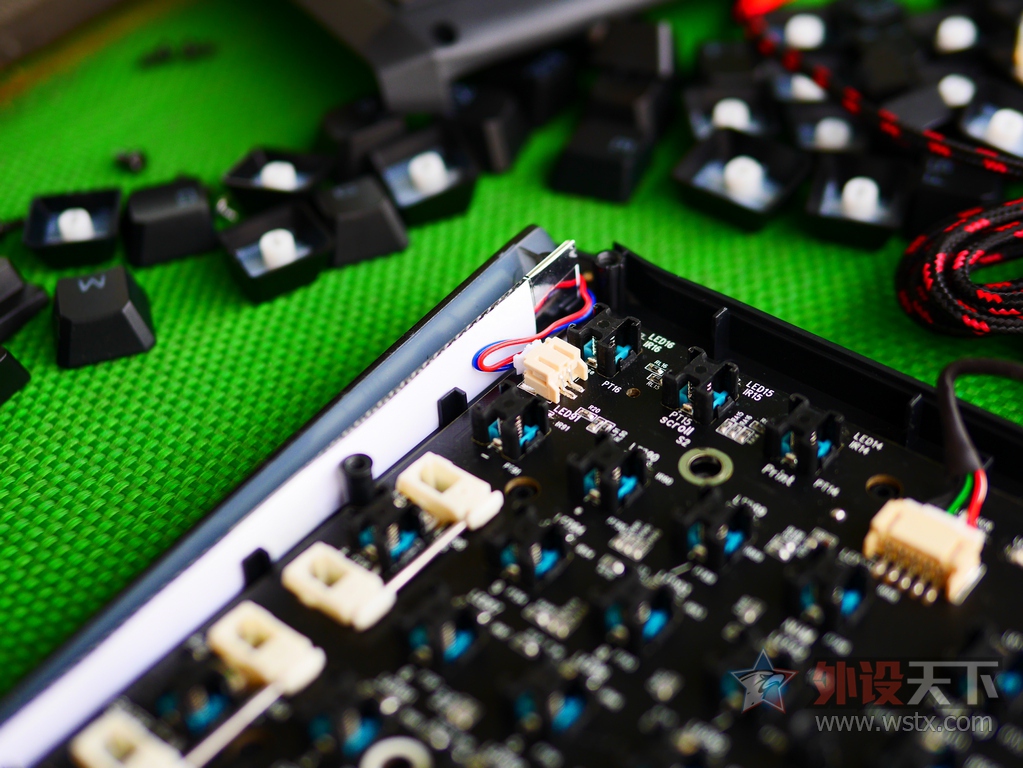

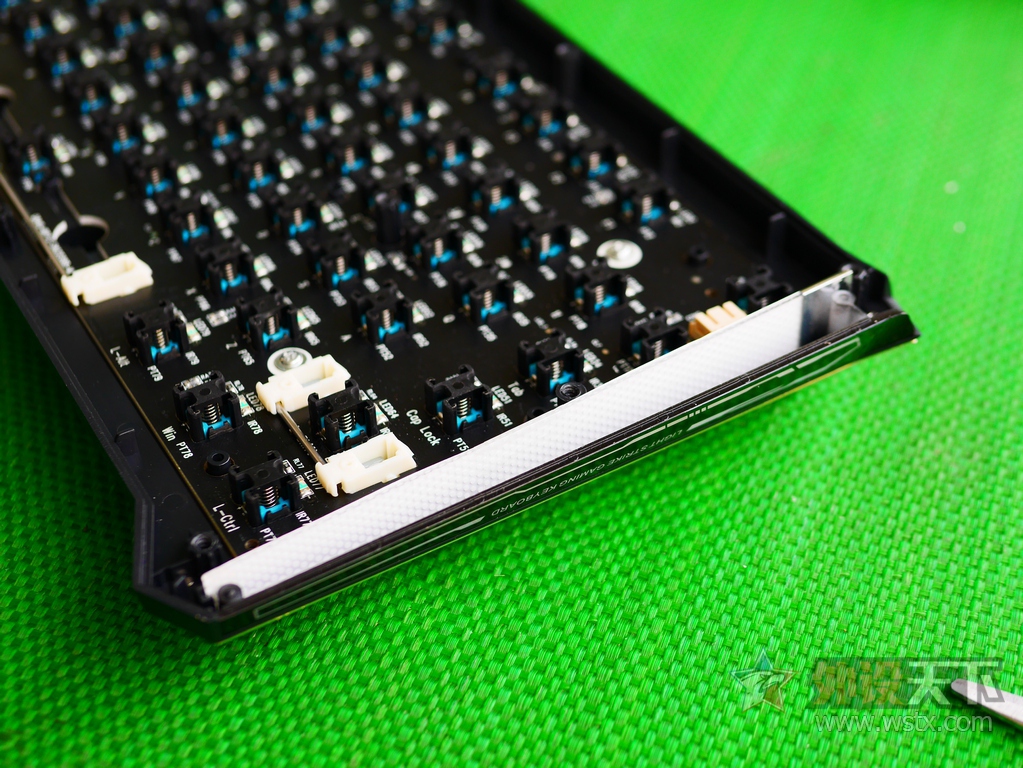

两侧的炫酷背光通过灯条来实现的，

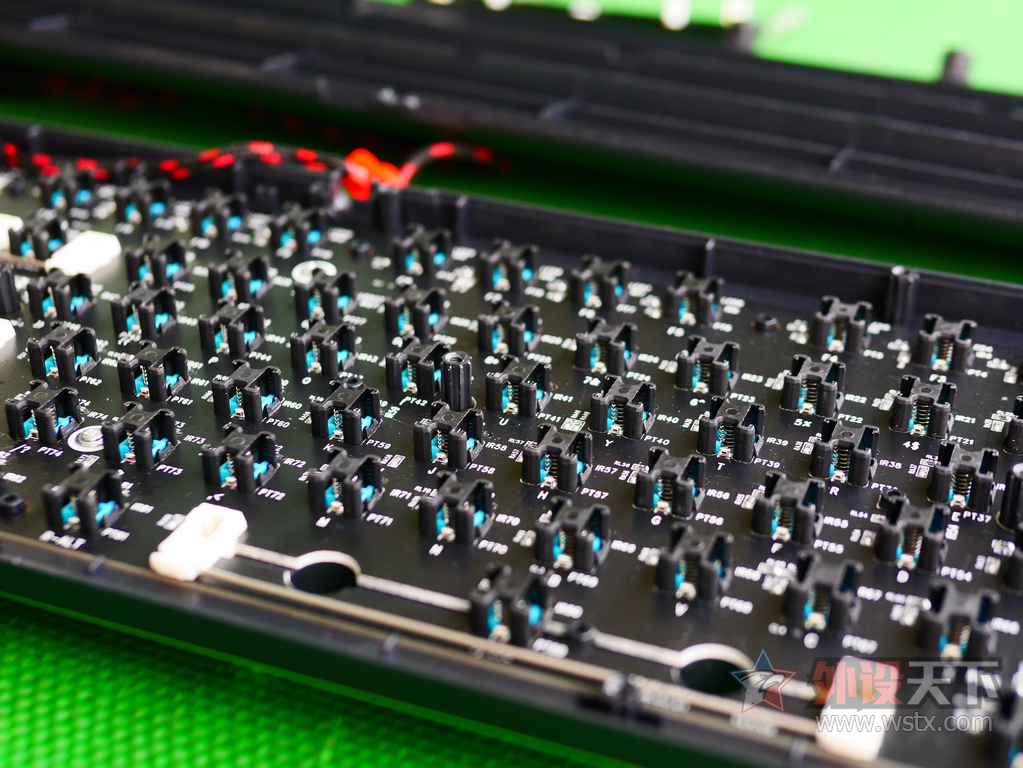

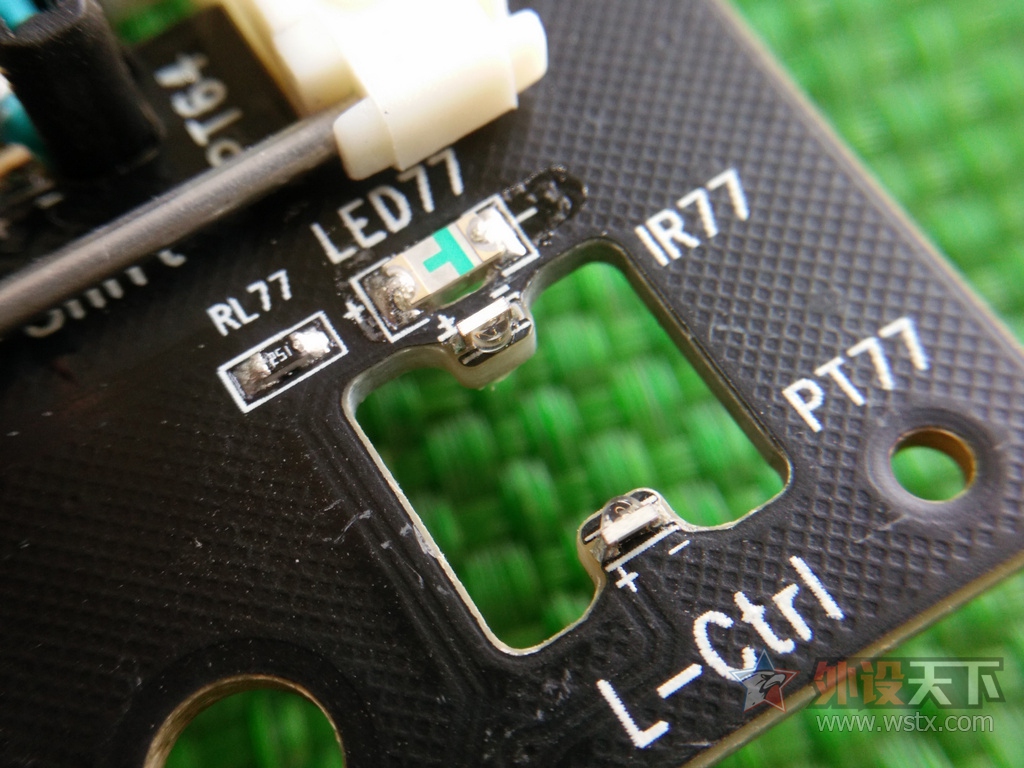

LK2轴体上下有两个对称发光管，平时键盘通电时候是出于发光连通状态的，按下按键就会阻挡，基本上就是这个原理，跟机械轴原理比较类似，只不过机械轴通过机械把金属触点隔开，相比较来说光轴在响应速度上和寿命上理论上应该比机械更好。另外每个轴发光管上方位置还有一个一个led背光灯。

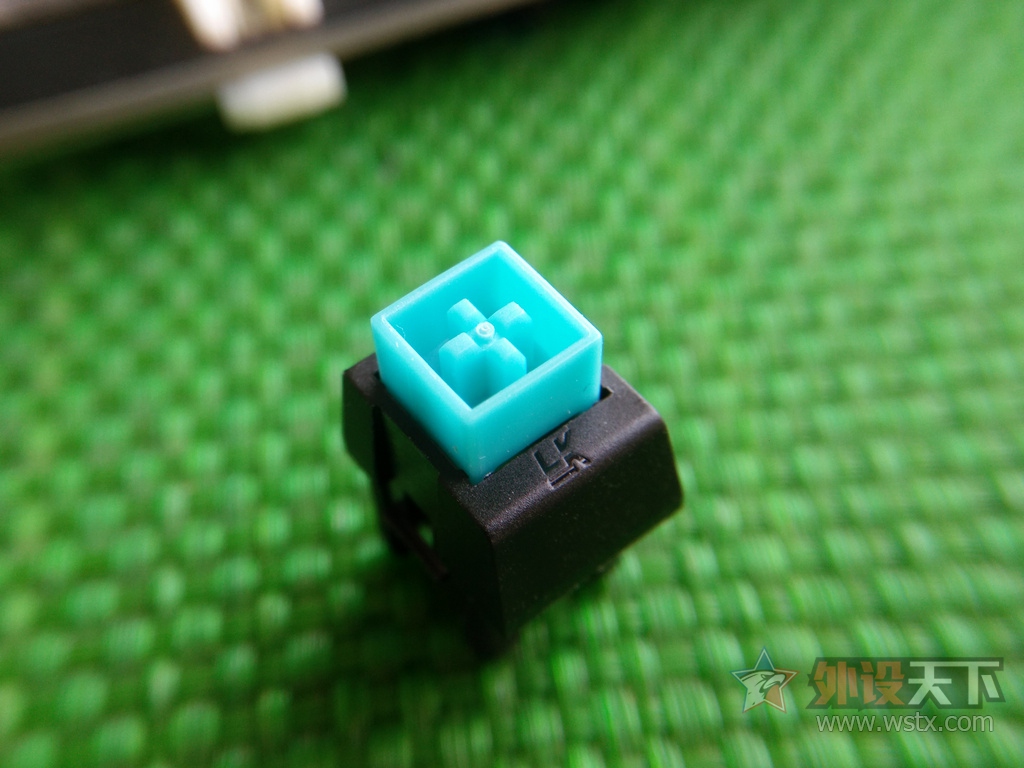

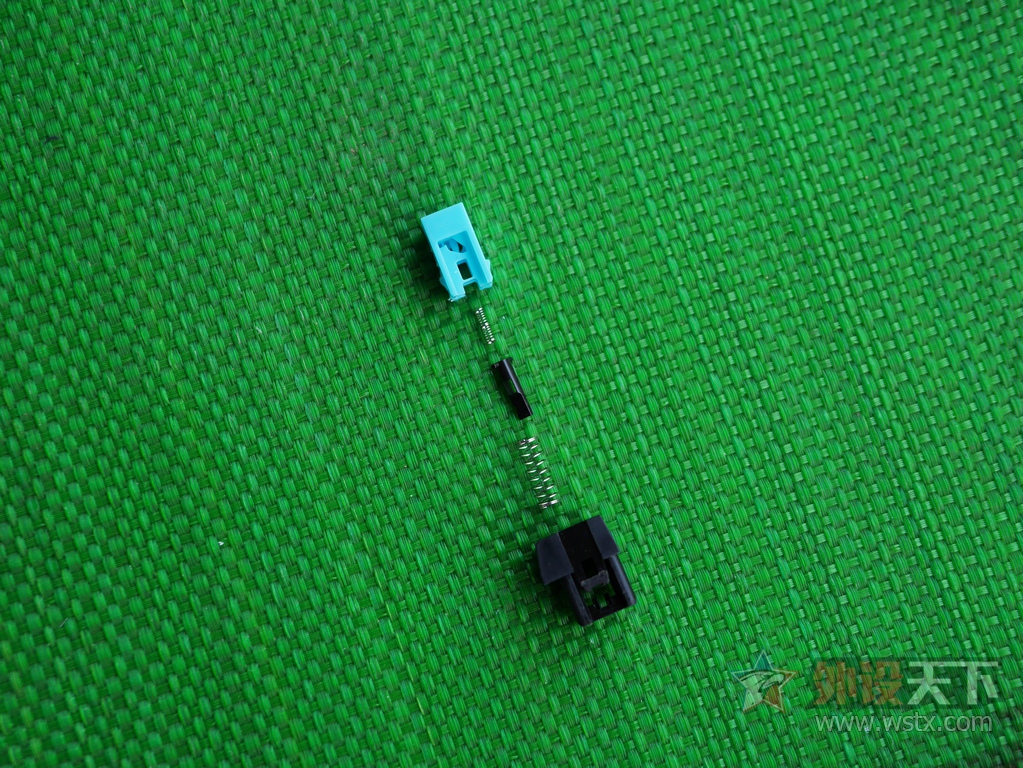

最后进行轴体拆解，轴体上都有LK的字体凹印，轴体的设计还是比较巧妙的，拆解以后主要分成4个组建，分别是蓝色的轴帽、转轴的小弹簧、转轴、大弹簧、轴体底座，平时按下轴体中键的黑色塑料小转轴会转动并且模拟出机械轴那样的鸣脆枪声触感，达到类似机械手感的效果。血手幽灵光轴二代B840电竞键盘的实际手感跟传统金属的机械轴还是有些不同，不过光轴确实模拟出了传统机械键盘那样的效果，跟青轴键盘手感很接近，传统机械键程是4mm，下压2mm导通，而B840键程是3mm，下压1.8mm导通，所以快速按击的时候效率还是很高的。
