狼蛛鬼王键盘改奇葩平衡杆，加灯。

oyfdl · 发表于 2016-3-2 21:32

入坑有半年时间了
第一把机械键盘就是狼蛛鬼王三区。当时图便宜就入了。
买来用了几天，发现换键帽是个大问题。就再没用过，后来陆续如了好几把键盘，原厂、国产都体验了一把。
最近闲的没事，琢磨着给狼蛛键盘改平衡杆。

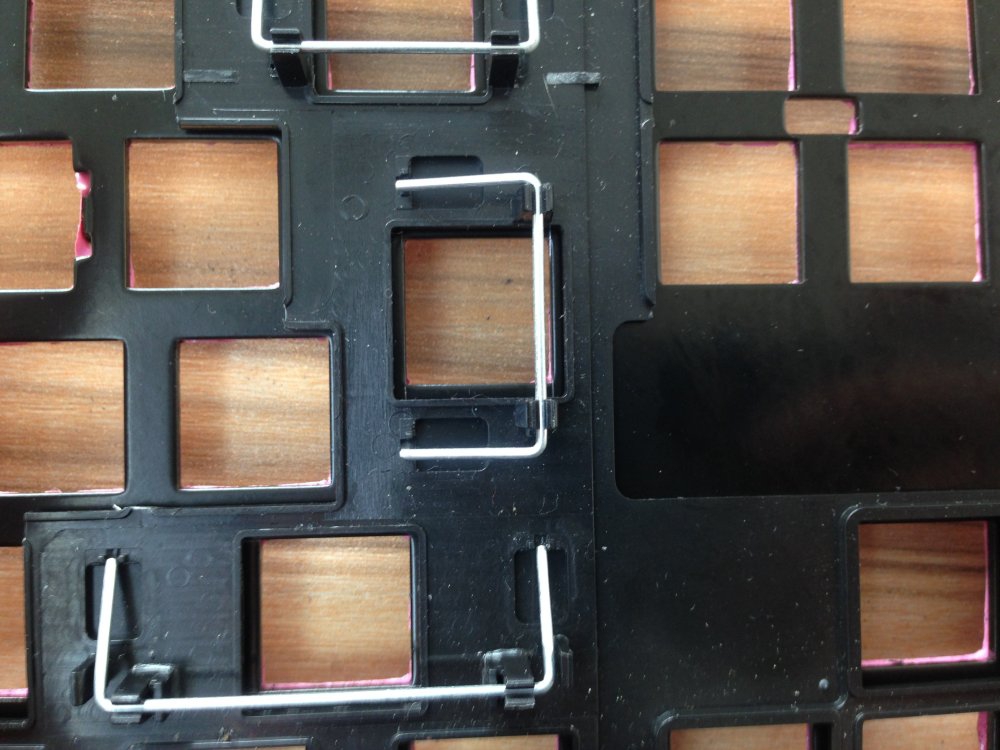

这是原本的大键平衡杆

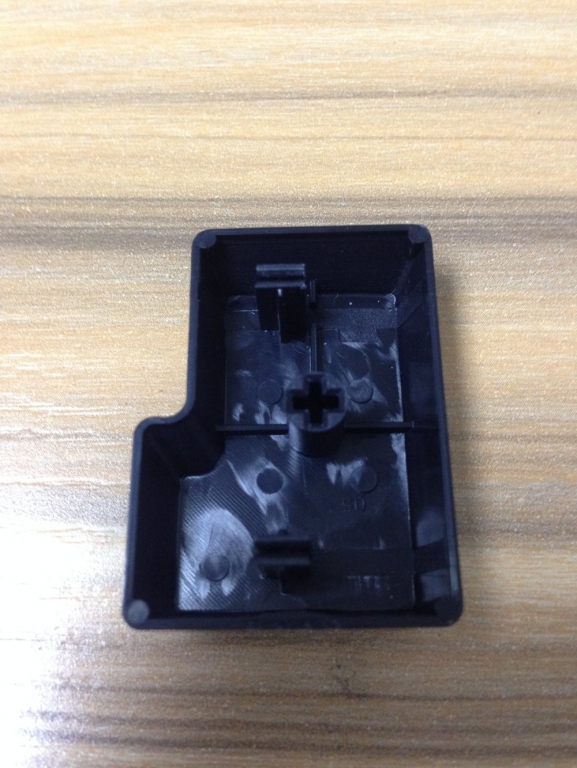

键帽是这样子的，只有一个菊花，两边的不是菊花，市面上这样的键帽基本买不到...
换键帽也就成了一个大问题。
第一想法是改成卫星轴，可是手头上没有那种钢板下的卫星轴，只有嵌在PCB上那种卫星轴，看了看PCB板子，线太多了，打孔要飞的线太多了，不想去飞线。
手上有一套龙船龙豆，正好不用在PCB上开孔了，那就割钢板吧。

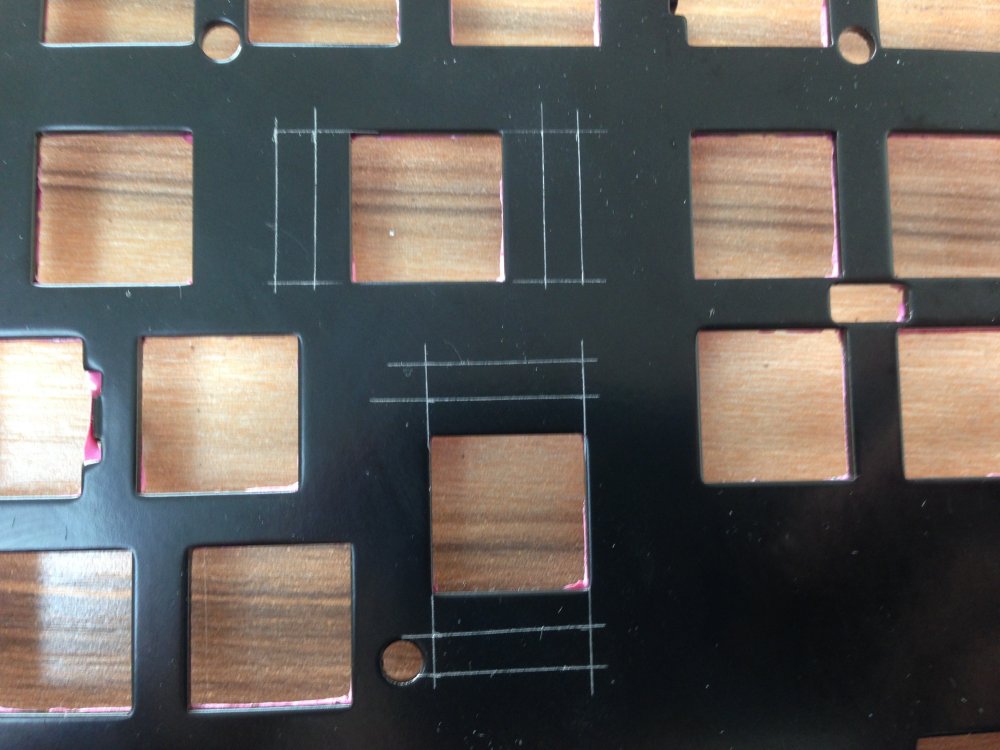

钢板拆下后开始定位，这里要注意一下，龙船孔的位置不是和轴的孔平行的，要偏向平衡杆有钢丝的一侧1毫米左右。

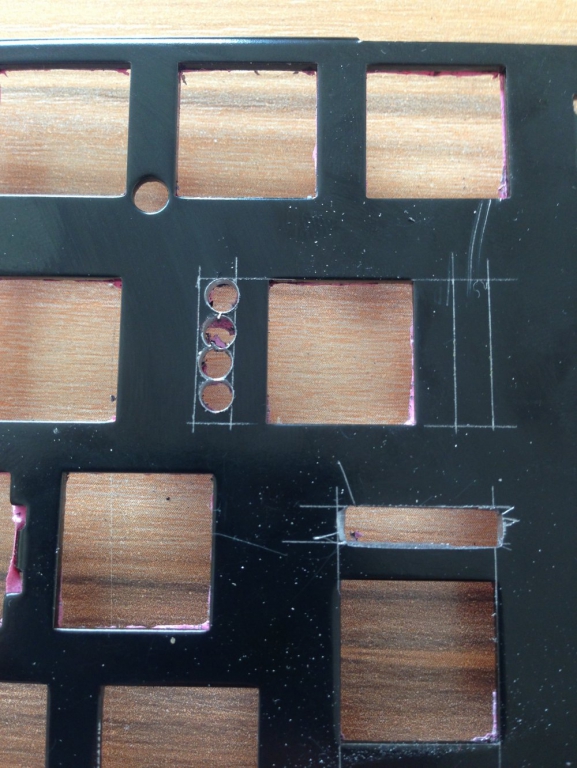

3毫米麻花钻头，开钻，用的小手电钻一点点钻的，这个活真费劲，稍微控制不好就钻偏了。不过也没多大问题，只要最外侧的不要超过定位线，就没多大问题了。钻完以后用3毫米锉刀一点点扩孔。这里要注意孔的大小，千万别大了，一边打磨一边用龙船测试孔大小。

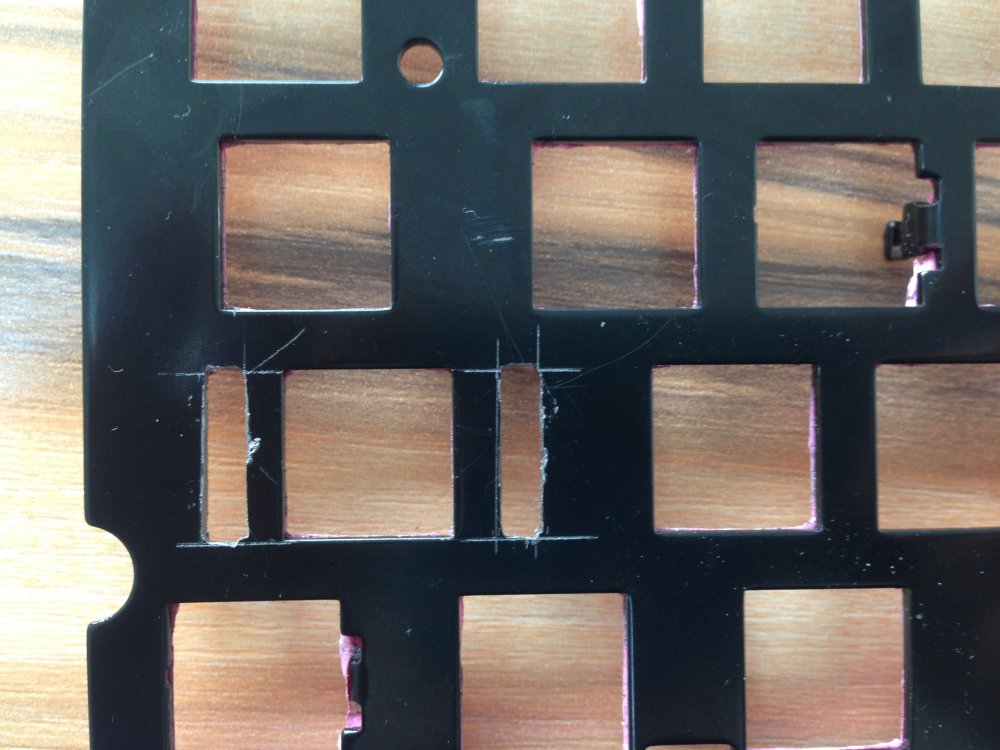

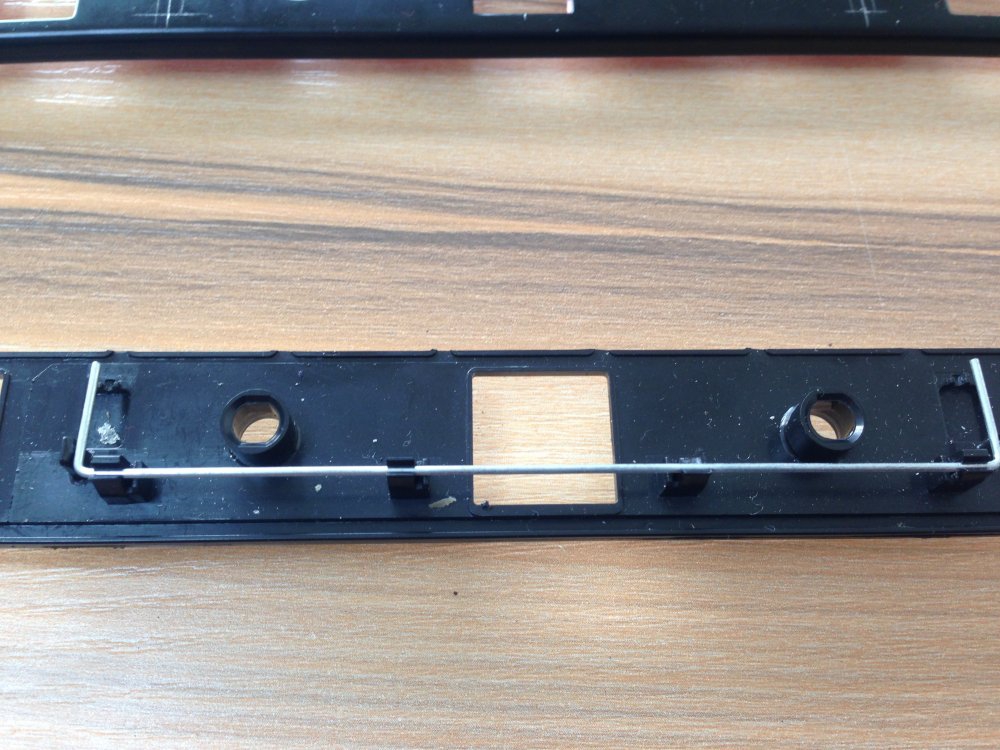

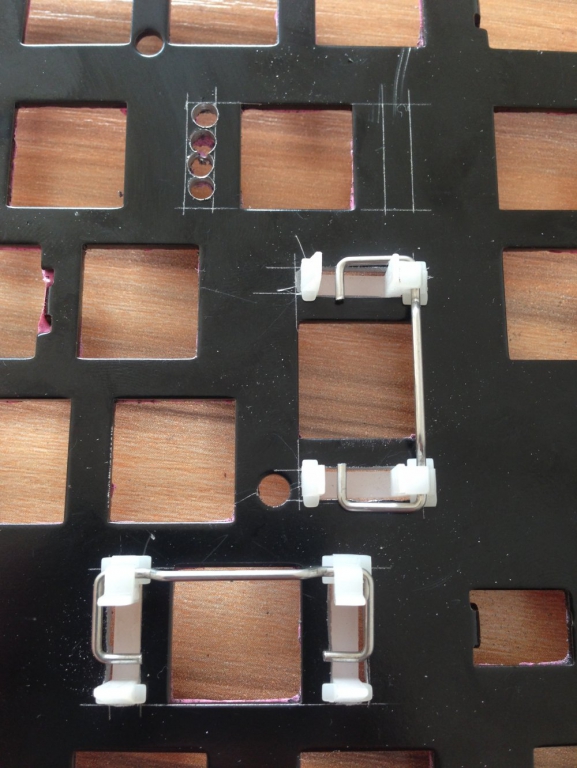

打磨完，把轴和键帽安装上去试试。
折腾了一天多时间才把8个大键16个孔全部处理好
其中数字键区+号的位置钢板缺一块，没办法，裁了一块小铁片，使用502粘上去的。固定龙船的强度是有了，但是以后拆键帽得注意，不能用力过大。
键盘已经都全部拆掉了，干脆把灯也给加上去算了。
这款狼蛛鬼王键盘PCB板不带灯位，板上布线太密，打孔有点不现实，无奈只能钢板后飞线加灯

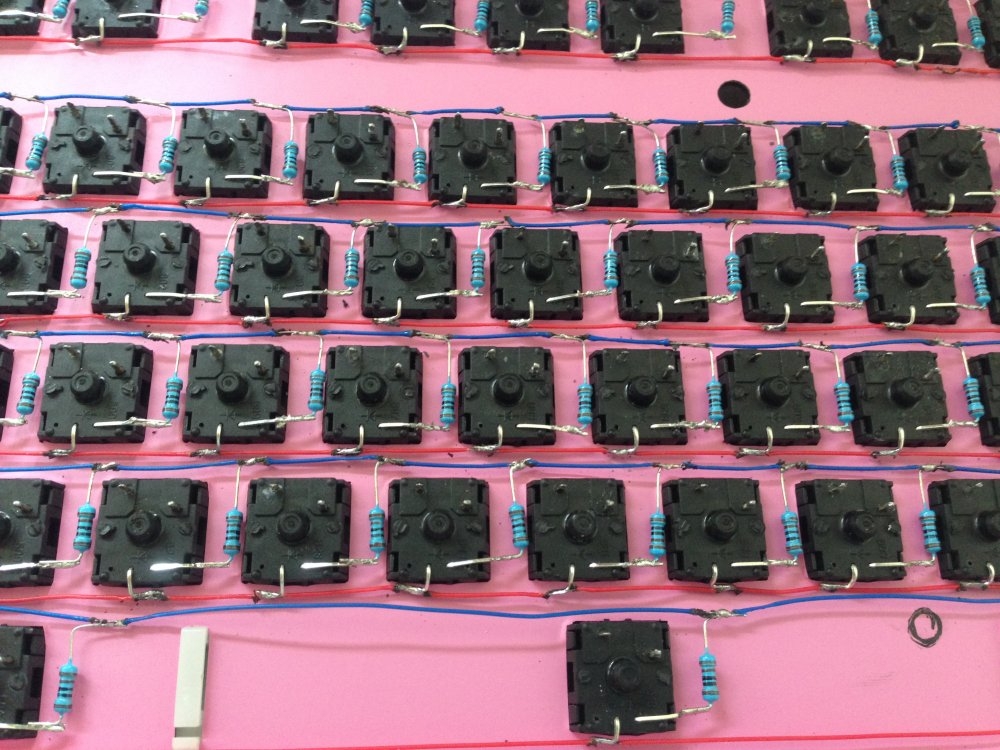

加灯的教程很多了，就不一一说明了，图没有拍，这张是给别的键盘加灯的，这次也是这么加的，每个LED串联一个1K的电阻，然后全部并联接上5V电压即可。
反正也是垃圾键盘，以后就算灯坏了，也不打算修了，这就是钢板后加灯的弊端，一但灯出问题，就要拆了所有轴体焊点。

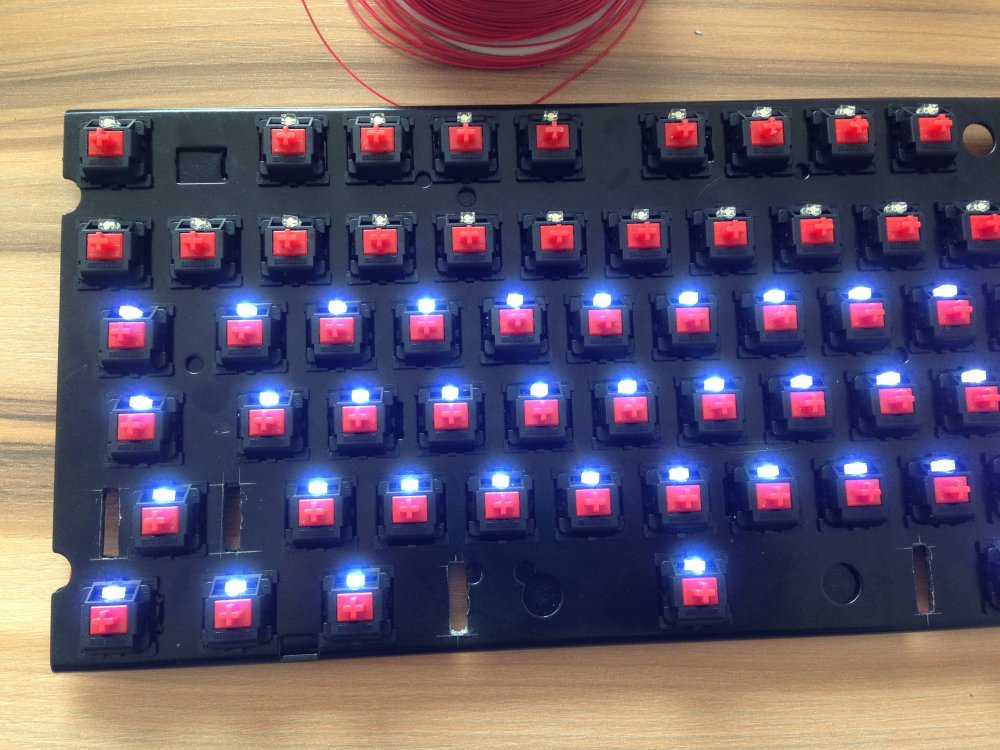

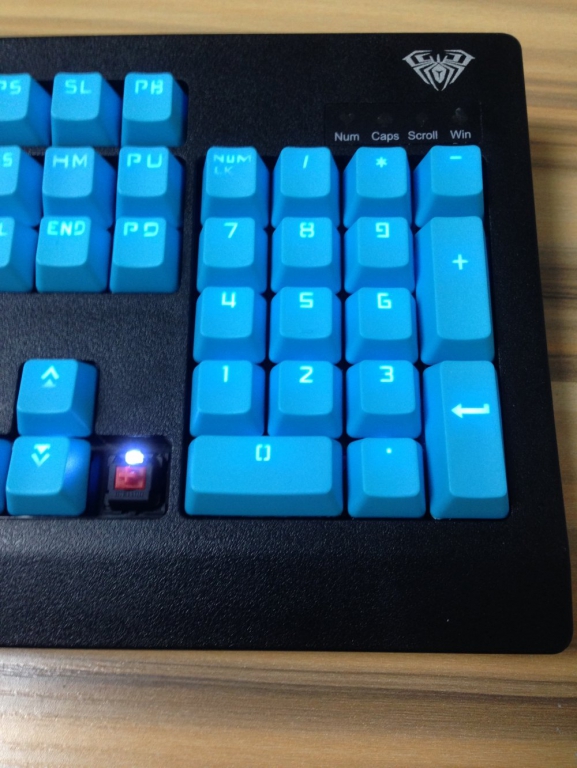

飞好了几排灯。测试的时候拍的。

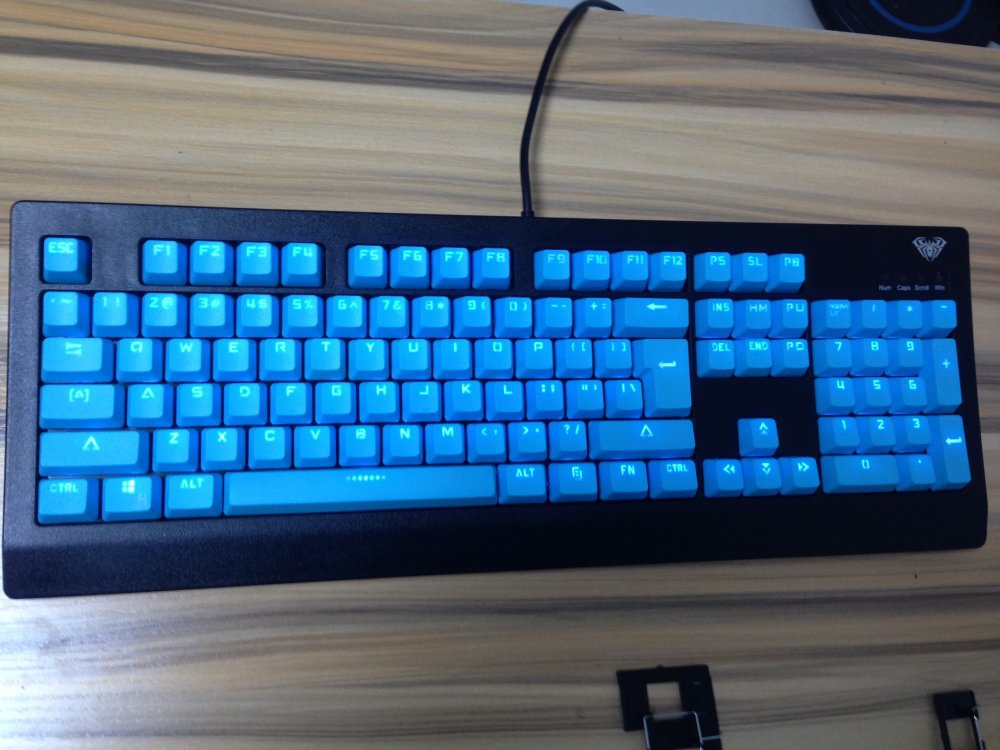

狼蛛标志左侧空白区域安装了一个电容式触摸调光开关，平时开灯，只需要手指在那里摸一下就可以，长按还可以调节亮度。

总的来说，这次改装算成功的。原装的键帽真的是太恶心人了，垃圾ABS的键帽，全新的摸着都感觉油油的，键帽顶部周围居然还有4个小突起，用起来难受。想换键帽的时候才发现，键帽菊花更加奇葩。要不是这键盘的外壳样式用的还顺手，估计也没有这次的改装。
最近又迷上了单片机，

比起键盘来有意思

研究透了，那才叫真正的客制化键盘，

PCB、主控、灯控、人家都定制好、刷好固件，就没意思了。

非典猫 · 发表于 2016-3-2 22:16

能把图片在弄详细一点那更好

快来吃口热翔 · 发表于 2016-3-2 22:20

手艺不错~~~~

aalfz · 发表于 2016-3-3 15:40

狼蛛这个大键结构有点屌啊，楼主这动手能力也是666

让我用激素 · 发表于 2016-3-3 23:04

废这么大劲折磨

小骚骚 · 发表于 2016-3-8 14:49

厉害啊，就是那些轴飞线我看到眼花

小叮当YoyO · 发表于 2016-4-4 16:43

手里有把狼蛛龙渊黑轴~ 外壳和键帽已经拆了扔了~ 打算加卫星轴换木质外壳...感谢楼主的帖子~~
不知楼主可否把卫星轴链接私密一下~~ 不知道买什么样的合适

zjspecter · 发表于 2016-4-4 17:21

大神，学习了，准备自己也改的！

oyfdl · 发表于 2016-4-10 02:54

小叮当YoyO 发表于 2016-4-4 16:43
手里有把狼蛛龙渊黑轴~ 外壳和键帽已经拆了扔了~ 打算加卫星轴换木质外壳...感谢楼主的帖子~~
不知楼主 ...

我用的是龙船和龙豆，没用使用卫星轴，你的狼蛛龙渊，键帽更加奇葩呀，灯位是在下面的，和cherry的键盘一样，市面上没有字体在下面的透光键帽，原装键帽扔了就只能使用不透光键帽了。

Tw1Light · 发表于 2016-4-10 12:30

好技术
