看俺在小机V21上面大做文章，安装水冷作业。。。

paOpaOmeN

    水冷散热如今已经成为很多玩家装机时的首选。除去可以提高散热表现的因素外，水冷散热系统在观感上也是重要的因素之一，这点正好迎合了喜欢透视机箱，注重主机颜值的玩家。刚到手一台Tt的V21小机箱，也来折腾一下组装水冷系统。在空间上相比中塔和全塔机箱要紧凑许多，所以，水冷配件的选择和安装少区别与大机箱。

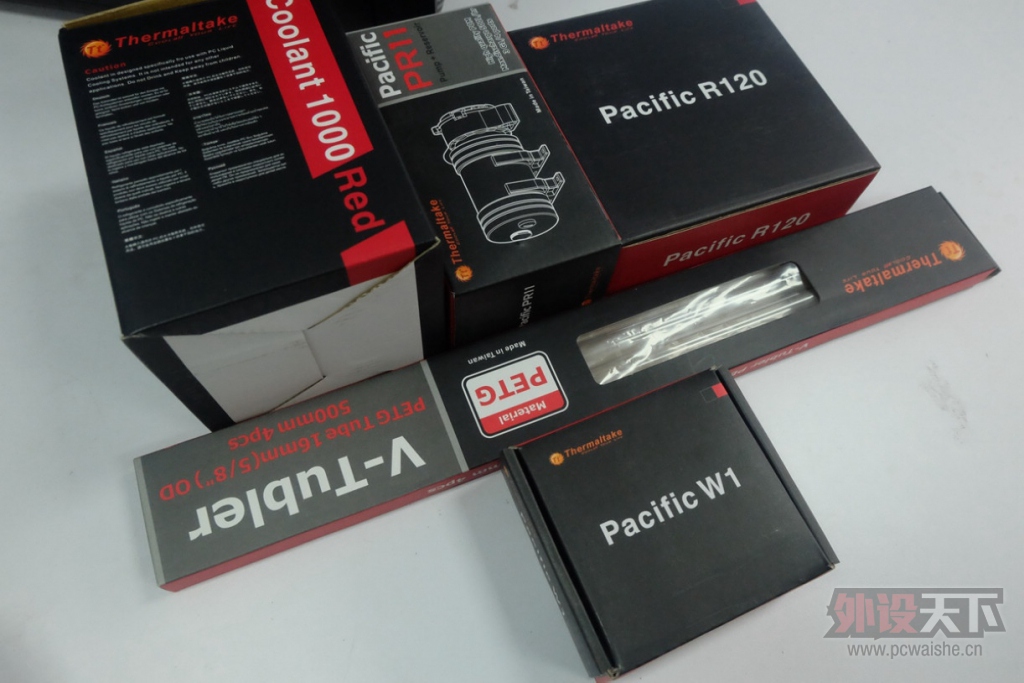

    这次水冷工程要用到的全部配件，Pacific W1水冷头，Pacific PR11一体式水箱水泵、Pacific R120水冷散热排，coolant 红色装水冷液1000cc一桶，另外还有一盒V-Tubler PETG Tube水冷硬管。

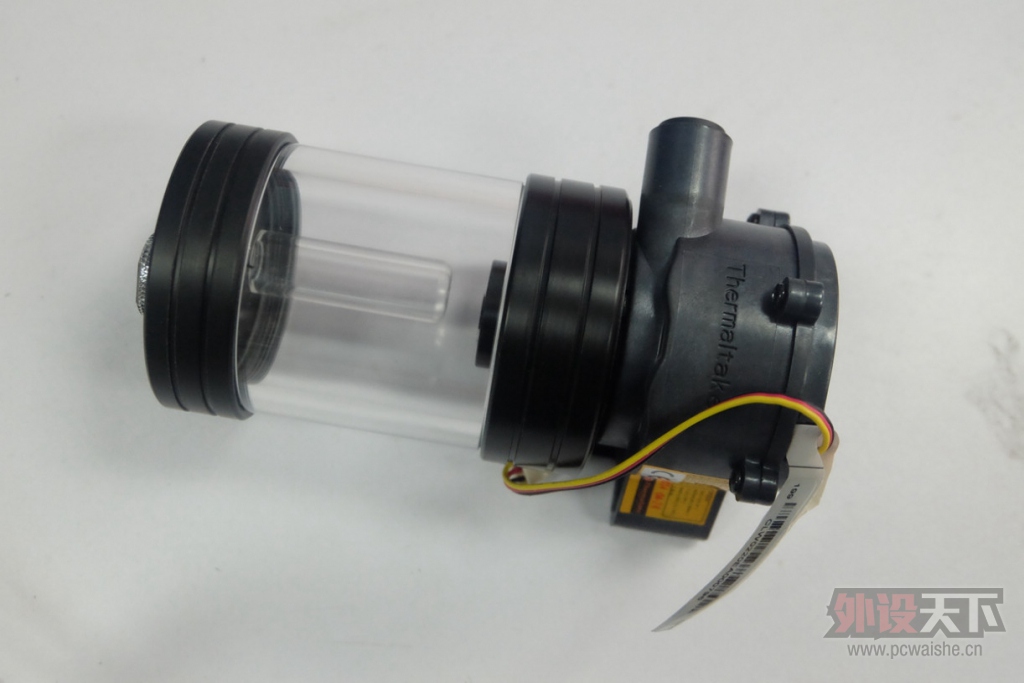

    Pacific PR11一体式水箱水泵是一款矮体水泵，同样是将水冷系统的水箱与水泵结合在一起，个头比较小巧，适合迷你机箱使用。

    在Tt家的一体式水箱水泵中，Pacific PR11目前算是个头最小的一个。同样采用高质量PMMA谁想材质，加上POM塑钢坚固底座和水泵设计。

    别看Pacific PR11个头不大，流量可以达到每小时500升，上盖G1/4”的进出水接口。

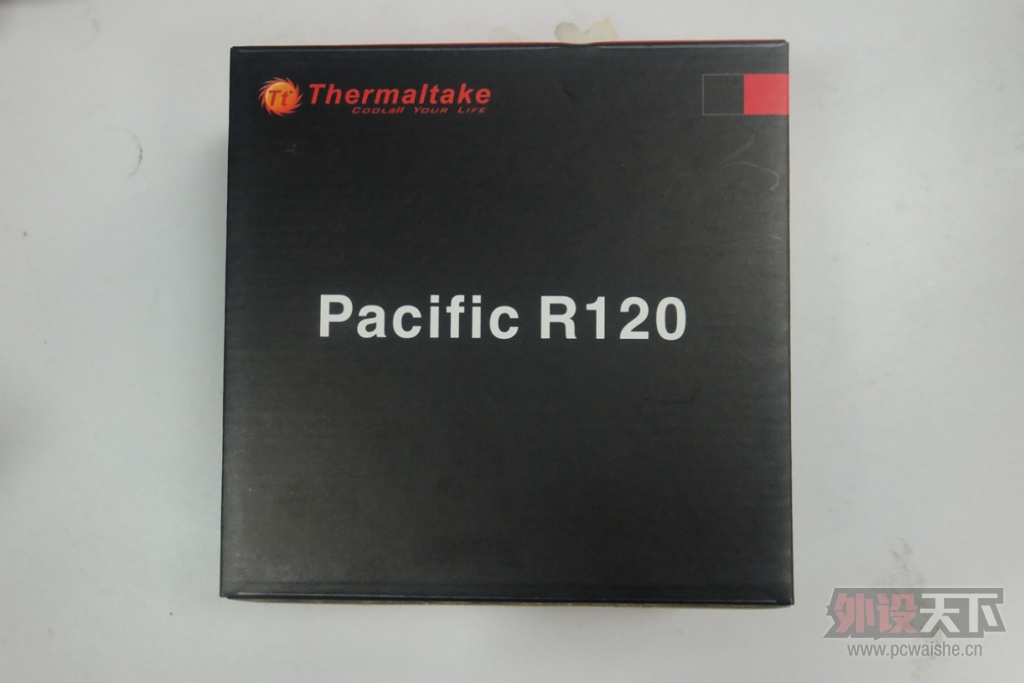

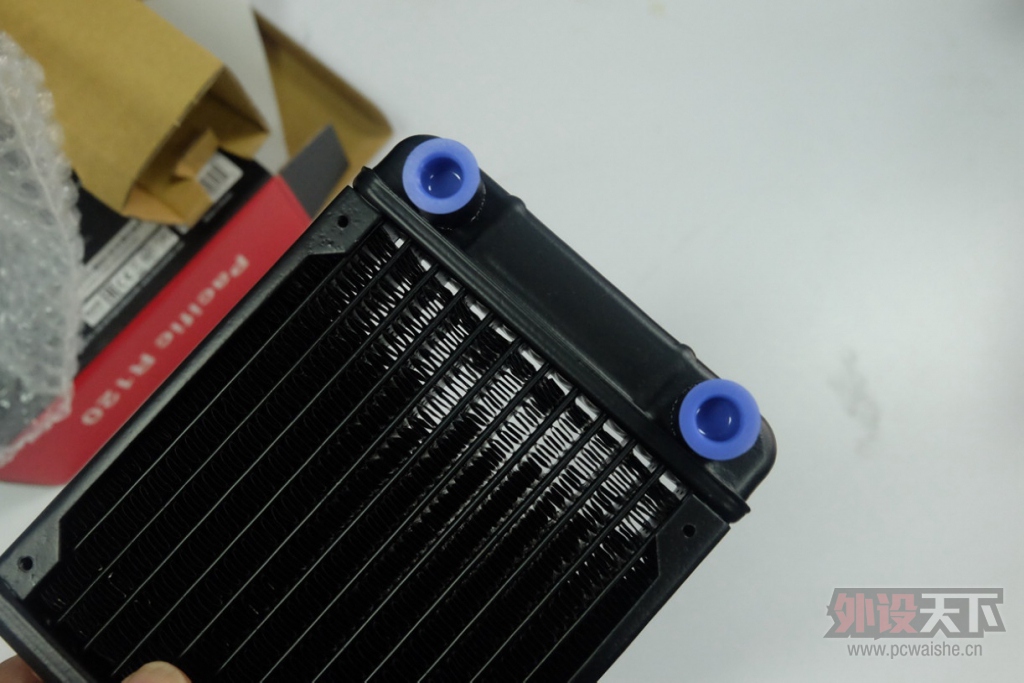

    acific R120水冷散热排，12厘米的小号散热水冷排，适合V21小机箱。

    双回路冷却设计，散热鳍部分进行了加密设计，可以提高散热效果。

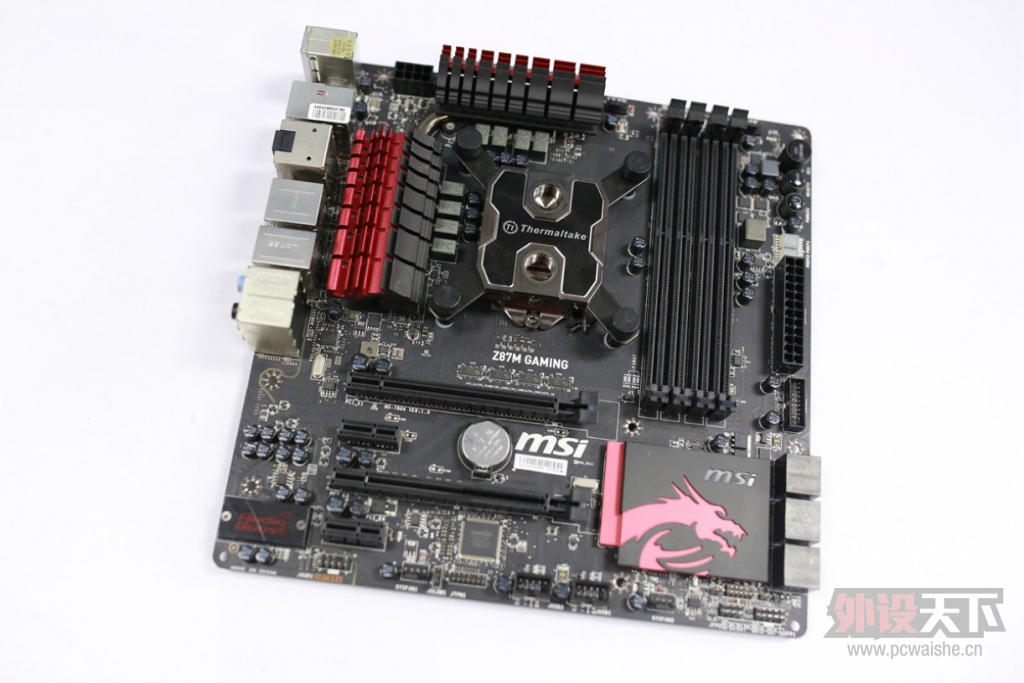

    主板用的是微星的Z87M GAMING主板，MATX规格。首先，安装好水冷Pacific W1底座。

    进入到机箱组装部分。

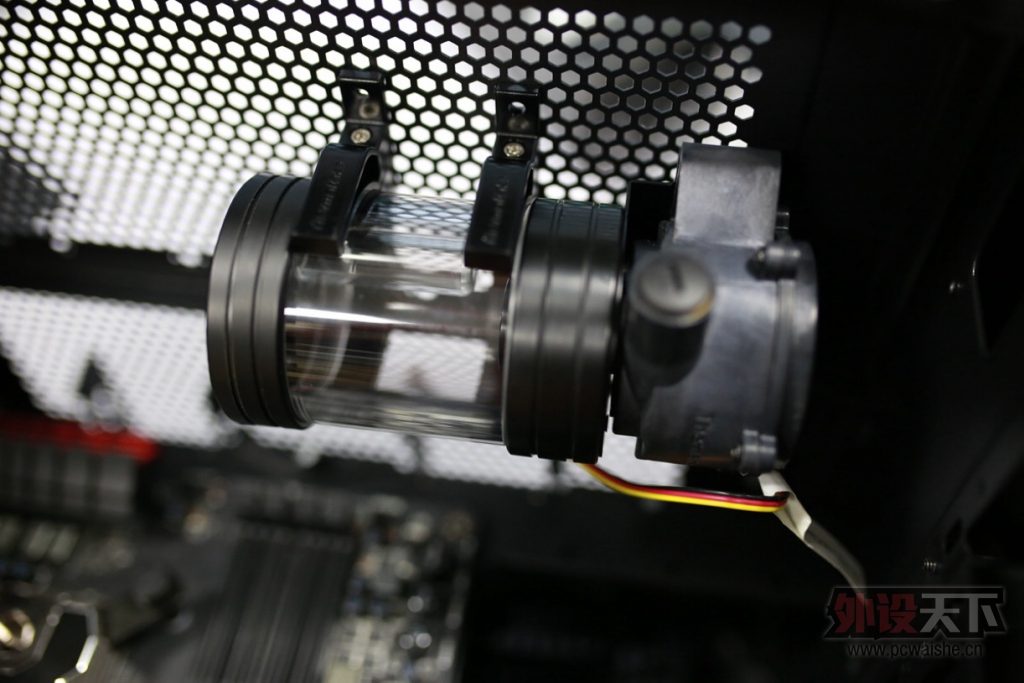

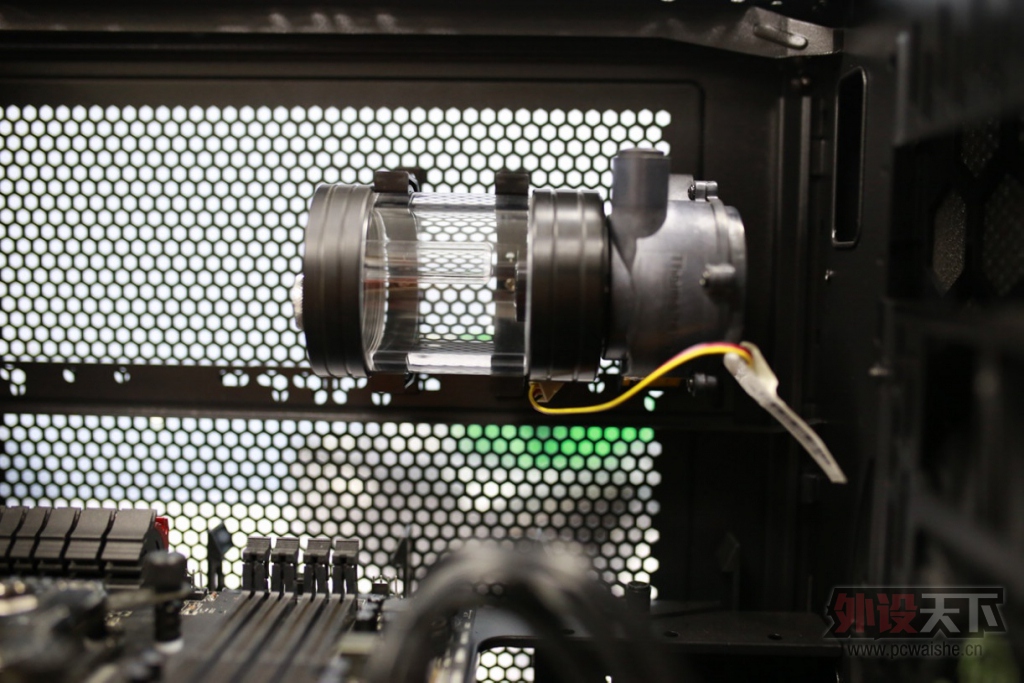

    一体式水箱水泵可以固定在机箱侧板位置。在小机箱的紧凑空间中，Pacific PR11水箱水泵发挥出其身材小巧的优势了。。。

    机箱后侧的水冷散热排也安装完毕。

    Pacific W1水冷头。

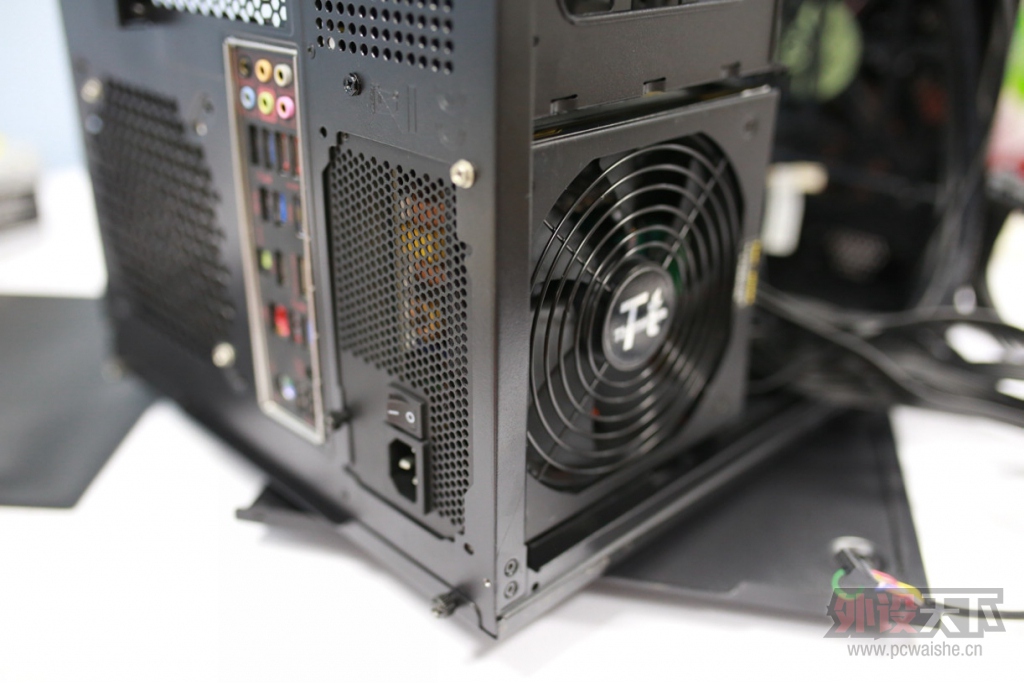

    V21机箱的电源安装位是设计在机箱底部的，与主板平台安装区上下个离开，这样在散热上会不会产生相互干扰。

    为了减少机箱内不必要的多余线材，使用了模组接线电源。

    水冷系统的配件基本上都固定完成，下面就是连接水冷管了。

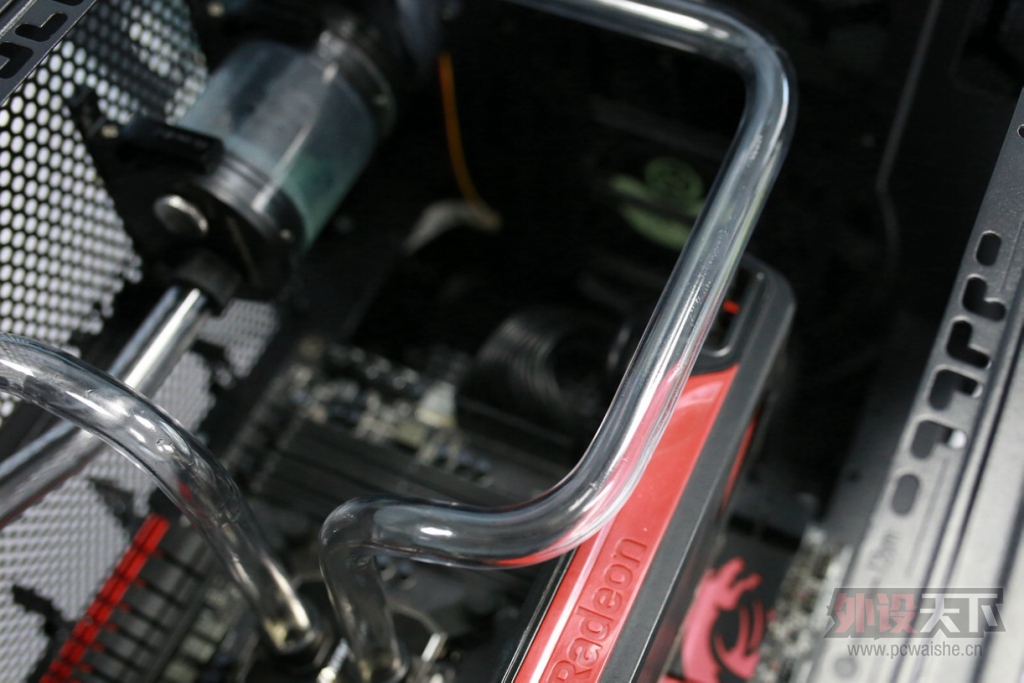

    水冷管安装部分。。。

    相比风冷散热器，水冷的底座和散热排固定的位置可以为机箱内节省很大的空间。

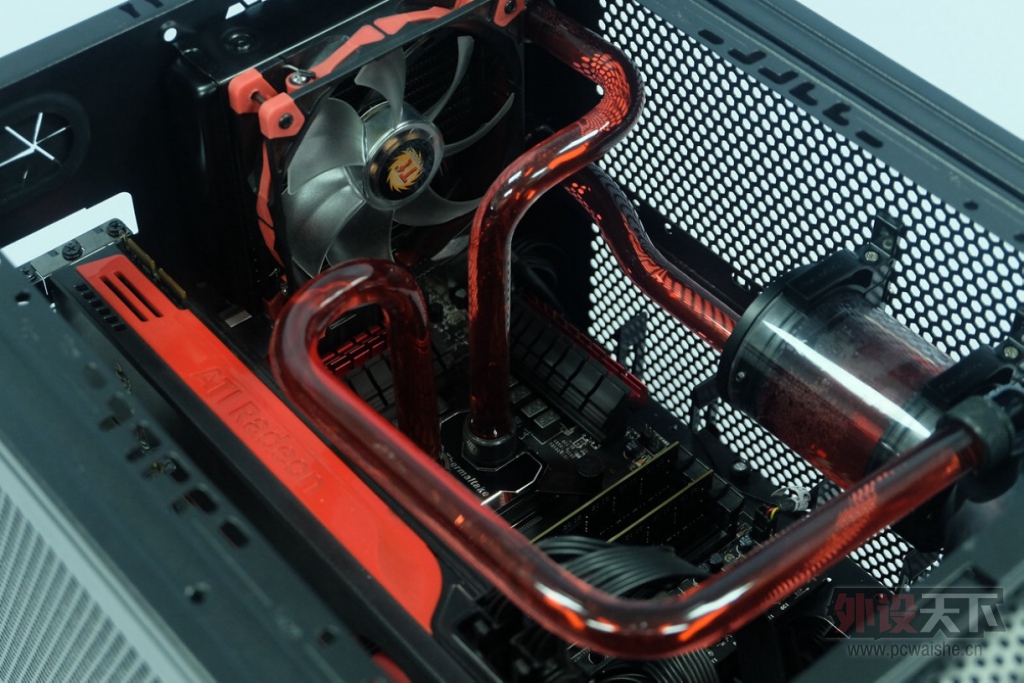

    水冷管连接和水冷液注入完毕，为散热排配备的12厘米散热风扇。

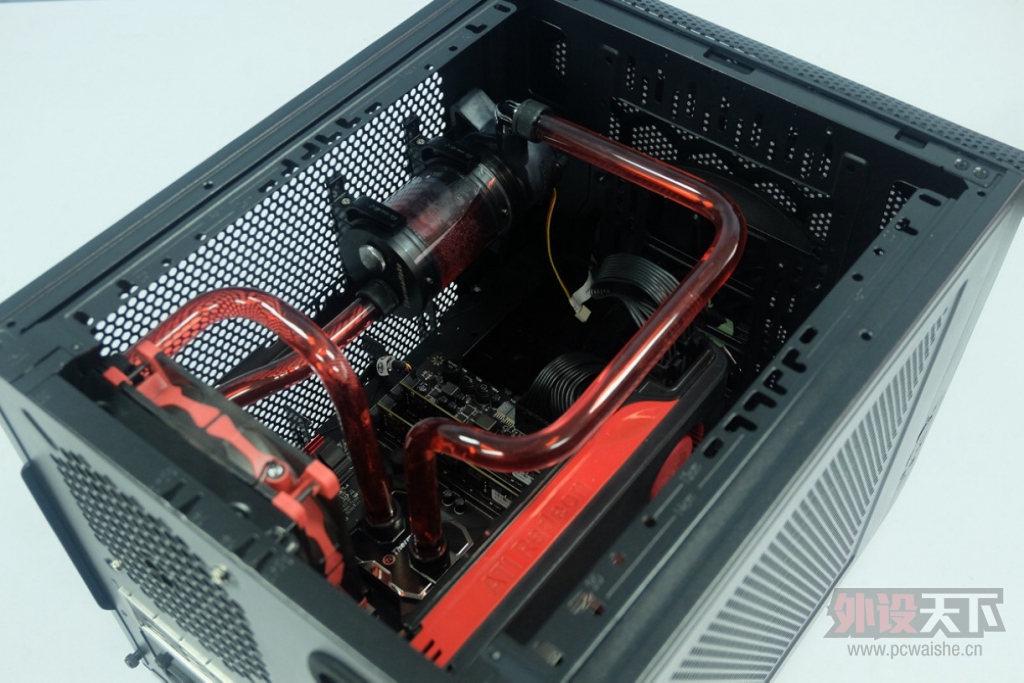

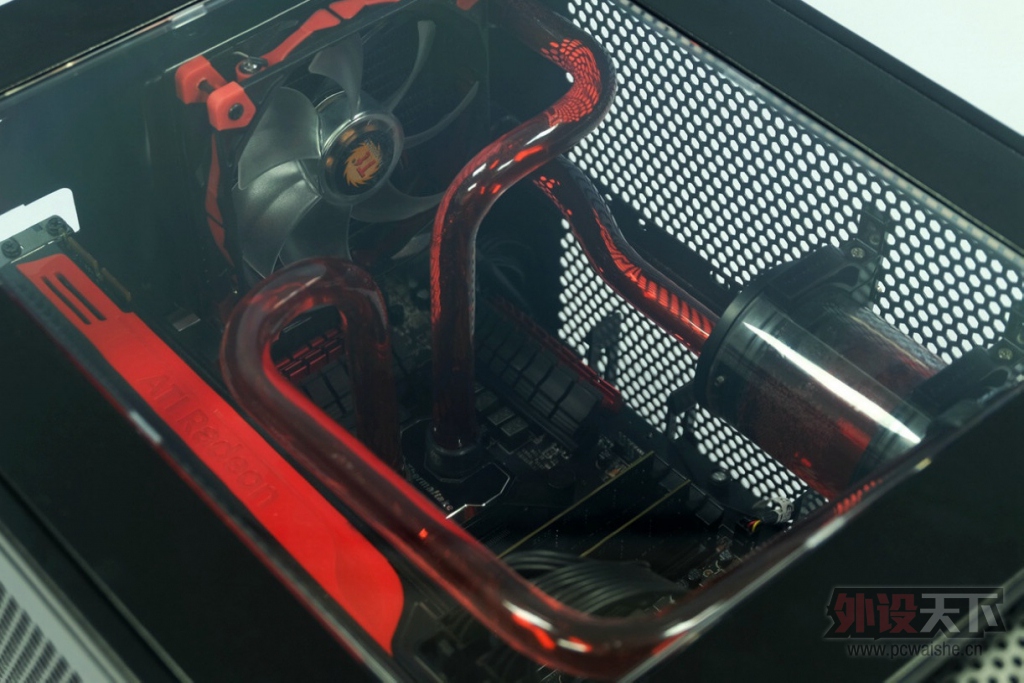

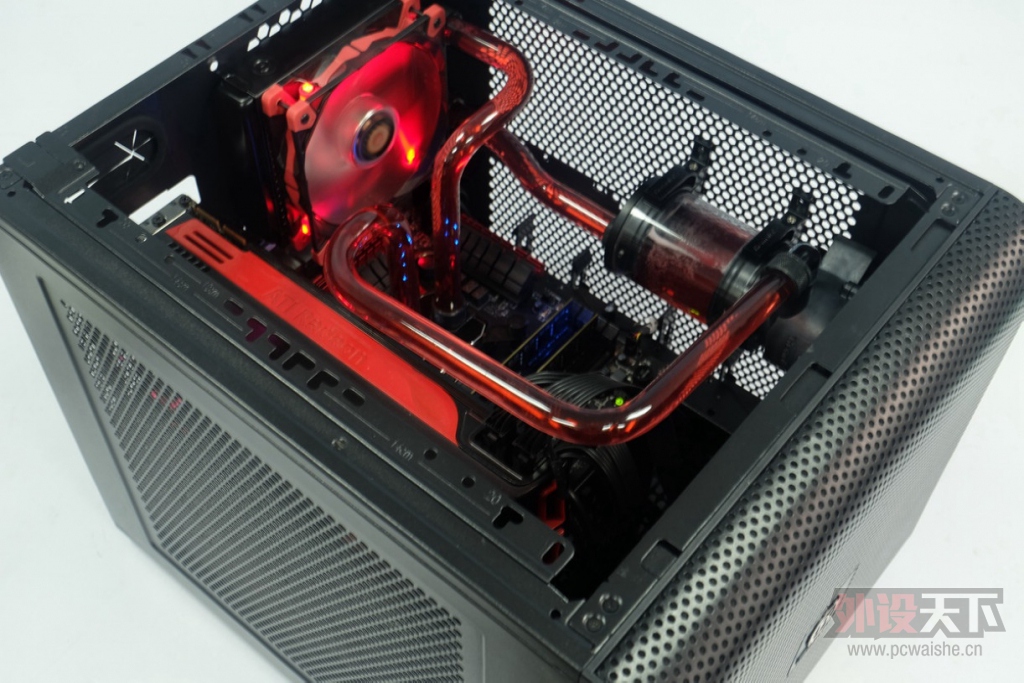

    大功告成，来看一下机箱内水冷散热系统的整体效果。

    在如此紧凑的空间内，安装水冷必须要有合适的配件，以及合理的安装布局才好。

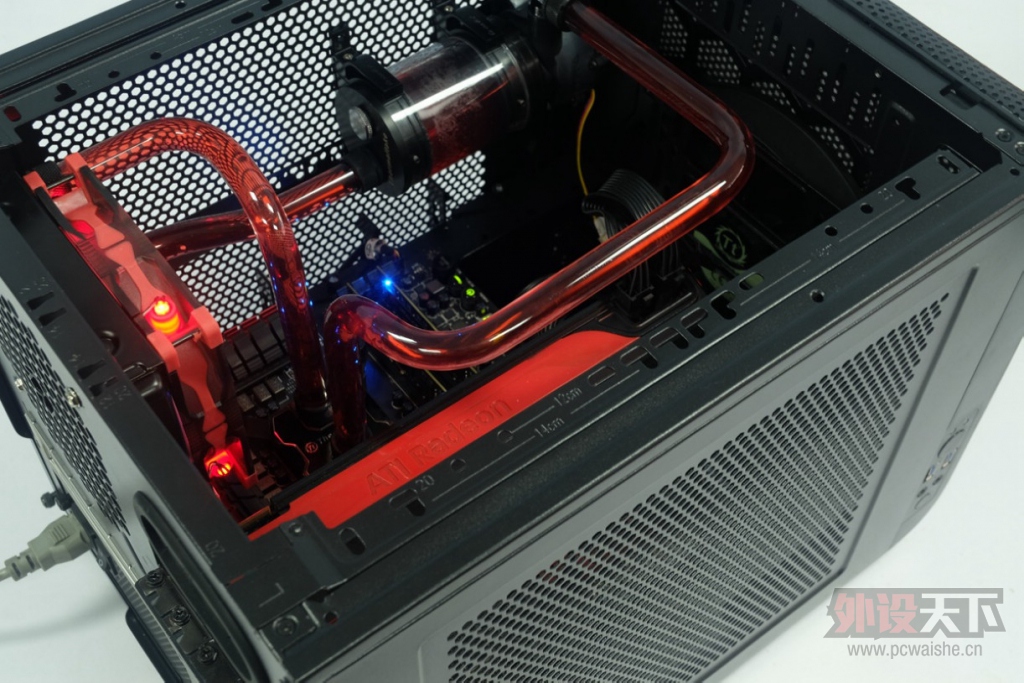

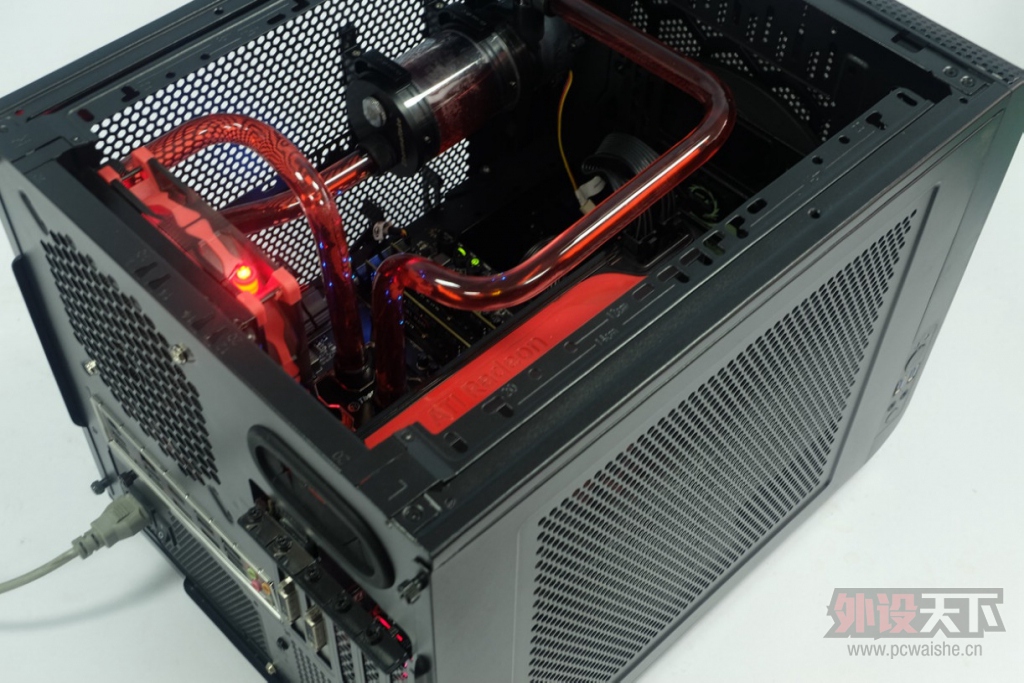

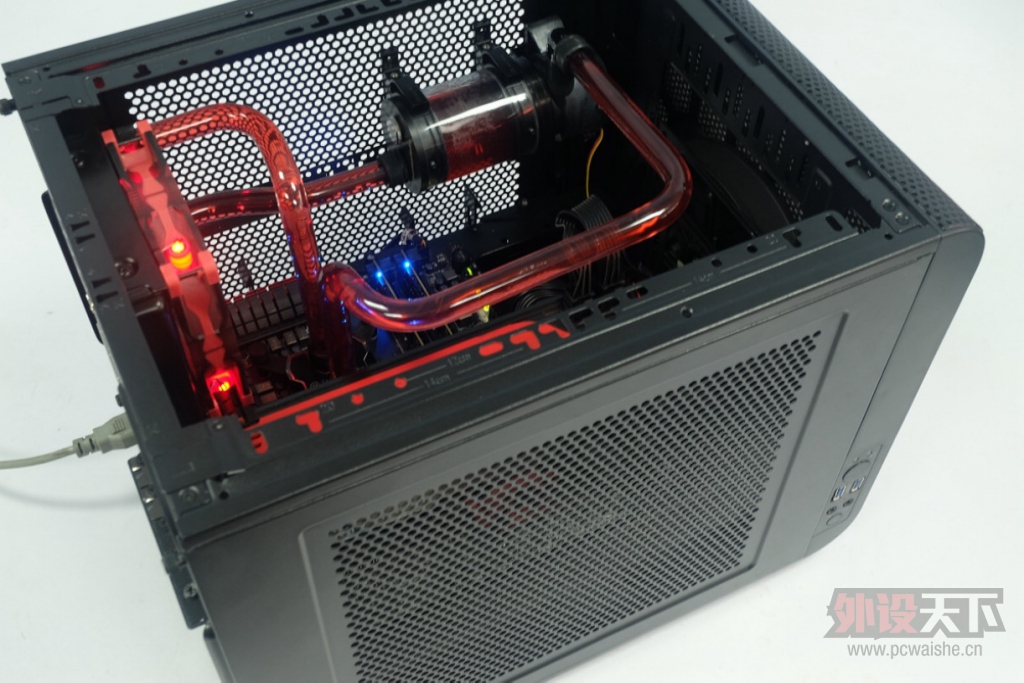

    继续上几张通电后的水冷系统运行的效果图。

    安装完成，可以看到水冷散热系统并不是只适合安装在体积硕大的全塔机箱和中塔机箱中。有了Pacific PR11这些紧凑型配件，在体积小巧的V21机箱中，组装水冷也可以大做文章。
