都是被逼的？酷蛇的机械这防水做得也是真BT【拆评】

zero..

我发现现在网吧用机械键盘的也多起来了，比较娇贵的机械故障率也挺高的，多数是进水和进灰尘，看来环境并不只是决定人，都是给网吧逼得，LZ现在手上这把酷蛇XK9，不单单手感还发现它和普通机械差别挺大的，于是好奇的拆给大家看看。。觉得没白看的加个分！


键盘是酷蛇XK9，似曾相识吗，不是凯酷，外面有点 脏了，我擦了一下发现成色还可以。测试过每个键，都还算正常，除了按键噪音略大，后来发现是平衡杆没装进去。



键帽装错了，它之前的主那得是多菜啊。

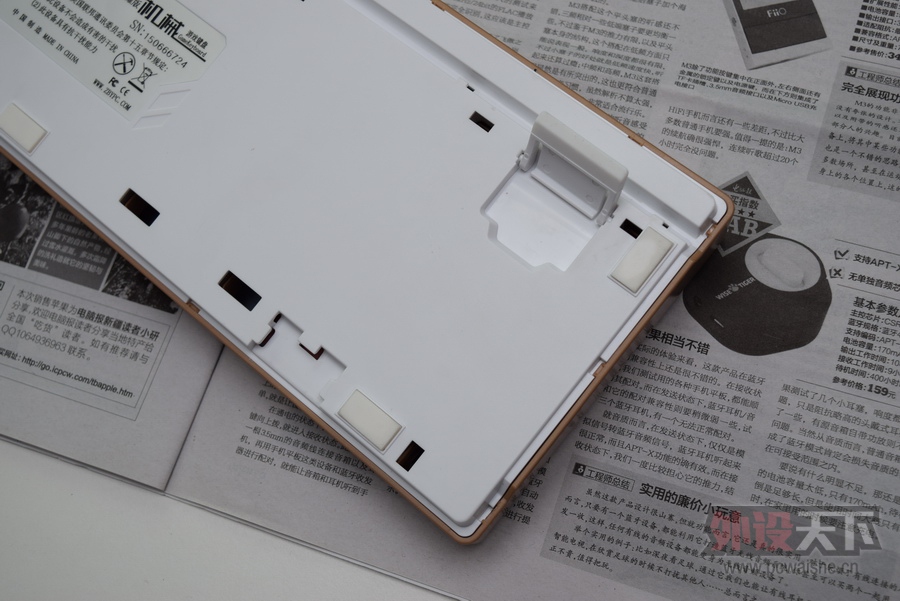

手托还可以分离，底下封死了，不会给小强留机会做窝，要好评了。


继续观察发现土豪金的上盖和白色下盖由卡扣固定，疑似没有螺丝？

看来是我想多了，一共6颗，其余5颗隐藏在白色橡胶脚垫下。





好容易才分离了，卡扣很多，很紧！拆解还是挺费事的，

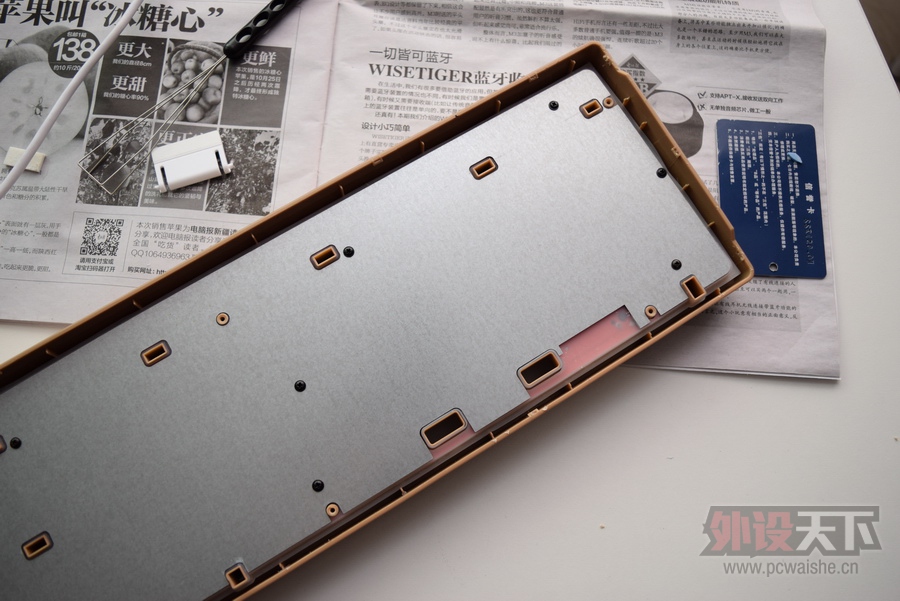

第一眼竟然不是看到PCB板，，而是块钢板，不明觉厉呢，默默的继续下刀。



插线口有硅胶套保护，可以肯定PCB板也是被一块硅胶套保护起来了，


底壳的加强筋、排水孔和出线口加固，不能说美，但不能否认它实用性还是满腔的。





拧掉6~7颗螺丝（固定钢板和上壳），一整块钢板才卸下来，，目的不是固定轴，而是把PCB板固定 在上壳和钢板之间，稳定住。

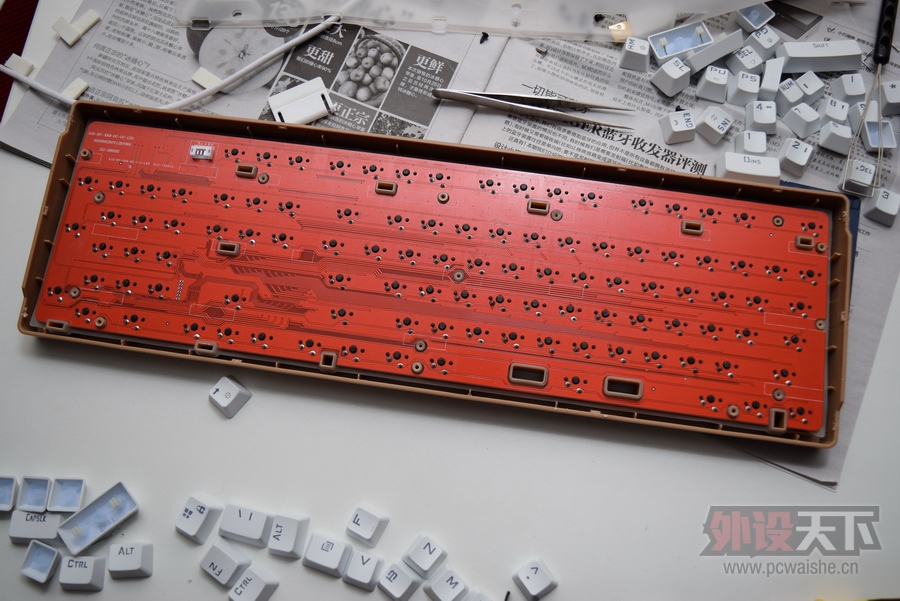

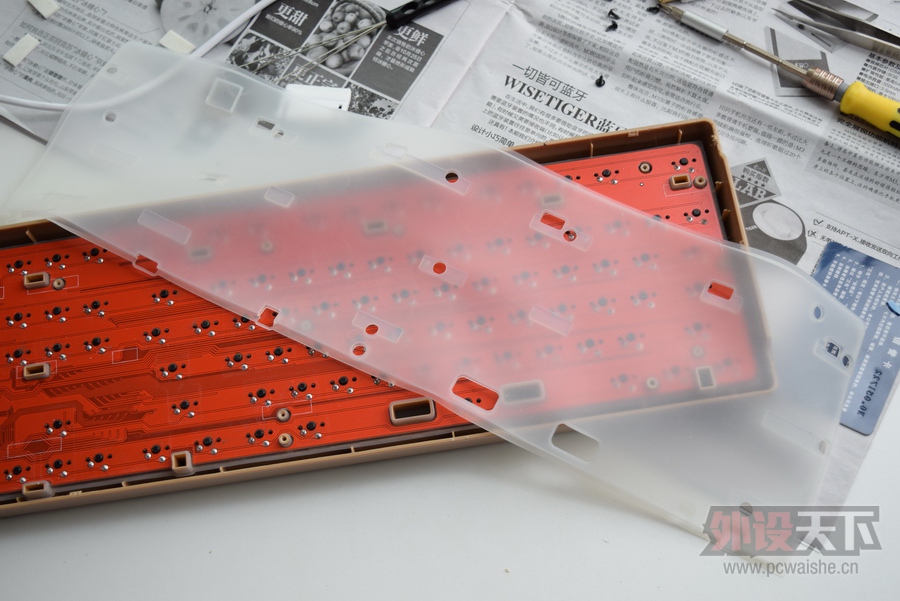

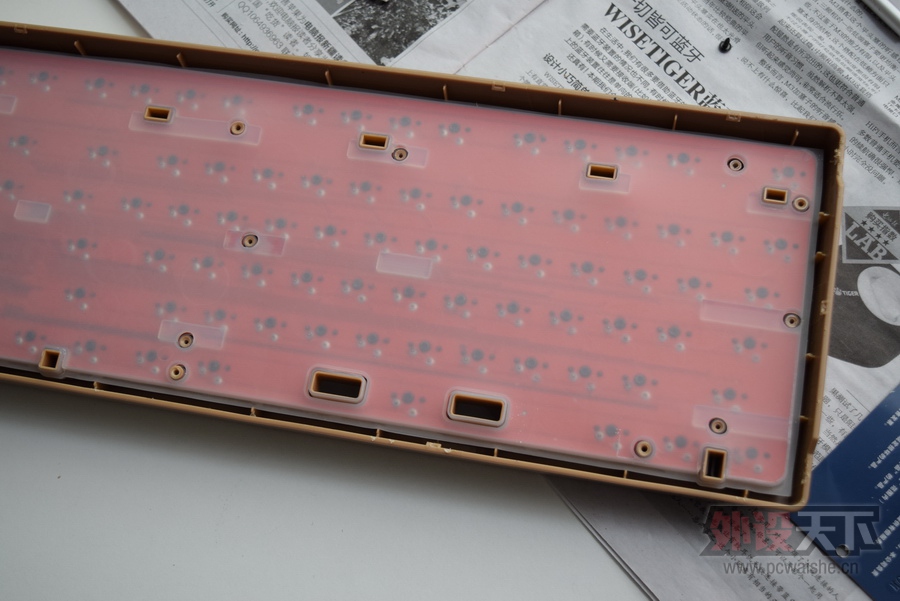

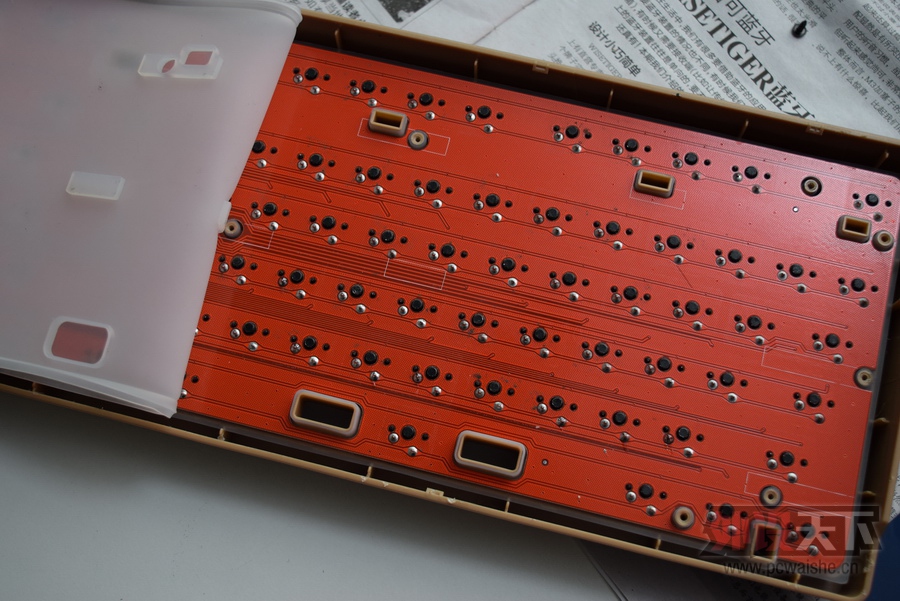

这是第一张防水膜（硅胶材质），几乎完全封闭保护PCB板防止水从背面触碰到PCB板，也是蛮拼的。看到这PCB我第一感觉是，全无冲都不是？艹！不会吧，网吧更应该无冲啊。然而，是在下错了，后续。

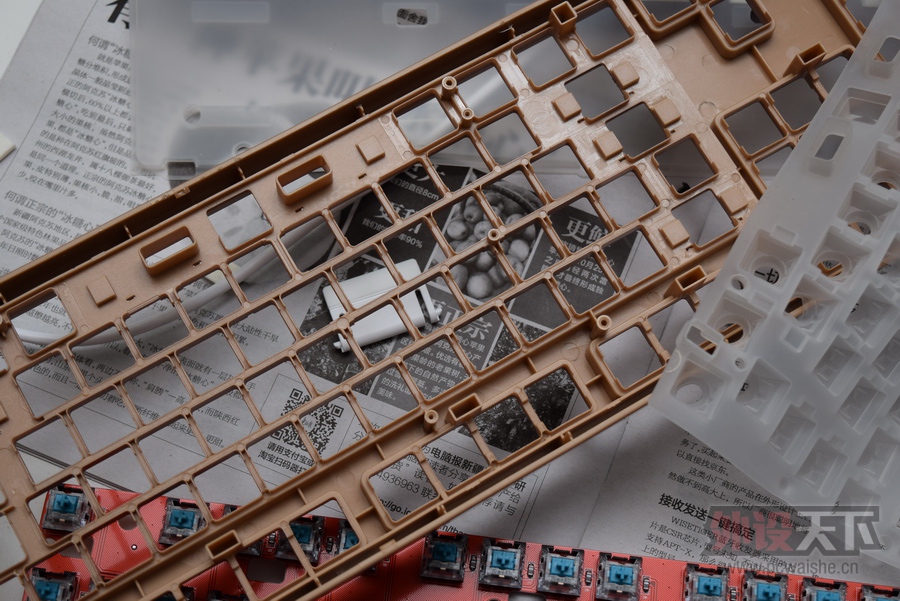

果然是无钢板设计，额，唯一的钢板刚才出镜过了，有点模仿cherry原厂的做法，不过，注意看旁边的键盘上壳，每一个轴都有个对应的“窗口”固定，轴体的稳定性理论上应该比CHERRY原厂的更好，但有人说了，原厂5脚轴，好吧！





接前面的话，每一个轴附近有一颗贴片电阻，看来是有全键无冲的。而且双面板的设计优势在这里体现的很到位了。

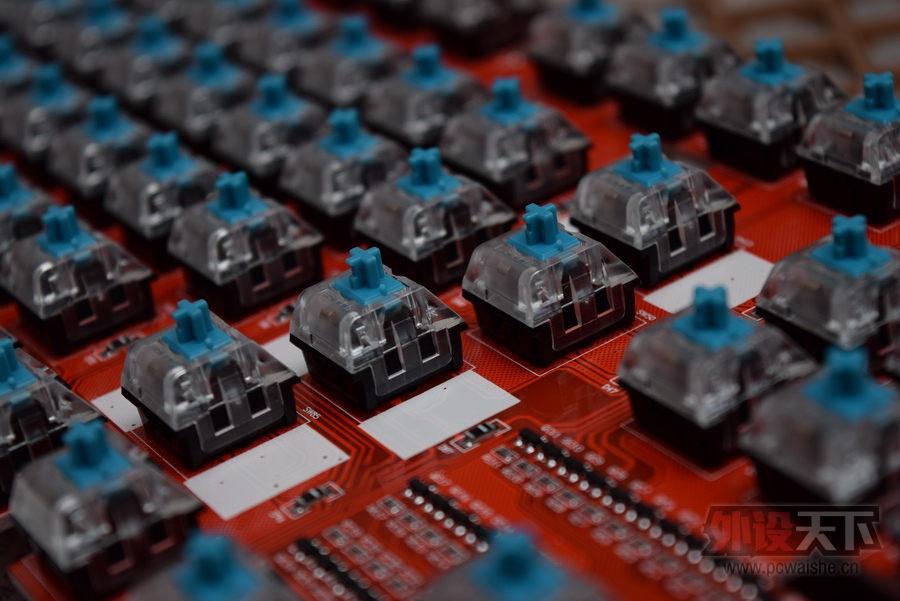

看到透明轴以为是高特，第一次见到凯华透明轴，LED呢？前面发现没，全是贴片的LED。貌似雷柏也在用，现在也流行起来了，自动化程度更高了。

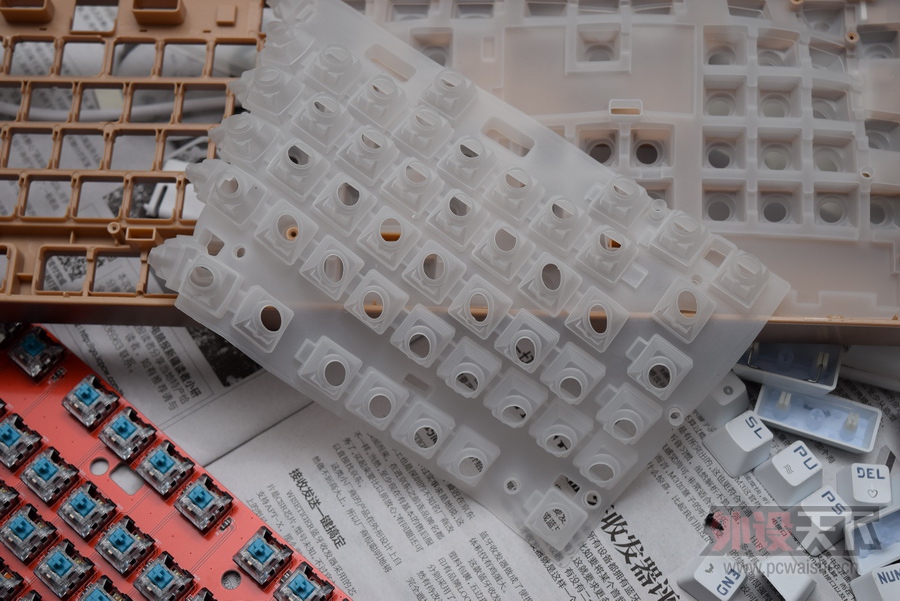

这是第二张防水膜薄，看这造型应该都不难知道，是套在轴体上的，一轴一套肯定不会出错。相当于增加一层防水坝，把每一颗轴都围起来，以防止水因为泼溅而渗入。



将防水膜套在PCB板上，套好之后，然后卡进去到上壳里面，利用硅胶的延展性，实现基本固定，再用钢板拧紧螺丝，就能完全固定PCB板和轴体，保证打字不受影响，键盘轴的固定原理如此，同时也是做到了正面一定的防水。





亲身体验了下，为了防水，这组装过程还是挺麻烦的。




看来这是把防水放在第一位机械键盘，PCB板几乎完全被两张防水硅胶膜包起来了，这个做法还真是涨姿势了。


完~

非典猫

我不得不说在防水处理上下了不少功夫.

yhh050221

这个对PCB的保护可以的，正常自己用没必要.

家有两宝

脑残设计,元器件都在正面,坏了修SB,防水膜要换个轴咋办,拆SB,和当时狼派设计一样,加个防水板,换一颗轴得拔了所有键帽拆了防水板才可以,导致键帽也没办法换

zero..

家有两宝 发表于 2016-1-20 21:05
脑残设计,元器件都在正面,坏了修SB,防水膜要换个轴咋办,拆SB,和当时狼派设计一样,加个防水板,换一颗轴得拔 ...

你说的没错，有道理，不过换个角度来看，它可能正是想减少维修，不是为了方便维修，
具体成效还不得而知。

zero..

非典猫 发表于 2016-1-20 21:02
我不得不说在防水处理上下了不少功夫.

我有同感

zero..

yhh050221 发表于 2016-1-20 20:51
这个对PCB的保护可以的，正常自己用没必要.

是，网吧考虑的，吧真个PCB和 轴体都包住了，

家有两宝

zero.. 发表于 2016-1-20 21:11
你说的没错，有道理，不过换个角度来看，它可能正是想减少维修，不是为了方便维修，
具体成效还不得而知 ...

这种想法2年前A大就有了,但是为啥没做,只是一个噱头,网吧有多少喝水的,都是奶茶可乐等,倒进去虽然可以漏出来,但是有本事太阳下晒个半小时在用,看还能用么,灰尘无孔不入这种膜还有意义么,无外乎就在玩文字游戏,防水,不防奶茶可乐,只是防水.一般机械你也可以水洗又无所谓晒干就可以了.

zero..

家有两宝 发表于 2016-1-20 21:21
这种想法2年前A大就有了,但是为啥没做,只是一个噱头,网吧有多少喝水的,都是奶茶可乐等,倒进去虽然可以漏 ...

当然，漫过轴，进入轴立面后，不管是水，还是可乐，确实都没救了，
不过如果没有的话，不管可乐、奶茶倒在上面，拔掉键帽，清洗时，有个防水膜和透明壳还是稍微安全的，这一点不能否认吧？

Aluminium

感觉纯粹是给自己加卖点的，实际真的用不上
