【补图】【完工】自己挖个坑，键帽已到，择日开工...

idDav

--------------------------------------------------------------------------------------------------------------------------------------------

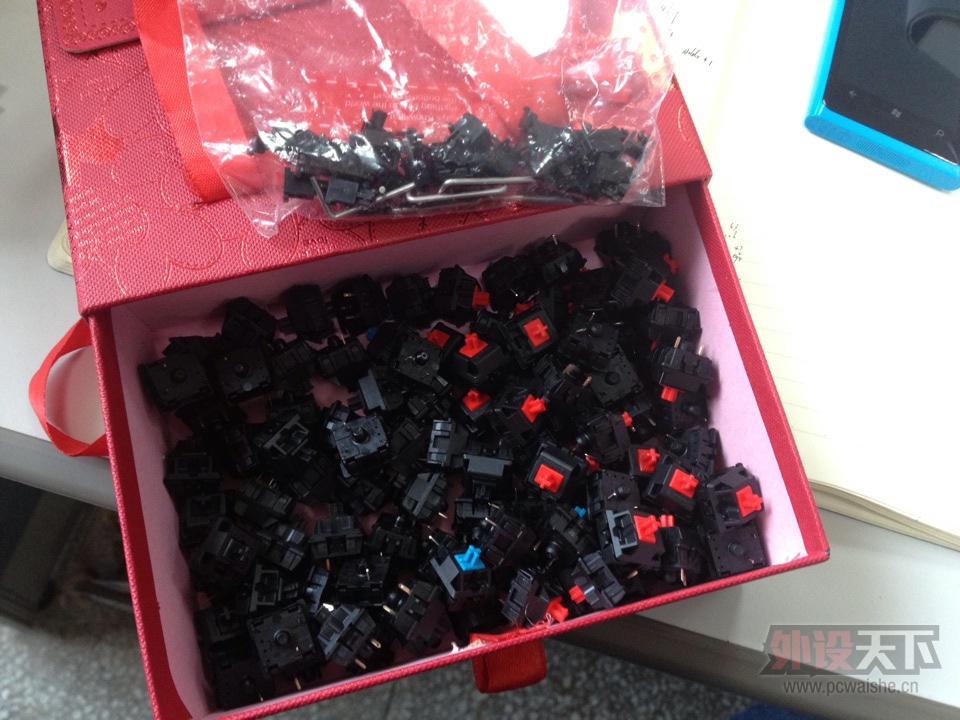

题目有点儿吹了，怕自己做不下去，板子壳子都没有呢，先把轴和键帽买了，逼自己动工吧。。。。
希望三五个月能完成，加油！！！



2015.12.23

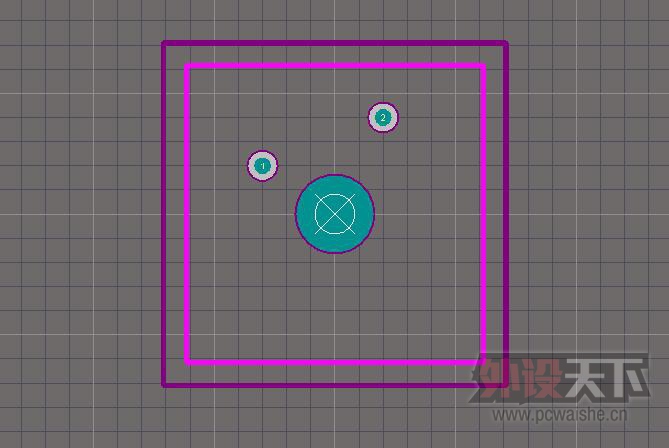

怎的是要逼自己才能做下去，本来以为做键盘会很开源，没想到这么一个小小的轴都找不到现成的库文件，四处请教无果，只能自己画。。。
今天还得到一个超坏的消息，网上给的网站生成的定位板“可能”会有问题，要修改，可是木有告知具体修改方法。看来要多废几板摸索了，钱啊。。。

2015.12.27

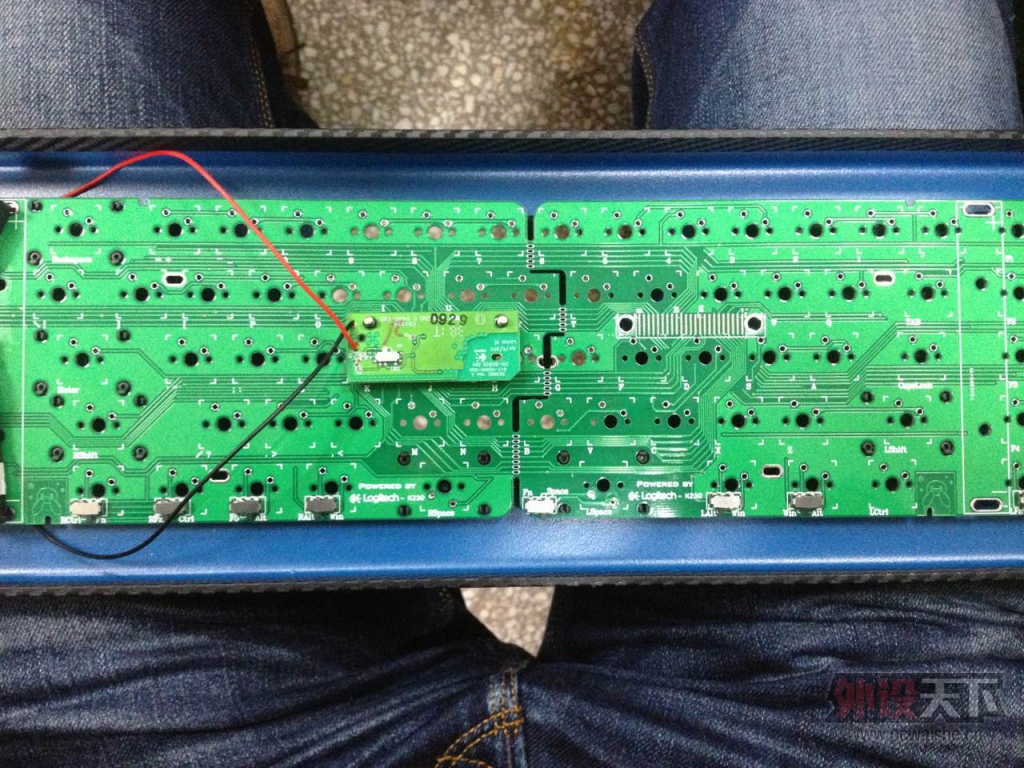

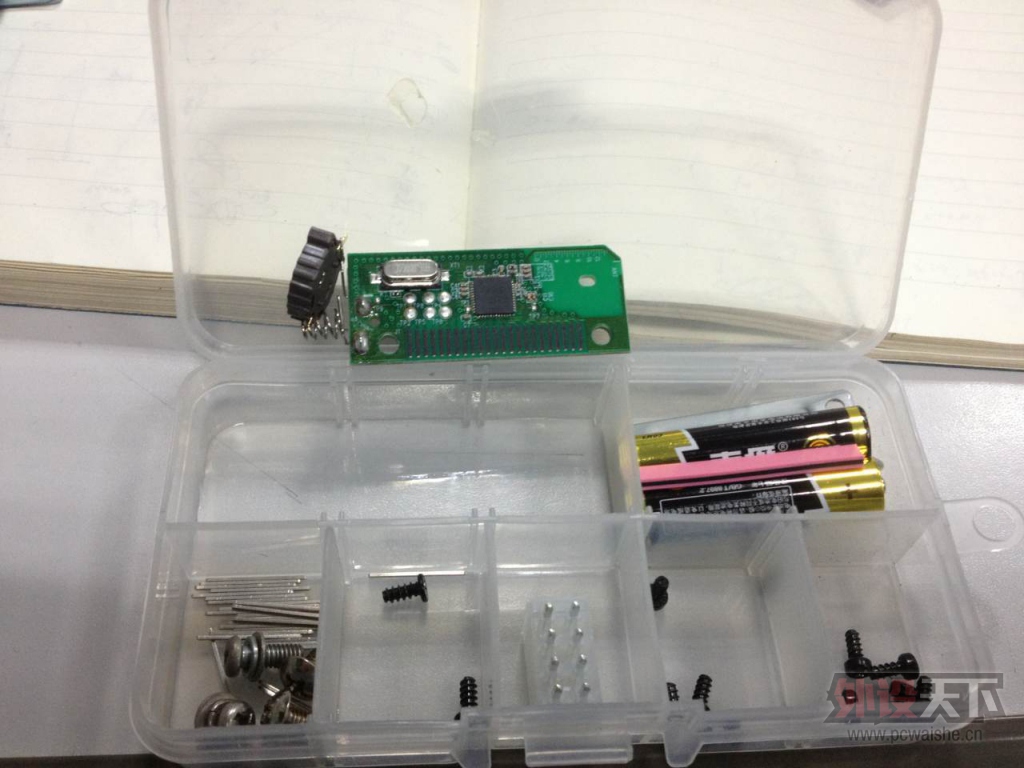

向论坛里面前辈学习，打算拆了K230的主控来做键盘主控，咸鱼收了个二手的K230拆了，先上主控，下一步研究下线序。


2016.01.03

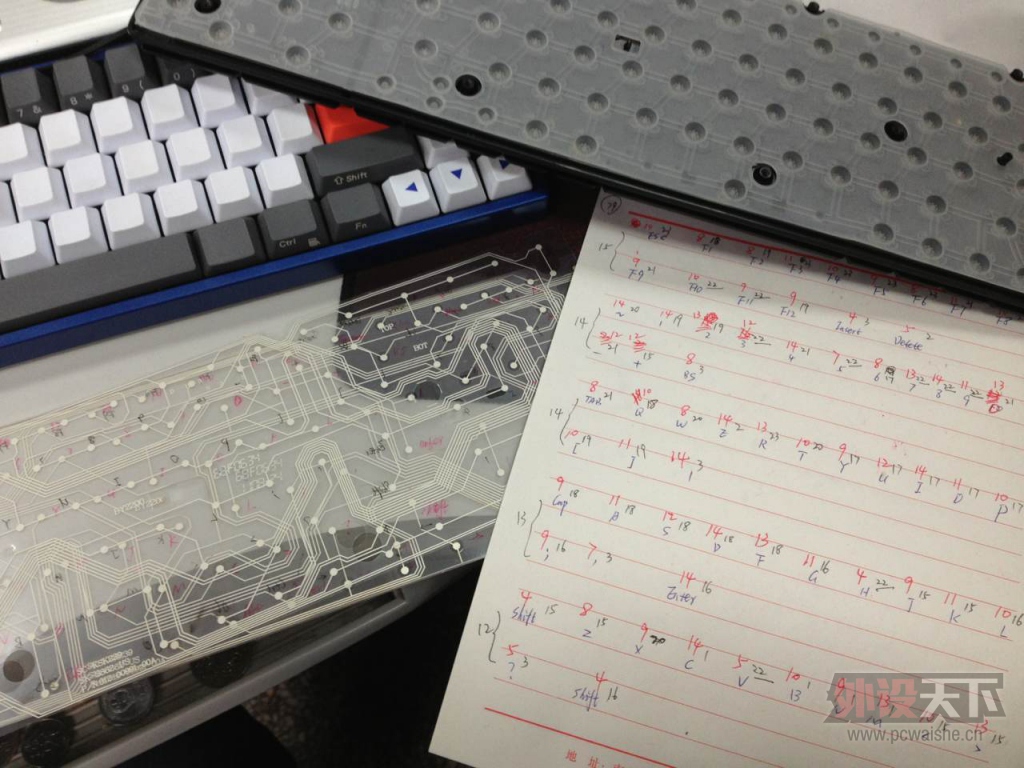

元旦放假测了一下K230线序，这真叫一个麻烦。。。

2016.02.13

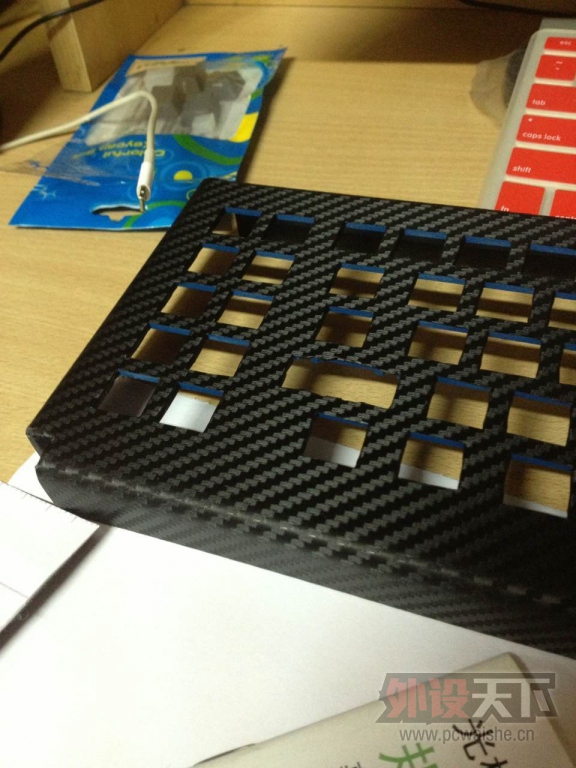

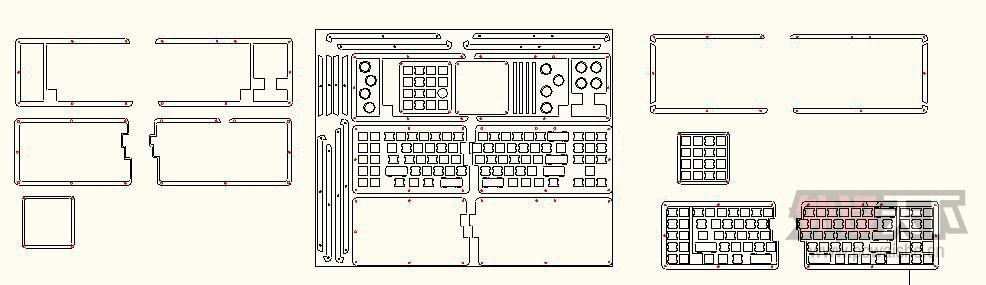

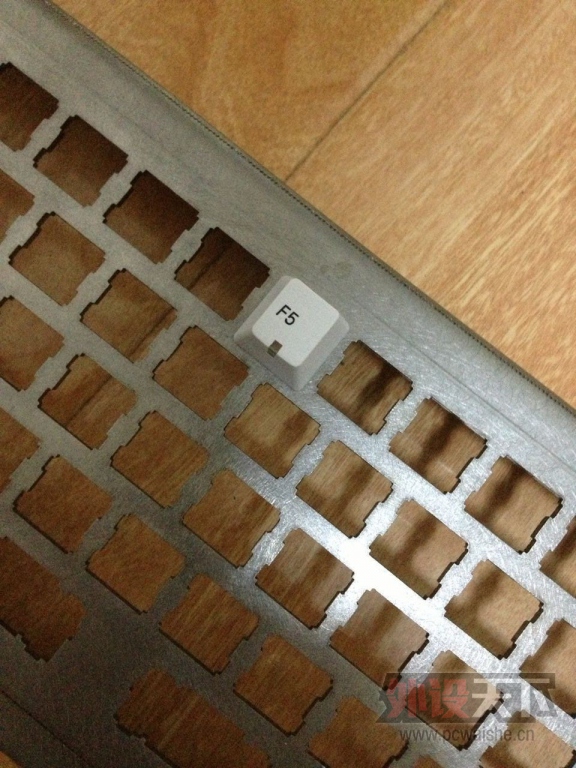

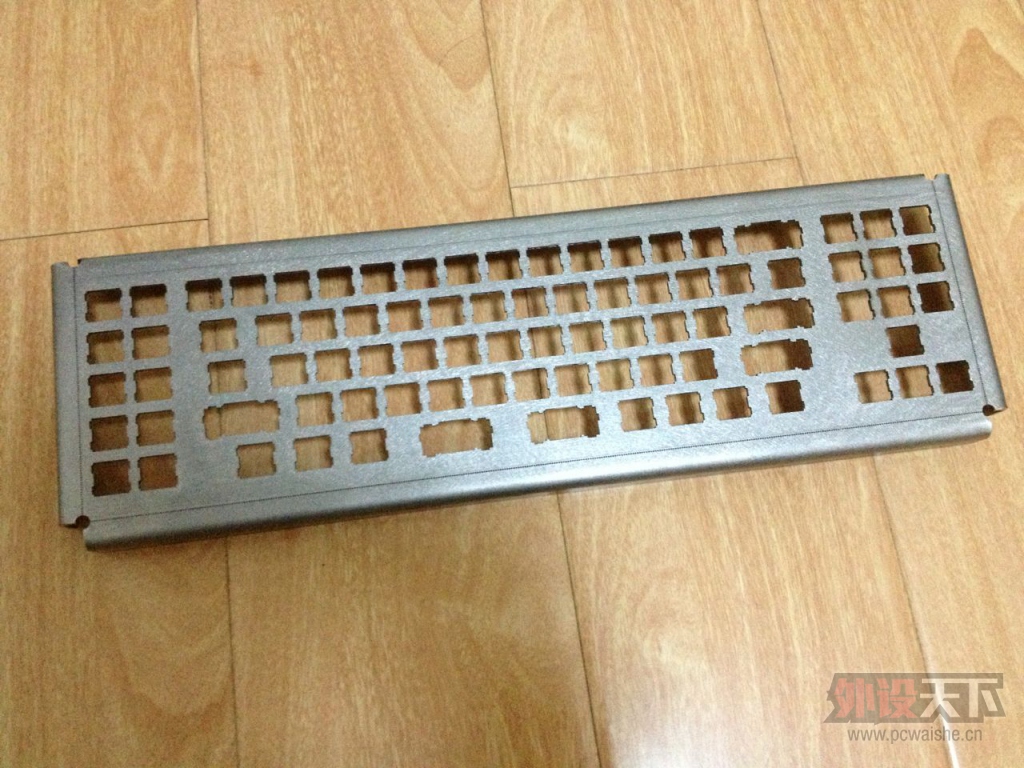

过年期间，搞定了定位板，第一次做键盘，暂时放弃左右分开的做法，做个一体的。。。

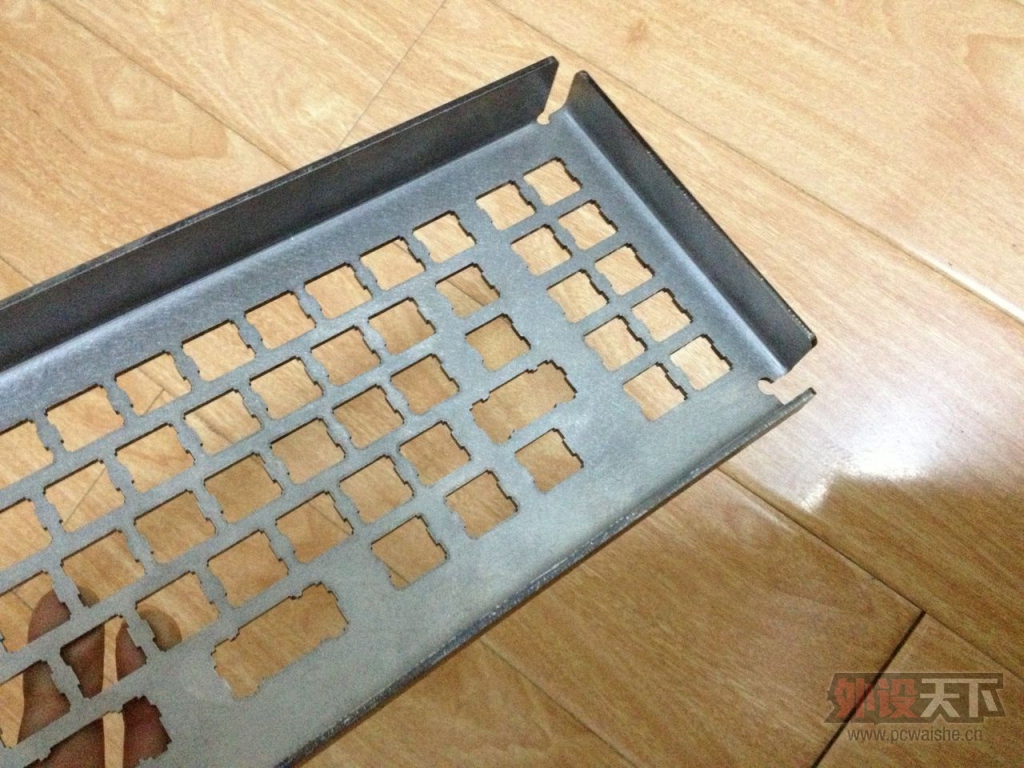

钢板选了2.5的，不知道会不会出问题




明天看看能不能上个颜色，配白底黑字的键帽，不知道什么样色好看一些

2016.02.17

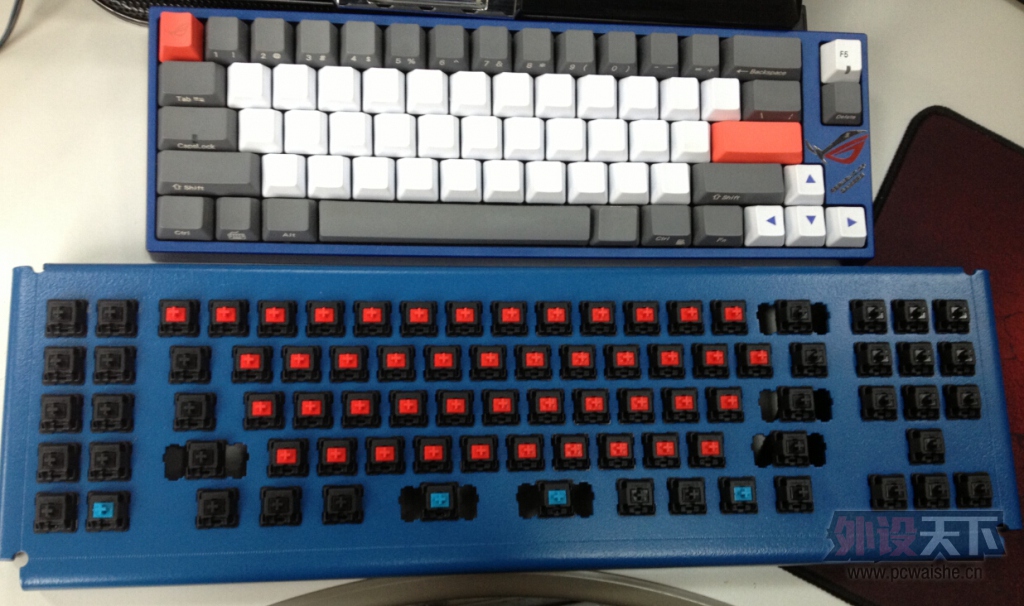

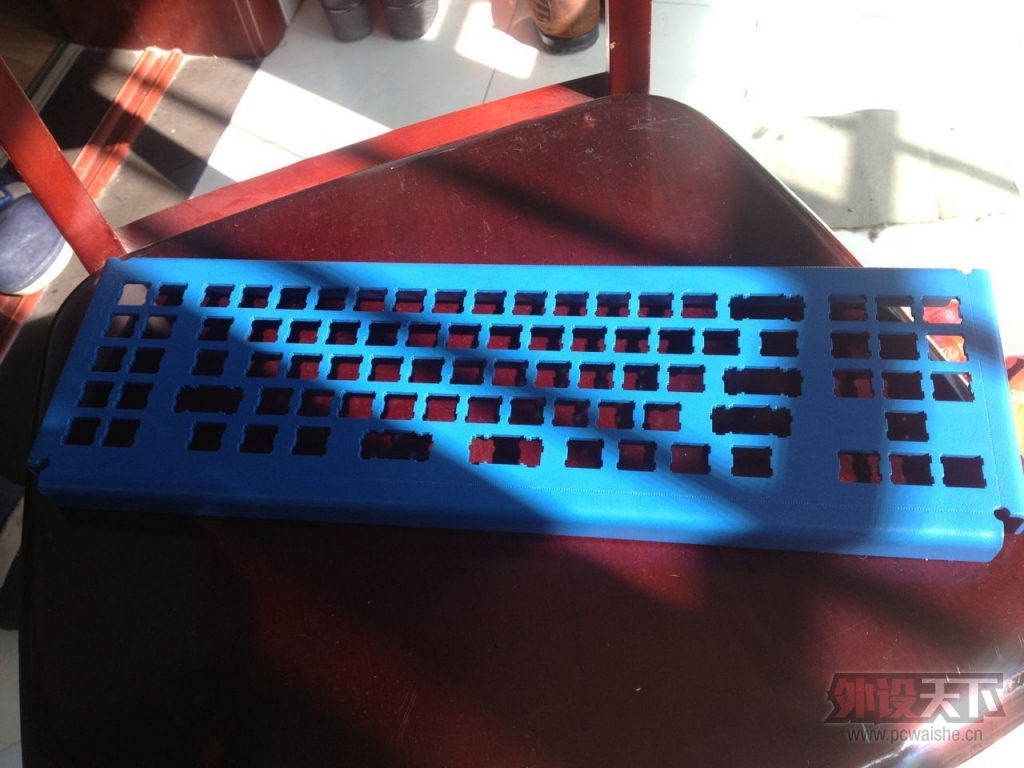

外壳上色完成

2016.02.19

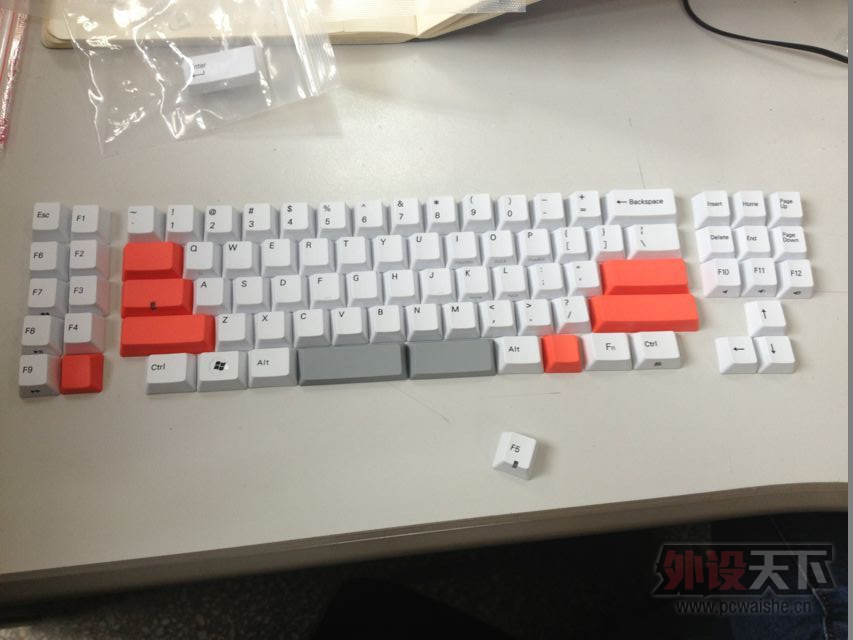

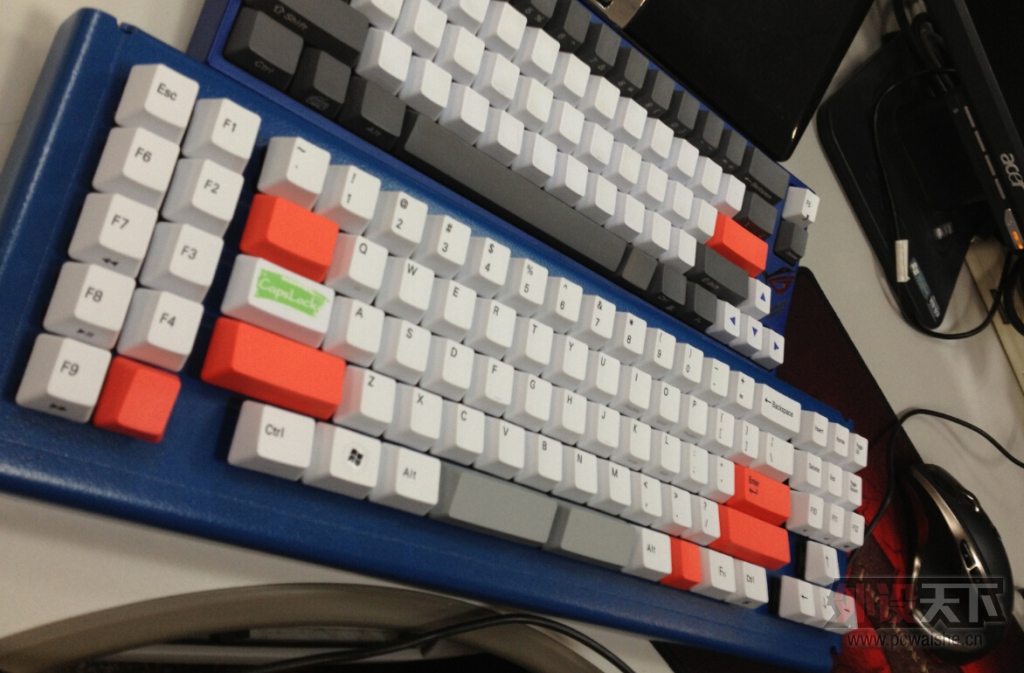

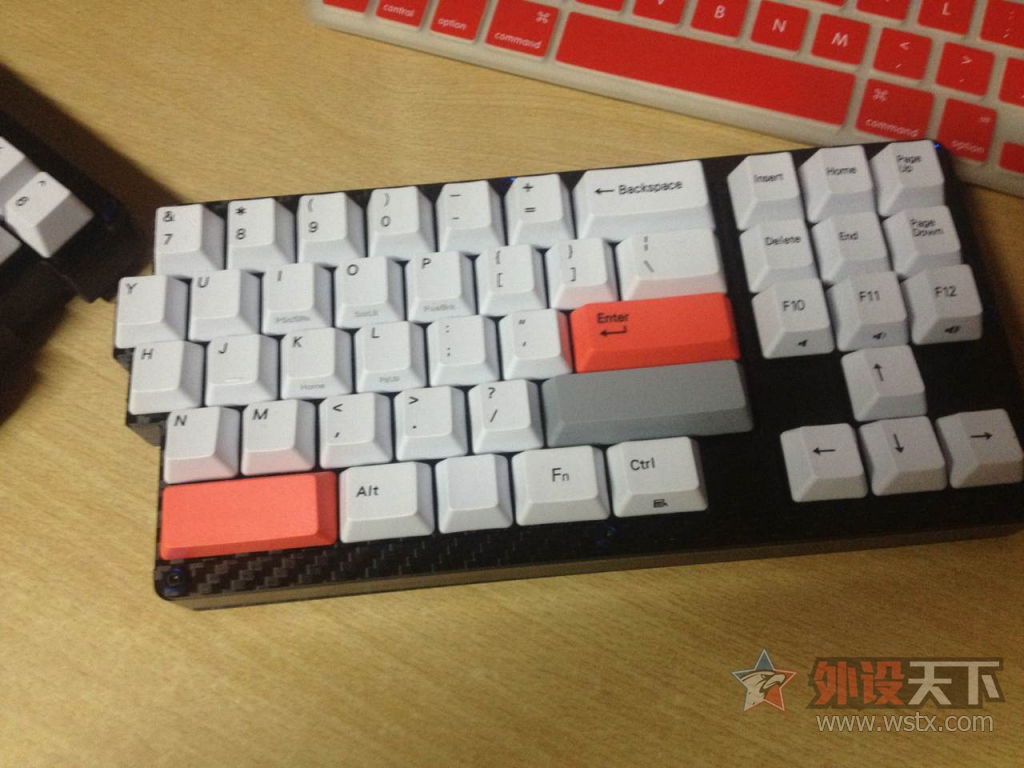

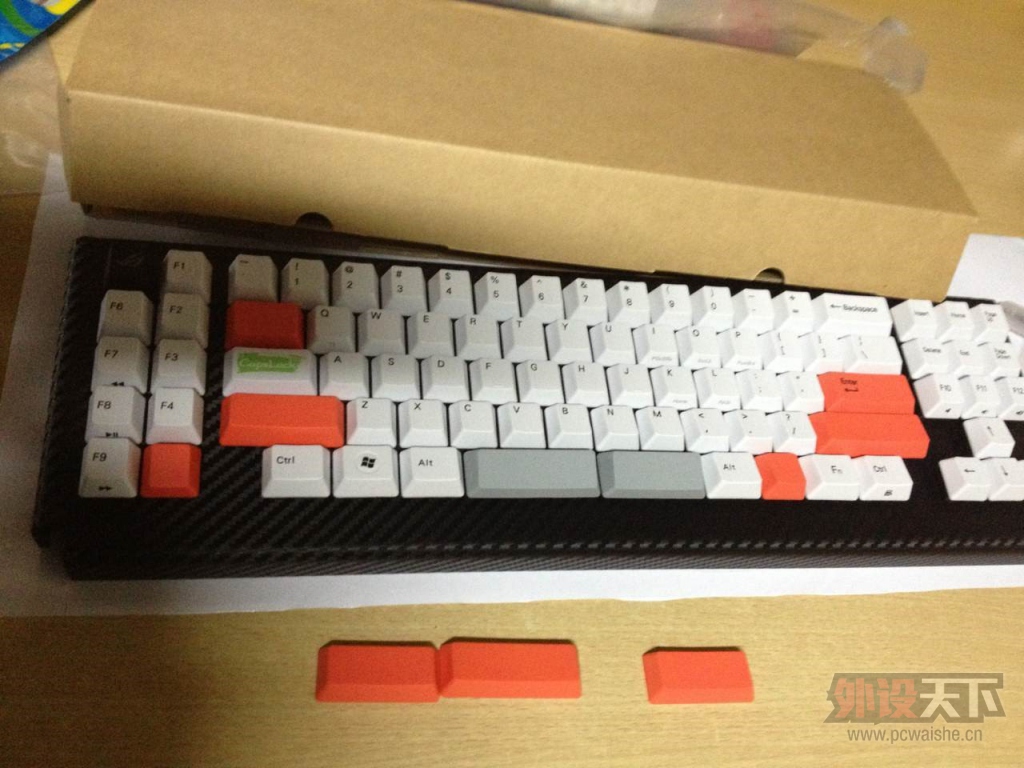

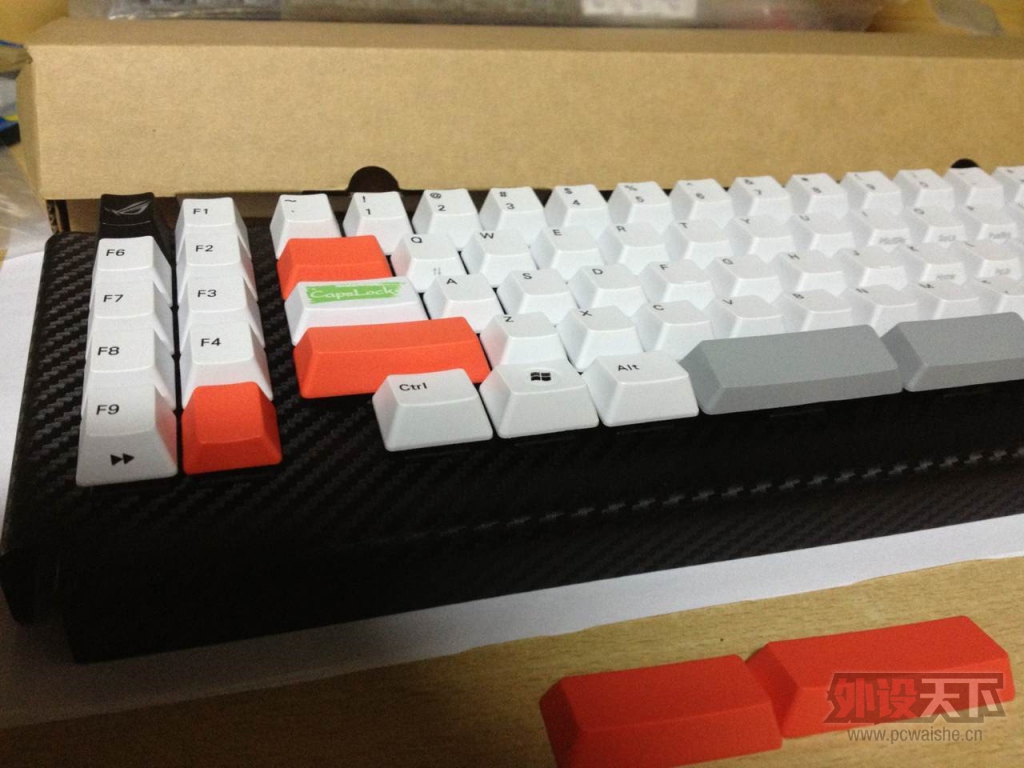

外壳键帽见面，摆拍一下







2016.02.28

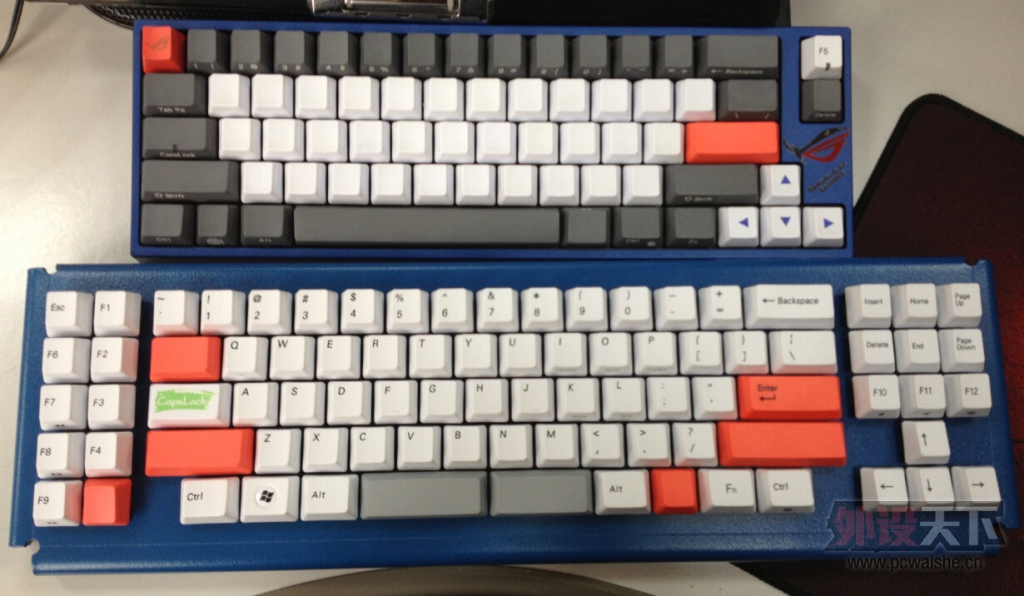

外壳换个颜色





2016.03.01
PCB发出打样

2016.03.06

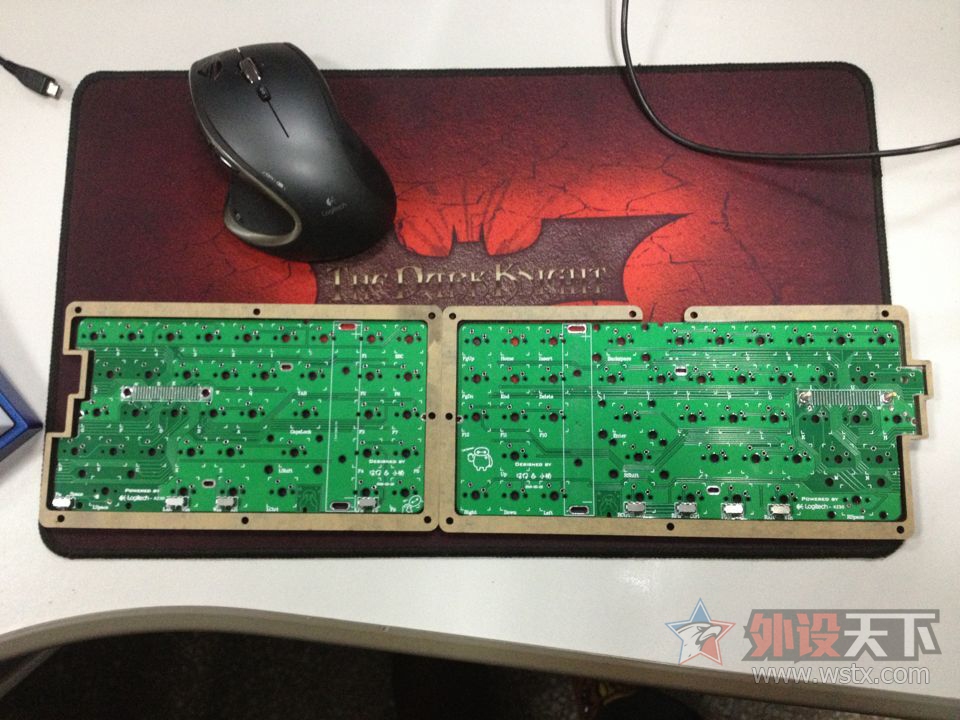

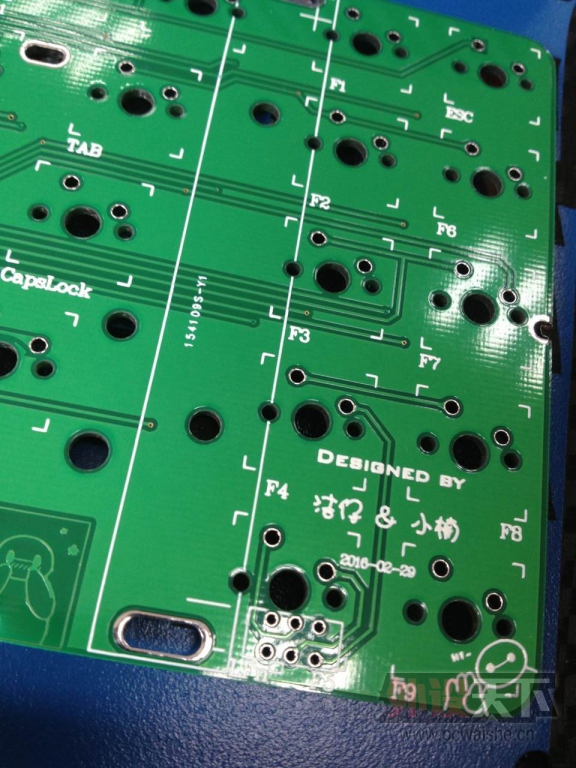

PCB

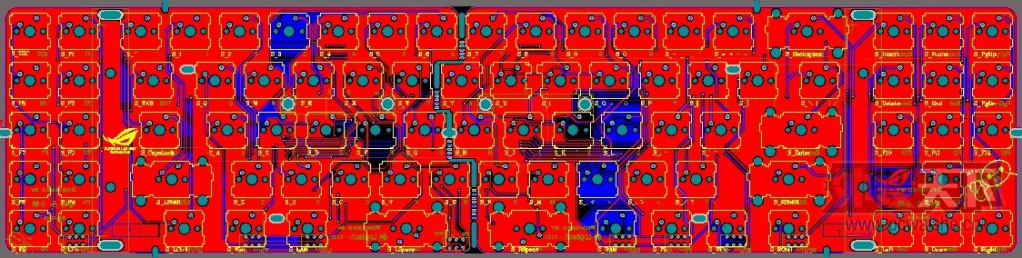

2016.03.11画的好痛苦

2016.03.12

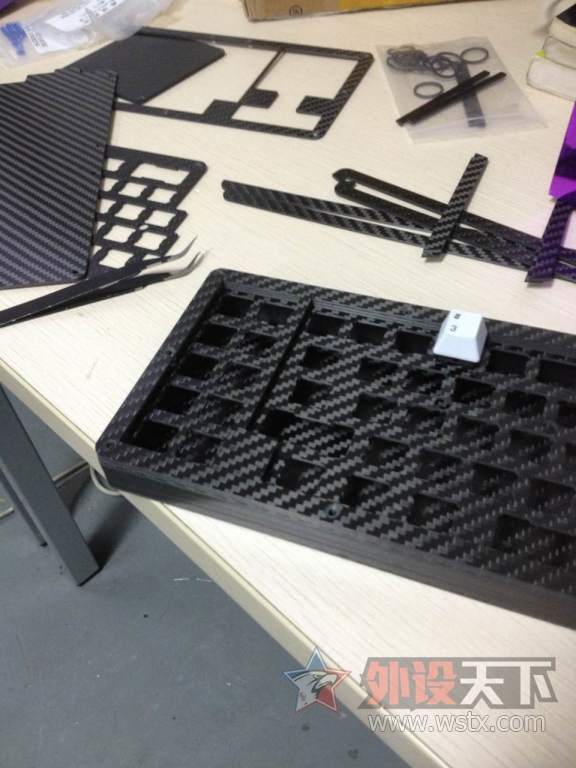

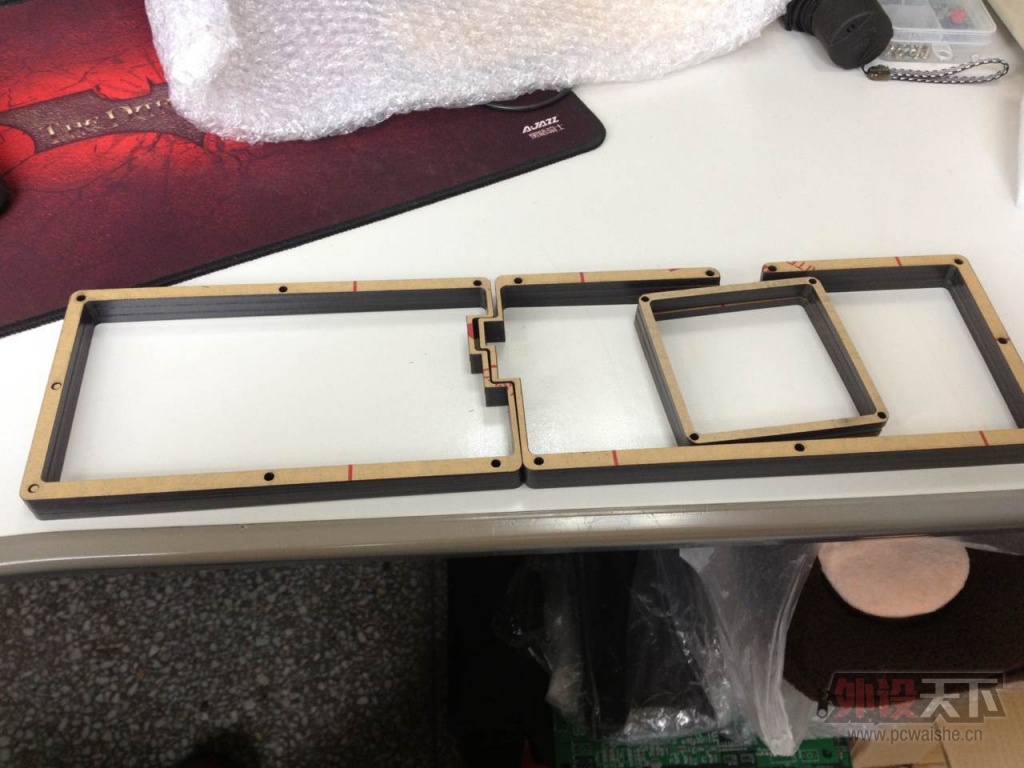

中框先到

2016.03.15

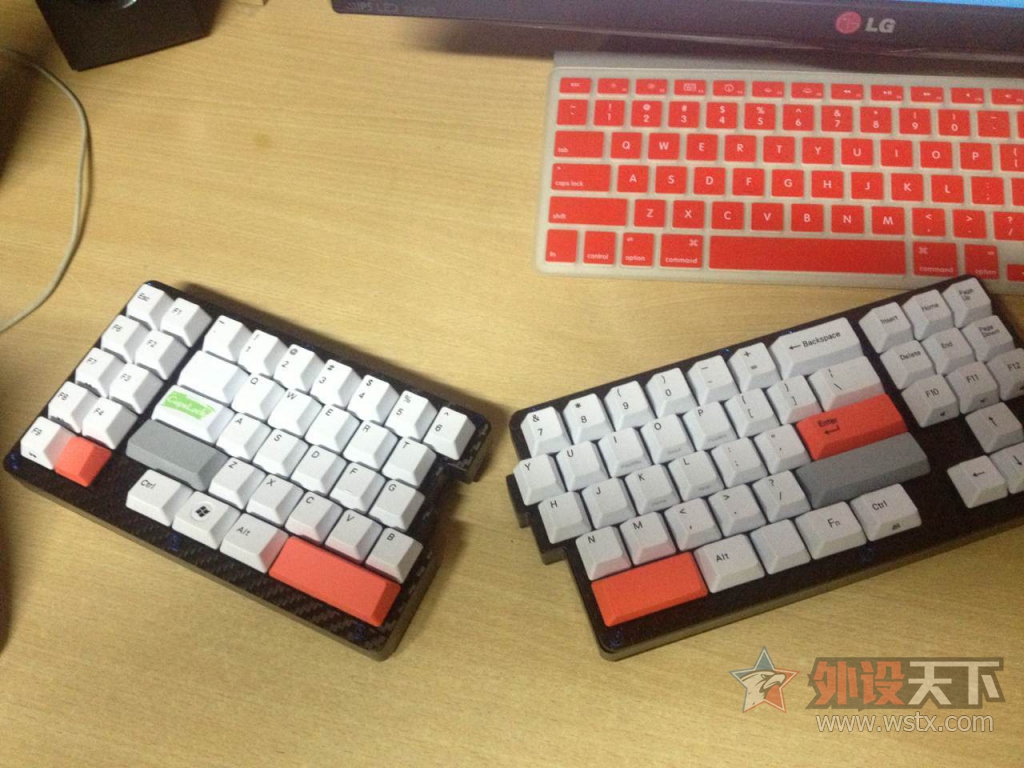

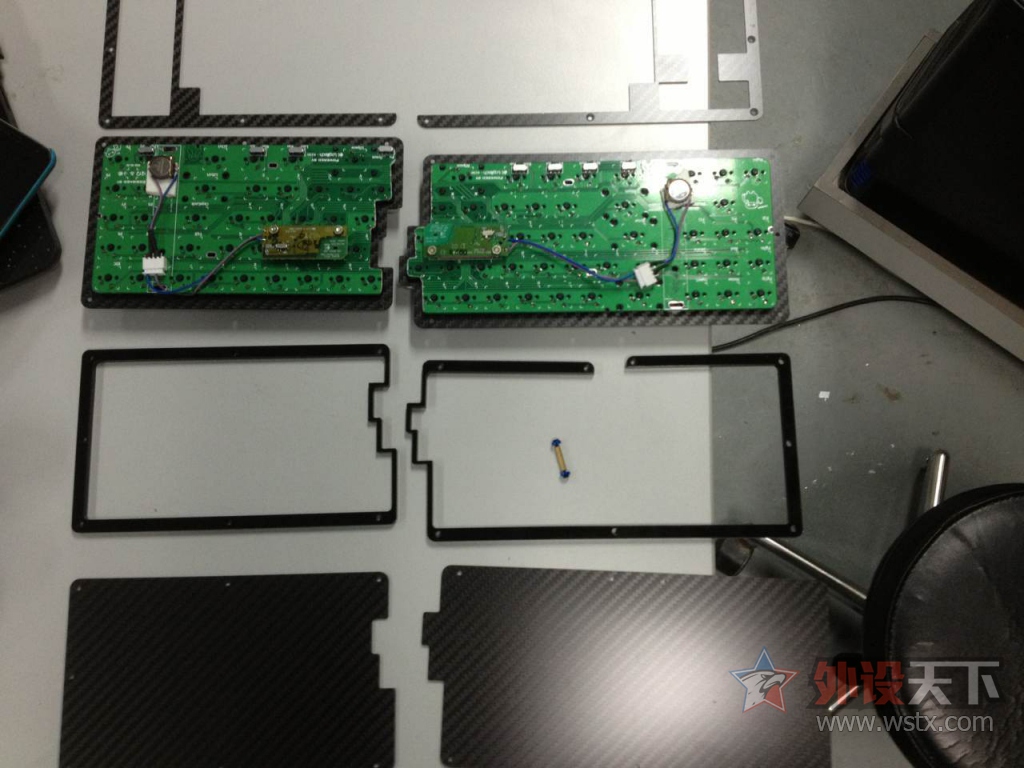

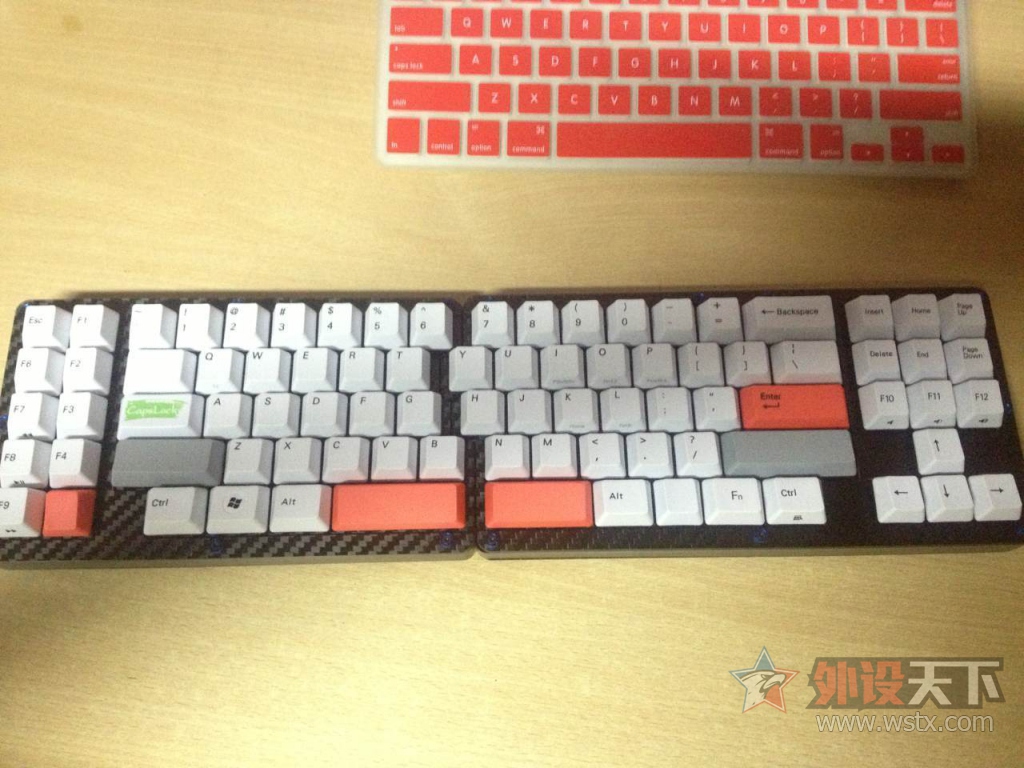

PCB分离形态

2016.04.11

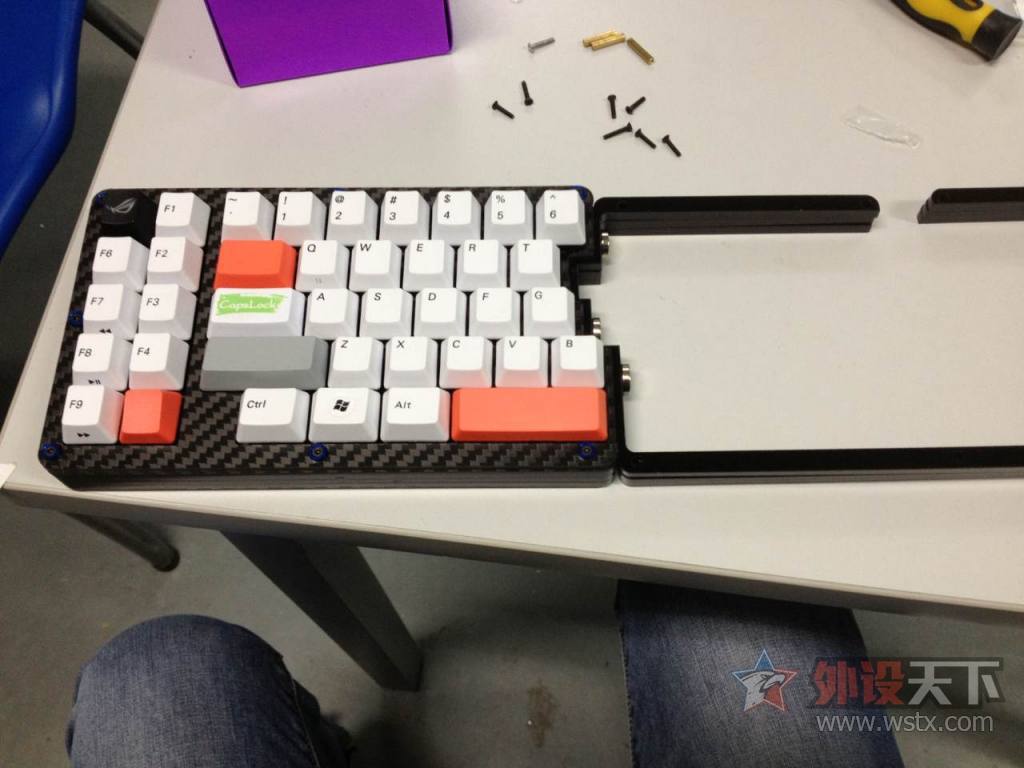

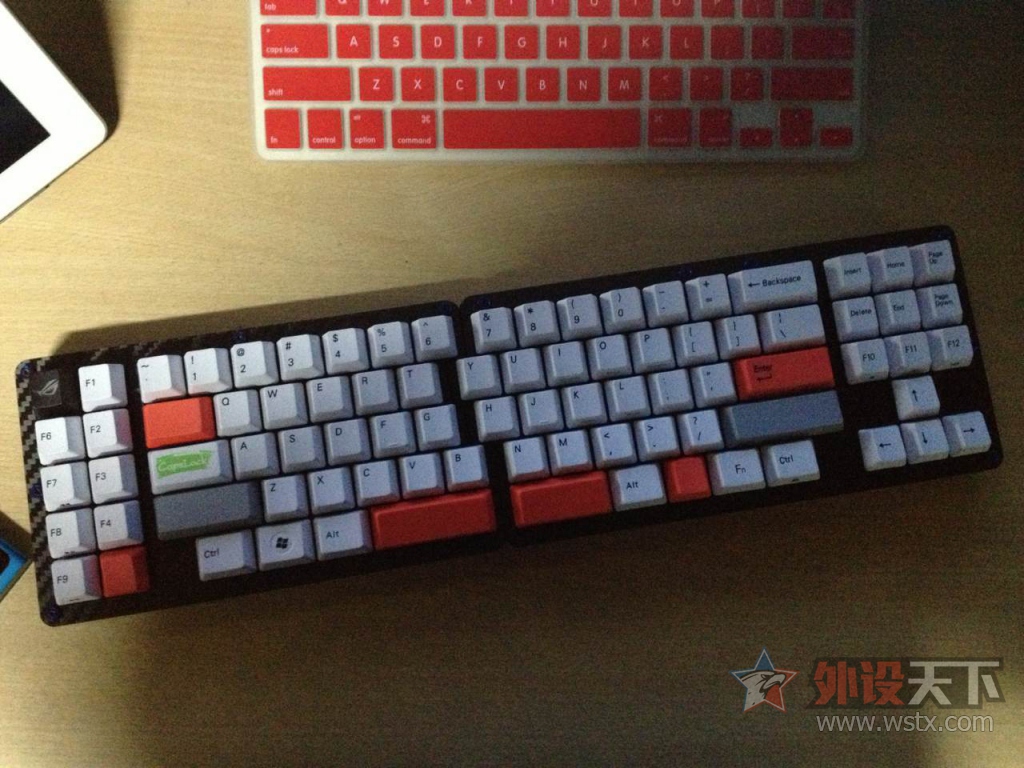

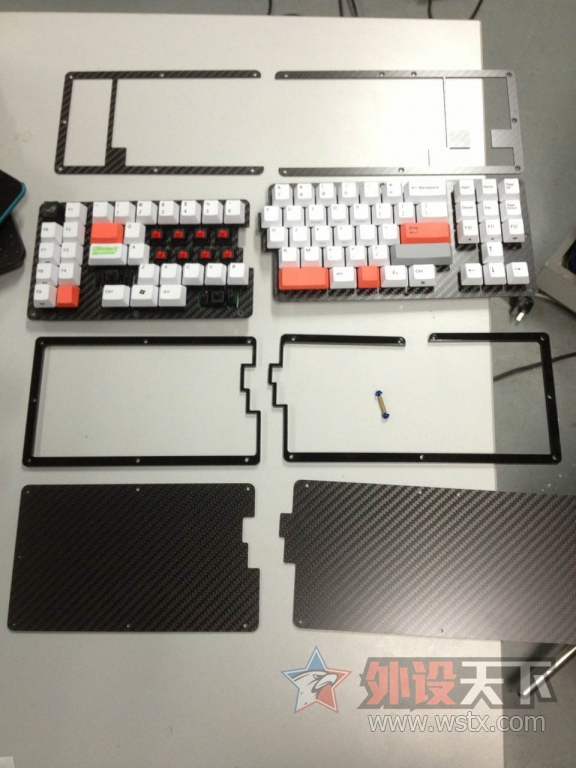

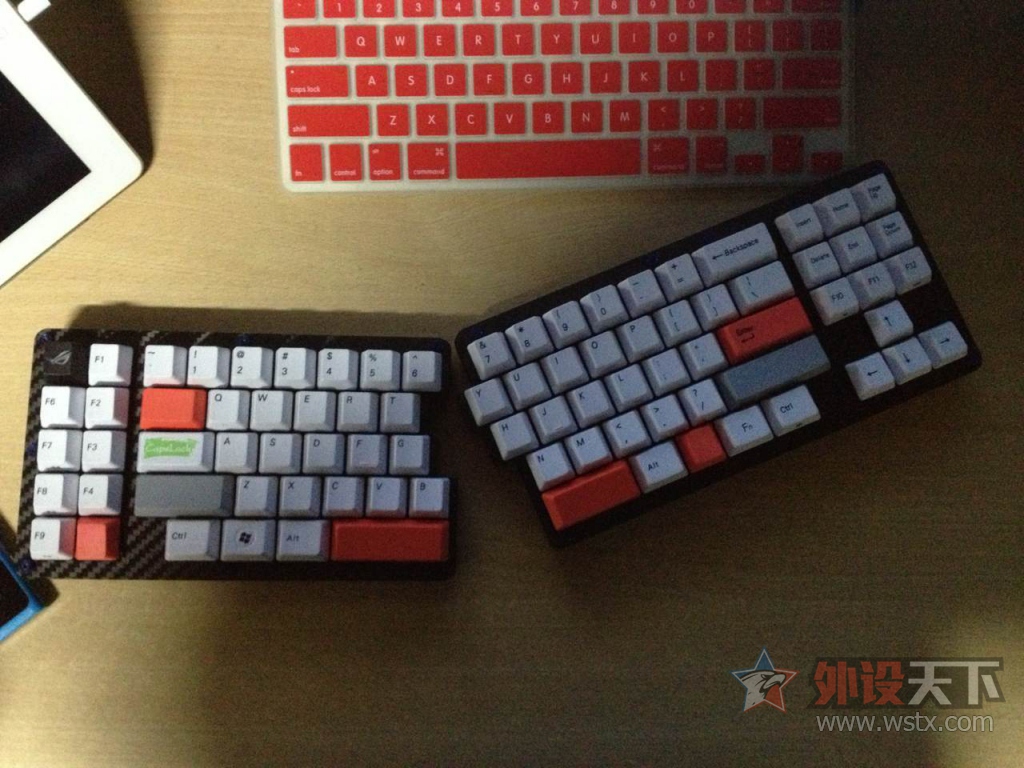

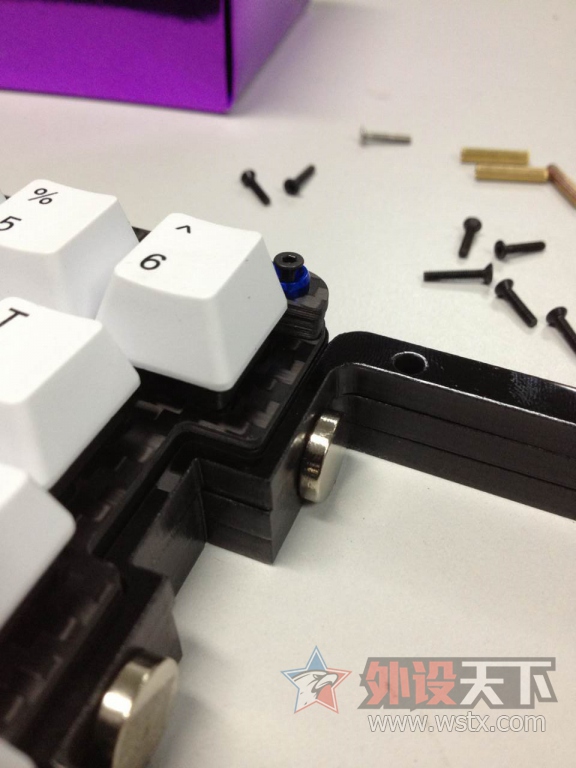

不多说了，看图吧。也算终于完成有个交代了

idDav

二十一天 发表于 2015-12-22 20:08
好吧……加油

谢谢！

idDav

二十一天 发表于 2015-12-22 19:02
这是要搞什么配列

大概就按照图上这样来做，打算自己画板子。。。不知道能不能做出来呢

idDav

prod 发表于 2016-2-14 00:19
准备自己画板子还是直接飞线啊

自己画的

idDav

prod 发表于 2016-2-13 23:05
k230矩阵有现成的

知道的，可是当时已经测完了。。。自己测测也好

idDav

过年期间，搞定了定位板，第一次做键盘，暂时放弃左右分开的做法，做个一体的。。。
钢板选了2.5的，不知道会不会出问题

idDav

二十一天 发表于 2015-12-23 14:20
我以前写过一个关于60%键盘的简介，你可以去看下

嗯，那个我看过的。我现在要自己画，买不到现成的PCB，定位板，外壳，都打算自己做，找到了这个网站（http://builder.swillkb.com/）来自动生成文件，可是有人告诉我上面做出来的尺寸会有一小点儿问题，但是没有具体告知哪里有问题，不知道版主是否知道呢？

idDav

二十一天 发表于 2015-12-22 20:08
好吧……加油

请问关于定位板有没有什么指导意见呢？或者有没有什么资料呀？

idDav

panyang 发表于 2015-12-23 11:25
貌似是大工程啊 这么玩还是很happy的

是啊，希望能完成！

二十一天

idDav 发表于 2015-12-22 19:23
大概就按照图上这样来做，打算自己画板子。。。不知道能不能做出来呢

好吧……加油

二十一天

这是要搞什么配列

panyang

貌似是大工程啊 这么玩还是很happy的

二十一天

idDav 发表于 2015-12-23 14:02
请问关于定位板有没有什么指导意见呢？或者有没有什么资料呀？

我以前写过一个关于60%键盘的简介，你可以去看下
