材料都准备好了打算罗技K270 主控改无线机械

勇往直前168 · 发表于 2015-12-4 14:39

参考http://www.pcwaishe.cn/thread-454582-1-1.html RGB(245, 245, 245)">The_Change 大师的帖子

大家帮我看下我的主控是否和他是一样的，因为回帖有个网友说有2个接法看的有点不明白

human_tom · 发表于 2015-12-4 18:14

看了那个参考帖，觉得这么改有点不值得啊，飞的线太乱了。

conmajia · 发表于 2015-12-4 14:56

你可以自己试啊不要怕麻烦

勇往直前168 · 发表于 2015-12-7 10:07

human_tom 发表于 2015-12-4 18:14
看了那个参考帖，觉得这么改有点不值得啊，飞的线太乱了。

我用的国产破键盘樱桃青轴
空间也大有位置安装电池之类其实有线无线真无所谓只是折腾下乐趣

_先谢郭嘉 · 发表于 2015-12-4 21:03

支持。

JOYSAN · 发表于 2015-12-4 16:33

嗯嗯看不懂

1294055889 · 发表于 2016-1-6 11:10

你这哪里是材料准备好了，锂电池充电放电保护板呢降压稳压板呢等等都没有。

小叮当YoyO · 发表于 2016-4-7 14:34

这不是一般人玩的。。。

ssnsyf · 发表于 2016-10-27 07:42

本帖最后由 ssnsyf 于 2016-10-27 07:44 编辑

不好意思,1年多没上论坛了,才看到你发的消息.
这两年的无线机械键盘便宜很多了,不是几年前上千块的还总是连接不稳定.
还是直接买个成品划算,自己焊接可不是一般的累啊~反真我的用了3年多了本钱差不多回来了,很稳定,每年一次拆开大清理灰尘时顺便换一回电池.

如果你还是坚持当初的决定,要自己diy,坚持要找不自在,找苦吃,那你就继续看吧~

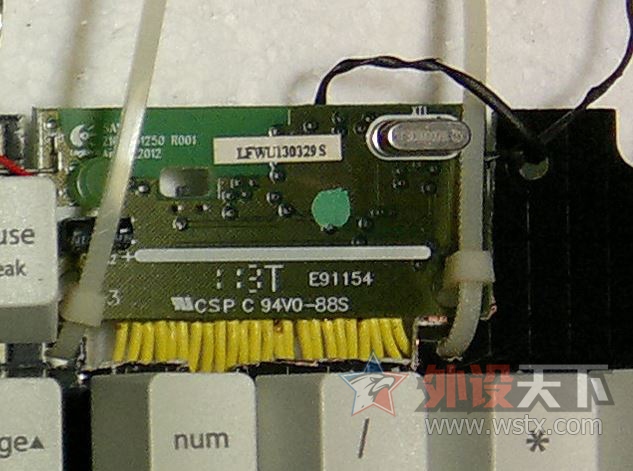

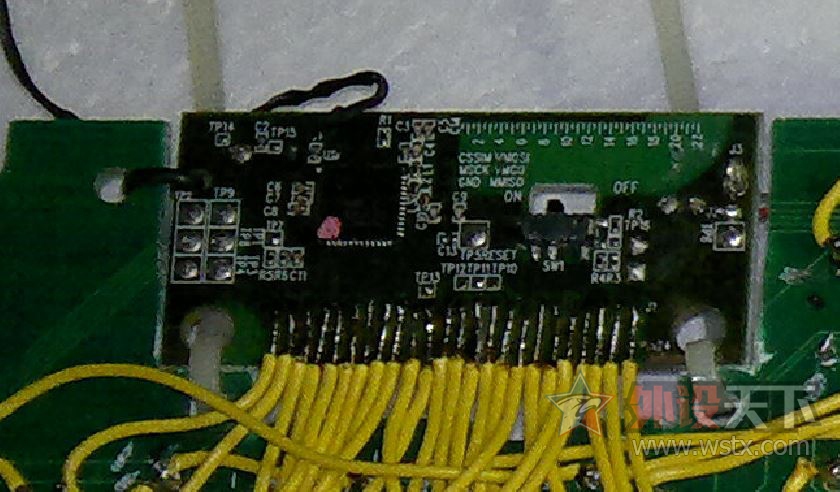

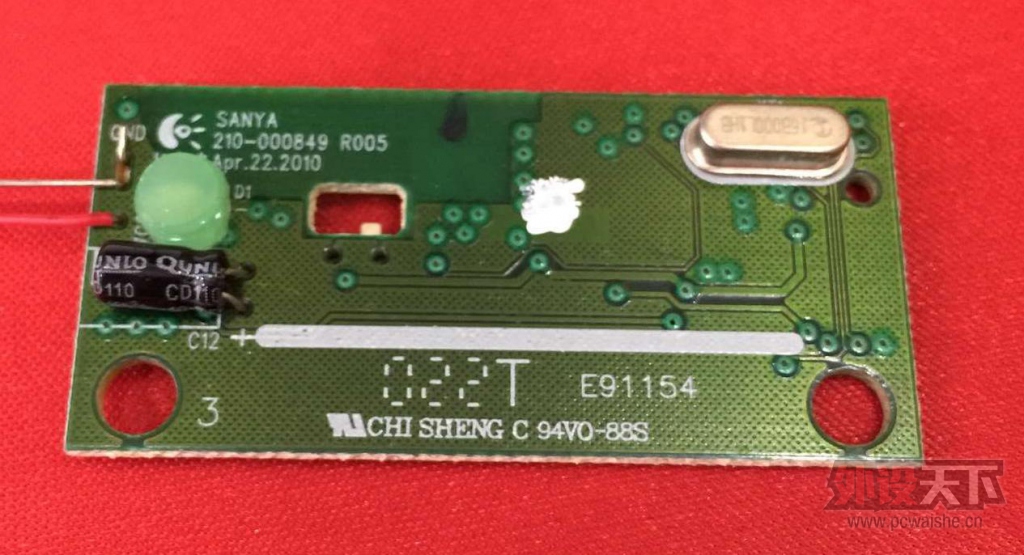

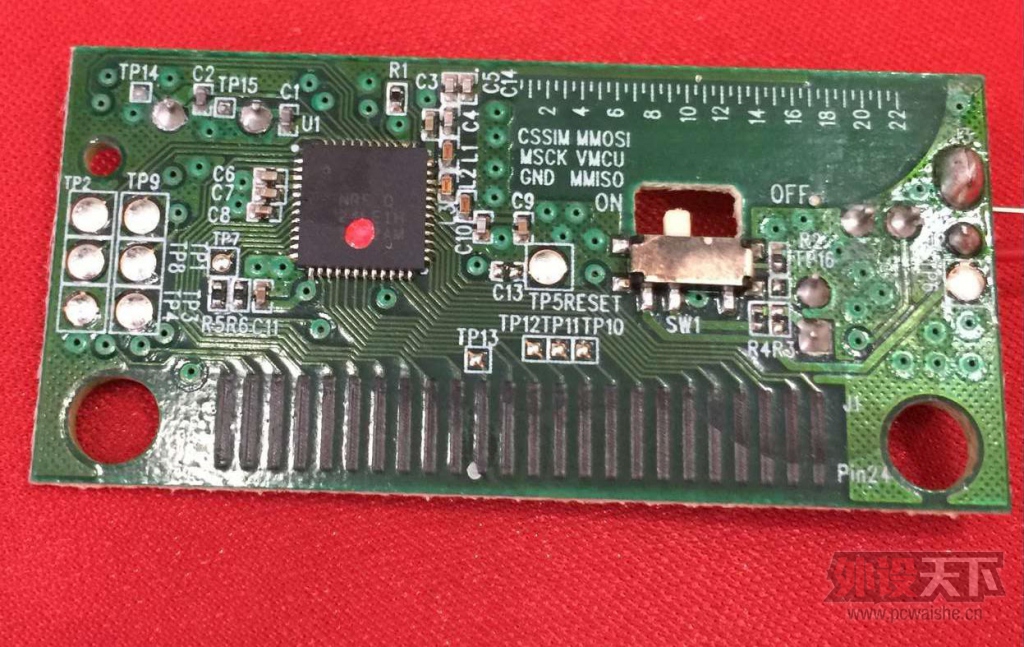

当初改制时拍的,看样子你买的那个模块也是k270支持u联键盘独立版的~(单独一个键盘,非套装没有鼠标的)
模块上的开关不用考虑,这模块非常节约电,一年拆开换一回电池足以,暴力使用打游戏玩剑灵反正半年不用换电池.如果很长时间不用,可以在改制成功后:在模块开关的正下方,在键盘下壳子上打个小孔就是了,直接用尖的针,笔芯什么的一拨,就关掉了.

为了省电更省电,模块上灯被我用钳子直接捏爆掉了

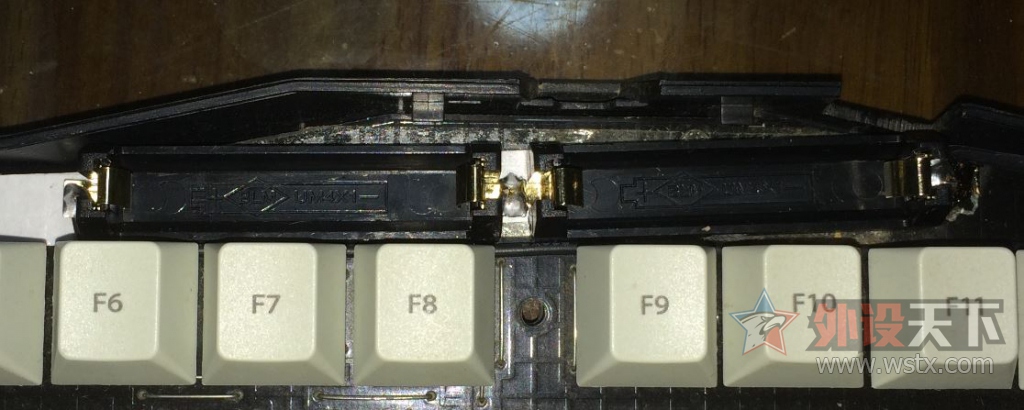

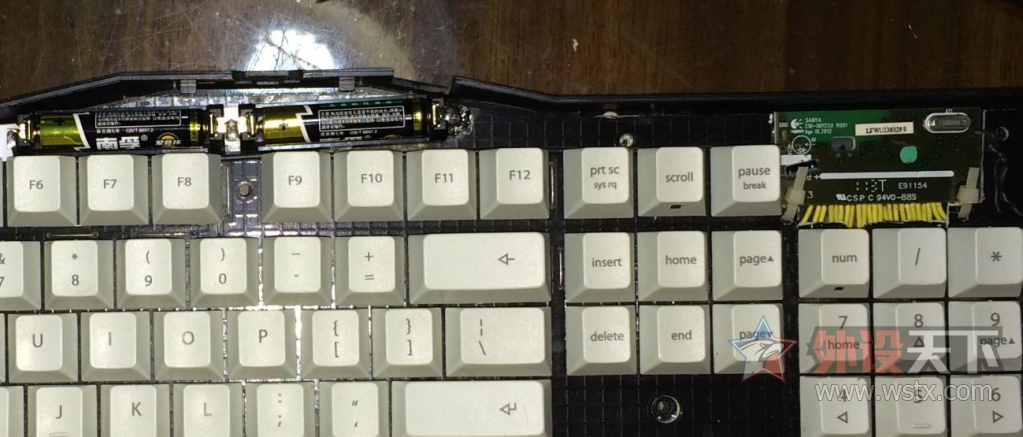

我这款式键盘的空间比较小,电池盒的位置难安排,用的7号电池.电池座用的:smt贴片型电池盒,两个单独的座焊接串联使用的.

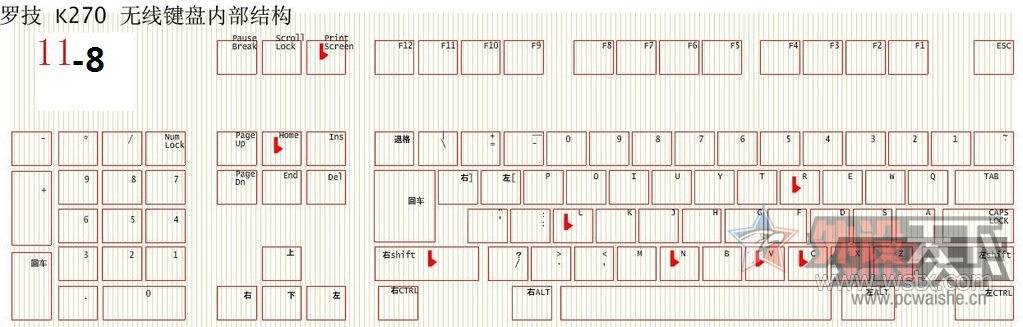

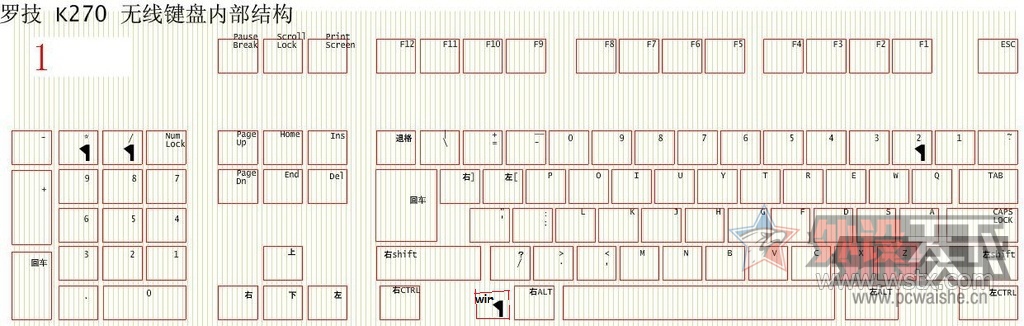

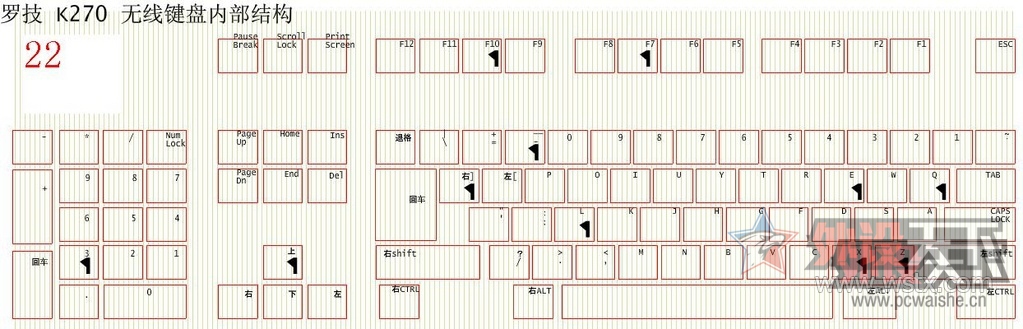

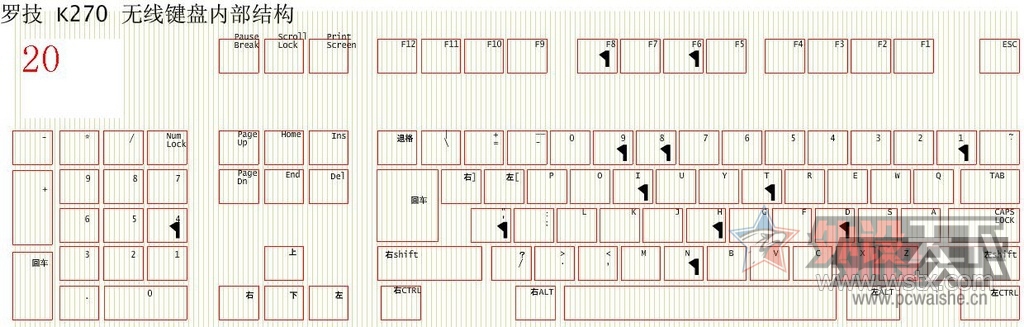

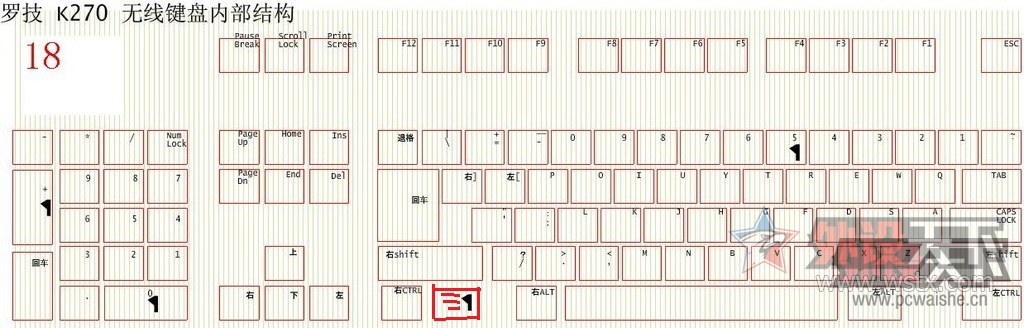

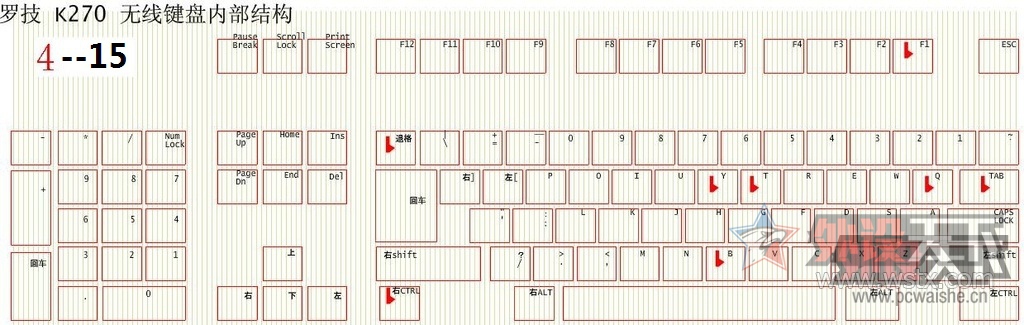

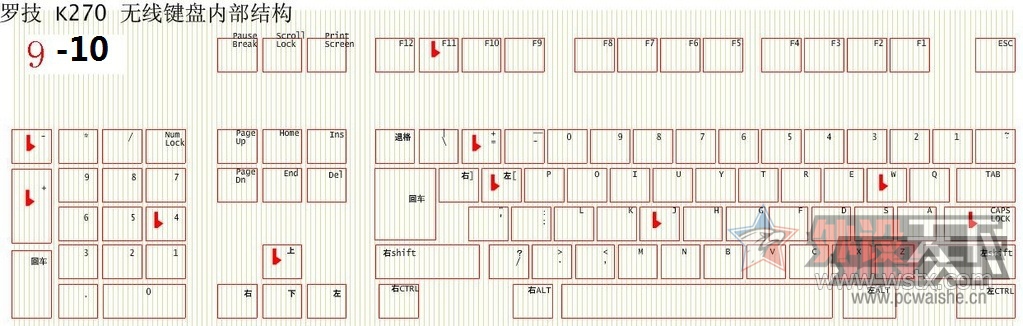

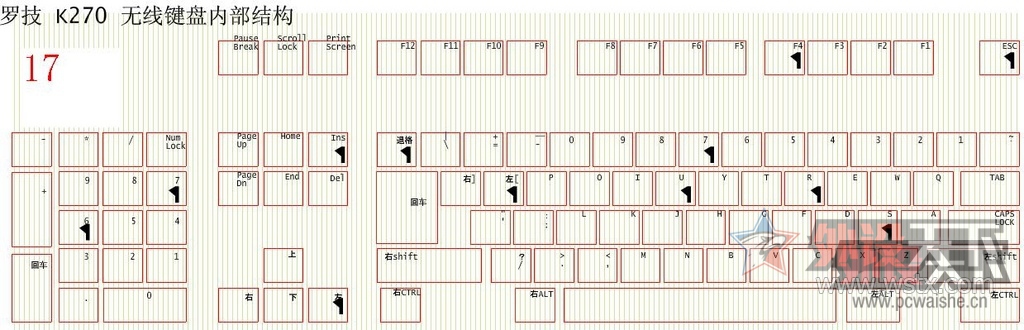

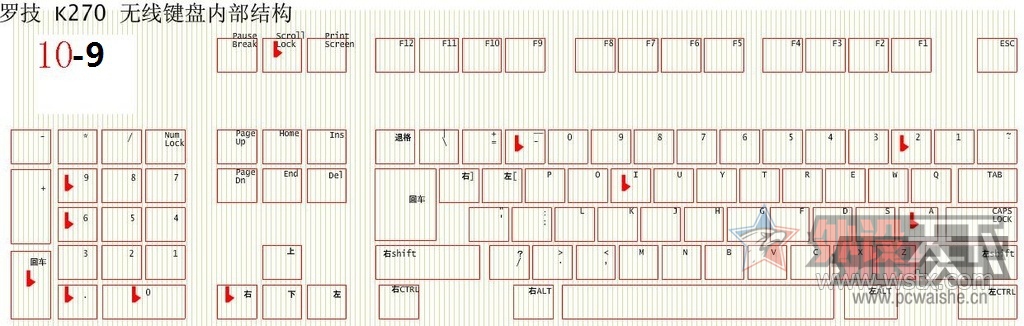

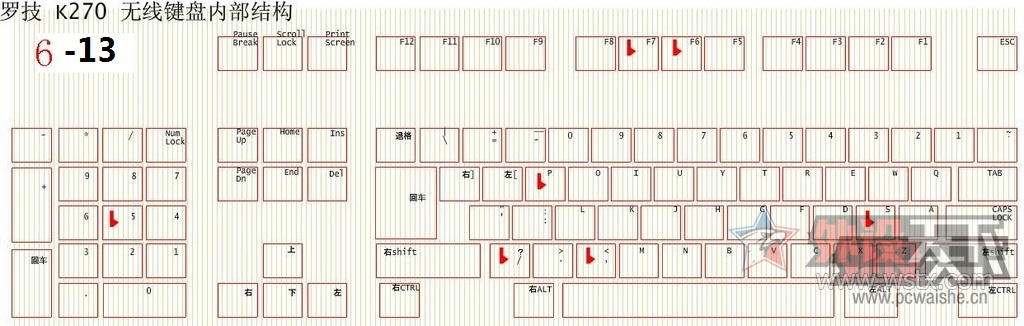

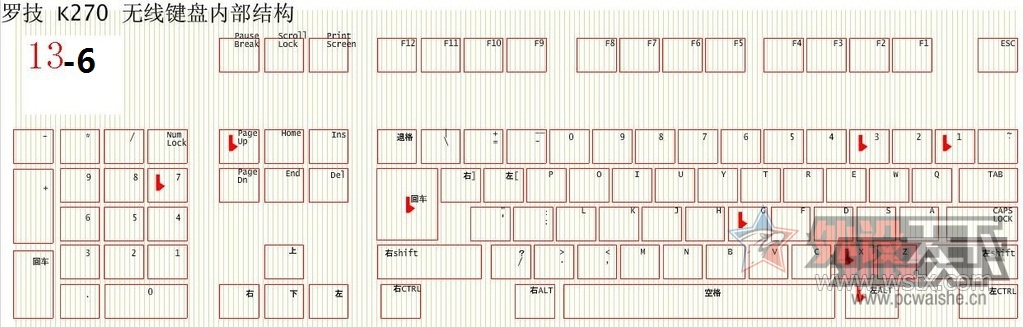

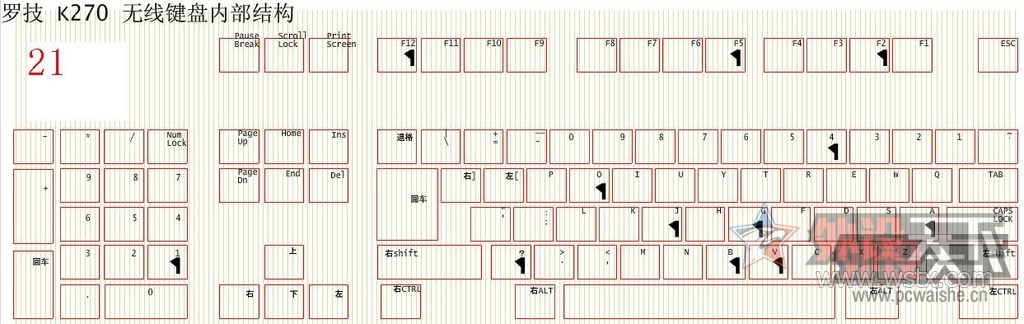

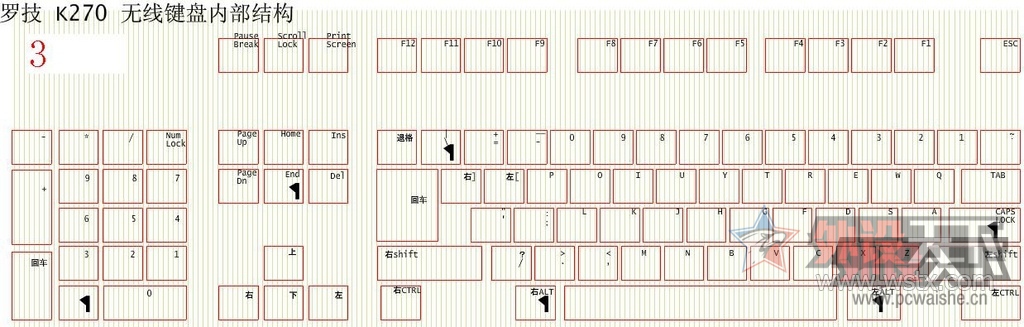

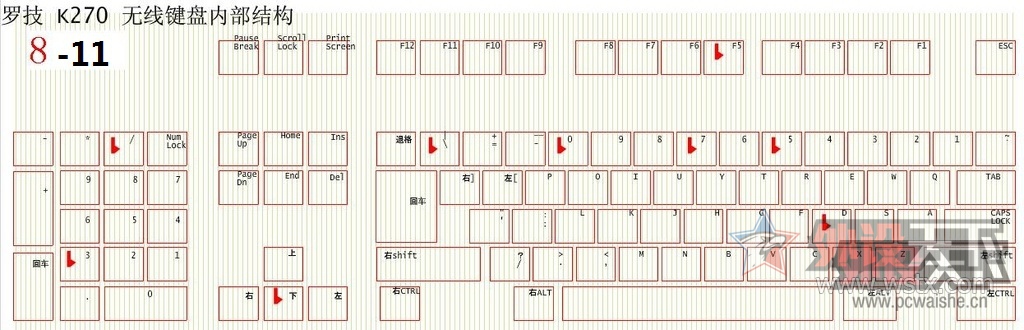

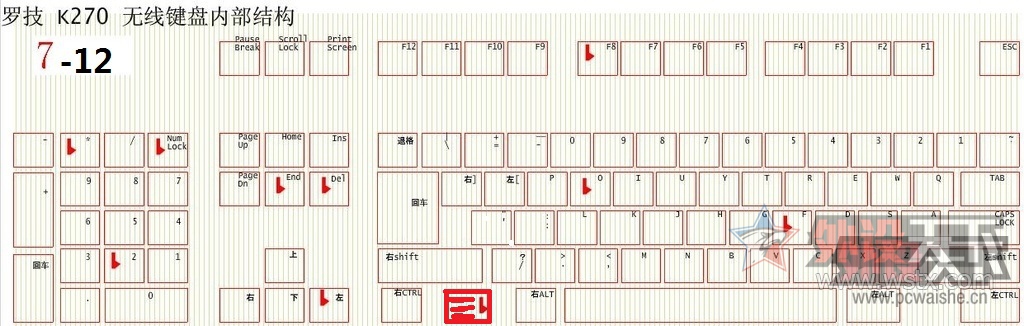

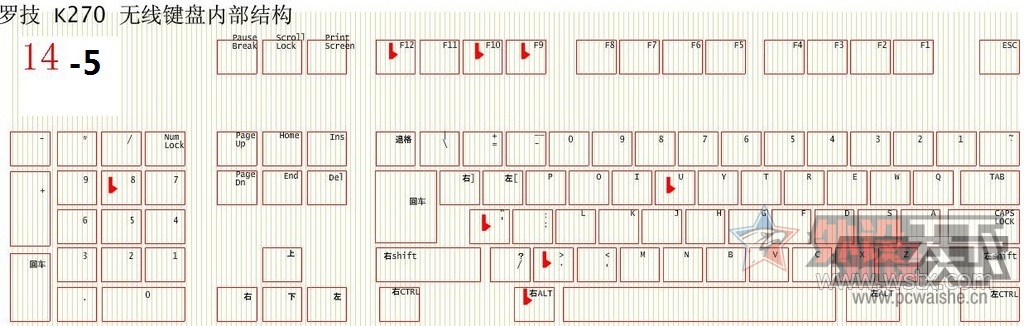

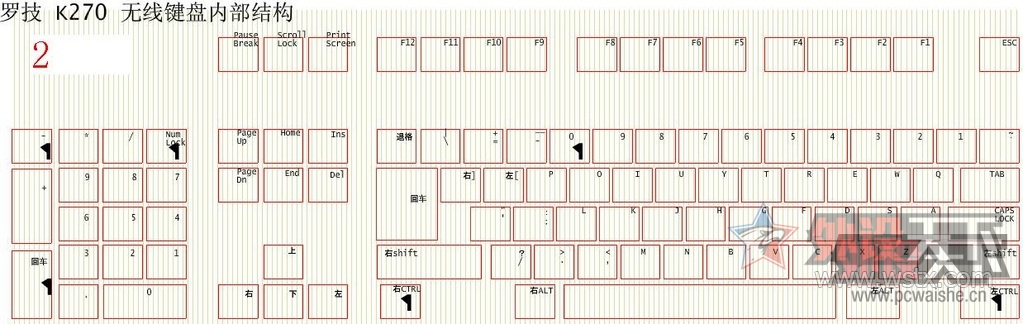

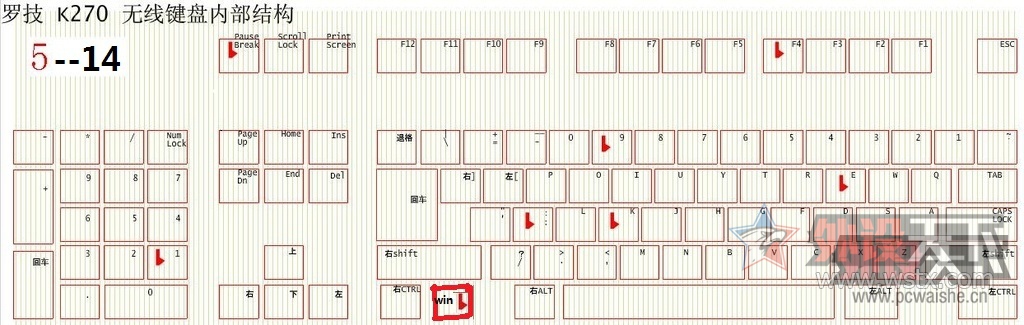

////////////////////////////////////下边是独立版k270无线键盘模块上的矩阵线路图((跟原作者的矩阵线路所连接的脚有不同的地方,图的左上角的数字代表了需要焊接到模块上的第几个脚. <如果红颜色的数字后出现--黑颜色的数字,就按黑颜色的数字所对应的模块脚去焊接,黑颜色的数字这个是当初排查失败原因标注出的修正后的对应焊接脚> . 希望独立版的k270键盘的无线模块都是一样的吧.... )).

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
(引用原作者的说明)重要说明：图中数字表示该图对应的是罗技无线模块的第几个引脚，你拆出模块，有一侧标注了1，那就是我这里的第一个引脚，把其中明显标注出来的轴的红或黑的引脚飞线连起来再连接到无线模块上，也就是每一张图上的引脚要连在一起，这样这个引脚管辖的轴就完工了。图中的引脚分红色和黑色两种引脚，其中黑色，对应的是薄膜的底下那一层，红色是薄膜的上面那一层，请飞线的时候，每种颜色对应唯一的一个引脚
