罗技G602鼠标中键飞线维修实例

wlandytex · 发表于 2015-12-3 20:03

上周一个网友把自己换中键微动修坏的一个鼠标发给我来维修，鼠标是罗技G602无线鼠标，其实换微动掉焊盘的很常见，但是换中键出问题的可就少之又少，我问哥们怎么想起换中键，那哥们说自己是做图的，经常用到中键，结果自己换微动就悲剧了，废话不多说我们直接上图。

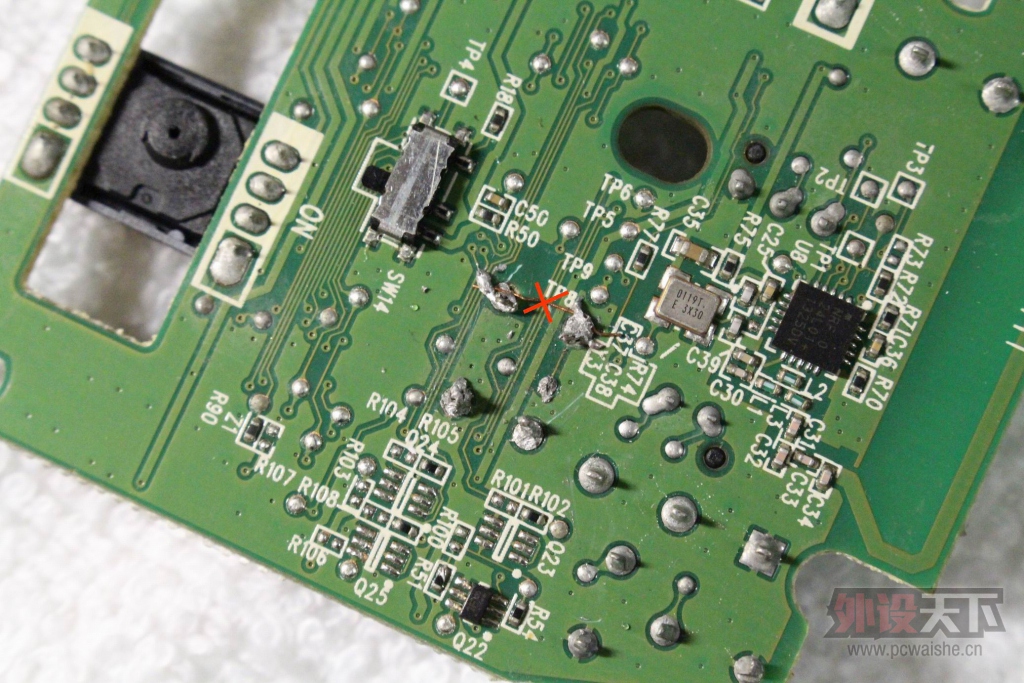

首先看看板子背面焊的，问题是这里莫名其妙的自己飞线，这里连接是不对的。所以在图片的线路上我打个红叉。

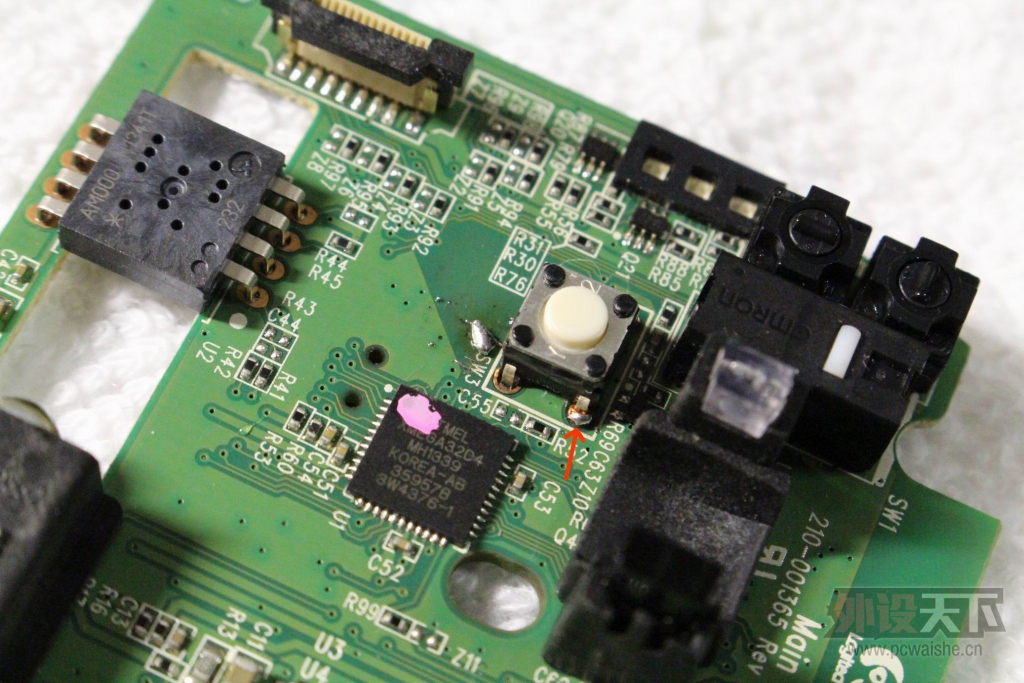

正面问题，微动外侧自己飞线的点是没有错的，问题在于漆包线不能只绑在微动的引脚上，这样起不到导通电路的作用，红框位置是标示的问题。

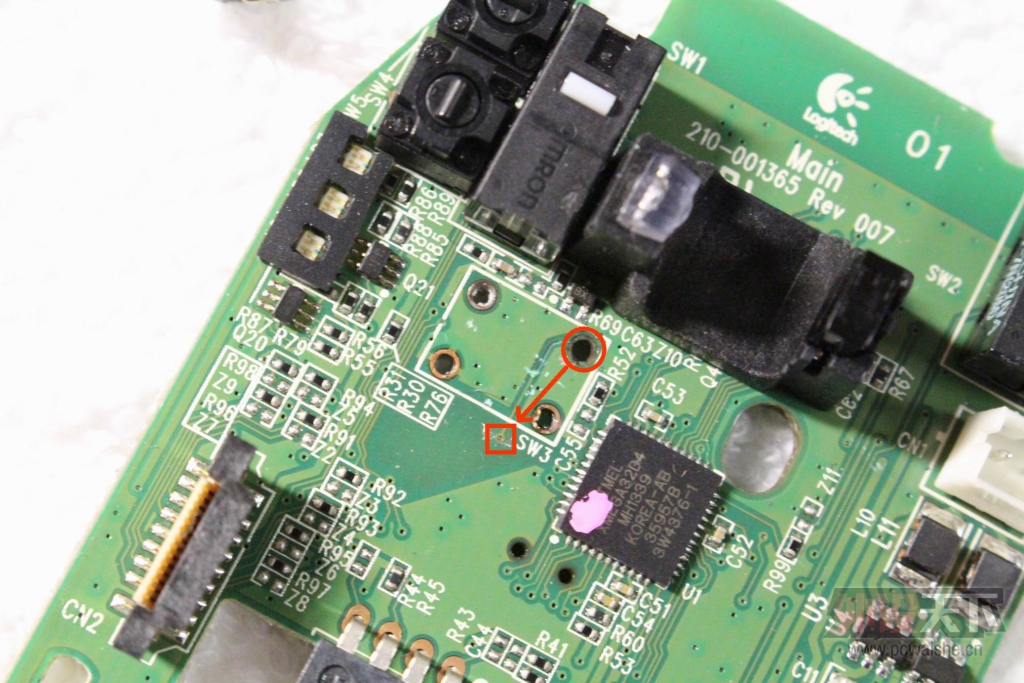

将微动拆下，这里标记出断线的点应该怎么飞线。

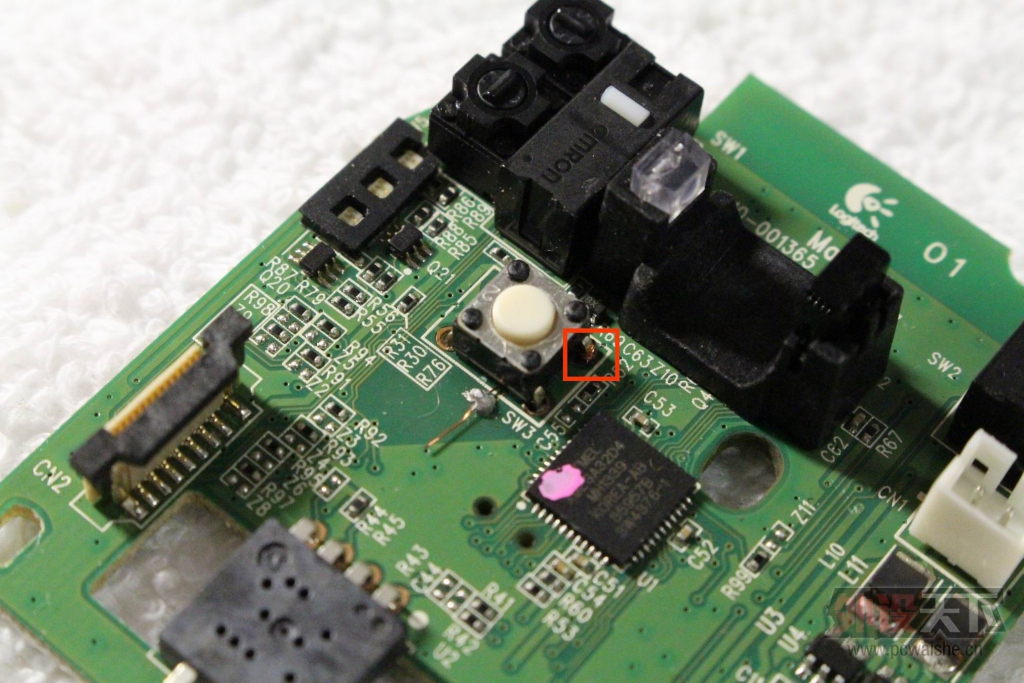

这是我飞线的样子，箭头位置做了焊接的处理，因为漆包线外侧的漆是需要高温烫了以后才能融化，所以这里必须上锡焊接。

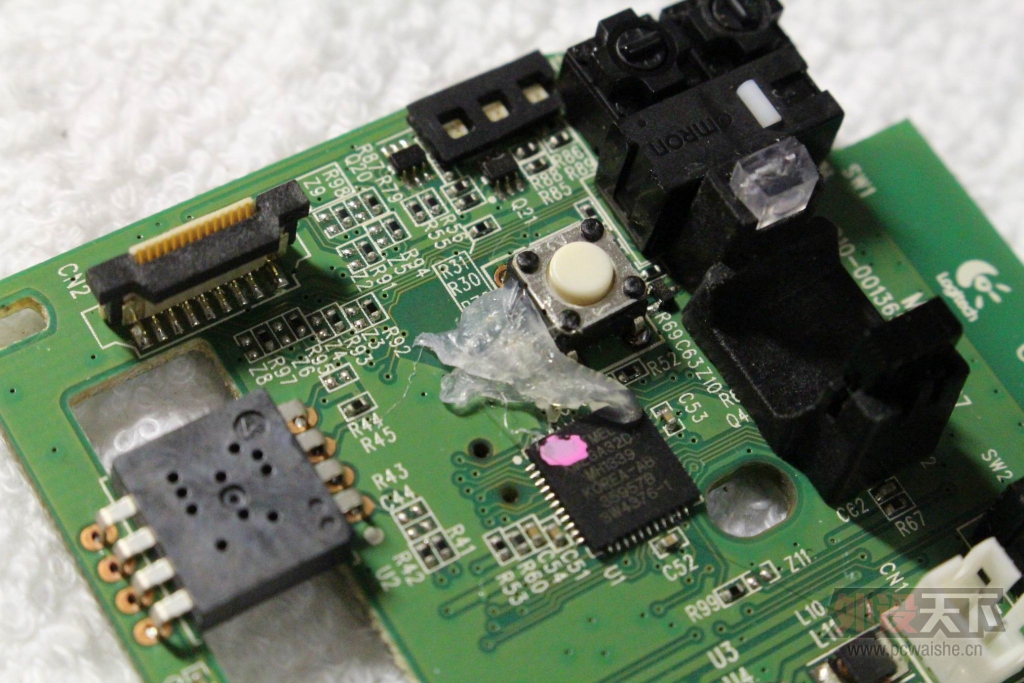

最后给主板上面的焊点上涂热熔胶，防止这里的焊点因为震动而脱落，这一大坨应该稳定了。

因为鼠标没有把接收器给我发过来，所以修好也没有进行测试，发回去以后网友测试一些正常。
