幸存者 · 发表于 2015-12-3 16:20

human_tom 发表于 2015-12-3 14:36
这个焊点好大好大

只要能成再丑也行可惜就是不行啊

幸存者 · 发表于 2015-12-3 20:55

大神何在啊

离散型概率 · 发表于 2015-12-4 19:25

1、你飞线的地方，电路对么，怀疑你找错，飞线地方了
2、你那万用表测量一点二极管（正向导通（表笔红正、黑负），反向截止）和电阻是否正常，与好的部件对比测量值

南方橘子 · 发表于 2015-12-4 19:58

你与大G有缘

幸存者 · 发表于 2015-12-4 22:44

离散型概率发表于 2015-12-4 19:25
1、你飞线的地方，电路对么，怀疑你找错，飞线地方了
2、你那万用表测量一点二极管（正向导通（表笔红正、 ...

这条线飞的应该没错对了好几次了就是右边最上面这个微动孔该飞哪不知道没线的，莫非直接飞空白处？这波很伤，打了鸡血拆了5个鼠标现在只存活一个垃圾货了o(╯□╰)o

幸存者 · 发表于 2015-12-5 09:42

飞线哥何在

幸存者 · 发表于 2015-12-5 10:34

幸存者 · 发表于 2015-12-5 14:32

离散型概率 · 发表于 2015-12-5 19:30

幸存者发表于 2015-12-4 22:44
这条线飞的应该没错对了好几次了就是右边最上面这个微动孔该飞哪不知道没线的，莫非直接飞空白处？这 ...

如果之前是好使，肯定是电路不对，或者用表校一下微动通断是否正常

头发有点顺 · 发表于 2015-12-7 15:54

本帖最后由头发有点顺于 2015-12-7 15:58 编辑

这几天刚刚好也遇到这么个问题，手头没有万用表很麻烦，最后通过飞线哥的帖子得到启发，成功修复了手头的FK mini。

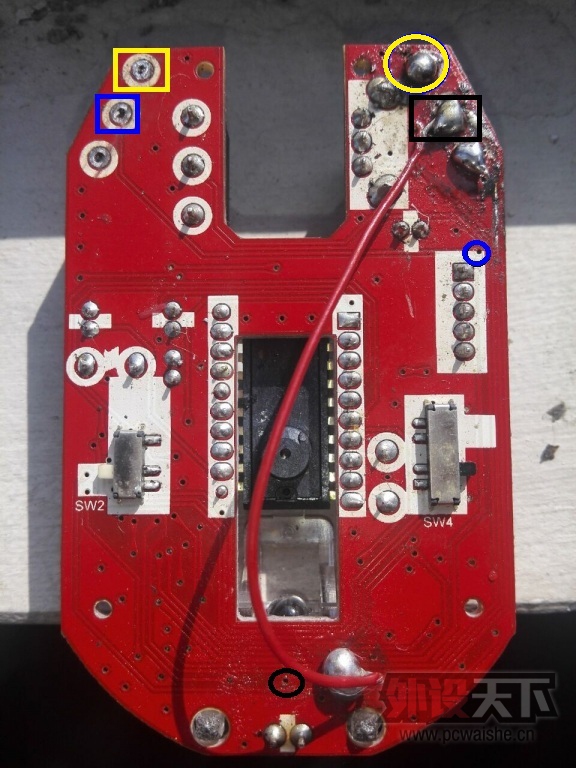

飞线图如下。对应颜色方框到圆圈。第一引脚接地用。
