[小五原创] Qpad DX-20游戏鼠标开箱拆解与简评

凹凸游侠

20151129更新

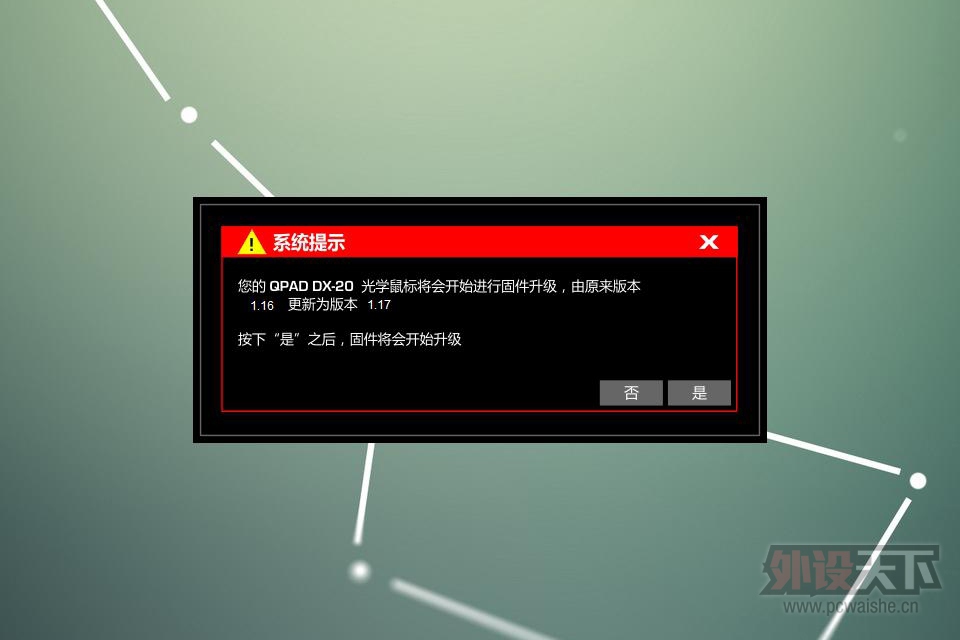

Qpad官方看到帖子后把最新的安装版驱动传给了楼主，试了试发现顺利安装没问题。虽然楼主在DX-20尚未发售的情况下就已然无耻地把从朋友那边拿来的内部测试产品拆了个底朝天，但似乎Qpad也没来查水表，反而是在跟进这个帖子，内心还是略感动的，主观点赞一下。楼主已将压缩包传到度娘盘，驱动安装文件中应该包含了最新固件，首次安装完成会自动检测并提示更新。驱动版本号为1.26，固件版本号为1.17。链接：http://pan.baidu.com/s/1o63sXhK

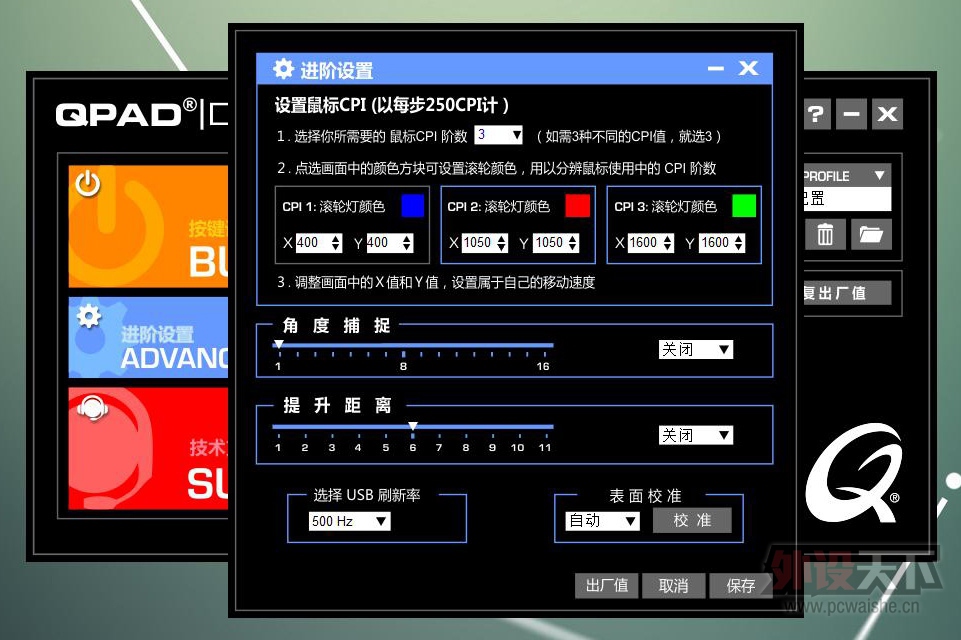

看了下进阶设置的改动较大，主要在于CPI设定这里，UI更加直观，同时刻度步进调整为250 (- -!)… 其它界面也截个图示意一下。

Qpad DX-20游戏鼠标开箱拆解与简评

小五原创（外设天下ID：凹凸游侠），转载请注明

在Qpad的产品中，垫子楼主一直都粉但是不敢自称真粉。至于鼠标、键盘、耳机这一类，尽管8K-Optical/Laser、MK-90、QH-85等也有入手，总觉得不算是他家主业，怎么说呢，东西可以的，但少了些变化和独特的味道，兴趣便相对没那么浓烈，只是时有关注。这次通过非正规渠道入手一只Qpad家的新品——DX-20游戏鼠标，是楼主此前看过谍照的，觉得一直在期待的变化终于来了。

DX-20这货，目前还未正式上线，据消息人士称12月10日左右国内才开始市售。官网暂时也没有DX-20的相关数据，基本的参数这一块直接带到开箱环节介绍。



开箱篇

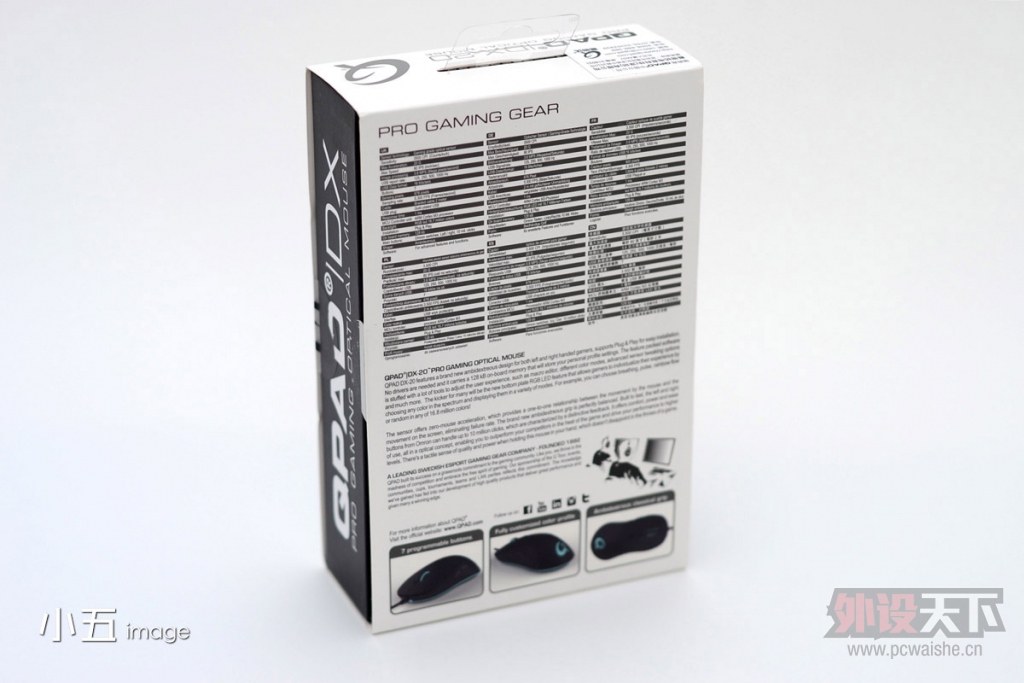

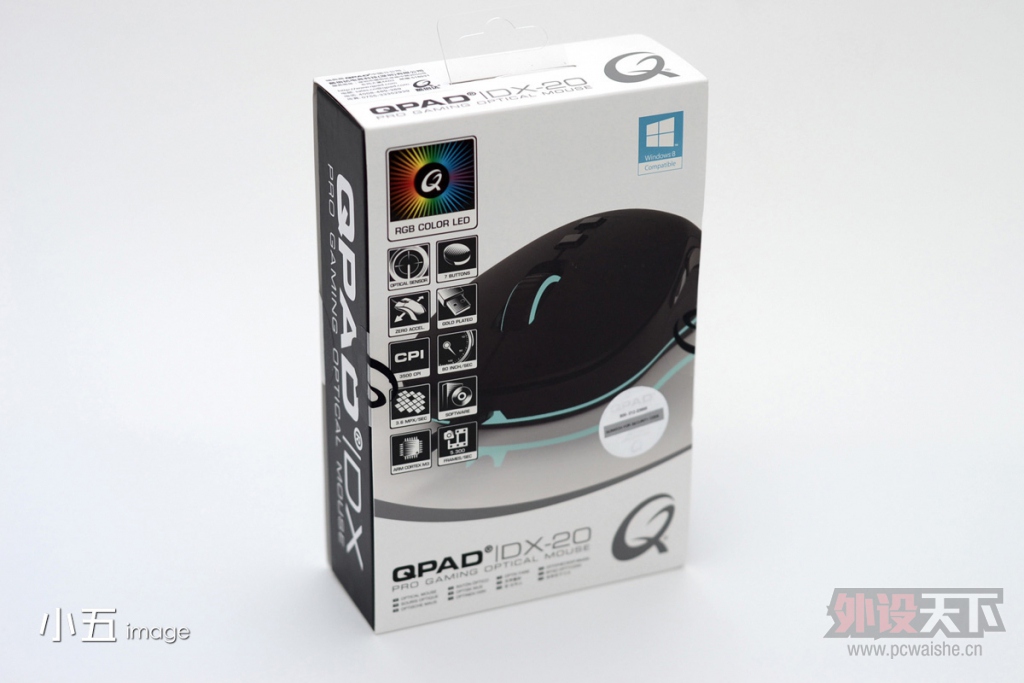

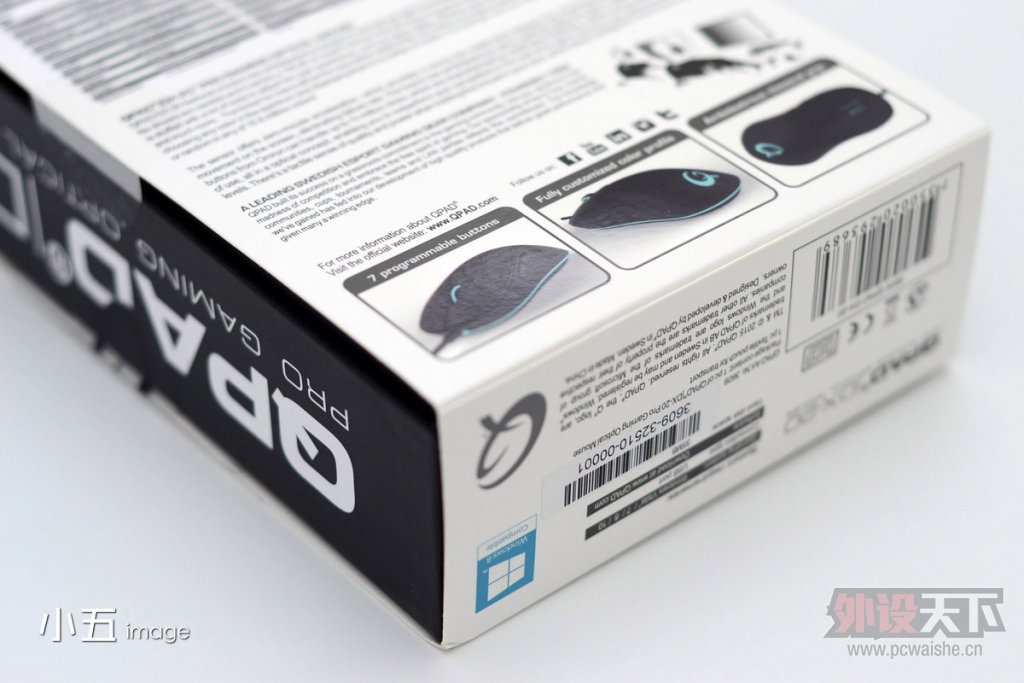

包装延续了系列产品贴皮纸盒外加封套的方式，风格、布局上的设计也是一脉相承。正面有图标化的特性示意，背面也有多国语言版的功能介绍，根据这些楼主可以搞一个列表出来冒充官方参数。





•引擎：光学传感器
•灵敏度：3500CPI（这个数据基本是3320了）
•最大加速度：20G
•最大移动速度：80IPS
•USB端口速率：125/250/500/1000Hz
•可编程键数：7个
•控制器单元：ARM Cortex M3
•背光：1670万色LED
•按键：千万次级欧姆龙开关
•宏键及高级编辑设定：支持
•记忆体：128k板载存储
•指针加速：默认关闭
•其它：镀金接口、对称设计（右手适用）等


白色基调的封套依然是两侧留空，露出黑色的内胆纸盒，侧面印着的QPAD® | DX字样格外醒目，包装风格总体很对楼主口味，主观点赞。

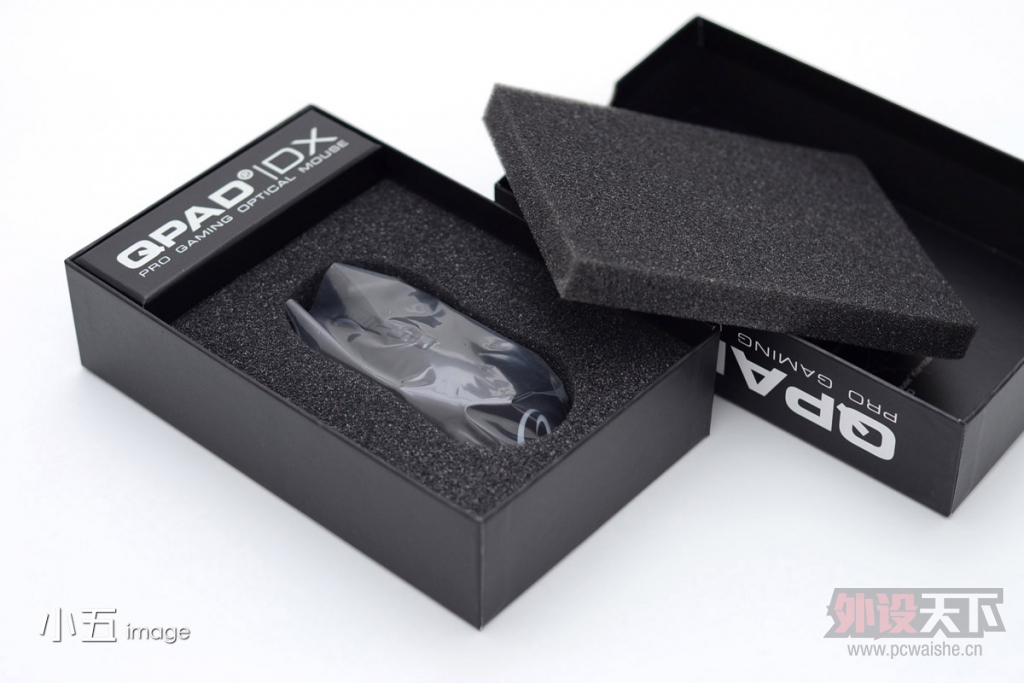

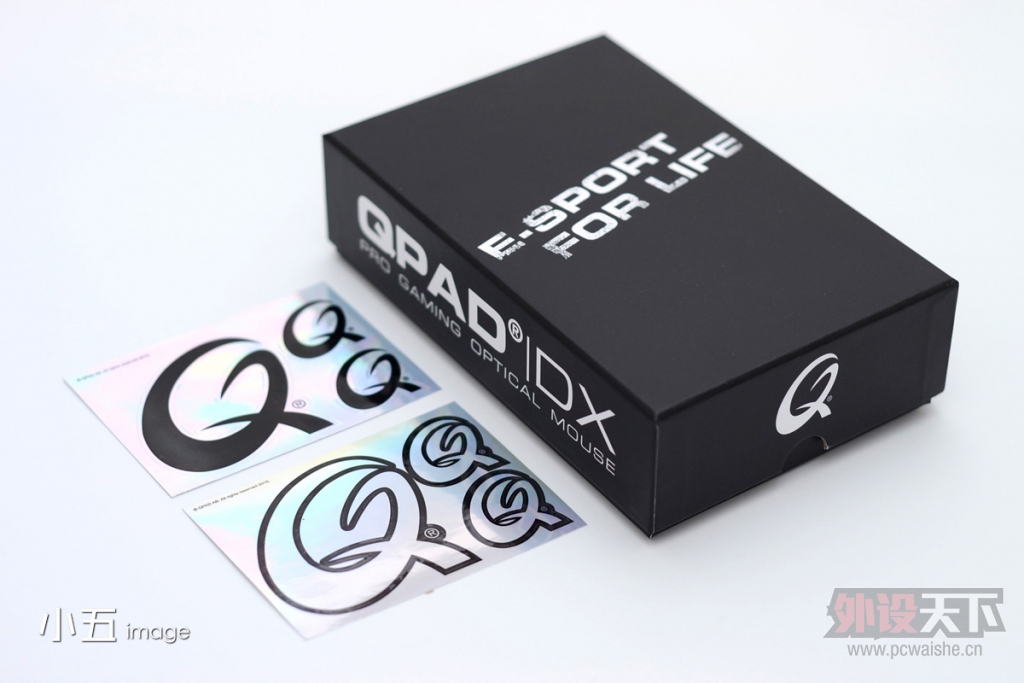

取下封套，打开内胆盒，内部格局一如既往，保护非常到位。配件方面包含一个收纳袋和两份LOGO贴纸。

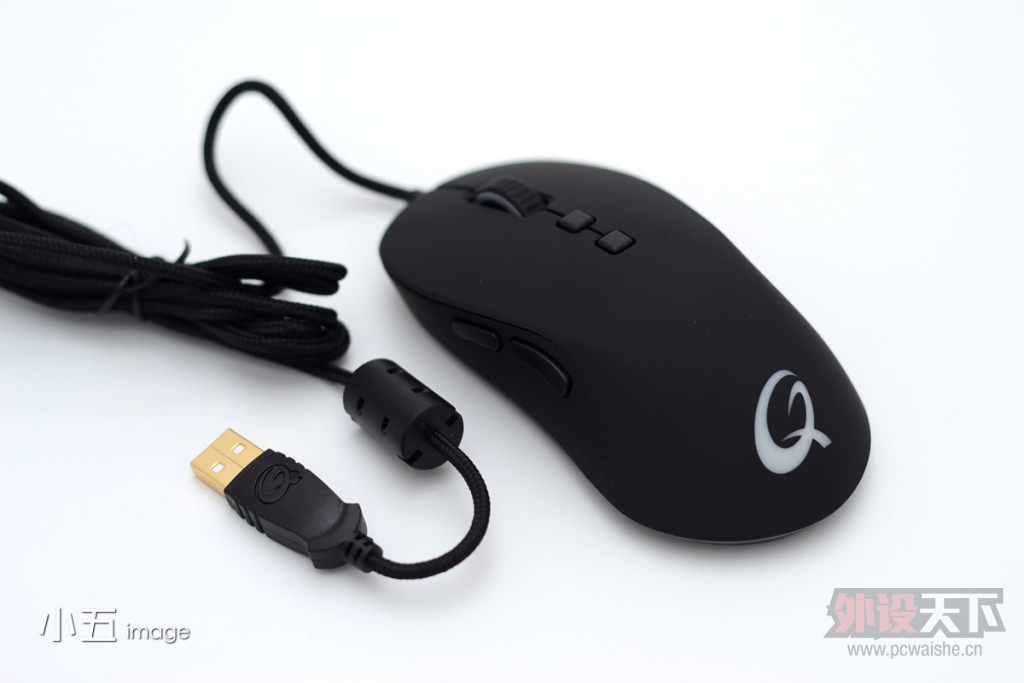

DX-20本体。类肤涂层外壳、一体式按键、编织线、抗屏蔽磁环、镀金接口。关于鼠标轮廓，官方的介绍是“右手适用、对称型”，实际上就是对称人工学设计的外形加上了左侧键，这点一反Qpad系列右手强制人工学设计的传统，也算是填补了旗下对称型小鼠方面的空缺。




一直想找一副图能直观地表现出DX-20的轮廓设计，就下面这吧。

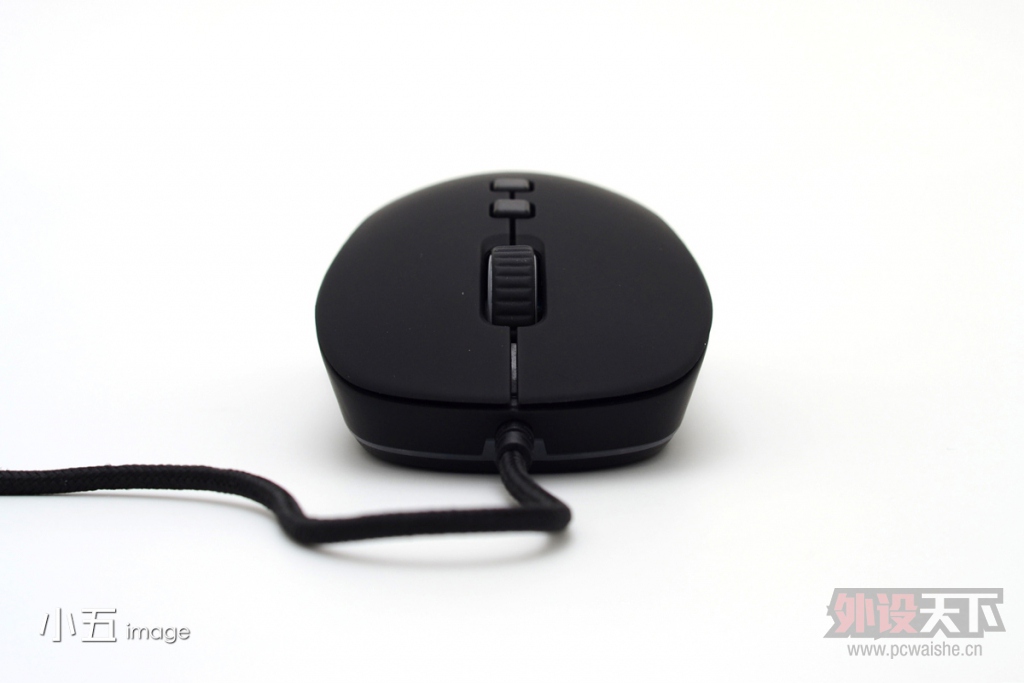

六视图。前脸。拍摄角度的问题看起来鼠标有点高，实际上很扁，量了下背部曲线最高处大概38mm。对称型设计，大平面一体式按键，前端两侧明显内收。

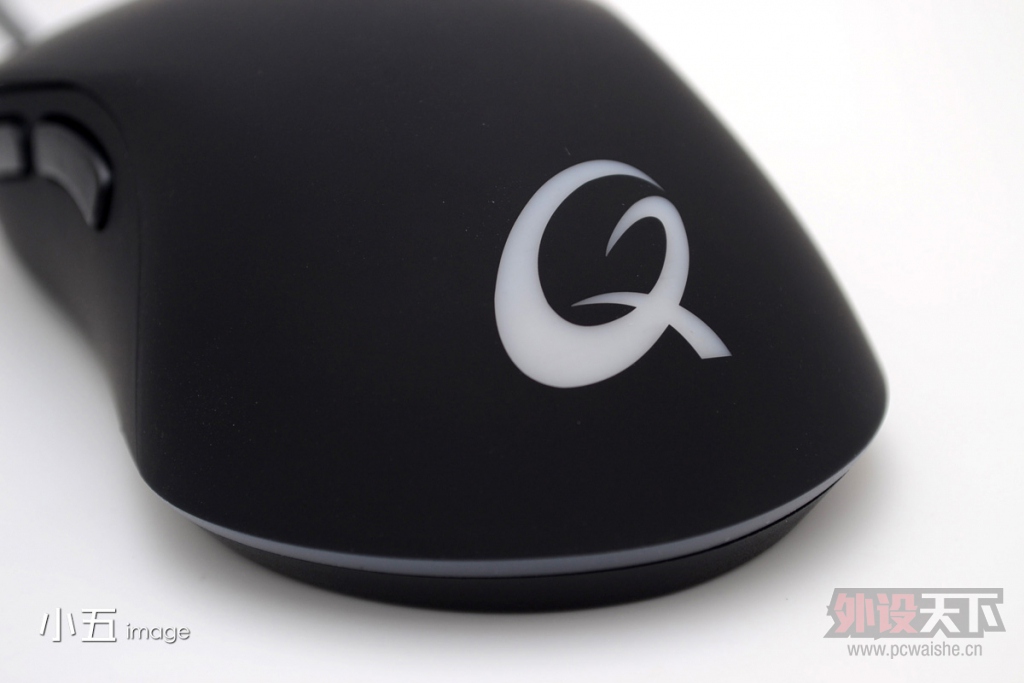

背部。这个角度可以看到两侧腰际的内凹，这种设计往往能在保持手感的情况下提高鼠标的控制性，而尾部则相对显得宽大、平坦，对手掌的承托作用更加明显，由此分析DX-20握持上的偏向还是以趴鼠为主，细节上对捏握有一定优化。

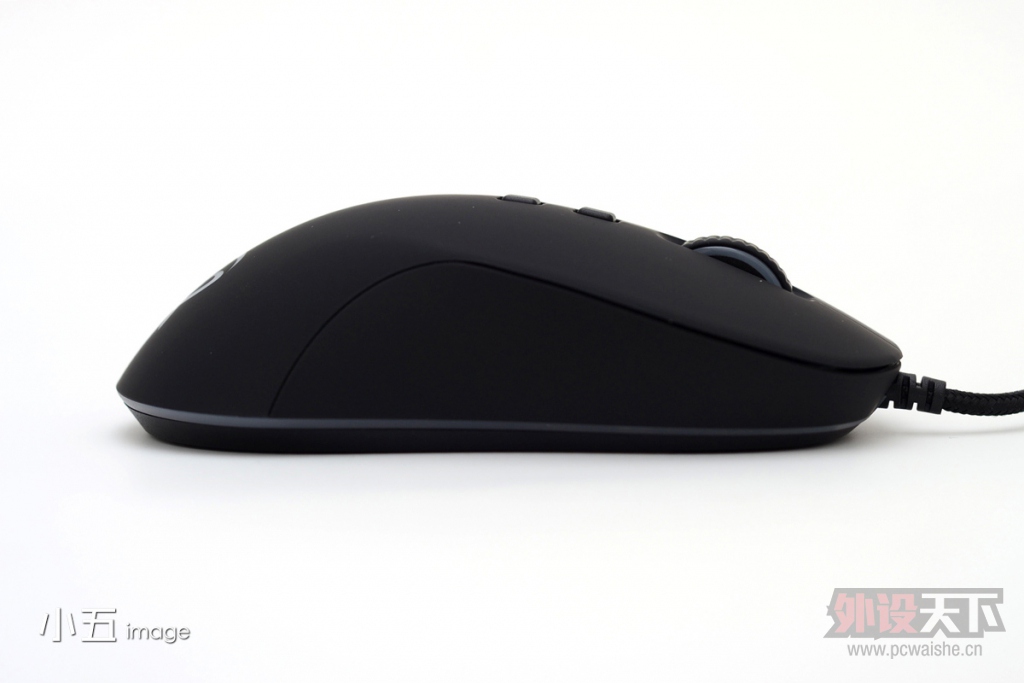

两侧。上壳曲线非常经典，较低的按键位，最高点中部偏后，平直的大溜背。只有左侧带两个侧键，所以是“右手适用”。一直以来对称鼠四侧键或者左右侧键的设计就很常见，而右侧键易误按也常被人诟病，因此就有DX-20这样的设计，或许这样对于左手用鼠标的玩家来说会比较难受，但现在看来对称人工学实质上并不是单纯为了方便左手玩家的使用，对称设计的右手鼠有其单独存在的道理，篇幅原因这个不深入解释。

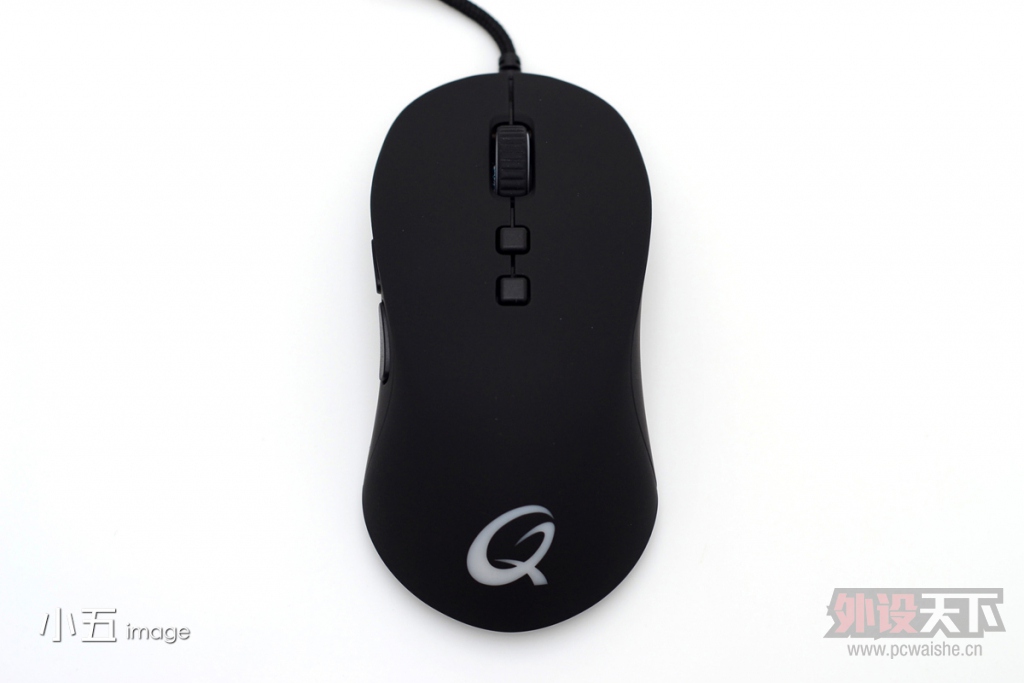

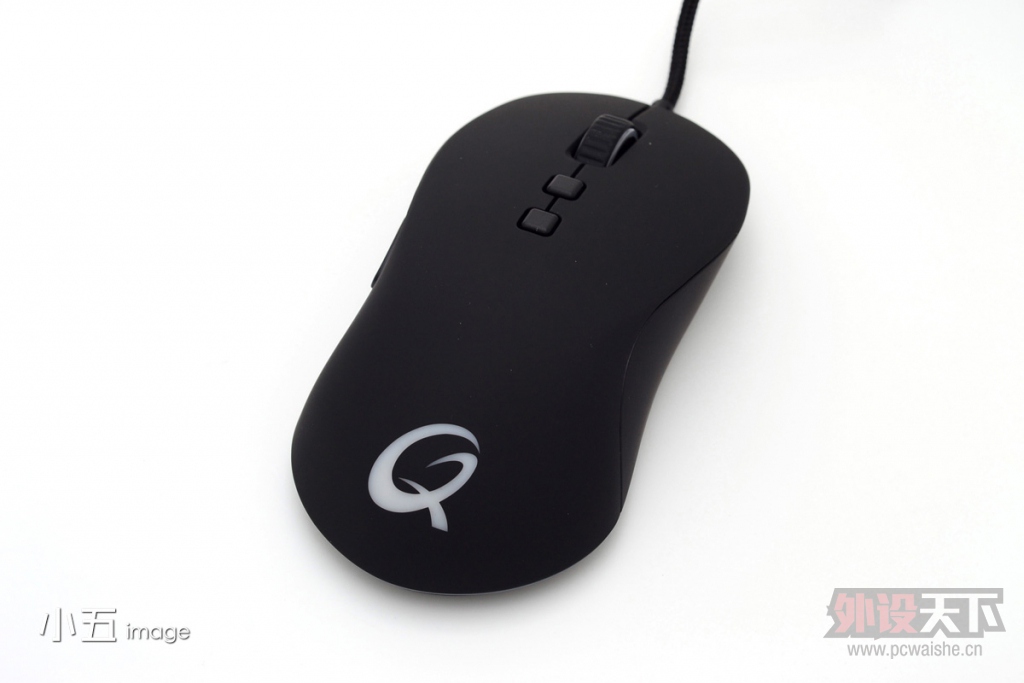

上壳鸟瞰视角。可以说DX-20是偏瘦的设计，最宽处也仅有64mm，腰际更是纤细，相比较而言，长度上倒是一点都不示弱，造就了DX-20又瘦又长的握感特点，楼主不能确定Qpad官方对于这款鼠标设计的真实意图，就个人观点来看，保证长度首先是强化趴握手感，而收腰则是在趴鼠的基础上对小手玩家的一种优化，但是长度对于手感仍然起到决定作用，结合高度的数据，楼主觉得DX-20虽然可以归类为小鼠，但是设计上似乎是想同时拉住大小手玩家，不得不说这胃口有点大。

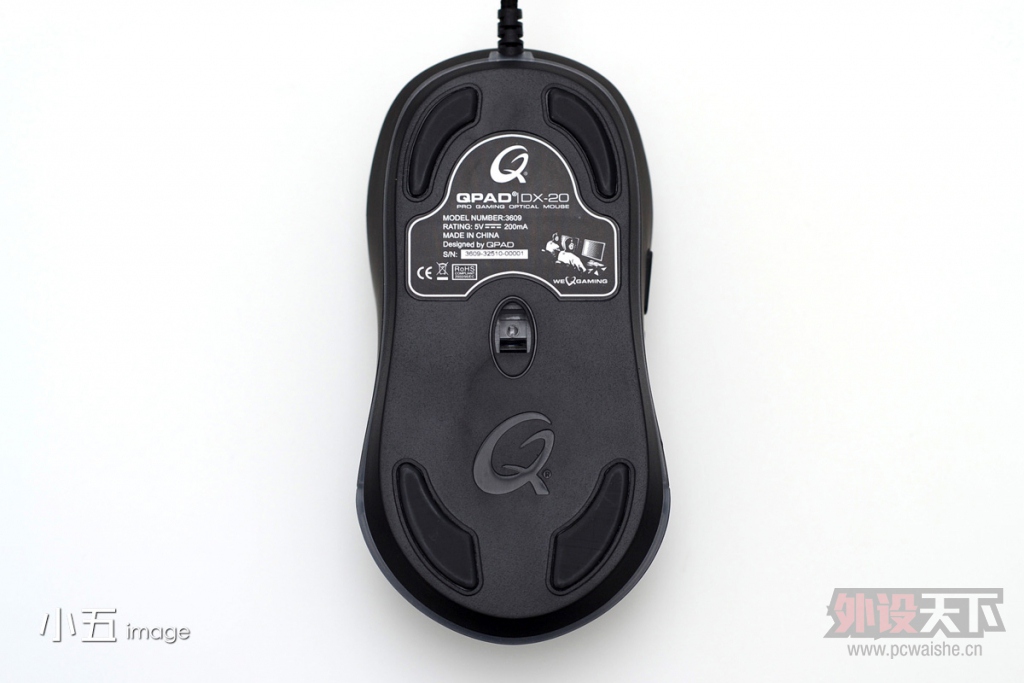

底盘。四片中等大小的弧形脚贴布局很合理，风格偏简洁，标签、阴刻LOGO、皮纹处理都比较细致。

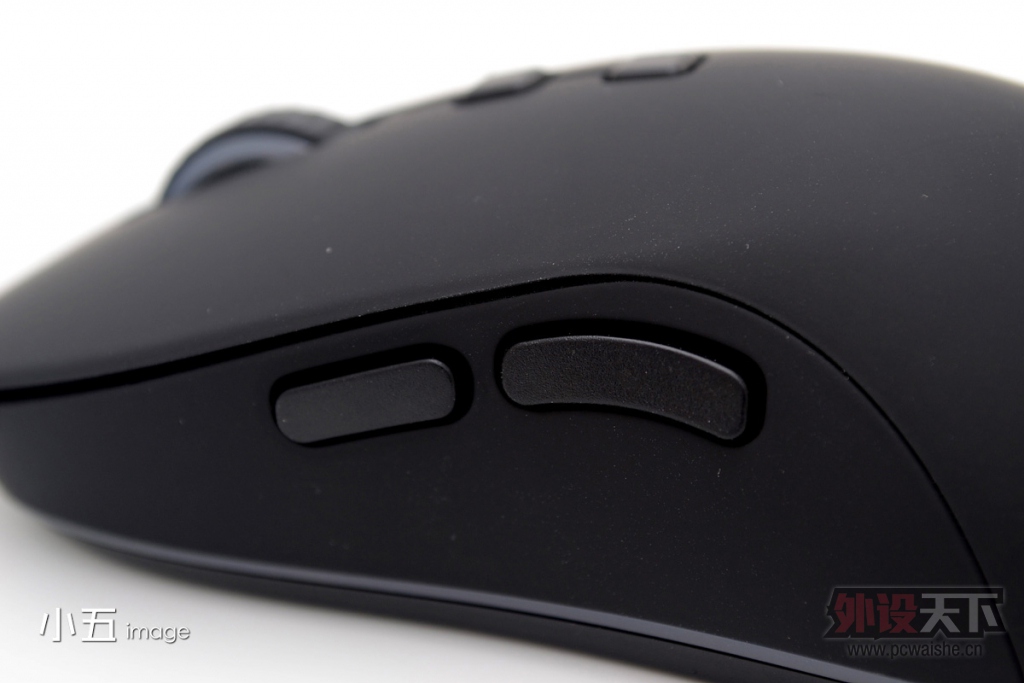

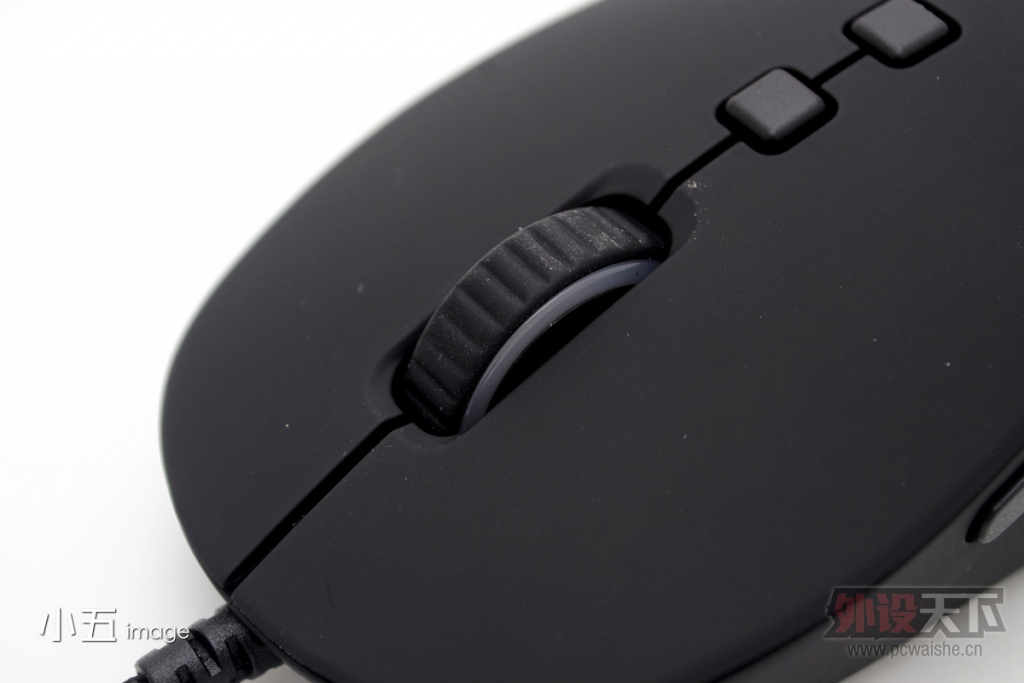

放一点细节图。胶质横纹滚轮，阻尼感、刻度感都不算强，但也不松垮，手感比较轻盈。中间两个按键是DPI键，没有标识，默认靠前的为增加键。按键板平坦而宽大，没有强制定位的设计，涂层触感也不错，但是非常容易留指印，一上手这鼠标就9新了。侧键磨砂处理，位置紧贴中壳上缘，给拇指留下了一定的空间，只不过由于高度上的限制，不排除部分握法会有误按可能性。

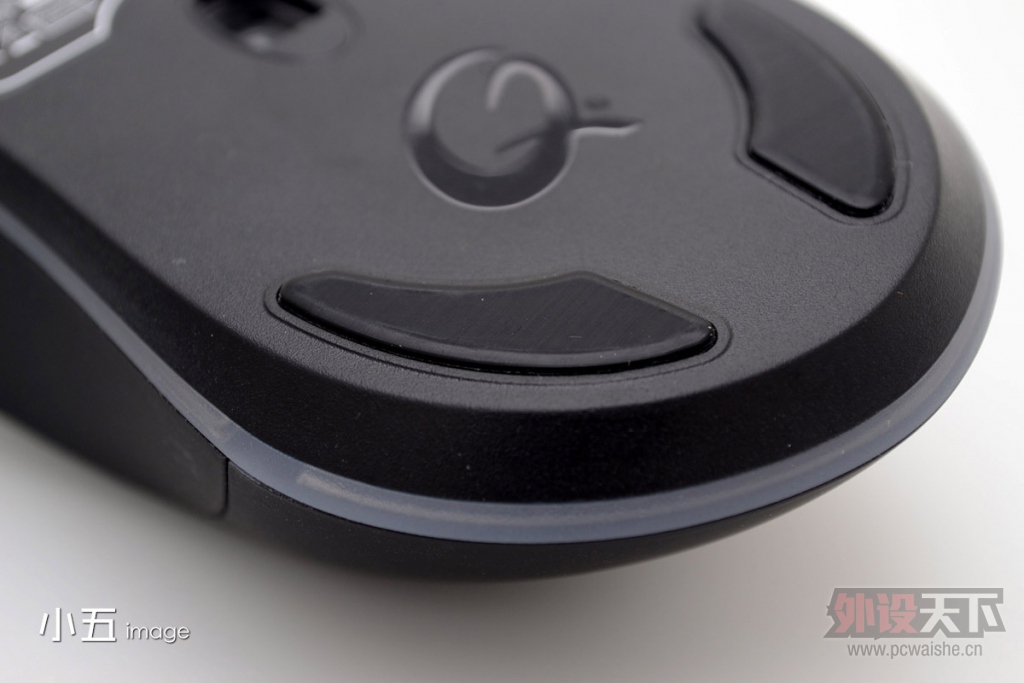

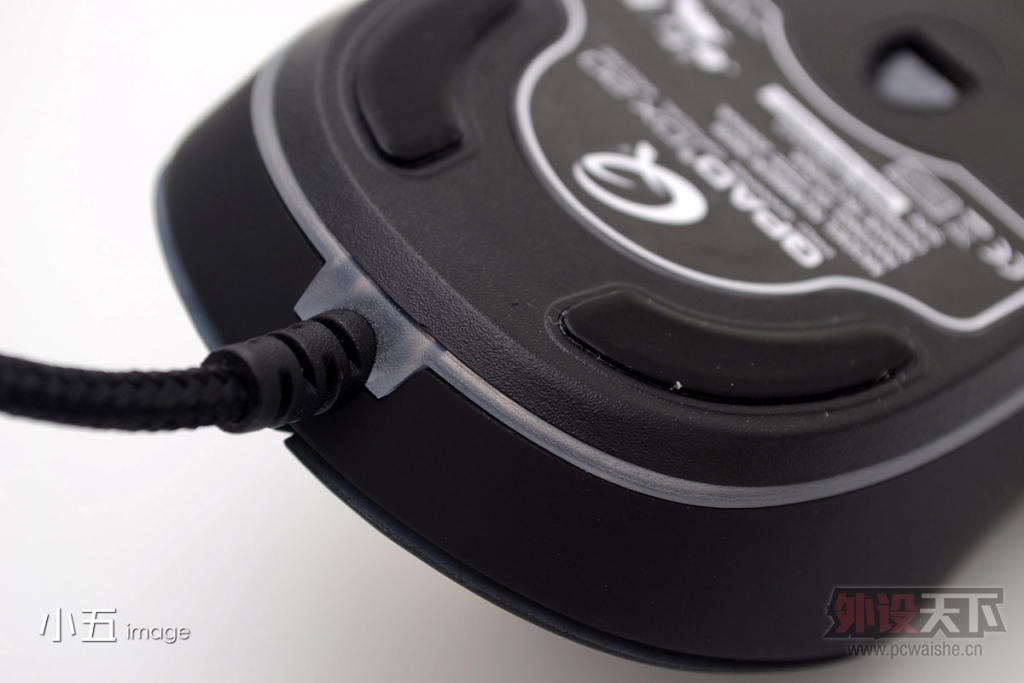

脚贴非常厚实。底盘与中壳之间还有一层导光板，裸露部分同底盘一样作了相同的磨砂处理，就这么一个简单的细节，带动了整体质感的提升，所以说玩灯的光会上灯没用，细节才重要。







拆解篇

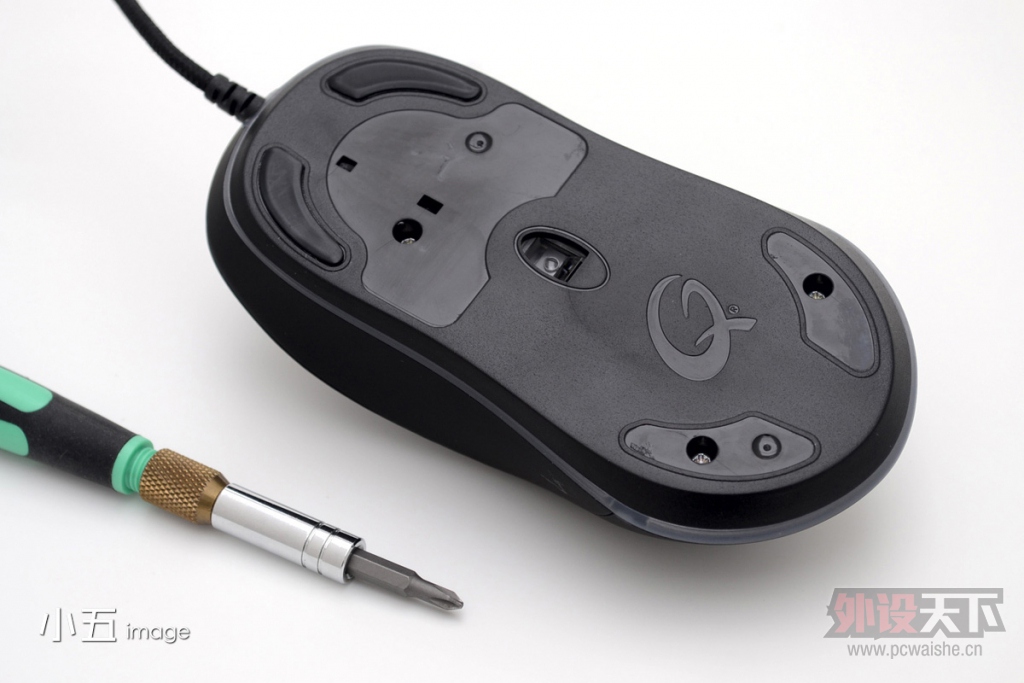

DX-20底盘有三个螺丝位，分别位于标签和两个后脚贴下，前段还有两个卡榫固定，卸去螺丝后，将上壳向前推开即可。

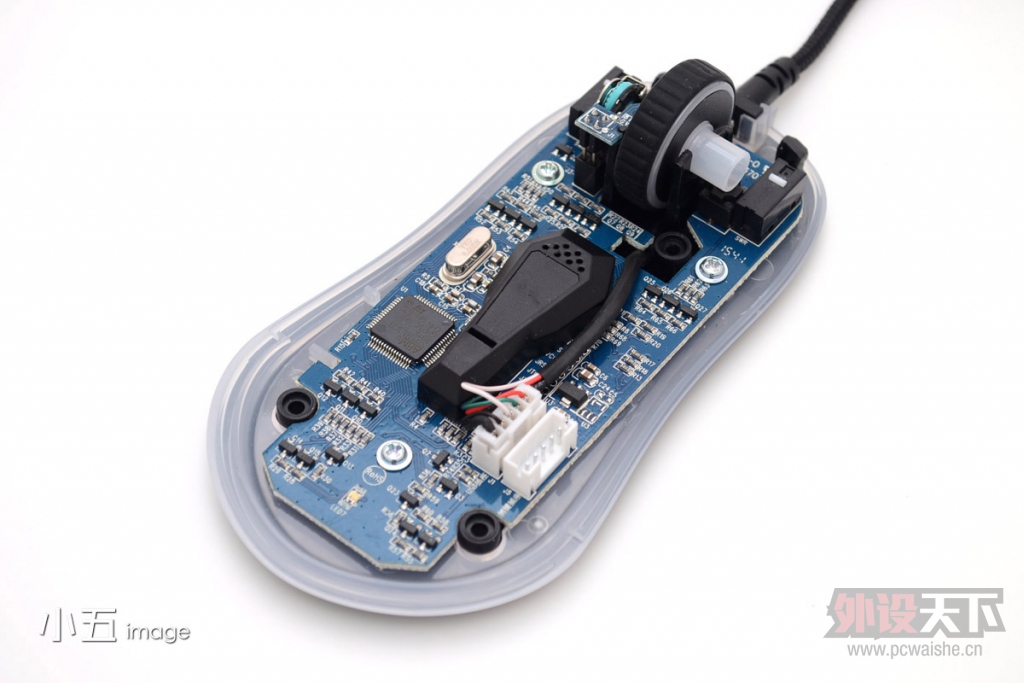

蓝色双层PCB板，全贴片电路。内部一眼过去非常干净整齐。鼠标线是从PCB下方穿上来的，从刚才底盘标签的位置也可以看到有专门的卡口用于固定这段线。板子中间一个棺材板模样的壳子是特制的遮光罩，非常有姿势。

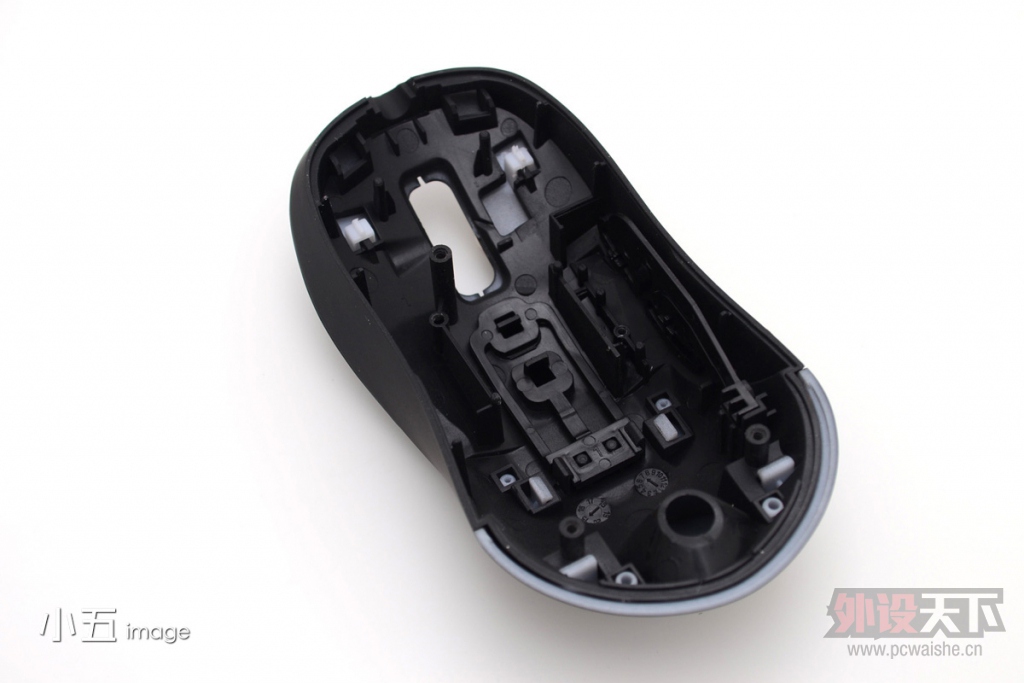

上壳与中壳通过卡榫固定，上壳是半透明材质，按键击柱为纵一字结构。固定于中壳上方的小板搭载了侧键、DPI键微动，分别是TTC红点和TTC白点，红点更硬一些，用在侧键位置很合理。






DX-20左右键使用的是欧姆龙7N(10M)微动，中键是加高的方形黑点，滚轮编码器是TTC 10mm绿芯。编码器旁还有一个插接的小板，其实就是一个贴片RGB灯，用于给滚轮提供背光。








有姿势的遮光罩。通过三个卡榫固定在PCB上，卸下PCB后可从背面取下遮光罩，之后便可看到传感器型号，果然是原相PMW3320。这块芯片原相官网上一直都找不到详细的讯息，但其实在目前某些市售的外设中使用已经有段时间了，性能比较靠谱。






因为楼主犯贰了所以PCB背面的照片没拍就装了回去，实际上背面有宇宙。为底盘导光板提供背光的RGB灯全部位于PCB反面，导光板上也可以看到起增益导光作用的孔位设计。





使用篇

驱动软件

楼主使用的是1.22中文非安装版，已经有最新的安装版驱动，但是不知道楼主的电脑哪根筋没搭对，始终装不上，只好用非安装版演示一下。鼠标到手后查了一下默认固件是1.02版本，需要自己手动刷至1.16版本才能支持LOGO灯位及底盘灯的RGB流光模式。（1.22驱动及最新的安装版驱动楼主提供在帖子结尾的附件中，1.16固件包含在1.22非安装版驱动包内，请自行提取）

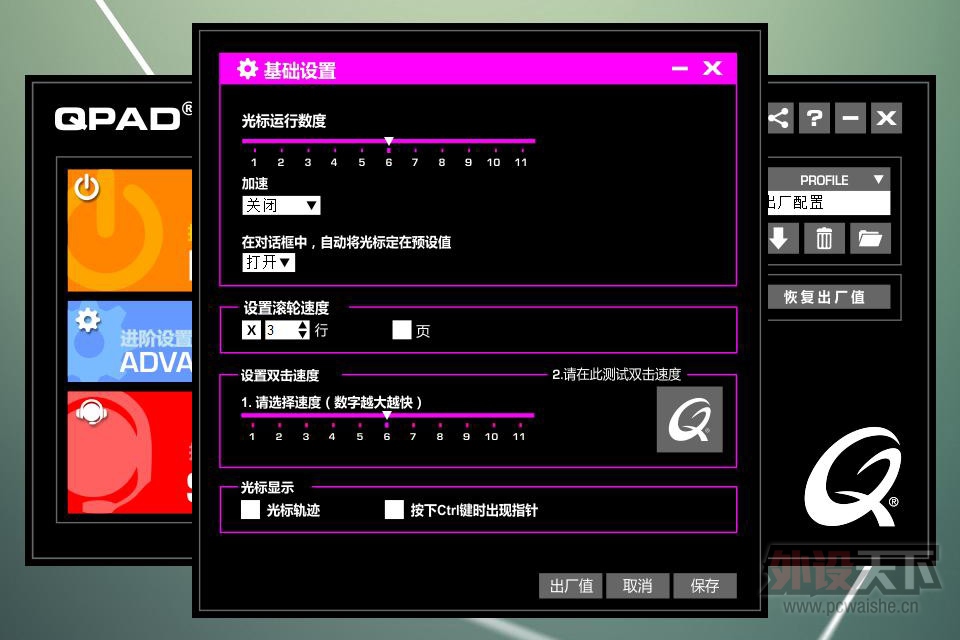

驱动界面还是延续系列UI设计，带有巨硬公司的扁平化风格（据说最新的安装版驱动对界面作了部分调整，可能跟楼主演示的略有差异）。常规的按键指派和基本设置就略去不谈了。进阶设置里，可选CPI档位最多为3档，支持XY单独调节，CPI的步进刻度非常奇怪，感觉上虽然可以自定义，但实际上应该是在预设的数值之间进行切换，譬如800往上调就直接到1050，这估计会让强迫症玩家非常不爽。不同档位的CPI可以通过滚轮灯颜色加以区分，前提是要在背光设置中开启这个功能。角度捕捉类似于直线修正功能，提升距离即可调LOD（光头相应高度），USB回报率四档可调，默认1000Hz。




灯光设置这一块，首先确保自己的固件已经刷到1.16，然后在灯光模式的下拉菜单中切换，支持多彩流光、单色恒亮、呼吸与频闪。三个灯位可单独设置打开关闭，滚轮灯额外带有指示CPI的功能。




系统设置里能看到当前的驱动和固件版本号，还有更新、自启设置、复位等常规功能。




背光

DX-20的背光系统相对于系列作来说是最为复杂效果也是最好的，支持单色恒亮、呼吸、频闪、RGB流光，滚轮、LOGO、底盘灯均可单独开启关闭及设置色彩，三处灯位同步RGB流光非常酷炫。底盘灯也是Qpad首次采用，方案还是很不错的，在硬垫或者反光性能较好的垫子上还有加成作用，表面的反射光形成了仿佛极光一般的效果，简直是灯光的特技，是装逼的成分。




截取了流光模式下几种不同的色彩。












兼容性

PMW3320从血统上讲属于A3050的升级版，性能与A3090接近，兼容性不成问题，简单选取了几个表面，实测无丢帧和指针不稳定的现象发生。默认LOD的控制也比较良好，通过驱动还能根据自己的喜好来调节。










游戏&综合

手感方面。从数据上看定位应该是右手适用的对称人工学小鼠，也就是填补了Qpad鼠标全线只有强制人工学大鼠的缺憾，不过从长度、背部曲线及楼主个人实测使用的情况看，似乎并不是缩小尺寸以迎合小手玩家那么简单。首先按键板压低、腰际内收、背部最高点后移这些细节，显然是对小手握感的优化，但是长直平坦的大溜背、较扁的鼠身还有基本的长度在那里，常规的捏握会不协调，稳定性也会相应降低，尤其是对于那些手长不够的玩家来说，尾部的延伸很长，导致掌跟可能会被顶住，掌心无法自然弓起以获得更好的握持力，结果是趴握明显强于捏握，可以认为DX-20是面向小手玩家的趴握鼠标。对大手们来说，较扁的鼠身或许会增加一定的适应难度，但并不是不能上手，只不过要完全掌控可能需要调整握姿。

腰际的凹陷和鼠标前端两侧的内收，降低了提拉的难度，对于喜欢抬鼠标的玩家是非常到位的设计，而对于常规的握持方法也能增加控制性。




按击方面。欧姆龙10M微动的特点是比较清脆，硬度适中，有一定的回弹缓冲，DX-20的按键板较好地还原了10M的按击感，没有显得生硬或是绵软，保证了按键的脆度和回弹性，虽然在游戏当中，单点可能会不如某些硬脆玩意来得爽快利索，但是更加舒适和养手，同时也并不会削弱游戏中的表现。

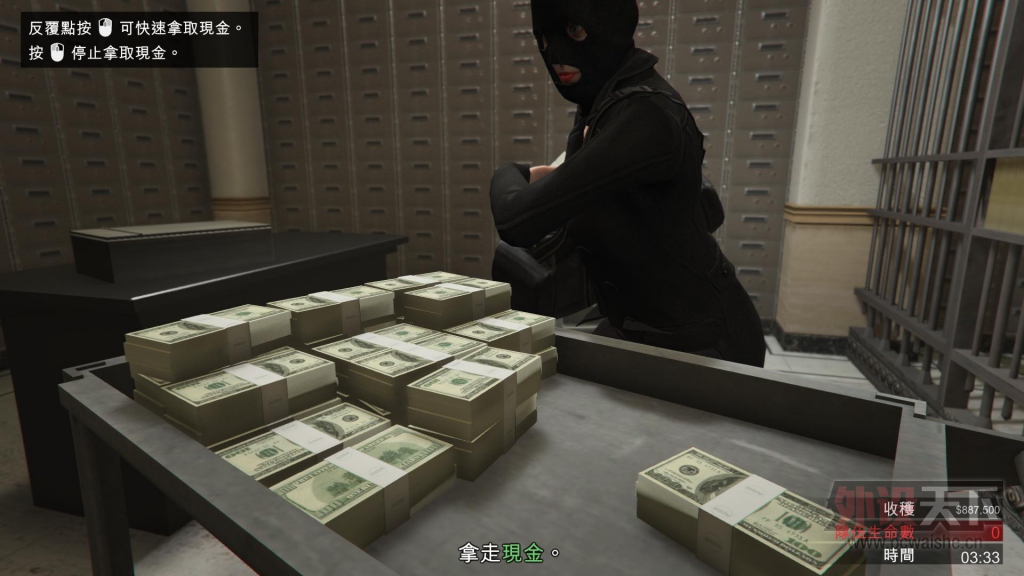

P.S.现在测试连点有一个更好的游戏，容楼主安利一下：GTAOL，即GTA5的线上模式。那个最受欢迎的太平洋抢劫任务，其中拿钱这个环节，当真是考验鼠标连点手感的一个挑战，一进去不同鼠标高下立见。




总结一下

优点是鼠身设计比较成熟，对称人工学并取消了右侧键，属于纯电竞化的思路；针对小手趴握优化，提拉轻松，在保证舒适性的基础上增加了控制性；背光系统效果很好，底盘灯的方案尤其出色；做工、细节都经得起细看，性能也足够。

缺点就是大手可能会有点压力，需要被动调整握姿；涂层不耐脏；然后是价格高了些，海外首发售价为69欧，国内预售价格为399，据说是Qpad官方为国区降价（学steam？），但说实话399的价格，跟亲民二字还是扯不上关系，如果是为了小手的荣耀或者单纯信仰的话，倒是值得考虑。
