DIY加热暖手不锈钢金属鼠标垫
22
28597
楼主
好像金属垫子到了冬天就让人感觉非常酸爽刺激。所以，在下想了一个办法来解决这个问题。有金属垫子的玩家也可以自己折腾一个玩玩。
|
-
(221.9 KB, 下载次数: 47)

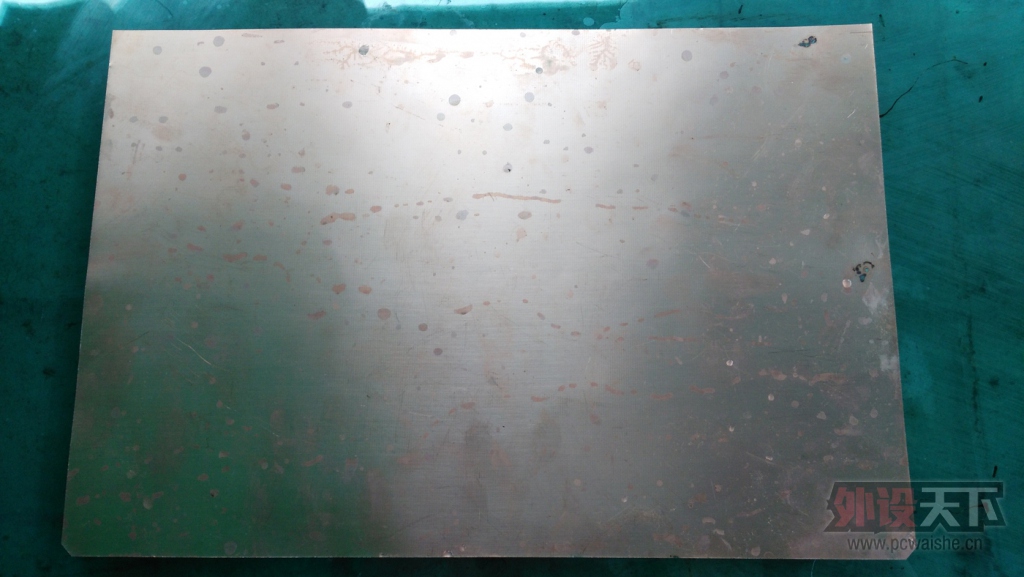

首先需要一张覆铜板，这个那啥宝有的卖的，然后准备一张金属垫子，我这当然是我自己做的不锈钢垫子
-
(216.13 KB, 下载次数: 40)

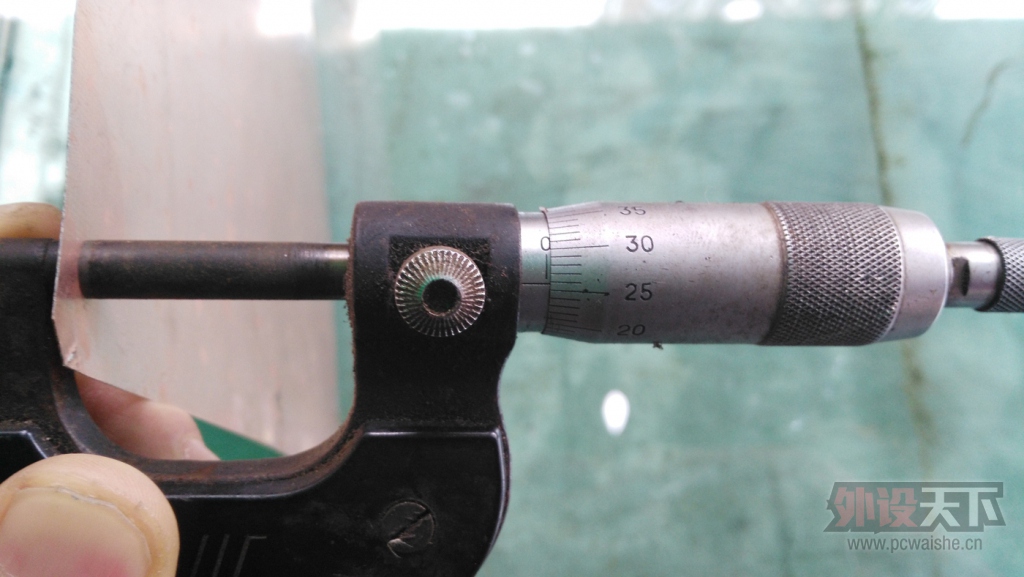

覆铜板实测厚度0.26毫米
-
(288.96 KB, 下载次数: 44)

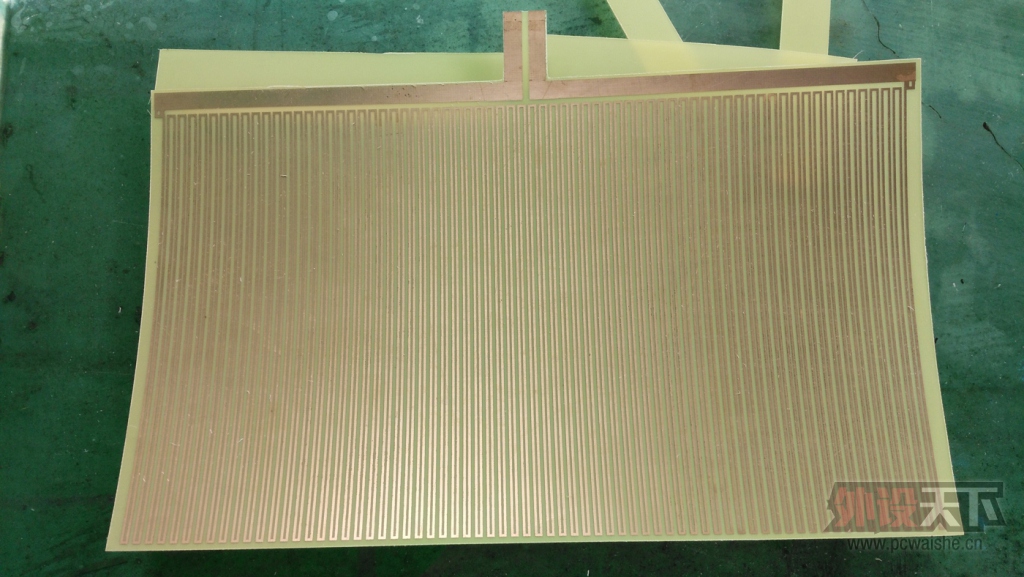

根据欧姆定理，随便画了一个电路，把覆铜板做成电路板，这个制作过程网络上很多
-
(263.55 KB, 下载次数: 51)

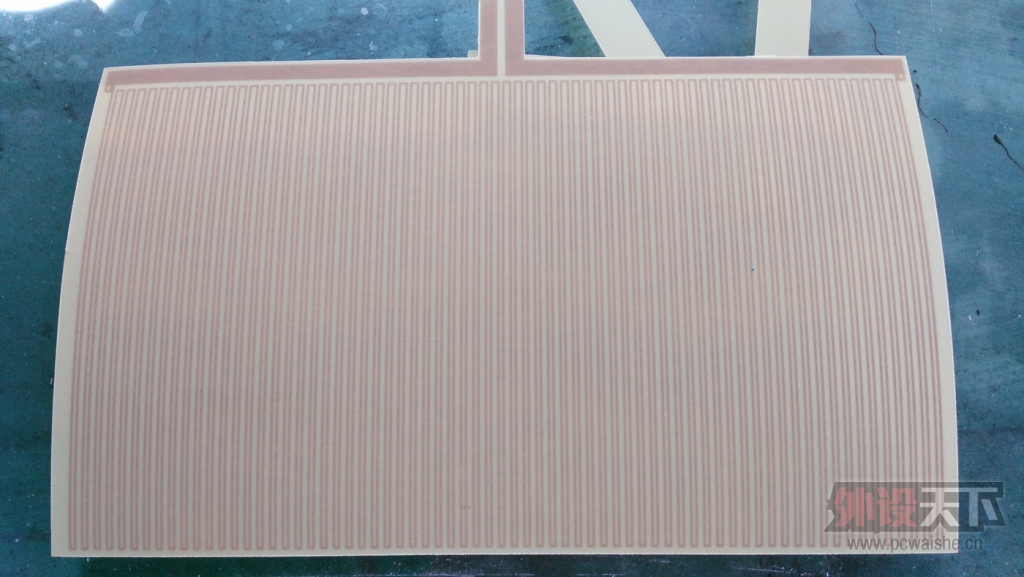

由于是超薄覆铜板，背面也几乎透明
-
(183.14 KB, 下载次数: 42)

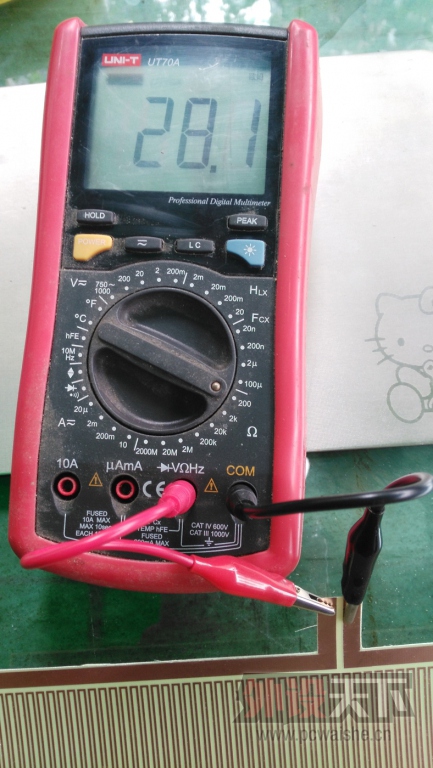

实测最终整条线的电阻为28.1欧姆
-
(260.22 KB, 下载次数: 37)

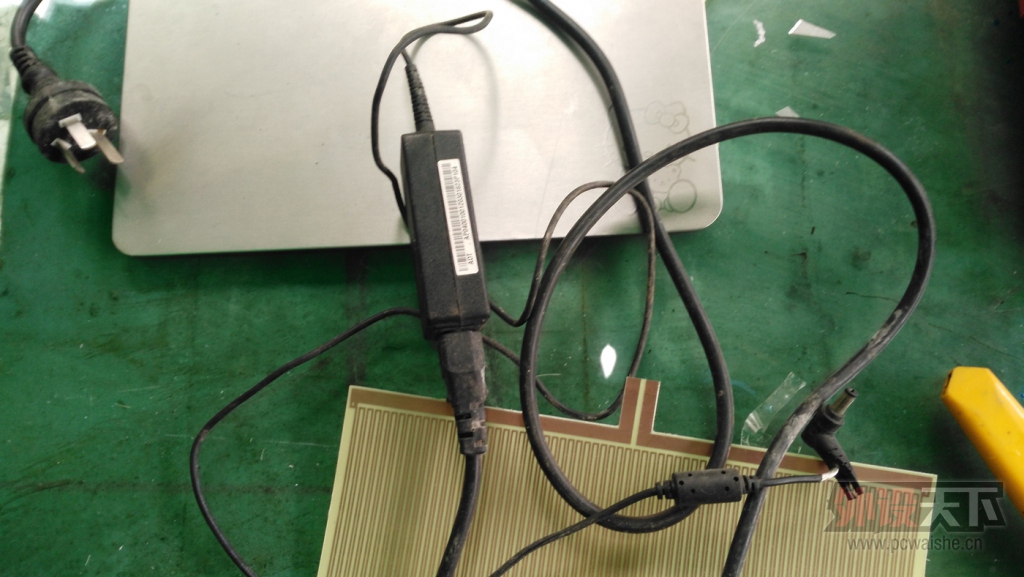

根据欧姆定理以及最适宜温度确定需要多大的电源电压
-
(285.68 KB, 下载次数: 52)

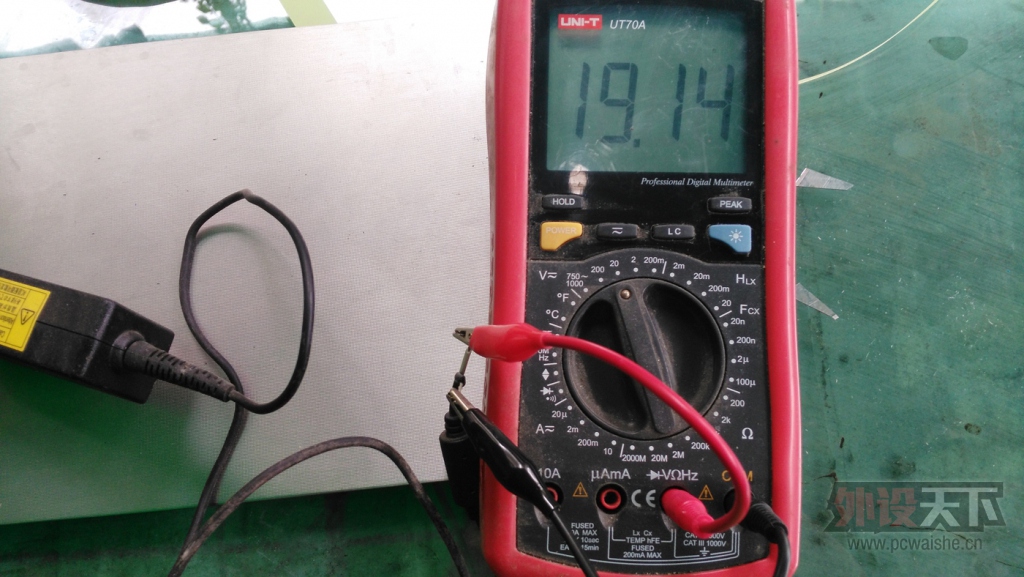

我选择了一个AOC显示器电源，19伏1安。根据欧姆定理19除以28.1乘以19得出最后功率大概为十三瓦特。由于印刷 ...
-
(281.05 KB, 下载次数: 42)

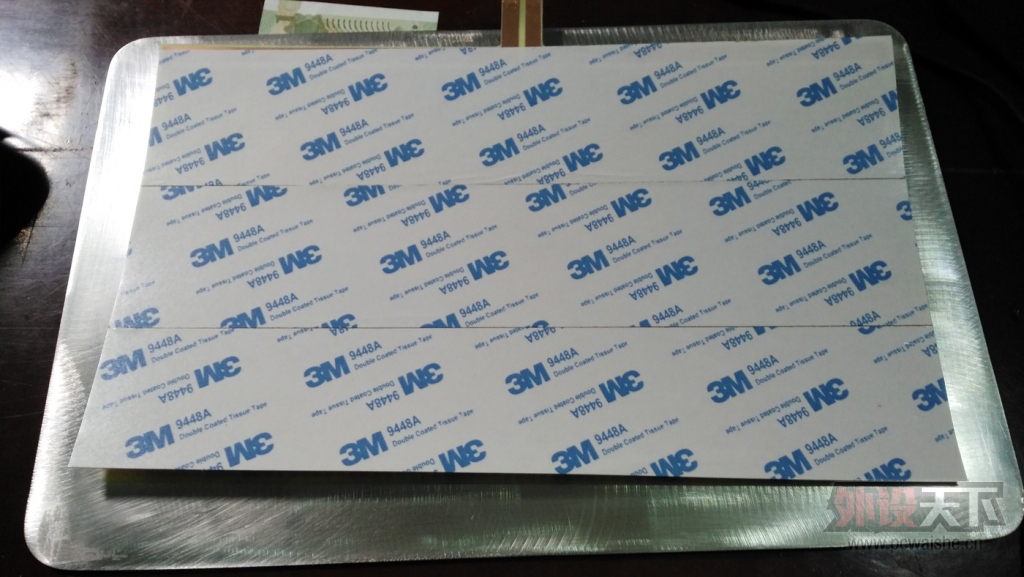

在覆铜板电路表面贴上双面胶，在粘合到不锈钢背面的同时也解决了绝缘的问题。
-
(232.26 KB, 下载次数: 42)

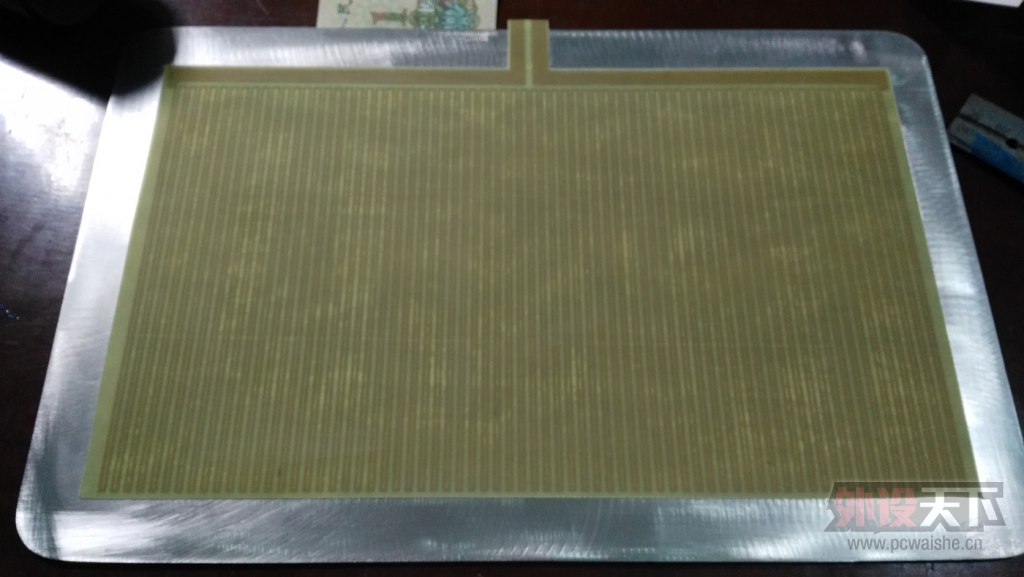

将电路板粘到不锈钢背面，用电吹风加热，用擀面杖推挤掉不锈钢和电路板之间的空气，确保热量的良好传递
-
(251.12 KB, 下载次数: 48)

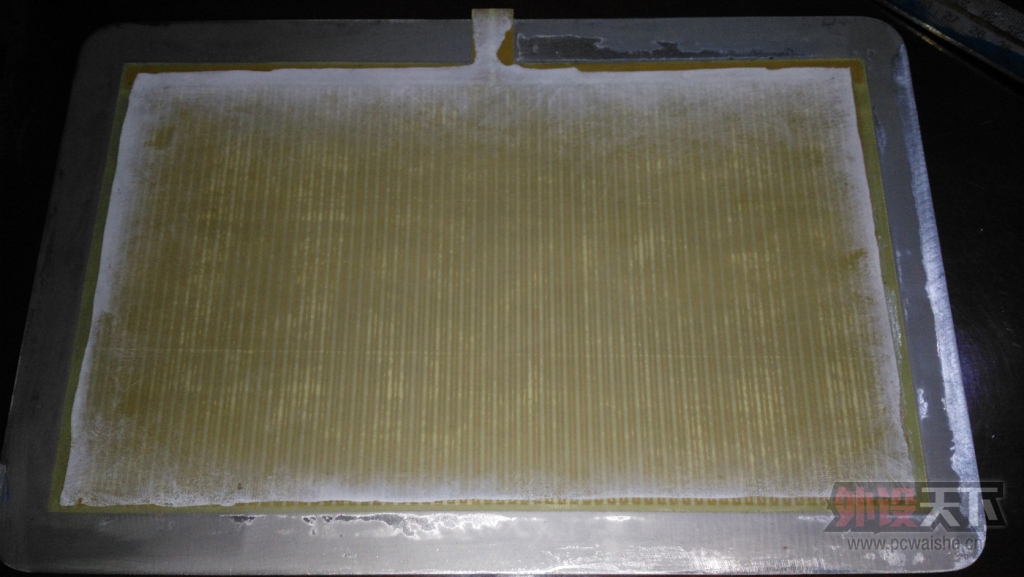

将电路板粘合后，在电路板边缘挤上一圈502，软性的，粘鞋的那种，避免清洗和平时使用时受潮，造成线路腐蚀 ...
-
(251.8 KB, 下载次数: 49)

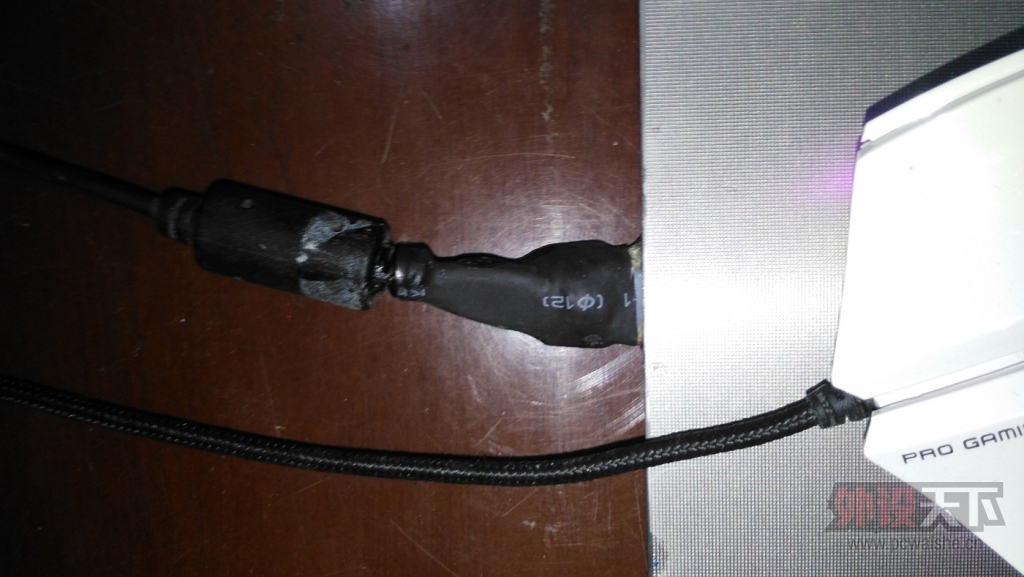

在焊线头的地方，套上一个热收缩管，看起来稍微规范一点，不那么山寨，呵呵
-
(258.18 KB, 下载次数: 49)

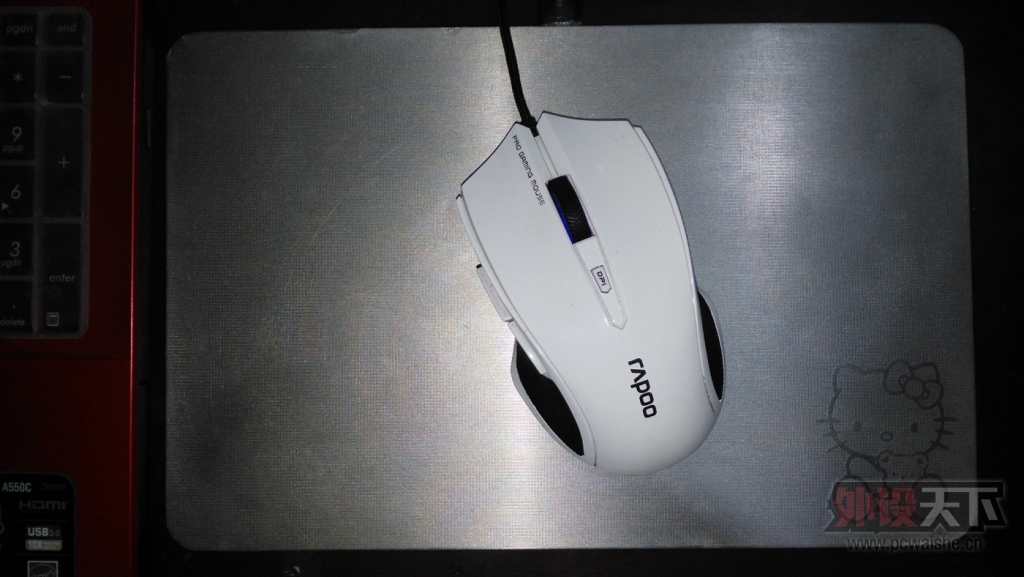

完工，请无视那个KITTY猫,这垫子我不准备留着自己用……
|
