【外设解宝拆】——闲的X疼，拆个蛋玩玩（有镇楼图哦）。
101
66151
楼主
本帖最后由 冷夜风烛 于 2015-11-6 22:09 编辑
抱歉，小弟我又当了萌萌哒标题党，然而的确是拆了个“蛋”，魔蛋这小巧精致的键盘想必还是有对它感兴趣的盆友。感兴趣的就随笔者一起感受一下这款小型键盘的做工和设计是否令人满意吧。只是简单的拆解与点评，并非专业拆解评测，分析与介绍仅代表个人观点，不妥之处还望专业人士斧正。良辰在此先行谢过了。特别透漏一下，据非常可靠的少年小明线报，魔蛋键盘的樱桃轴版本可能就要问世了，感兴趣的就关注一下吧。
为避免繁琐，之前的评测贴中出现的东西不做重复介绍，我这人比较讨厌重复的东西，大家时间都宝贵，己所不欲勿施于人嘛，有兴趣看评测的可以移步 http://www.pcwaishe.cn/thread-657088-1-1.html 有总统大神的精华加持呢，现在想想还有点小鸡冻。
上次闺女压轴但是好多没耐心的小伙伴并没有看到底，感觉好桑心，这次闺女小时候的萌照帮忙镇个楼吧，希望能拉点人气。闲话不多说，看我一点寒芒先到，随后枪（螺丝刀）出如龙。
准备工具：
只是一些简单点的拆机棒、螺丝刀、毛刷、拔键器，什么拆机棒为什么粉色的这么娘.........好吧，这是我闺女玩橡皮泥的工具，正所谓只要有心，处处都是舞台嘛，拆机棒忘了放哪了就让它友情客串一下了。
怀着异常沉重的心情怒捅菊花，感觉自己就像信爷附体V587，我想每个有保修贴情节的骚年拆机玩的时候都要想想一下信爷的英姿才有勇气戳下去吧。

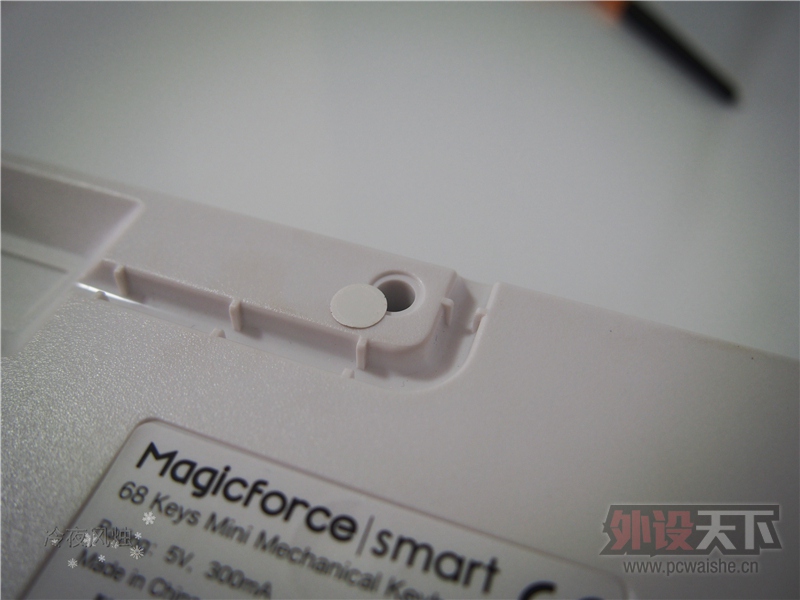

键盘背部出线口附近的螺丝，被白色塑料纸覆盖着，然而并没有逃过我的法眼，怎么样厉害吧？
路人甲：“有什么厉害的，是个人都能看得出来。”
我：“大兄弟，放下无尽给个薄面......唉唉，让你放下无尽没让你换成电刀啊！”
然而拆男们都不想面对的事还是有的，四片防滑垫下面各有一颗螺丝，所以这键盘没什么事还是不要拆着玩了，毕竟不是卡扣的，防滑垫经常摘下来难免容易粘不紧。

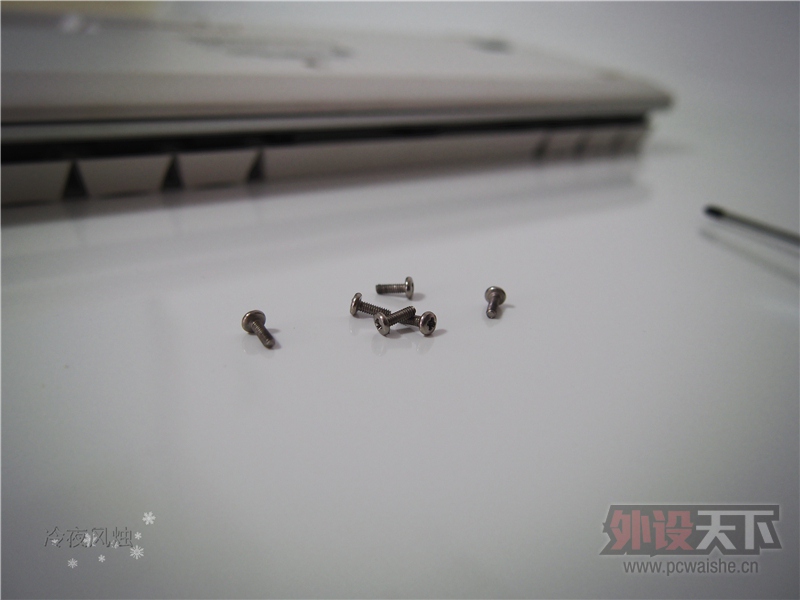

六颗螺丝拆下。

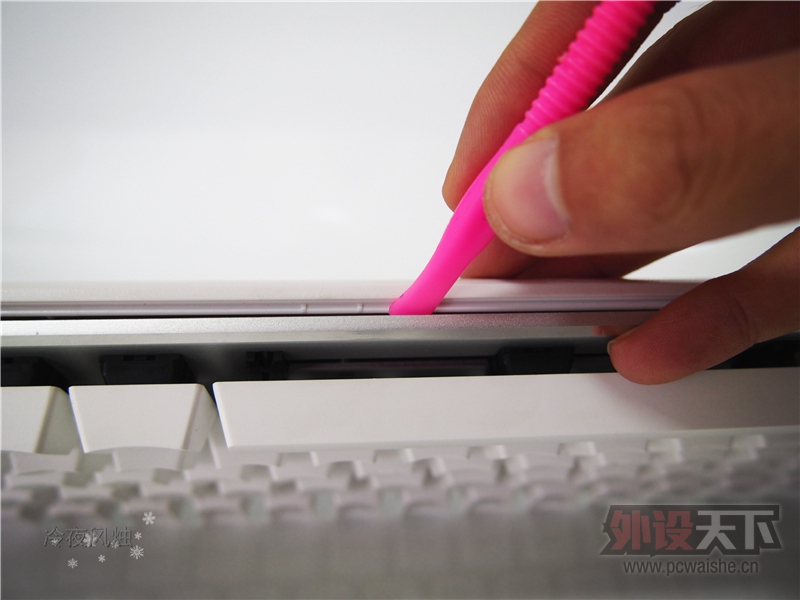

拆后盖的时候我习惯用拆机棒往两边划是个习惯而已，因为之前拆过的大部分键盘的卡扣都紧得要命，甚至有不用螺丝固定纯卡扣的，然而这把键盘的六颗螺丝其实已经能预料到不会有太多卡扣加固，很轻松就可以摘下后盖。

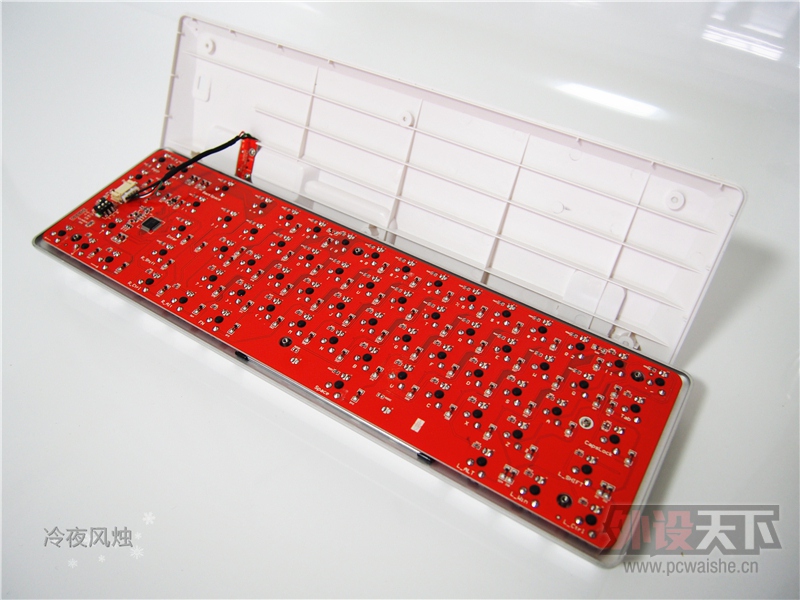

后盖打开不要急着拿下来，后盖上的键盘线接口与PCB板之间有连接线。

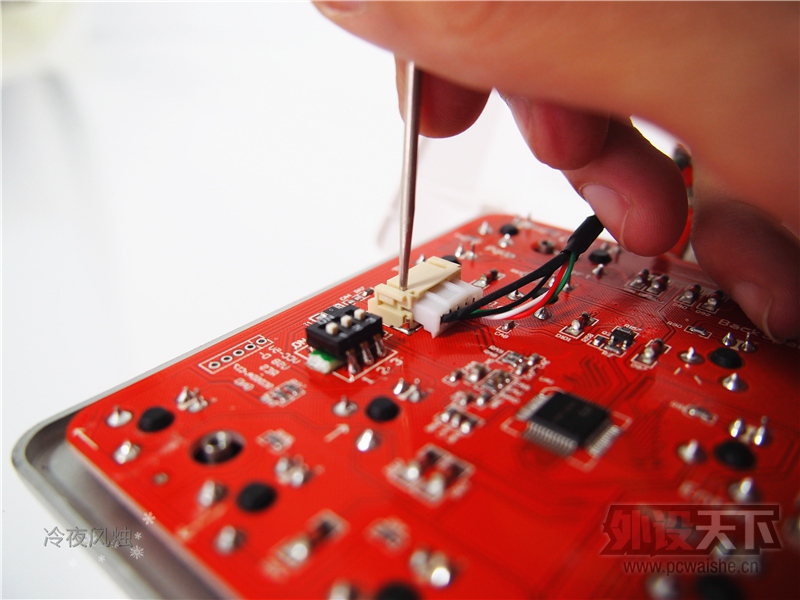

PCB板的连接线尽量不要直接手拔，里面的小卡扣还挺紧的，一般的USB连接线也都是写细小的线，断一根都挺麻烦，可以用锥子从缝隙里把卡扣拨出来。

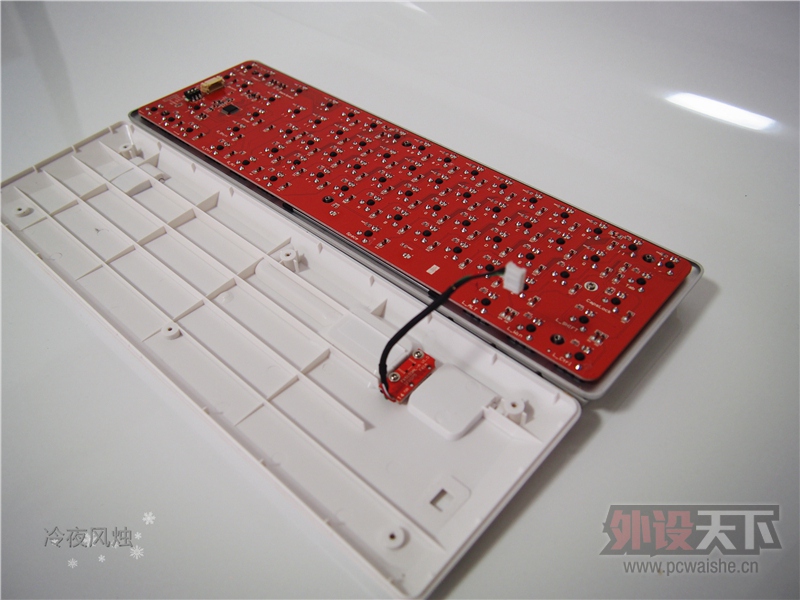

这样就可以把后盖安全的分离了。

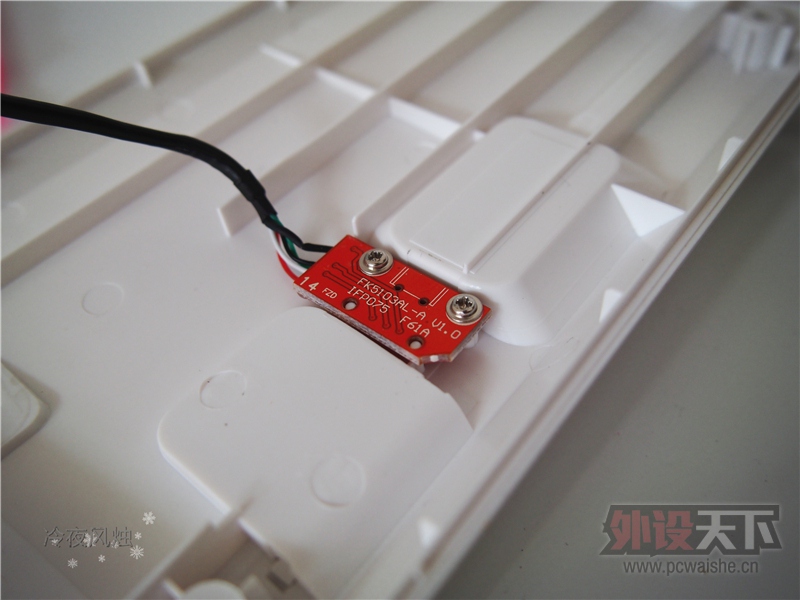

下盖上的USB连接线接口处细节展示。

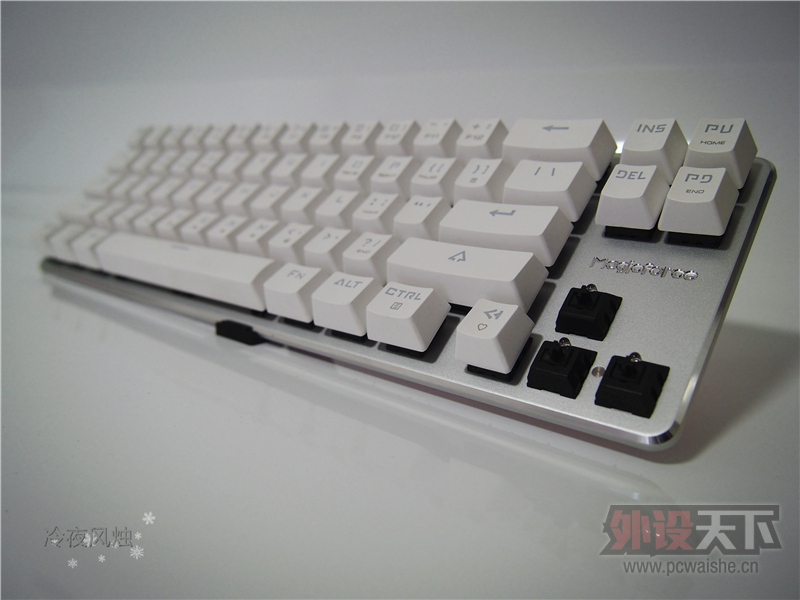

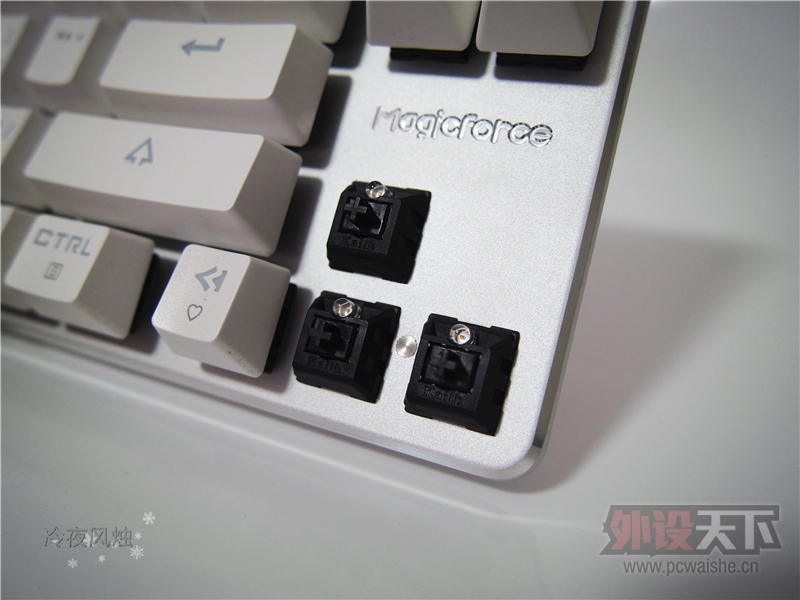

后盖分离后键盘正面效果。

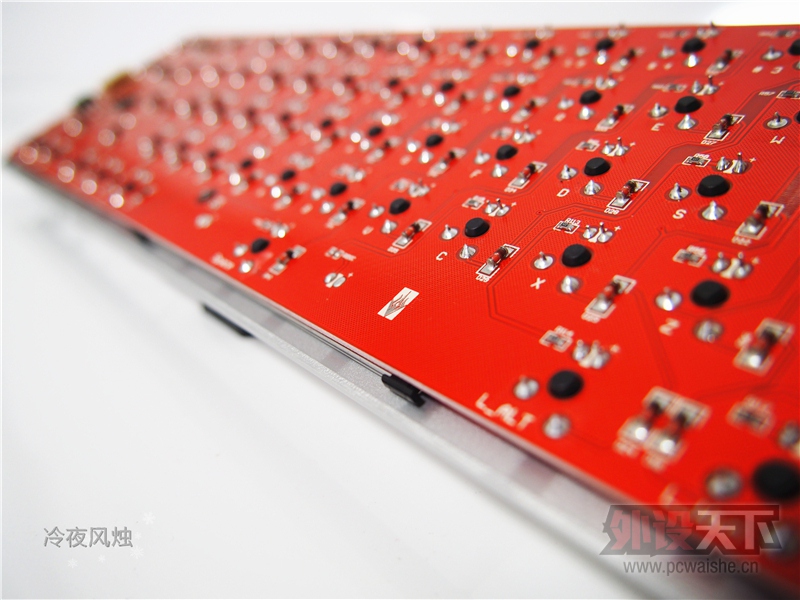

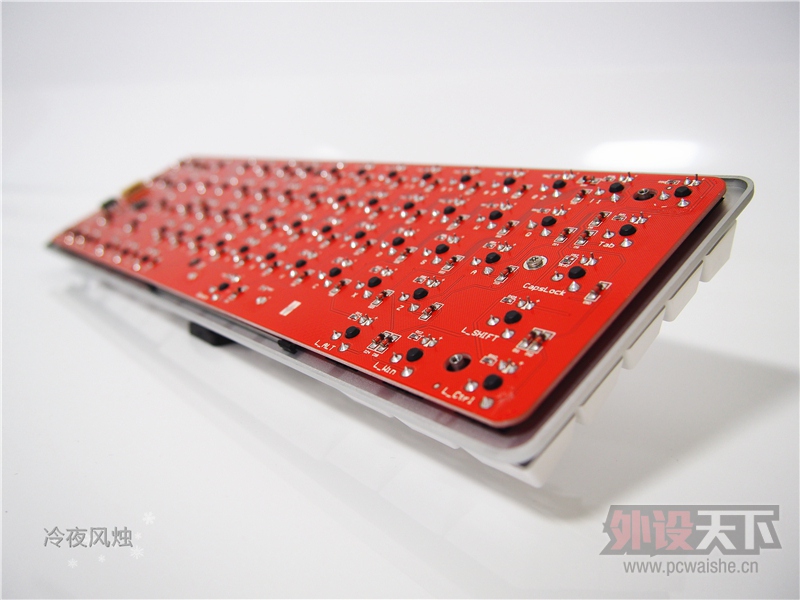

后盖分离后键盘背面效果，如图可见电路板颜色为深红色，颜色方面个人还是喜欢黑板和蓝板，听说颜色并不代表什么档次，这个纯属个人喜欢。
看过我评测的朋友可能还对这个连接柱有印象，因为我特意赞过这个细节的处理，那这个玩意到底是干啥的呢，既然拆机了当然得一探究竟。
意料之中的事，这是键盘后盖与金属板的金属连接柱，这次又不得不赞一下这个连接方式，因为很多键盘的后盖螺丝是直接拧到塑料柱上的，这让拆机很纠结，拧紧了怕滑丝，松了又不放心，而且一般不敢多次拆下螺丝，很容易滑丝，大大降低了键盘的可玩性。而且魔蛋键盘的这个连接方式是从下方拧螺丝的，避免了上金属板上看到螺丝外露的尴尬设计。
键盘的电路板采用FR-4环氧布层玻璃压板，具体介绍自行百度吧我就不装“哔”了，我对这个也不是很懂，只是觉得这名字这么长听起来吊吊哒。
外观来说的话，焊点整洁、饱满、干净，灯珠的针脚剪的也都处理过，比之前拆过的某键盘电路板上东倒西歪的针脚顺眼多了。
顺便提一下，这小火苗挺帅的。

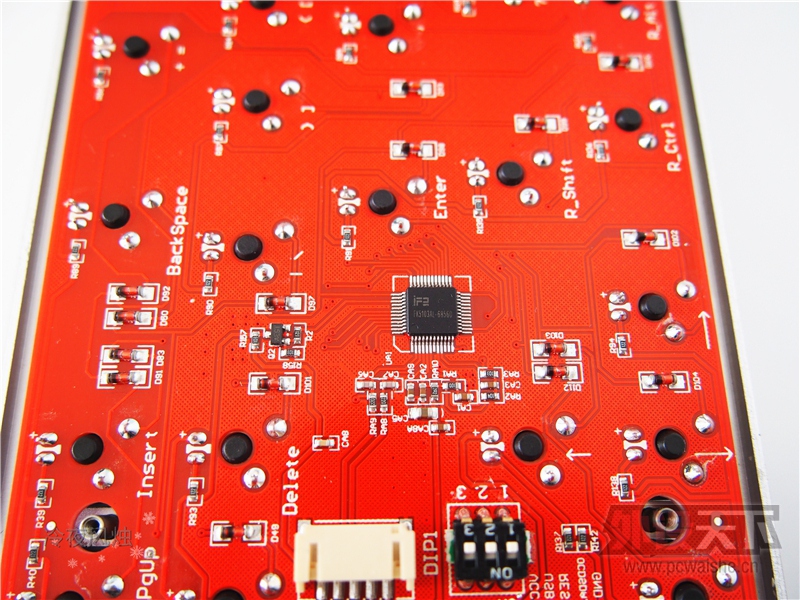

键盘的48pin主控芯片和模式调节开关细节图（键盘模式调节开关功能详见评测贴）。
键盘的钢板兼上盖的细节图，厚度如图所示，工艺采用钢板冲压弯折+CNC加工处理，弯折与断面处均无明显瑕疵，毕竟楼主蓝翔毕业，对机械加工工艺还是有一定了解的。
正面的弯折处巧妙地试用了45°倒角处理，本来应该很笨拙的弯折处反而看起来很有质感。 有人会说，很多金属手机和键盘都是使用这种45°倒角的工艺的，有什么特别的，其实并不完全一样，因为这个键盘上盖的倒角处理除了美观以外还掩盖了弯折工艺本身容易造成的一些瑕疵，可谓一石二鸟。

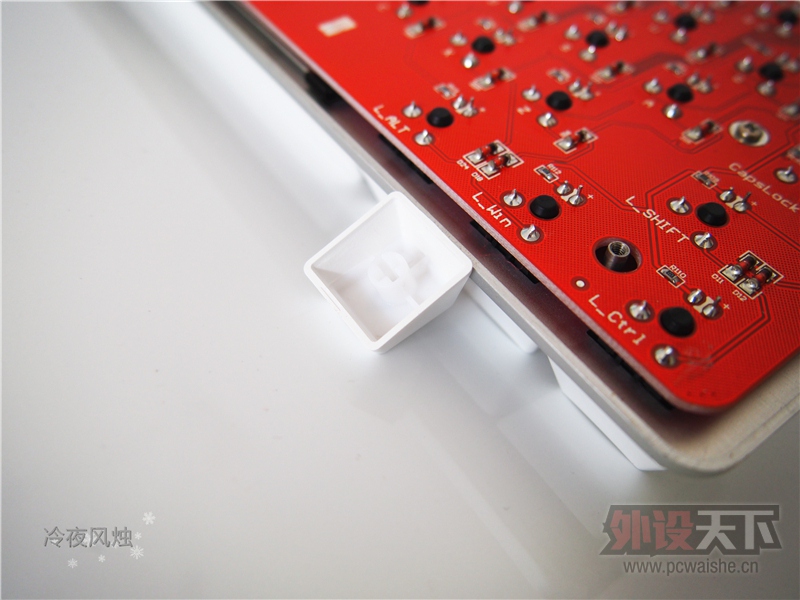

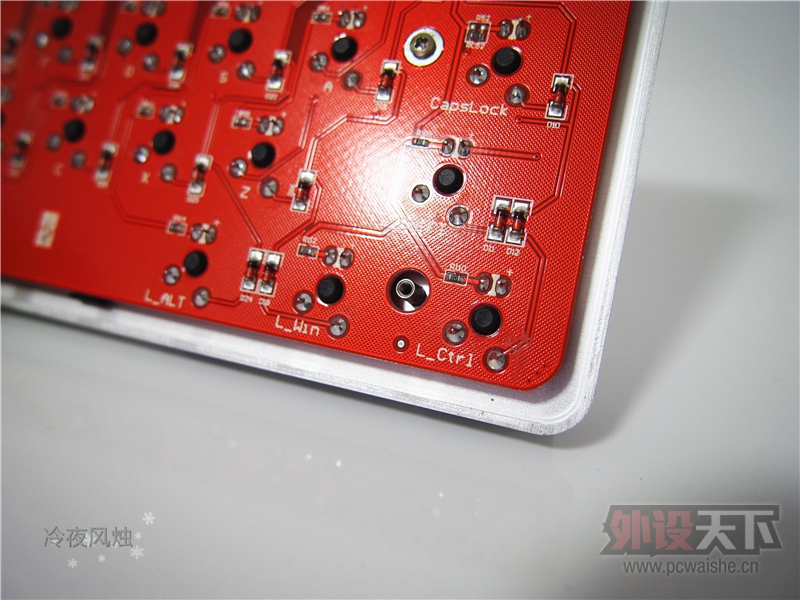

键盘的PCB板背面所有轴的位置都有标注，也是个不错的设计，对于普通玩家来说没多少区别，但是对于喜欢拆轴的人来说谁用谁知道，麻麻再也不用担心我拆错轴了.......键帽背面图强行露个脸。
键盘下有比较密实的加强筋设计，增加了后盖的使用强度。
总结：经过这个简单的拆解后，个人感觉作为这个价位的键盘，魔蛋的做工和很多细节处理方面还是可圈可点的，虽然不敢说是工艺精湛但是绝对可以对得起这个价位了。还是那句话，评测分享难免带一些主观看法，欢迎大家批评指正，不过还请文明交流，毕竟大家都是有身份证的人，那些拎着板砖进贴的就不麻烦您了，我不需要红BUFF加持。
可能有朋友看过我的介绍以后会觉得太枪了太水了，一点小小的设计都吹半天，其实不想解释什么，公道自在人心。因为我觉得细节决定成败，而态度决定产品的细节，在这两年浮躁的外设界，各种酷炫的键盘多如牛毛，而真正能从用户想法出发完善细节的外设厂商的确是凤毛麟角，我愿意不厌其烦的去鼓励这些创新和亲民的实用设计，哪怕只是一些小细节，因为还是我经常说的那句话：
作为玩家，我只是想要最适合的外设，作为厂商来说做出最适合玩家的外设，你卖的出去我也愿意买，这才是大家最想看到的。这只是我们玩家小小的愿望，还望那些七彩混光土豪金的外设大佬们三思。
最后放上订制的单色背光版一些随拍图，虽然不确定，但是单色冰蓝灯版本也是有可能量产的，感兴趣的小伙伴可以期待一下了。

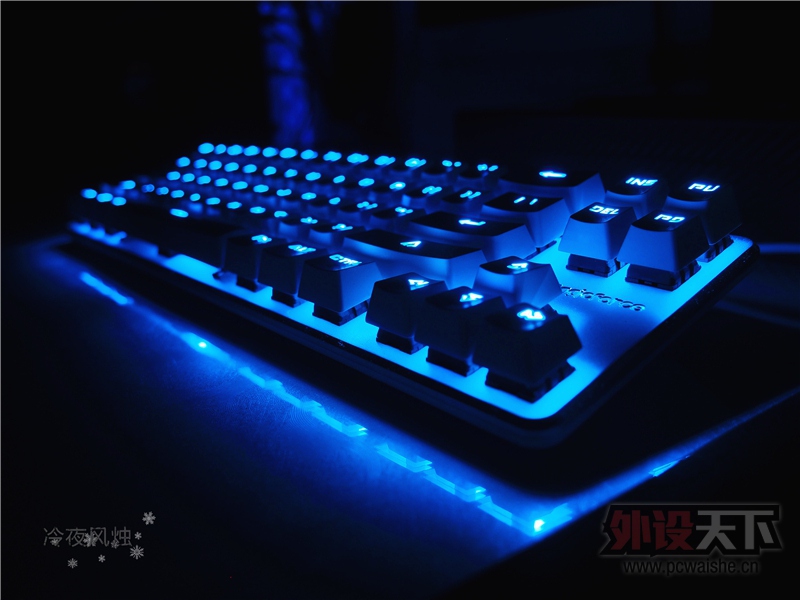

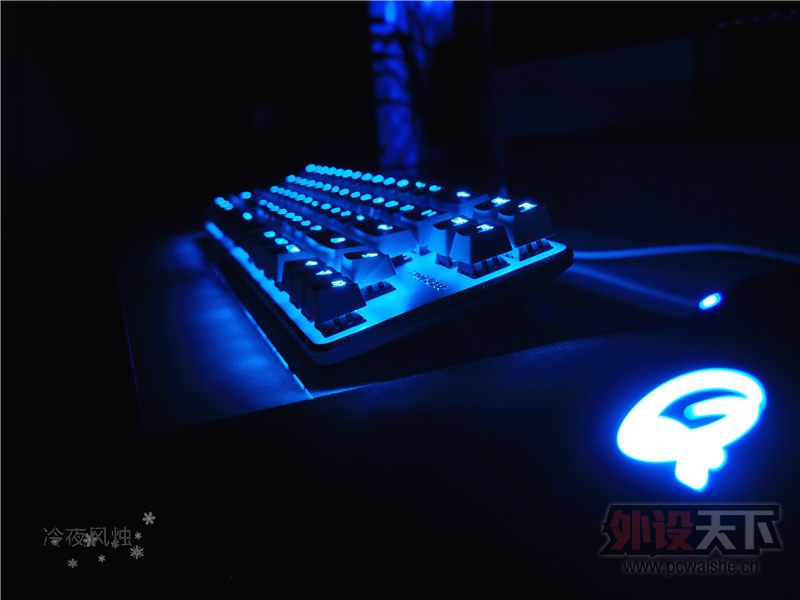

全黑暗环境。
室内灯光光线环境。

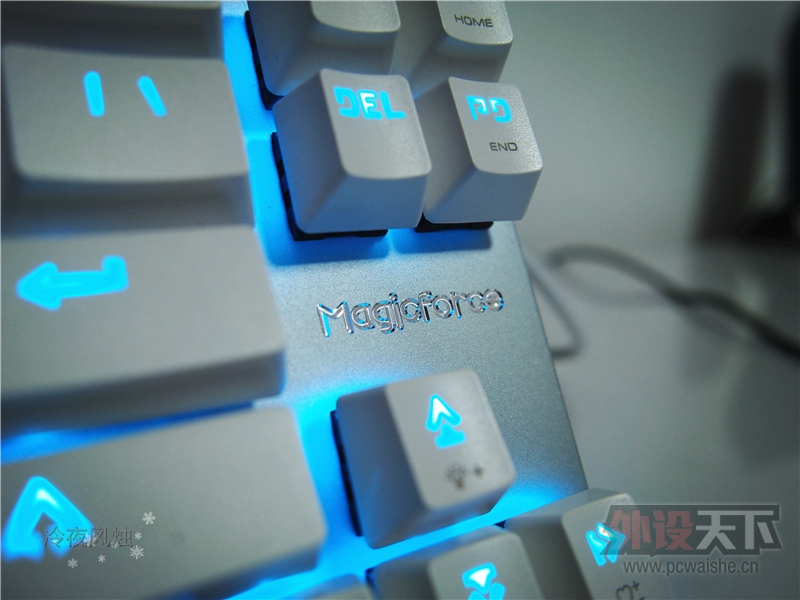

LOGO特写。

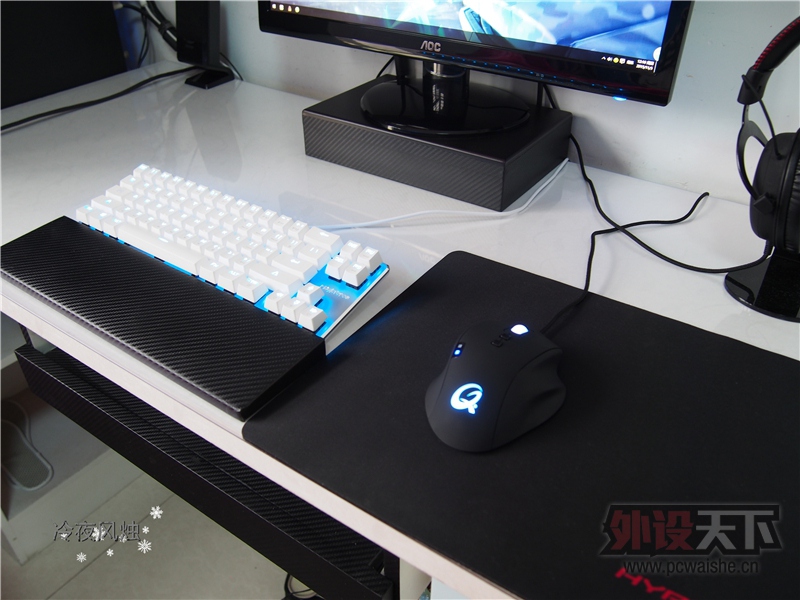

自让光线下桌面效果。

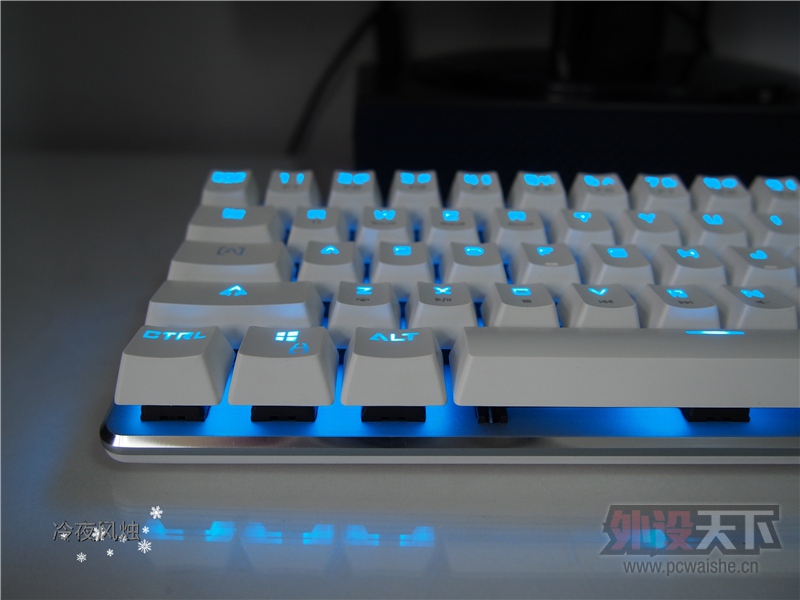

键盘开灯侧面展示。
自然光线下桌面效果。
|
