[评测] 【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

14 191274

楼主

跳转到指定楼层

电梯直达

发表于 2010-1-19 21:52 只看该作者只看大图倒序浏览阅读模式

本帖最后由 dabeit 于 2010-1-19 22:05 编辑

近来觉得手里的MX1000和MX700滚轮手感刻度较浅，声音松散，极为不爽，于是乎痛下毒手，将其大卸八块，进行滚轮润滑并且校正一下滚论弹簧。。。之后还是觉得不爽，索性把G7也给卸了。。。{:1_001:}
剩下的，既然拆了，看个够吧

MX1000

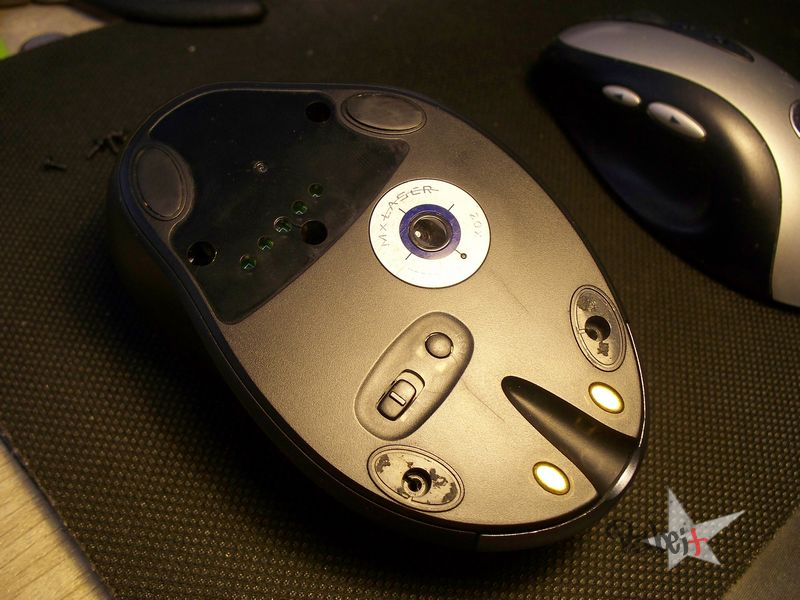

标签和两个贴脚下面四个螺丝下掉就可以把鼠标拆开了

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

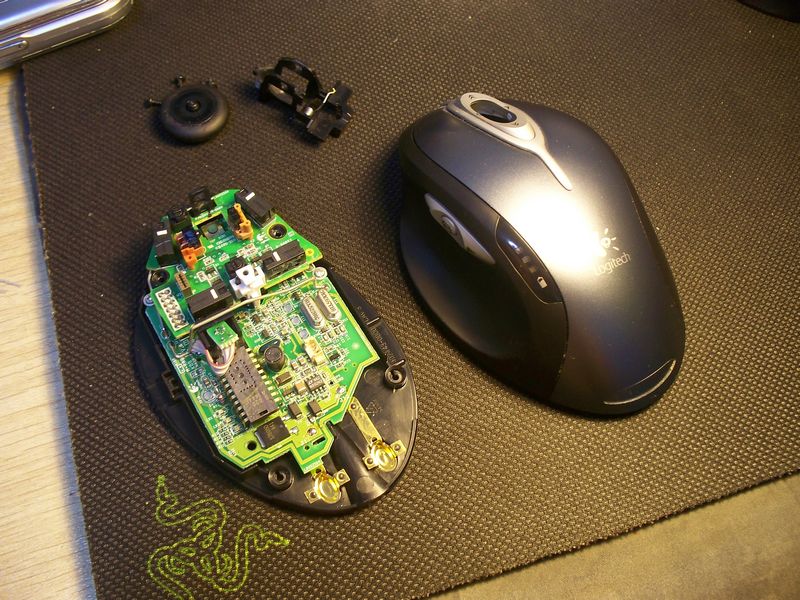

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

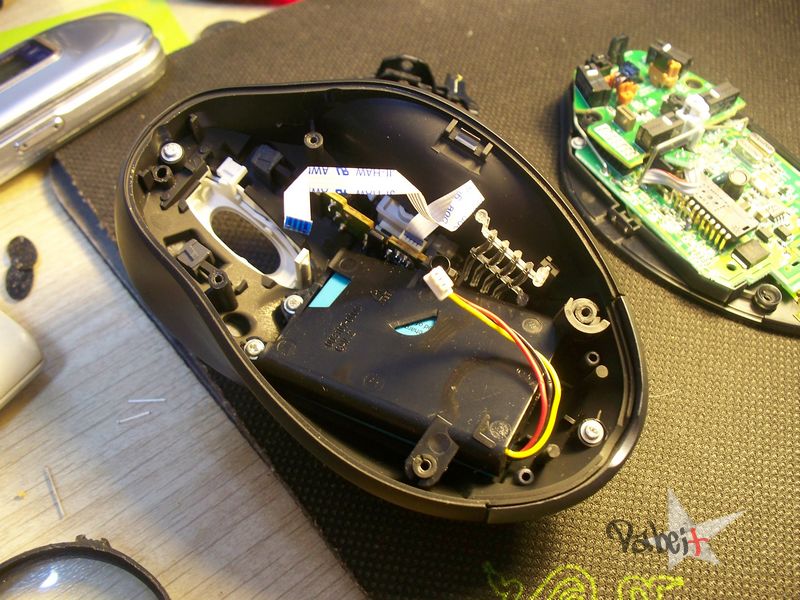

背壳上面的就是电池了，哪位兄弟电池不灵光弄一块换掉就OK了

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

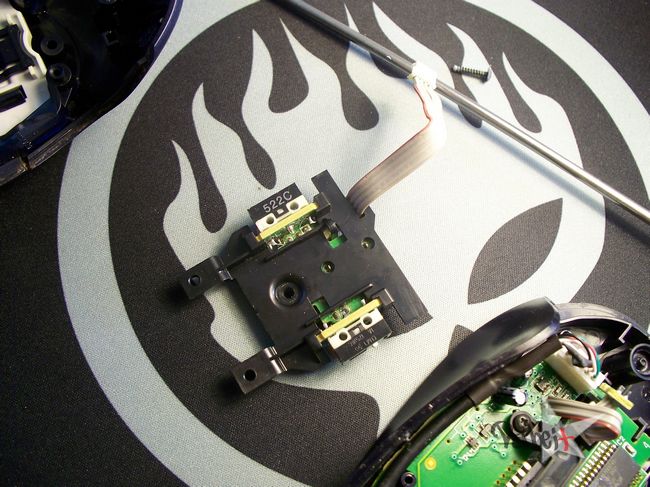

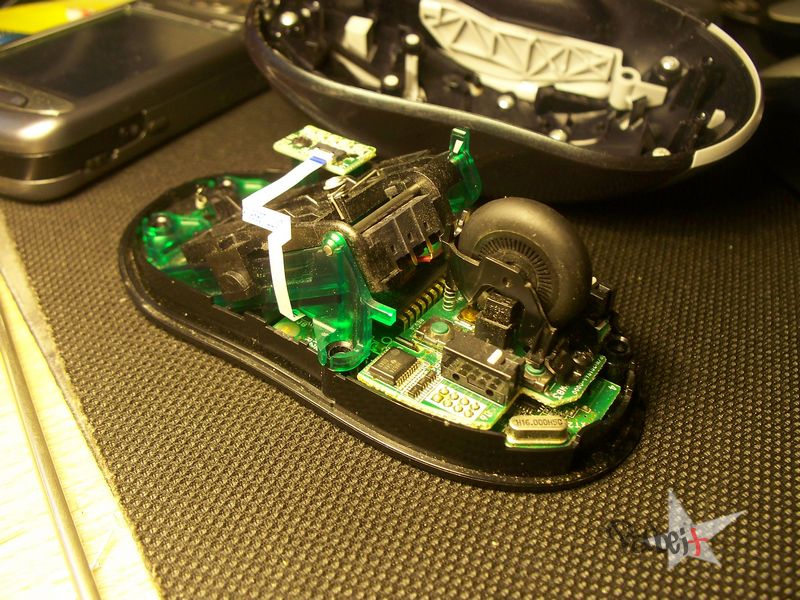

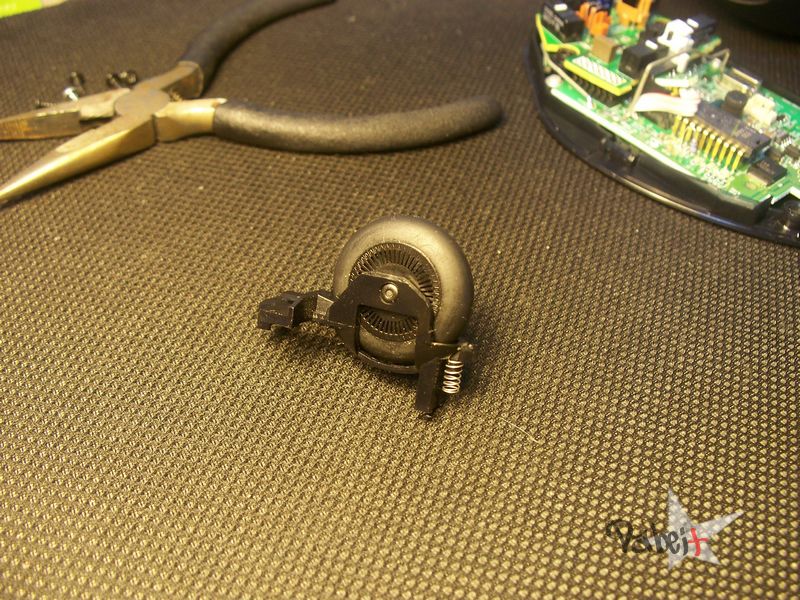

下图就是滚轮总成

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

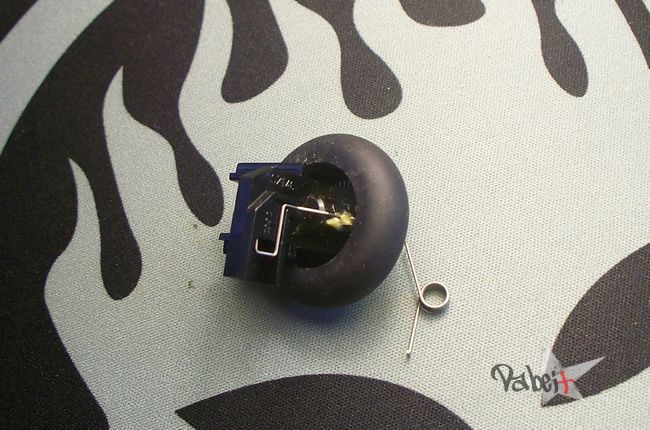

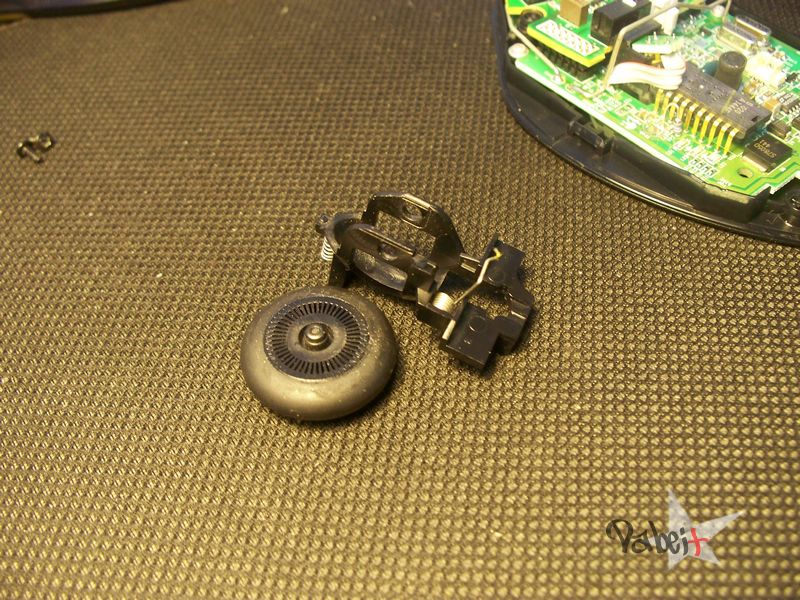

把轮子拿下来，在轴和刻度凹槽上面+润滑脂，然后再用钳子吧弹簧向其施力方向用力（非弹性形变），这样刻度感不够和顺滑的问题就OK了

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

滚轮装好之后试了一下还是觉得松散，后来发现为题在于下图黄色胶布位置的缝隙偏大，于是乎搞了一些胶布上去，搞定。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

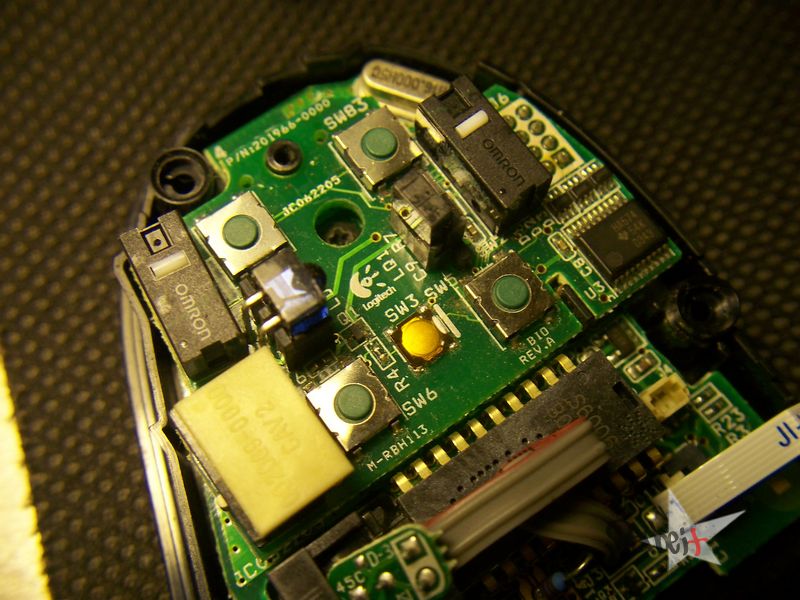

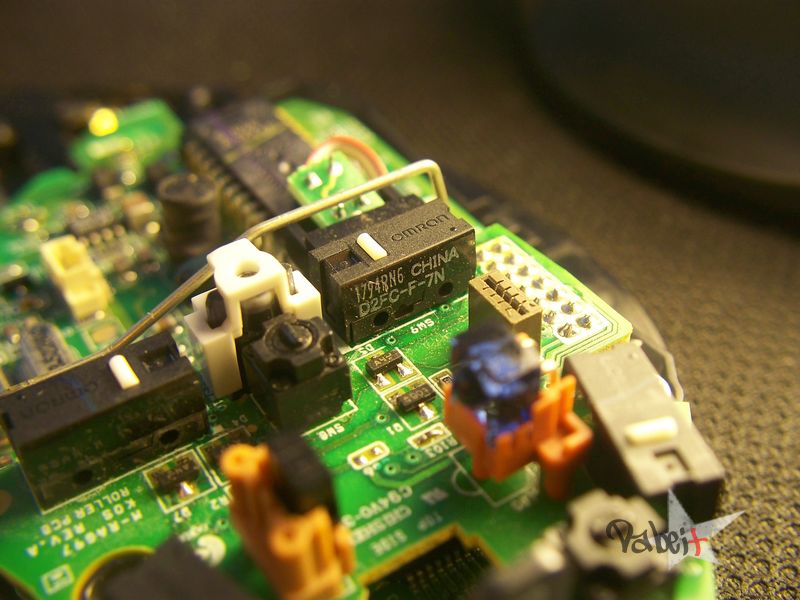

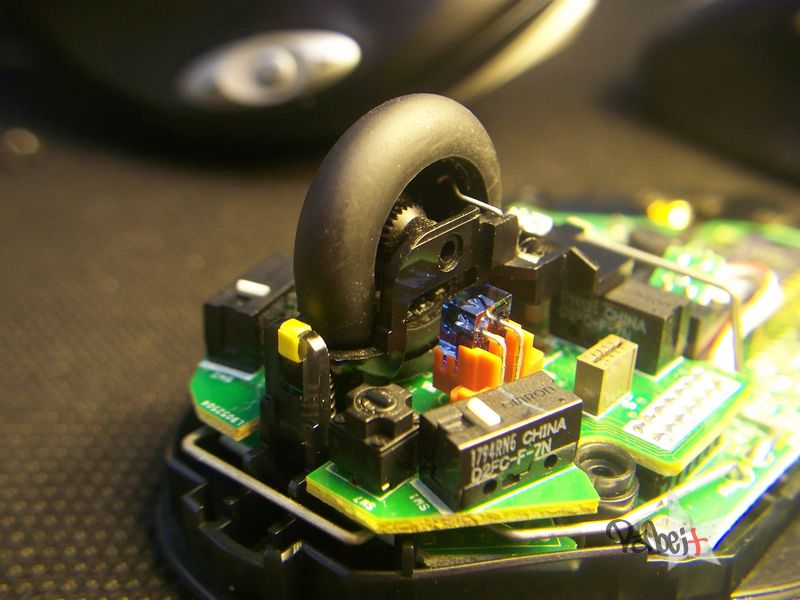

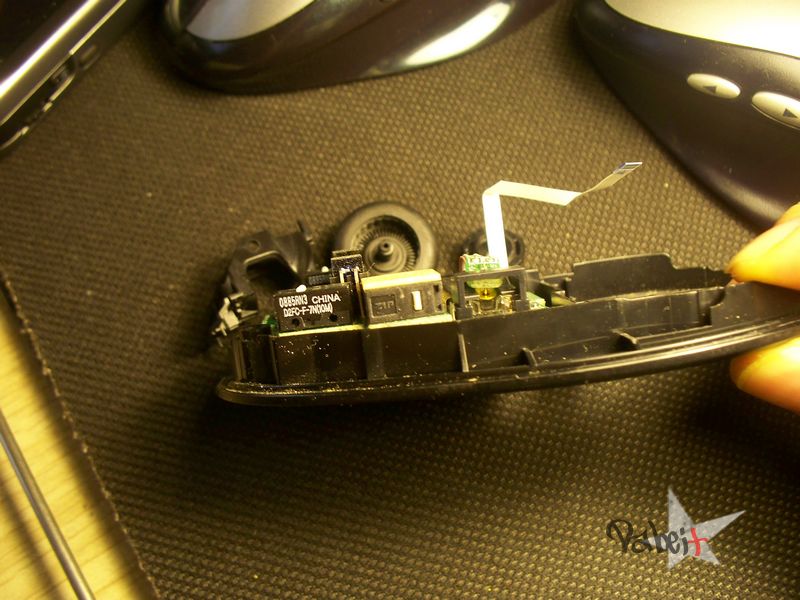

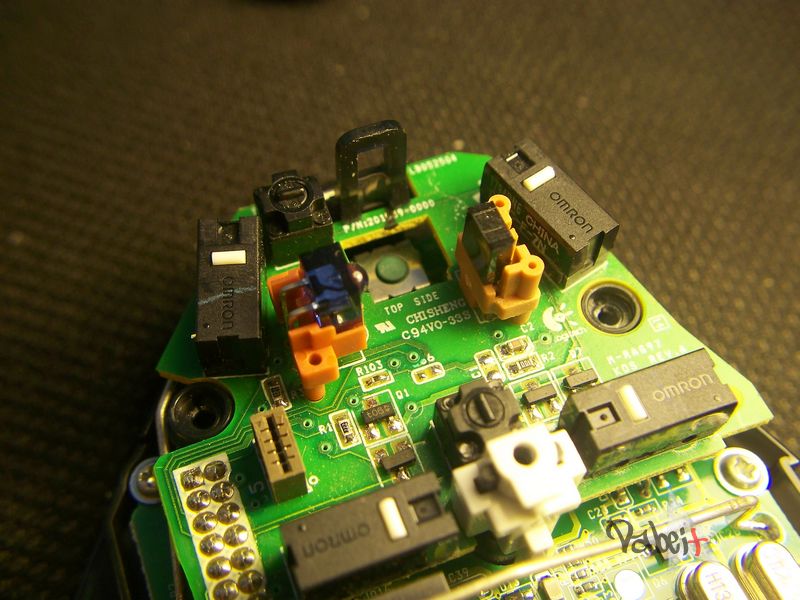

滚轮总成的安装位置，中间的坑里面就是滚轮中建的微动，其他用了四颗欧姆龙7N和两个松下方形微动

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

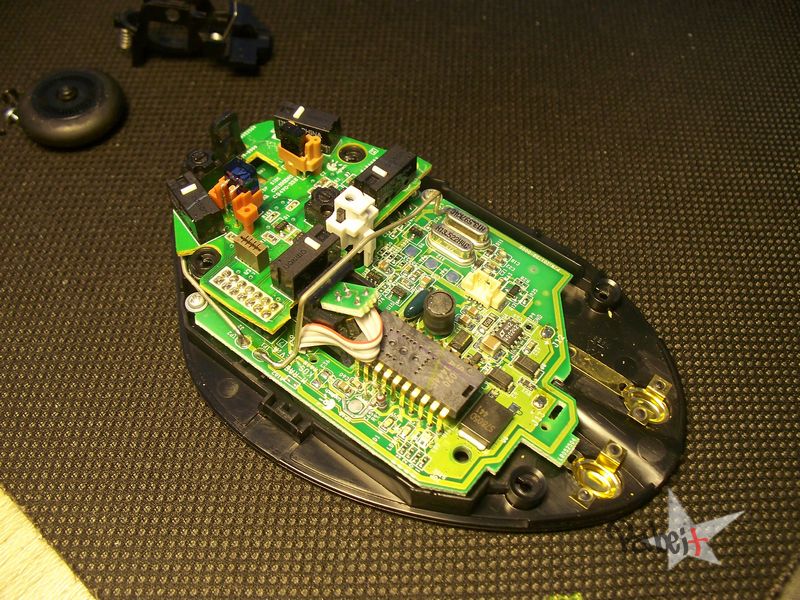

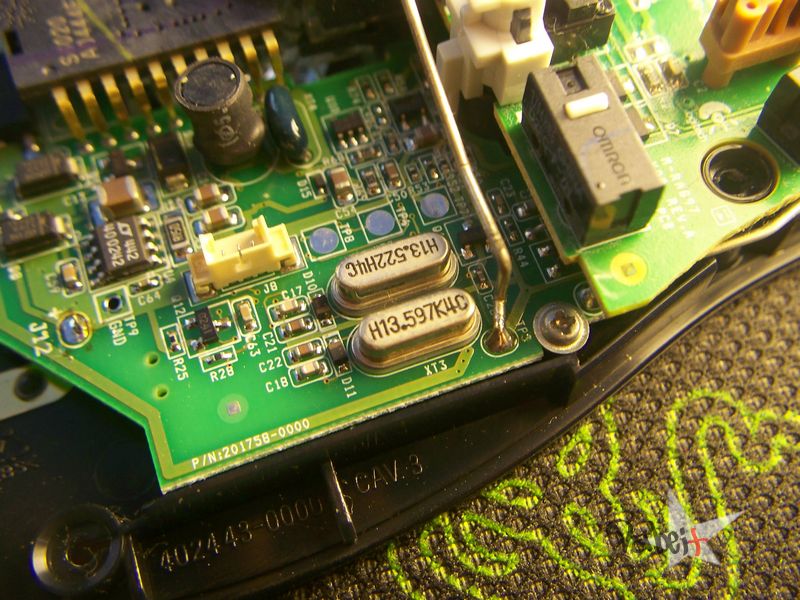

既然拆开了，顺便看下其他

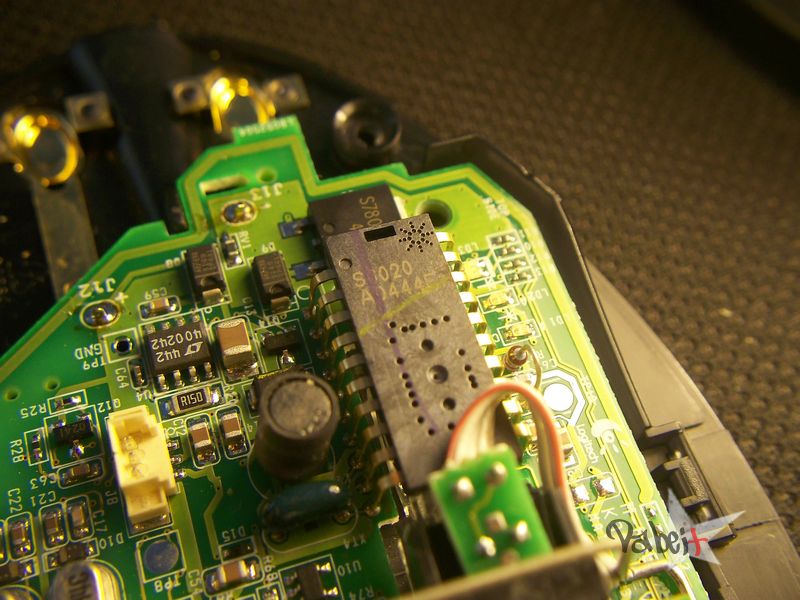

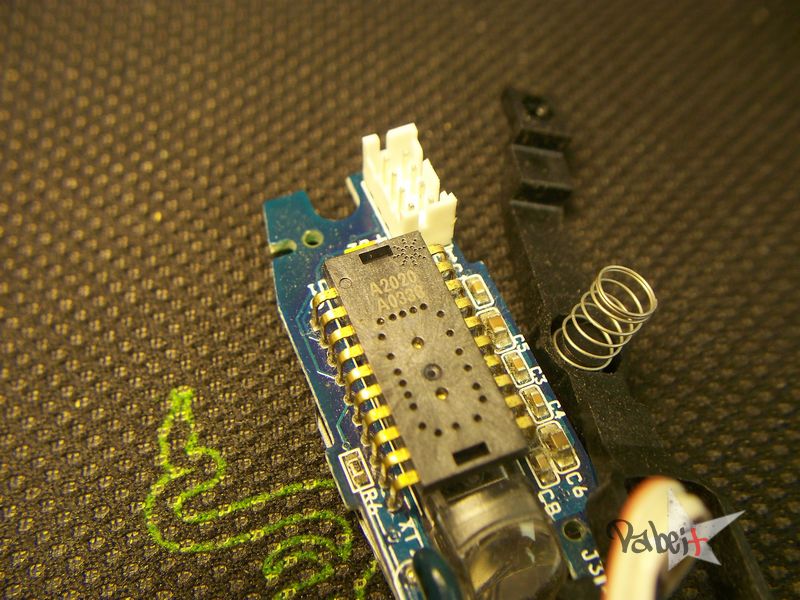

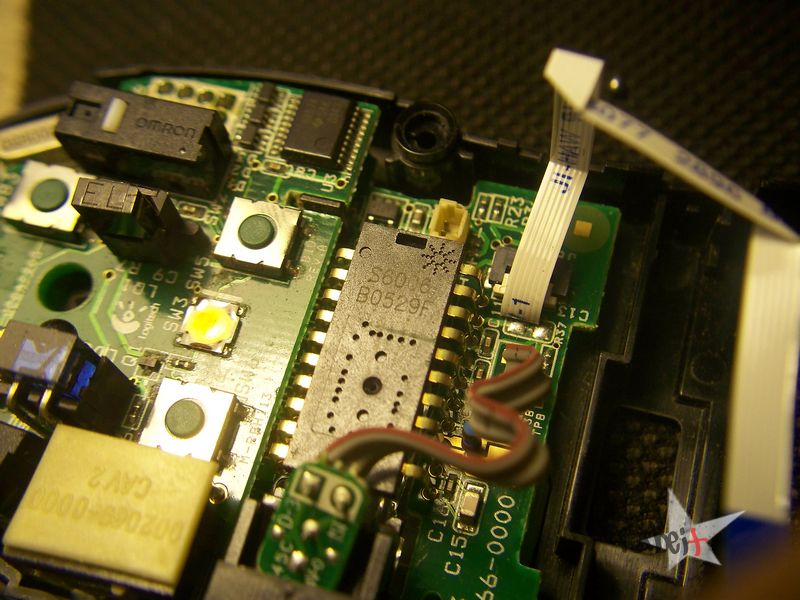

下面的芯片就不多说咯{:1_032:}

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

MX700

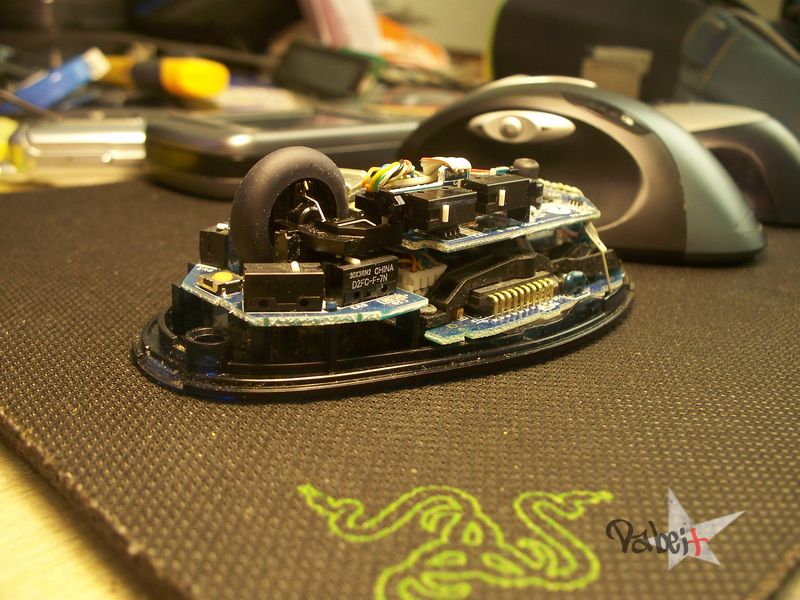

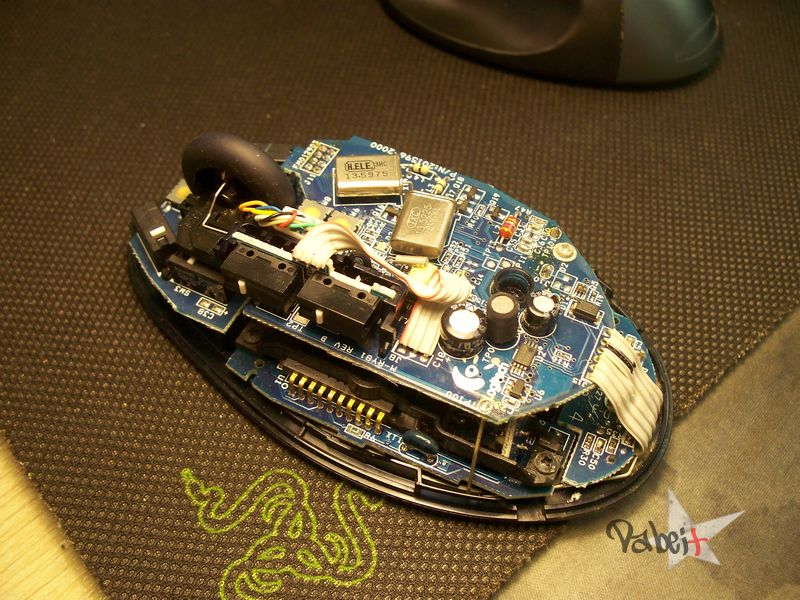

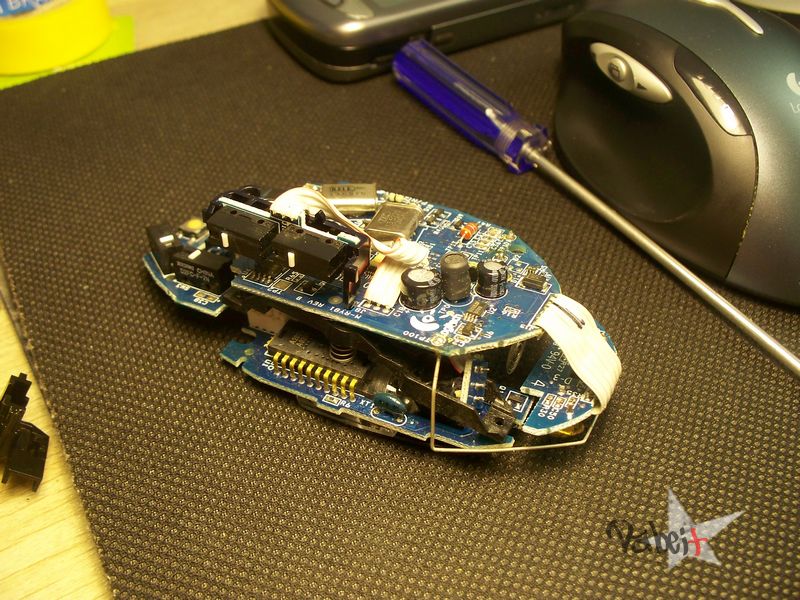

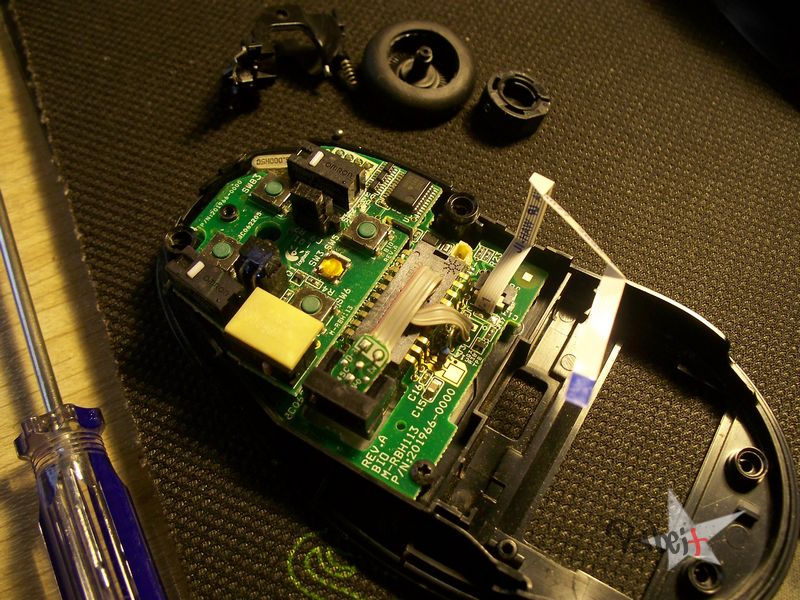

拆开之后给人的第一感觉就是内容很丰富哦！。。

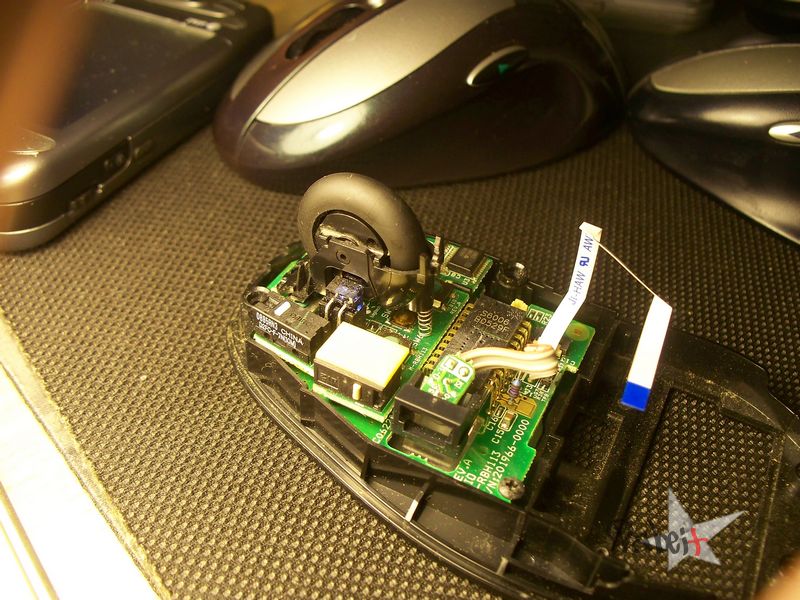

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

罗技很会盖楼

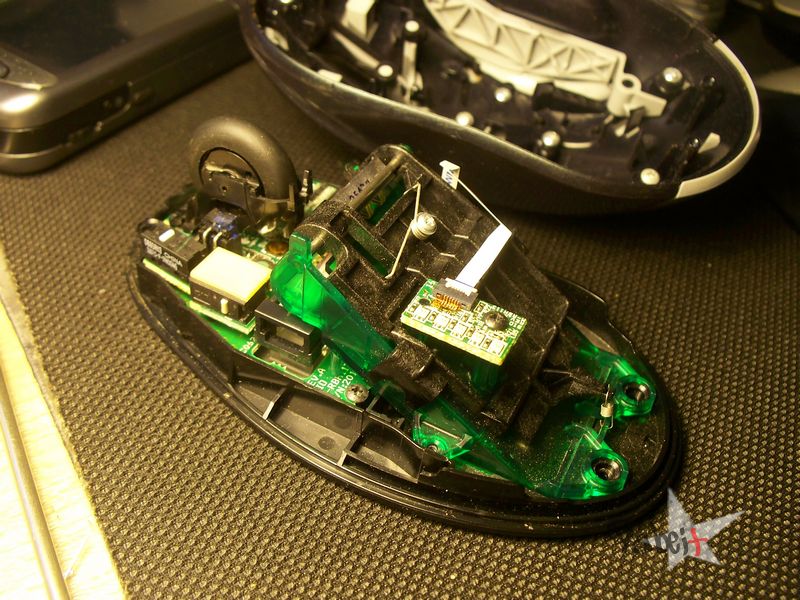

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

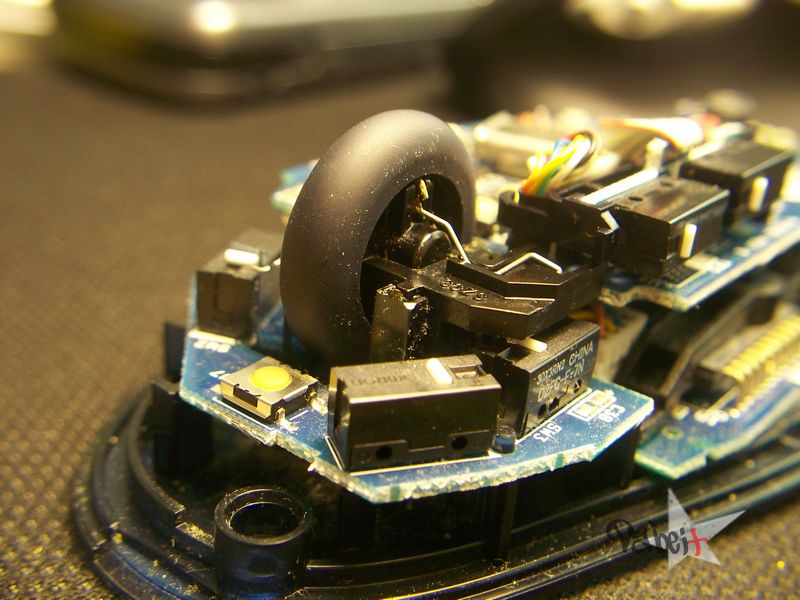

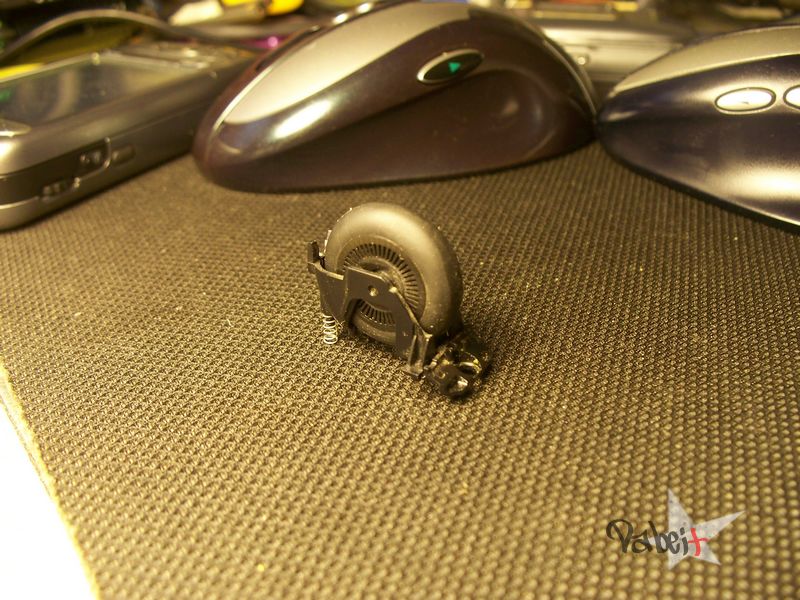

MX700的滚轮部分，其实跟MX5系列和MX310等的滚轮总成是一样的，同样进行了类似MX1000的处理。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

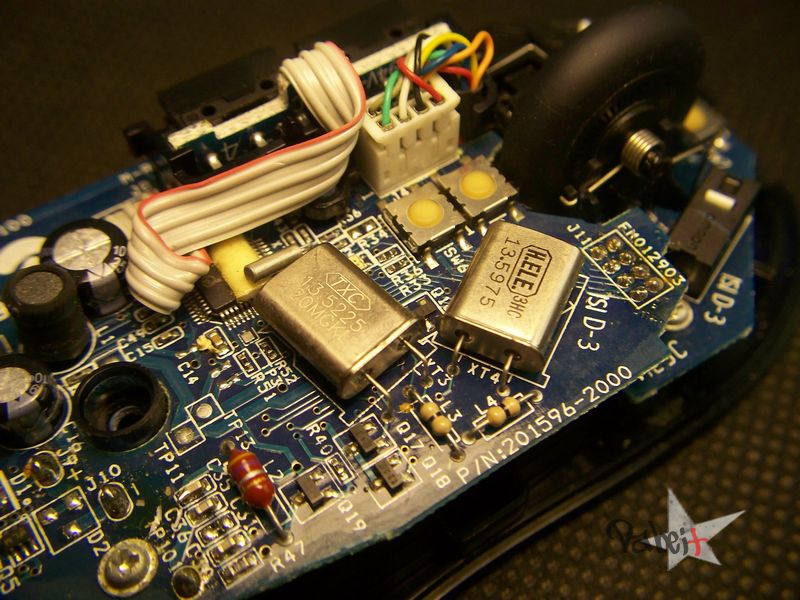

看下其他部分。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

天线在屁股上。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

G7拆解

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

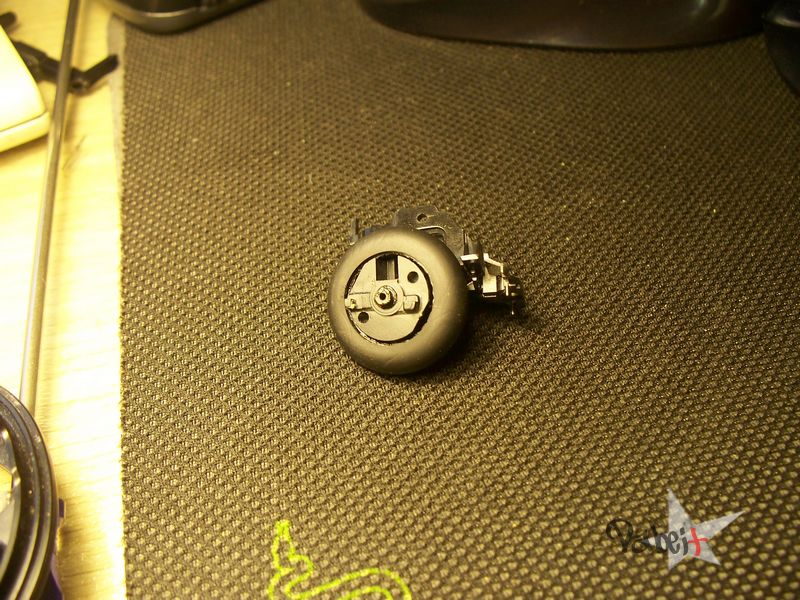

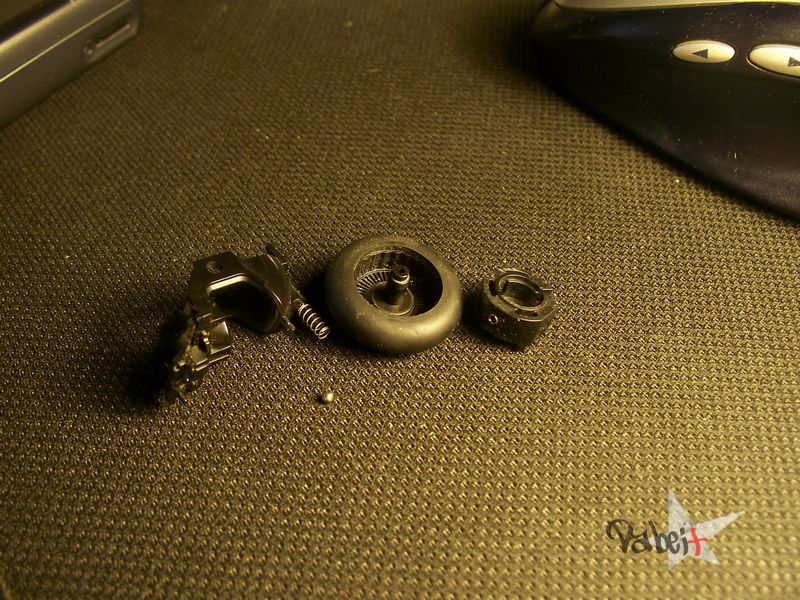

G7的滚轮有所区别，这样的设计也出现在小时候变形金刚玩具的某些关节上面^_^

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

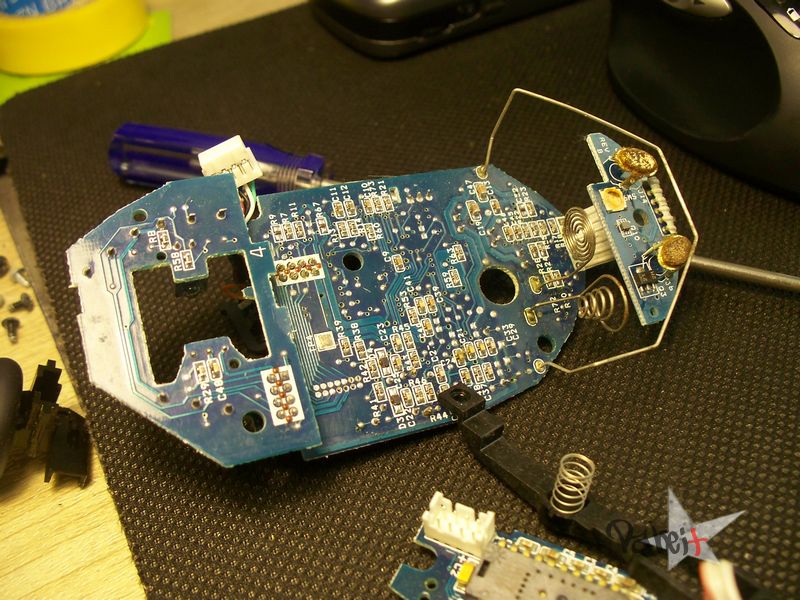

拿掉电池盒，集成度高了很多。。科技在进步嘛。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

7N和侧键ZIP微动

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

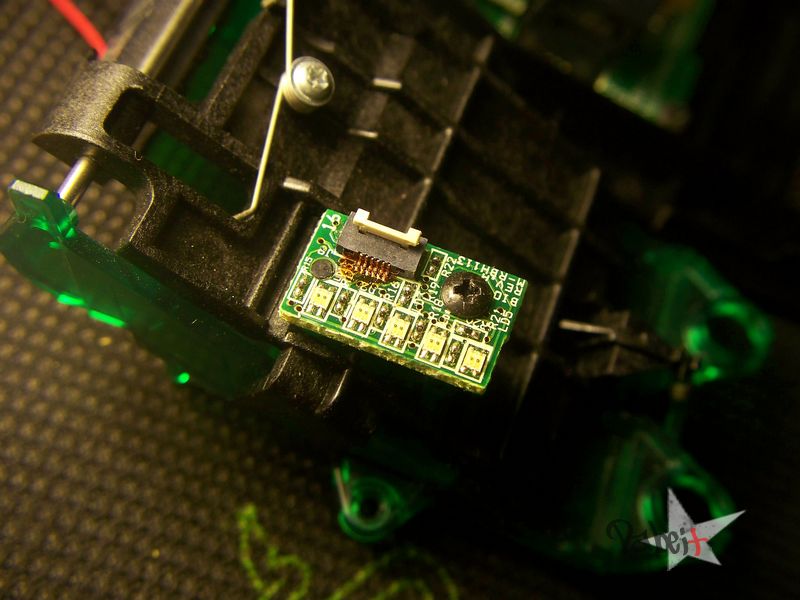

电池仓背上的LED

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

0人
已赞

微信分享赞收藏

回复

使用道具举报

我的人缘0

2楼

发表于 2010-1-19 21:52 只看该作者

本帖最后由 dabeit 于 2010-1-23 17:43 编辑

再上两个鼠标拆解吧，前两天去了下外地，没来得及上

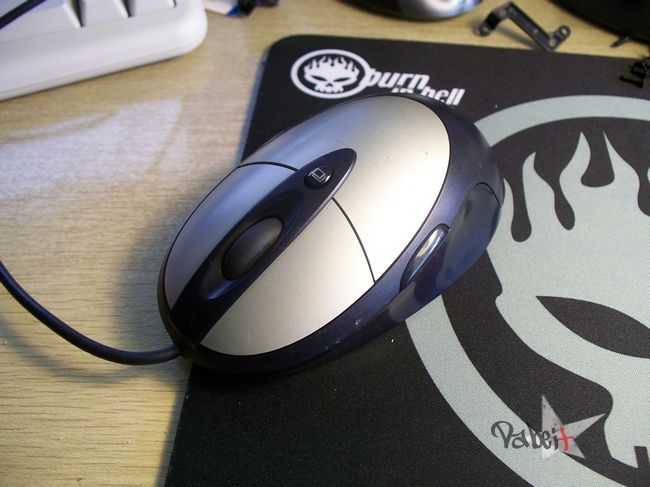

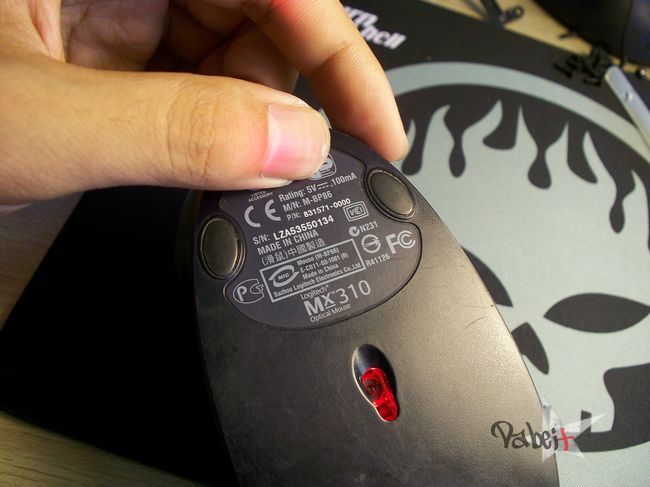

先来MX310

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

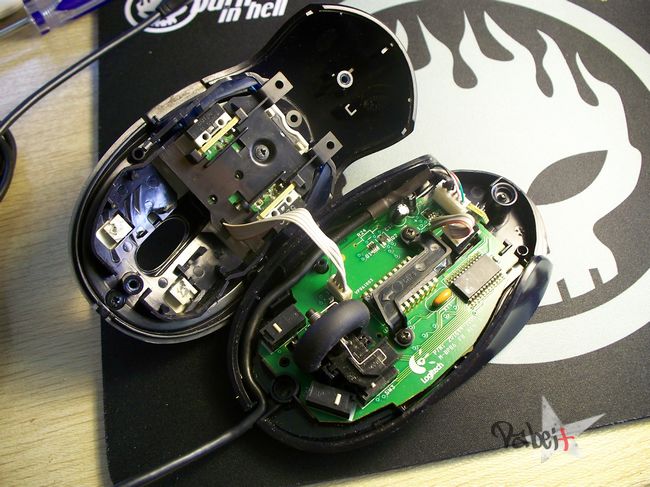

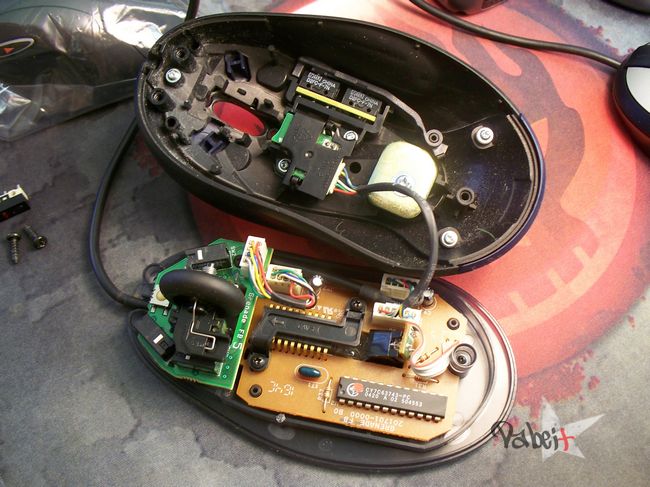

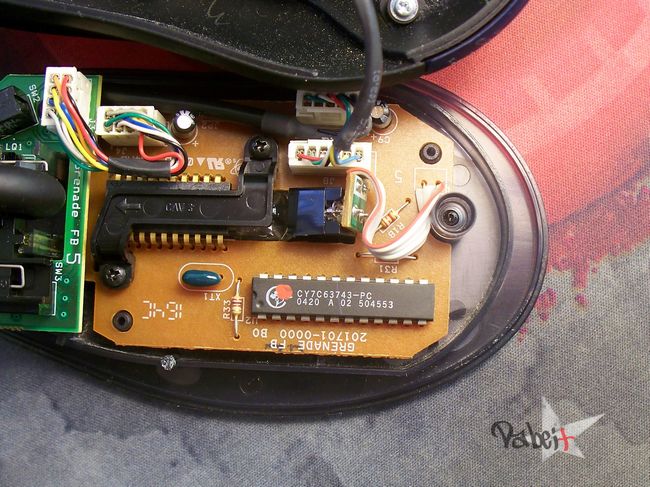

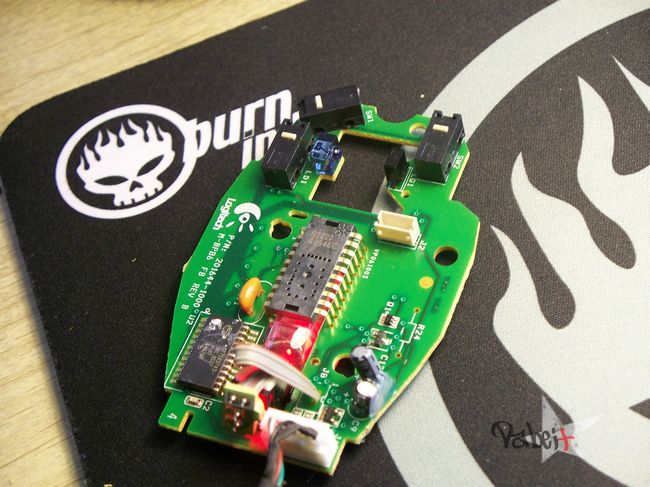

俩螺丝拆掉很容易就打开了，电路板不算复杂，样子还不难看

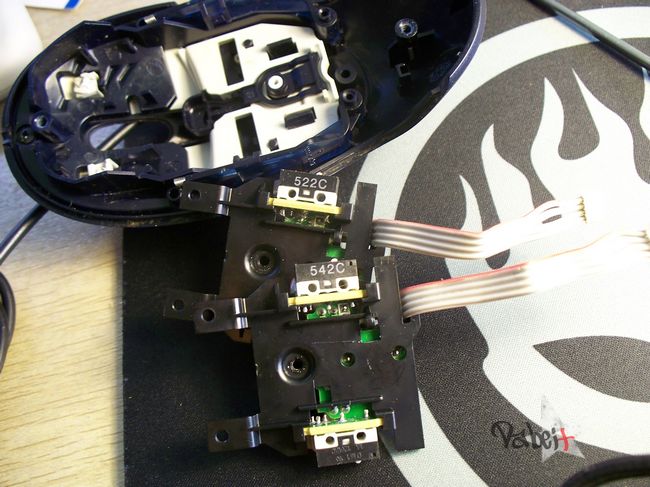

按键那三个微动都是ZIP，虽然主流的观点推崇欧姆龙，但是个人觉得ZIP这个开关也蛮爽，东西都是试过才晓得

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

同MX5系滚轮

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

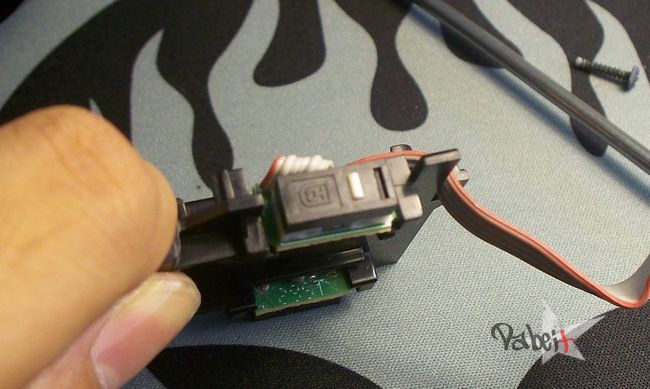

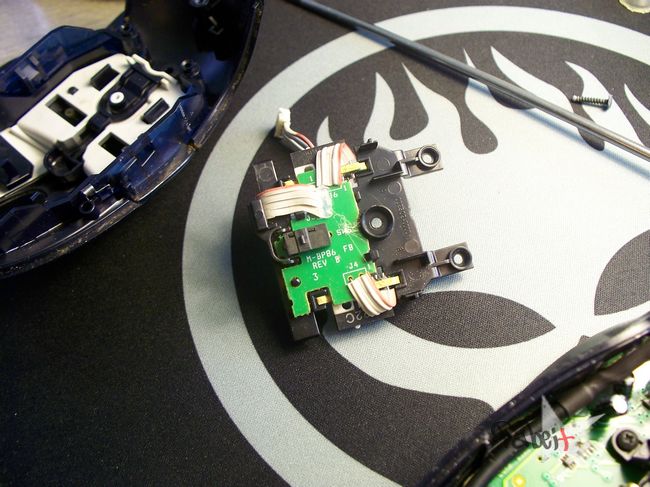

手里的两个MX310发现侧键微动都是CH的，而且型号也不一样，最明显的区别就是压力区别。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

虚了。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

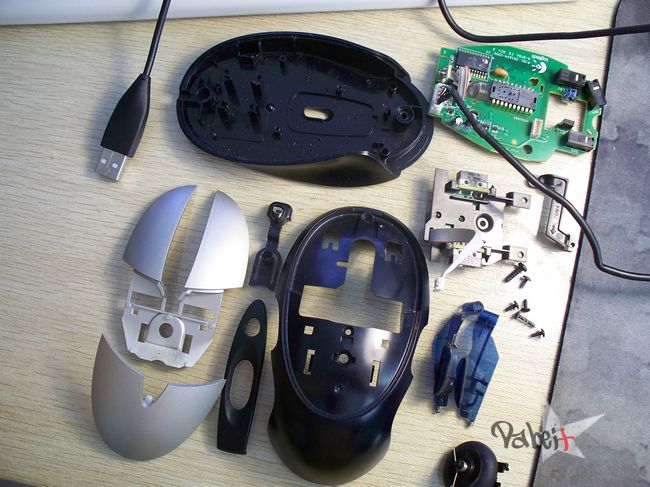

大卸八块之后

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

MX510照片不多。。里面基本上样子和MX500差不多，电路板颜色难看点，还是MX500早期黑板好看

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。

【拆】偶的几个罗技鼠标拆解爆图（调整滚轮）。。。
