    乔思伯 UMX2 黑色侧透机箱入手已有半年多，因懒病晚期一直拖着没放开箱，倒是在其他产品开箱出过镜，最近终于空下时间来一发完整的开箱评测，说起来 UMX2 算是一款老产品了，13 年就有评测文章，不过即使放到现在仍然不失为一款工艺品般的机箱，之前评测我就说过，如今的机箱早已不满足于固定和保护电脑的单一功能，而开始更多地扮演起展示个性化的重要角色，乔思伯 UMX2 就是其中的佼佼者。

    UMX 系列属于乔思伯的旗舰型号，包括 UMX1 (Mini-ITX)、UMX2 (ATX) 和 UMX3 (M-ATX) 三种尺寸规格 ，根据颜色和侧透还细分为银色、黑色、红色以及侧透版，部分已停产。

规格：

型号	UMX2 侧透版本 BK
重量	净重 7.4KG
尺寸	200MM (宽) × 421MM (深) × 445MM (高)
材质	U 型主体及后板：2.5mm合金铝板 (拉丝阳极工艺) 左侧板：2.0mm合金铝板 (拉丝阳极工艺) 右侧板：透明亚克力 内部五金：1.0mm和0.8mm全黑化钢板
主板支持类型	ATX / M-ATX / Mini-ITX
驱动器位	3 × 3.5〞 1 × 2.5〞 1 × 笔记本吸入式光驱
散热系统	顶部：1 × 140mm风扇 (标配) 底部：2 × 120mm风扇 (标配) 后板：2 ×   80mm风扇 (选配)
CPU散热器限高	150mm
显卡限长	280mm
电源限长	160mm
扩展插槽	7 PCI
前置接口	2 × USB 3.0 2 × USB 2.0 1 × 耳机/麦克风

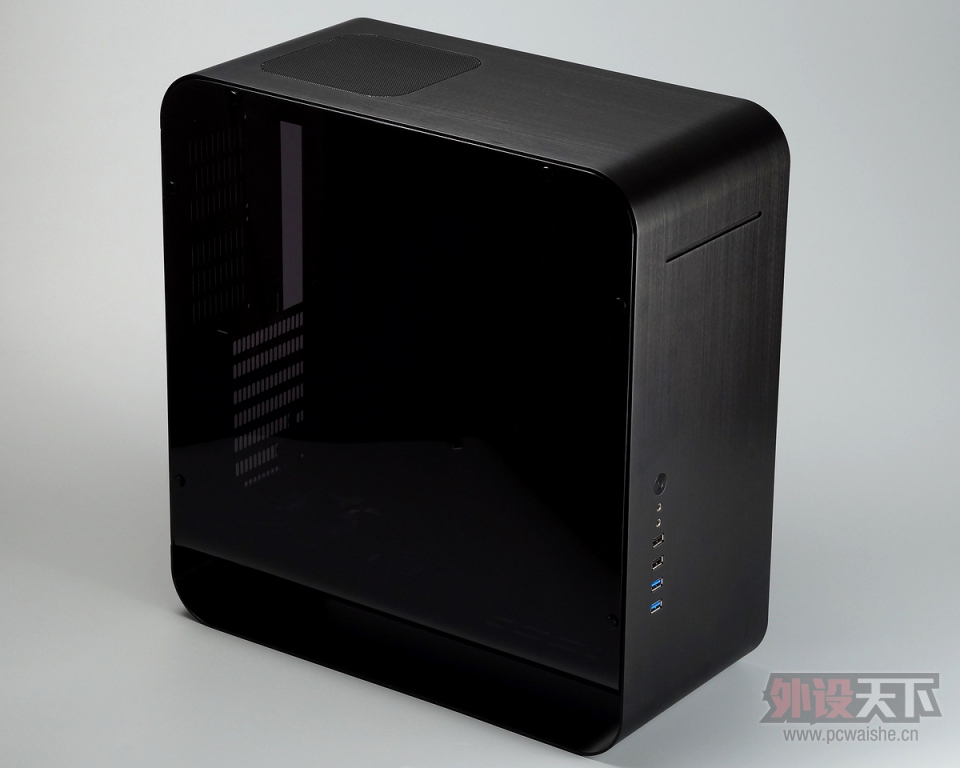

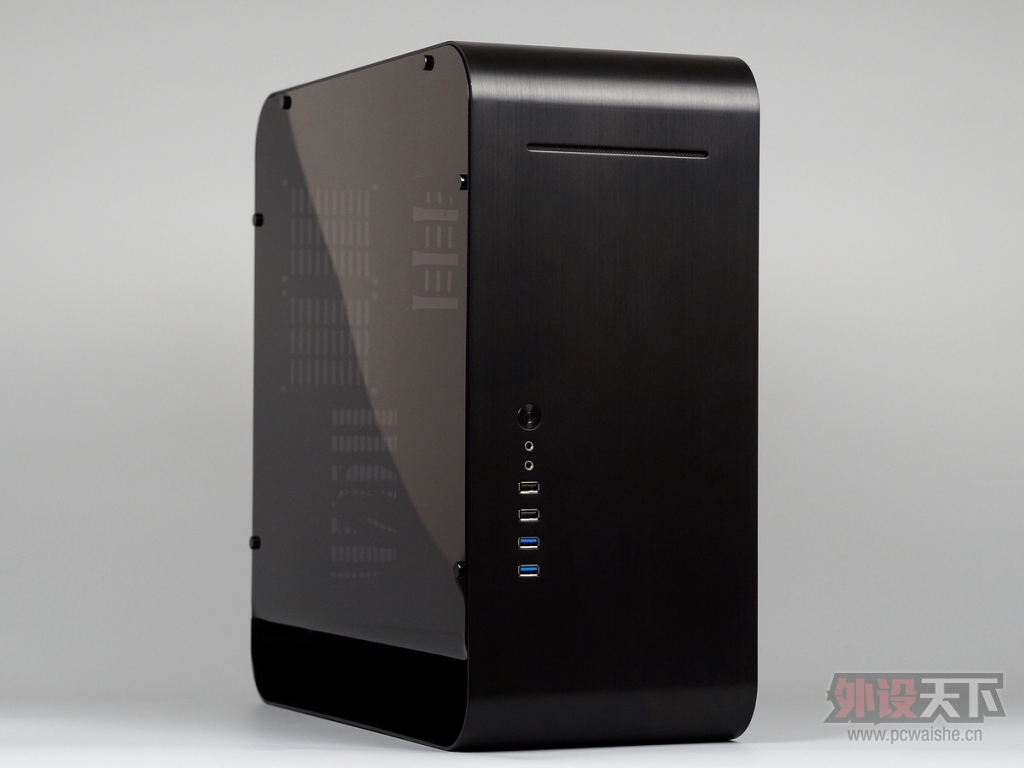

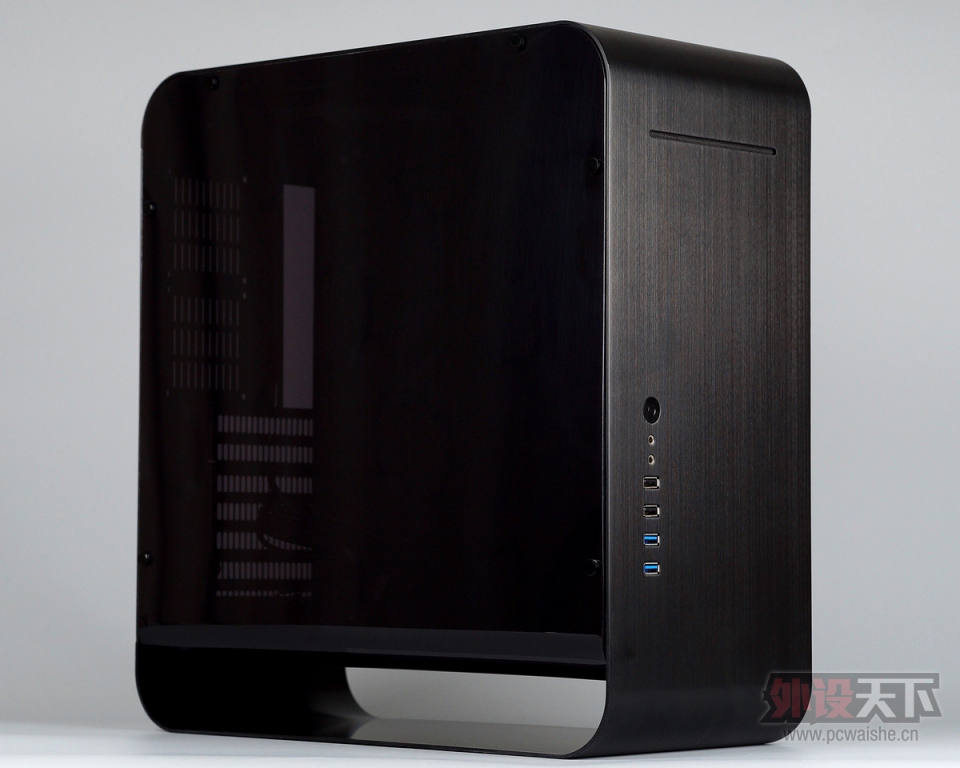

    乔思伯 UMX2 黑色侧透版是一款紧凑型 ATX 机箱 ，延续乔思伯惯用的阳极氧化铝和金属拉丝工艺，内外经过全黑化处理，并且加入时下流行的全透明侧窗，UMX 最大特点莫过于它的外观，金属铝拉丝带来的硬朗质感和圆弧角形成视觉反差，空中楼阁的造型更是 UMX2 点睛之笔，令人过目难忘，完全展示出乔思伯在外形工业设计的创新能力。



    乔思伯 UMX2 外壳采用一体成型工艺，前脸、顶部和底部由一张 2.5mm 厚度的超长铝合金面板打造，经过几道弯折最后与背部衔接起来，使得整体线条极为简约，对制造工艺尤其弯曲部分做工是一项极大的考验。

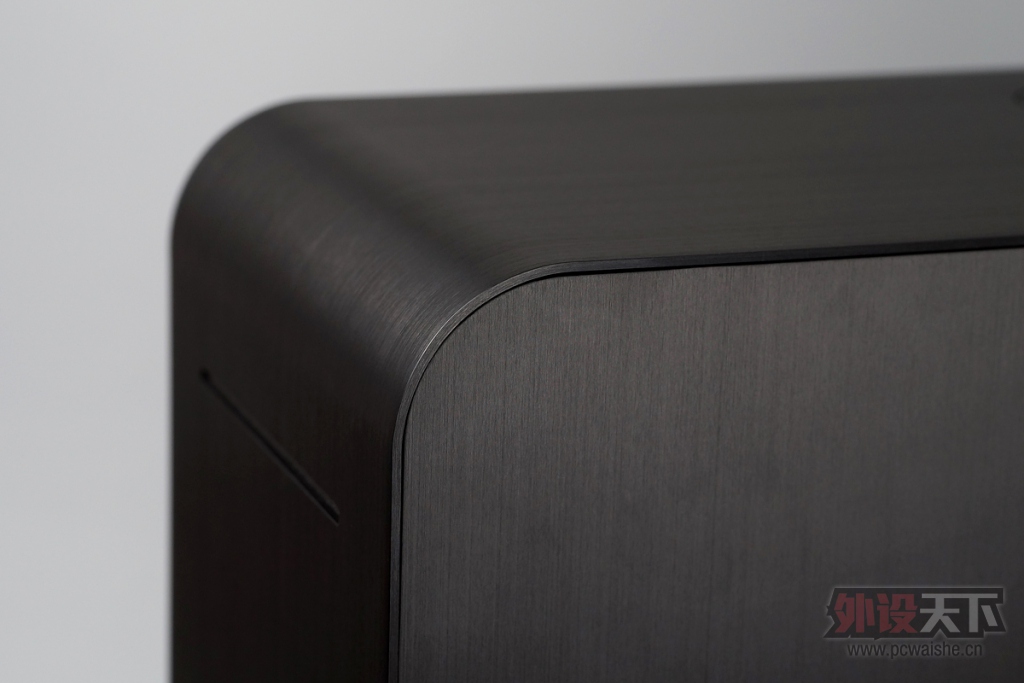

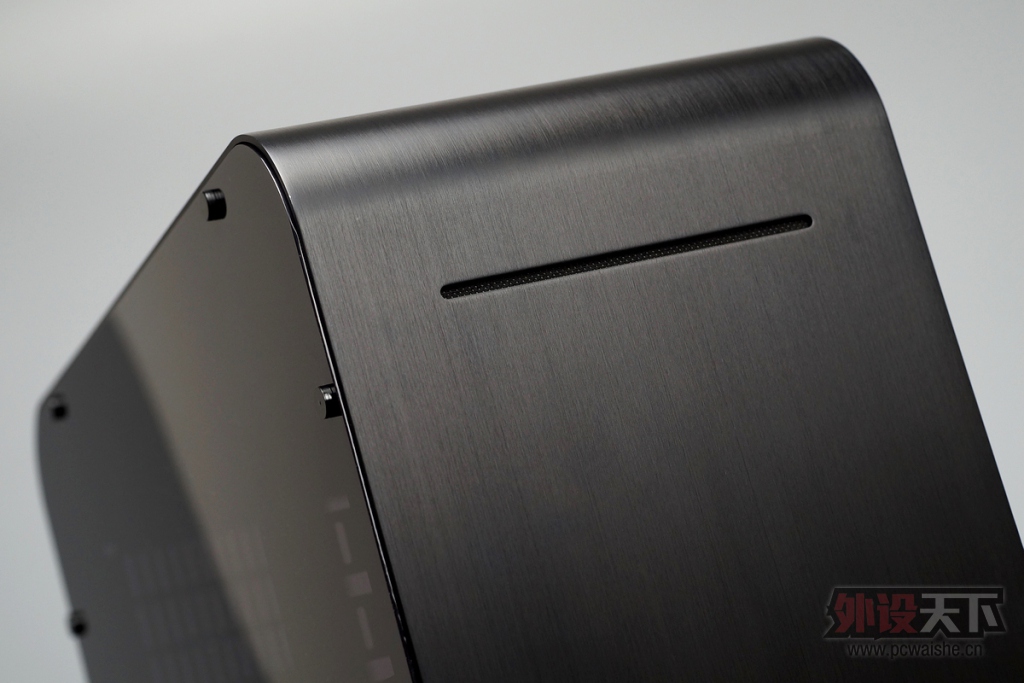

    圆角过度流畅自然，拉丝纹理均匀细腻，做工保持乔思伯以往优质水准，靠近顶端提供一个吸入式光驱的安装位置 (带防尘保护)，即便不使用也能起到不错的修饰效果。

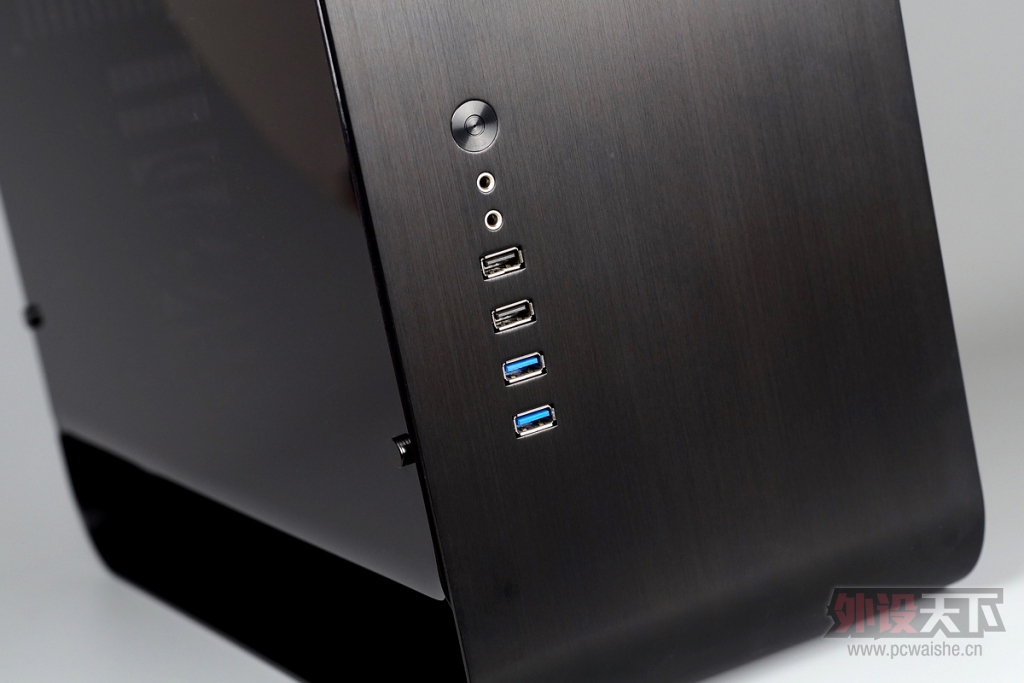

    UMX2 机箱 I/O 区域放到前脸下侧，前置电源按钮、硬盘指示灯、耳机/麦克插孔、2 个 USB 2.0 和 2 个 USB 3.0 接口，无论移动存储还是扩展性能都能满足多数用户需求，同心圆纹理的电源按钮增色不少。

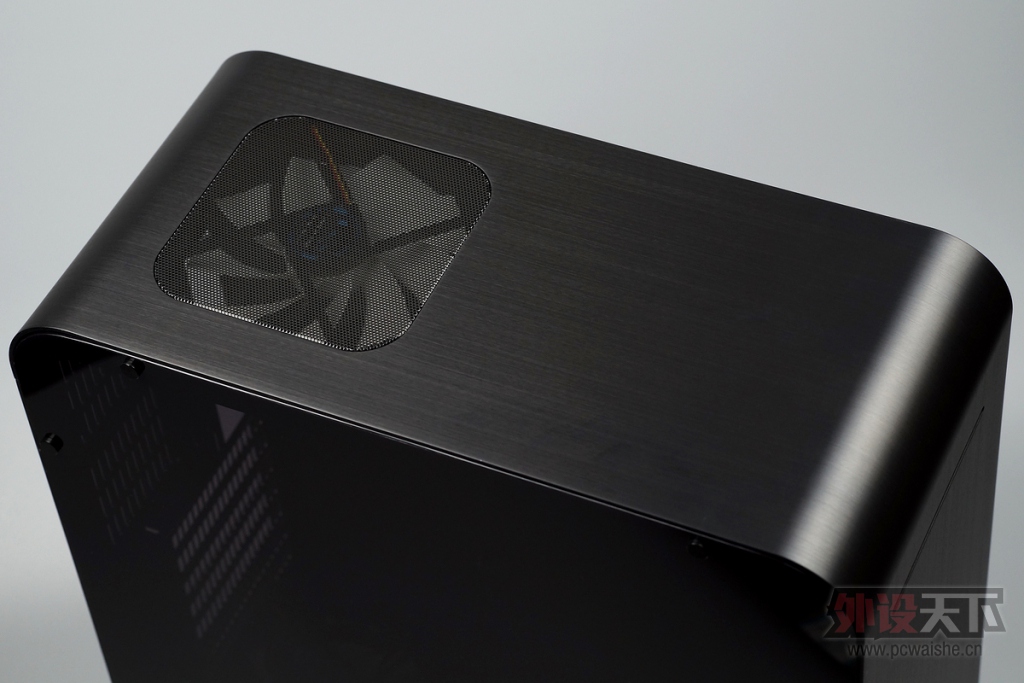

    顶部配置一个 140mm 风扇增强机箱的散热性能，虽然搭配的风扇防护网罩卖相不差，不过我觉得还是取消顶部风扇位保持整体统一为好，毕竟乔思伯 UMX2 最大特点在于外观造型，至于散热可改成依靠机箱后置风扇完成。

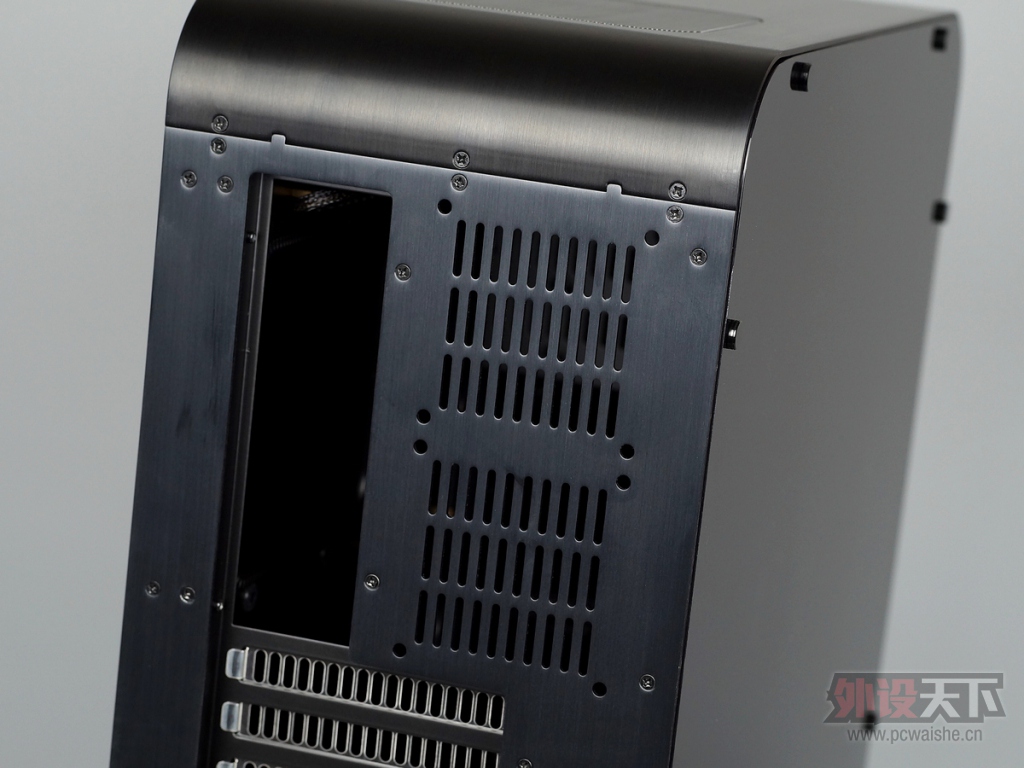

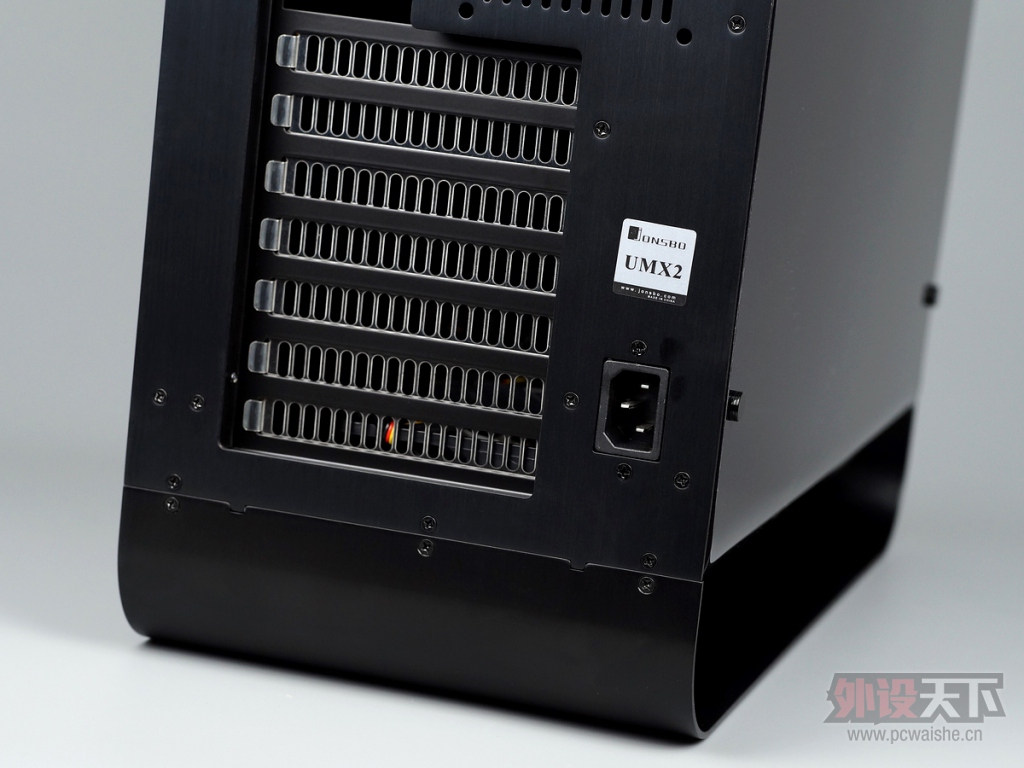

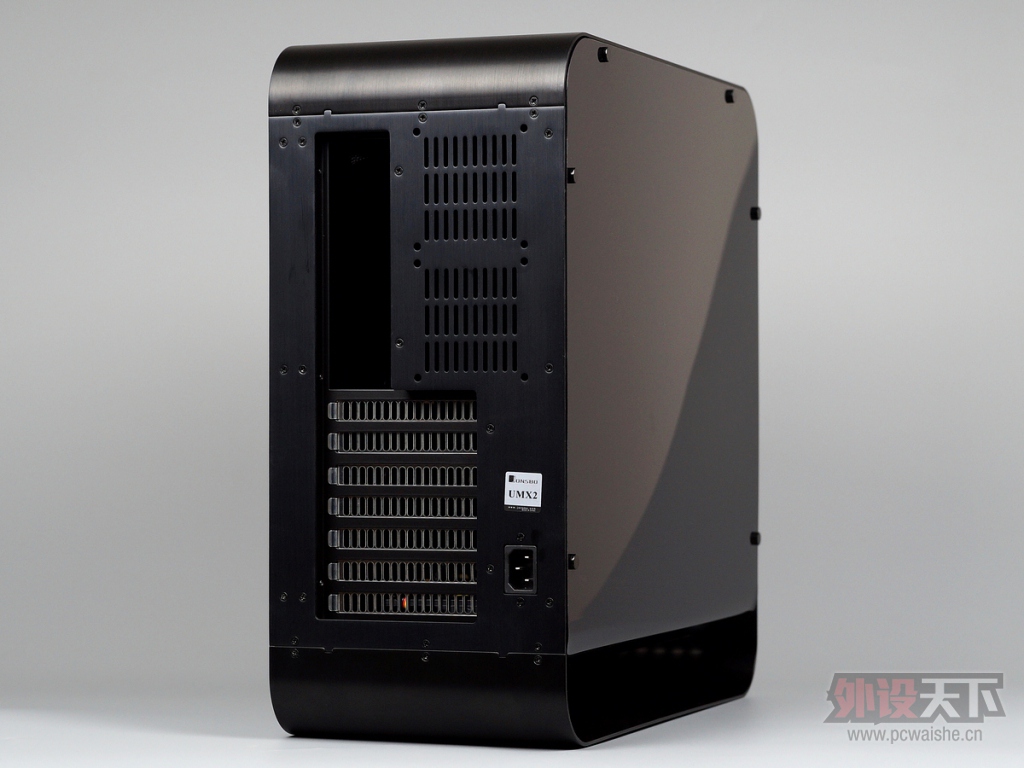

    UMX2 背部预设 2 × 80mm 风扇位，估计机箱宽度受限而没有使用 120mm 规格设计。

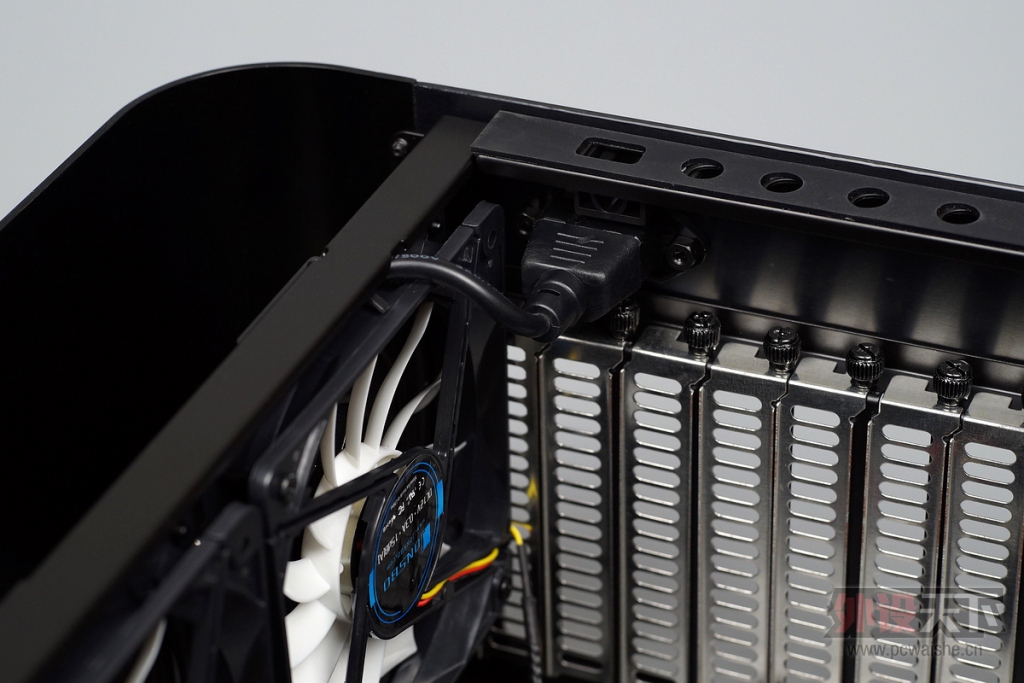

    银色的 PCI 插槽挡板支持重复拆装，并开有大面积散热孔，PCI 挡板是整个机箱中唯一没有黑化的部分。


    底部面板和顶部对称一致，取消常见的橡胶脚垫，移动时当心避免留下划痕。

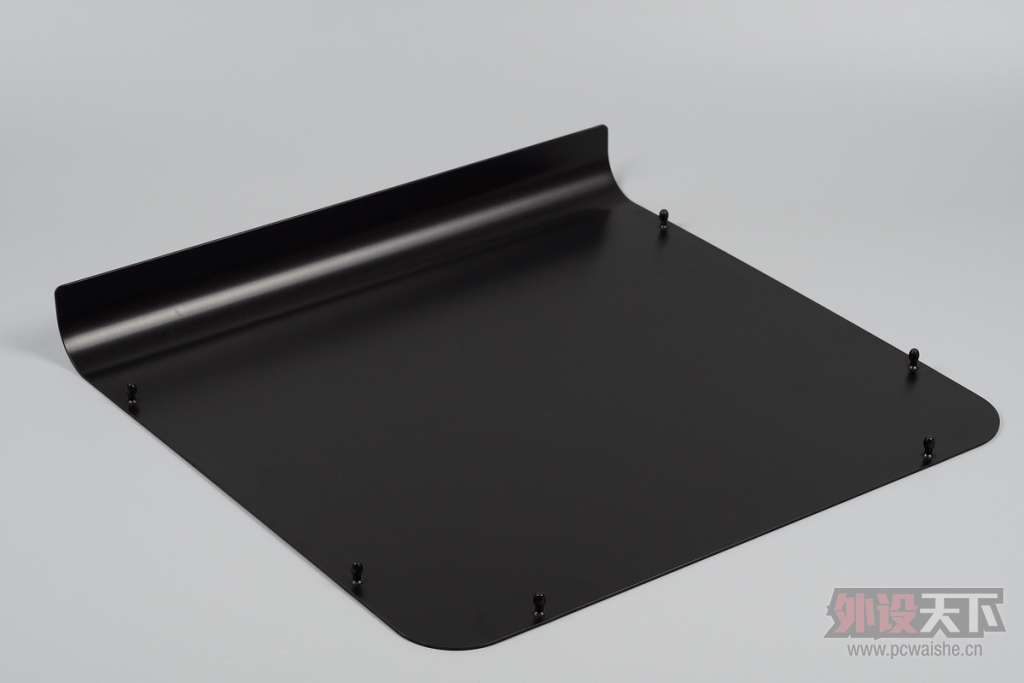

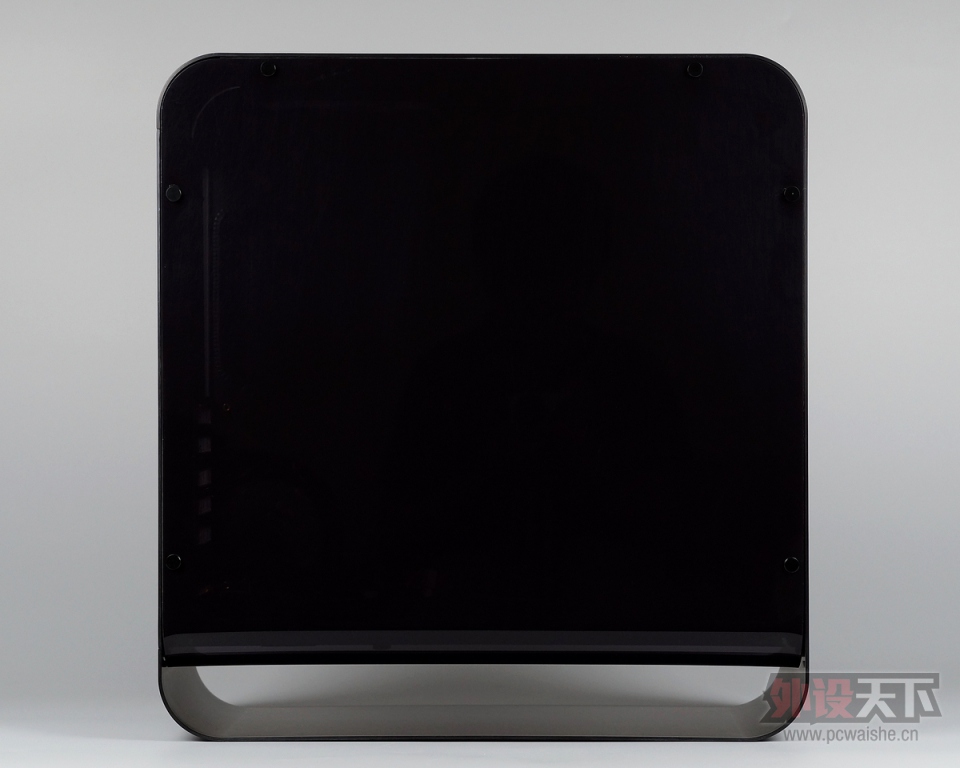

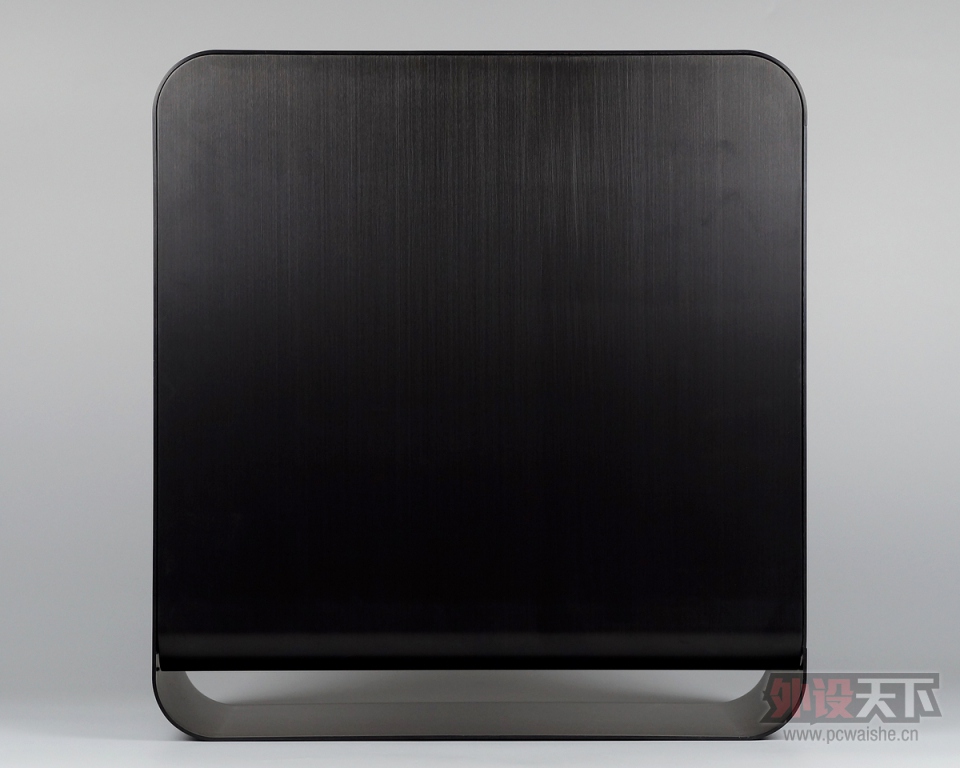

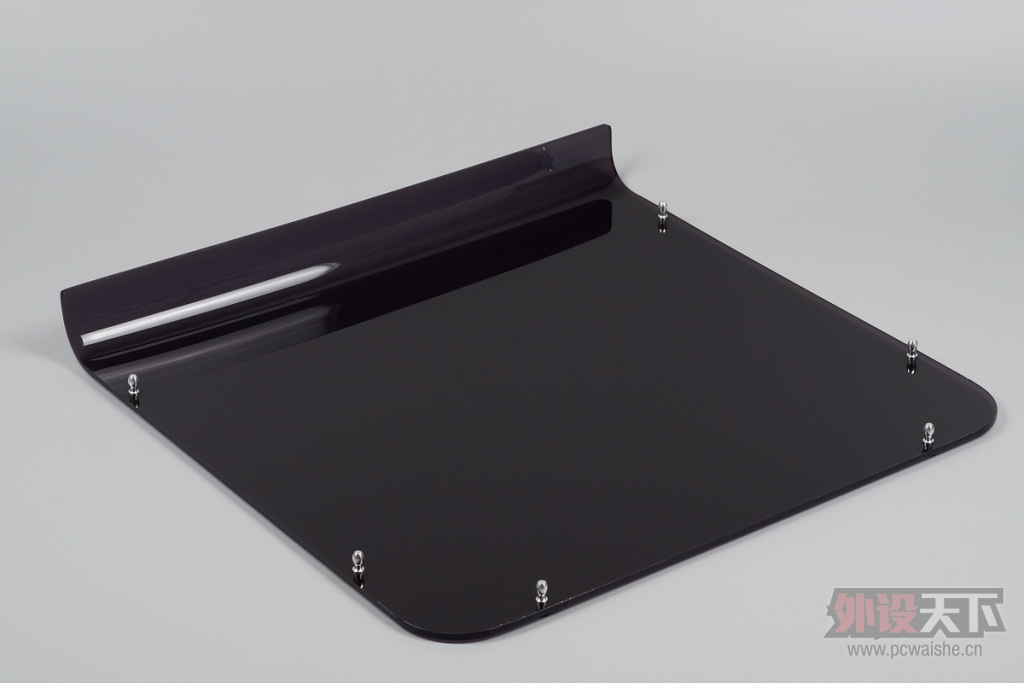

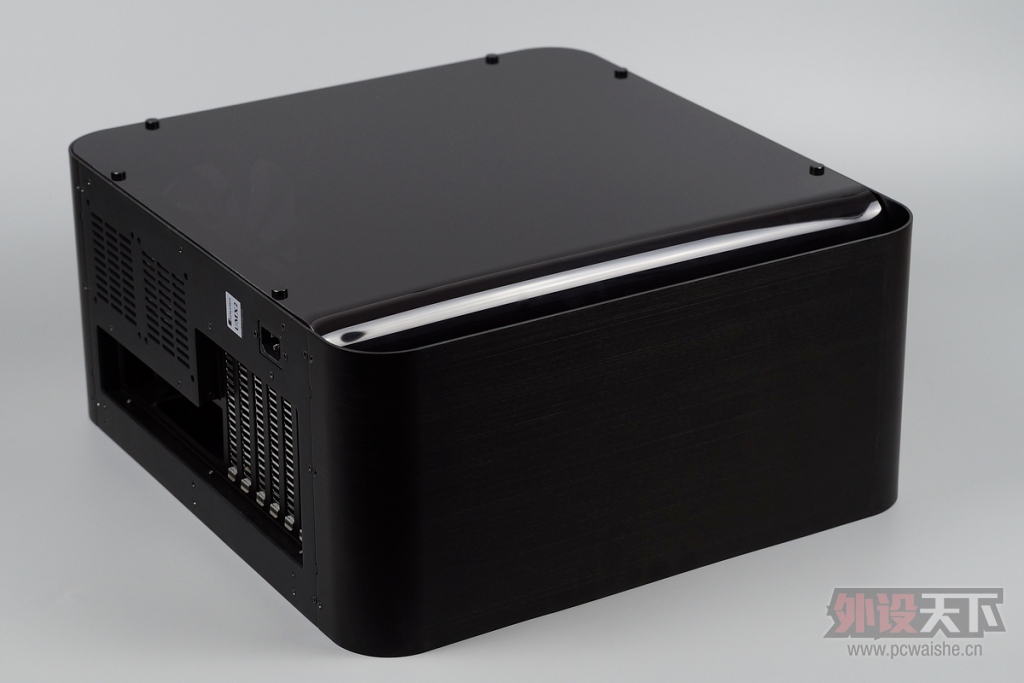

    左侧板 (背板走线一侧) 采用 2.0mm 阳极铝拉丝材质，右侧板则是一块完整的亚克力，没有金属部分，这样机箱内部所有的硬件及结构都能一览无遗。



    两块侧板同样有一道圆润弧形。

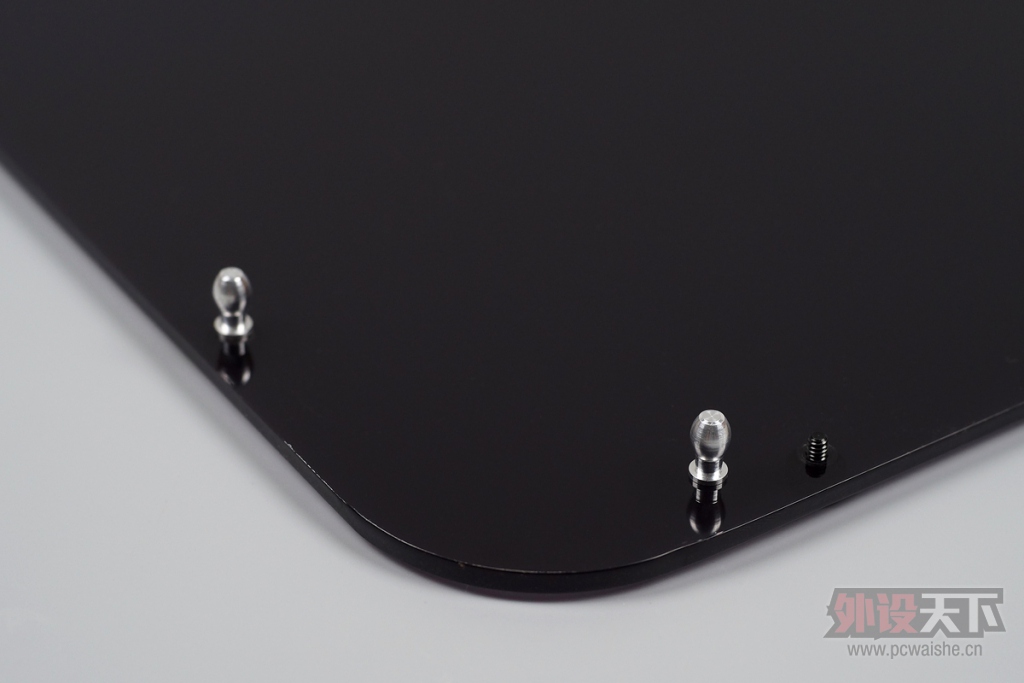

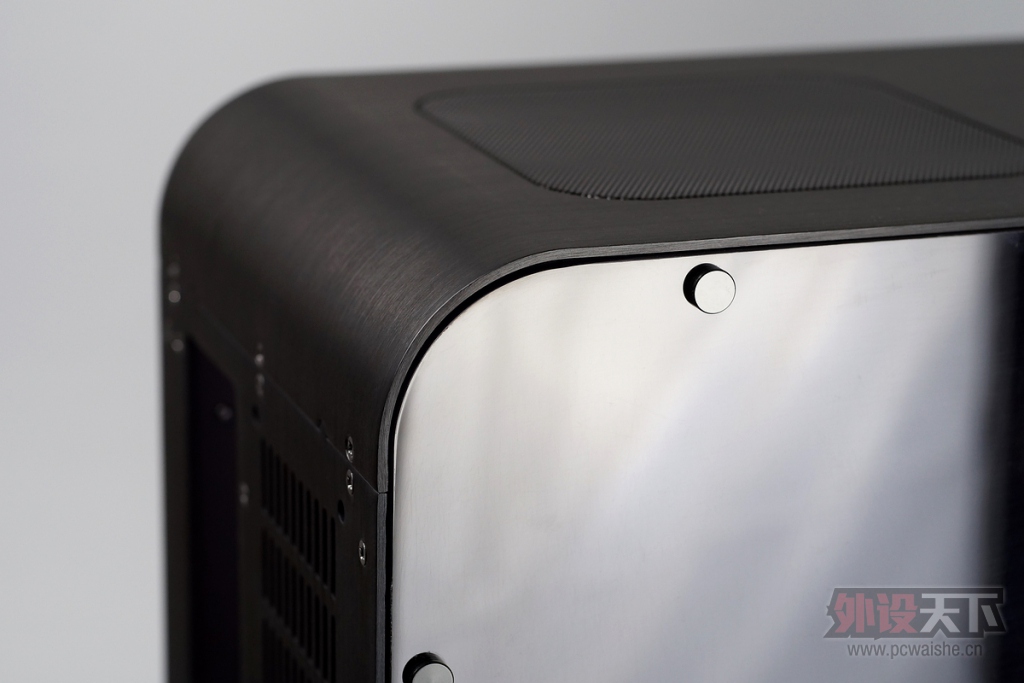

    侧板采用免工具安装方式，一直很好奇这种全透明亚克力或玻璃材质的侧板是如何实现固定安装的，其实挺简单，机箱内设定位卡扣，然后通过螺柱锁住侧板，侧板和机箱的间隙还配备 1.6mm 厚度的硅胶减震垫，解决侧板共振和优化噪音。需要当心的是，卡扣的力道不足以支撑机箱重量，移动 UMX2 着力点不要放在侧板身上以免脱落。



    由于四边圆弧弯曲，对于侧板贴合的难度更上一层楼，UMX2 虽谈不上严丝合缝，但看得出间隙整齐，做工的确不错。亚克力侧板的厚度要大于铝合金侧板，所以如图上显示，亚克力一侧的侧板实际略微鼓起来，因为原来的非侧透版两侧都是铝合金面板。

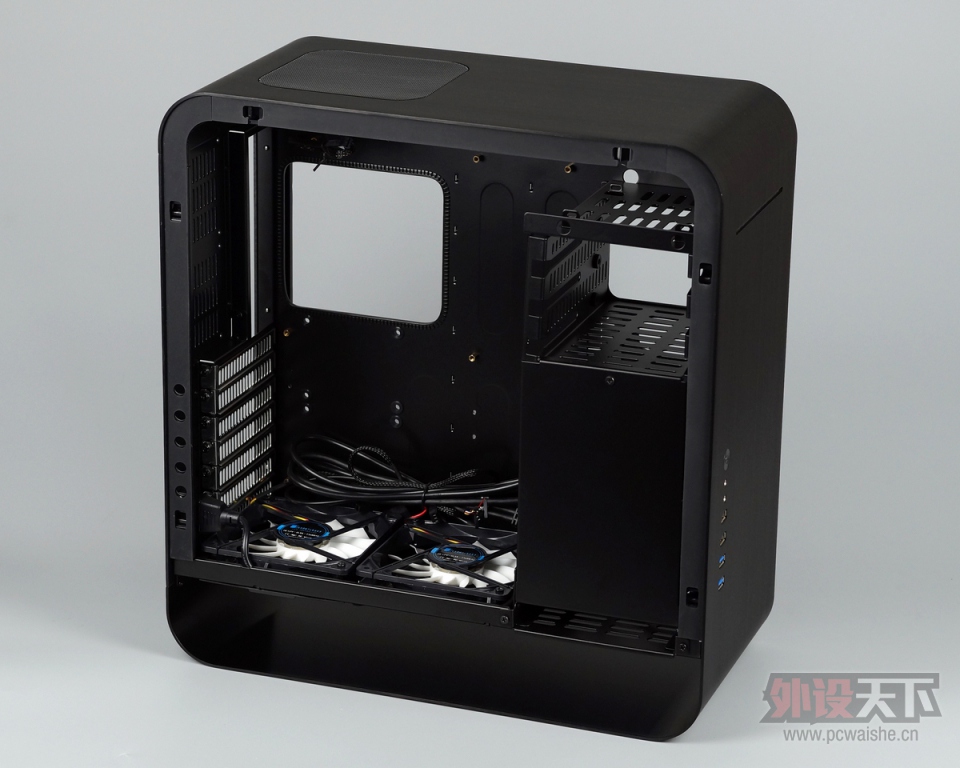

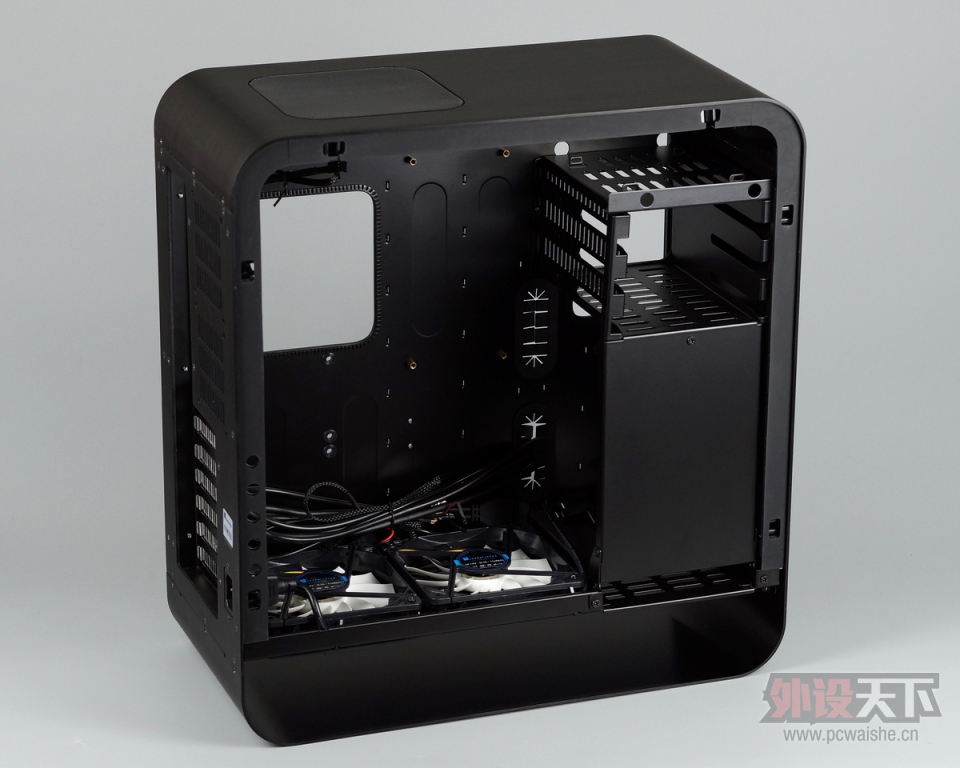

    乔思伯 UMX2 黑色侧透机箱内部多角度赏析，内部金属板材包括 I/O 线缆也都是全黑化处理。



    乔思伯 UMX2 内部结构设计巧妙而新颖，电源位隐藏于前侧的可拆卸支架，而不是以往传统的下置电源后出结构，因此给机箱下缘腾出空间用于进风，改善全铝机箱散热不足的缺点，同时没有牺牲太多兼容性，UMX2 能在相对有限的空间内安装全尺寸 ATX 主板，支持 280mm 长度的高端显卡以及 150mm 高度的塔式散热器。

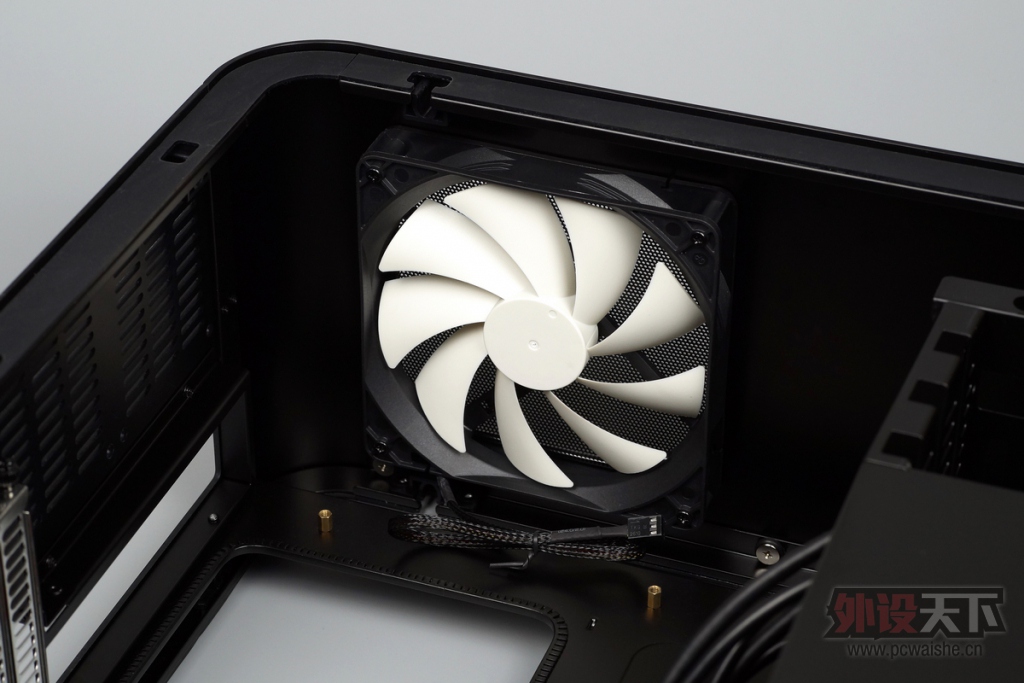

    顶部标配 1 个 140mm 风扇，3pin 接口，最高转速 900 RPM，出风通道。

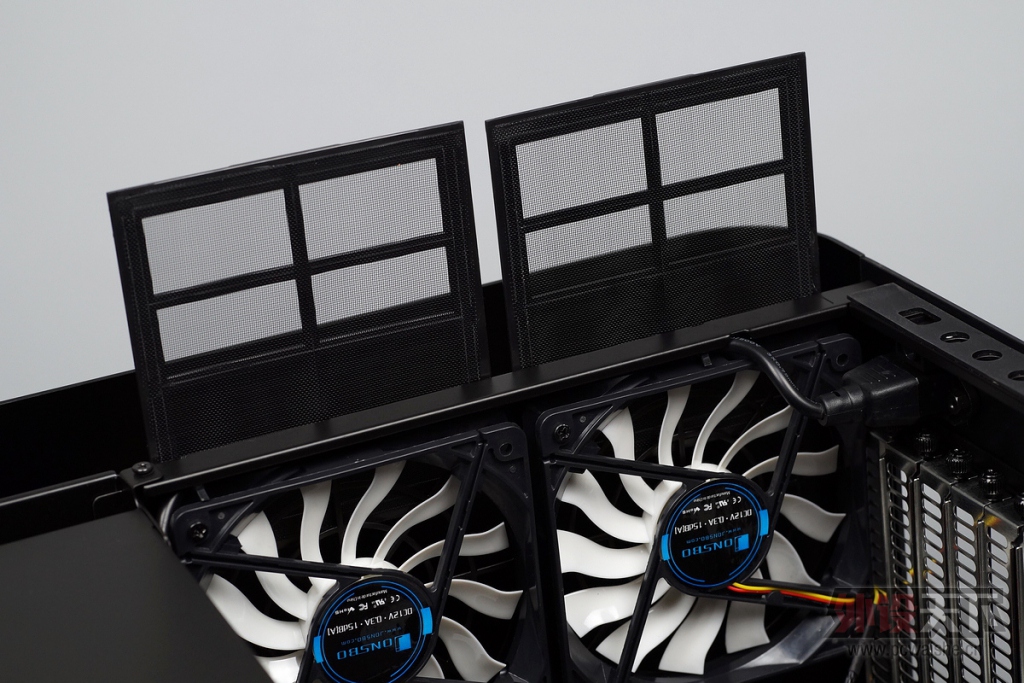

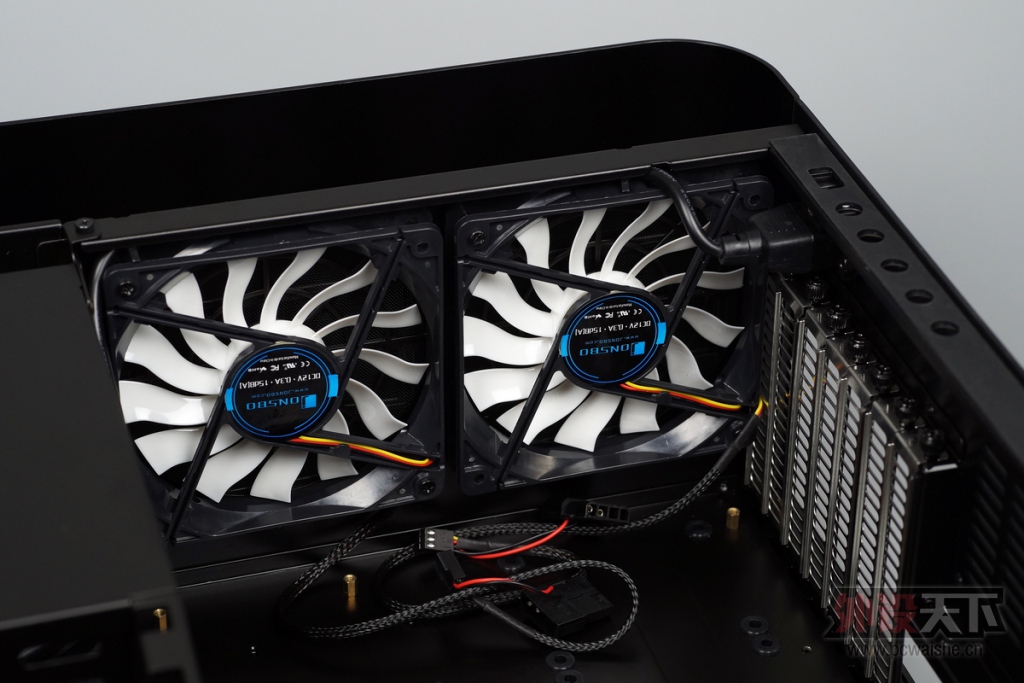

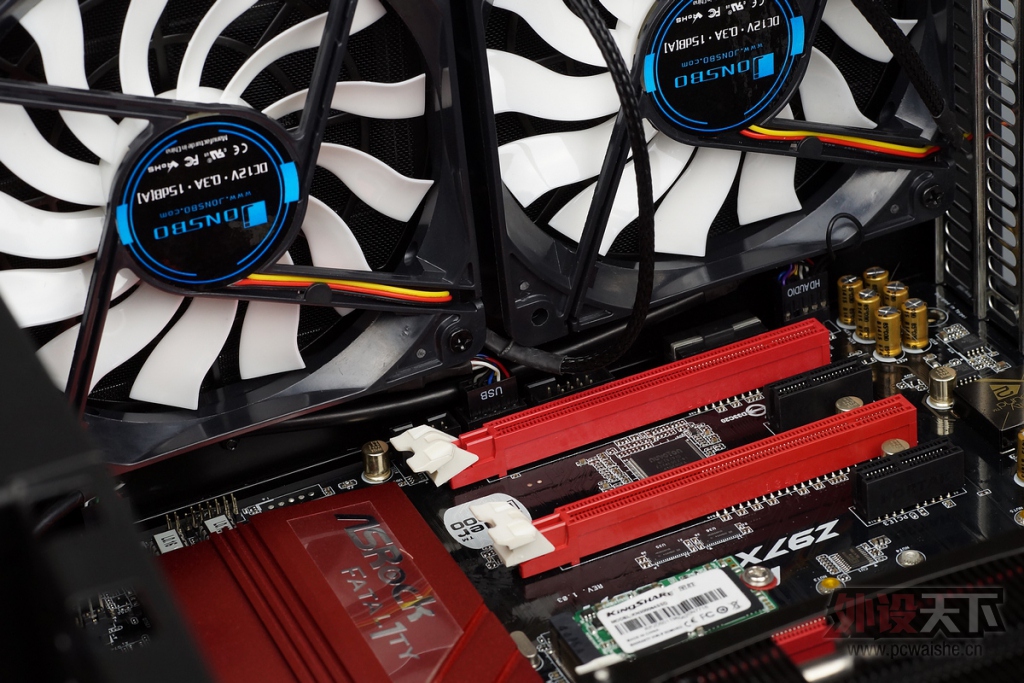

    底部隐藏 2 个 120mm 风扇，3pin+D型接口，DC12V 0.3A，最高转速 1100 RPM，进风通道，总体形成二进一出的机箱气流风道，不要忘了背部还预留 2 个 80mm 风扇位，UMX2 散热性能相当可观，而且标配的风扇转速不高比较静音，其他铝机箱所能提供的风扇位普遍少于 UMX ，因为过多散热孔会降低机箱整体颜值，UMX2 空中楼阁式的设计，从底部进风正好没有此顾虑。


    进风口配备防尘滤网，免工具固定。

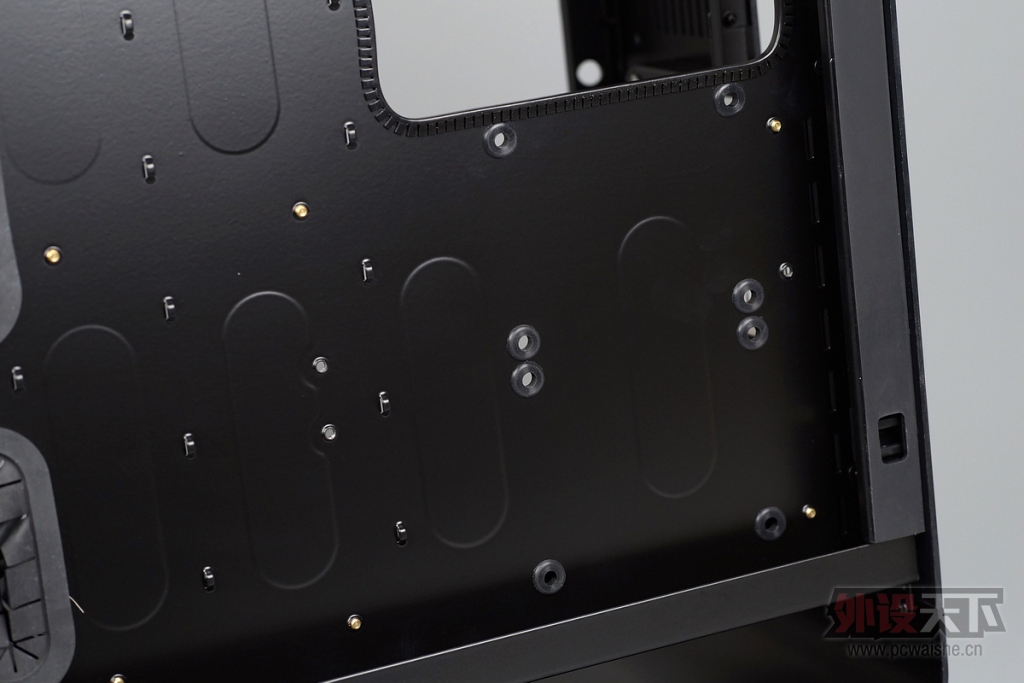

    UMX2 外壳采用2.5+2.0mm 阳极铝板，内部五金则采用1.0+0.8mm 黑化钢板，用料很是扎实。

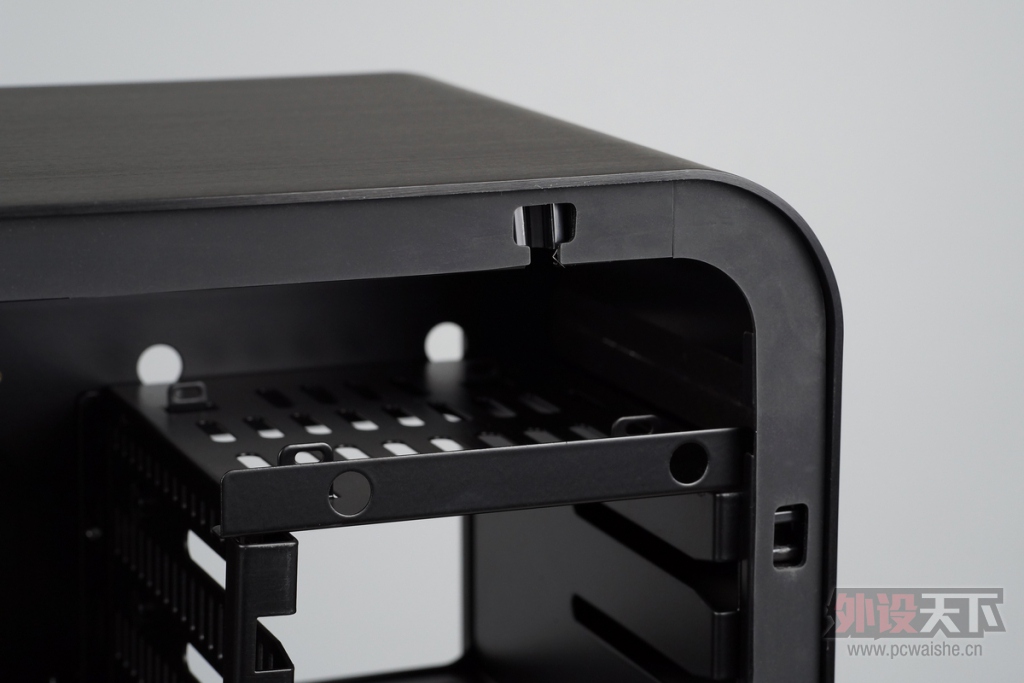

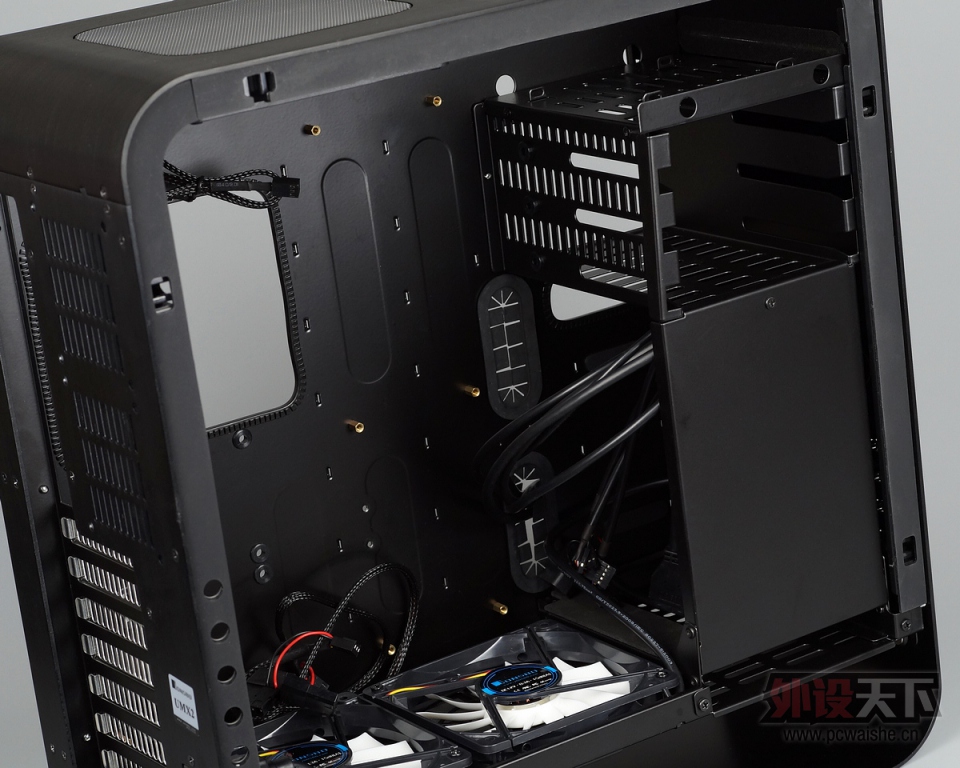

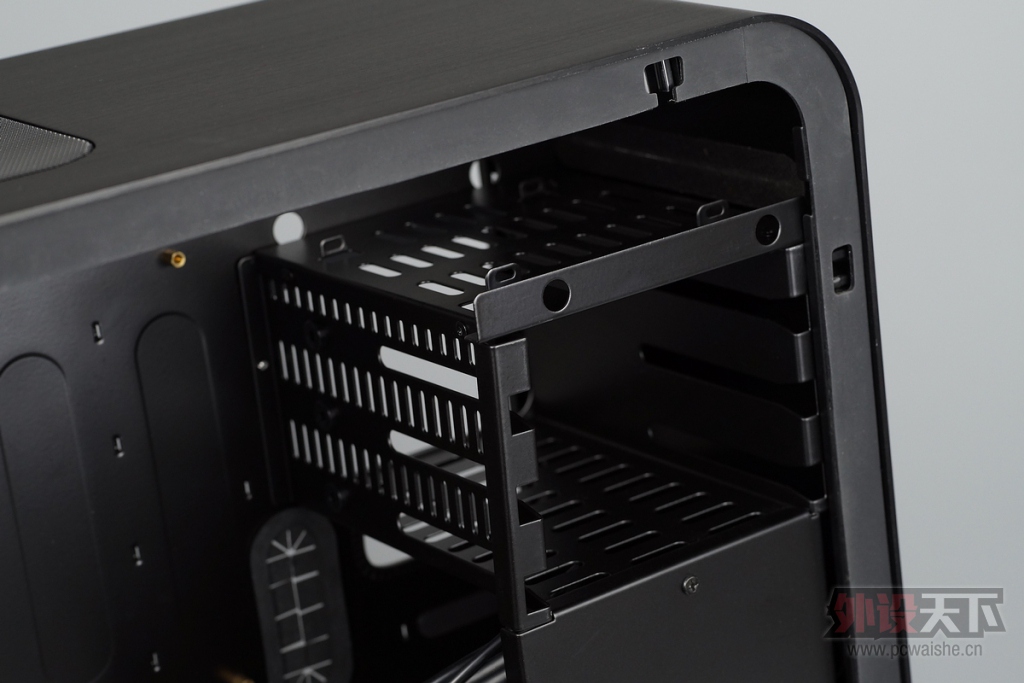

    右侧支架，上半部分是 3 个 3.5〞硬盘位和吸入式光驱的安装位置，下半部分支架用来安装电源。

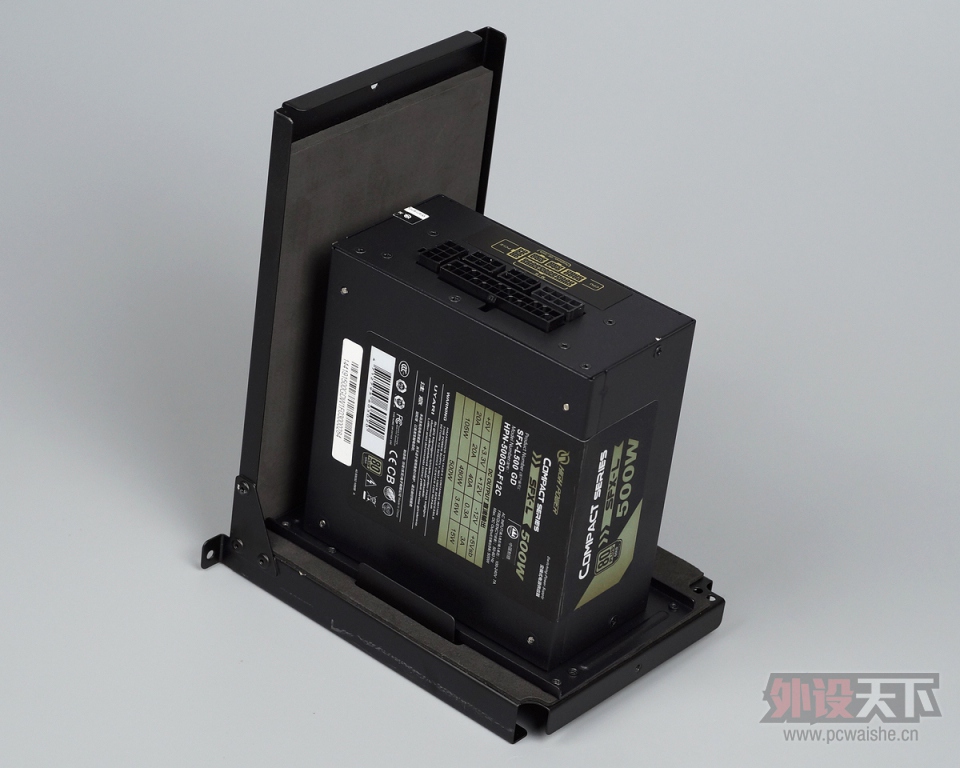

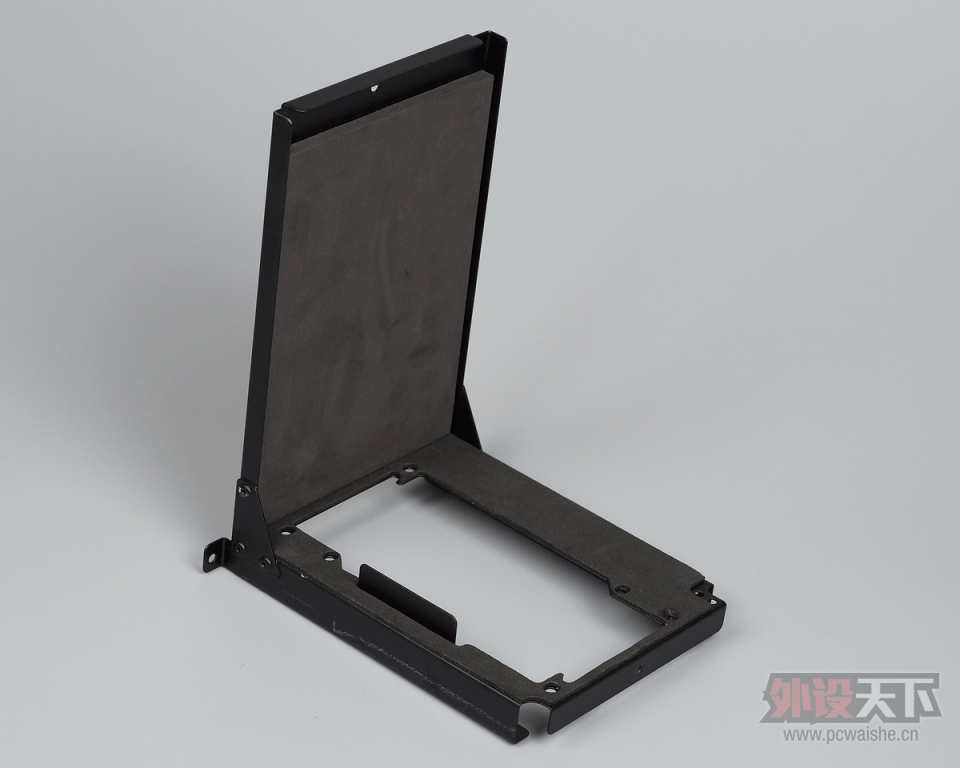

    电源支架可单独拆卸出来，配有减震软垫。


    UMX2 支持 ATX 规格尺寸的电源，但严格限制 160mm 以下长度，我原本打算使用 XFX XTR 750 全模组电源，不过电源长度正巧多出了 1 厘米 (170mm)，怎奈无论如何尝试都不能装入，参考网上其他 UMX2 用户，160mm 长度的电源刚刚好能兼容，所以有意选择乔思伯 UMX2 装机的朋友务必考虑到电源长度是否兼容，后面改用钜能 SFX-L 500 小型电源。


    最后通过机箱自带的 AC 电源延长线转接到外部。

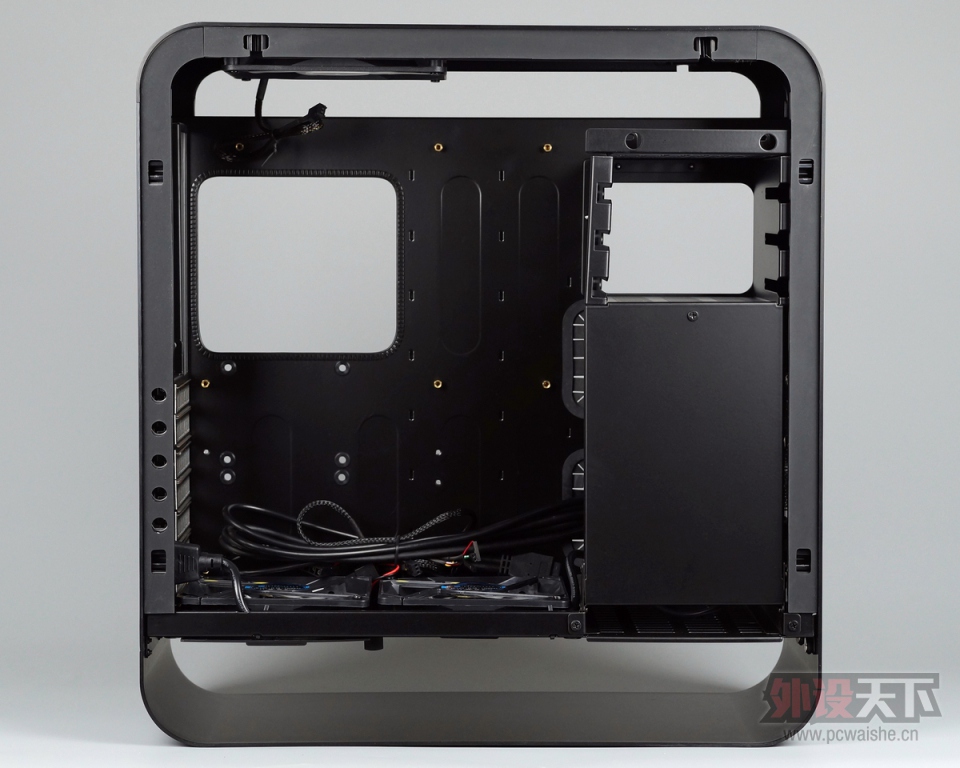

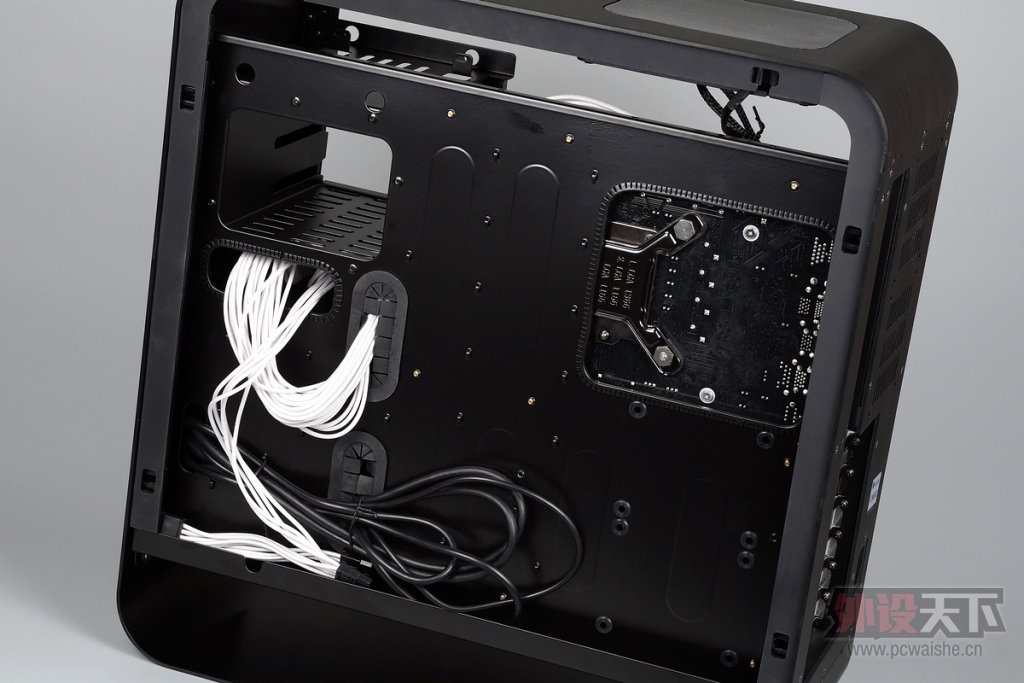

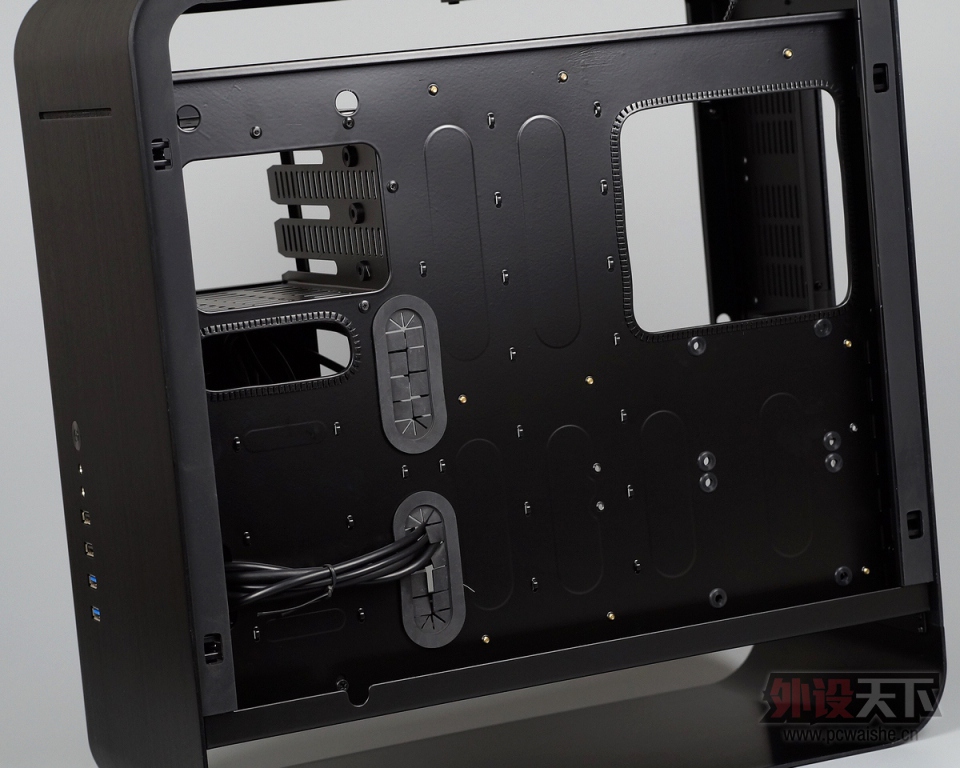

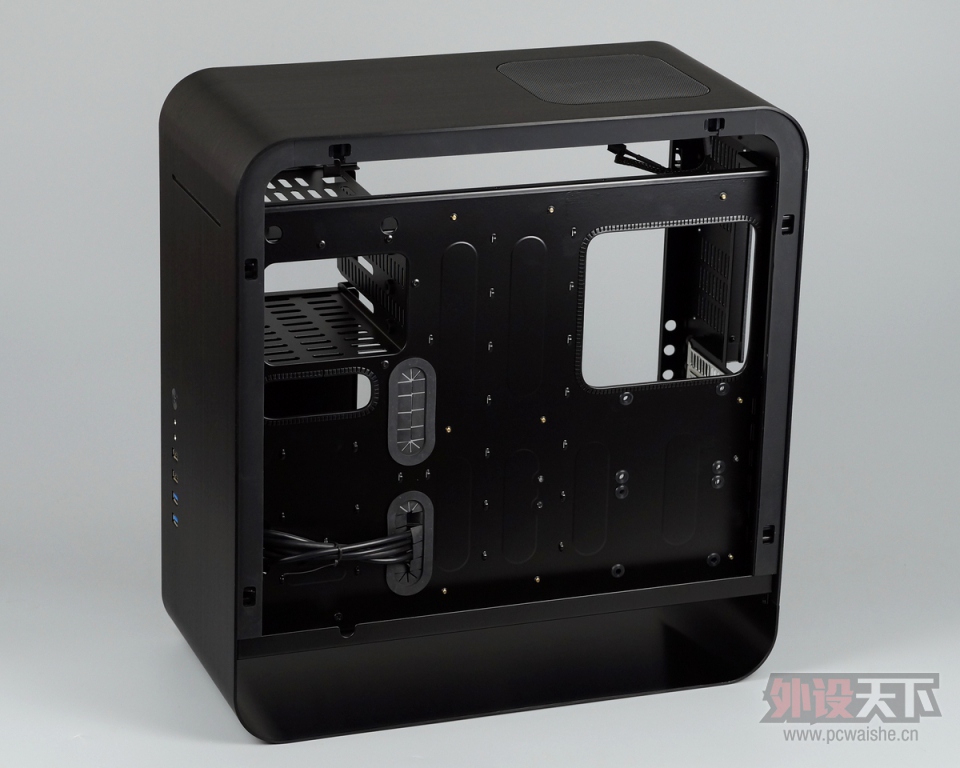

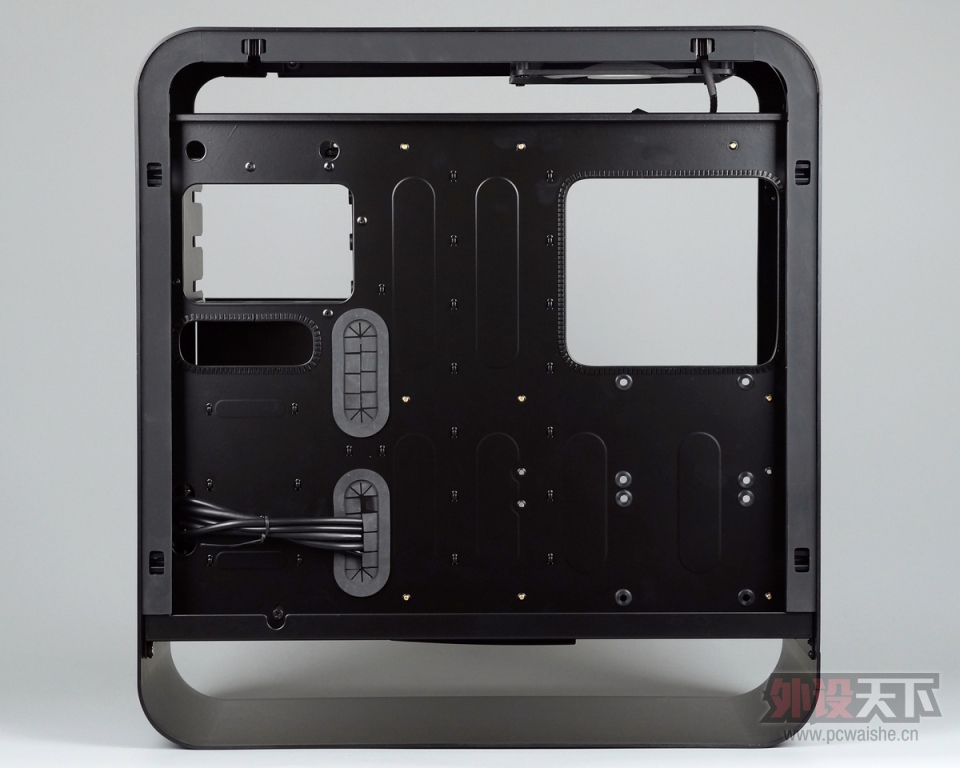

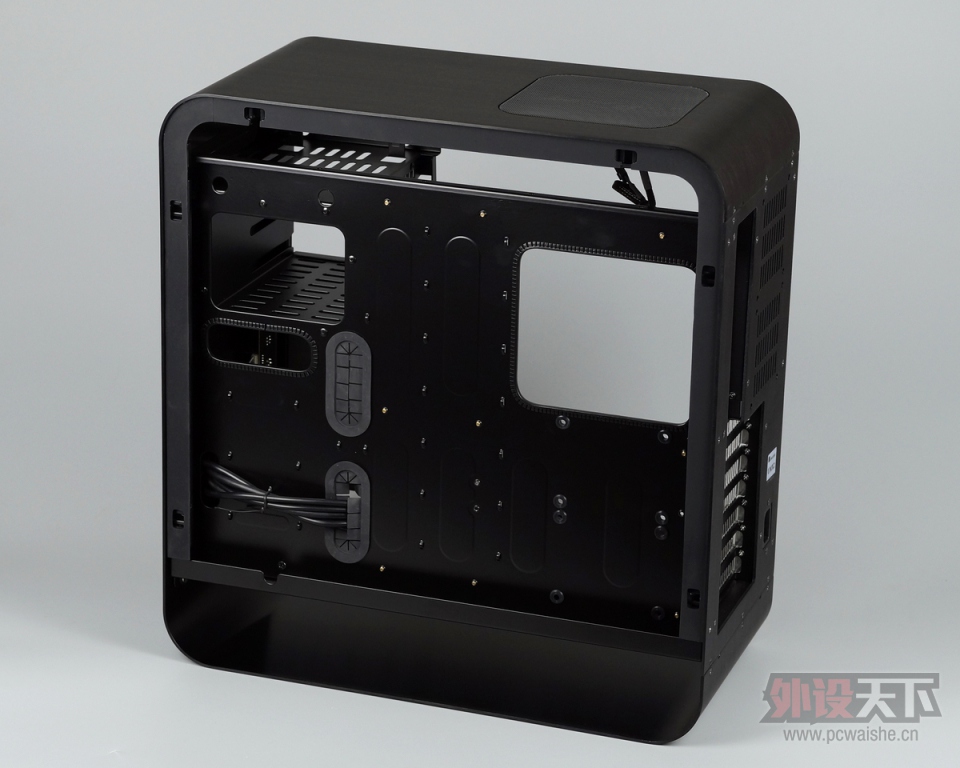

    背部拥有充裕的 25mm 走线空间和多个扎线固定位，轻松管理电源线缆。


    2 个 2.5〞固态硬盘位，可惜非免工具设计。


    装机主要硬件介绍

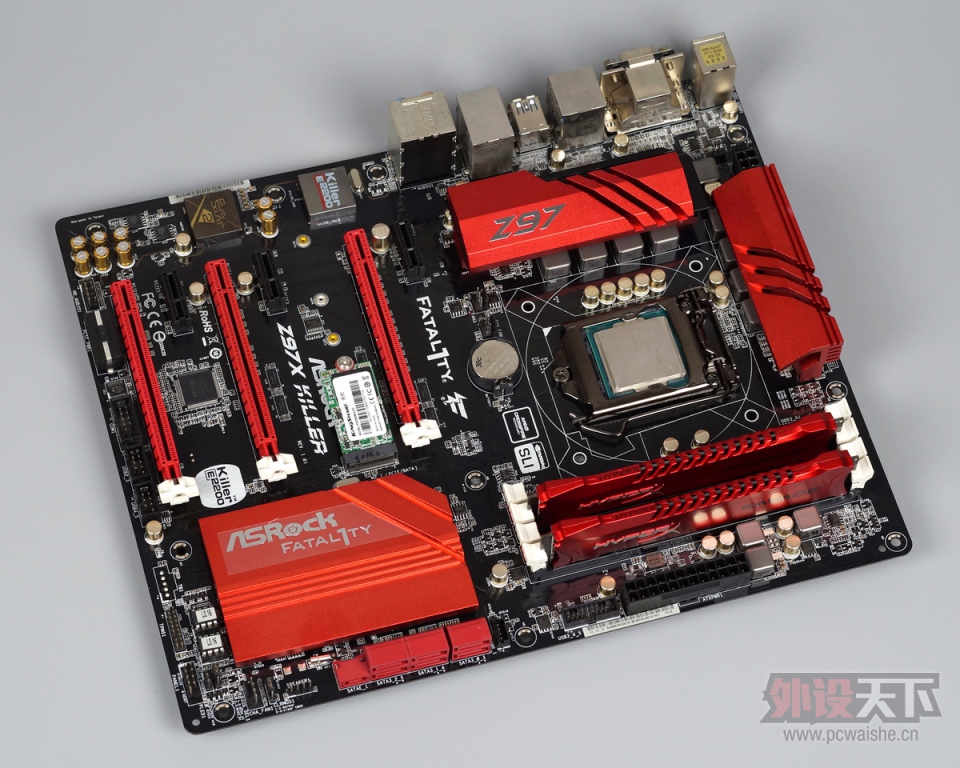

    华擎 Z97X Killer 主板，简而言之就是华擎的游戏级定位主板，采用标准 ATX 版型和经典红黑配色，整合当前非常流行的 Killer 杀手网卡和 PCB 音频隔离等元素，支持多路 CrossFireX / Quad SLI 技术，支持 M.2、SATA Express 两种最新 10Gb/s 高速存储接口。

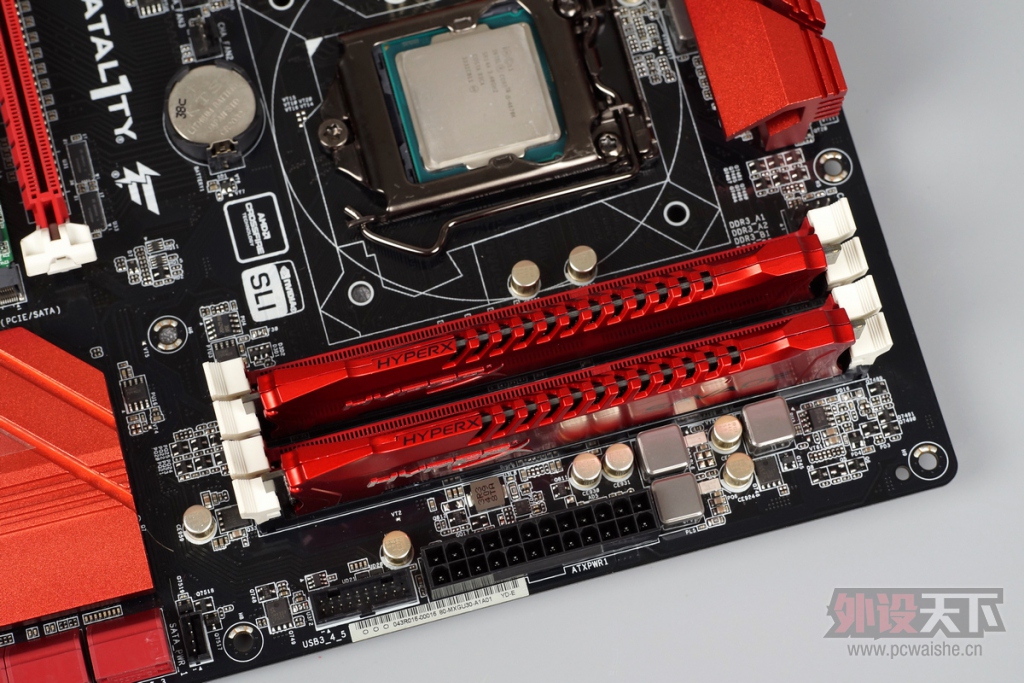

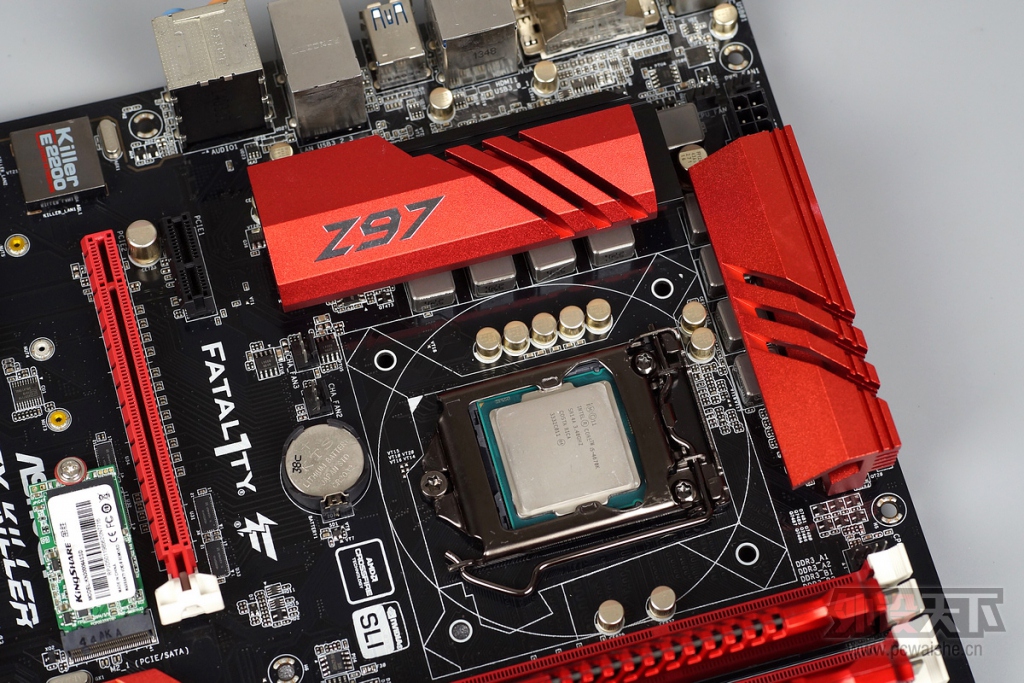

    CPU 8 相数字供电、超合金电感以及定制的 12K 白金电容，内存供电也有用到 NexFET 次时代MOS，使得这款游戏特色的主板在超频方面同样出色。

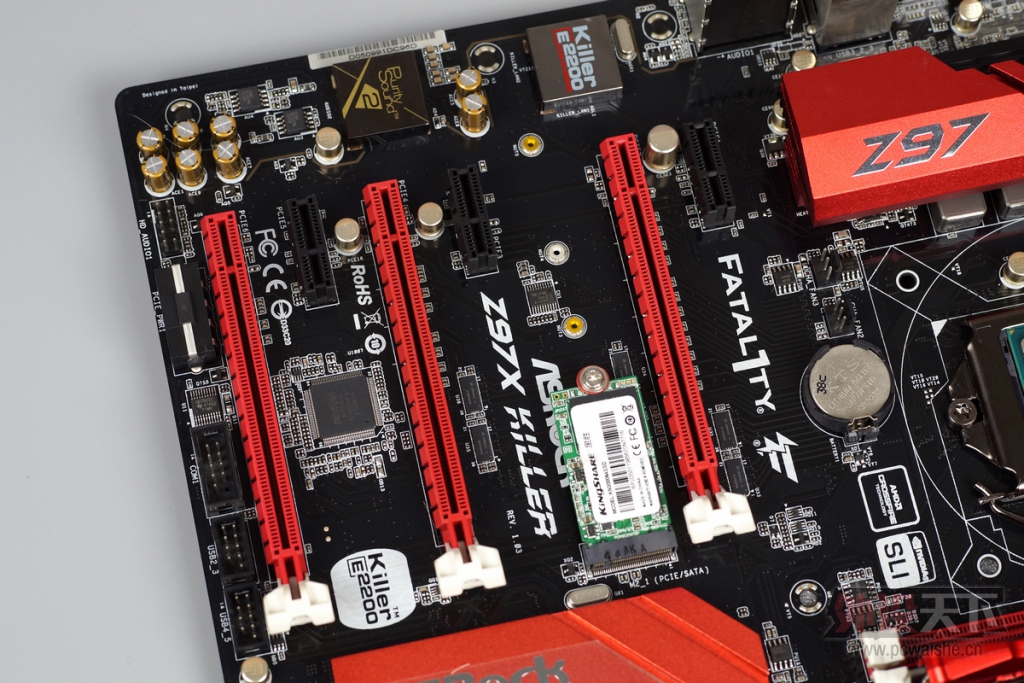

    提供 3 组 PCIe 3.0 x16 显卡插槽，最高支持三路 CrossFireX / Quad SLI 多显卡技术，底部额外配有 D 型辅助供电。显卡插槽中间就是最新的M.2 存储接口，支持 SATA3 6.0Gb/s、PCI Express Gen2 x2 10Gb/s 两种模式和 2230、2242、2260 和 2280 四种尺寸，大多数  M.2 固态硬盘都能兼容，还有游戏主板必不可少的两大元素 Killer? E2200 杀手网卡、Purity Sound 2 音频技术。

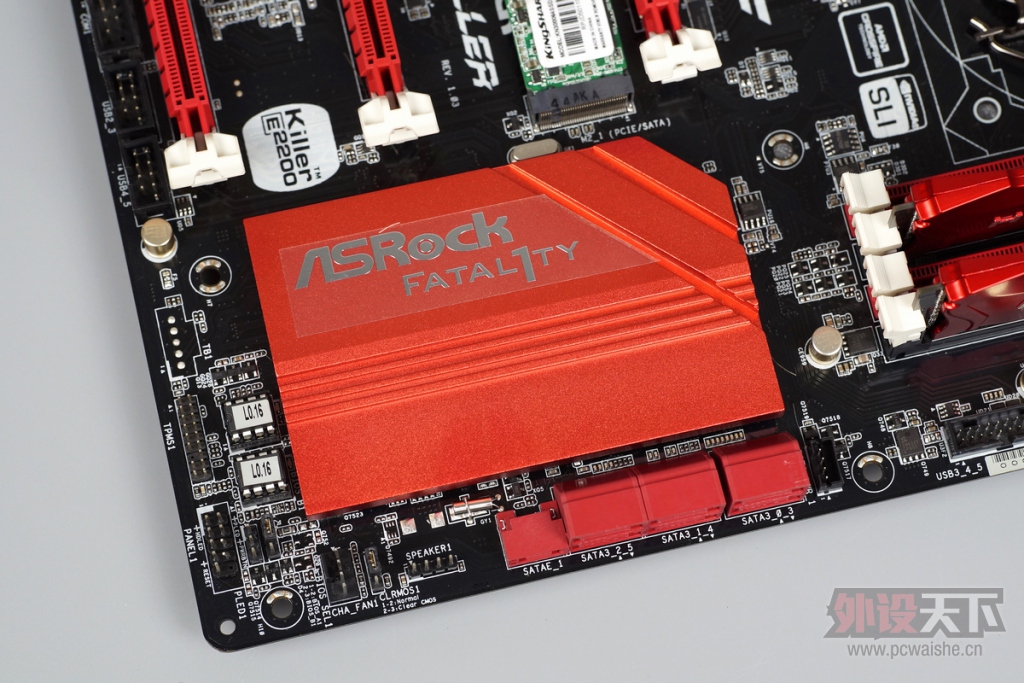

    6 个原生 SATA3 6Gb/s、1个 SATA Express 10Gb/s (共享) 存储接口。

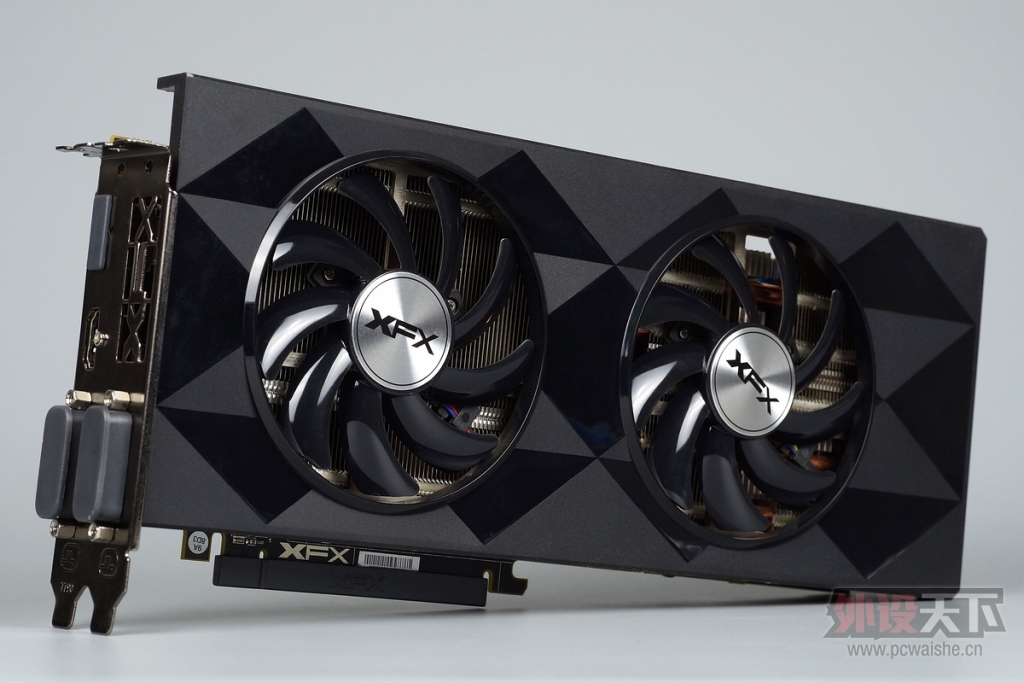

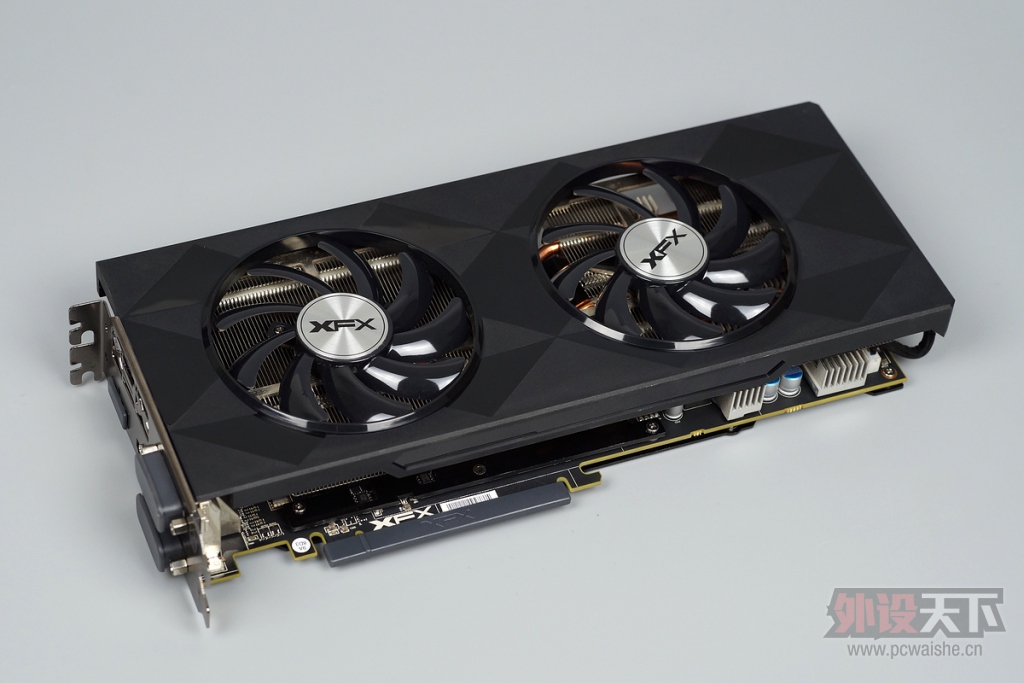

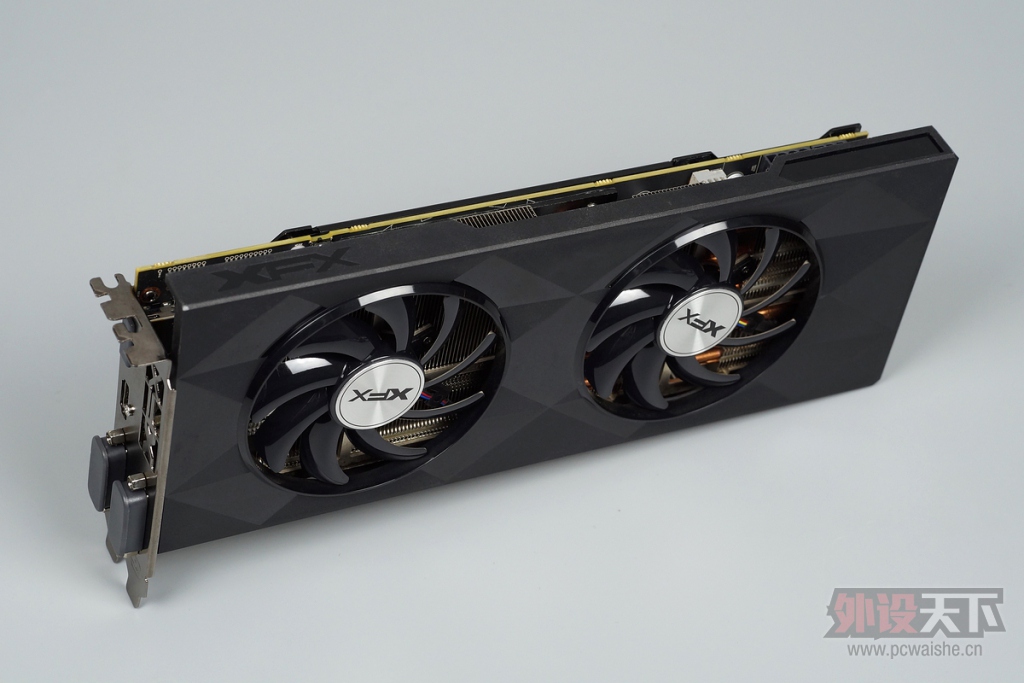

    讯景 R9 390 8G 魔尊/黑狼 显卡延续 AMD GCN 架构，拥有 8GB 512bit 超大容量显存，核心频率 1015 MHz，显存频率 6000 MHz ，搭配讯景全新设计的酷魂三代 390 散热系统，游戏性能和散热性能相比上一代 R9 290 均有提升。


    散热风罩采用磨砂和高光两种截然不同的工艺丰富层次感，果然现在流行反差萌么。

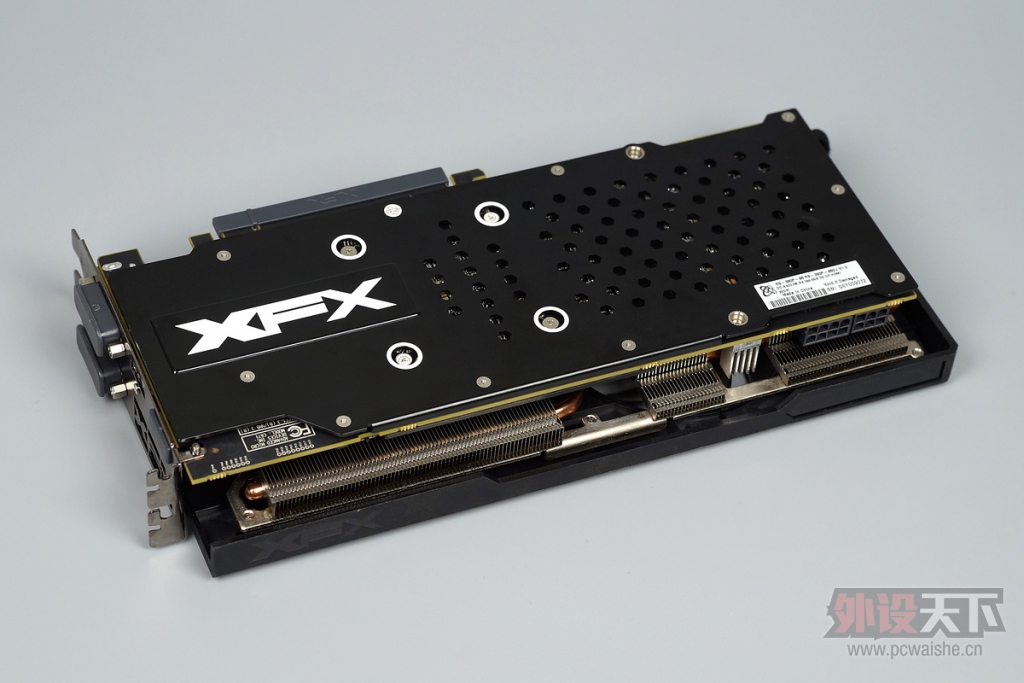

    金属装甲背板，信仰充值。


    标配 2 × DVI、HDMI、DisplayPort 高清视频接口，8pin+6pin 显卡辅助供电，AMD 新的显卡能实现无桥交火，所以已经看不到桥接金手指了。

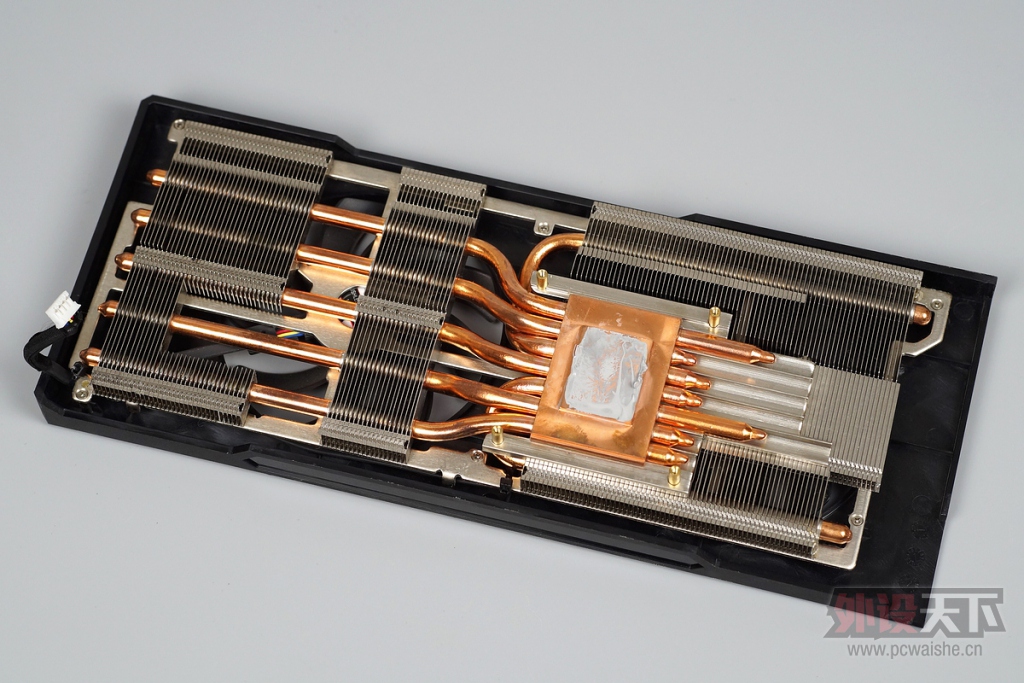

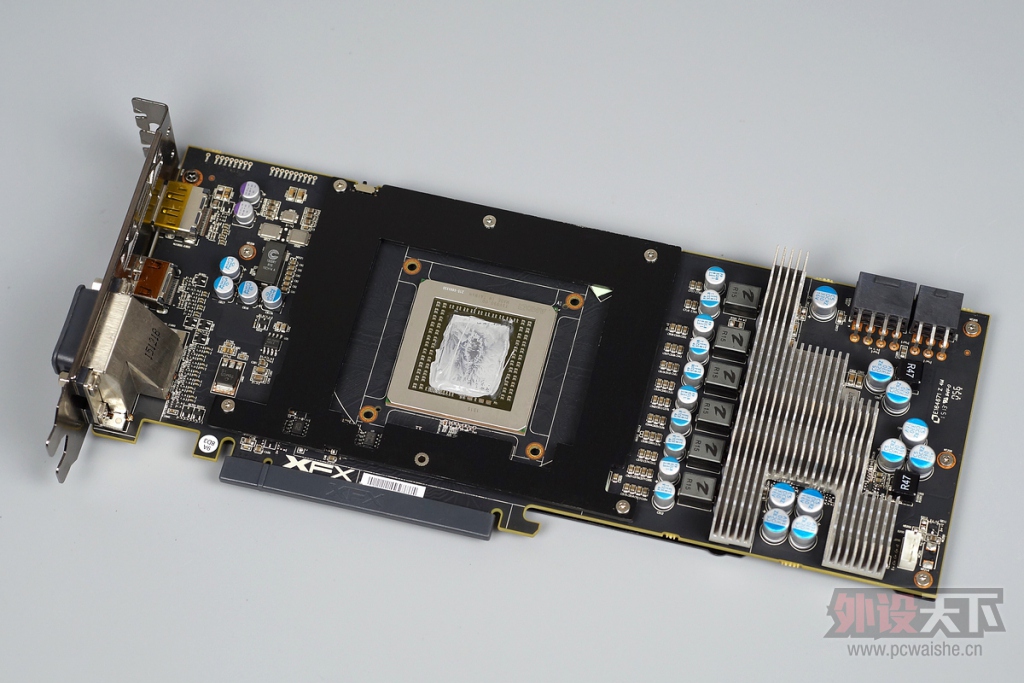

    讯景酷魂三代显卡散热器用料强悍，采用 7 × 6mm 热管、纯铜焊接底座和双 90 mm 风扇组合，PCB 上的供电和显存区域也都覆盖了散热片，保证显卡稳定运行。


装机效果展示
CPU    Intel i5 4670K
主板    华擎 Z97X Killer
显卡    讯景 R9 390 8G
内存    金士顿 Savage 2400 8G×2
硬盘    金胜 N300 64G M.2 SSD
电源    钜能 SFX-L 500
机箱    乔思伯 UMX2 侧透版本 BK
散热    追风者 PH-TC12LS
风扇    安耐美 Apollish


    机箱 I/O 建议安装主板之前就连接好。


    讯景 R9 390 8G 显卡长度 280mm 正好满足 UMX2 兼容要求，我使用的 SFX-L 规格的小型电源，因此显卡实际还能再长一些。

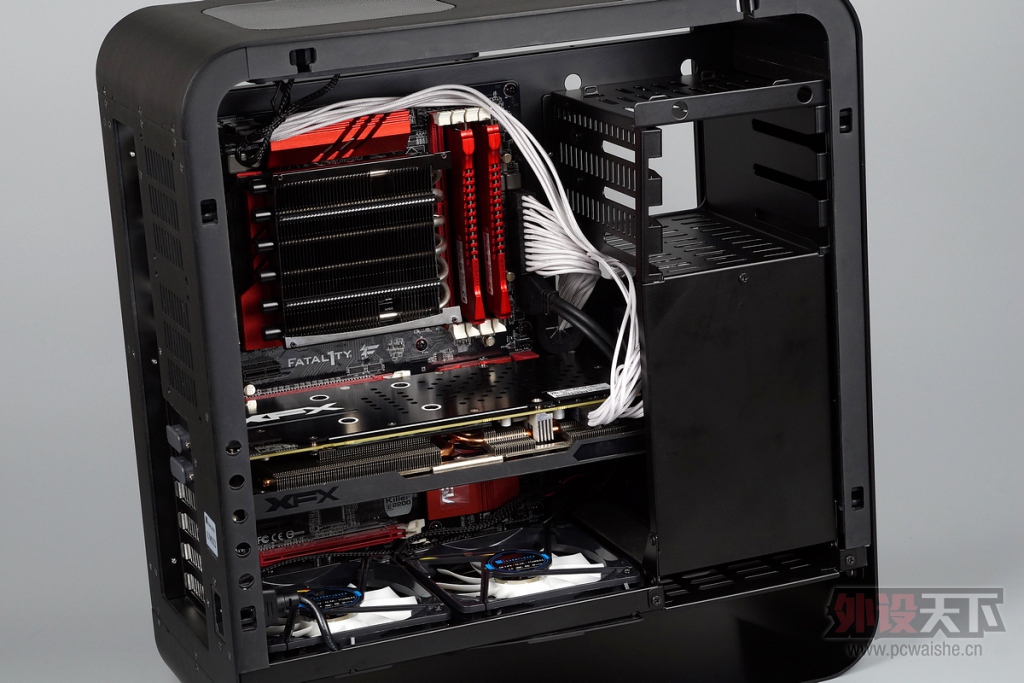

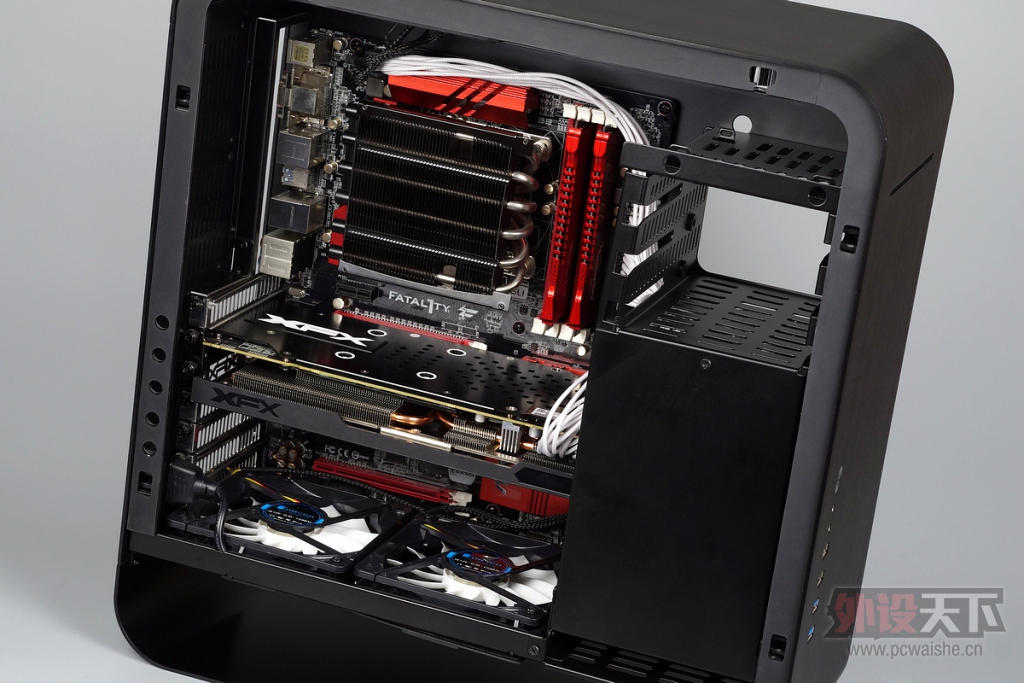

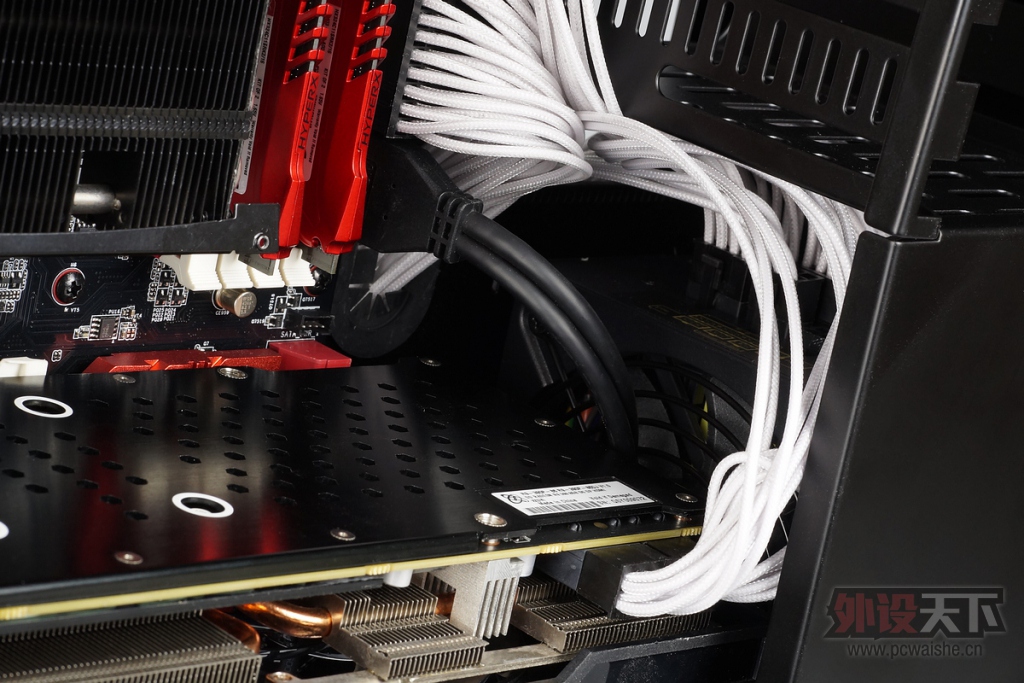

    最终装机成品一览，效果应能令人满意了，电源以及线缆很好地被隐藏起来，正面看非常简洁美观，美中不足的就是 CPU 散热器的背板对不上位置，感觉背板的开孔还能再大一些，总的来说瑕不掩瑜，乔思伯 UMX2 拥有优雅新颖的外形工业设计，散热性能、扩展能力等方面也有不错表现，UMX2 的确是一款赞不绝口的产品。
