本帖最后由 gankeyan 于 2015-10-28 16:15 编辑
本人也不是什么发烧友，前段时间想入个机械键盘，网上逛了逛3800最便宜，就130块淘了个二手垃圾成色的，觉得太旧然后简单改了改，不多说上图说。（每张图下行字为说明）

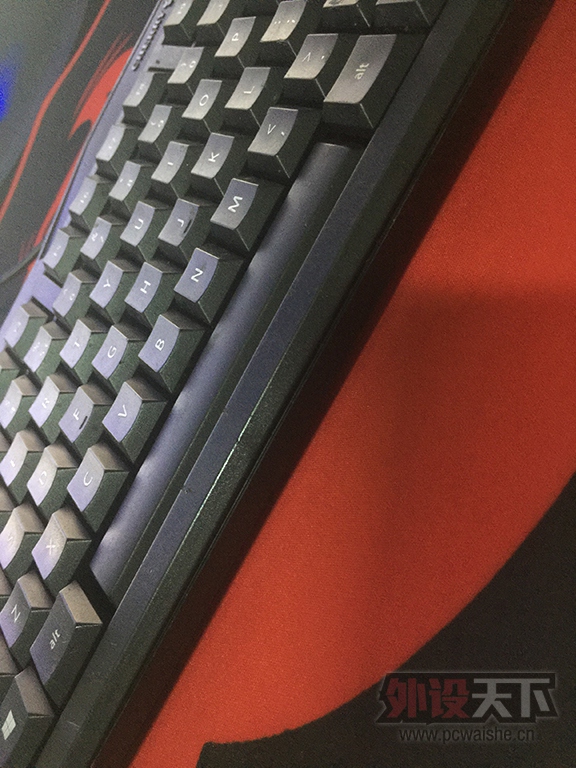

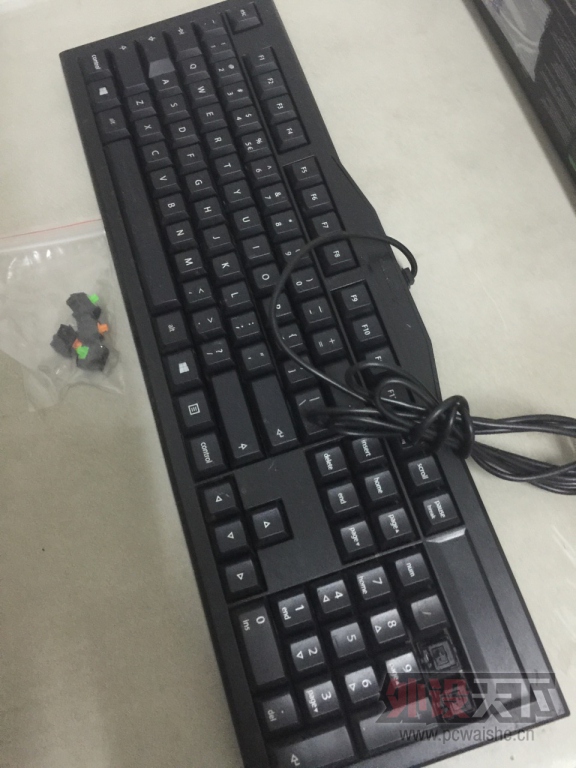

↑130块的二手樱桃3800

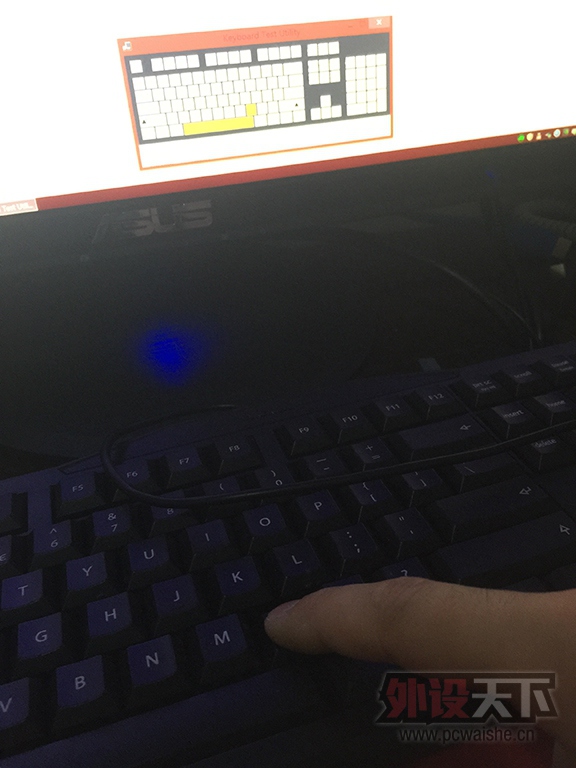

↑果然不是很理想，空格卡壳不弹 啊。
↑键位倒还是没有失灵的。这就好
[size=14.0000009536743px]↑拆
[size=14.0000009536743px]↑全是土

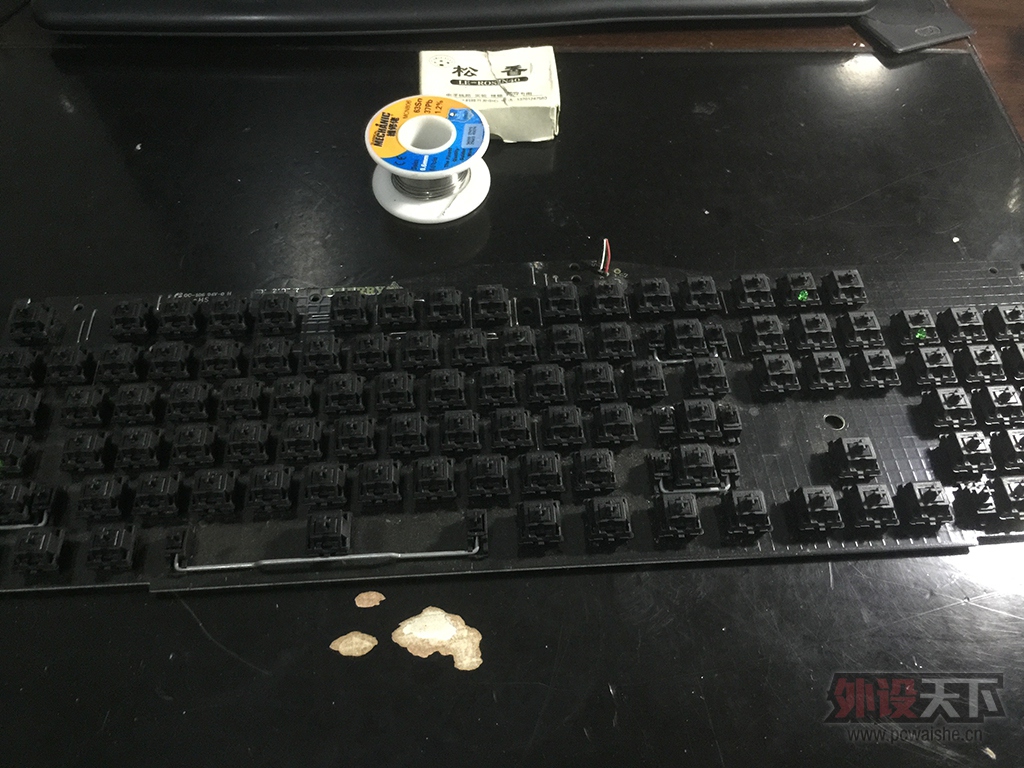

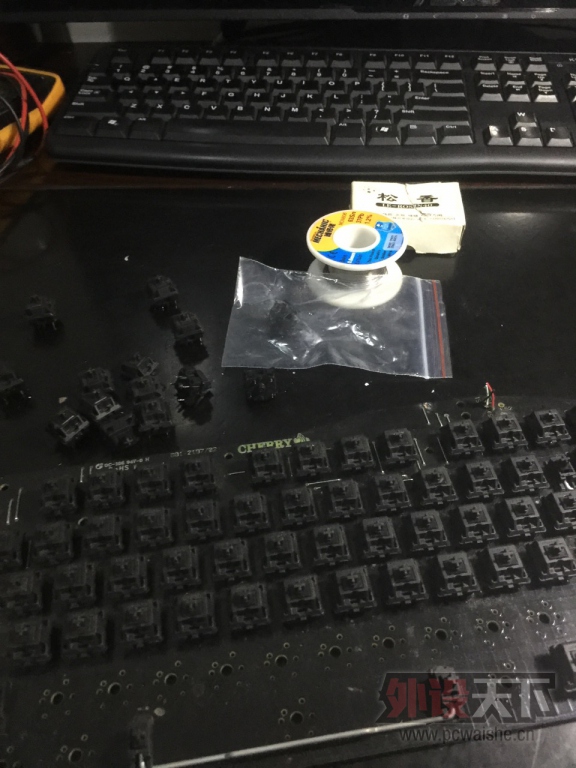

[size=14.0000009536743px]↑拆轴

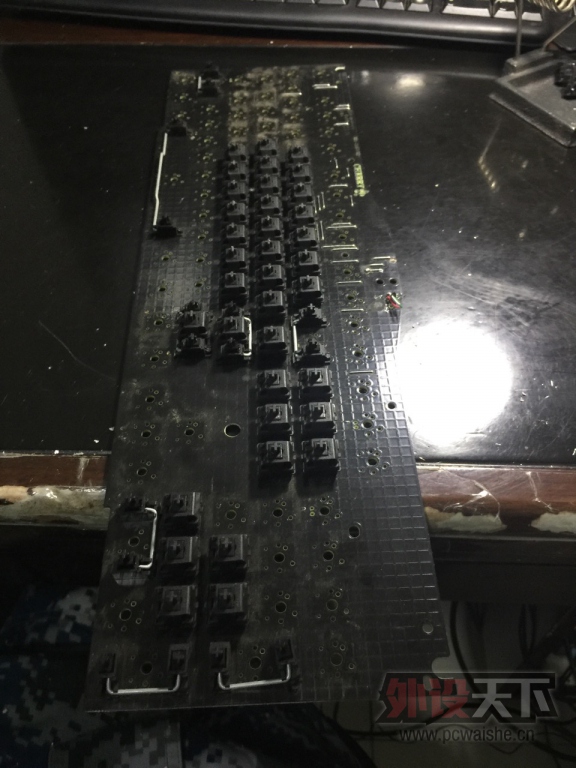

[size=14.0000009536743px]↑依然惨目忍睹

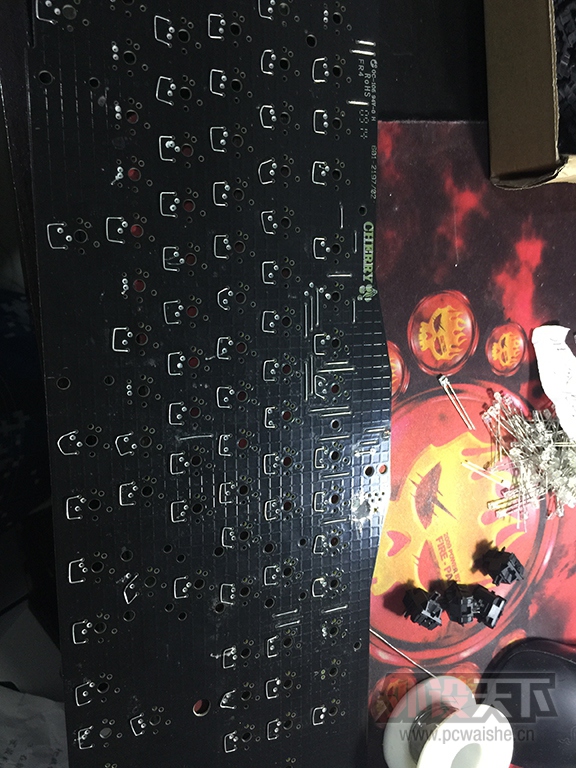

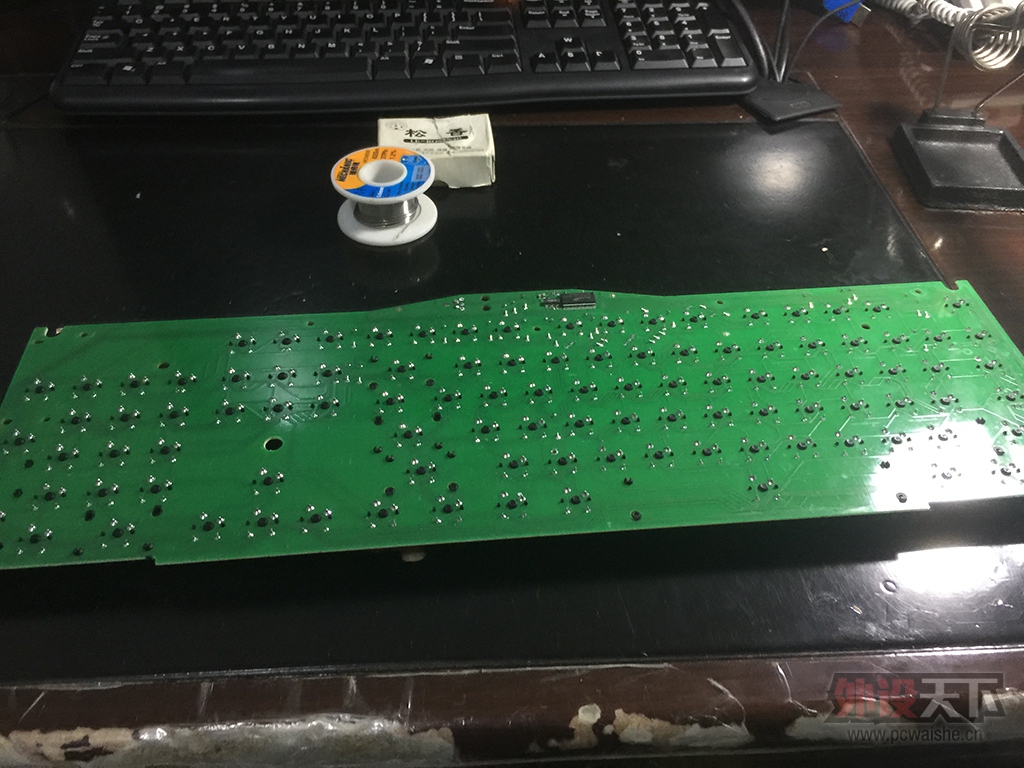

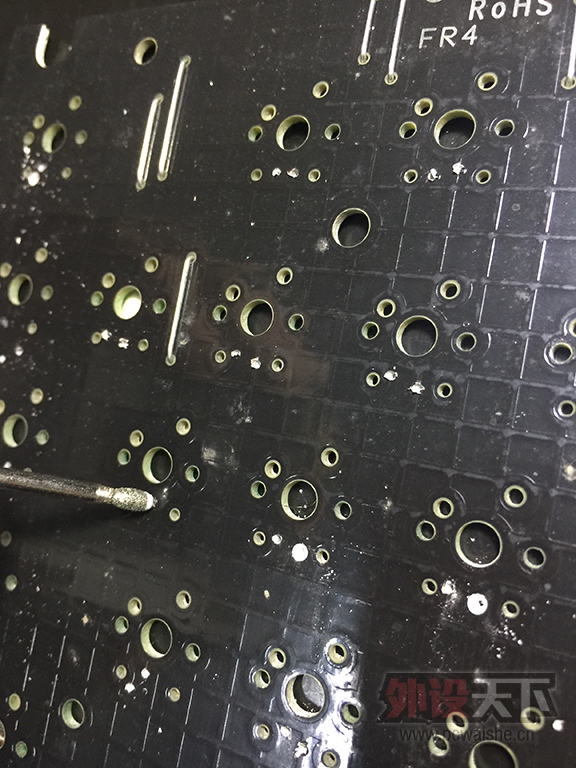

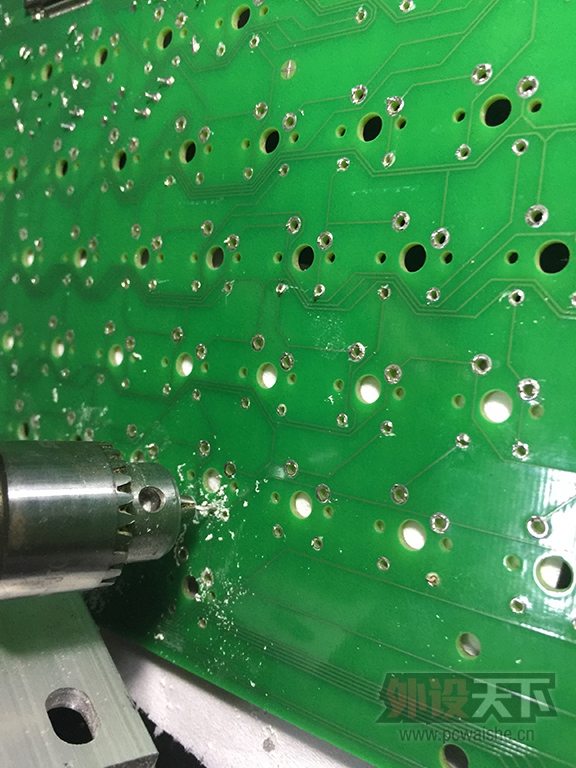

开始打孔，这板子是双层的，表层除了几根跳线没别的，所以打孔时候注意避开绿面的电路即可
打完孔发现正面表层都是一层格子状导体，麻蛋的扩孔，不然灯脚容易连电

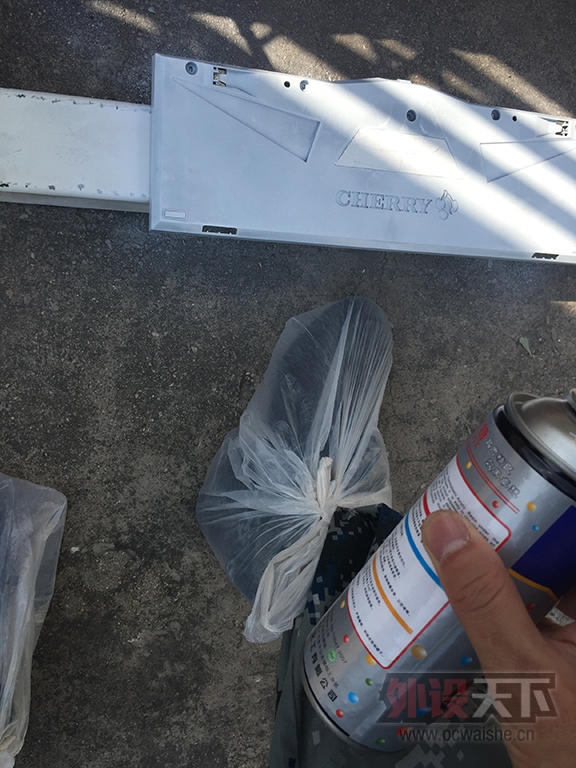

顺便清洗+喷漆
喷白的吧。
这个地方愁死我了，樱桃原厂轴除了两个正负极，轴上还有个跳线，加灯必须把每个轴拆开拿出跳线，然后把跳线在焊到板子上，这可费工夫了。。
就是这样。

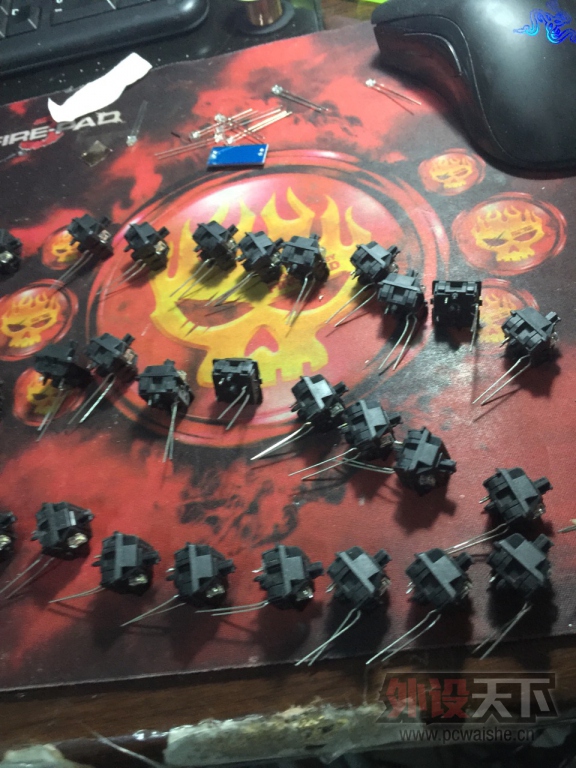

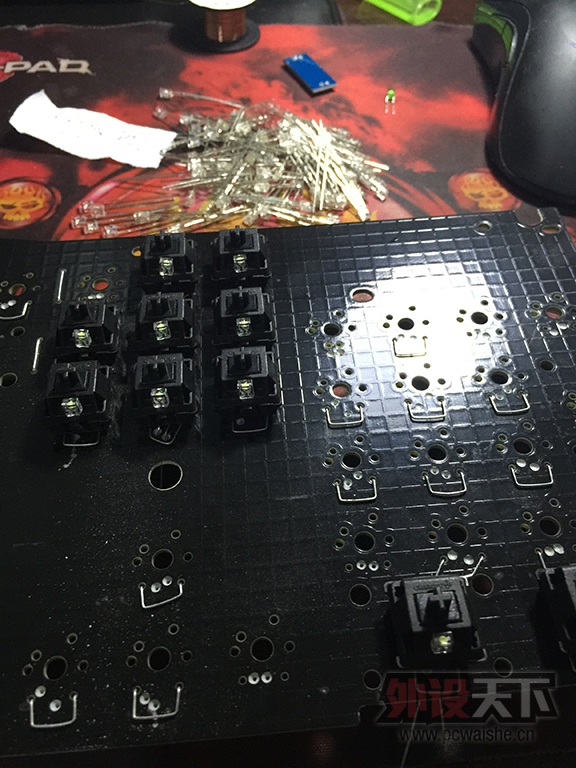

每个轴加灯

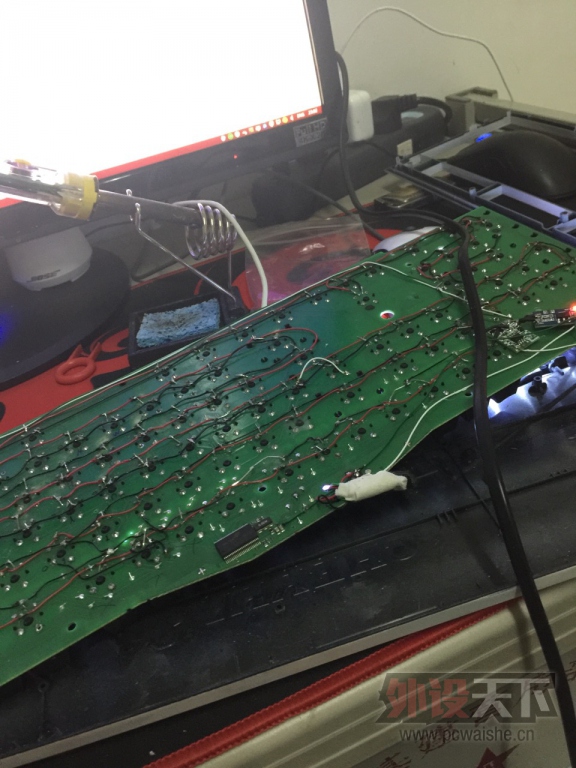

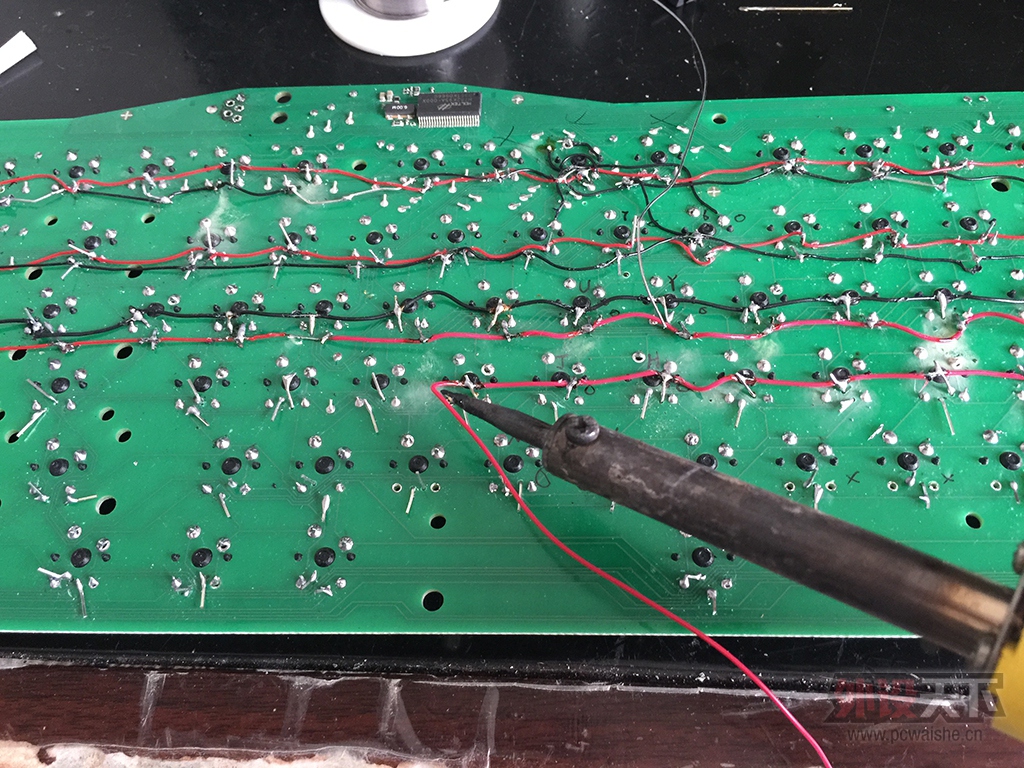

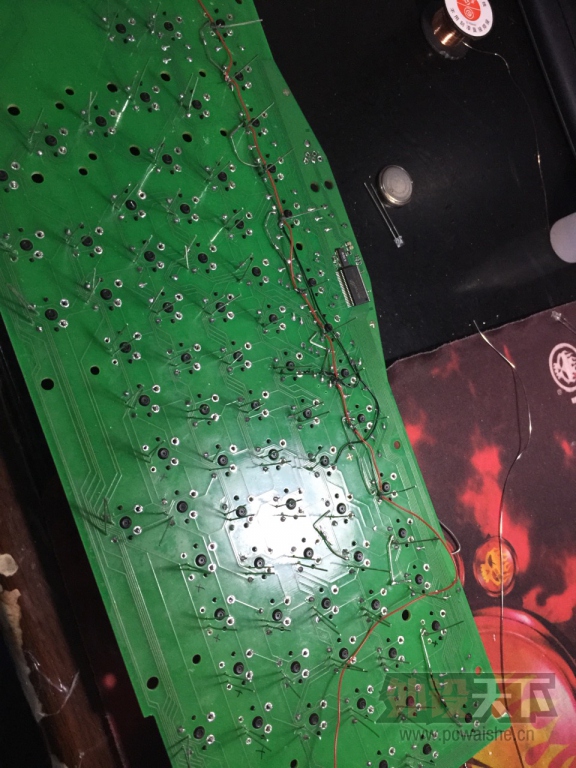

飞线

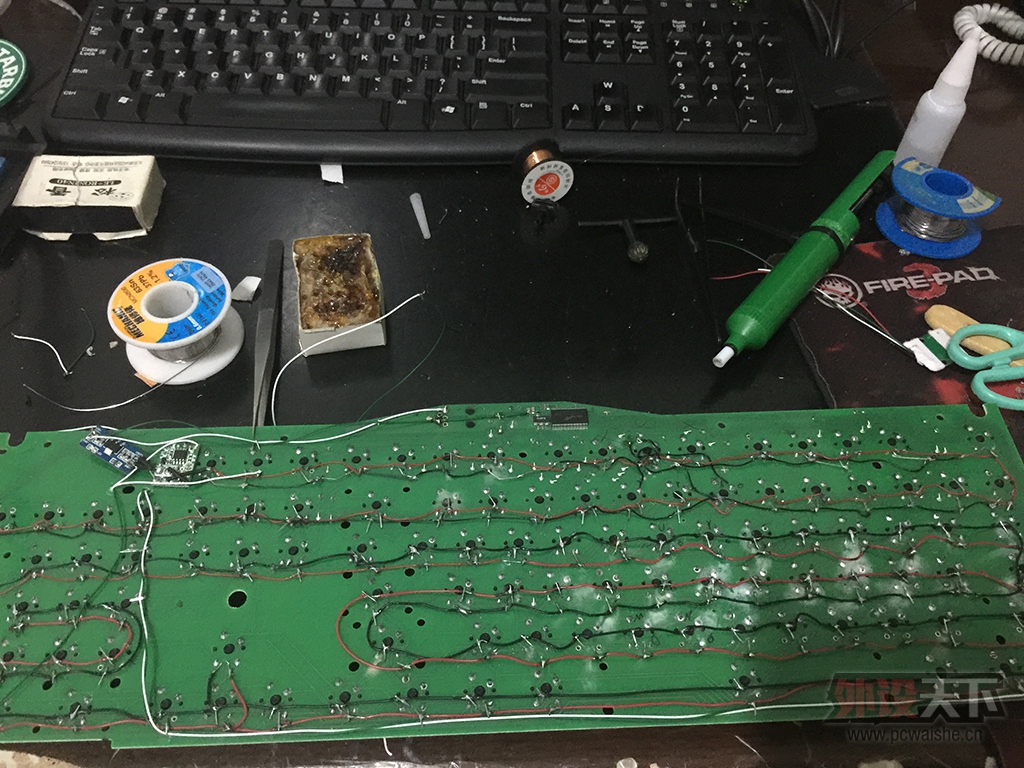

还是飞线，把每个灯都并联

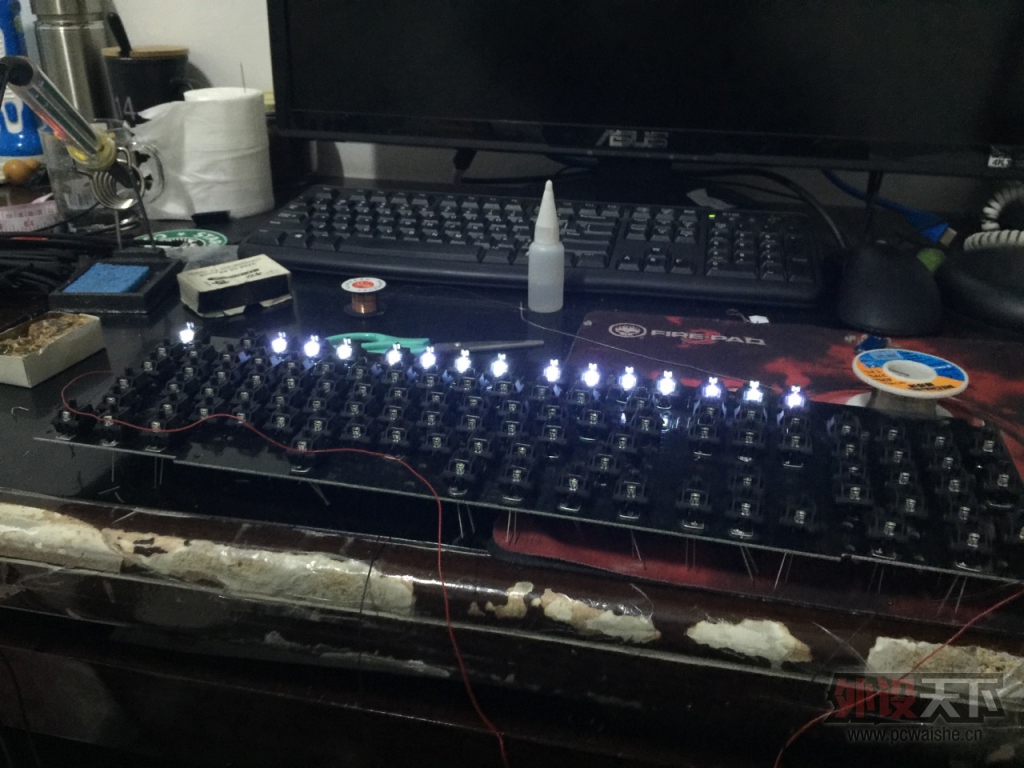

飞完一行测试一行

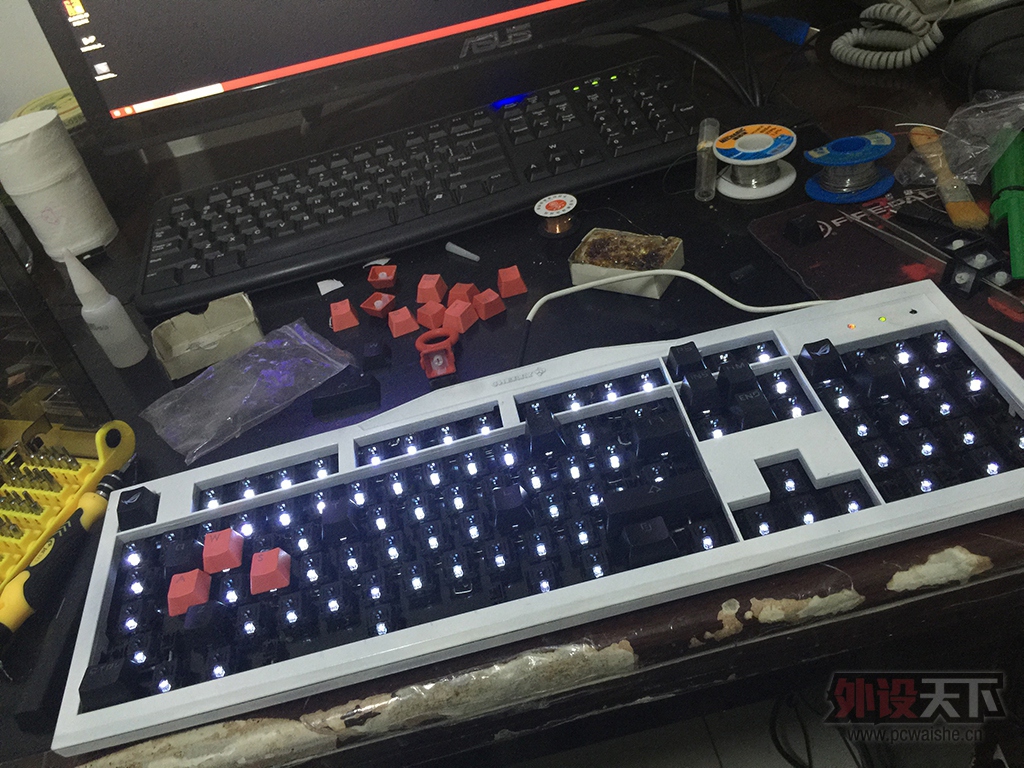

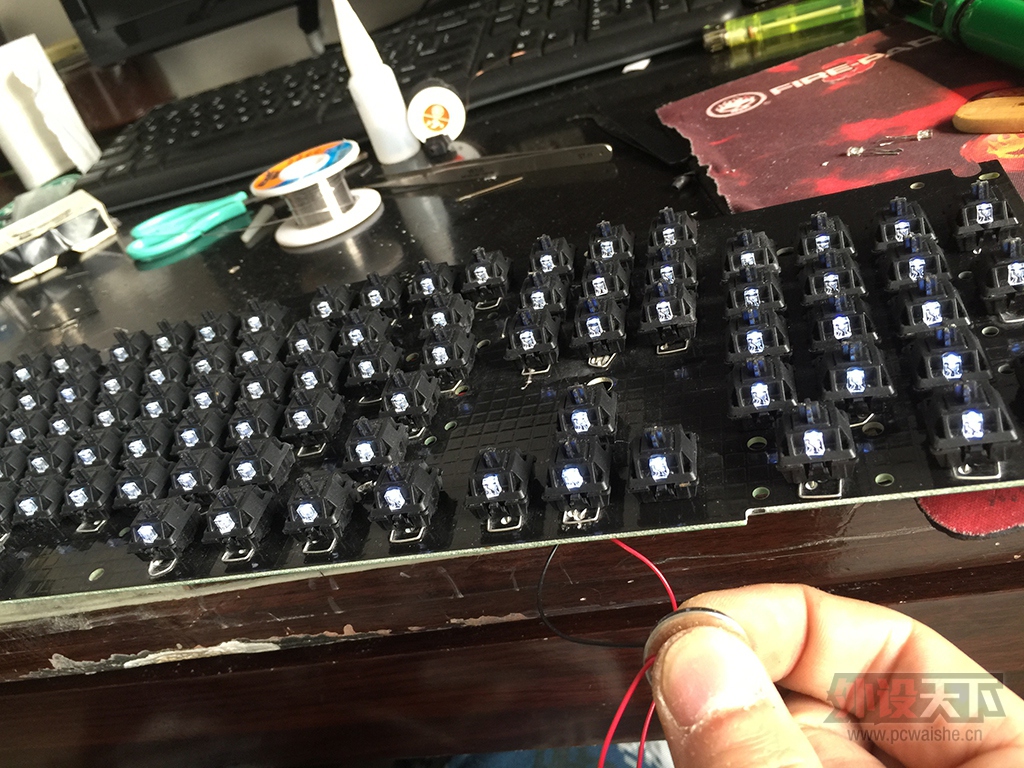

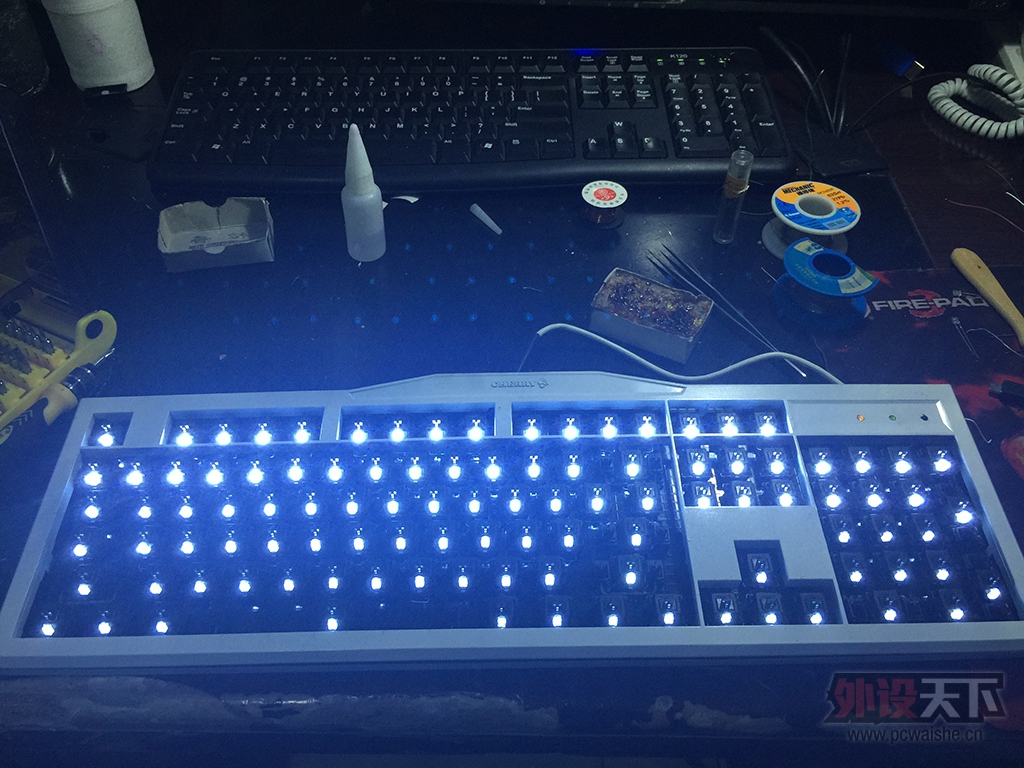

最终用纽扣电池即可点亮

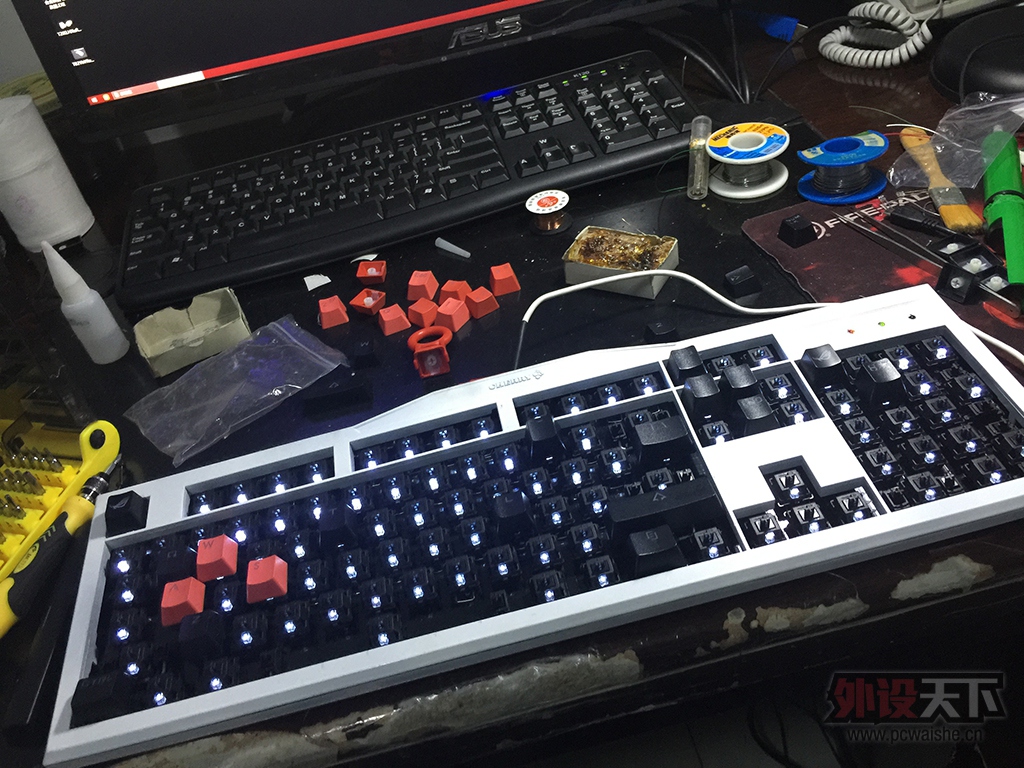

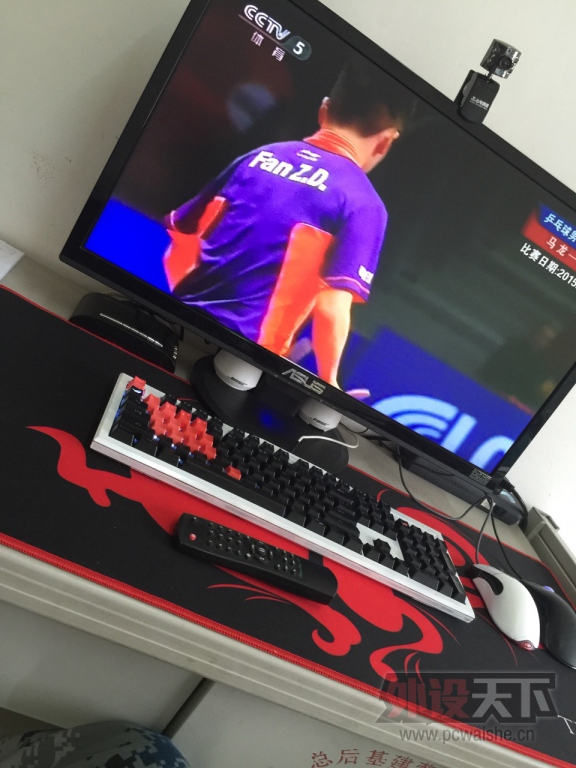

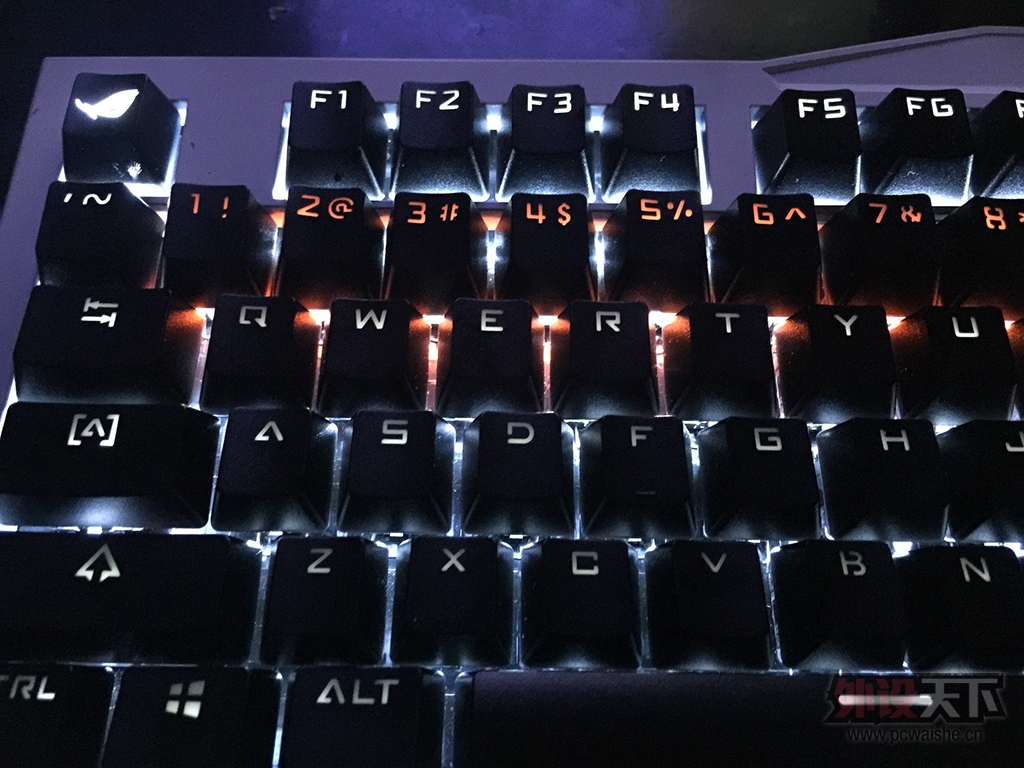

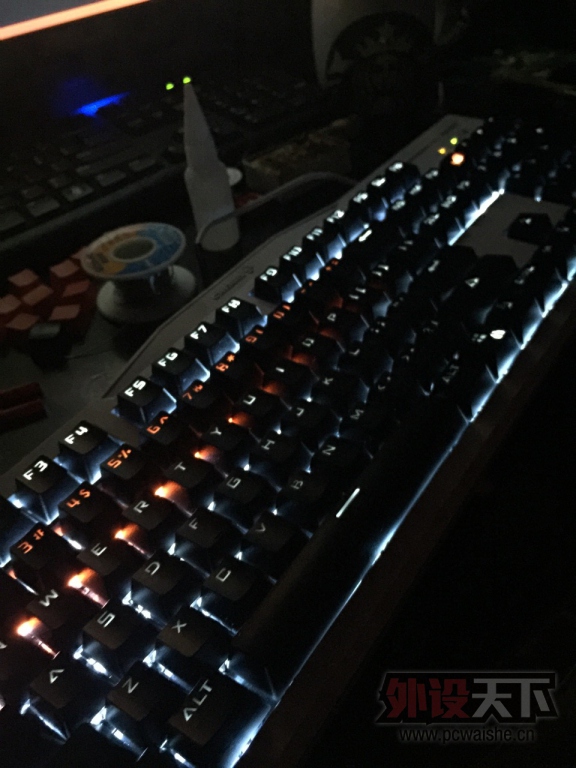

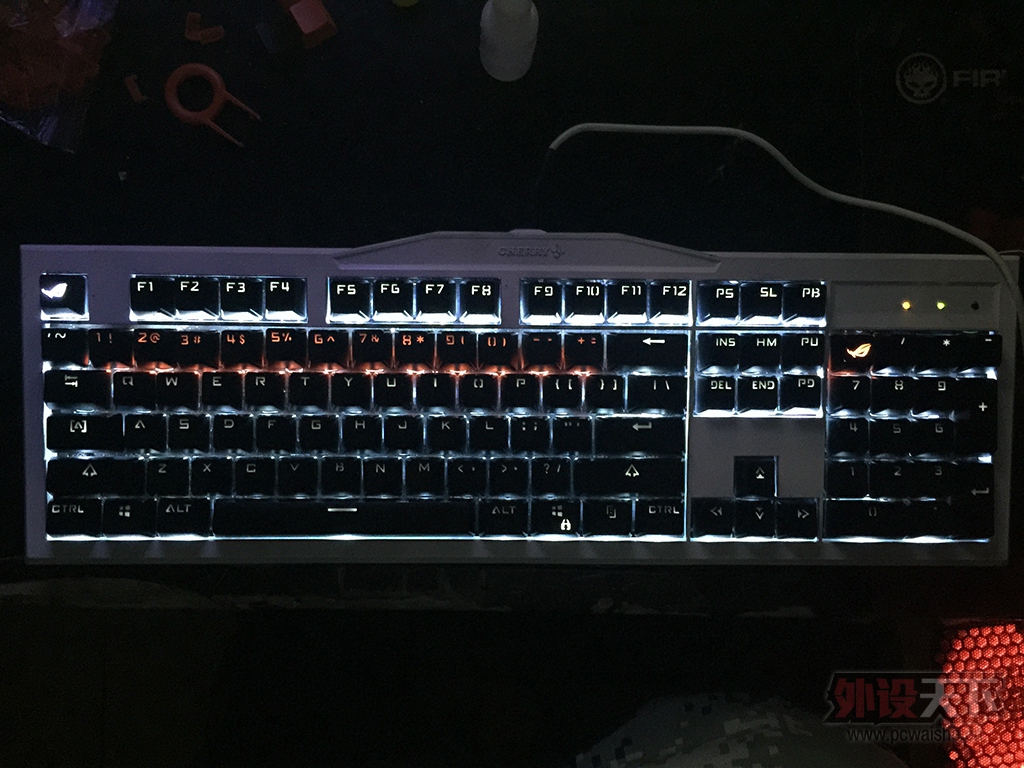

就是这样，晃瞎狗眼~

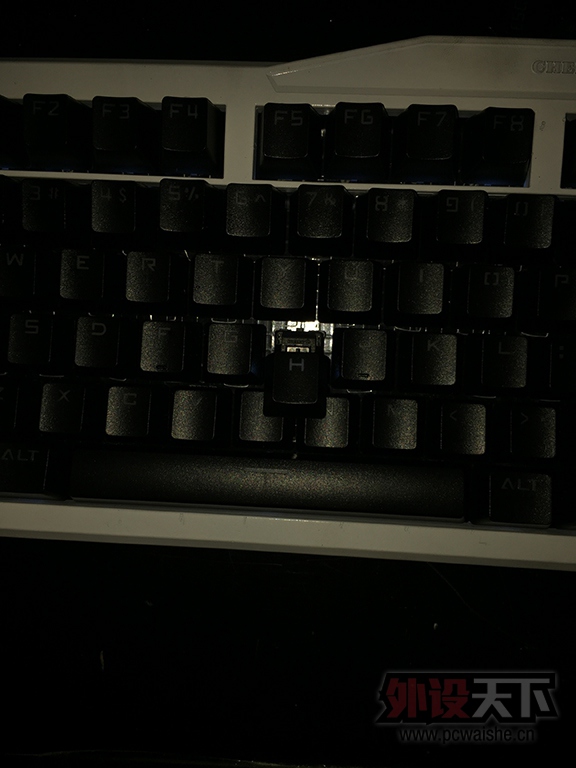

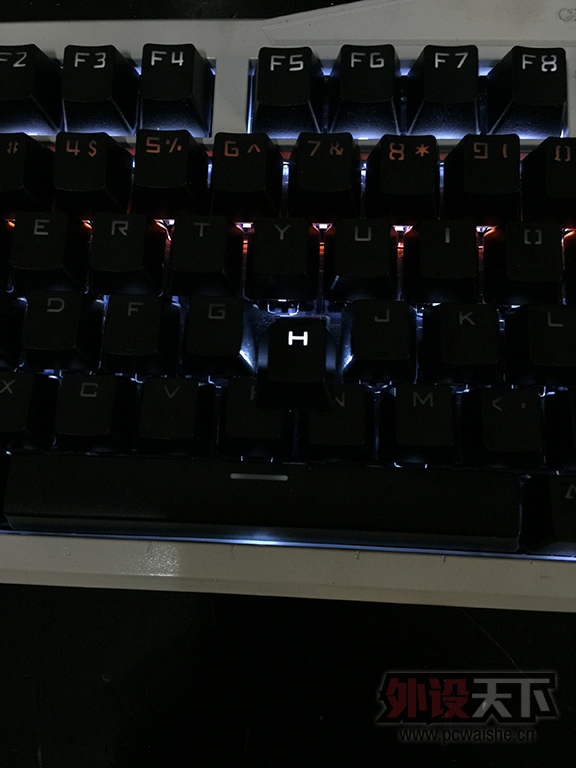

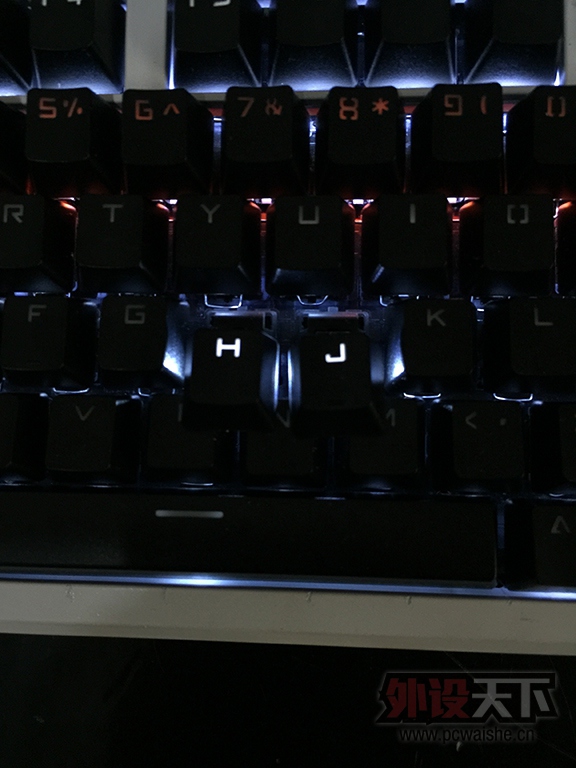

郁闷死了，这键盘的灯位是轴下的，键帽是轴上，真蛋疼，下图HJ我扣下来放在灯孔位置效果才是我想要的，算了，下位字透的键帽太少了。就这样吧。。

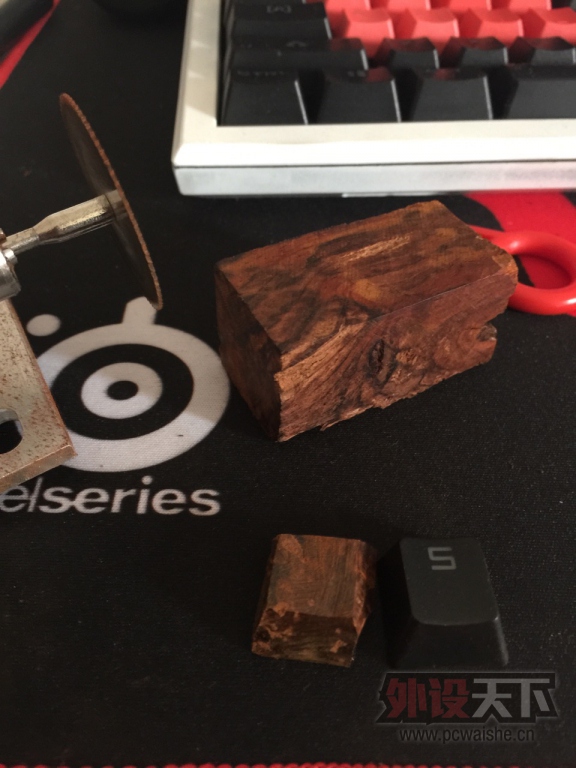

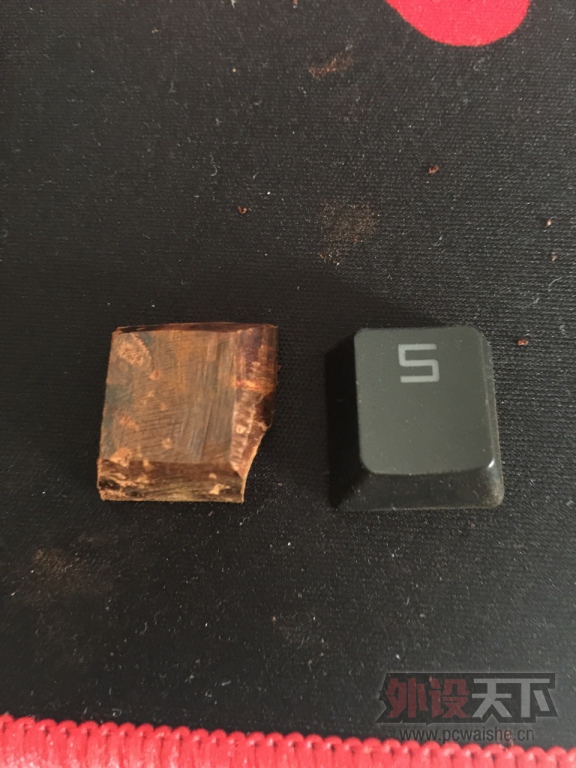

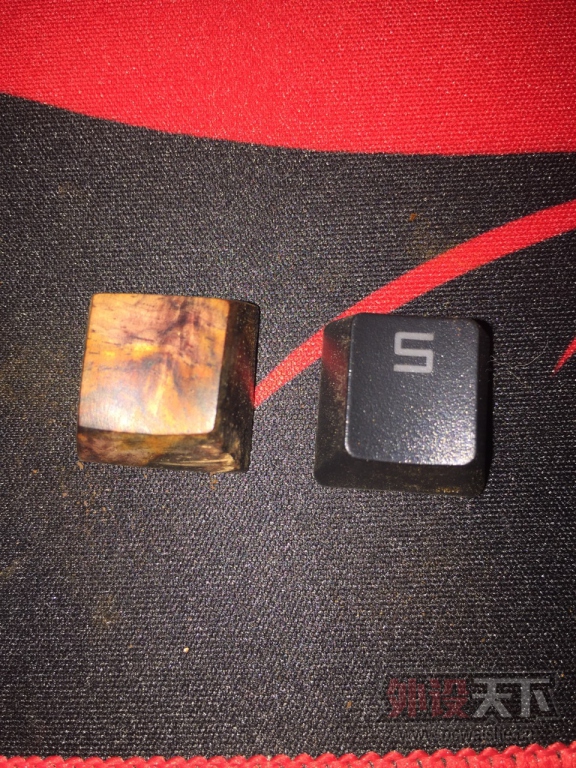

闲的没事干，来点高大上吧， 没错，就是黄花梨[size=14.0000009536743px]↑找块角料，材成键帽大小一致

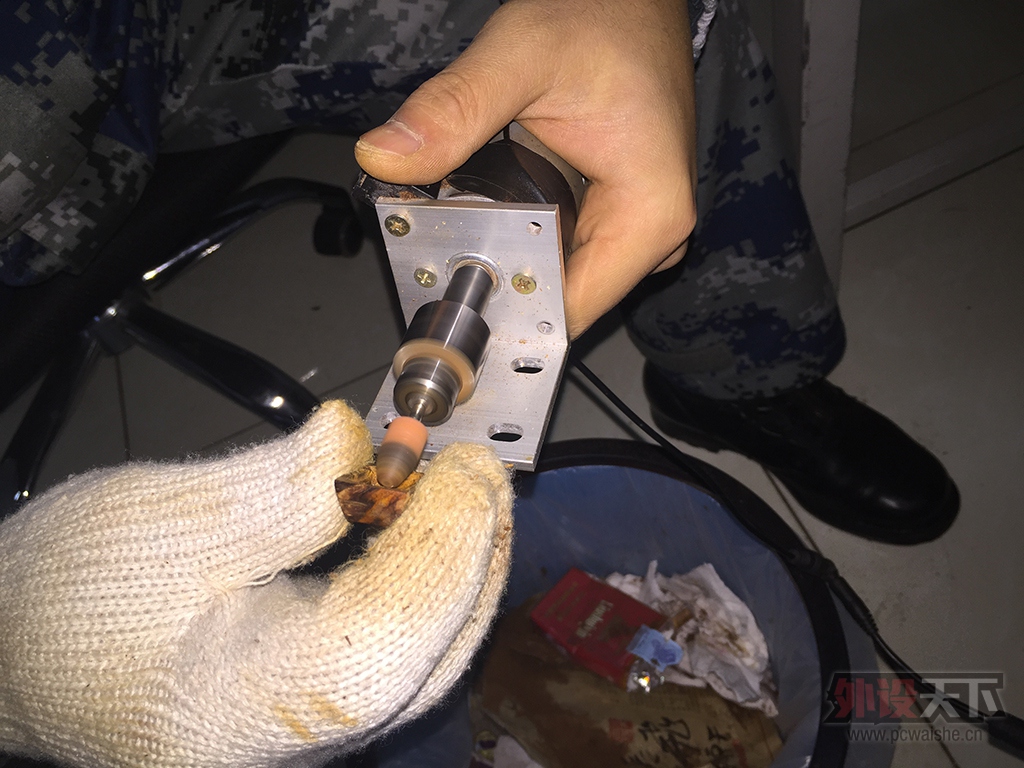

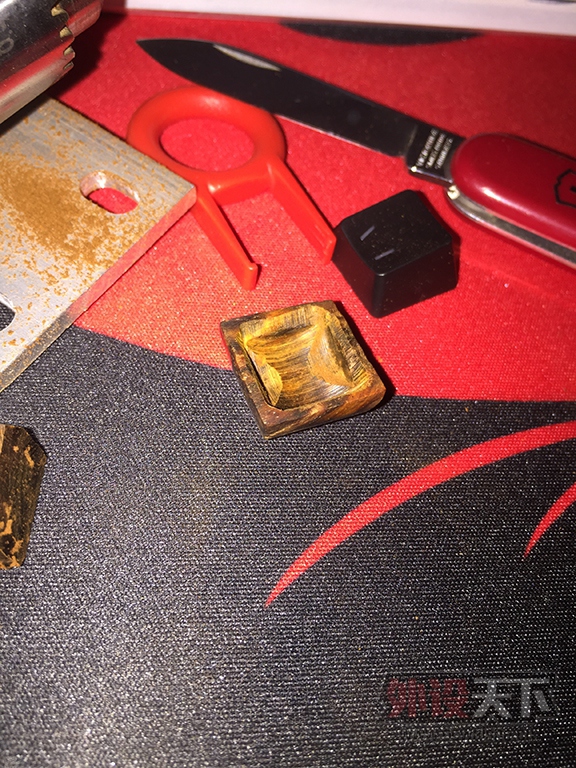

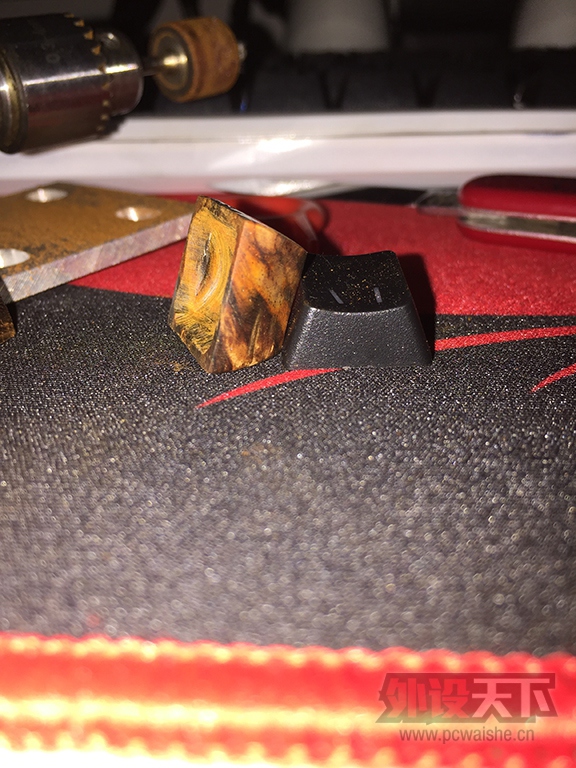

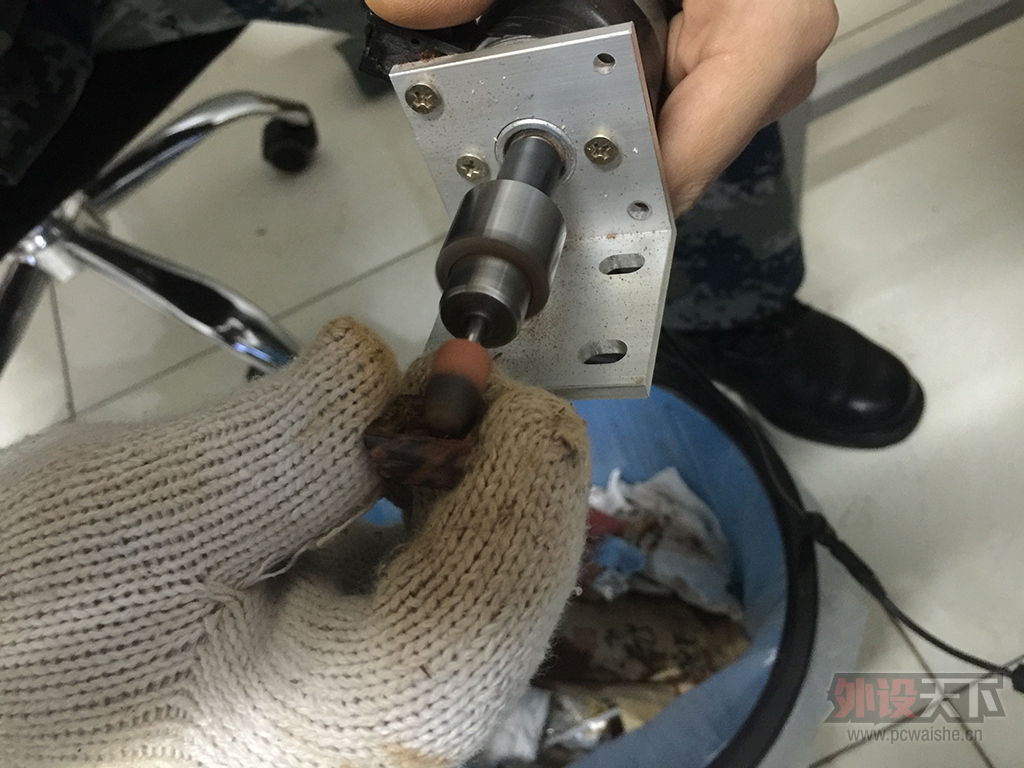

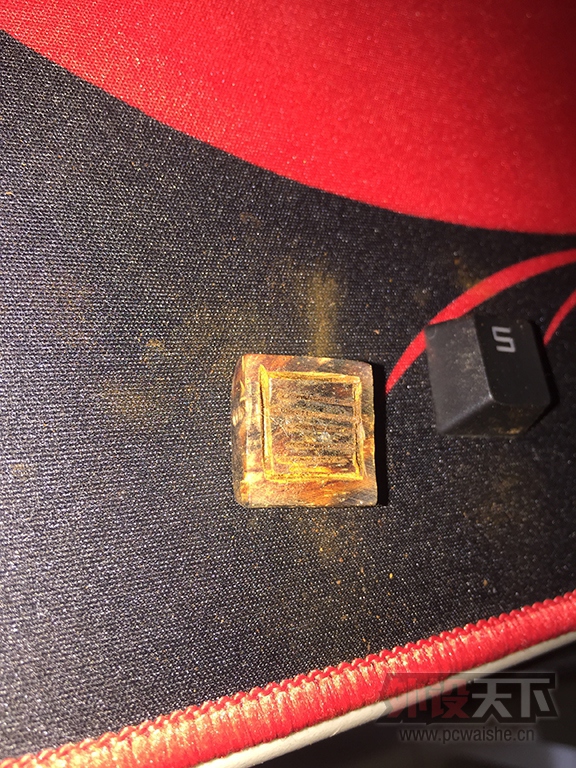

里面需要掏空
就是这样
这木头很硬，很不好弄~

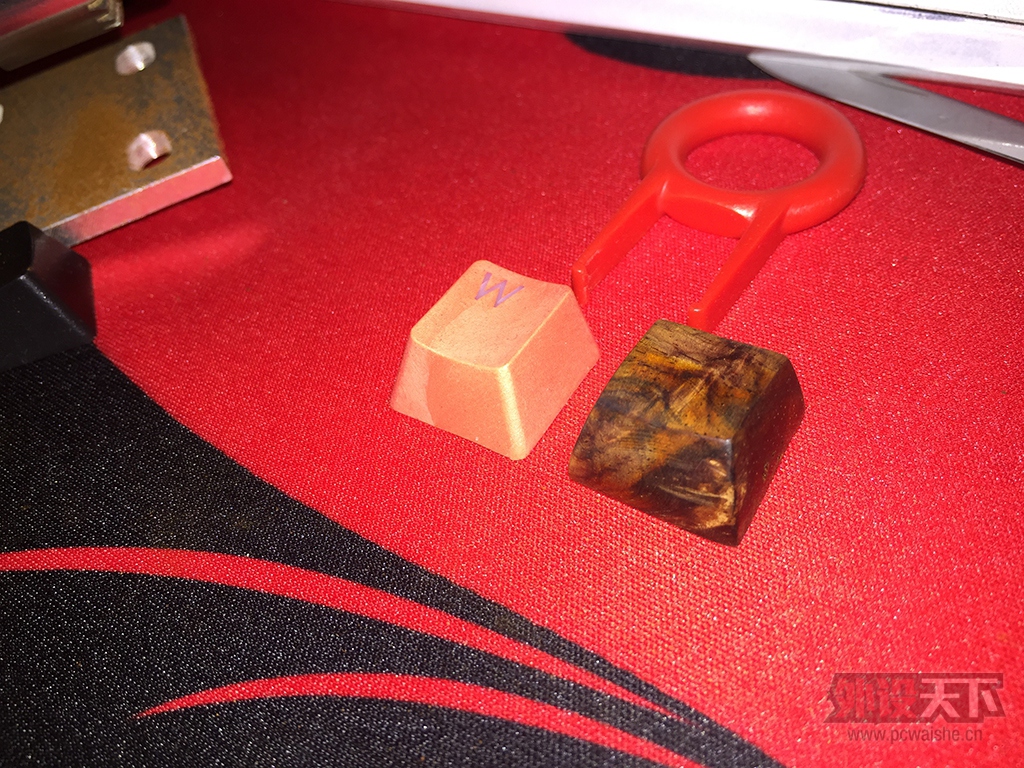

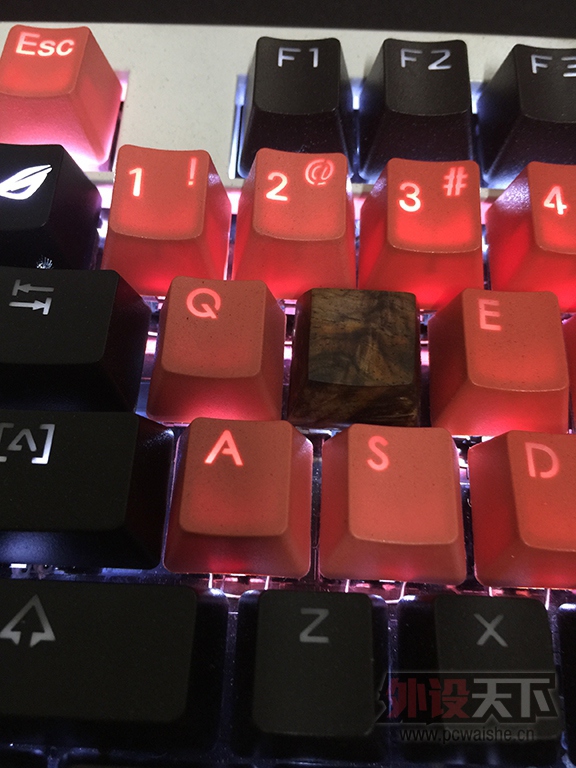

完工，最后找个键帽把里面的立柱粘在木键帽里，图没拍

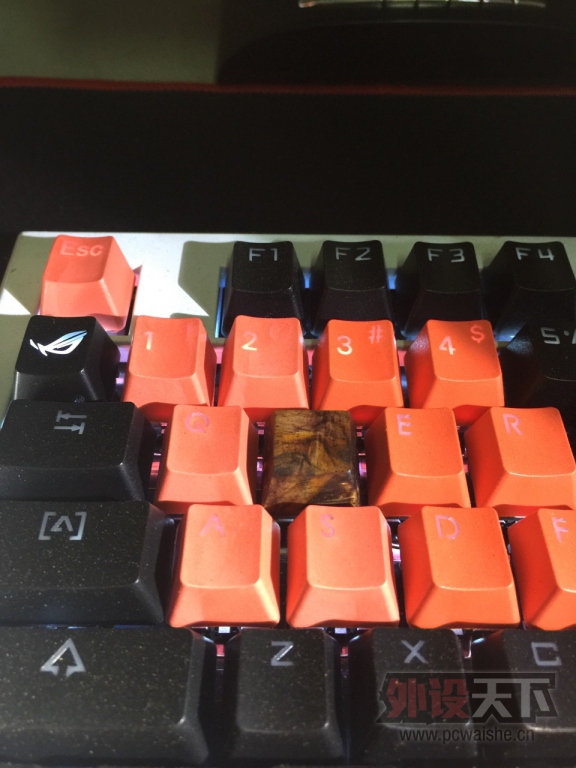

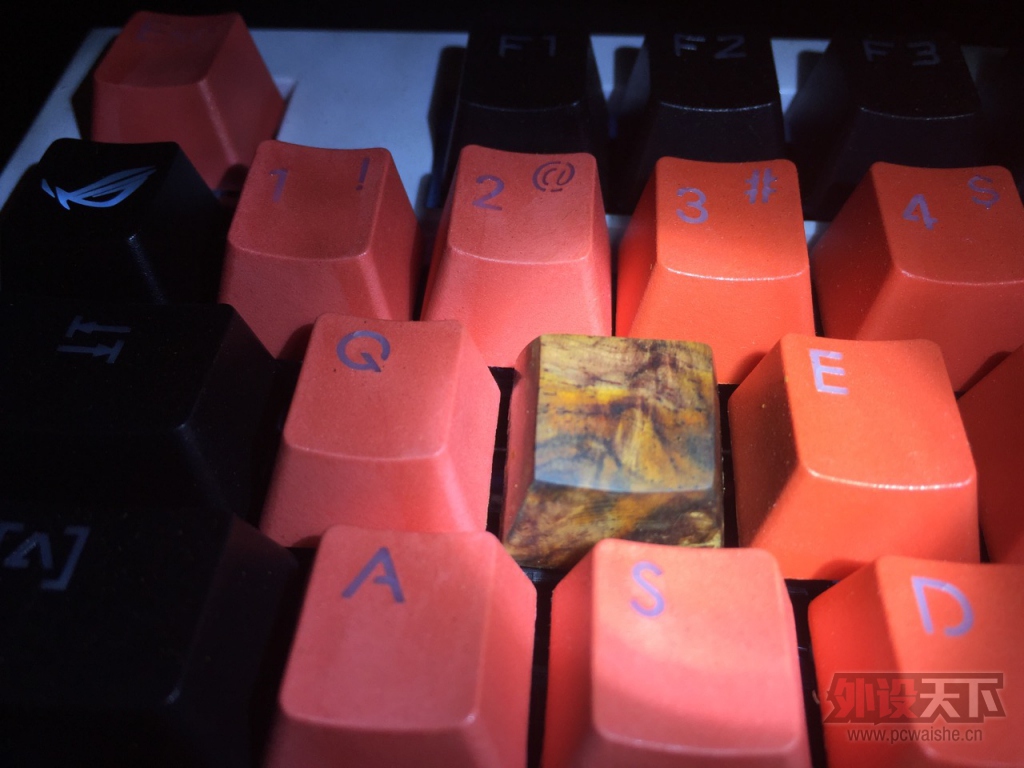

就是这样

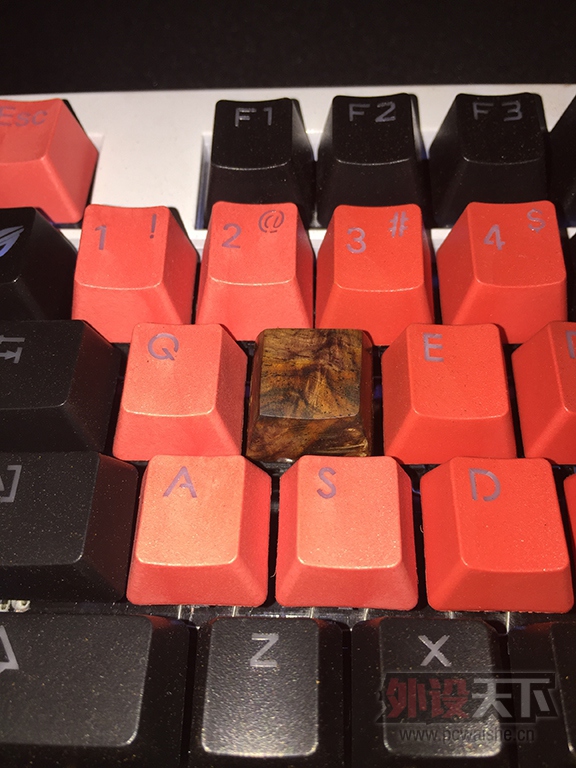

做了一个，很不搭，以后有时间再多做几个吧 |
