[小五原创] Ganss G.S-104奶轴机械键盘拆解加灯简评

凹凸游侠

Ganss G.S-104奶轴机械键盘拆解加灯简评

小五原创（外设天下ID：凹凸游侠），转载请注明

拿到手里这块Ganss G.S-104键盘已经个把月了，本来是应该跟随大流立马出个开箱简评，但还是酝酿了这么久，原因无它，只因为楼主就是个懒胚… 不过也幸好这样，让楼主有足够的时间去细品这块键盘。可以说在如今喧嚣的机械键盘市场，总有那么几个蛋定的品牌，Ganss便是其中之一，就是无论你纠结什么自主轴，纠结什么外形设计，纠结什么背光灯效，它永远都是那么稳稳地一步一步走着，前面的路还长着，该有的到时总会有，该留的倒是一定要把它留下来。

与这种稳妥的节奏一样，Ganss的产品线也并没有一下子拓得很宽，实际上从涉足机械键盘领域起到现在也已经过了很长的时间，玩家群体中的名气也并不小，但G.S就一直折腾着87，先留好灯路，玩轴的同时上个灯，再玩个颜色，每一步都这么稳，为下面做着准备。接着104也终于出来了，那么这次的104会有什么不同呢？

背光方面这次是提供了完整的灯路，包括灯控灯组及控制芯片，支持混灯及多种预设的背光模式切换。原装的键帽Ganss首次采用了时下主流的双色透光键帽，透光材料部分为橙色，可以说万事俱备，只欠灯珠——LED需要用户自行添加，这一点显得迷之坑爹，好在预设的灯路插灯即亮，只要有最基础的电路元件焊接能力，配上若干灯珠，就能发动G.S-104隐藏的多模式混灯背光技能。

轴体方面，Ganss一直坚持使用原厂cherry MX轴，并且在稀有轴的普及上也是一路当先，这次的104除了常见的青茶黑红四种轴型“管够”，绿奶白灰等稀有轴也是首发的轴型，对于钟爱原厂轴的玩家可以说是一步到位。另外此前还爆出消息，据说樱桃的新MX轴Ganss也准备同步采用，让楼主对Ganss的期待又增加了几分。

这次到手的G.S-104是奶轴款。奶轴作为一种稀有轴，可能会有玩家不太了解，楼主在这边简单扫个盲。所谓奶轴，最早应该是樱桃在八、九十年代就生产过的轴型，后来作为KBT定制轴的身份出现在RACE上，轴心颜色是乳白色，型号为MX White Switch，原厂的意思肯定是命名为“白色的轴”，不过大概是被台湾同胞首先冠以“奶轴”的名称，用来与已存在的白轴作区分。



• Characteristics: WHITE SWITCH pressure point (80cN)
• Switching voltage: 12 V AC/DC max.
• Switching current: 10 mA AC/DC max.
• Dielectric strength: 500 V / 50Hz
• Durability: > 50 million actuations
• Contact configuration: Single-pole contact
• Actuator travel: 4 - 0.5 mm
• Pretravel: 2.2 ± 0.6 mm
• Initial force: 30 cN min.
• Actuation force: 70 ± 20 cN
• Pressure point force: 80 ± 20 cN
• Insulation materials: Thermoplastics (min.UL 94 HB)
• Spring: Stainless steel
• Contacts: High-quality gold alloy
• Storage Temperature: 5℃ to 40℃
• Operating Temperature: -40℃ to 70℃

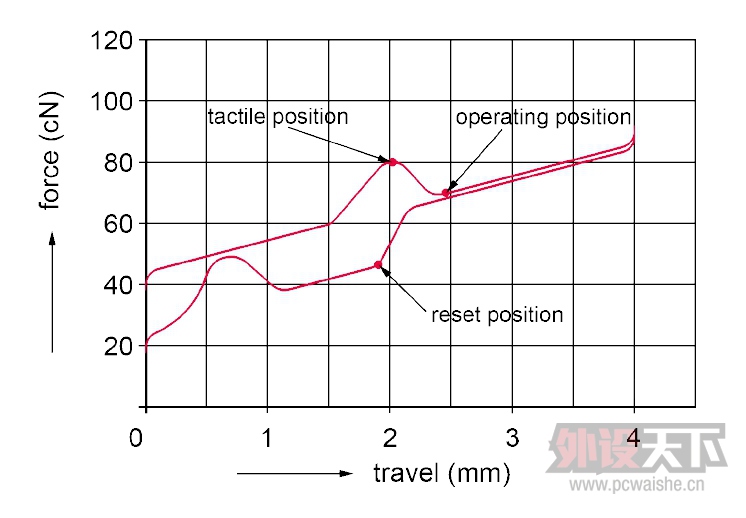

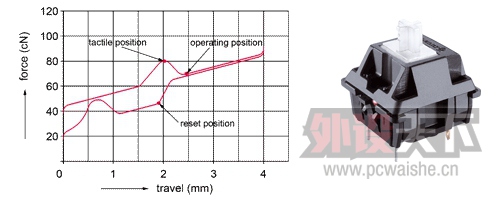

关键信息，樱桃奶轴初始压力为30cN起，触发压力为70±20cN，触发行程2.2±0.6mm，段落点压力为80±20cN，此外从压力行程图上可以看出触底压力能达到约90cN。

简单点说奶轴就是一种重青轴，跟同样称为重青的绿轴十分相似，数据上两者的触发压力、触发行程、段落点压力都完全一致，触底压力也非常接近，初始压力、触发前行程的压力变化稍有差异，唯一明显区别的是奶轴的段落行程大概为2mm，而绿轴则为1.7mm。也就是说，从手感尤其是段落感上还是能感受到不同之处的，具体下文使用篇再作分析。

前面说得有点多了，下面就进入正篇开箱简评环节。按照惯例先上一段官方参数如下。

• 按键数量：104Key
• 接口类型：USB支持U+P
• 冲突类型：默认六键无冲，自动切换全无冲
• 产品尺寸：440×138×32mm
• 产品重量：1200g
• 工作电压：+5V/DC±5%
• 工作电流：＜ 100mA
• 按键开关：Cherry MX
• 按键寿命：＞5000万次
• 系统支持：Win/Mac



开箱篇

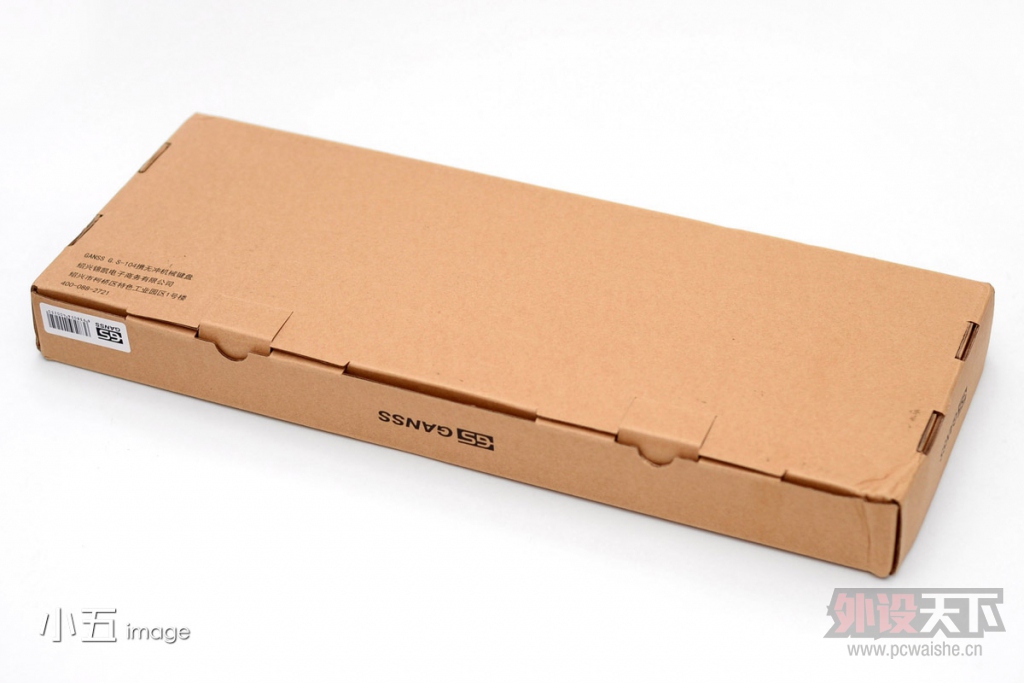

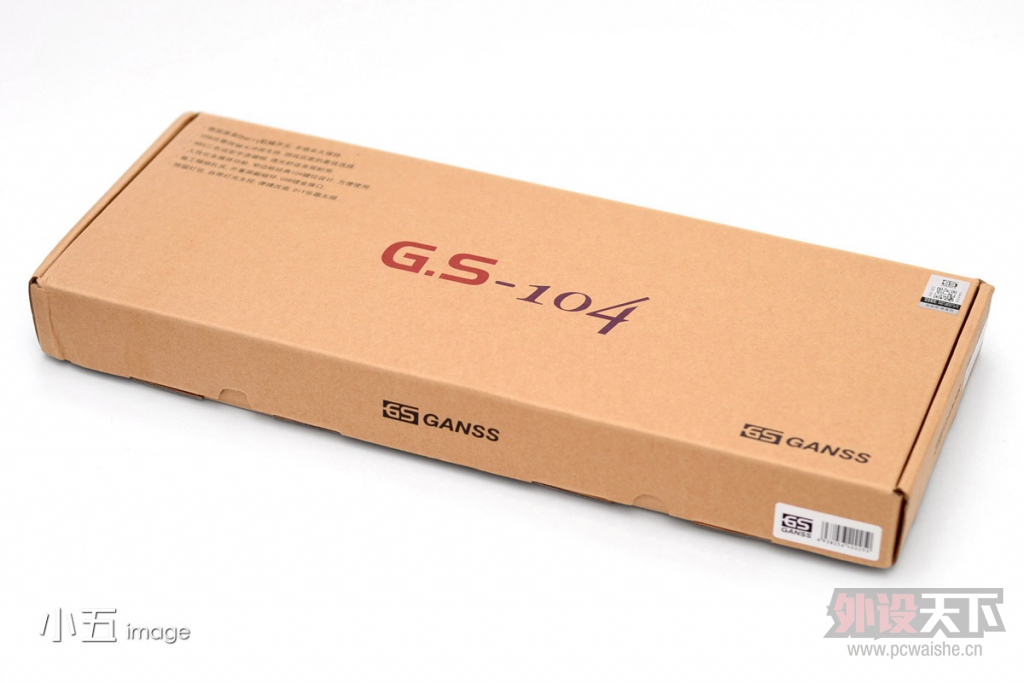

外包装采用牛皮瓦楞硬纸板盒装，盒子四周也留下了天然的双层缓冲区域，加上丁日硬的纸板材质，包装虽然简陋但保护一点也不含糊。然后整体沿用了上代87的简约风格，这一点楼主觉得倒是挺省心，毕竟像我们这种没事瞎吉跋搞评测的，明明是消费者的命却操着设计师的心，不要哪天G.S突然也变成彩色狗了，又得担心设计美学问题。

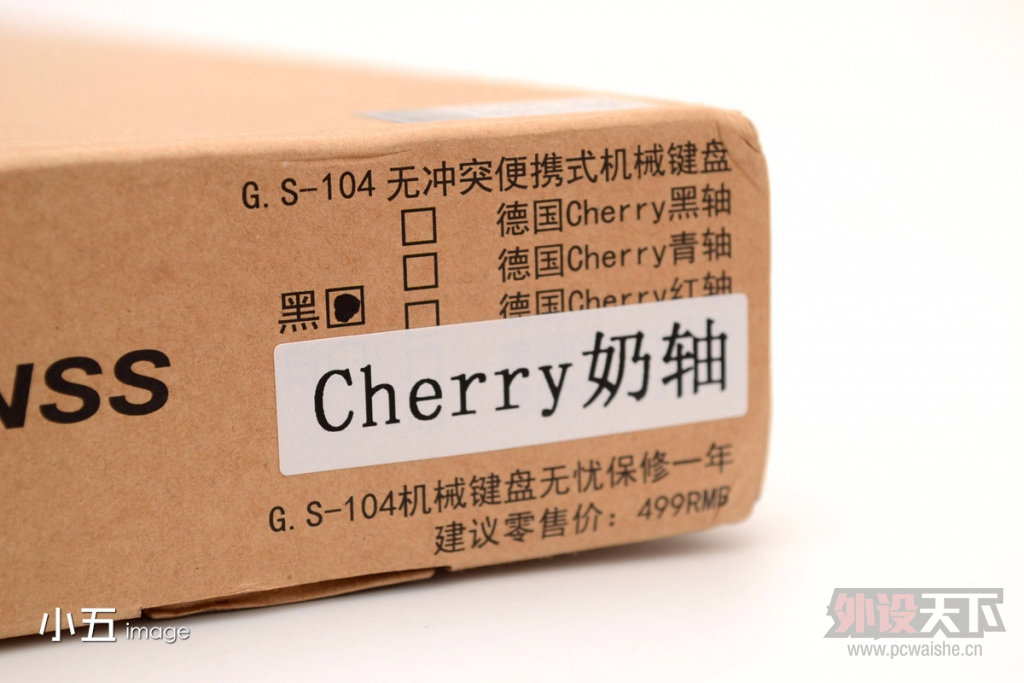

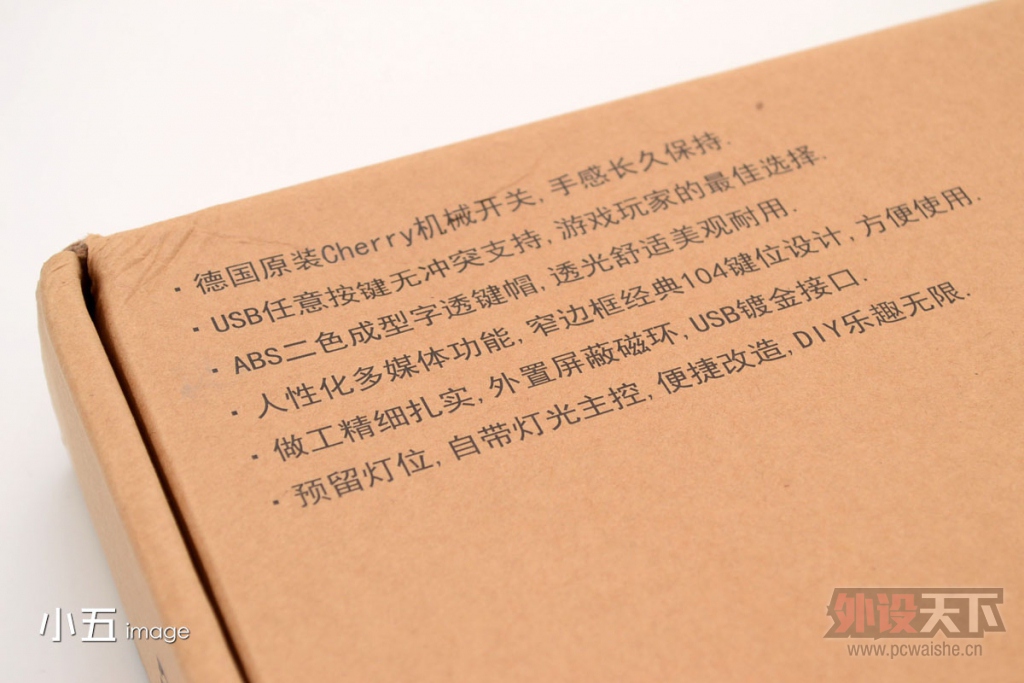

盒子正面左上角的位置印着G.S-104的功能和特色介绍，另外因为包装印刷上没有涉及稀有轴的选项，所以稀有轴型都用对应的标签贴在盒子上。

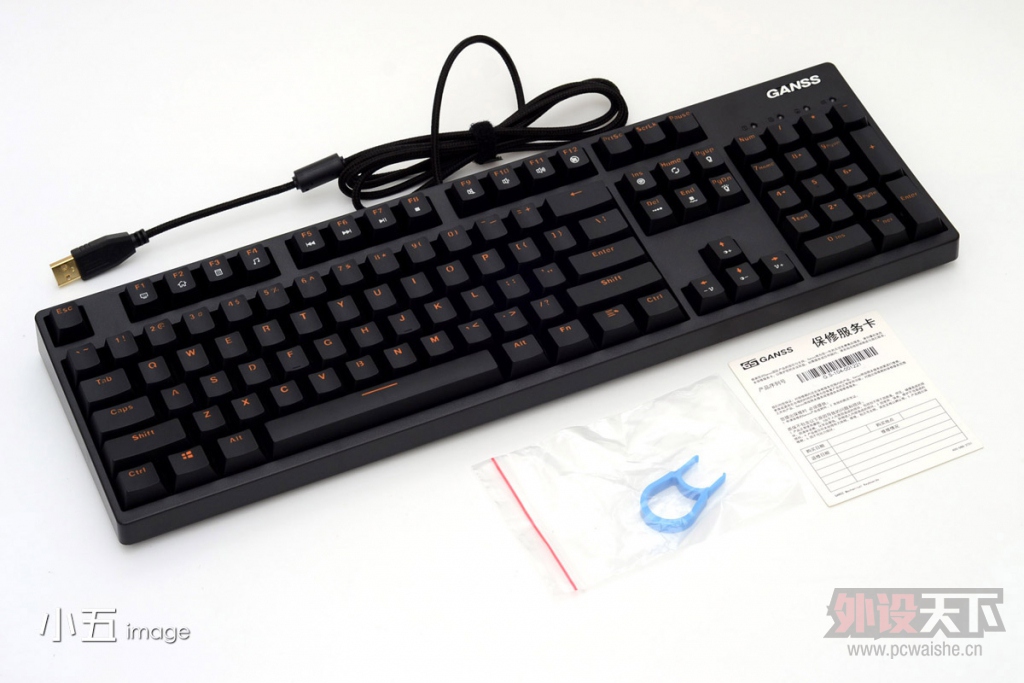

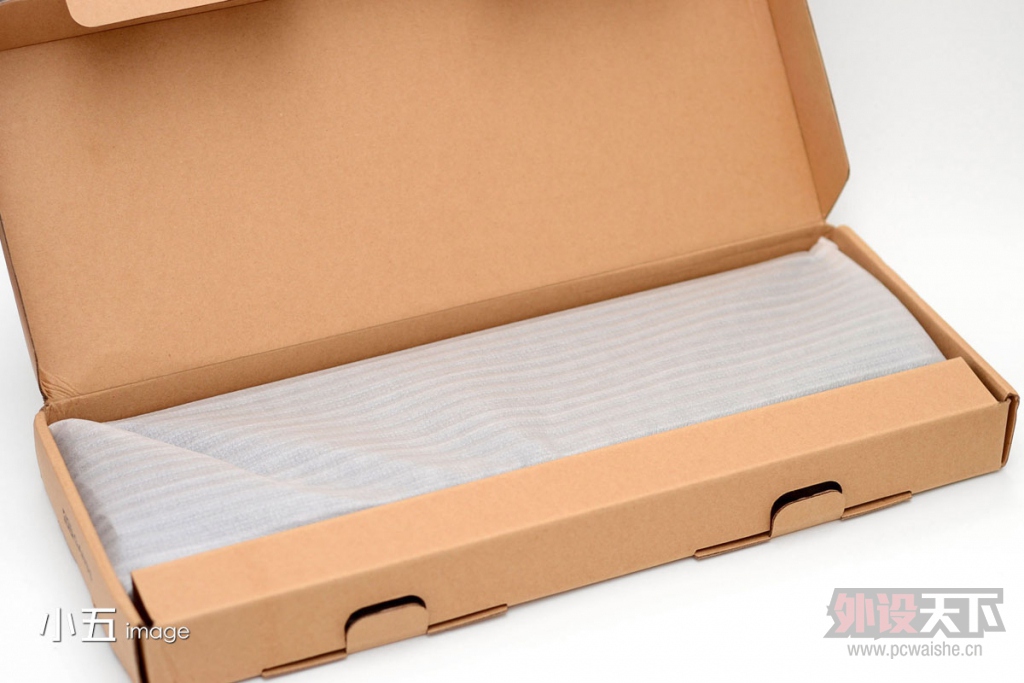

打开盒盖，内部键盘用泡沫塑料纸包裹，配件比较简单，一个拔键器和一份质保卡。

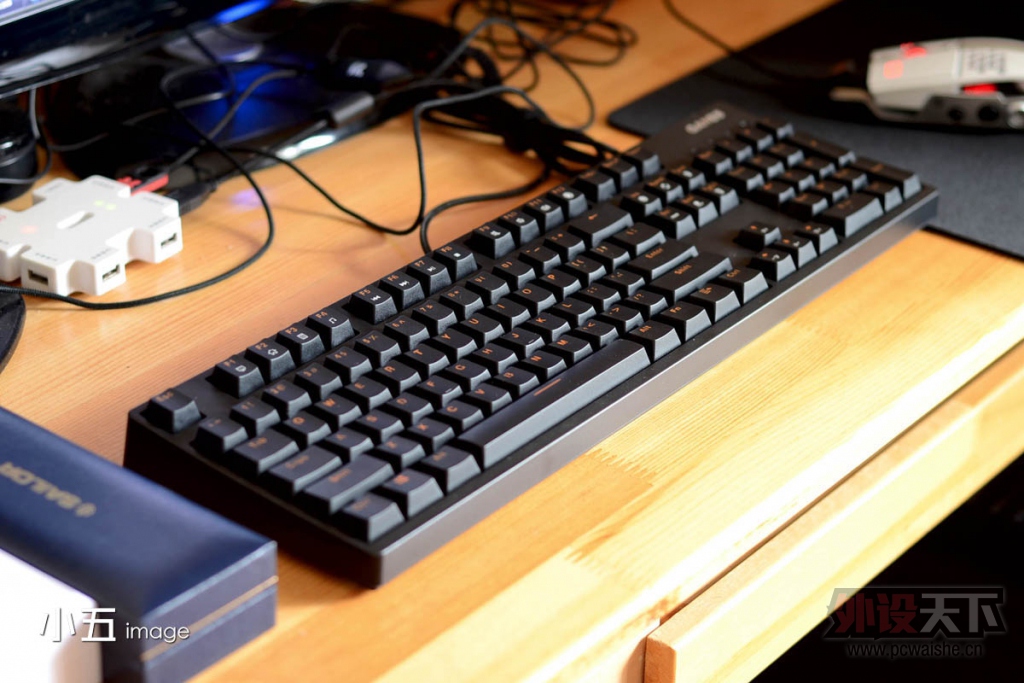

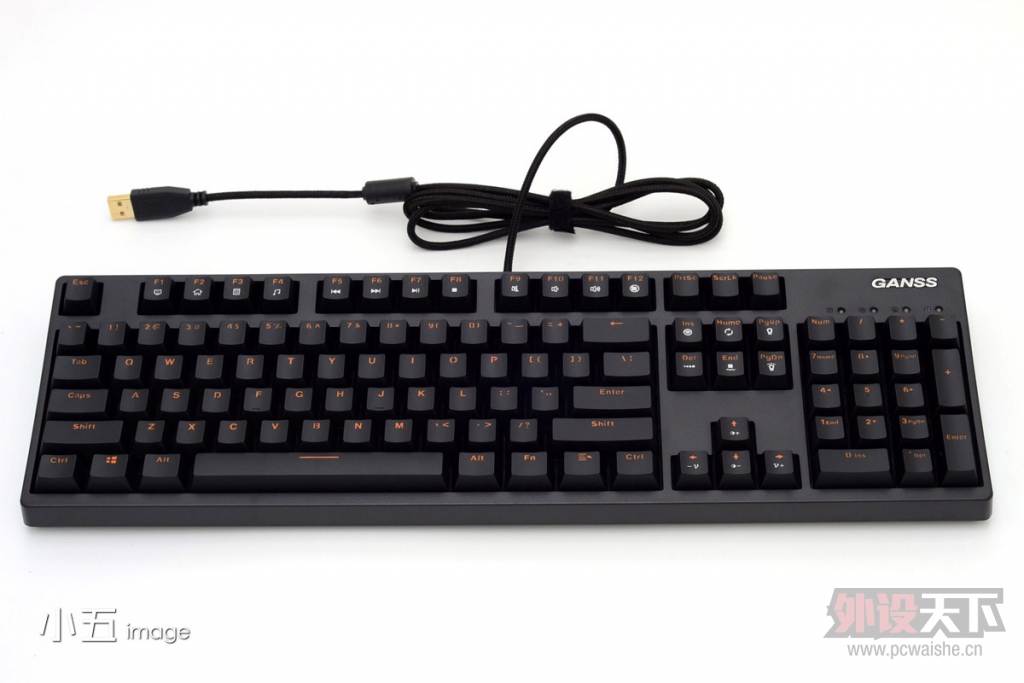

Ganss G.S-104本体，标准US配列窄边框设计，橙黑对撞双色键帽，上壳的皮纹很细腻。右上角区域是Ganss的铝贴标，整体的样子其实一眼就明白跟Filco是基本一样的，也算是非常经典的设计。

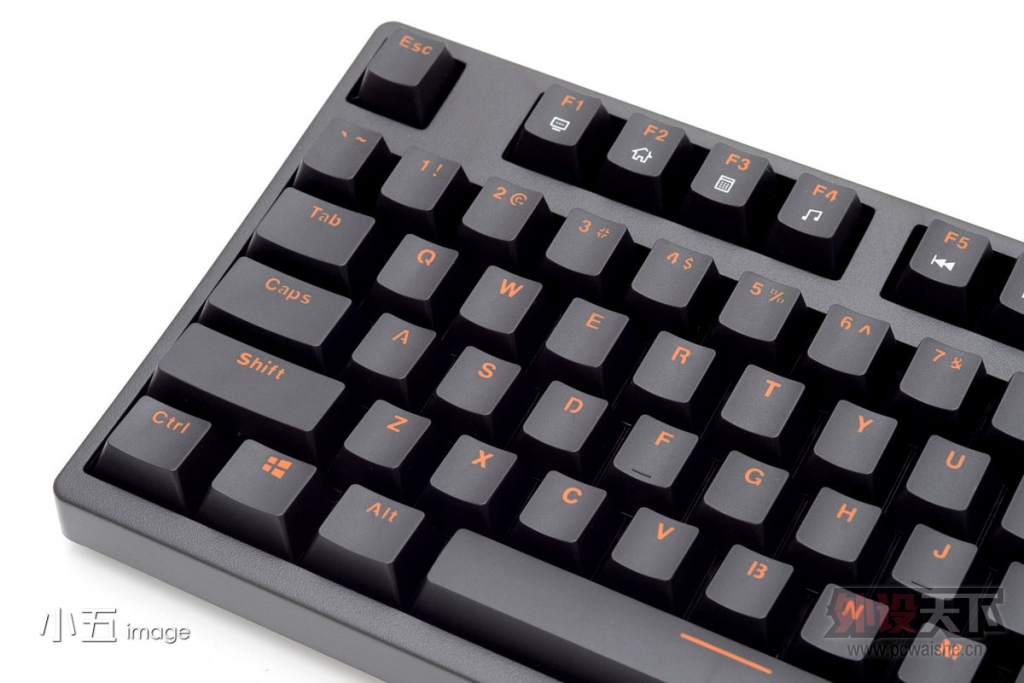

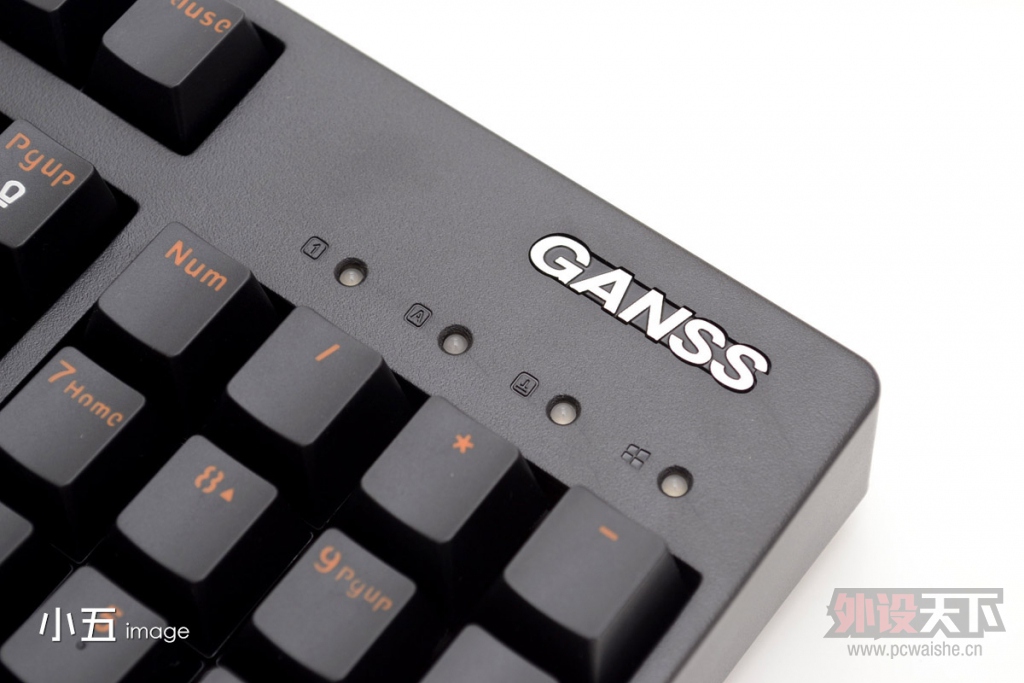

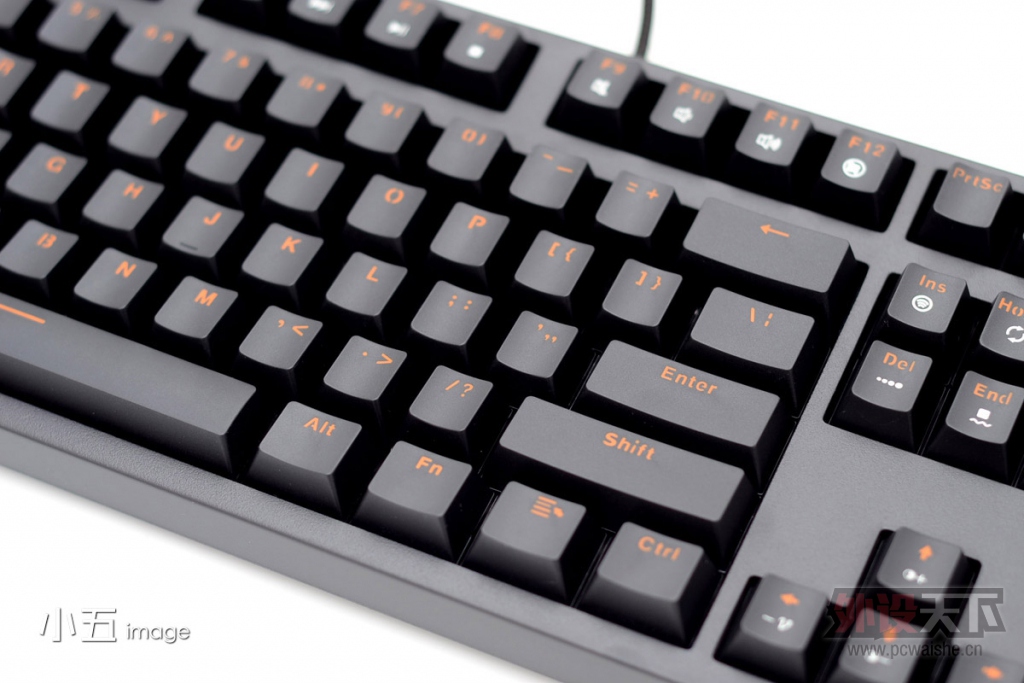

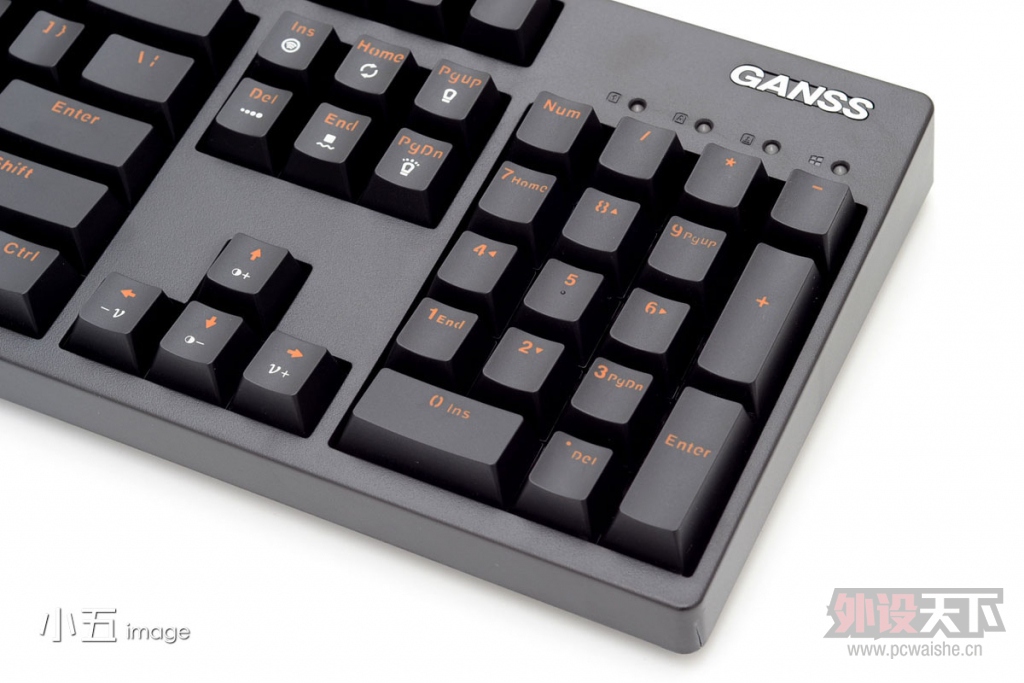

键帽的边缘凌厉，表面的磨砂还不错，印字也比较精细，部分带有第二功能的键位用白色丝印字符标示。右上角有四个指示灯，除了常见的数字区、大小写、Scroll锁定，还有一个锁Win指示灯。

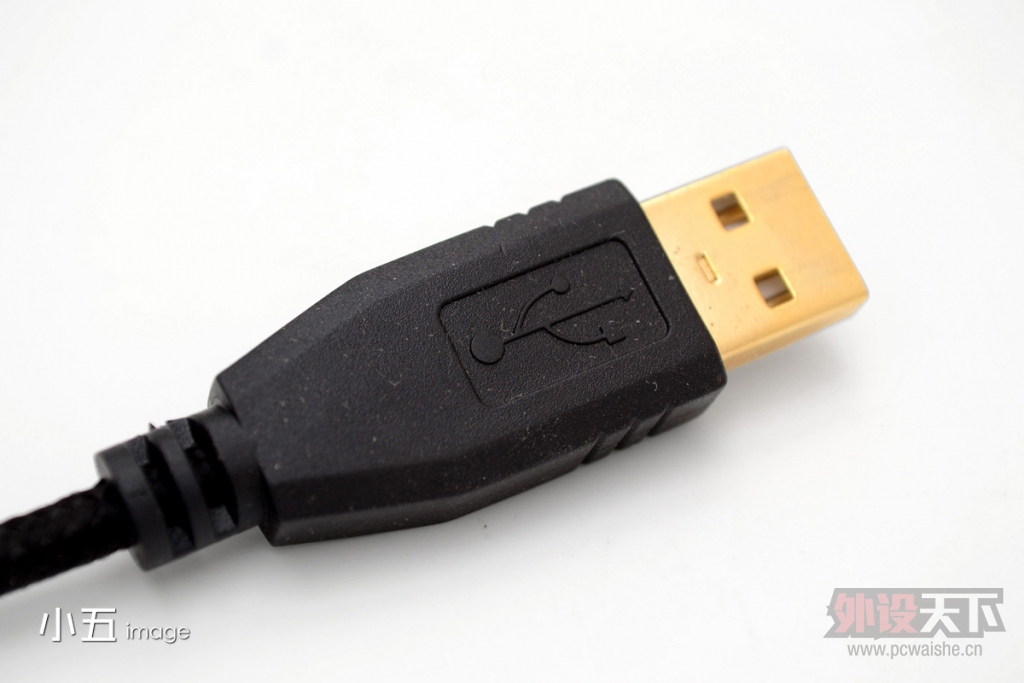

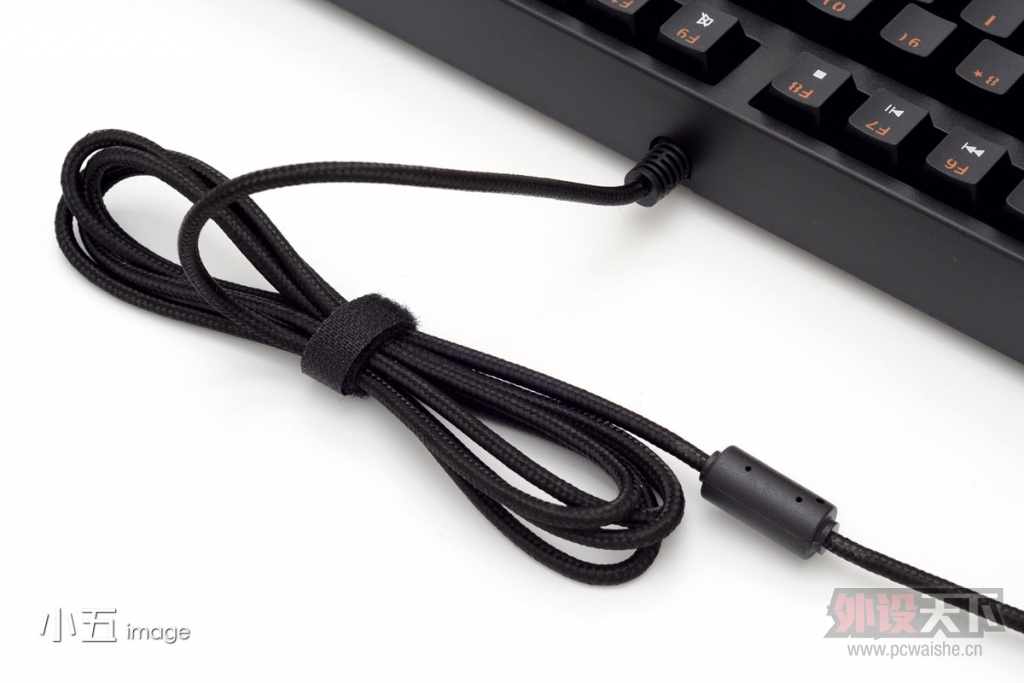

与系列作一样，G.S-104依然是非键线分离设计，不过这次的键盘线换成了尼龙编织线，抗屏蔽磁环和镀金接口也一应俱全，线材看起来扎实了不少，但有点偏硬，好在键盘线并不会跟鼠标线一样影响到什么操作。

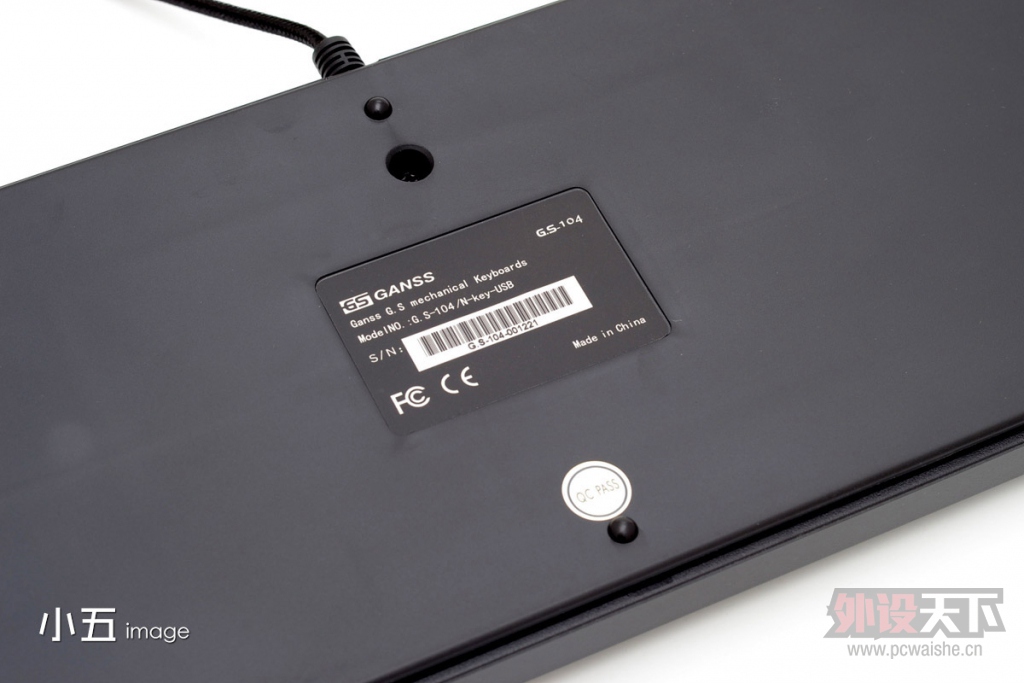

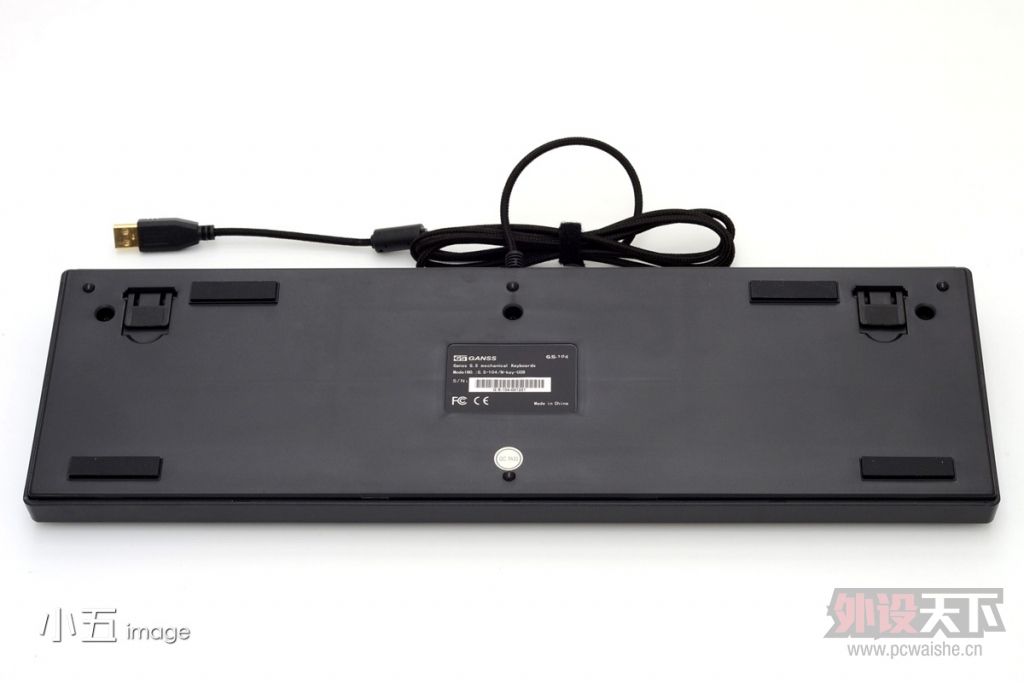

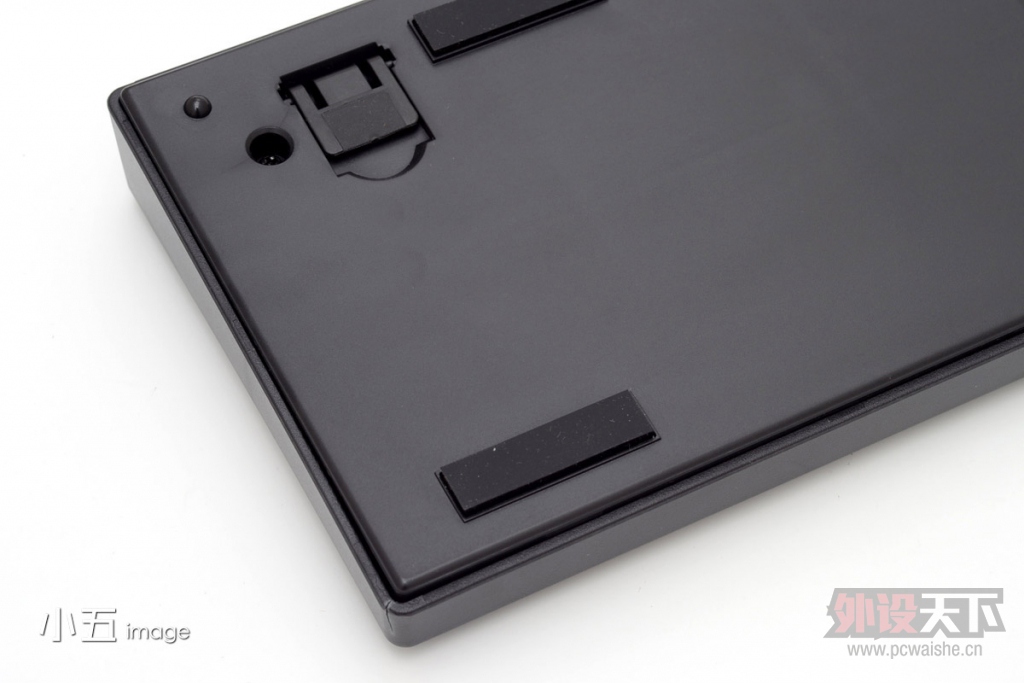

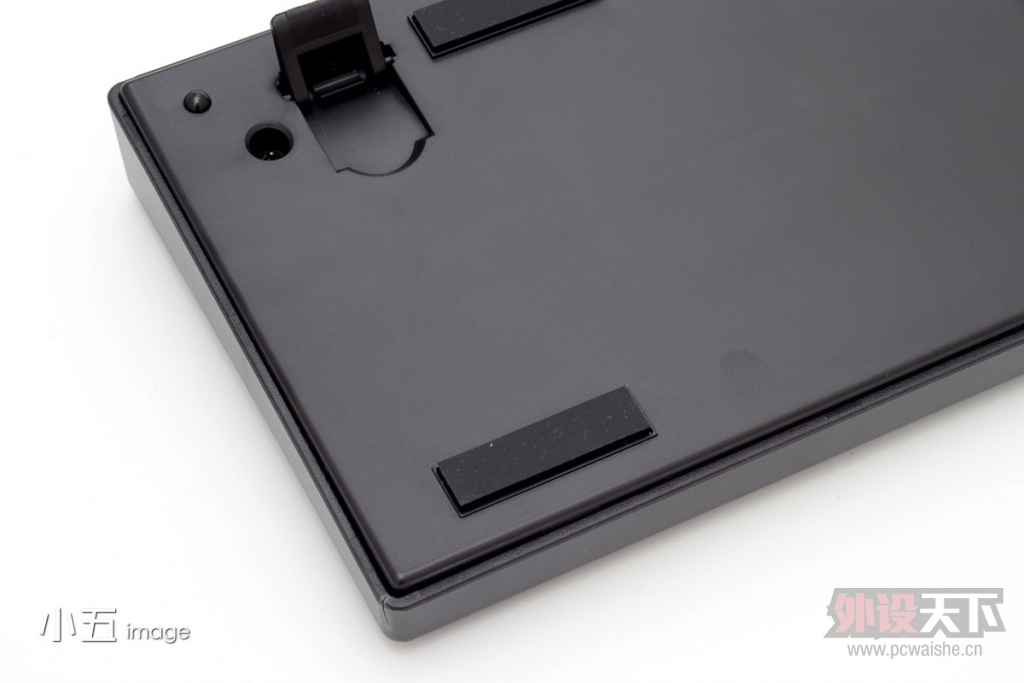

与正面的经典气质相比，背面的感觉略显诡异，脚垫非常粗大，防滑简直没说了，但是看起来却显得有点傻气… 撑脚带防滑这一点还是标配。四个迷之激凸，应该是起到硬支撑的作用以进一步保护底盘，但说实话一定程度上也影响了颜值。另外整个底盘上隐约可见一些收缩痕，虽然只是底盘一般看不到，但好歹应该稍微遮掩一下的嘛，比如在皮纹上花点功夫什么的。另外话说这边框一角还开裂了，看了下包装无损，估计是装壳的时候用力过猛艹裂的，下手也是太狠。

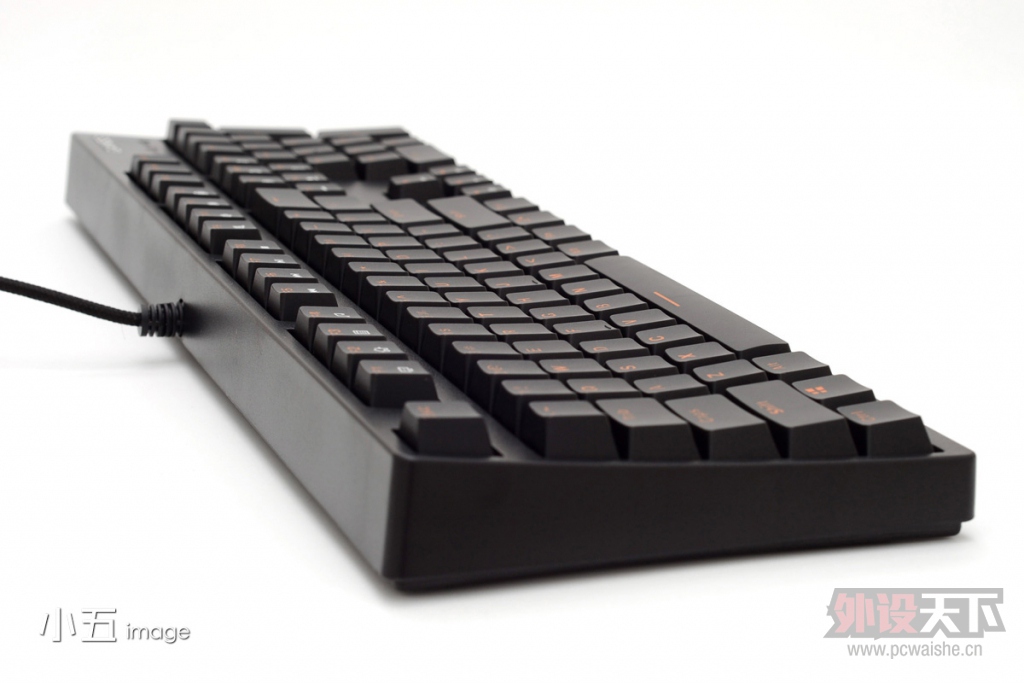

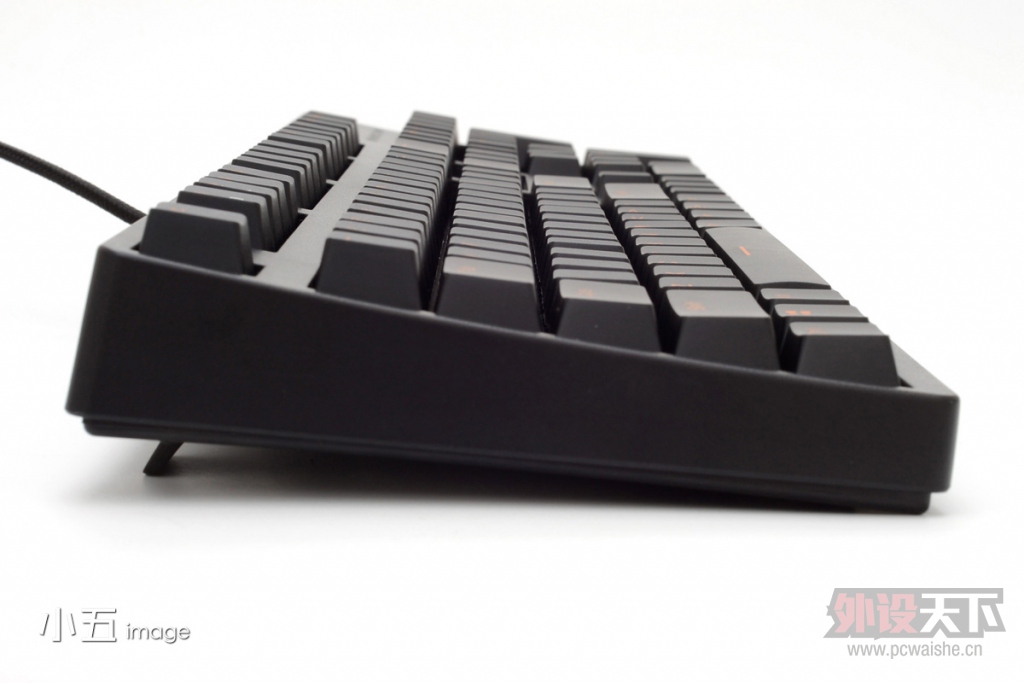

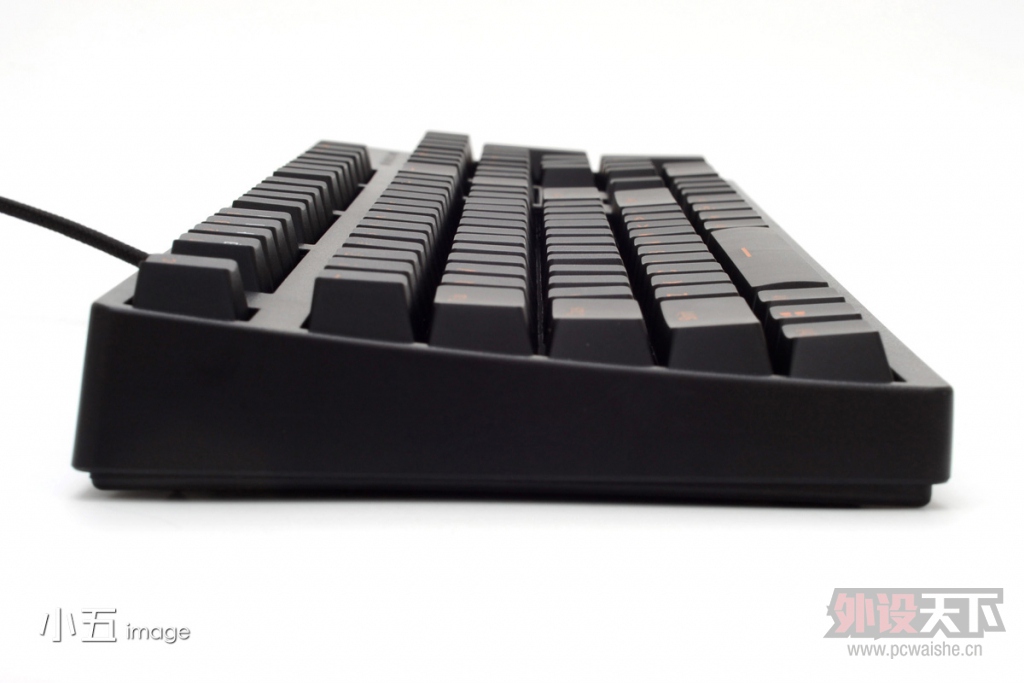

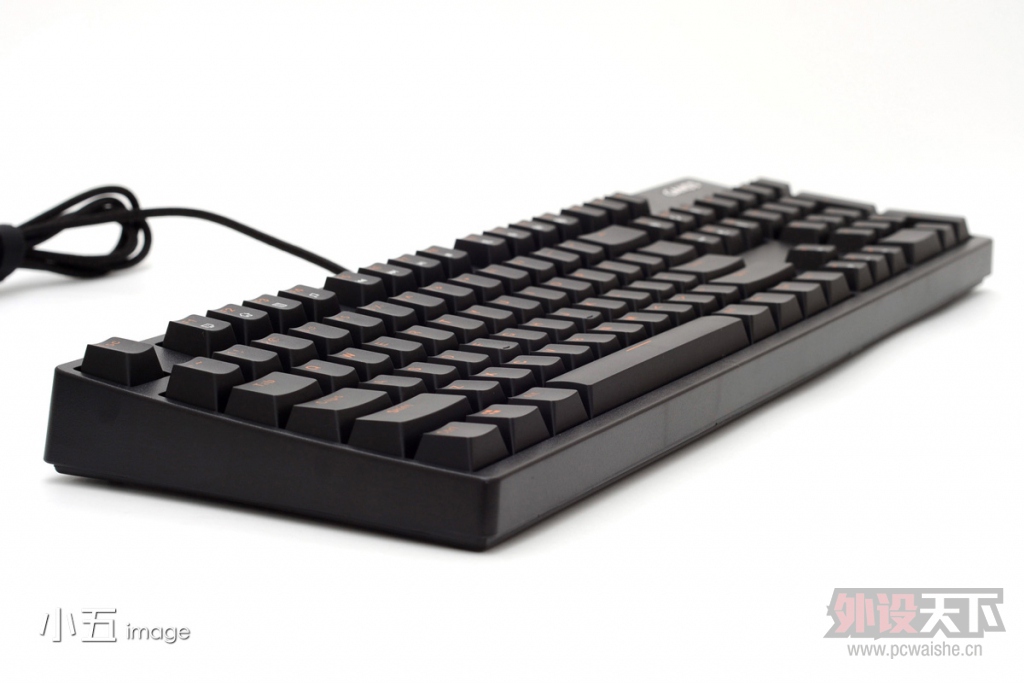

侧面的人工学弧度和阶梯感都很经典，不过R2行部分键帽排列似乎有点不齐？换键帽测试后发现应该是键帽自身的问题。

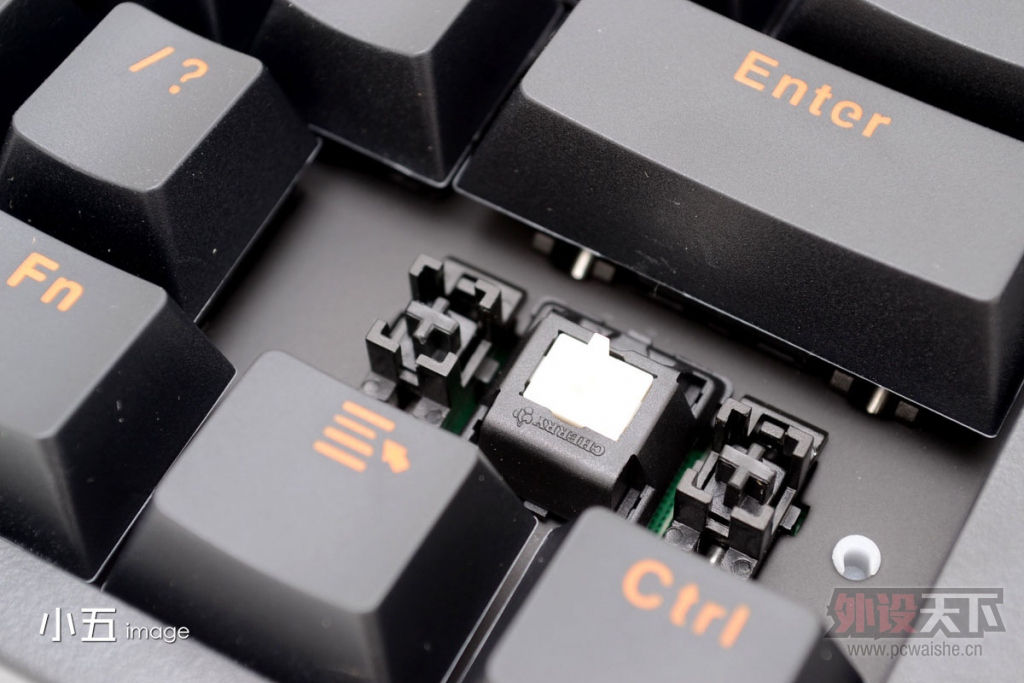

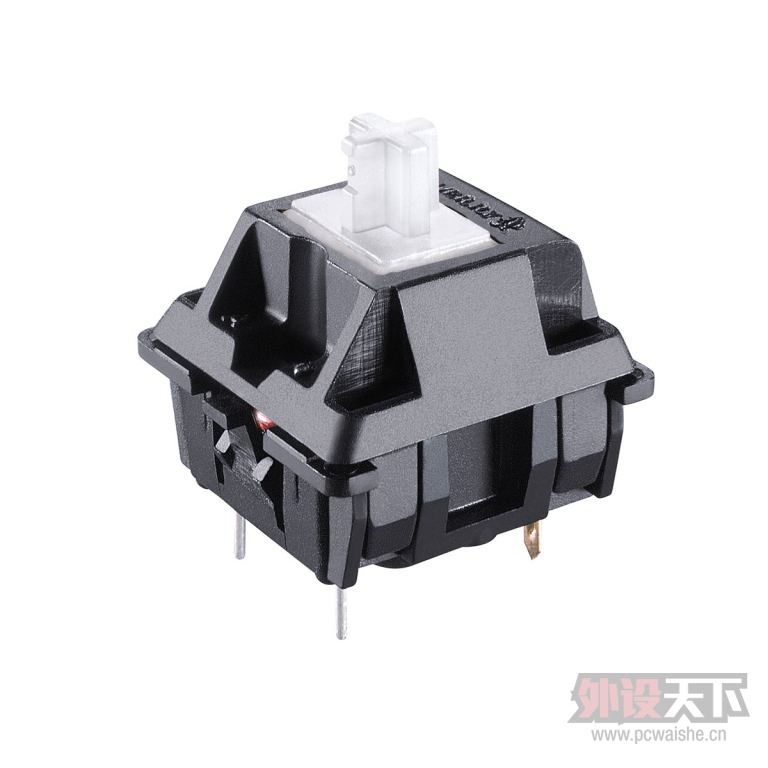

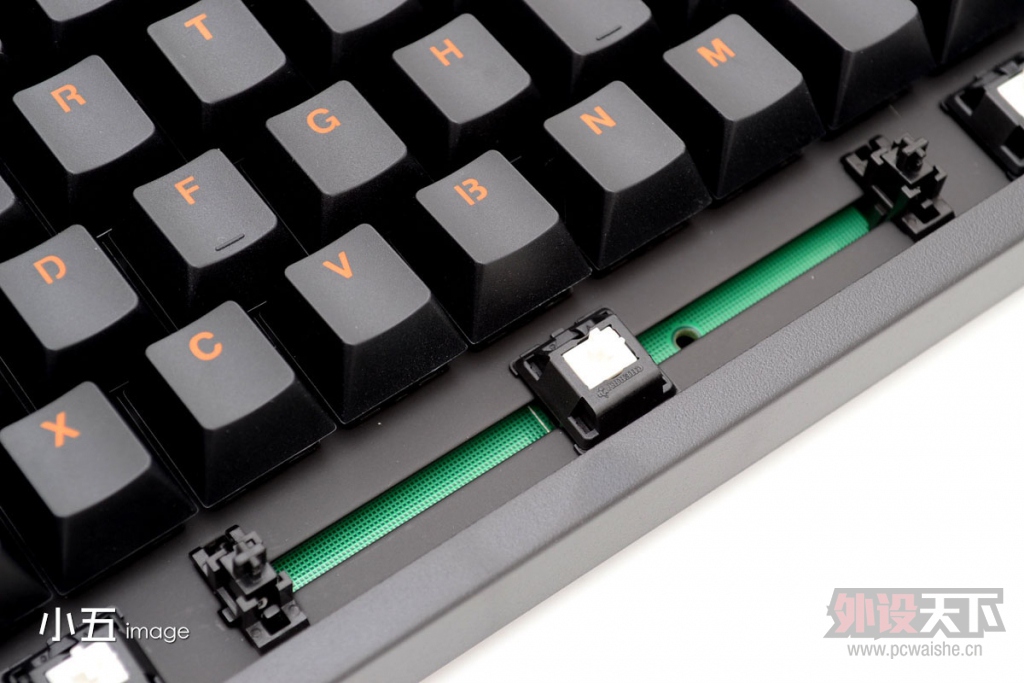

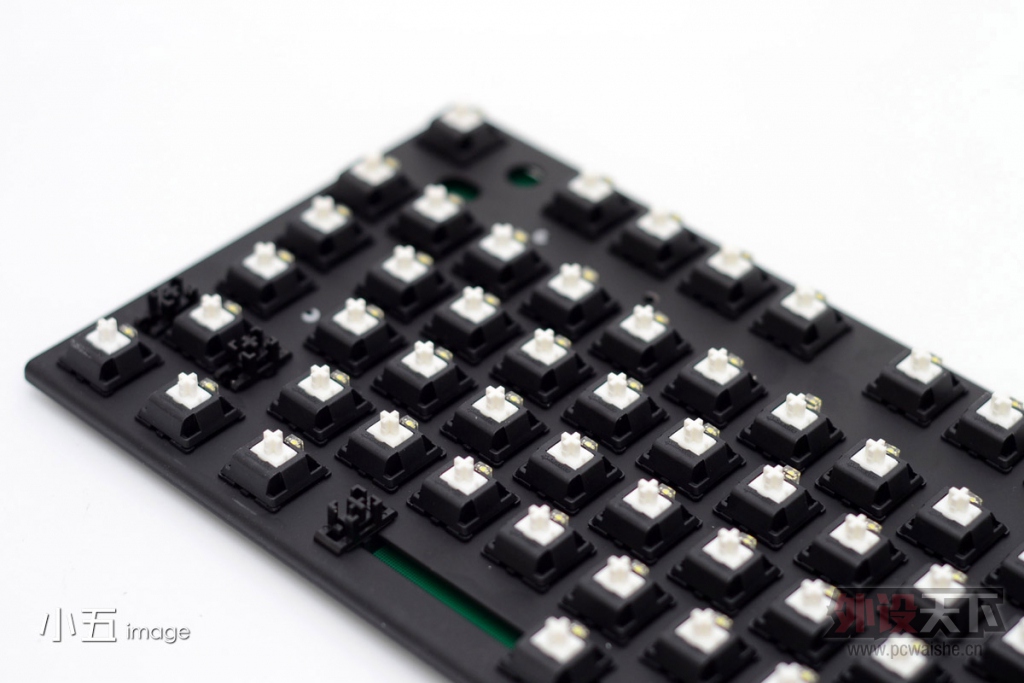

Cherry MX奶轴。颜色是乳白色，不同于白轴带一点透明。大键位是卫星轴，手感调教还可以，虽然远谈不上清脆，但是也没有特别肉的感觉，算是很好地还原了单独奶轴键位的手感。

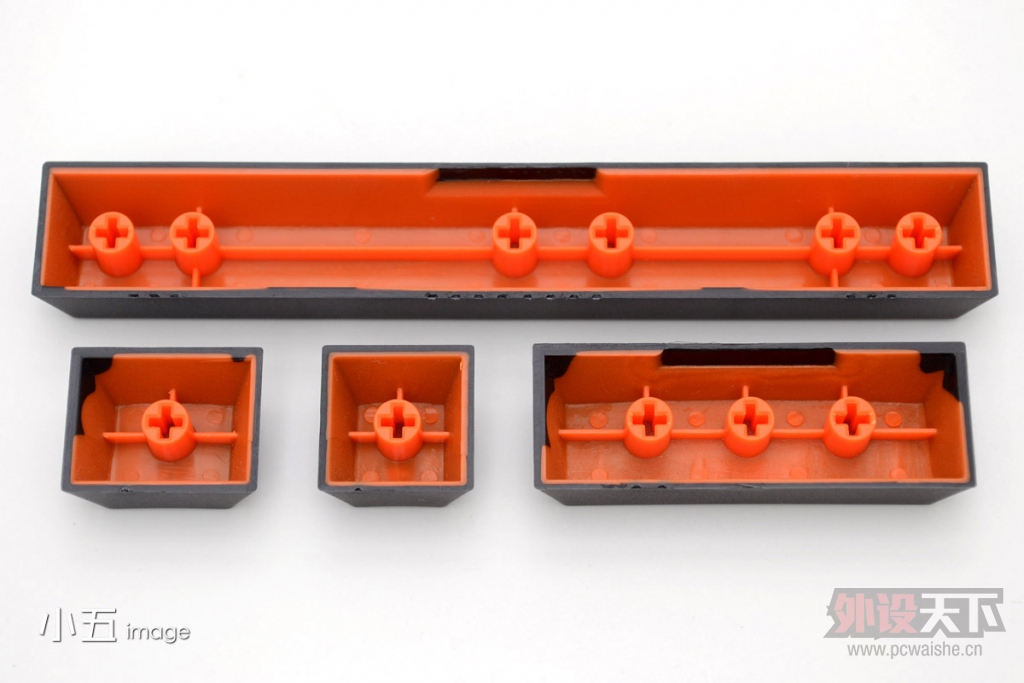

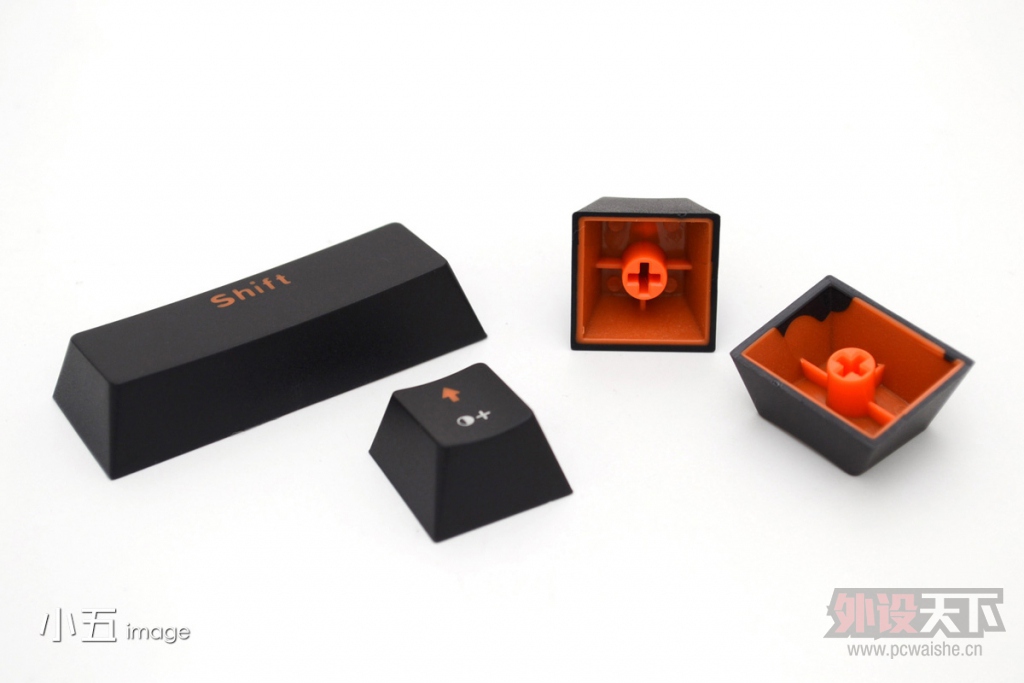

G.S-104标配橙黑双色透光键帽。原厂风格OEM高度、加厚型内壁、空格6菊花，非常扎实以及给力，唯一让楼主觉得有点遗憾的是橙色透光材质透明度显得不是很高，一方面橙色会让原本的背光色彩产生偏差，另一方面透光率也可能会不太理想，虽然对撞色非常耐看，但既然是主打透光键帽，如果一定程度上影响了字符亮度和色彩，那肯定是得不偿失。







拆解篇

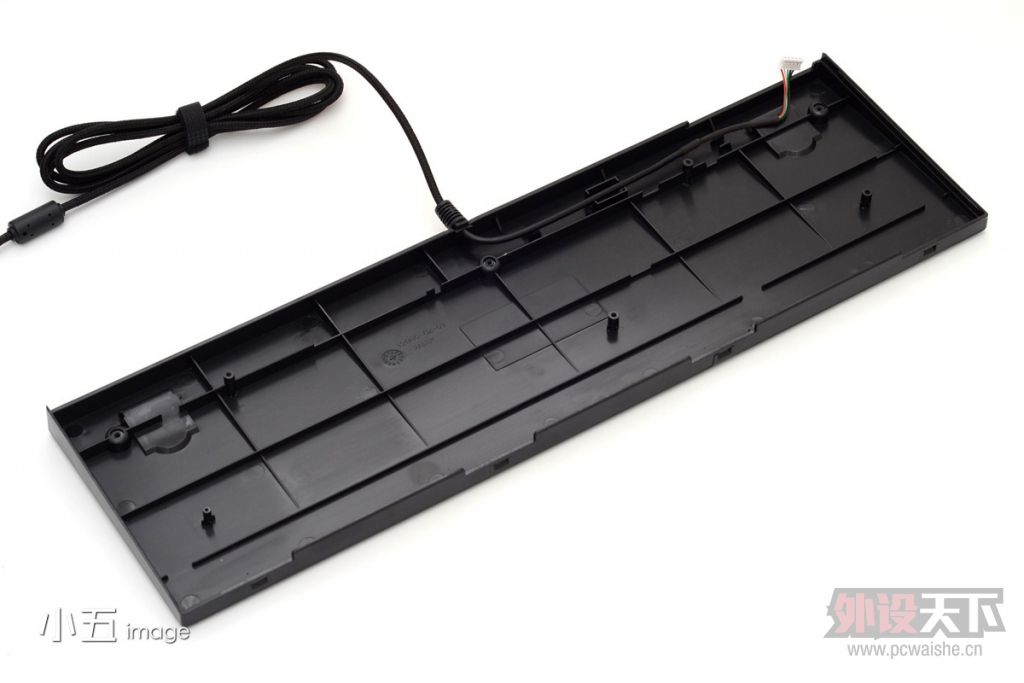

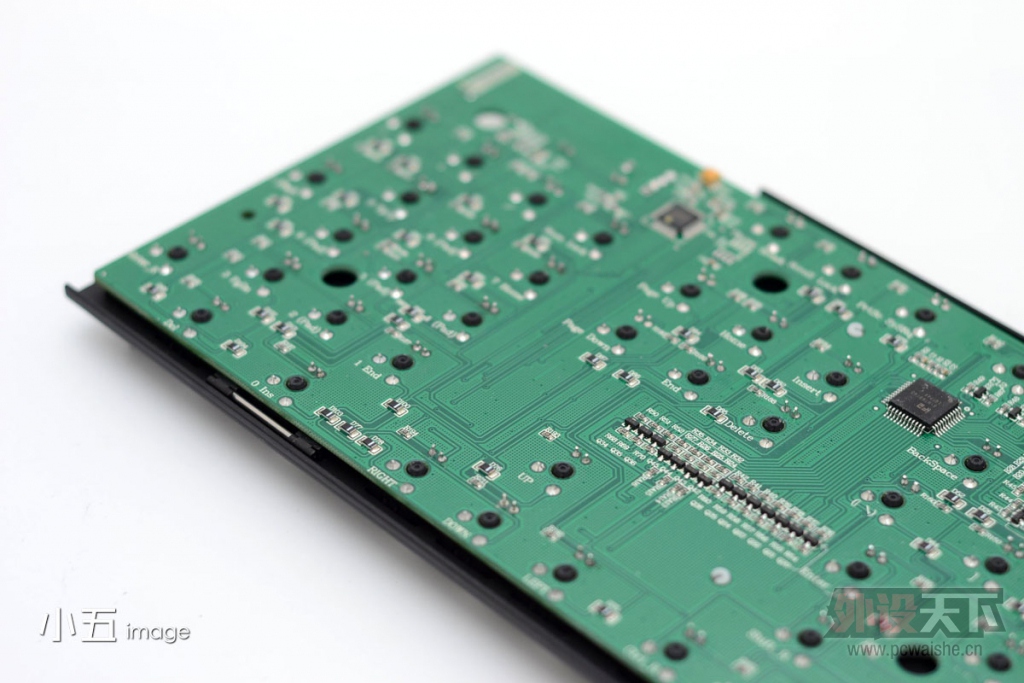

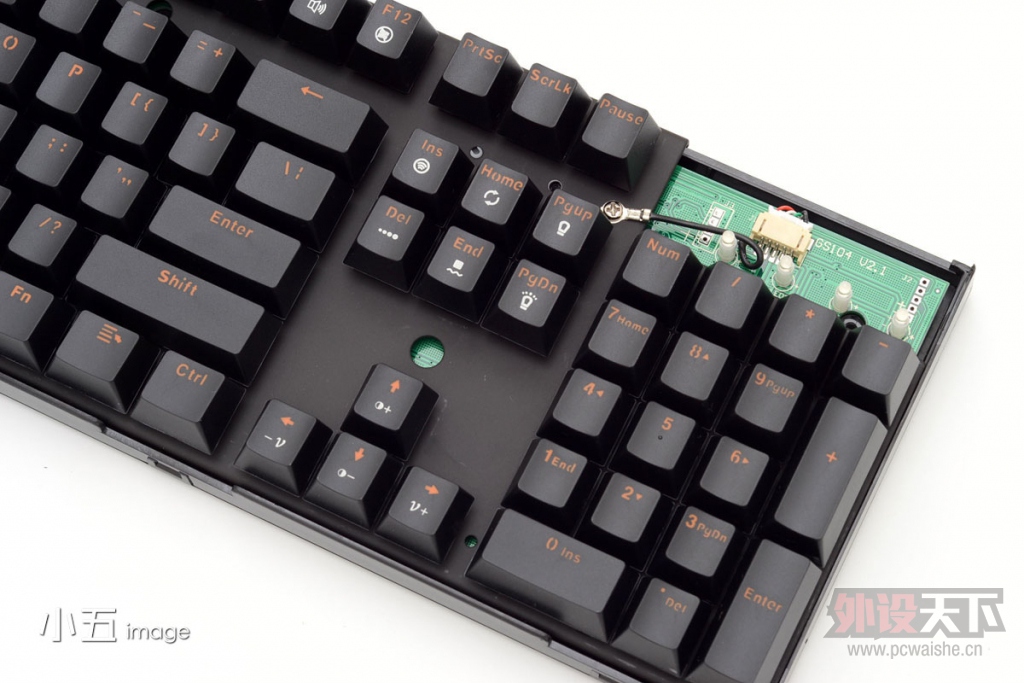

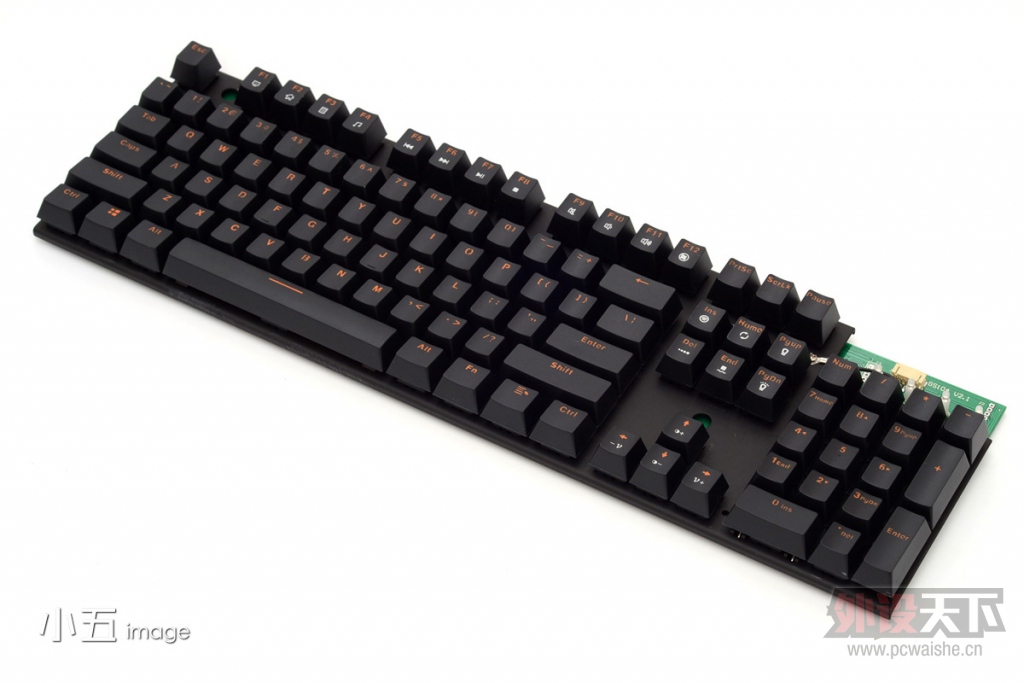

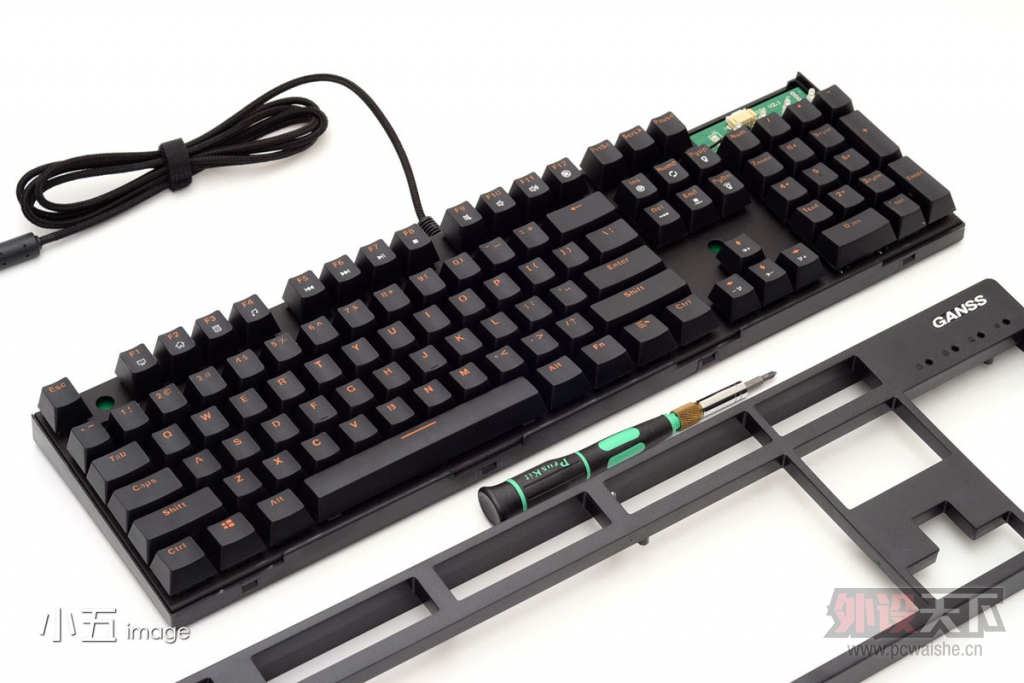

卸去底盘上三颗螺丝，撬开边缘的卡榫即可拆分上下壳。从右上角露出的PCB一角可以看到PCB为双层电路，键盘线5Pin插座在板子轴位一侧。四个雾化指示灯，通电后亮度是瞎眼级别，楼主没有留照片，G.S-104的这个问题相信之前的评测人都提到了，根据G.S有关部门有关人员透露，这个问题在后期的批次已经修正。

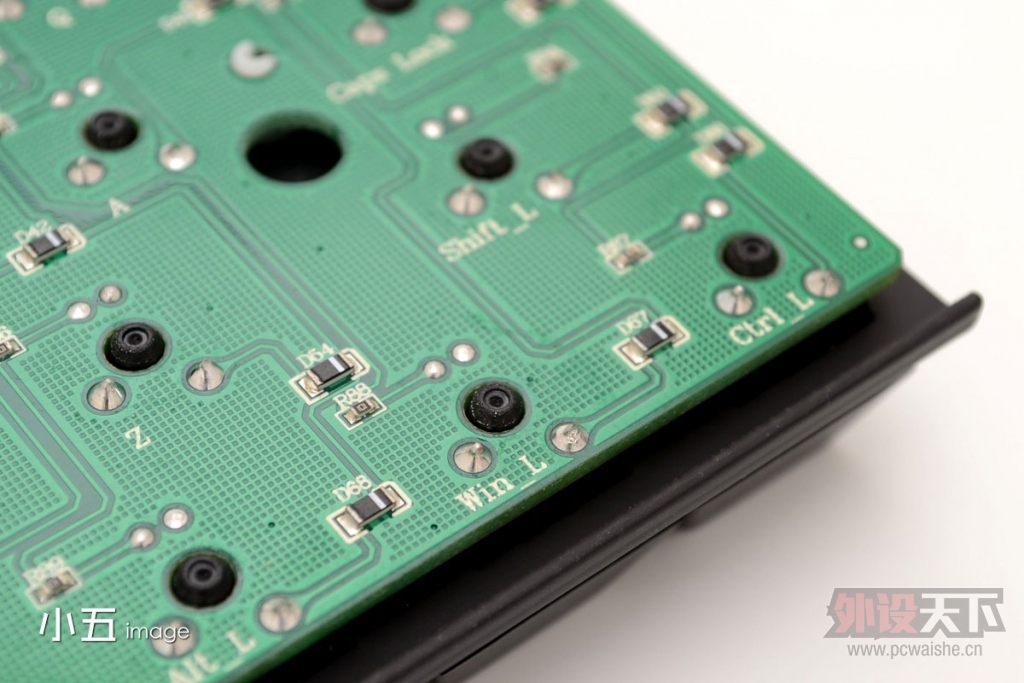

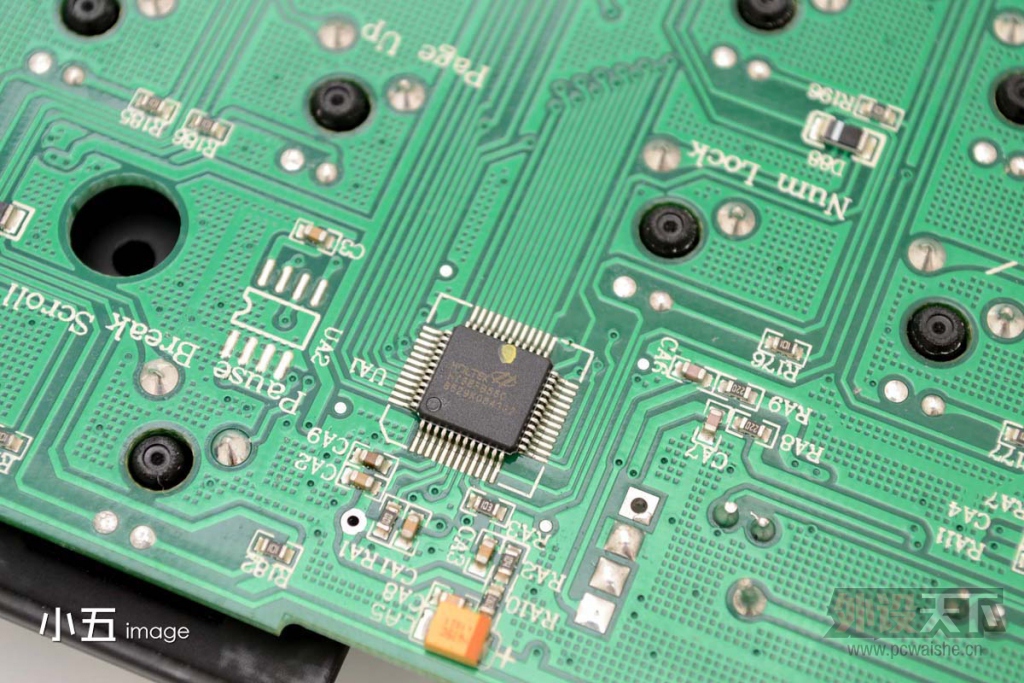

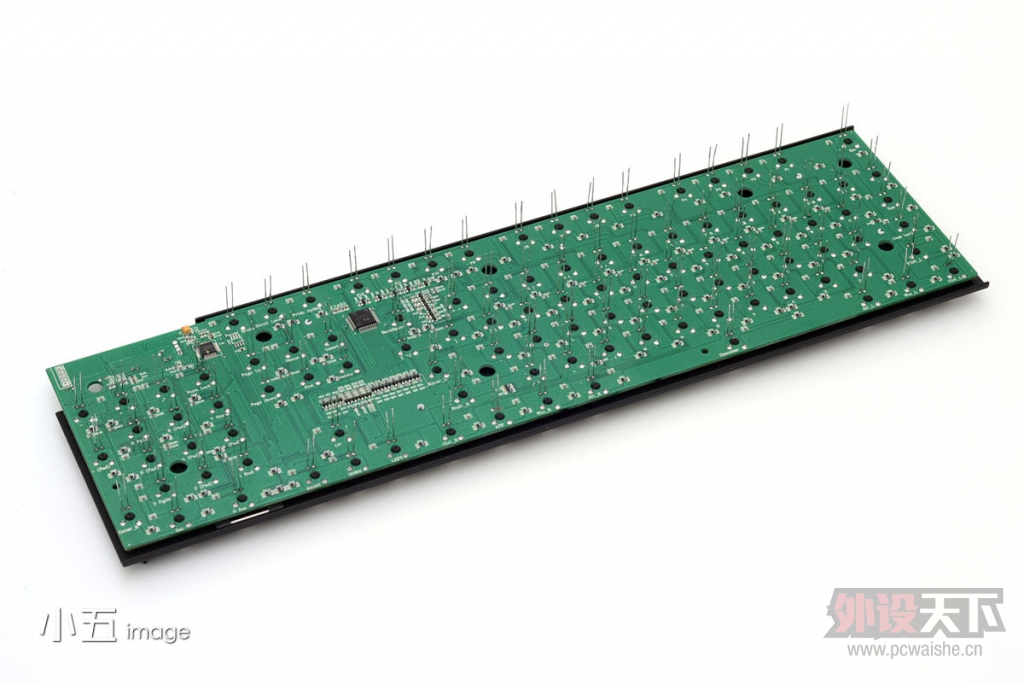

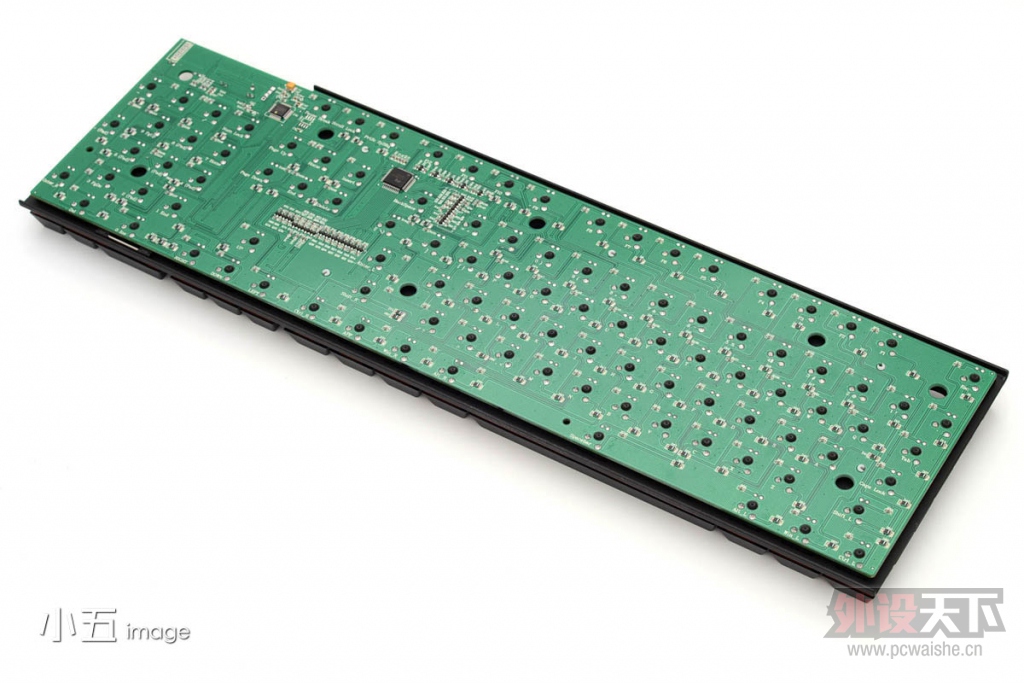

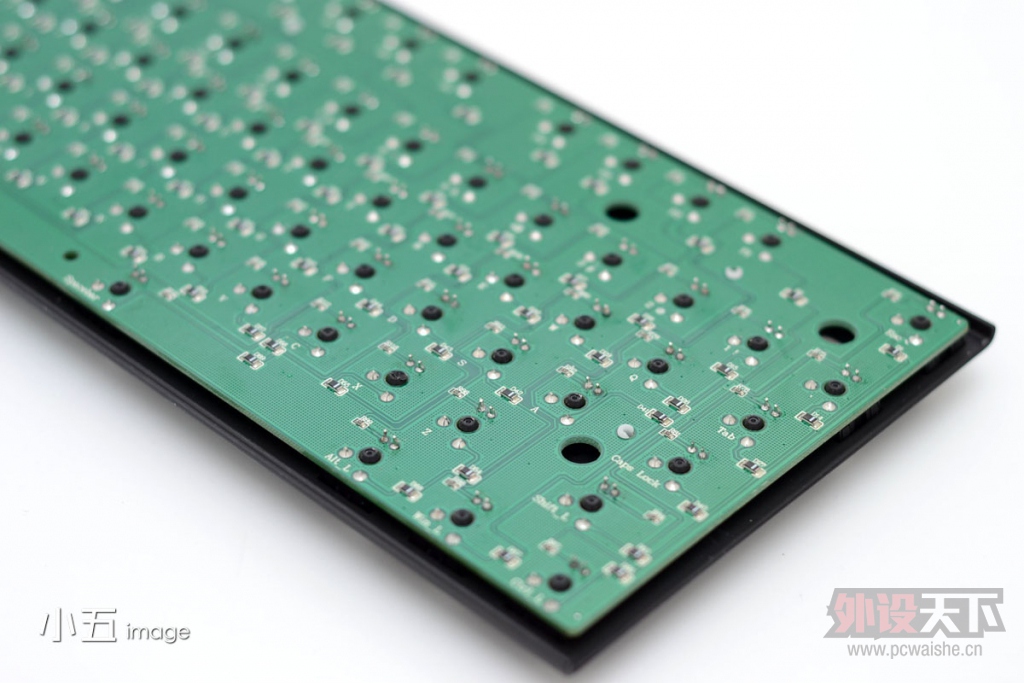

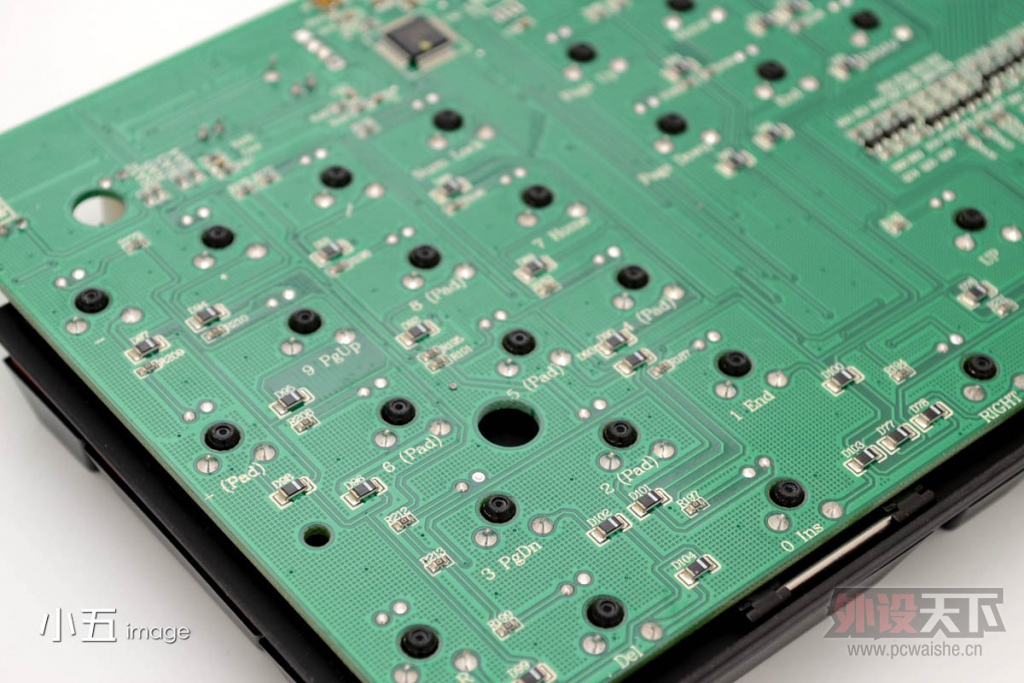

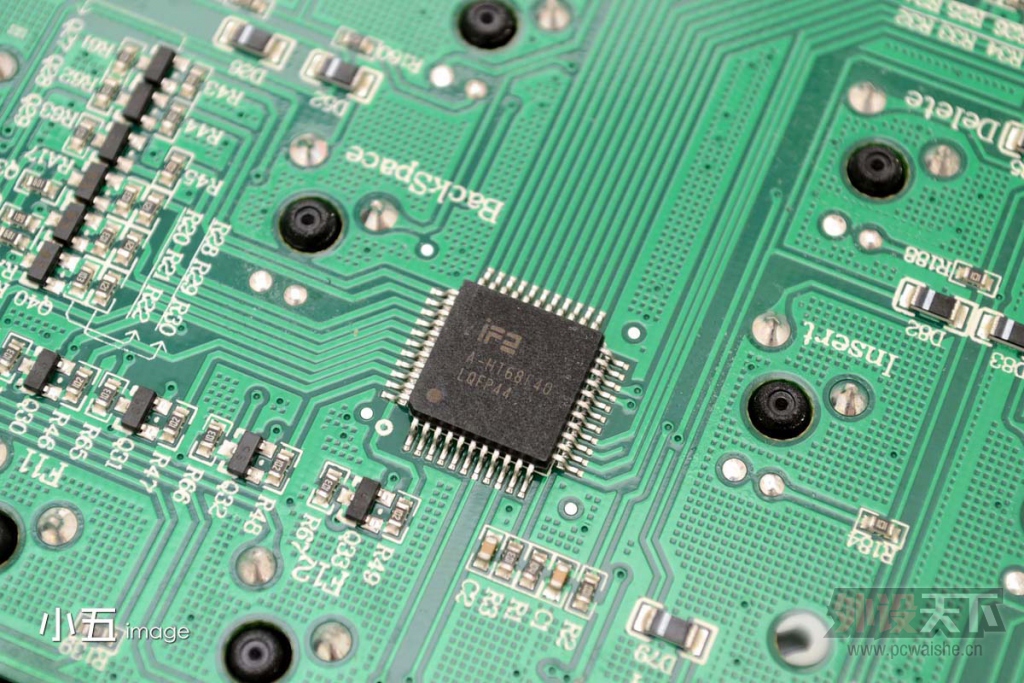

全贴片电路，布线规整，带灯阻灯控，使用的奶轴为三脚轴，灯位有预留的焊锡。

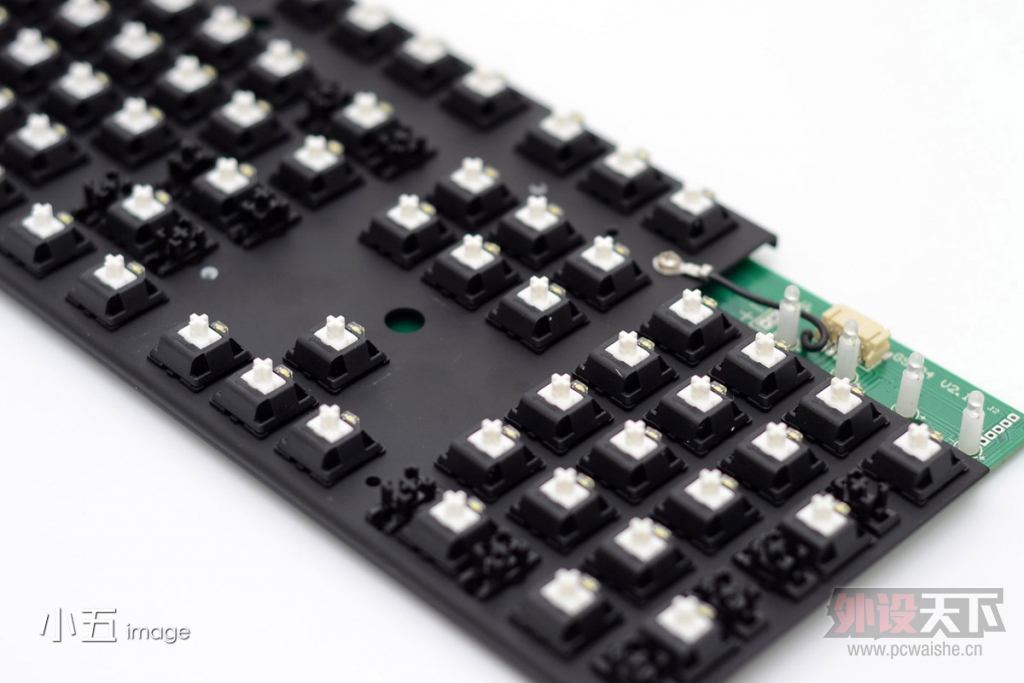

说到灯路，实际上楼主算是个反背光党，对于无灯不欢的心理向来不能感同身受，并且对部分恶俗的混灯一直嗤之以鼻。不过既然是插灯就亮，也不用花大力气，那就加个灯吧。依稀记得N年前曾经买过几包灯珠一直没怎么用，就翻了出来，找到一些3mm圆雾黄和234白光，省得再花时间买灯了。试了一下之后，突然感觉有什么地方不对——大概是当初年少不懂事，买的都不是高亮LED灯珠，通电后那光跟鬼火一样，实在是不忍直视，楼主在这种情况下强行发扬了死猪不怕开水烫的精神，明知道低亮度的灯珠不行，愣是瞬间全焊上了，反正背光不背光也无所谓，重在参与嘛。




加灯过程比较简单，推荐用平头电烙铁，将轴板控制在竖直体位会更方便，然后一手将灯插入，一手就用电烙铁熔化预留的焊锡，同时用力把灯脚插到底就行了。说了那么多，实际上楼主还是用的尖头电烙铁。另外注意灯脚正负极不能搞错，可以用纽扣电池测试，也可以把键盘通电后直接将灯脚与两个焊点接触，能发光就说明正负极接对了。






上灯的时候记得随时测试，全部上完后把灯脚用斜嘴钳剪掉就行了。

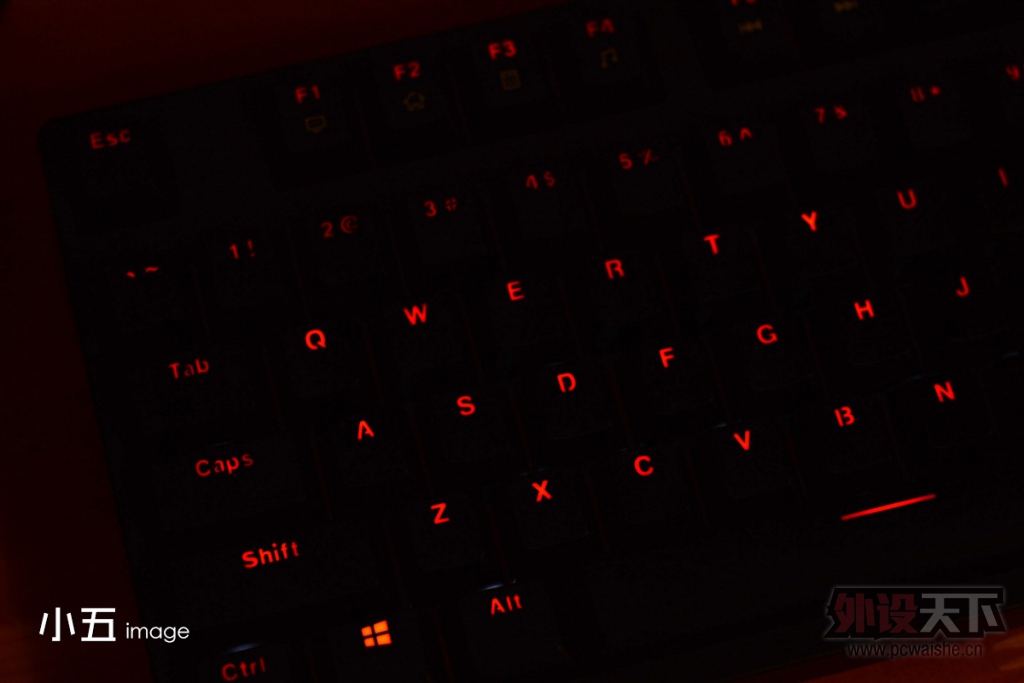

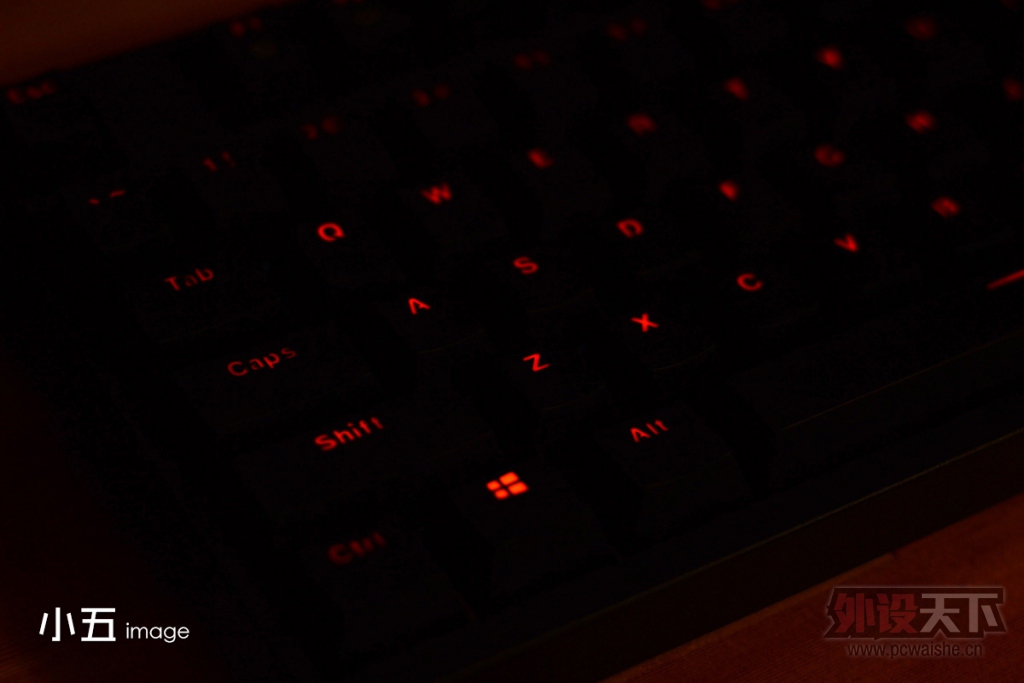

通电效果。果然特么是鬼火，凑活下用吧，下次有需要了再去买点像样的灯珠混着玩...  另外说一下因为键帽是橙色透光材料，所以灯珠的发色最后会有偏差，不过钢板映射出的背景光仍然是灯珠本色，背光效果还算是比较特别的。







使用篇

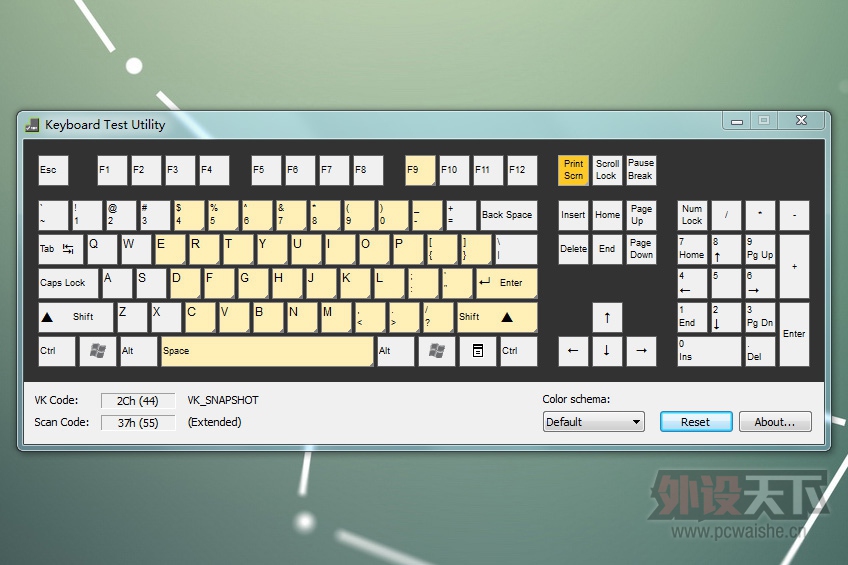

冲突测试。G.S-104是6键无冲自动切换全无冲，这个自动切换全无冲的意思就是当你同时按到第七个按键的时候，键盘就自动转换为全键无冲模式，实际的效果其实就是全无冲，只不过芯片设定如此，楼主猜测或许是用来避免模拟无冲在常规使用中可能出现的某些问题。




按键功能及背光模式。直接复制黏贴如下，楼主这个鬼火级的就不拿出来录了，大家看看介绍就好，功能还是很丰富的，模式切换也非常方便。
1、FN+（F1-F12）多媒体功能；
2、FN+Home组合键为区域发光模式循环切换，可调发光模式，默认模式为：
模式一“FPS模式”——ESC/W/A/S/D/L_SHIFT/L_CTRL/SPACE等8个键；
模式二“LOL模式”——ESC/1/2/3/4/5/6/7/Q/W/E/R/A/S/D/F/B/P/SPACE等19个键；
模式三“8键模式”——W/A/S/D/↑/↓/←/→8个键；
模式四“37键模式”——37个主键区按键；
模式五“全键发光模式”。
3、FN+End组合键为涟漪模式，涟漪发散速度共分为3档（Fn+←→控制发散速度）。
4、FN+Ins组合键为呼吸灯模式，Fn+←→控制呼吸频率，适用于所有区域发光模式。
5、FN+Del组合键为跑马灯模式，速度共分3档由Fn+←→控制。
6、FN+PGUP组合键为单点灭模式。
7、FN+PGDN组合键为单点亮模式。
8、FN+↑↓亮度调节功能：增加亮度（FN+↑），降低亮度（FN+↓），发光亮度调节分为3档（关闭、50%亮度、100%亮度，键盘出厂发光亮度默认100%）；此功能适用于所有背光模式下调节。
9、断电记忆功能：重新上电或开机后,可以恢复前一次的背光状态。




手感。奶轴的参数前面已经介绍了，虽然从数据上看可以称之为重青轴，但是与樱桃青轴之间的差异实际上不仅仅在于压力克数，由于段落行程之间的不同（青轴约为1.7mm；奶轴约为2mm），段落感的区别尤为明显，有玩家说奶轴就是“黑轴压力的臭青轴”，虽然说法夸张了点，但确实有这么点味道在里面。从直观感受来说，奶轴的段落感绵长，远不如青轴的脆，同时压力克数又较高，总体的手感轻微偏肉，按键的下压反应和力回馈都不是那么爽快，然而萝卜青菜各有所爱，对于喜欢轻盈利落的人来说，奶轴可能会很不适合；对于喜欢紧致扎实的人来说，奶轴还是有相当的可取之处。




此外，从楼主个人的角度来看，奶轴的段落行程与触发行程接近，意味着按击的确认感比青轴、绿轴更清晰，游戏操作过程中按键的触发更容易掌握节奏，并且压力克数较大，敲击力度也能收放自如，虽然触发行程比黑轴等轴型略长，也就是按键的反应慢了些，但换来的优势还是对游戏表现有积极作用，楼主在实际操作也确认了这一点。不过说到底终归只是个人的分析，具体如何还得看玩家的口味而定。

G.S-104价位黑轴款约498，茶青红按照惯例贵个30，而绿、奶、白、线灰等稀有轴款则是568。其中黑茶青红轴型的价格似乎在104键盘里并不算平价，但是综合考量樱桃轴、电路板、键帽等元素，倒也并没有那么坑，而相对来说稀有轴款就显得相当有性价比了。加灯DIY这块，需要基本的电路焊接能力，不过想来在玩机械的各位面前也只是小菜一碟。剩下来的那些问题——指示灯瞎眼能修复；底盘细节再完善一下；双色键帽的方案再斟酌一下——其它基本也没有什么可以吐槽之处了。整体上看是一块一眼过去没什么特点，但内部比较考究，功能亦很齐全的经典104键盘。
