￥16元，磁动力ZK1200改灯和键线分离，小学生之手

conmajia

本文毫无技术含量，纯粹是作业贴。。


先上效果图




正文


最近在jb上￥302元入了一把磁动力ZK1200-3，凯华青的网吧级键盘。买它一个是因为本身品质看着还行，另外这个熟悉的模具也比较适合拿来改造。买这块键盘的初衷是用来改无线和外壳喷绘的。

详细的参数和评测文章前辈都已经写的很详细了，请看这里：
磁动力zk1200 印第安酋长Ⅲ代机械键盘评测 作者：@rhm870
磁动力键盘？黑科技？——磁动力zk1200 印第安酋长Ⅲ代机械键盘评测 作者：@lucky阳阳
最爱一抹骚橙 磁动力印第安酋长Ⅲ代机械键盘体验 作者：@约瑟翰·庞麦郎
做最COOL的自己，ZIDLI磁动力 ZK1200 印第安酋长三代 机械键盘 开箱 作者：@沙中睡觉的小兔


ZK1200没有采用流行的键线分离，个人觉得这和它的网吧键盘定位分不开。毕竟网吧老板可不希望一天营业下来所有桌上都只剩键盘线了。。

一直不喜欢有线，从买这块键盘开始就打算要把它改成无线的。最近苦学蓝牙协议，打算自己画PCB做蓝牙键盘。在那之前，趁着下午有时间，索性改个键线分离。

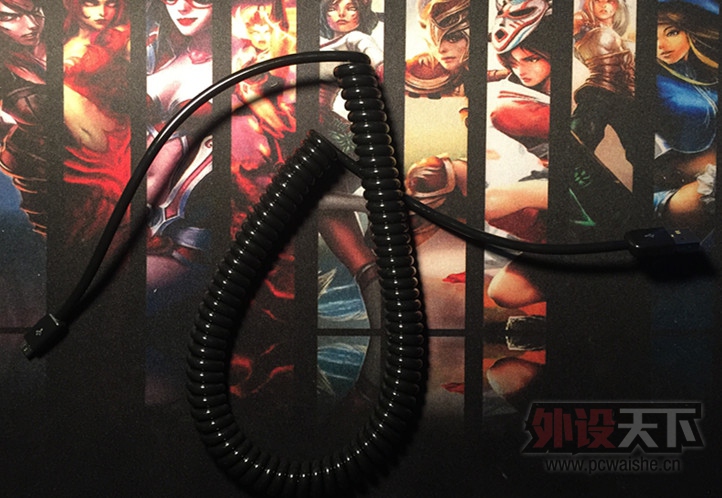

用jb上￥9.9包邮淘到的5mm弹簧线做了一根micro USB接口的数据线。

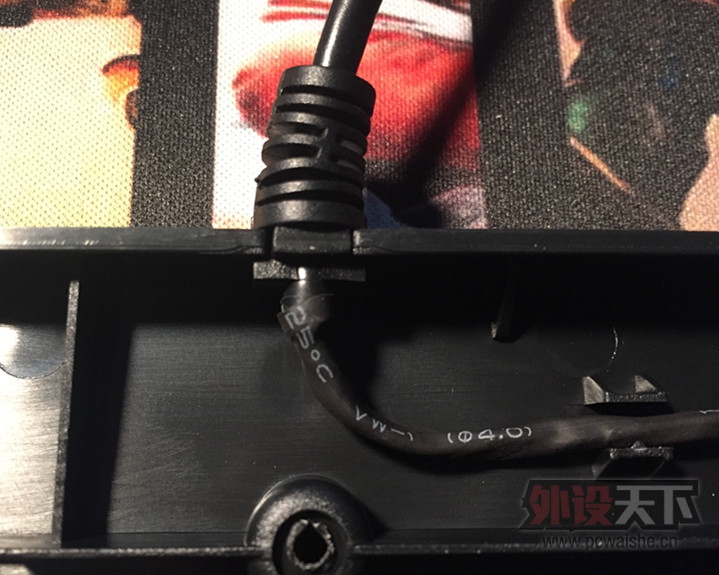

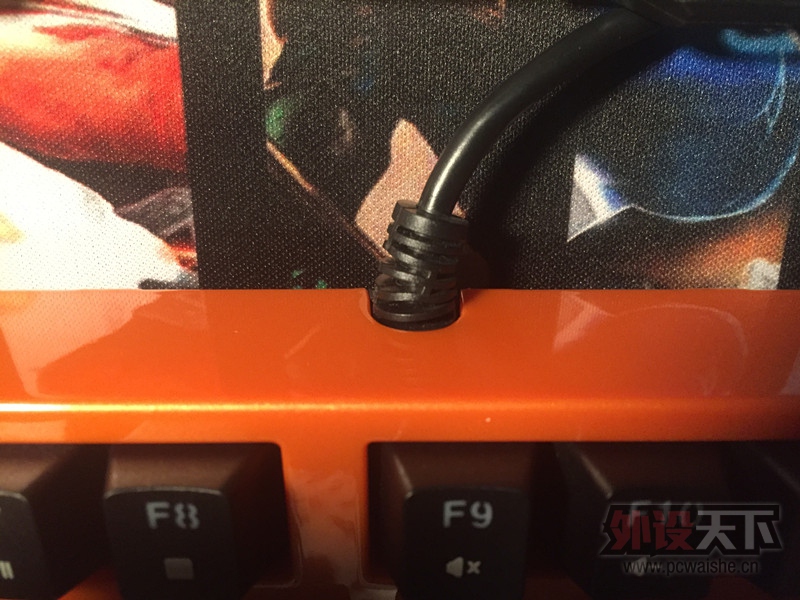

然后拆开ZK1200，发现是5根线，分别是
红：+5V
白：数据-
绿：数据+
黄：地
黑：屏蔽地

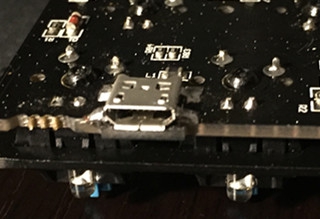

剪断数据线，焊上micro USB插座，按照上面标记的线序焊好每根线，然后用热熔胶固定插座位置。

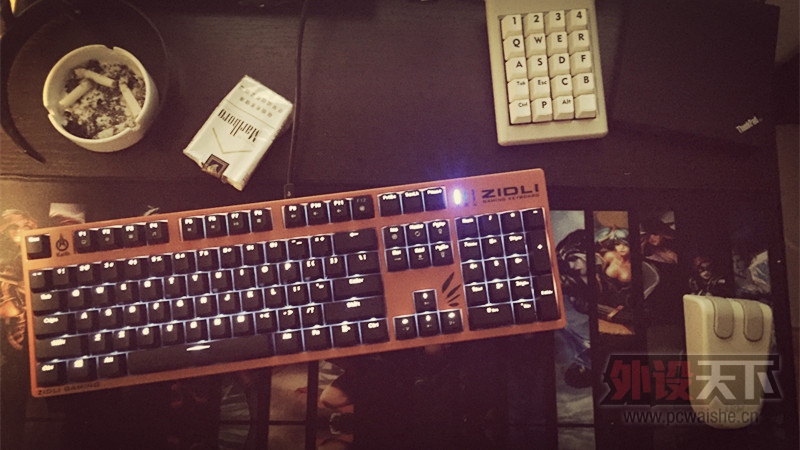

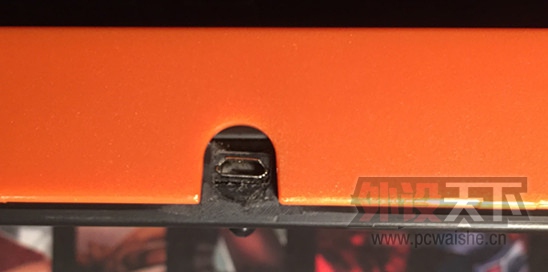

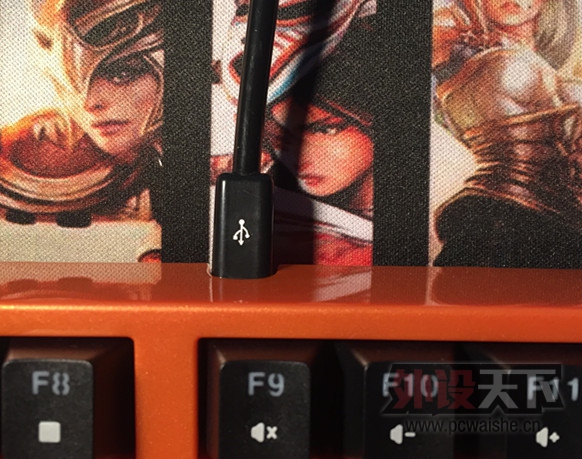

键线分离就改好了。这是实际使用的效果。

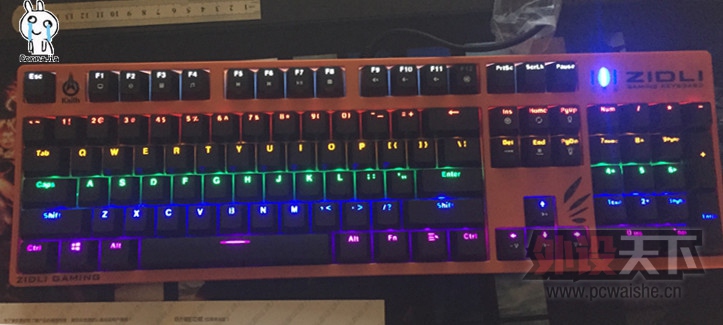

另外，ZK1200原装是6色LED，就像这样：

个人感觉略微杀马特，于是找出白灯，全部换掉。。

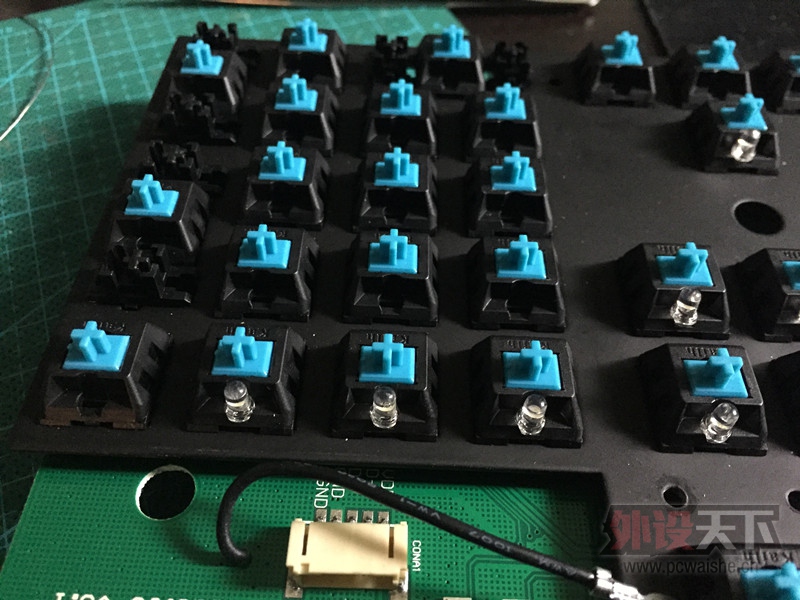

拆灯+焊灯



焊完测试

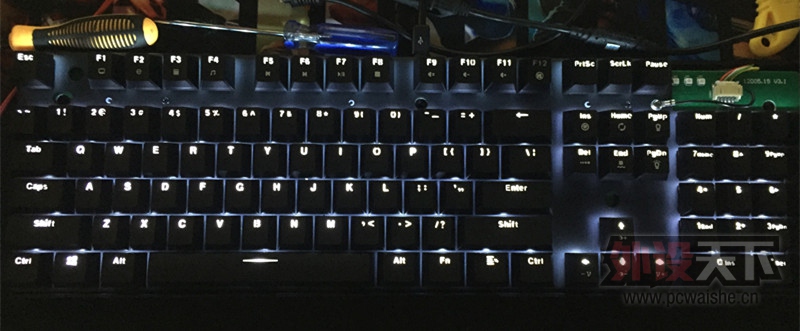

装上键帽的效果

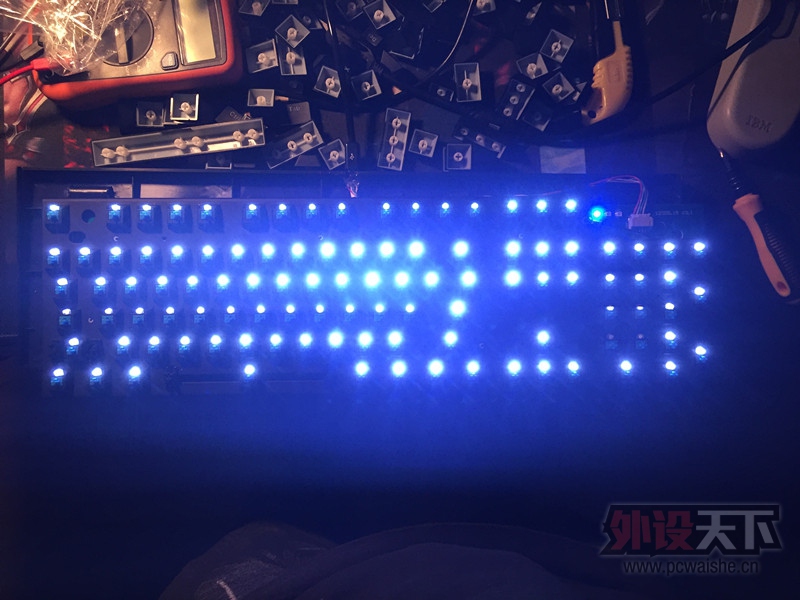

最终效果图。


全部成本（不含键盘）：
弹簧线 ￥9.9×1
micro USB插座 ￥0.7×1
micro USB插头 ￥0.6×1
USB插头 ￥0.6×1
高亮白色LED灯 ￥0.05×88
-------------
一共花费￥16元多一点。。




附：  反正都是改，顺便把POKER 2的mini usb也换成了micro usb。。以后出门带一根micro usb就可以搞定键盘、充电宝、鼠标，多么美好。。。
1.



2.



3.

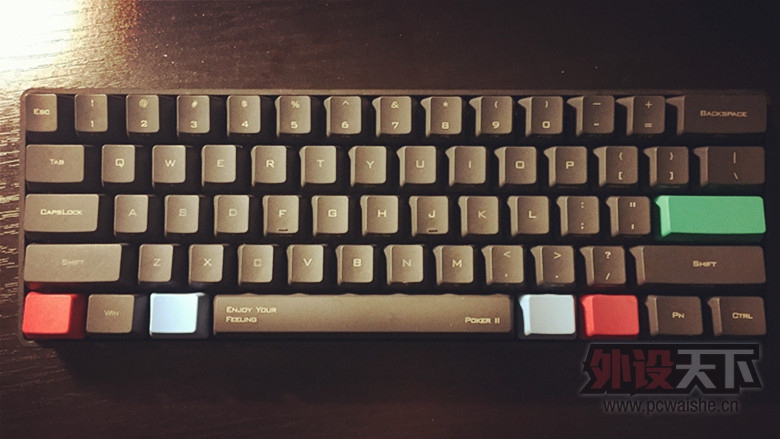

POKER 2 全貌
