[手工] 多图,小学生之手自制20键无线LOL游戏黑轴小键盘

141 127763
楼主
跳转到指定楼层
本帖最后由 conmajia 于 2015-10-29 11:53 编辑

上一张最后成品的预览图,不感兴趣请绕道


这块键盘是基于假宝上买的二手老键盘改造的,1987年产的10针老键盘,本身不带主控,青轴,¥38+¥15元。这块键盘年代实在太久远,几乎都是臭轴。到最后也没有用上,还是自己找的黑轴。。


考虑到毕竟算是半个古董,就没有涂装贴纸了。。手里的一卷碳纤维贴纸还不知道找什么机会用掉。。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘


正文开始。。

最近经常玩LOL,身手如小学生的我就很想弄套独立键盘装逼,那在网吧一插,啪啪啪多流弊。
在某宝看到Razor的Orbweaver游戏键盘觉得很爽,然而太贵买不起(~¥900)。


再加上它是有线的,遇到我这样打游戏团战各种惊慌失措鼠标能从右手晃到左手的人,肯定是不行的。

那么只有自己做一个了。

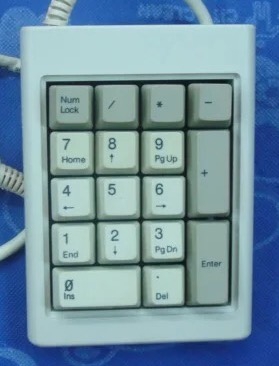

之前在jb上买了一块青轴的小键盘,对于我这样没钱找人开模,又没有手艺自己雕刻的小学生来说,在它的基础上进行改造,也算是一种折衷的解决方案。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

当然,经过我反复思考,这17个键对于LOL来说不太够,于是我把键位布局重新设计了一遍,打算做成20键的,就像这样:

多图,小学生之手自制20键无线LOL游戏黑轴小键盘



(这样有个好处,FPS游戏常用的WASD区几个主要键位都在,只要把Tab设置成Shift就可以完美Call of Duty了)

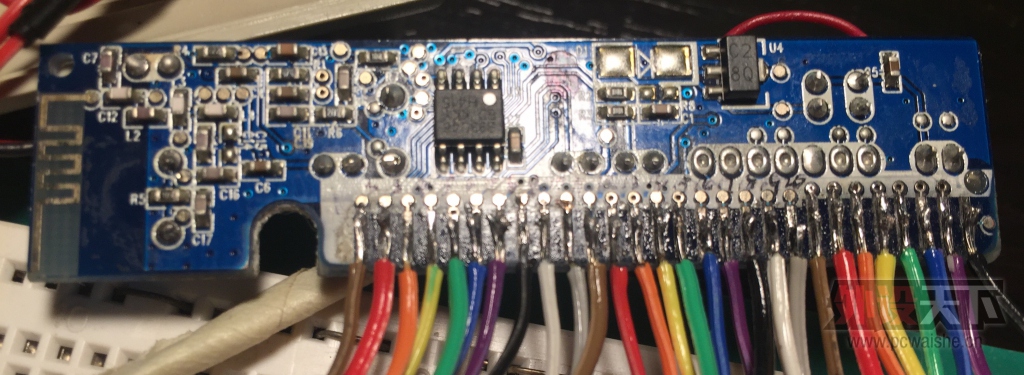

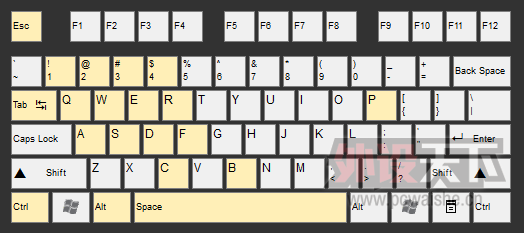

找出以前丢掉的RAPOO无线键盘的主控,先测一下键位,

多图,小学生之手自制20键无线LOL游戏黑轴小键盘


一开始,我想的是独立充电板(某宝¥1元购得)+锂电池(~300mAh)+无线主控+PCB的方案,类似这样:

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

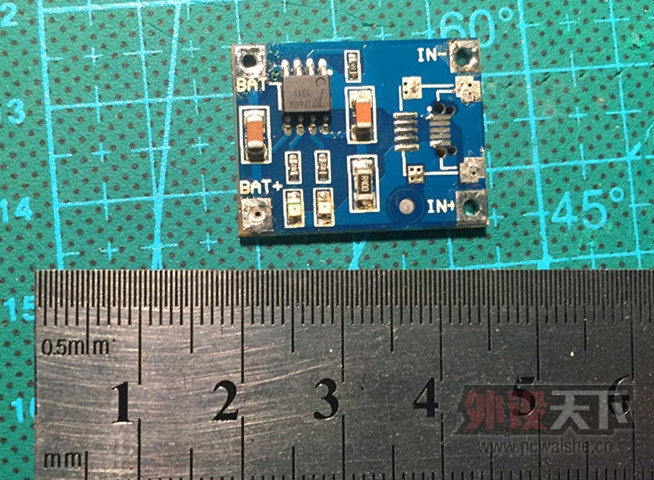

价值¥1元的TP4056主控的1A充电板,不带温度保护(芯片本身有这个功能,但是电路上阉割了)

多图,小学生之手自制20键无线LOL游戏黑轴小键盘



价值¥5元的300mAh锂电池,3.7V电压,自带保护板,有时候充太满会4V左右。


手上这块无线键盘主控只需一节干电池(1.5V)就能驱动,但是经实测,以及查阅nRF的datasheet,主控是可以承受5V以内电压,于是直接连接,不降压。。节省时间和精力。。。

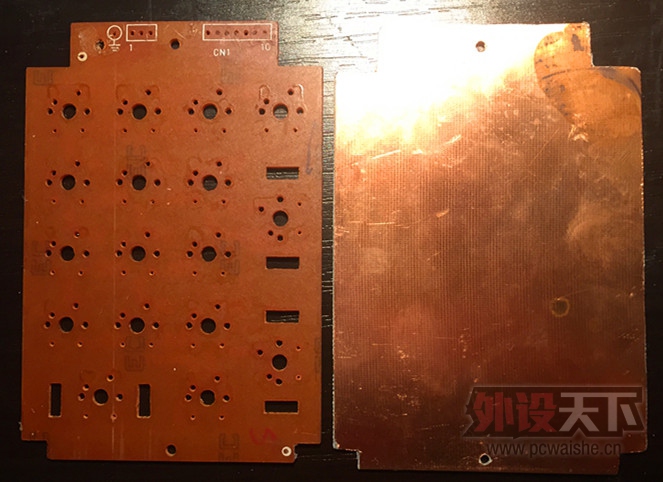

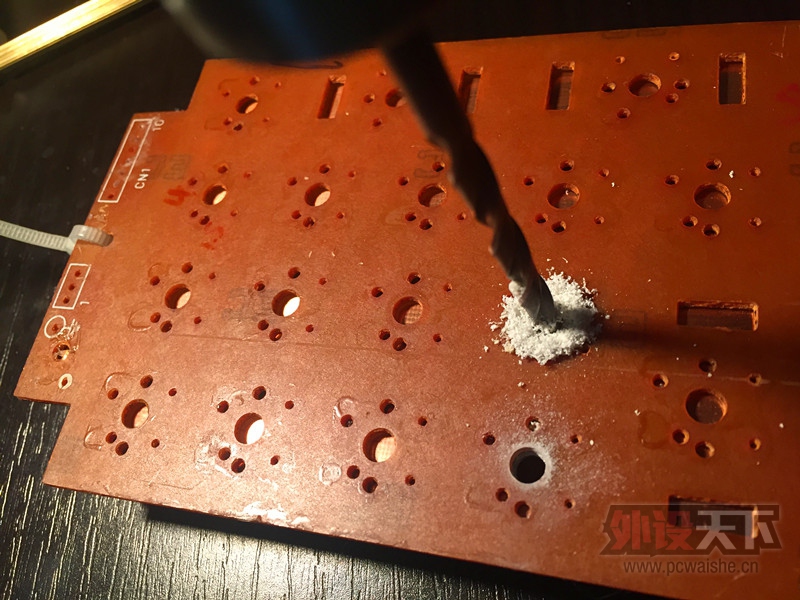

Plan #1 找一块覆铜板准备用刀刻法参照原PCB打孔

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

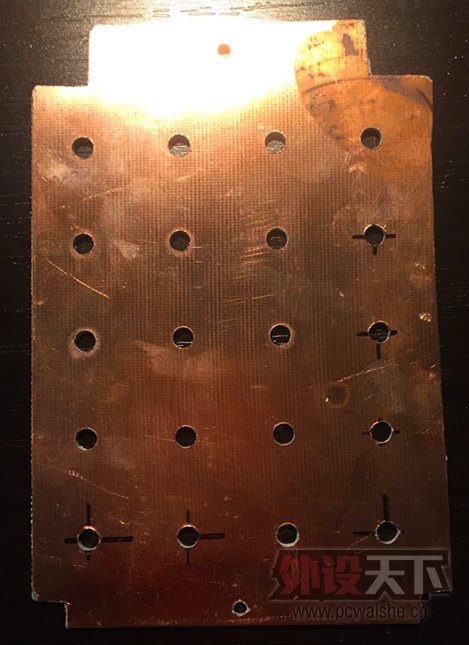

然而。。我的小学生之手实在过于颤抖,最后做出来的板子,孔位偏差太大了,按键歪歪扭扭塞不进去。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

此时我的内心是崩溃的。。上图只是中间过程,实际上我把所有的孔都钻完了,白白浪费我整整一上午。。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

一怒之下,我怒扔之。。。

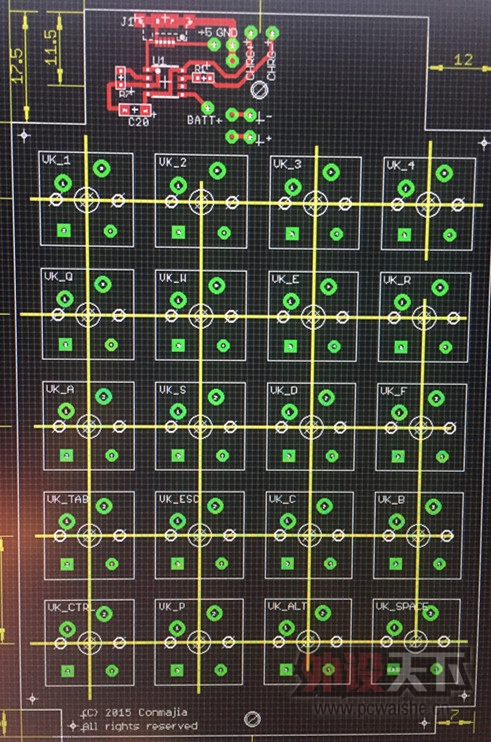

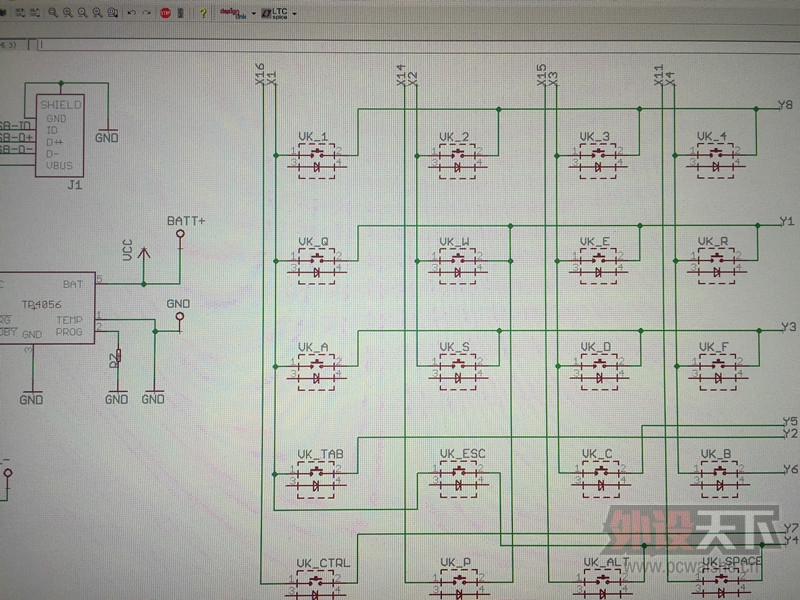

Plan #2 打开eagle,自己重新布线画PCB

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

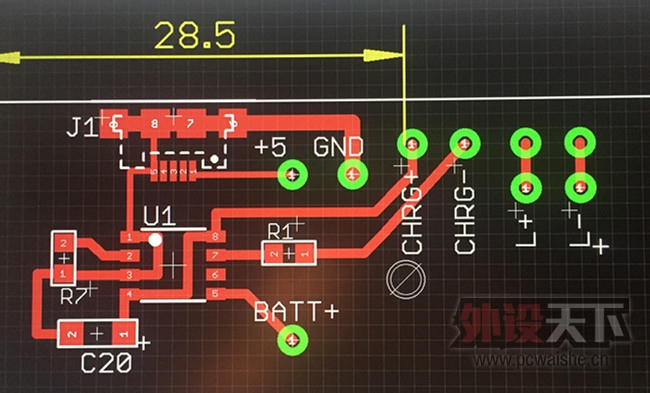

反正都自己画板子了,索性把充电模块也集成到PCB上,省去外接充电板(用的TP4056充电芯片)

多图,小学生之手自制20键无线LOL游戏黑轴小键盘


(图上的电路和最后成品略有差异)


板子画完,接下来就是按部就班做板子,老规矩,干膜法,先打印负片菲林

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

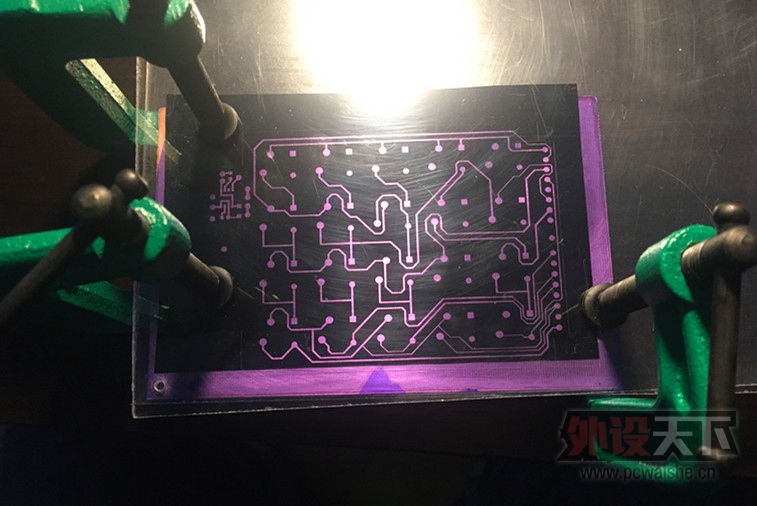

贴干膜,阳光下曝光(~30分钟)

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

(本来打算用紫外光灯,可是我那多年没用的不争气的紫外光灯刚一插电就“噗”冒火花报销了,差点没吓死本宝宝)。。。

曝光完毕

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

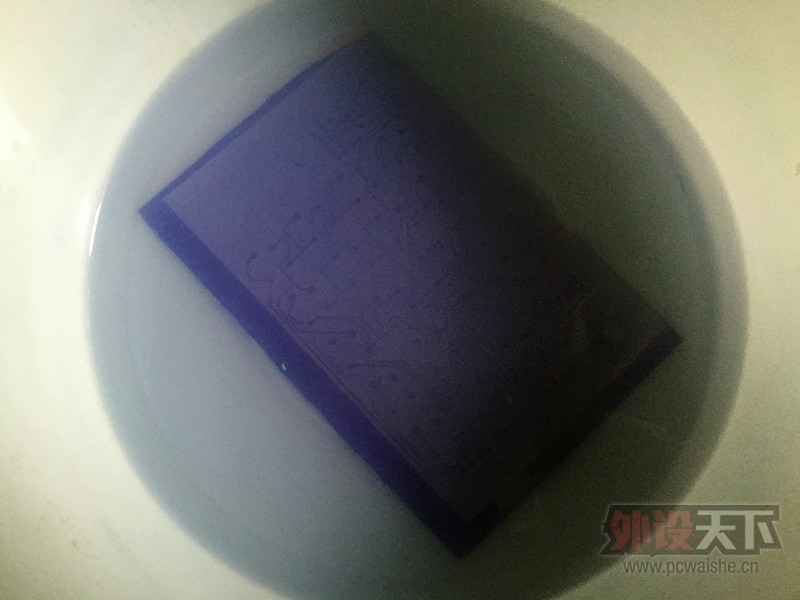

显影。。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

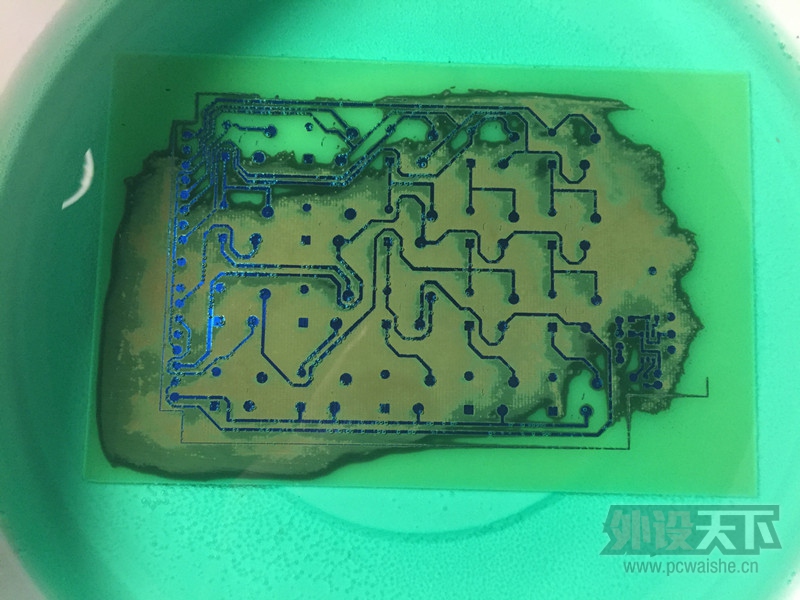

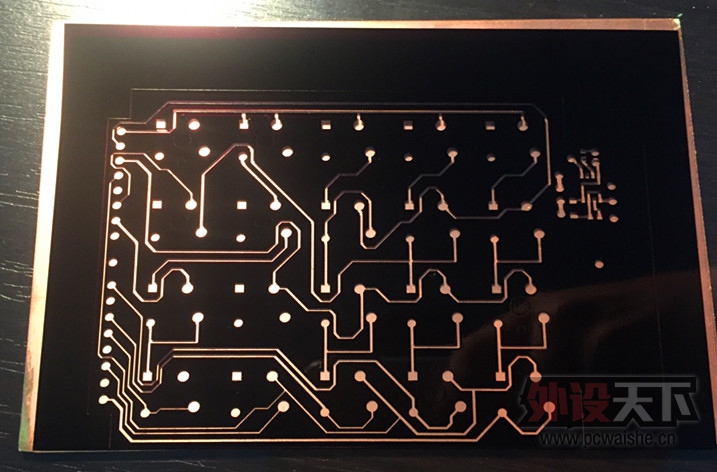

漫长的蚀刻。。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

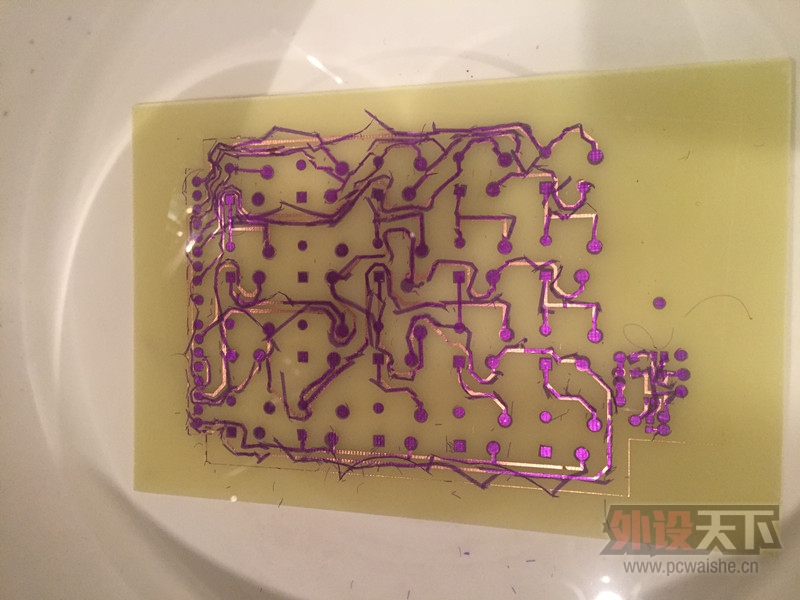

脱膜。。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

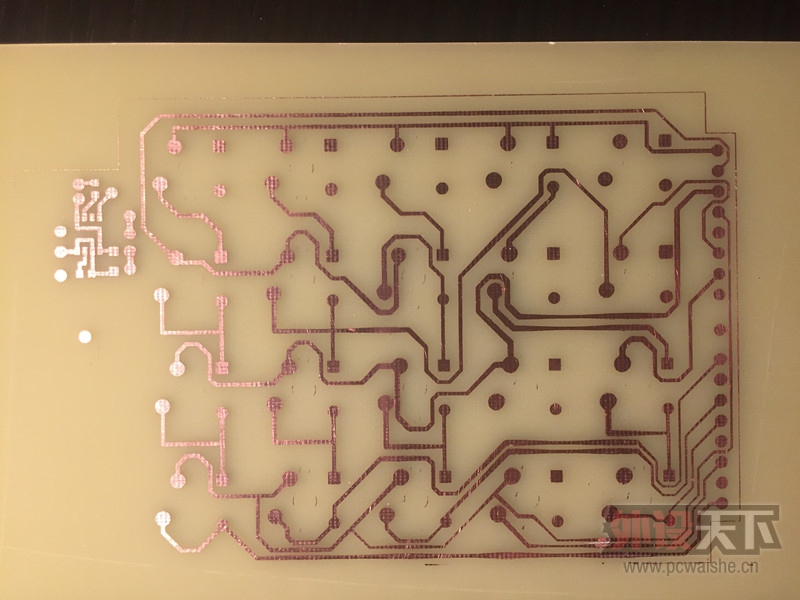

脱膜完成,用万用表打一下,看有没有走线之间粘连或者断路。。


多图,小学生之手自制20键无线LOL游戏黑轴小键盘


照理说下一道工序是刷绿油做阻焊,然后刷白油做丝印,最后铜盘上锡,但我实在太懒了(开玩笑,这几道工序起码又是一上午),全部省略,直接钻孔。。

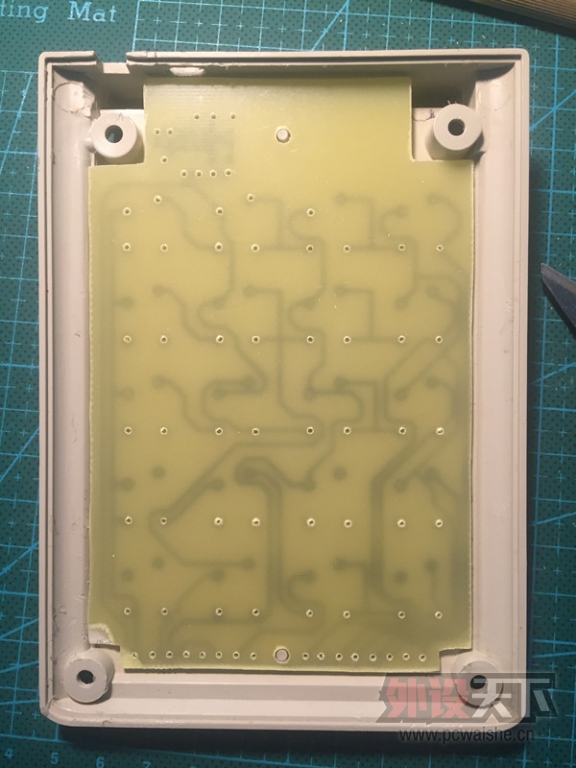

首先要切割板子,并且检查能不能装回原位。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

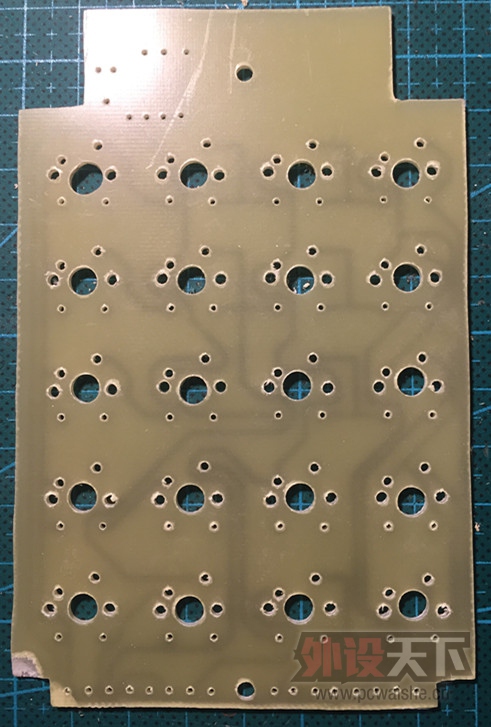

没有问题,接下来就是枯燥的钻孔和调整孔位。。这一步很烦但是也很重要,我就是这步偷懒了,后面就ORZ了。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

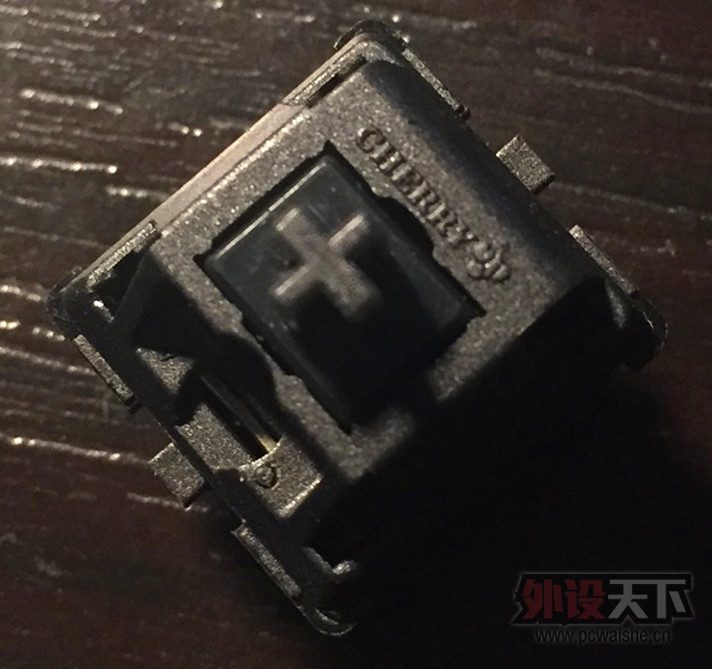

在选择轴的时候,考虑到之前拆下来的洋垃圾青轴手感下降太多,完全没有了click声,非常绵了。我找来20只cherry原厂的5脚黑轴。。还是烂大街的MX。。。事实上,最后我才觉得,对于手工制作,没有定位柱的3脚轴应该会好一点。因为手工打孔定位总是会有一点偏差,3脚轴可以自由调整位置,便于对齐。对齐后少量的热熔胶就可以完全固定好,非常方便。我因为用的5脚调整起来非常困难,导致最后成品上有2~3个键位置不太整齐,差不多有0.3~0.5mm左右的偏差。可以参考帖子第一张成品图片里的“C”键。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

我并不喜欢黑轴。。主要是没有啪啪啪的声音。。


单身狗没办法在床上啪啪啪就只能在键盘上啪啪啪了。。真是心酸。。


鉴于很多人都推崇它在游戏方面的表现,那么我就跟风一下咯。。(其实还是因为手上没有好的青轴)。。。

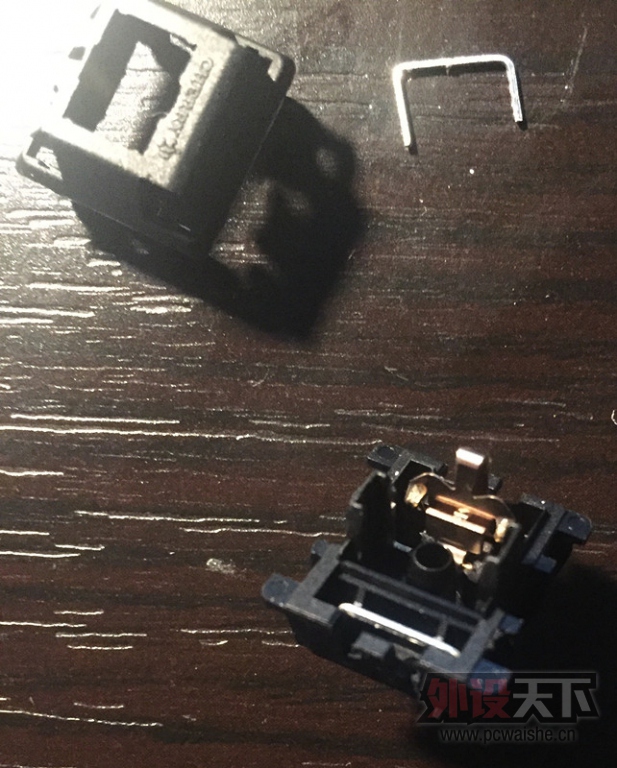

因为用的单面板,所以我在电路上用到了轴内跳线。。。于是乎,拆开轴加装跳线。。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

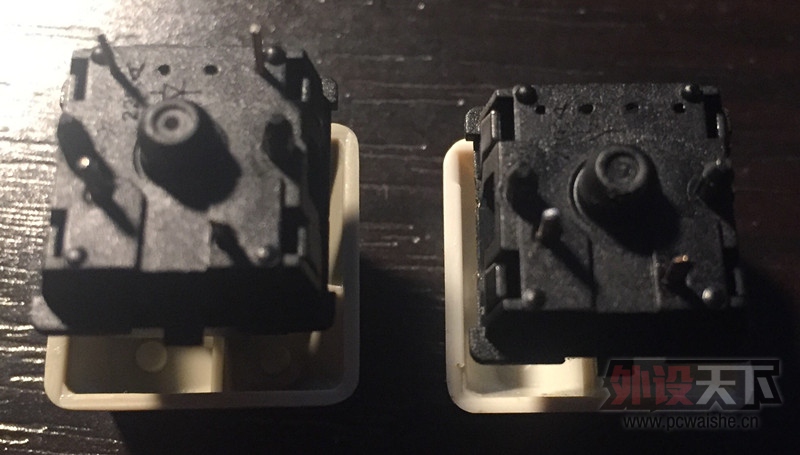

左边是加好跳线的,右边是原样(加了跳线就没法加灯了,会短路。。如果要加灯,需要给灯脚套上绝缘皮,太麻烦。。。本来我电路也没有留灯位,就算了。。以后有心情再说吧)

多图,小学生之手自制20键无线LOL游戏黑轴小键盘


之所以没有用二极管跳线,是因为在之前测试主控键位的时候我做过小实验。这块主控最多只能支持2级二极管串联。再增加二极管数量,就不能正常识别按键了。


接下来就是电焊。。

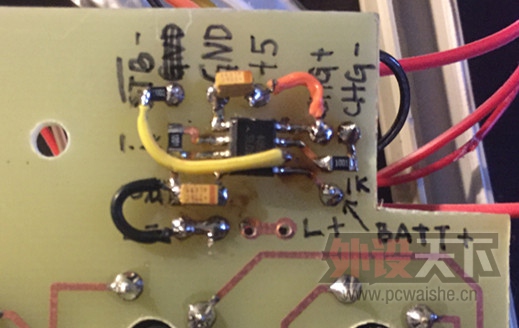

按照“从低到高”的焊接原则,先焊上充电模块。。。TP4056背面有thermal pad,要注意绝缘,否则会造成背面的线路短路。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

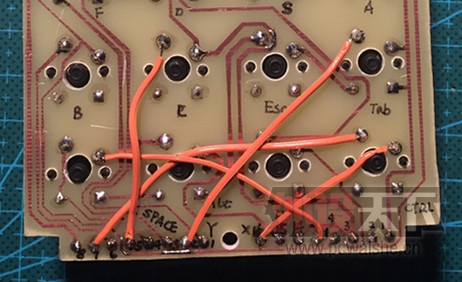

然后是飞线。。(这里我偷懒了,在画PCB布线的时候懒得思考,留下了5根线没法布通,直接飞之)

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

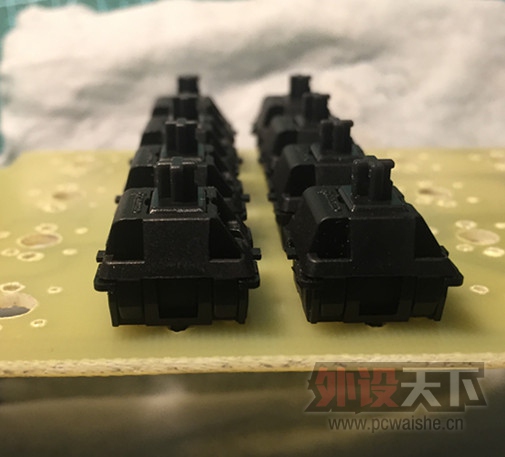

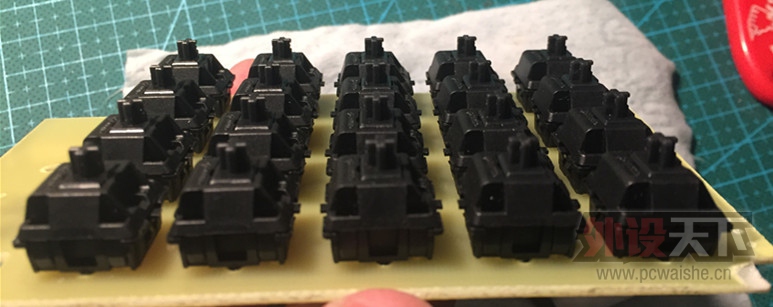

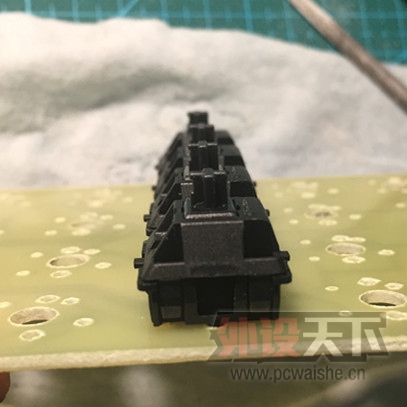

开始焊轴。。。焊轴的时候注意每焊一个都要仔细检查对齐,毕竟这是手工制作。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘 多图,小学生之手自制20键无线LOL游戏黑轴小键盘

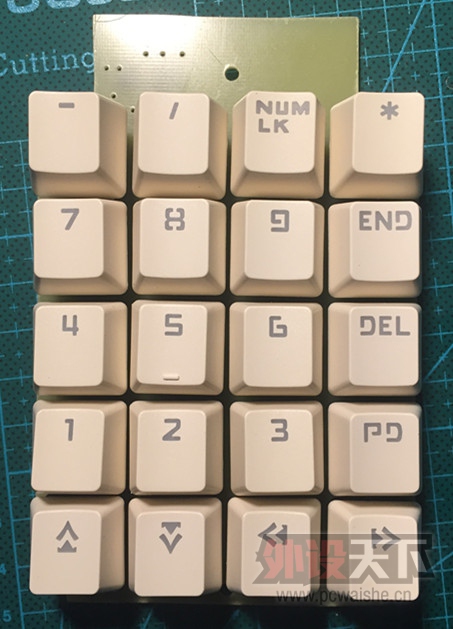

全部焊完,最后再装上键帽检查。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

很显然。。我悲剧了。。。并没有我想要的整齐。。。(看“3”、“5”、“/”)

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

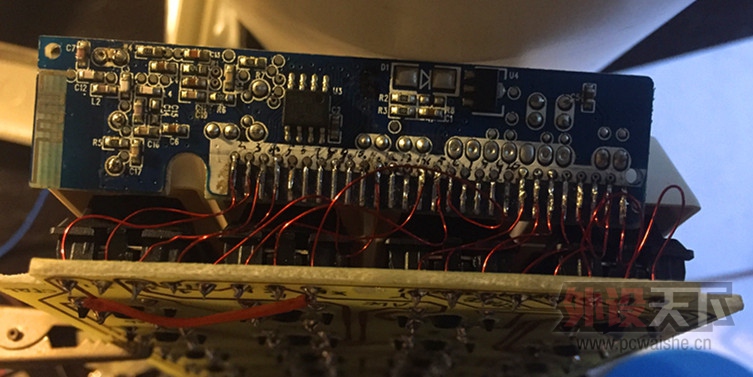

但是做到这一步早就已经骑虎难下了。。正所谓自己开的头,跪着也要撸完。。不管这些,继续。。。焊上主控。。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

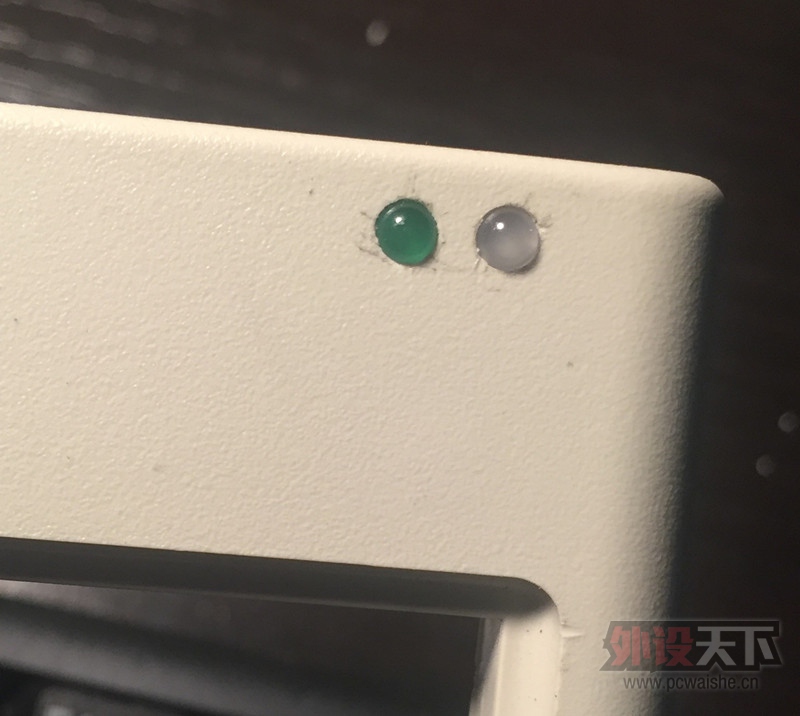

在外壳上,我给加上了两个LED

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

左边的绿灯连接到主控,显示无线连通状态。右边的双色灯,充电的时候亮红灯,充满电亮绿灯。。。

加上简陋的电源开关和充电口(micro USB),直接充电宝就可以充了。。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

说到USB充电,就让我想到USB数据线。。一直很想吐槽为什么这个年代市场上的机械键盘还在用mini USB的数据线。。。太杀马特了。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘 多图,小学生之手自制20键无线LOL游戏黑轴小键盘

左边mini,右边micro
这年头谁还傻逼呵呵的用mini啊?尤其是带在外面的时候。。。
。。。
接下来的事情就很简单了,接线+调试。。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

没有问题,装上外壳。。



试试充电。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

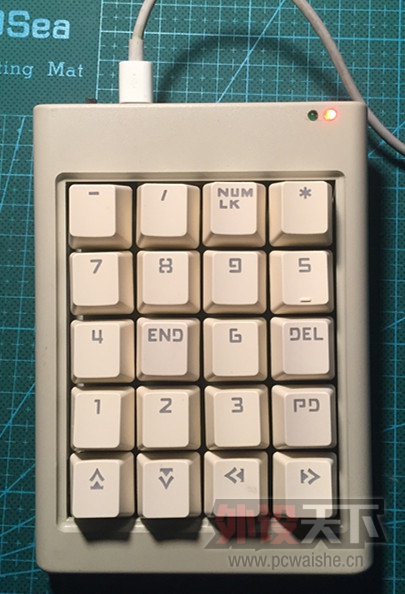

这是正在充电,亮红灯。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

这是充满电,亮绿灯。。

再来是键帽上的文字。。因为是自定义布局,20个1x的键帽上要有Tab、Alt这些字样,还有空白的1x(空格),这些键帽根本买不到,自己做又很麻烦。。那么。。打印键帽标签贴上去。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

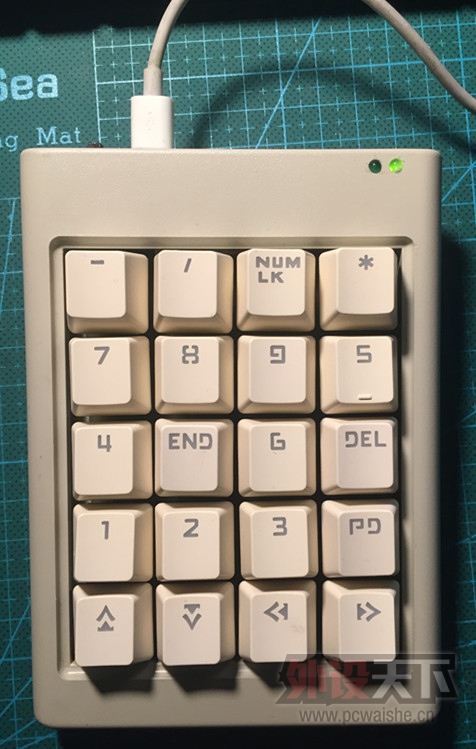

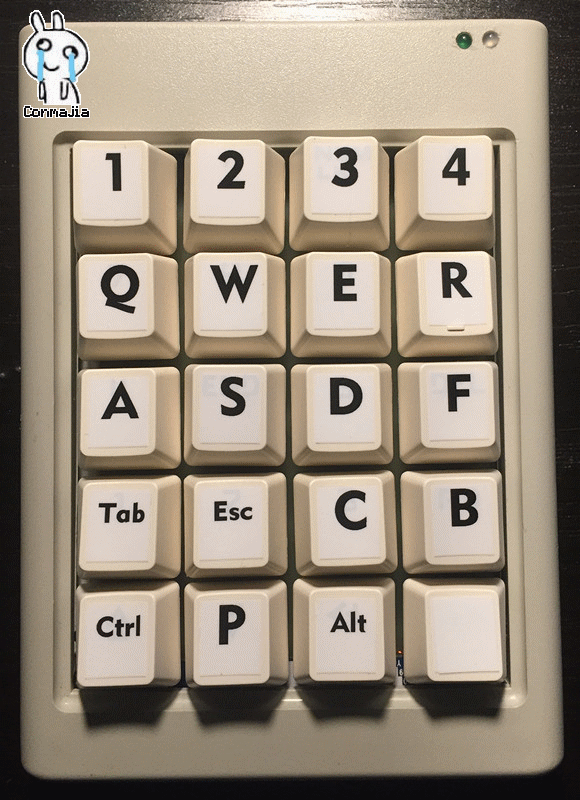

最后的成品。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

这是键盘背面。。没什么特色。。。


多图,小学生之手自制20键无线LOL游戏黑轴小键盘

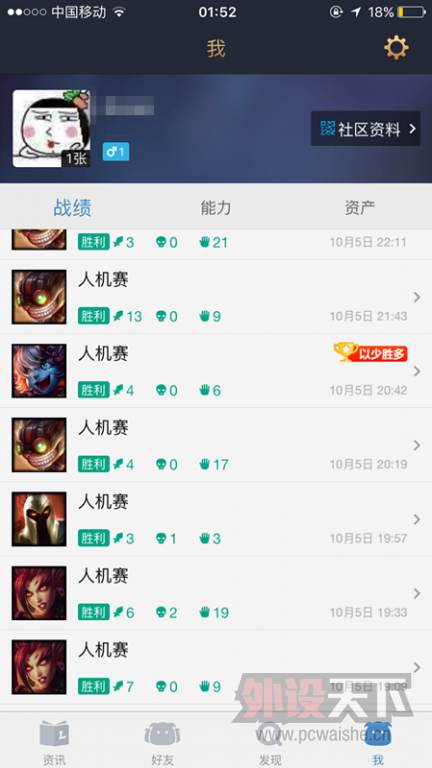

还有我无耻的挣金币记录。。。

多图,小学生之手自制20键无线LOL游戏黑轴小键盘

完成。

用时大约2天。。当然这是材料工具齐全的情况下。。。
