其实动手没那么难！ikbc G104改灯成功！（附新版固件）

cbcaac

自己有一把酷冷的XT
但是有的时候晚上用的时候没背光灯终究有些不方便
于是想买一把带背光的

自己对那些五颜六色的灯不是很感冒
而且XT是黑色的，就想搞一把白色的
况且觉得白色的键盘换键帽的选择要比黑色的大

可找来找去白色带背光的键盘
感觉选择性很少
KBT NT108和魔力鸭的2087 S2是松鼠轴的，自己还是想要原厂轴
RACE 2 这类小尺寸的感觉家用又有些不实用

G104自己还是比较喜欢的，可惜不带灯
某宝倒是改灯的一大把，可又不愿意让别人给破了处
最后决定自己加灯

仔细研读了坛子里几位大神关于改灯的大作
于是开始某宝淘货
LED灯、烙铁、焊锡……


G104是很好拆的，
可是我不清楚为什么要把PCB的灯孔都预先焊住了
开始想的是直接加热焊点把灯插进去
可是实际操作起来很困难（也可能是我的技术实在不过关）
灯腿每次只能插进去一点点，需要两个灯腿不停的加热一点点的往里插

最后还是决定把焊点都吸掉
事实上我在吸焊点上浪费的时间比最后焊接还要长
吸的时候加热时间短了吸不干净，时间久了又怕把焊盘给弄掉了
有的还得补焊了再吸。。。


都吸干净了就好办了，焊的时候先找了块废旧的PCB自己练了练手
熟练了其实并不难，但是我有几个灯焊的时候没注意插到底
结果弄完了才发现盖不上键帽了
拆这几个灯费了好大的劲儿，还把一个焊盘给弄掉了

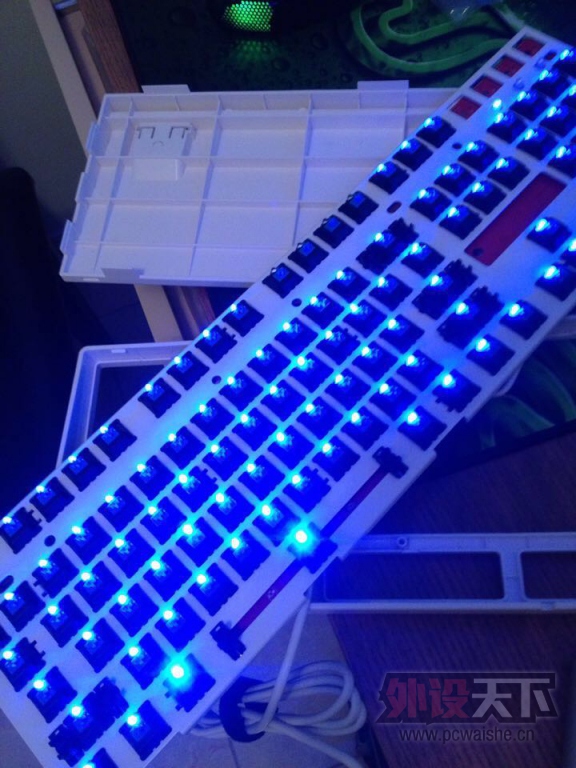

本以为这个灯就废了，可通电后居然神奇的亮了……


通电后很奇怪有一个焊的很好的灯居然不亮
开始还以为是灯的问题，可费了半天劲儿拆下来发现是好的
装上去就不亮。。。
在我就快崩溃的时候发现离这个灯不远处的一个灯貌似两个灯腿我焊的有点短路了
把那个灯又重新搞了一下好了，
我实在搞不清为什么那个短路了的灯是可以亮的……

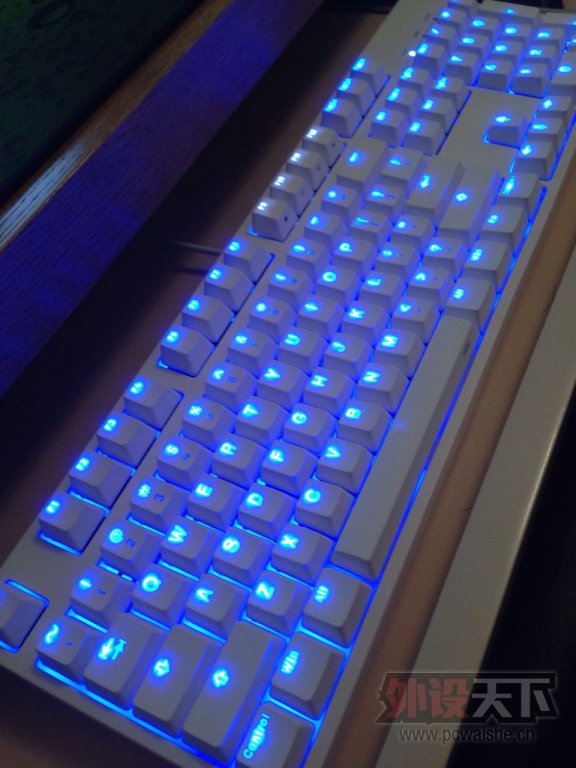

折腾了一天，最后总算的功夫不负有心人
买工具的钱要比某宝直接改灯的价格还贵
可是自己动手的乐趣和成就感却是某宝无法带给你的

我也是从来都没摸过电烙铁的
其实开始还担心不成功
实际操作后觉得只要胆大心细，提前做好功课，
没有想象中那么难。

G104老版本的固件灯光模式比较少，
但F9 F10 F11 F12四个键有特殊的功能


新版本固件多了很多背光模式，但好像是新版的G104才能刷（背后铭牌不是金属的）



固件V1.0.zip (810.14 KB, 下载次数: 7782)

2015-9-12 13:28 上传

点击文件名下载附件

固件V1.2.zip (844.37 KB, 下载次数: 5831)

2015-9-12 13:28 上传

点击文件名下载附件

这个刷固件程序密码是123456

littlefisher

先剪脚后上锡啊

光速空间

新固件有什么效新效果没灯

valcyon

请问有没有V1.1版固件

cbcaac

巧克力王子 发表于 2015-9-12 16:26
短路沒烧了?

感觉灯的电路像是几个灯和电阻串联，然后多组并联

反正键盘健在

巧克力王子

短路沒烧了?
