我又回来了

shm0530 · 发表于 2015-8-25 21:31

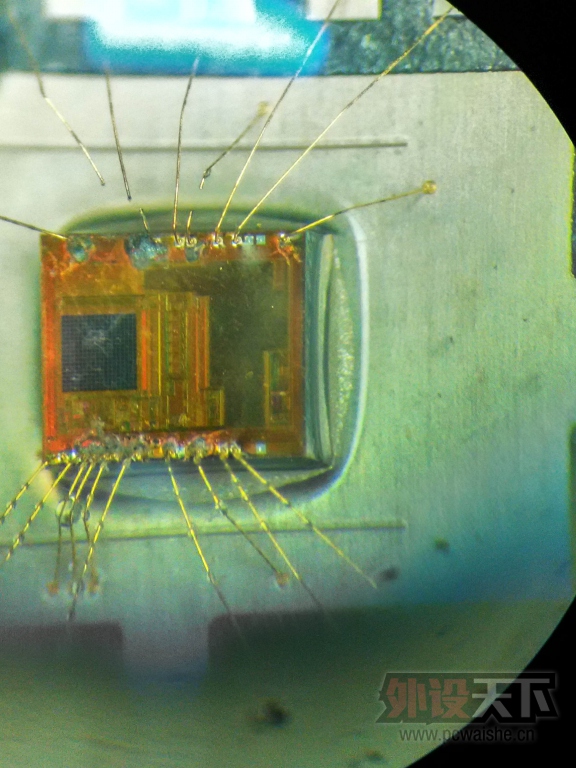

不是标题党，问个事，看看那个高手干的。IC怎么能烧成这样？内部金线也烧断
看这样子不像正常使用坏掉。是不是人为外部加电造成，还是被雷击
请高人给指点一二

gato_shin · 发表于 2015-8-26 08:28

打火機點火器？

巧克力王子 · 发表于 2015-8-26 08:17

-_-
扔了算了别糟心了

shm0530 · 发表于 2015-8-26 07:13

拆机，显微镜下手机拍照即可。鼠标正常使用咋能把ic烧成这样子？

fox1945 · 发表于 2015-8-25 22:42

这图是怎么拍的，牛掰

shm0530 · 发表于 2015-8-26 09:30

gato_shin 发表于 2015-8-26 08:28
打火機點火器？

打火机那个零件能么厉害吗？能否告知操作办法？

shm0530 · 发表于 2015-8-26 09:35

gato_shin 发表于 2015-8-26 08:28
打火機點火器？

你也是玩鼠标的，懂电路。电流有完整的通路鼠标才工作。但点火器没有通路咋烧毁啊，请指条明路

gato_shin · 发表于 2015-8-26 10:23

shm0530 发表于 2015-8-26 09:35
你也是玩鼠标的，懂电路。电流有完整的通路鼠标才工作。但点火器没有通路咋烧毁啊，请指条明路

動態電流才需要迴路，靜電放電不需要，只要有電位差就行。

打火機點火器那一下放電的電弧對精密電路來說是災難性的強放電，只要把那根探出來的線對準芯片來一下，隨便啥芯片都死給你看

shm0530 · 发表于 2015-8-26 10:47

gato_shin 发表于 2015-8-26 10:23
動態電流才需要迴路，靜電放電不需要，只要有電位差就行。

打火機點火器那一下放電的電弧對精密電路來 ...

谢谢了，鼠标厂静电测试能耐12000V。
金线被烧断不是静电的问题。并且鼠标拿到时保修标签时完整的，螺丝没有被拆过。
确定是通过USB接头破坏

gato_shin · 发表于 2015-8-26 10:54

本帖最后由 gato_shin 于 2015-8-26 10:55 编辑

shm0530 发表于 2015-8-26 10:47
谢谢了，鼠标厂静电测试能耐12000V。
金线被烧断不是静电的问题。并且鼠标拿到时保修标签时完整的，螺丝 ...

你要知道測試都是有各種條件限制的，就好比歐姆龍微動的壽命（笑）

說實話我沒用顯微鏡看過靜電打壞的芯片所以不知道具體會是壞成啥樣，只能說是提供一個思路咯，您覺得不對只能說抱歉沒幫到忙

如果是有磁環的鼠標除非本體被雷擊也不太可能燒成這樣吧

這個芯片離鼠標上有缺口的地方（比如滾輪口）遠不遠？

我還有個疑問，你怎麼看到IC本體的，封裝哪去了，確定不是卸除封裝時候損壞的？
