本文分享全汉的旗舰级神器 AURUM PT 1000 千瓦级80PLUS白金电源。
说到全汉FSP，稍微有些DIY经验的玩家应该听说过，作为台系知名电源品牌，在PC电脑、服务器、笔记本和工控设备等众多领域都能见到全汉的身影。全汉给我个人的印象是专注与专业，首先专注，一般说来机电不分家，几乎所有能叫得出名字的机电品牌会同时涉足机箱、电源还有散热器等市场，像海盗船、酷冷等甚至已经跨界做起外设产品了，而唯独全汉依然专注于电源；然后就是专业，多数品牌主要采用代工方式，而全汉拥有独家研发和制造电源的实力，比如之前的80PLUS金牌电源基本都是双管正激或LLC谐振结构，全汉独家研发了新的有源嵌位方案，效能和口碑表现均出色，提供消费者更多的选择。全汉不足之处感觉是曝光率不足，各种线上下线的活动、展会MOD主机中的电源出镜相对其他品牌偏少，当然全汉的负面新闻同样少之又少，和虚标、啸叫、烧毁等XX门事件绝缘。闲聊完毕，下面进入体验正文。

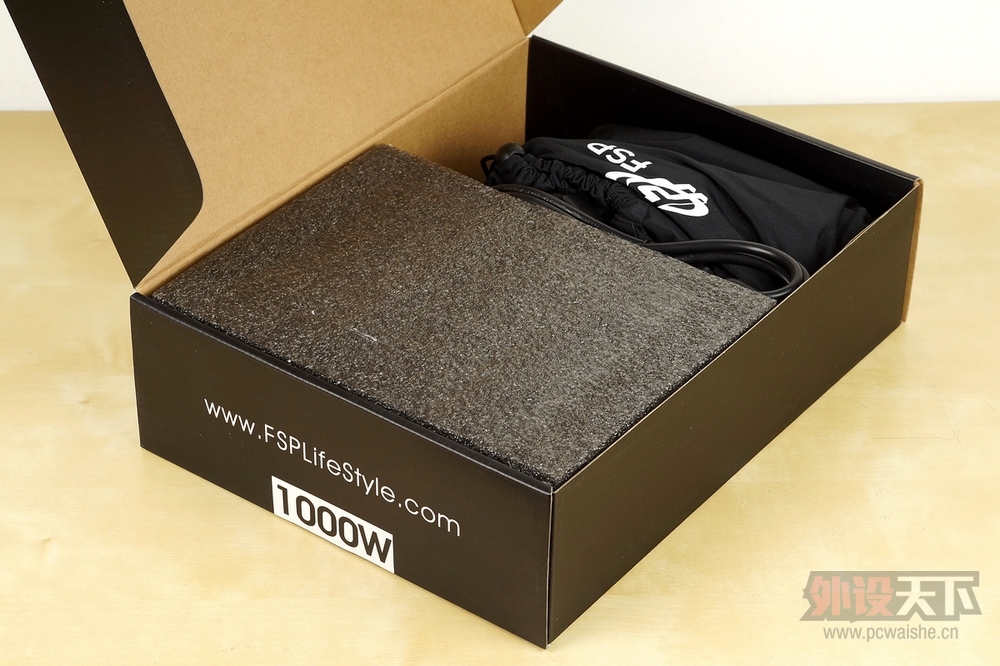

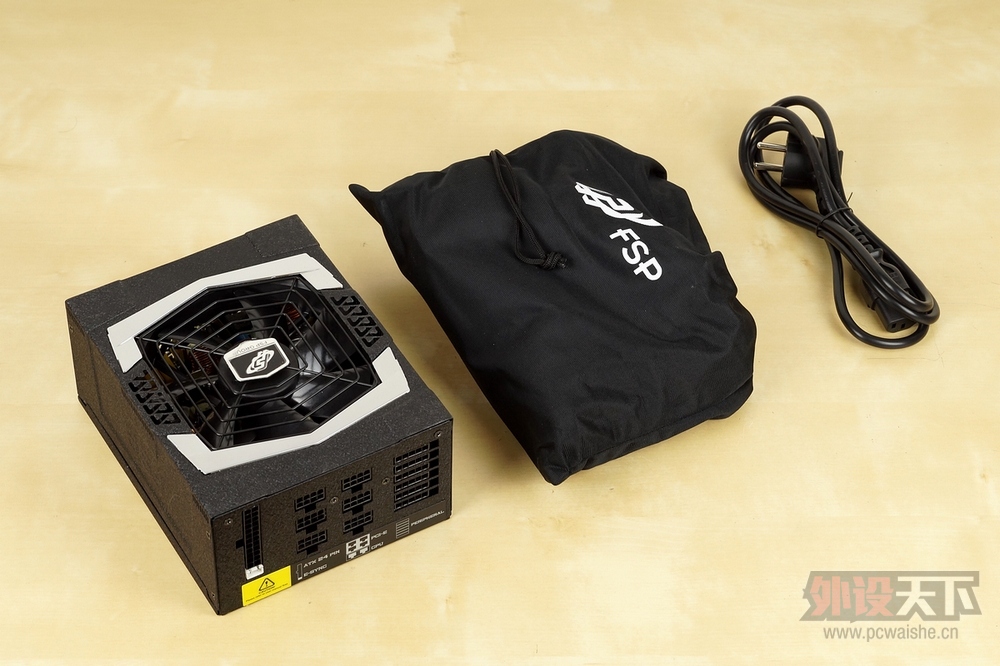

电源主体使用厚实的泡沫塑料保护，附件是1根AC电源线，1个帆布袋包裹的全模组线材、4枚安装螺丝和几根理线扣。
规格一览： 品牌型号 | 全汉 FSP AURUM PT 1000 | 额定功率 | 1000W | 尺寸 | 190mm x 150mm x 86mm | 重量 | 3.4KG | 风扇 | 135mm | 噪音 | ≤ 21 dBA | 电源版本 | ATX12V V2.4 & EPS12V V2.92 | 输入电压 | 100-240Vac | 转换效率 | ≥ 92% | 安全认证 | CB, CE, FCC, UL/CUL, TUV, GOST, CCC, BSMI | 线材长度 | 24PIN 500mm、4+4PIN 600mm | 特性 | 80PLUS白金牌认证、全日系电容、背部走线、极致静音 |
「AURUM PT」是全汉最新推出的旗舰系列，目前有两款 AURUM PT 1000W 和 AURUM PT 1200W，AURUM 原本就是全汉80PLUS金牌系列的拳头产品，上至高端金牌 AURUM PRO 1200，下至主打性价比的金牌 AURUM 400，新款后缀 PT 代表 Platium 白金的意思，通过80 PLUS白金牌认证，转换效率超过92%，整体规格比金牌更高阶，可谓旗舰中的王者。全汉 AURUM PT 白金系列采用了全模块化线材、全日系超耐久电容、FDB液态轴承风扇等堪称高端产品标配的几个设计，除此之外全汉引入一个称为 E-Sync 的独家设计，作用是远端反馈同步技术优化12V / 5V / 3.3V信号，并且还能提供更好的纹波抑制能力，开始以为这个功能只不过又是玩概念的噱头，实测发现接入 E-Sync 线确实会改变电压数值。

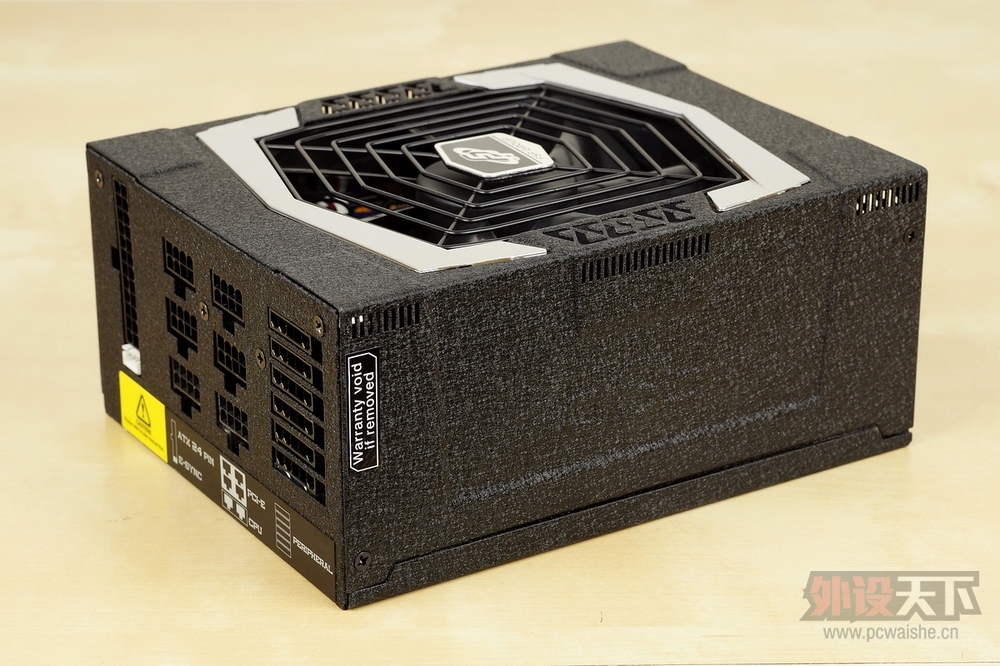

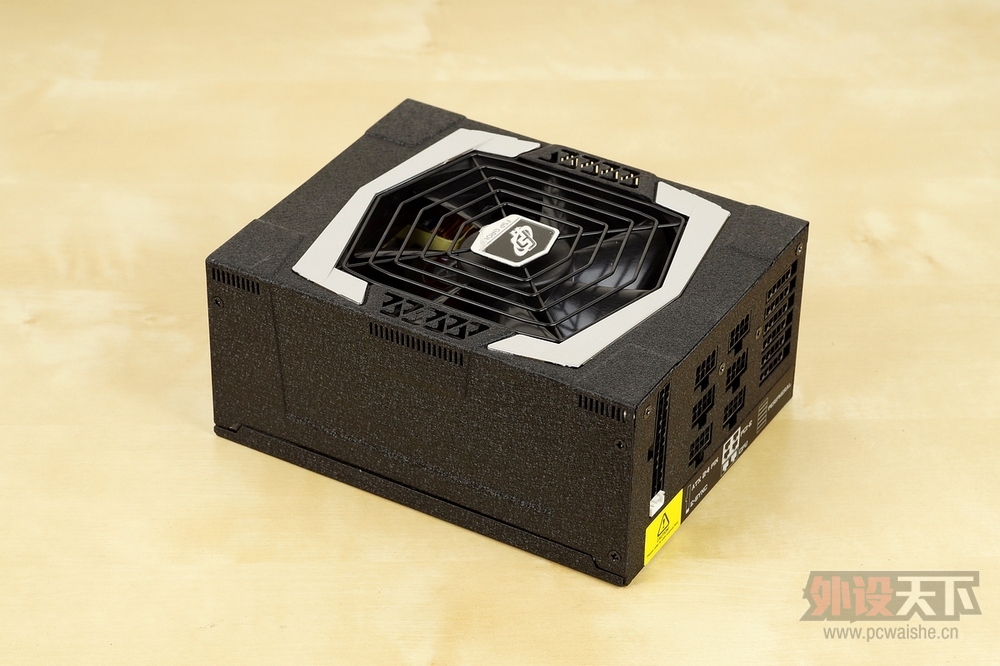

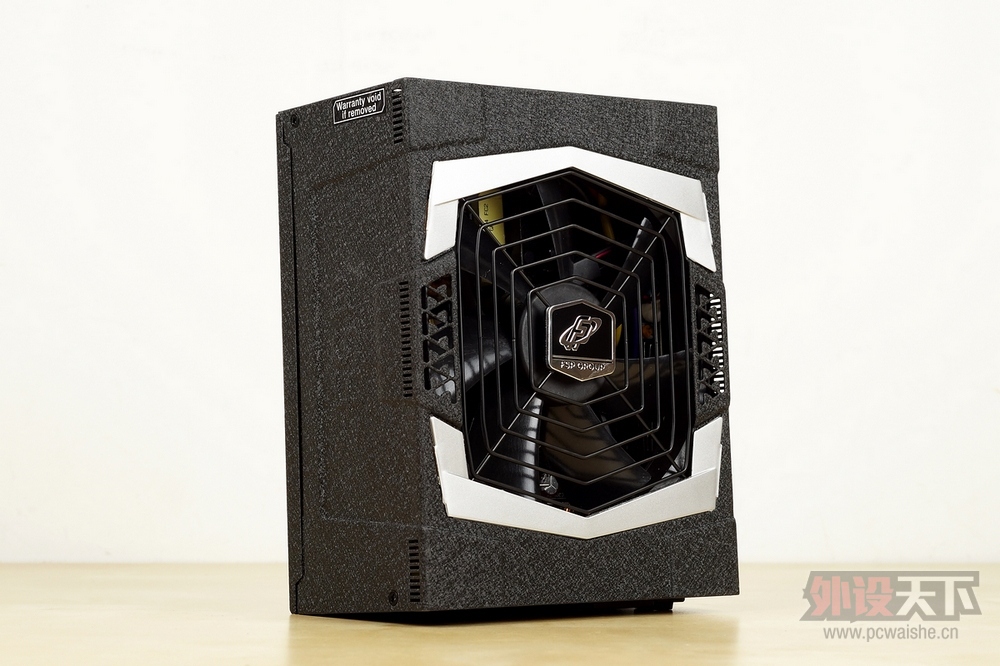

全汉 AURUM PT 1000 外观保留 AURUM 一贯风格，标志性的火山岩烤漆外壳、六菱形风扇保护罩，原来装饰面板和铭牌标签中的金色元素改成象征 80PLUS Platium 的白金色。

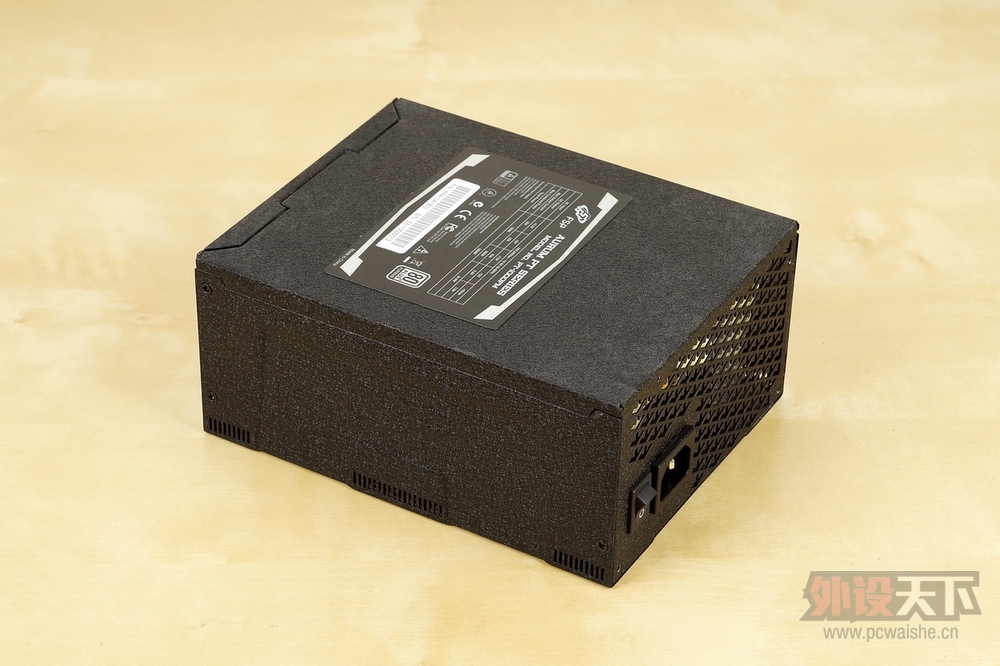

电源尺寸 190mm x 150mm x 86mm，比常见 160~170mm 长度的ATX电源体积大了不少，小型机箱用户在选购前需要注意是否兼容，电源主体（不计模组线）重量2.1KG，拿在手里很沉，足见用料扎实。

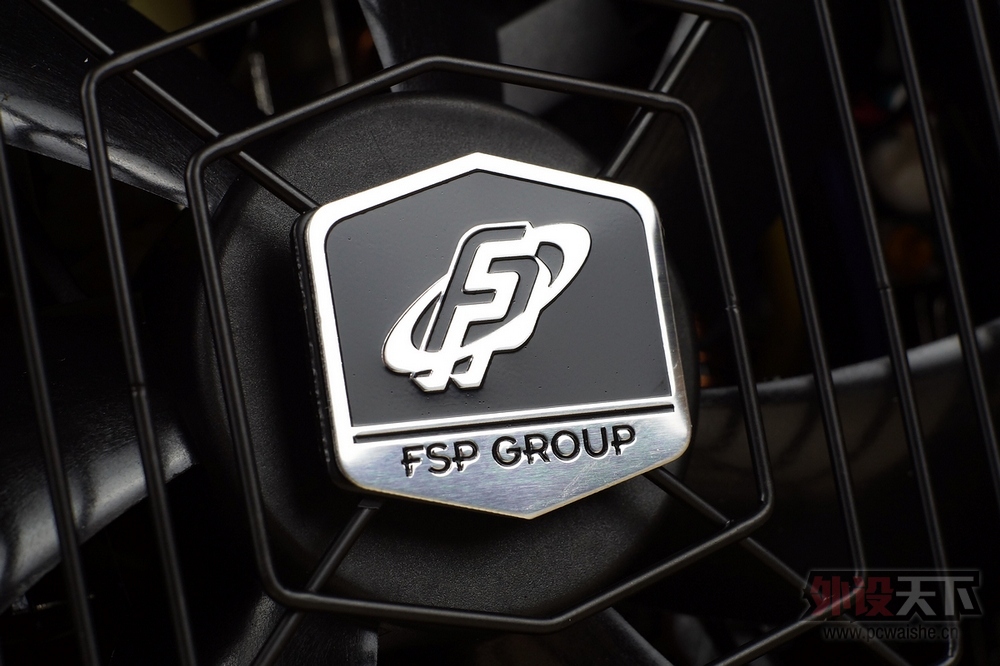

中央的金属标牌也是特地做成了白金色，刻印有 FSP 全汉标识。

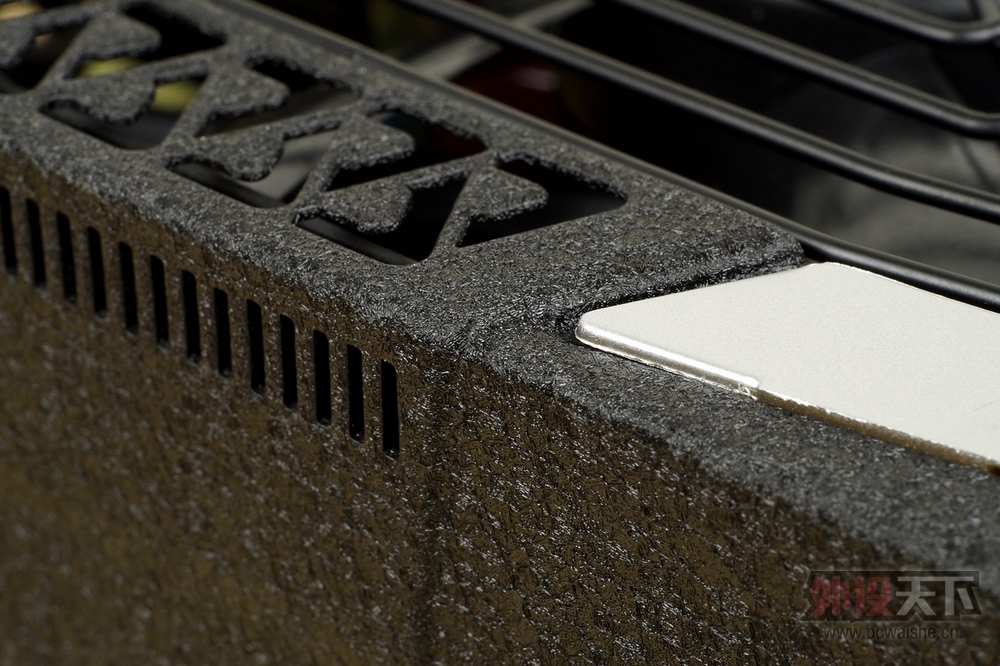

质感不俗的火山岩烤漆工艺，相比平滑表面更加耐磨损和不易留下划痕。电源外壳在顶部和侧面设有辅助通风孔，除了美化修饰造型，使得内部风道保持通畅，进一步强化散热能力。

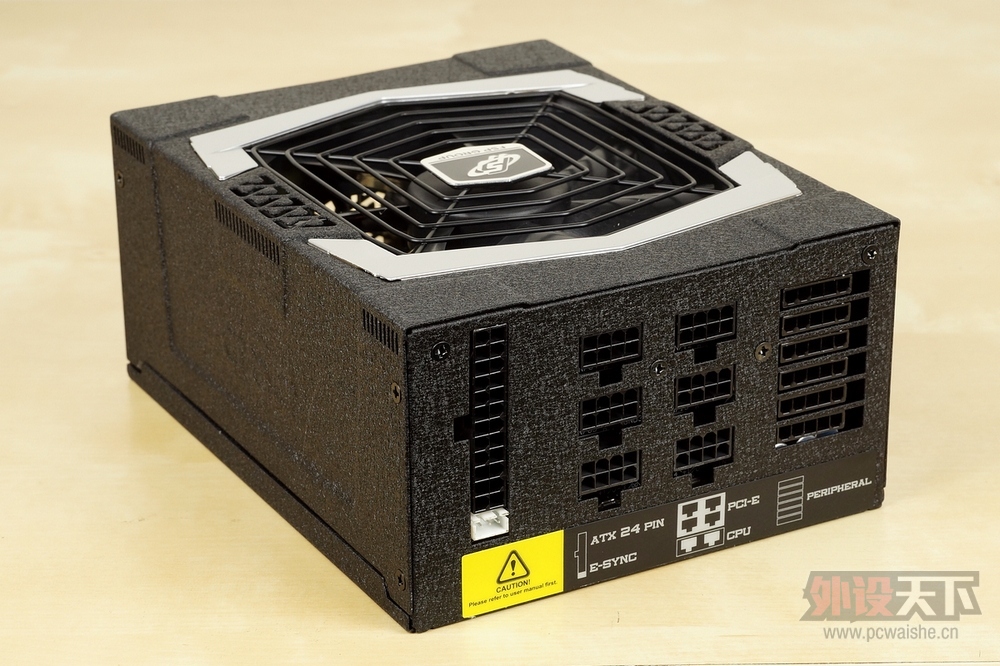

全模块化线材设计，快速精简安装时间，配置线材和走线体验更加简单、弹性化。
独立的AC电源开关。
侧面初看似乎没有什么修饰，其实钢印工艺刻了 FSP 全汉标识，不过有些隐蔽需要特定反光角度才能看见。
电源侧面我觉得过于朴素，颜值消费时代，中高端机箱普遍采用大面积侧透，更有全钢化玻璃侧板，内部硬件一览无遗，其他高端电源侧面都会花心思包装自己，以便展示高功率、高效率等卖点，而全汉 AURUM PT 1000 侧面即没有1000瓦字样，也没有白金 80PLUS 认证标识，连 FSP 钢印标识都不明显，全汉在如何包装和展示方面的确需要经营一下。

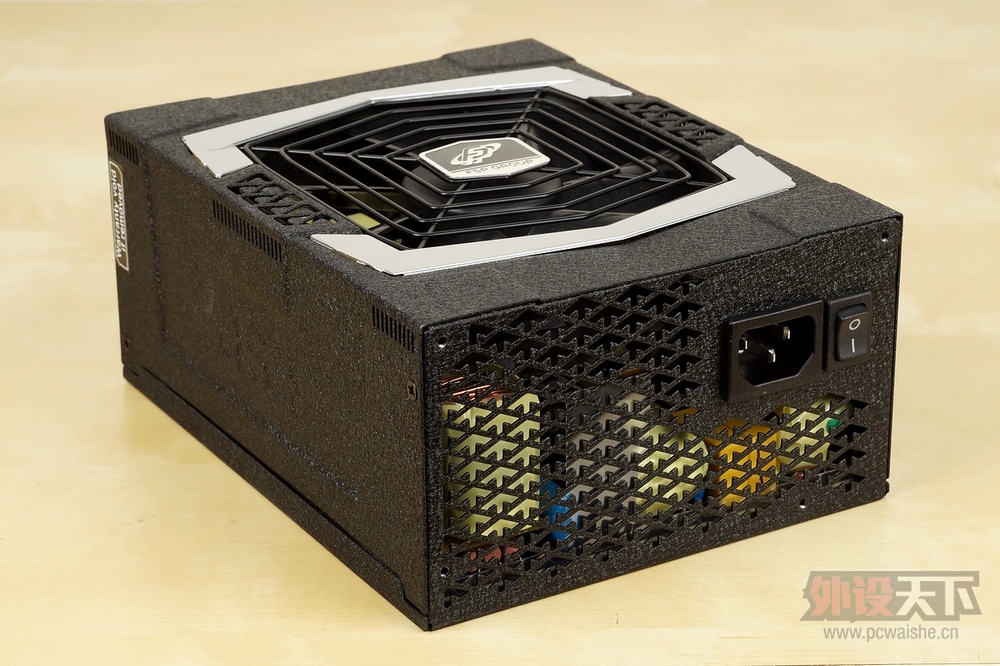

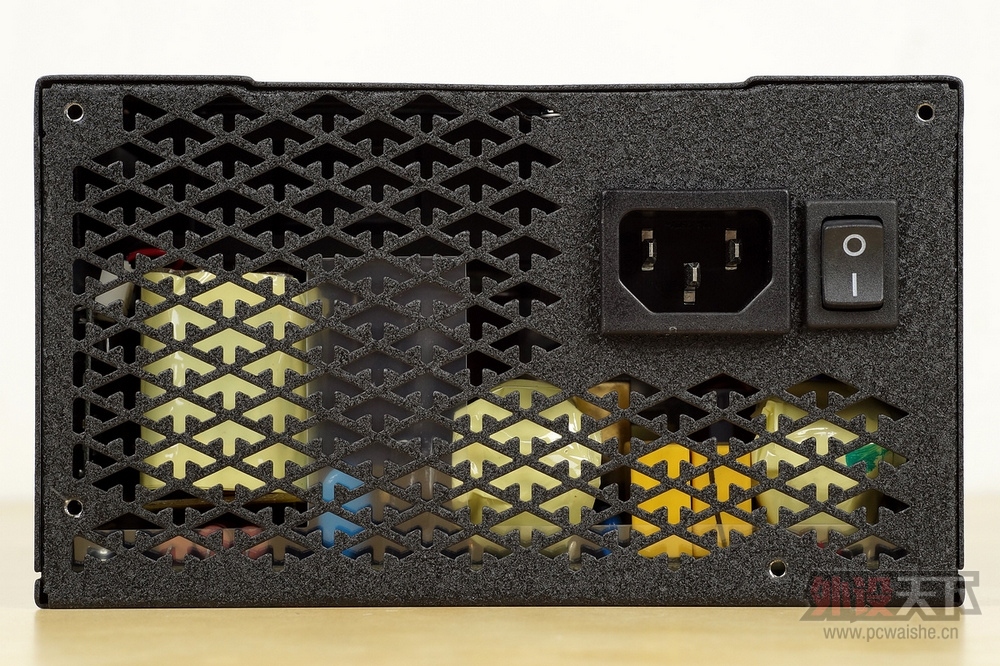

出风口采用全汉独创的⇧箭型散热孔，根据官方所说，箭型风孔源于空气动力原理，能大幅改善换气效率形成风流导引，个人观点箭型风孔主要是开孔面积较大，从而降低风阻。

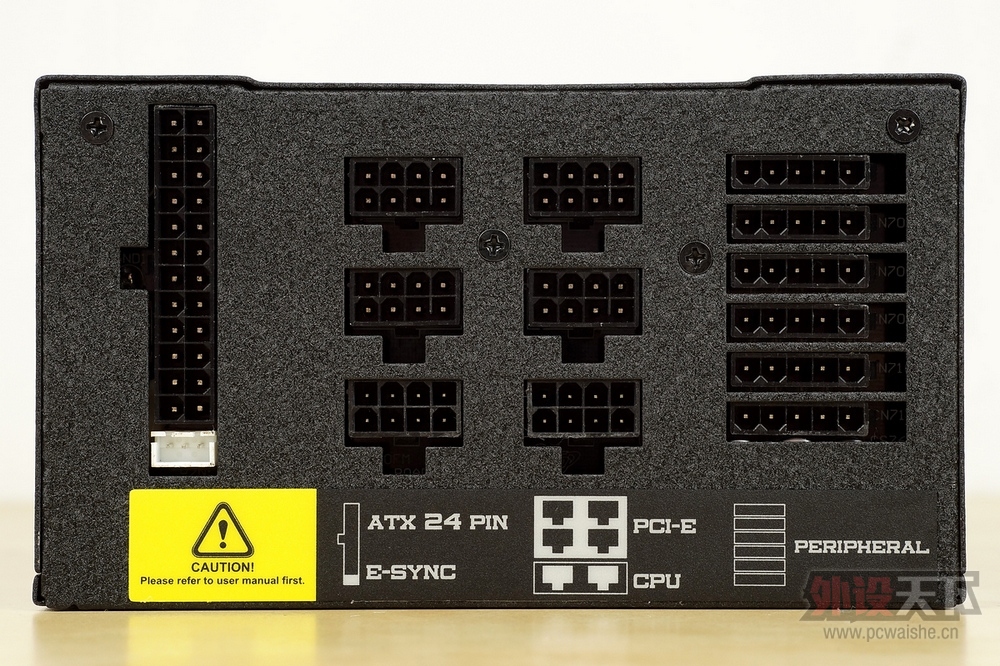

全模块化面板接口，分类清晰，左侧主板ATX 24PIN、E-SYNC接口，中间4个PCI-E 6+2PIN显卡供电、2个CPU 4+4PIN接口，右侧6个Peripheral（SATA、大4PIN）接口，底部有图文指示，而且所有接口采用防呆式设计，比如同样是8PIN接口，PCI-E和CPU两种供电接口的针脚形状定义不同，互不兼容，保证即使是第一次使用模块化电源的新手用户也不会错误接驳，避免烧毁硬件的情况。

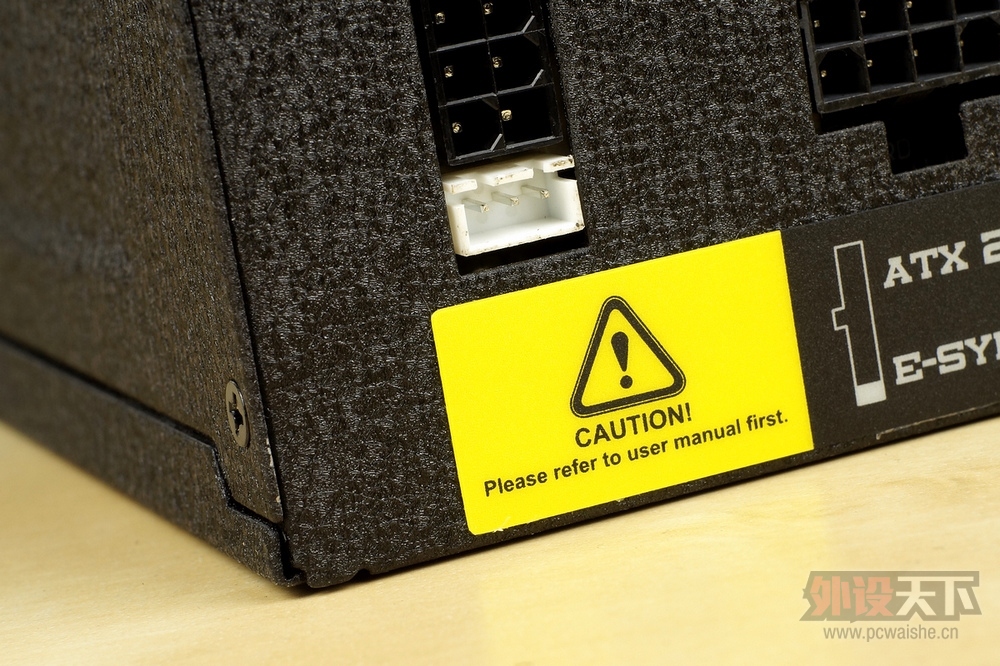

相比标准ATX电源，AURUM PT 1000 多了一组白色的小3PIN接口，正是全汉独家研发的E-Sync稳定供电技术，注意电源不接驳白色 E-Sync 接口也是能正常工作的，接入后测得的电压偏离值确实更小，符合官方优化12V / 5V / 3.3V 稳定电流讯号的描述，至于是否能降低波纹噪声，因没有专业仪器就没法测试了。

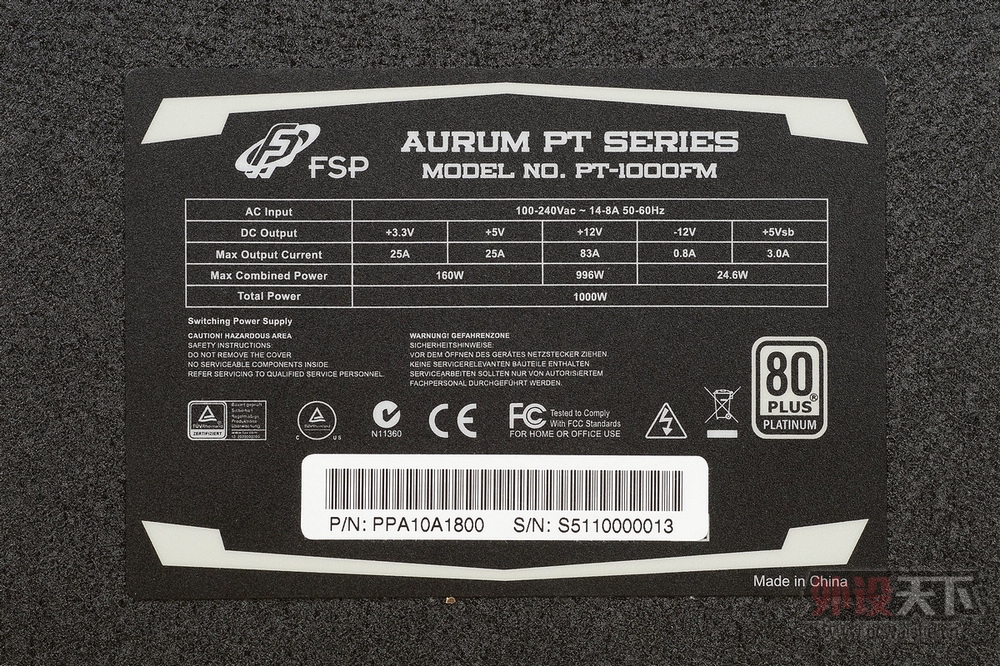

电源铭牌参数
全汉 AURUM PT 1000 铭牌非常规范，型号PT-1000FM，与额定功率数值相同，还有80PLUS白金认证和多种安规认证标识。
输入电压，100~240V全幅电压支持，不论国内220V电压，还是国外110V电压环境，或是电压经常波动的地区，通过80PLUS认证的电源都能使用，这也是区别真伪80PLUS电源最简单的一种方法。
输出功率，采用单路12V设计，输出达到996瓦几乎等同额定功率，相比多路12V，单路更适合组建多显卡系统和超频玩法，因为不用考虑每路12V供电是否超出上限，根据12V输出功率推算，全汉 AURUM PT 1000 能够支持8核CPU（TPD 150W）和3张旗舰显卡（TDP 250W×3）组成的发烧级游戏平台，此外 5V&3.3V 联合输出功率也很宽裕，达到160瓦，每路预留25A电流输出，满足多硬盘需求，作为一款1000瓦白金电源，全汉 AURUM PT 1000 供电性能绝对强劲。

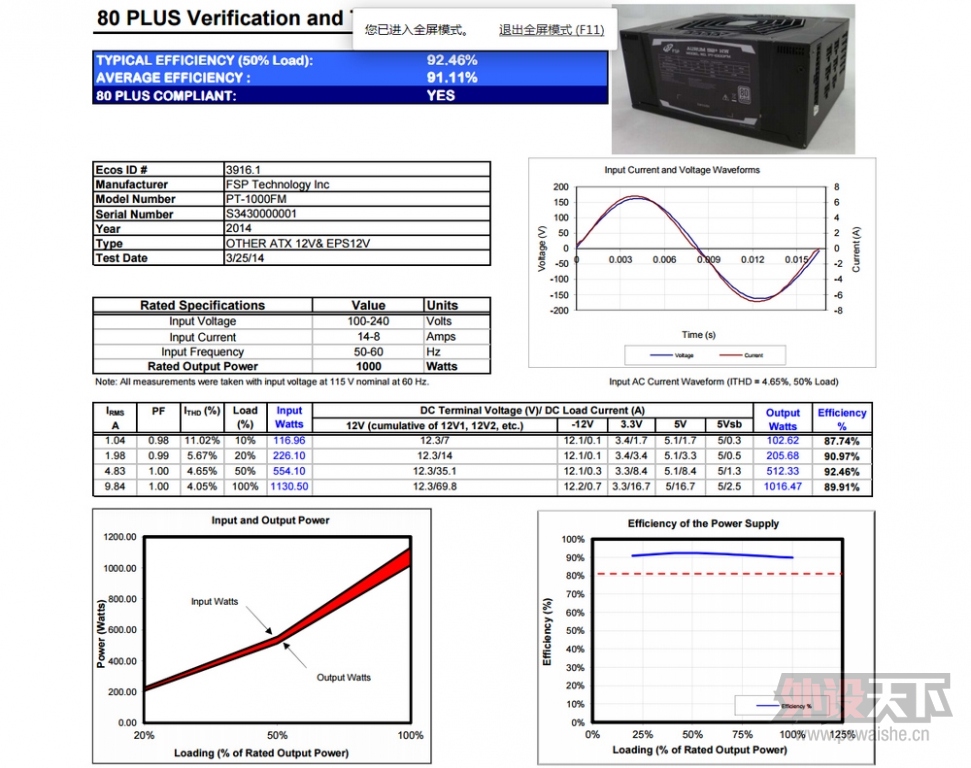

惯例验证一下80PLUS官方机构出具的认证报告，型号PT-1000FM和电源铭牌一致，典型负载即50%输出时的转换效率达到最高点92.46%，低负载10%输出时的转换效率也有87.74%，电源平均效率位于90%线以上，节能效能出色，由于80PLUS测试环境为110V电压，如果换做国内的220V，转换效率还会提高1~2%百分点。
题外话，全汉送测的80PLUS认证电源数量相当惊人，位于第一名的383台，第二名和第三名分别是Dell戴尔的187台和Thermaltake(Tt)的172台，其中 1U / 2U、FLEX 等架构的小型服务器电源占了全汉不少数量。

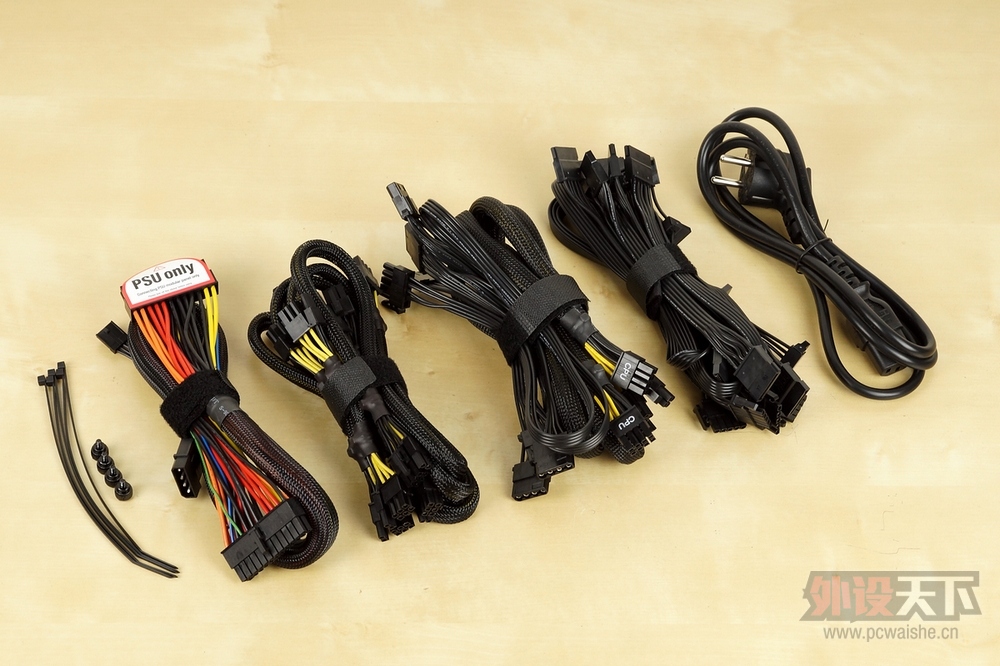

全汉 AURUM PT 1000 的模组线材有两种材质，蛇皮网线和扁平线，只有Peripheral部分（SATA、大4PIN）使用扁平线，走线管理及美观效果比起全部扁平化的模组电源稍弱，此处也是全汉有待改善的一个细节。

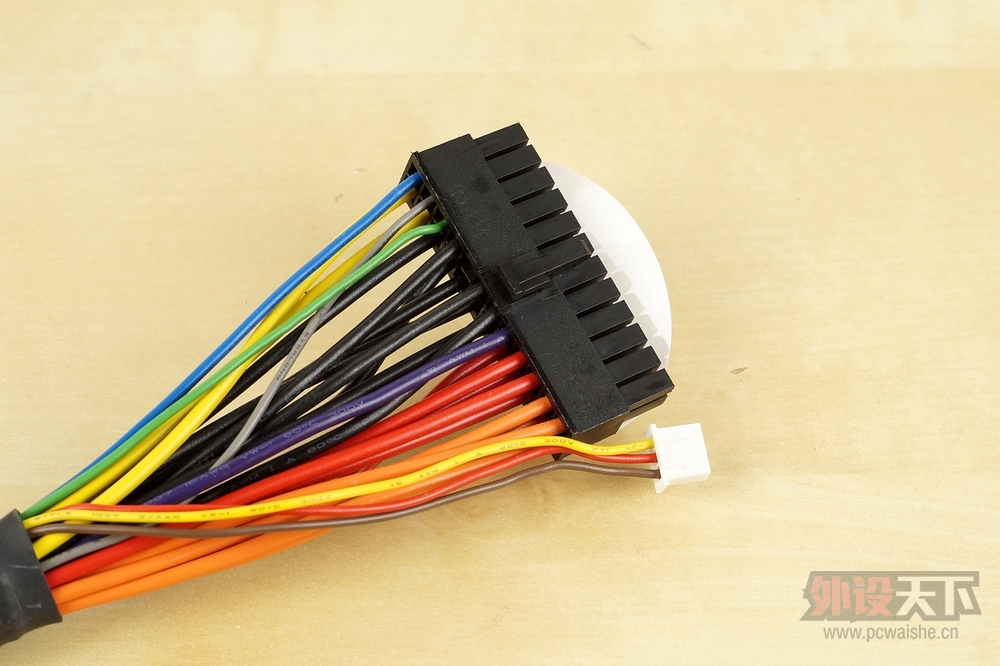

主板ATX 24PIN线，看到E-SYNC接口是从24PIN线引出，所以个人猜测E-SYNC的作用是电压反馈。线径用料，大部分线材使用更粗厚的16AWG规格，信号线使用22AWG。

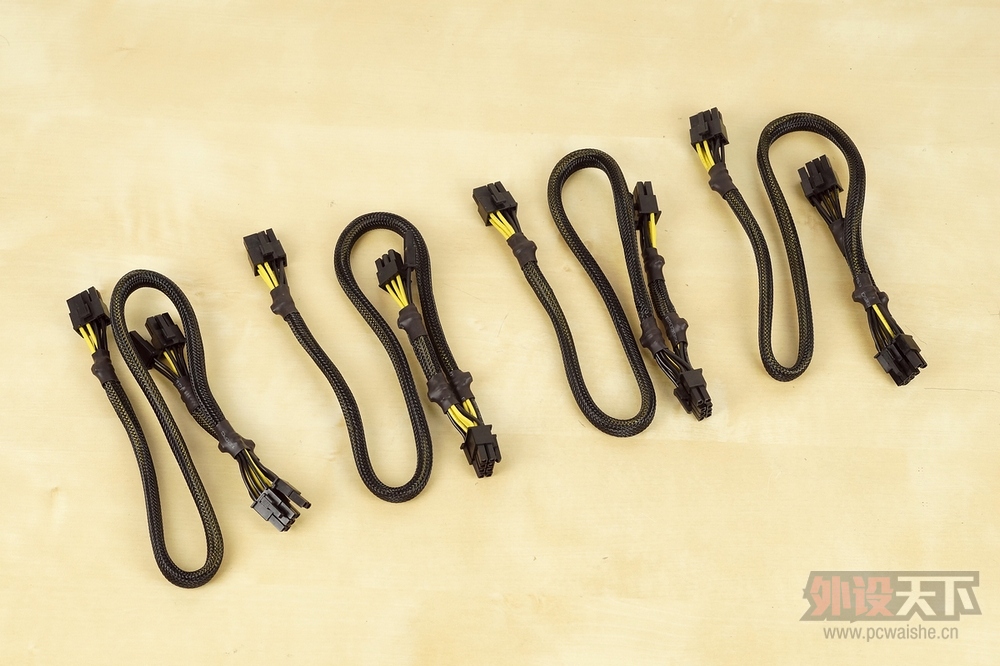

4根PCI-E线材，提供8个6+2PIN显卡供电接口，最大支持4路SLI/CF多卡组建。
另附一根大4PIN转软驱小4PIN的转接线材。
全汉 AURUM PT 1000 白金电源采用主动式PFC、LLC全桥谐振、12V同步整流和DC-DC结构，相比常见的LLC半桥谐振结构，LLC全桥多见于旗舰高功率电源，电路结构更为复杂，性能也更为强悍，看到电源内部不仅电子元器件密集，而且用料个头都很足量，因白金电源的转换效率很高，较小尺寸的散热片既能满足散热需求。

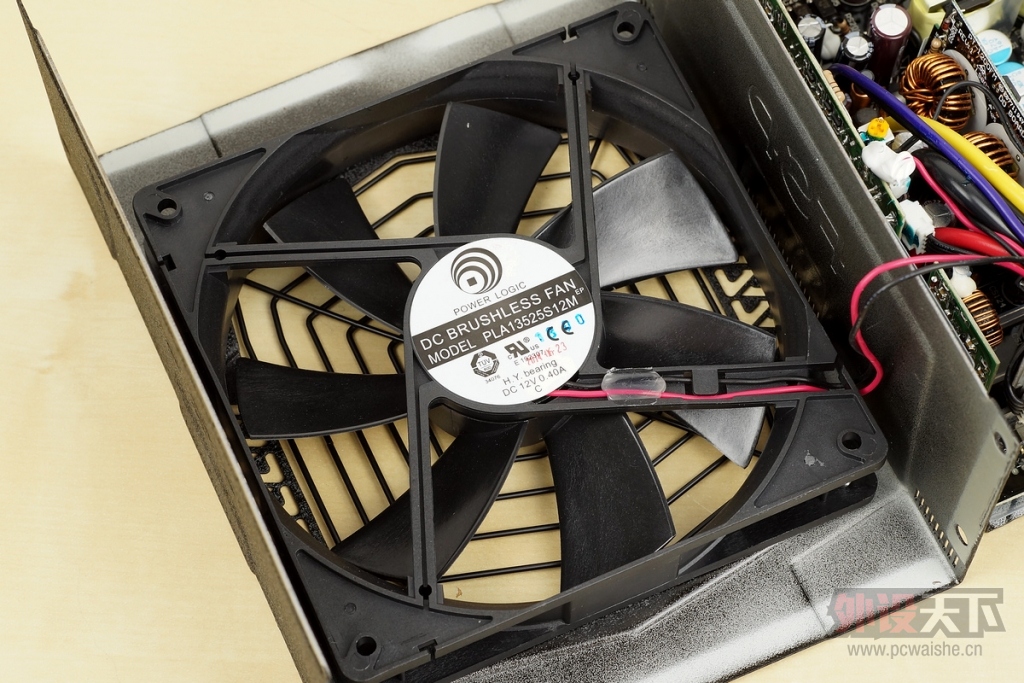

Power Logic 140mm液态轴承风扇，型号PLA13525S12M，DC12V 0.4A，最高转速2000 RPM，加上白金牌电源的风扇调速策略都比较安静，噪音方面无需担忧。

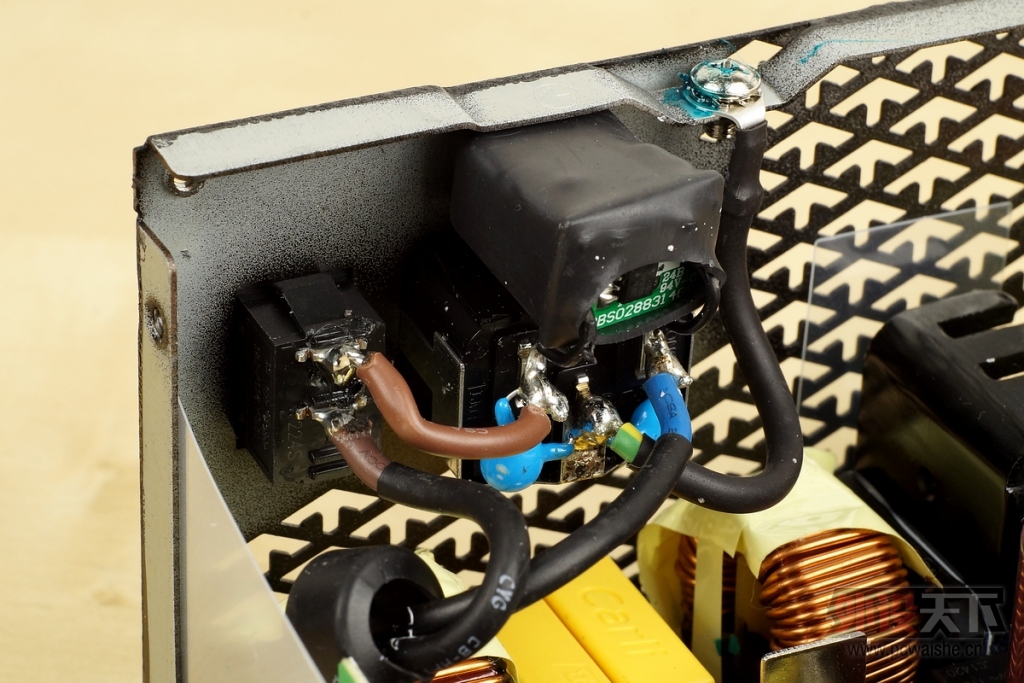

一级EMI滤波电路焊接在AC输入端，拥有1个包裹热缩管的X电容和1对蓝色Y电容。
二级EMI滤波电路位于PCB端，拥有2个黄色X电容与1对蓝色Y电容，保险管与MOV压敏电阻保护器件齐全，还有NTC电阻和继电器组合，作用是防止电脑开机瞬间的浪涌电流冲击，继电器在电脑开机/关机时会发出特征的“咔擦”声音，造成部分用户误认为电源有故障，实际上恰恰相反，往往高端电源才会使用继电器。

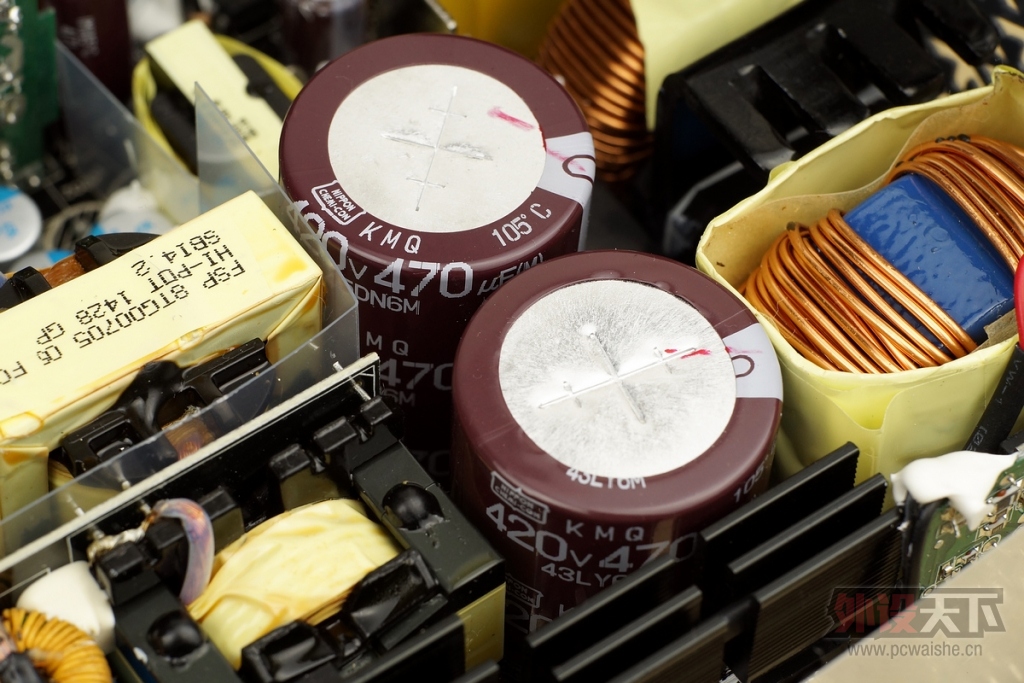

主电容来自日系顶级电容品牌黑金刚NCC的KMQ系列，容量470μF、耐温105℃、耐压420V，两颗组成940μF总容量，相当霸气。
LLC谐振电感、谐振电容和互感器安放在一个独立的子PCB上，LLC、SR控制电路也安放在独立的子PCB上，整体结构显得更加紧凑。

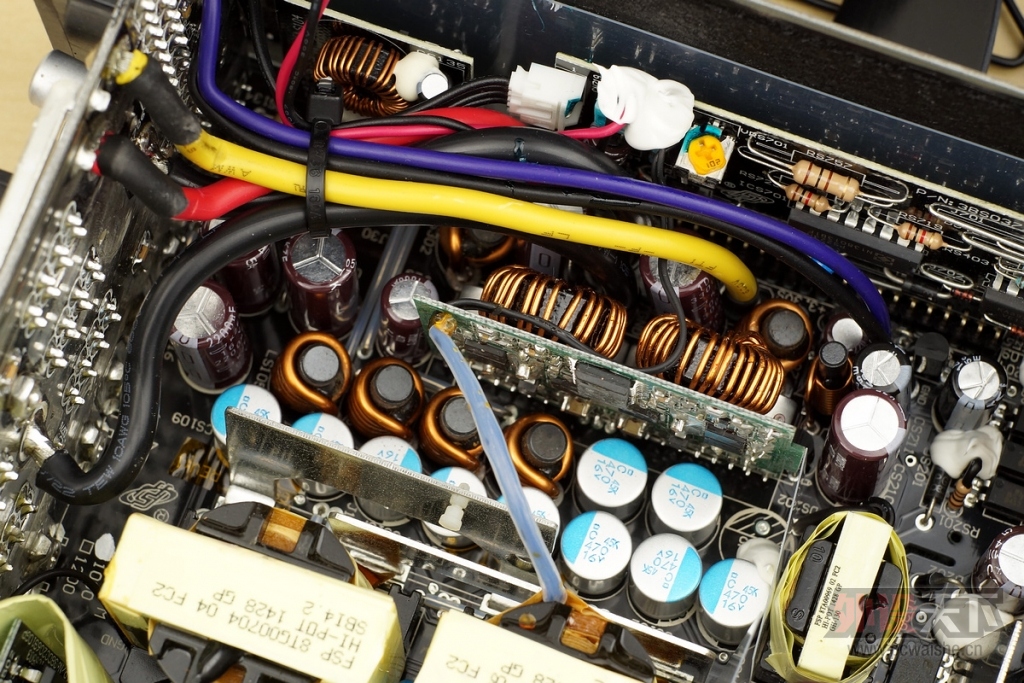

低压滤波电路同样以日系NCC电容为主，少数Rubycon红宝石电容，养眼的固态电容，达成全日系电容用料规格。

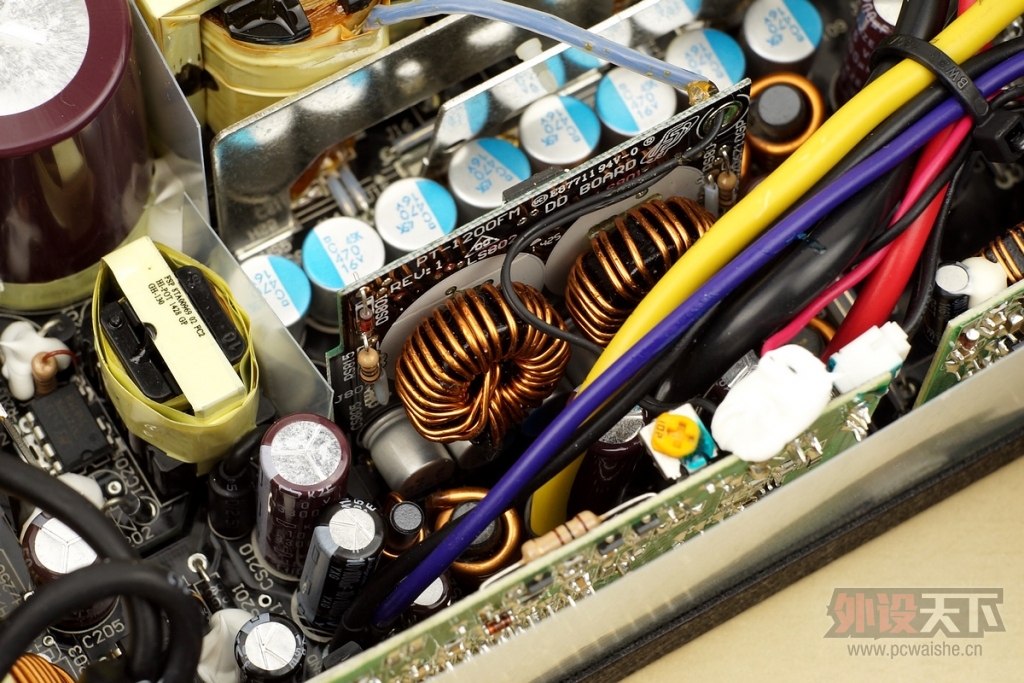

5V & 3.3V DC-DC电路采用独立PCB。

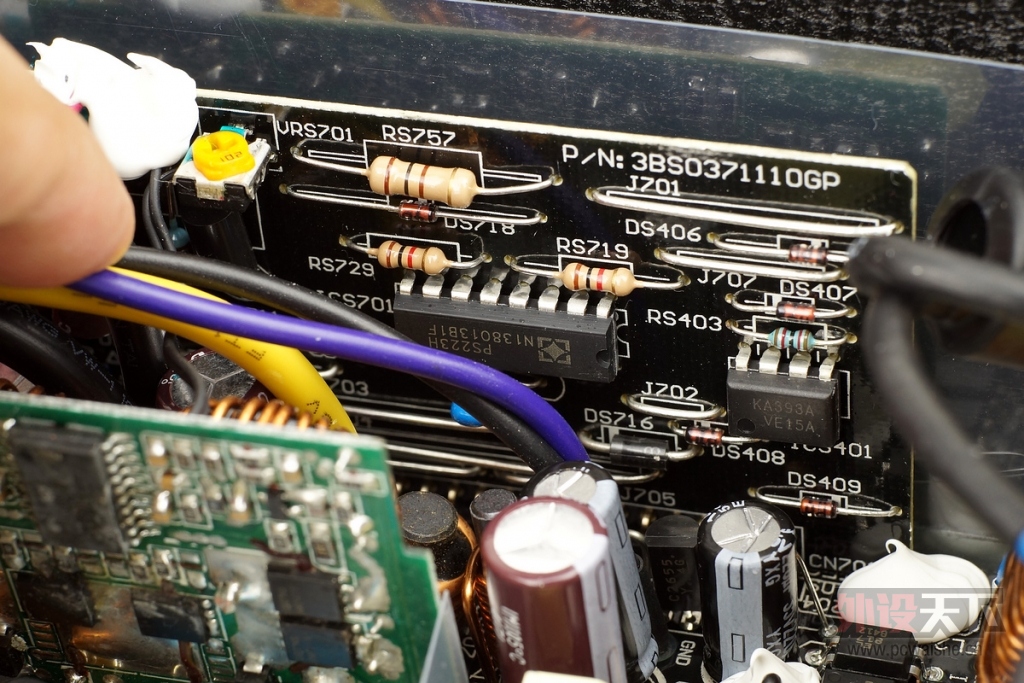

PS223 监控IC芯片，提供OVP、UVP、OCP、OPP等多項保护机制。

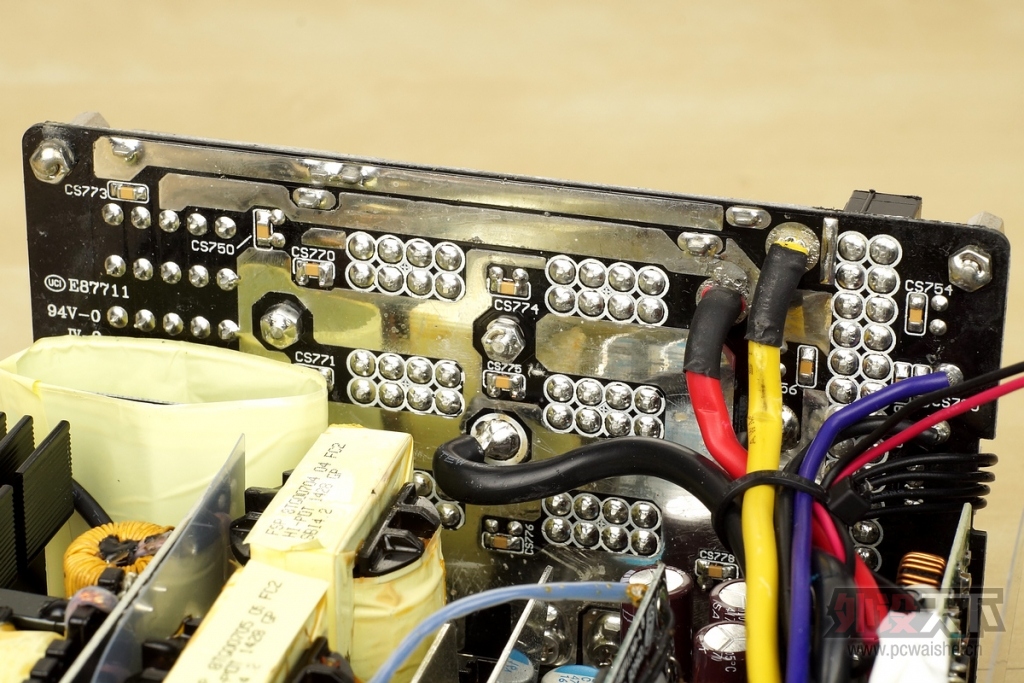

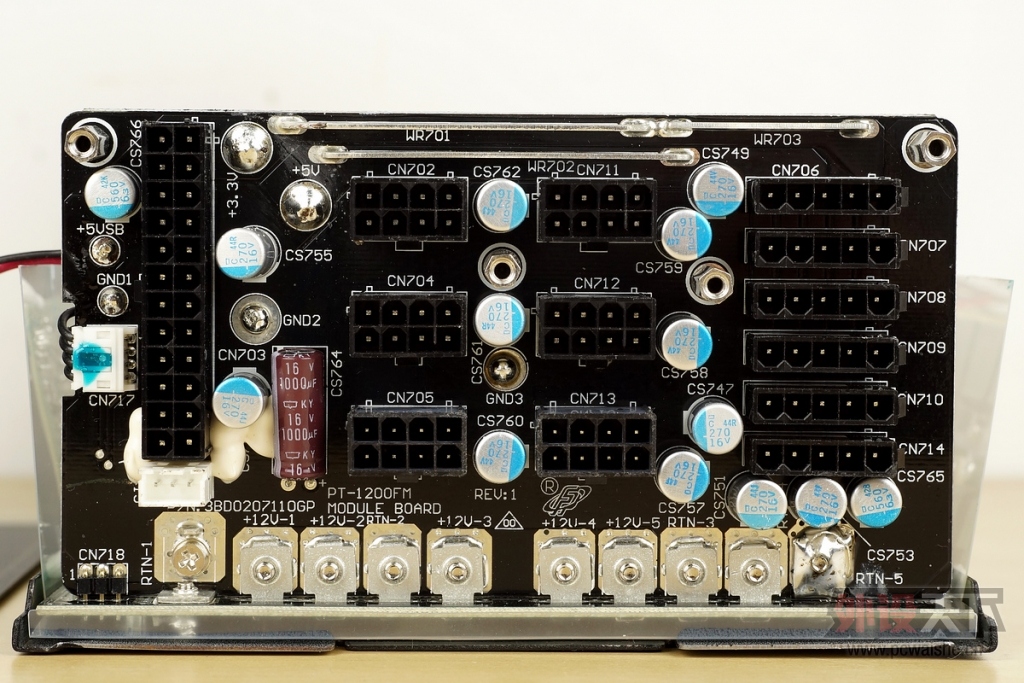

模组PCB板通过铜板与螺丝连接，没有凌乱的线材也能提高转换效率，每个模组接口有NCC固态电容帮助滤波降低波纹噪音。

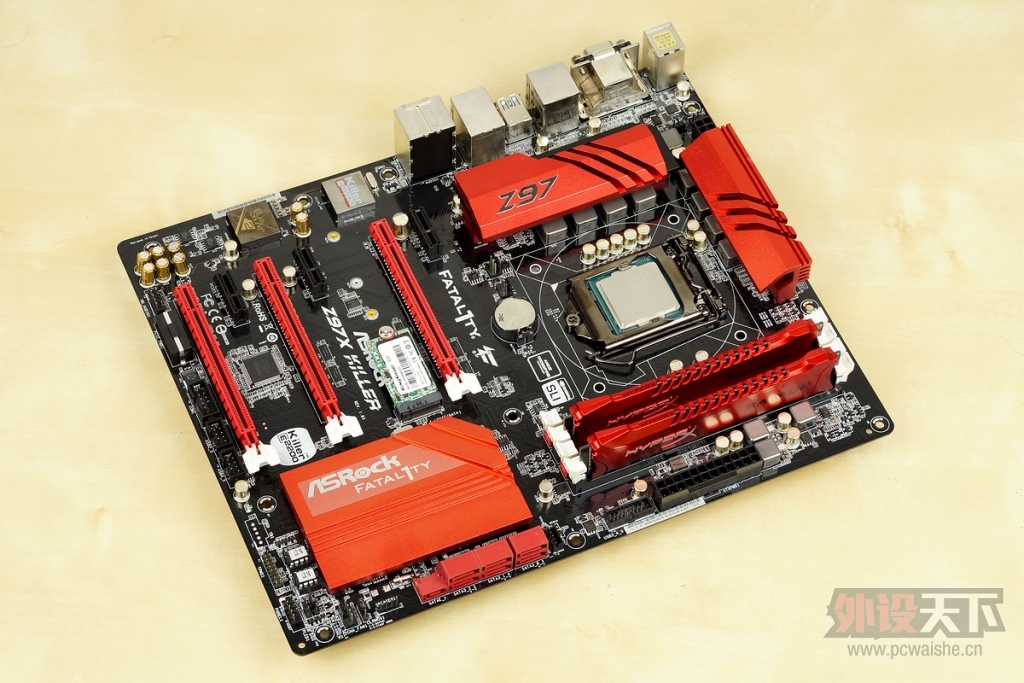

测试平台介绍，Intel i5 4670K、华擎 Z97X Killer主板、金士顿 Savage 2400、金胜 N300 64G M.2_SSD。 华擎 Z97X Killer 采用经典红黑配色，整合当前非常流行的Killer杀手网卡和PCB音频隔离电路等设计，简而言之Z97X Killer就是华擎的GAME游戏主板，为此搭配相同配色方案的金士顿 Savage 2400 内存。
Z97X Killer 用料在华擎Z97系列主板中属于高端定位一档，使用8相CPU数字供电、超合金电感以及定制12K白金电容，内存供电也有用到NexFET次时代MOS，使得这款游戏特色的主板超频性能同样不俗。

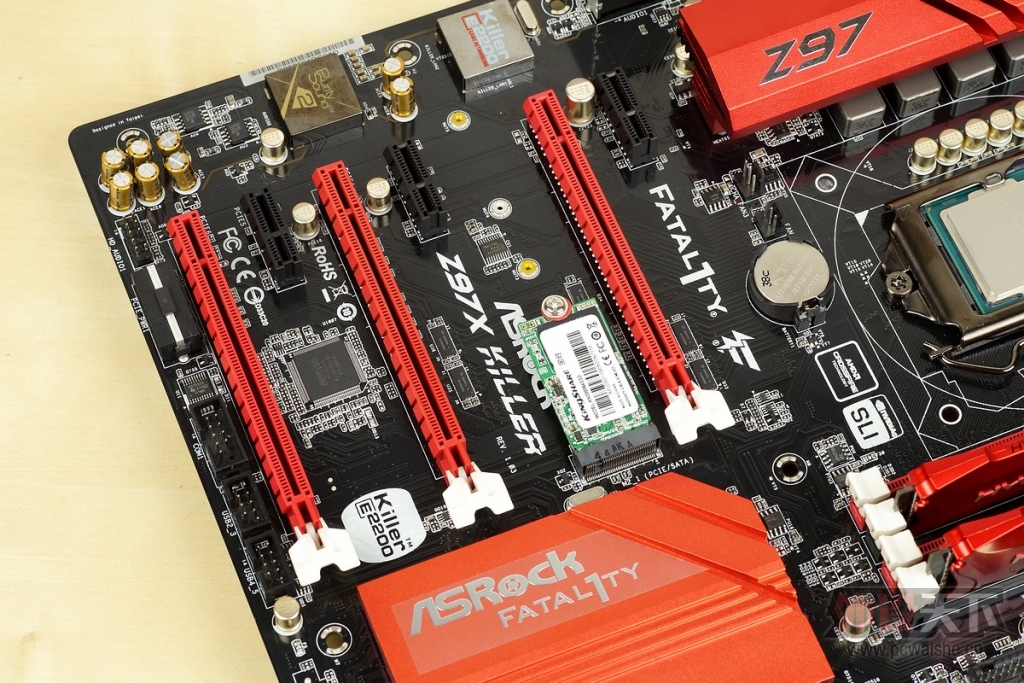

3根PCIe 3.0 x16显卡插槽，最高支持3路CrossFireX / Quad SLI多显卡技术，底部有1个侧置的大4PIN显卡辅助供电接口，安装3块显卡则必须插入。注意由于3根显卡插槽的间距不同，组3路必须使用软桥桥接器。
显卡插槽中间是最新的M.2存储接口，华擎支持M.2 SATA3 6.0Gb/s 与M.2 PCI Express Gen2 x2 10Gb/s两种模块通道，是其他限制 5Gb/s 的 M.2 Gen2 x1 方案的2倍速度，因为PCI Express通道的M.2 SSD价格仍处于高位，测试平台选用走SATA通道的金胜 N300 64G M.2 SSD。

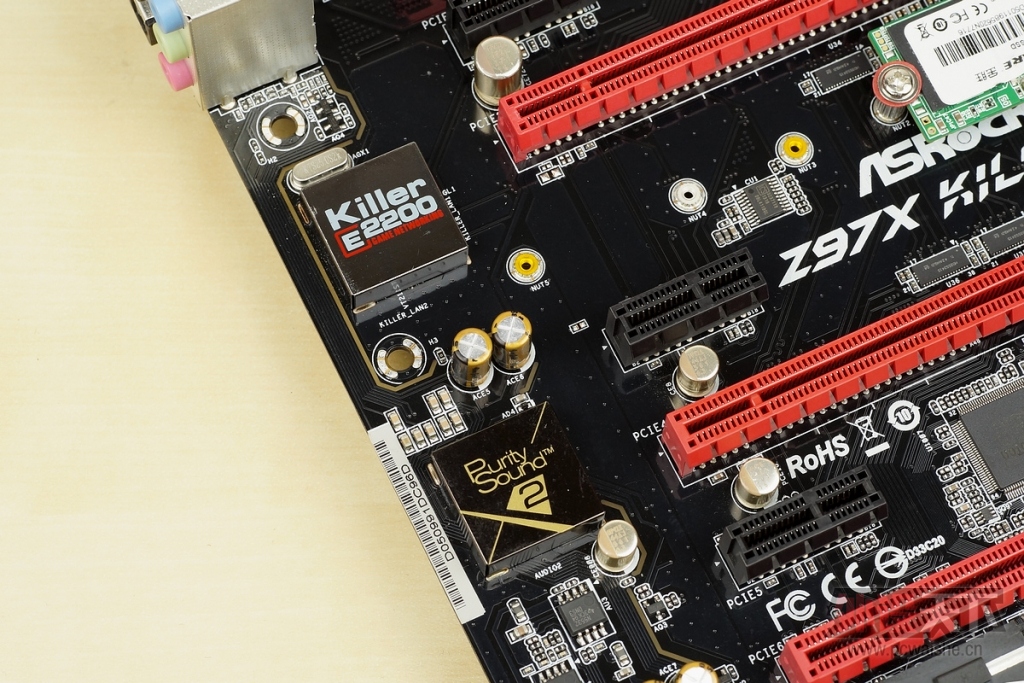

游戏主板两个必不可少的元素——Killer™ E2200 杀手网卡、Purity Sound 2 音频技术，Killer E2200 能从硬件层面优化网络性能，获得最低延迟的游戏数据，音频芯片基于Realtek ALC1150 ，通过EMI 屏蔽盖、PCB 隔离屏蔽技术和Nichicon专业音频电容等显著降低噪声水平，满足最挑剔音频发烧友的使用需求。

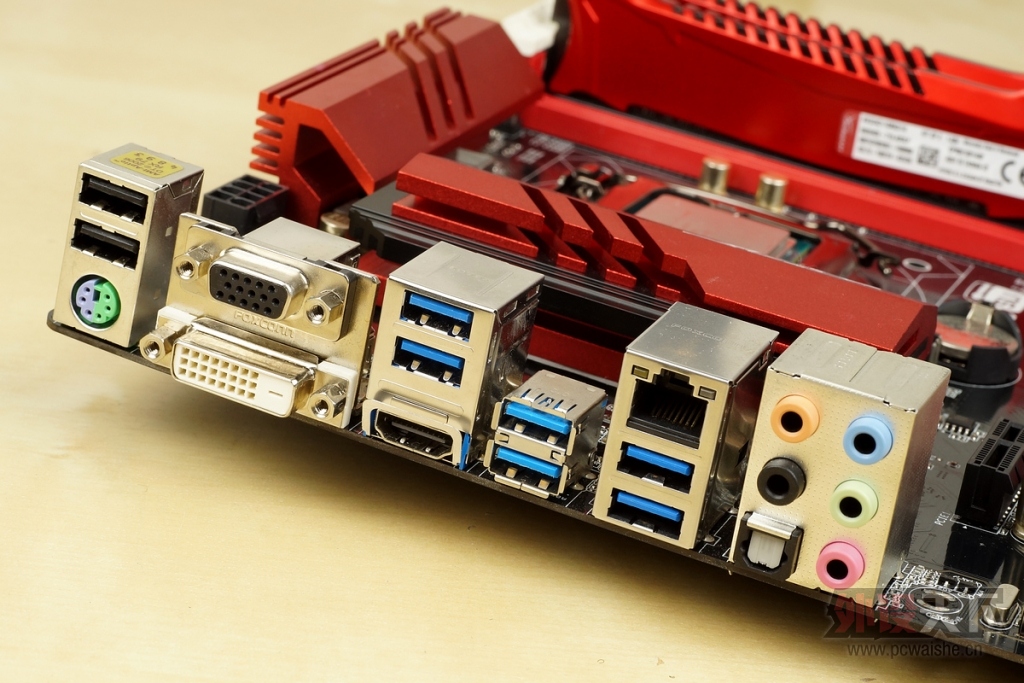

主板I/O包括1个PS/2键鼠、2个USB2.0、6个USB3.0接口，D-Sub / DVI-D / HDMI 3个高清视频接口，RJ-45网络和音频接口，扩展能力全面。

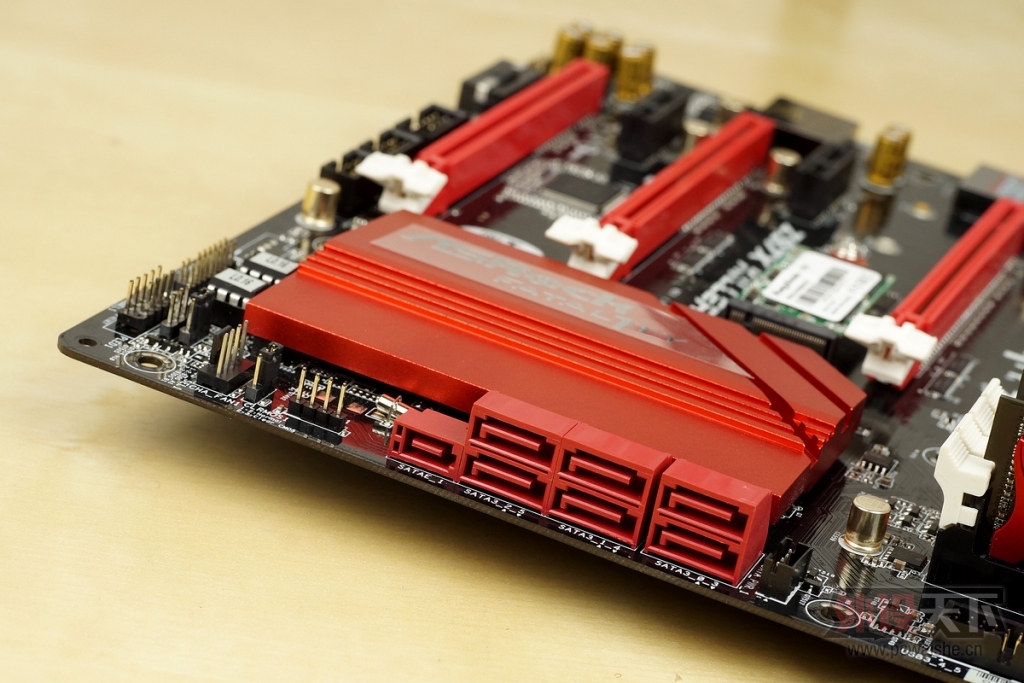

6个原生SATA3 6.0 Gb/s、1个最新SATA Express存储接口，SATA Express 有着与M.2相同的 PCIe Gen2 x2 10Gb/s极致性能。

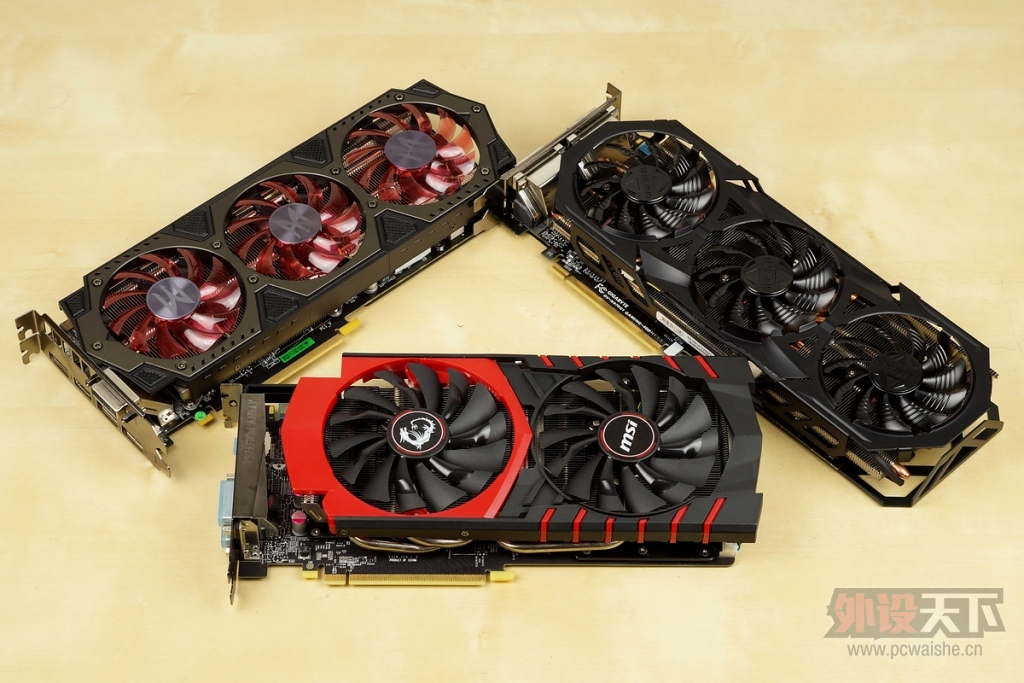

原本打算组3路SLI系统来测试全汉 AURUM PT 1000白金电源，微星 GTX970 GAMING 4G、技嘉 GTX970-G1 Gaming、影驰 GTX970 GAMER 三张GTX970显卡也已借到位，不过万万没想到只欠东风，唯独漏了桥接器的问题，AIDA64软件虽然可以同时压力负载多张显卡，不过3路的拷机效率和功率还没有双路SLI开Furmark高，最后3路SLI计划泡汤，只测试了双路SLI满载状态，这方面AMD新的无桥交火技术显然更方便。
测试平台：
CPU Intel i5 4670K
主板 华擎 Z97X Killer
散热 追风者 PH-TC12LS
内存 金士顿 Savage 2400 8G×2
显卡 微星 GTX970 GAMING 4G
技嘉 GTX970-G1 Gaming
硬盘 金胜 N300 64G M.2_SSD
电源 全汉 AURUM PT 1000
测试设备：
功率计 北电T8海盗版
万用表 优利德UT136C
测试方法：

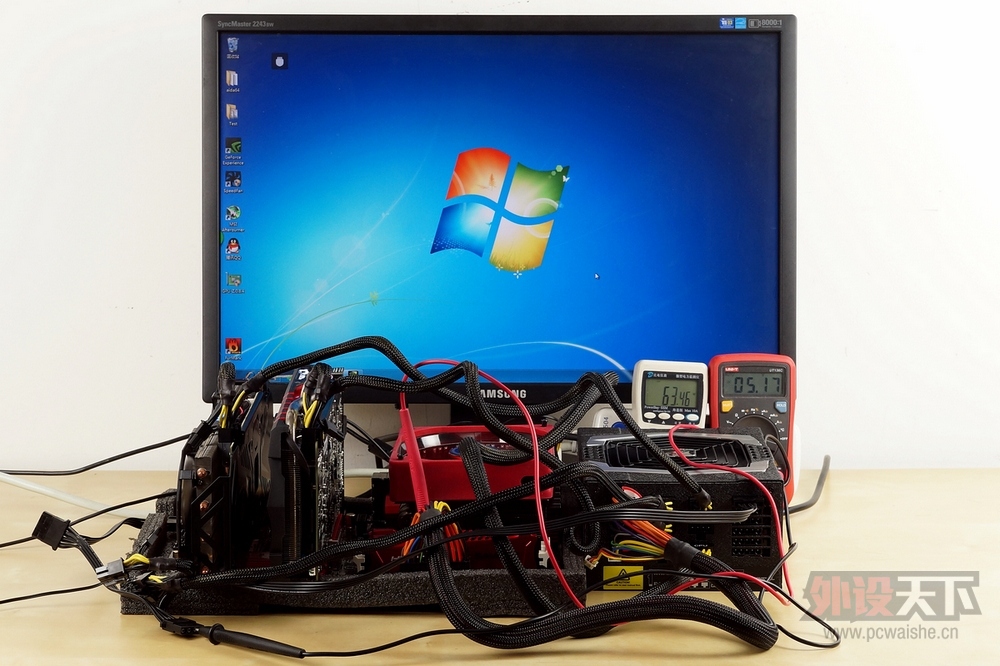

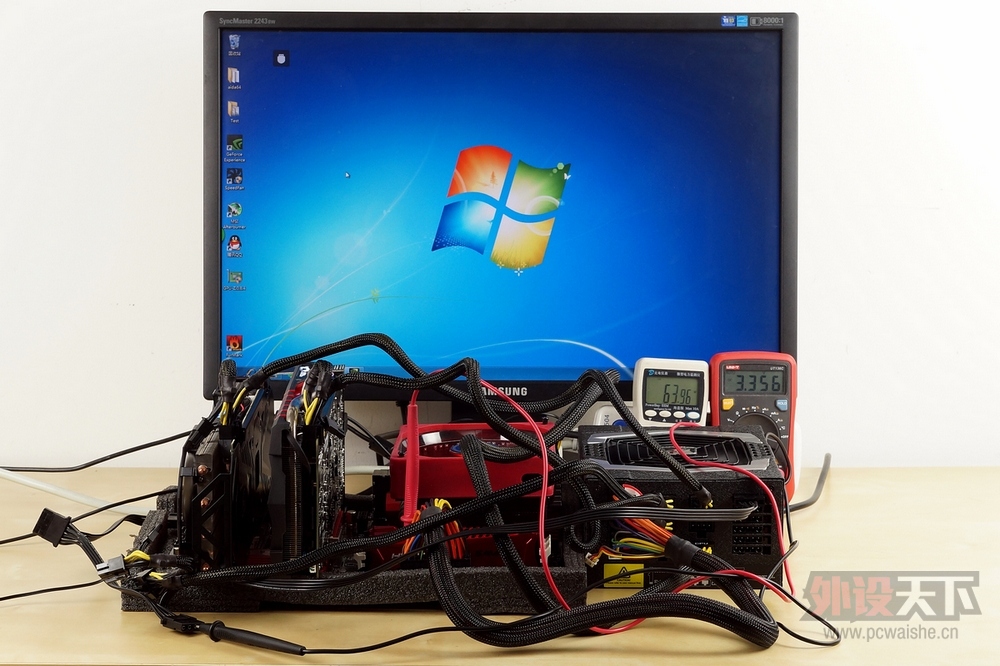

为了尽量增加电源输出，CPU和显卡进行超频设置，测试桌面轻负载、AIDA64+Furmark高负载、连接/不连接E-Sync接口的整机功率和电压情况。

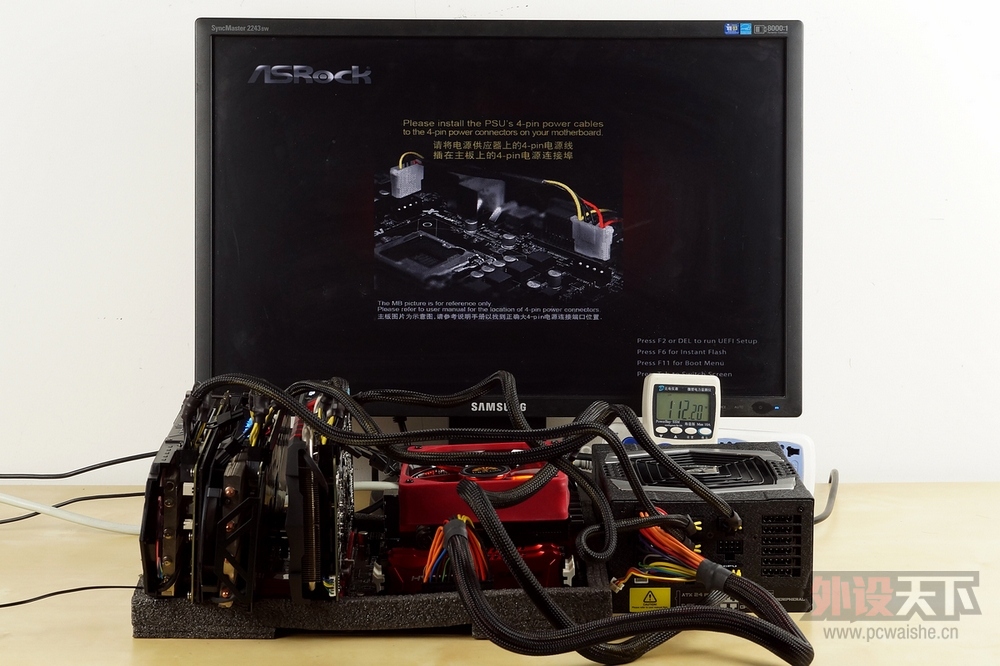

华擎 Z97X Killer 主板组建3路SLI显卡，还要额外插入一个大4PIN接口满足PCI-E显卡供电需求，开机后主板会有图文提示，体现人性化。

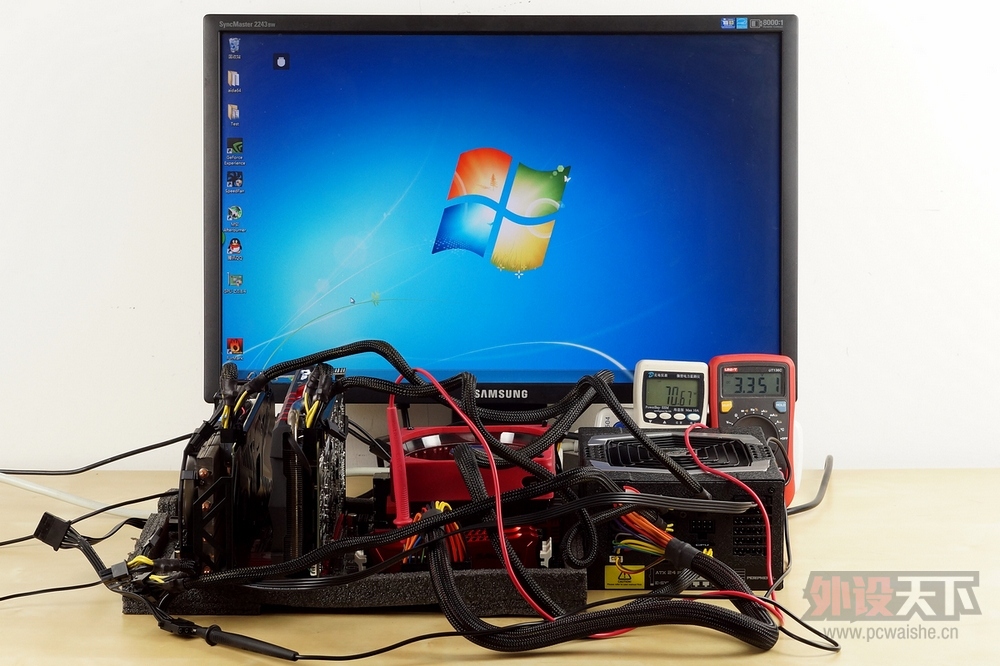

不连接 E-Sync 接口 桌面轻负载，输入功率63瓦，12.17V、5.17V、3.356V

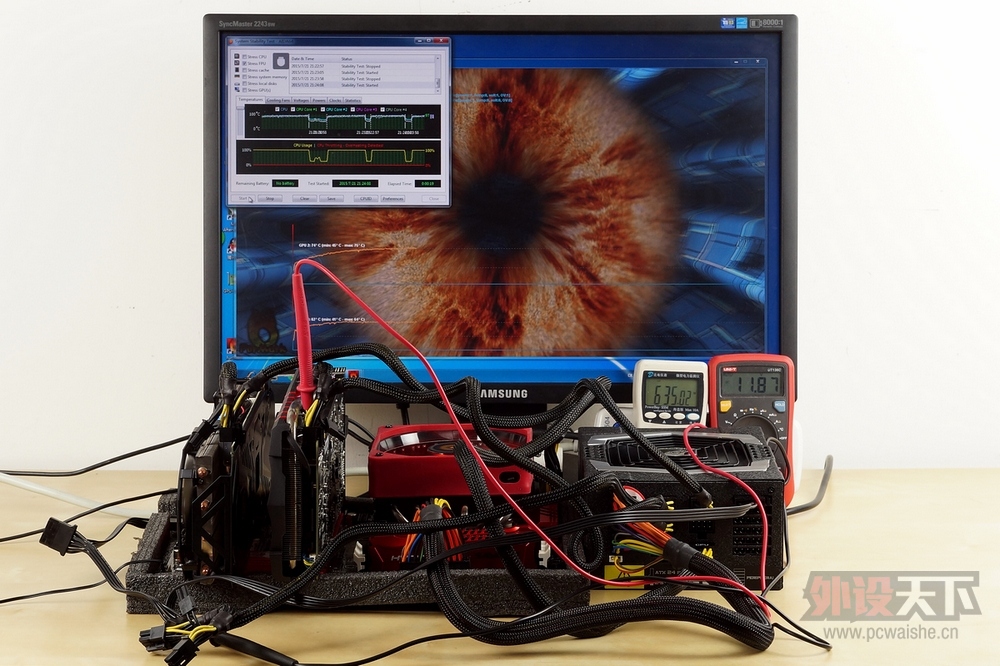

AIDA64+Furmark高负载，输入功率637瓦，12.08V、5.14V、3.322V
连接 E-Sync 接口
桌面轻负载，输入功率70瓦，11.94V、5.15V、3.351V

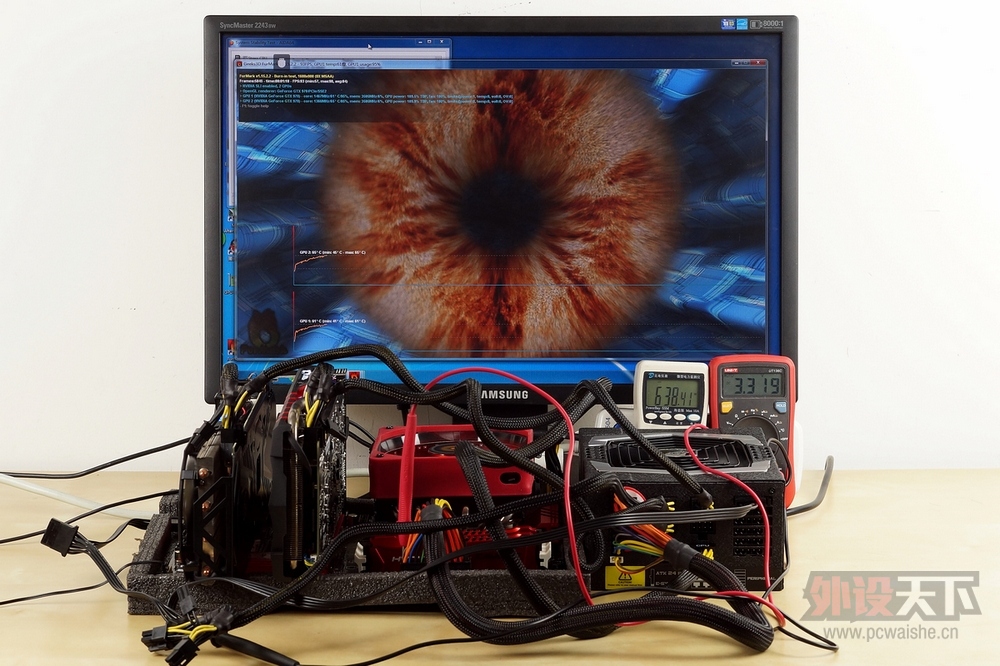

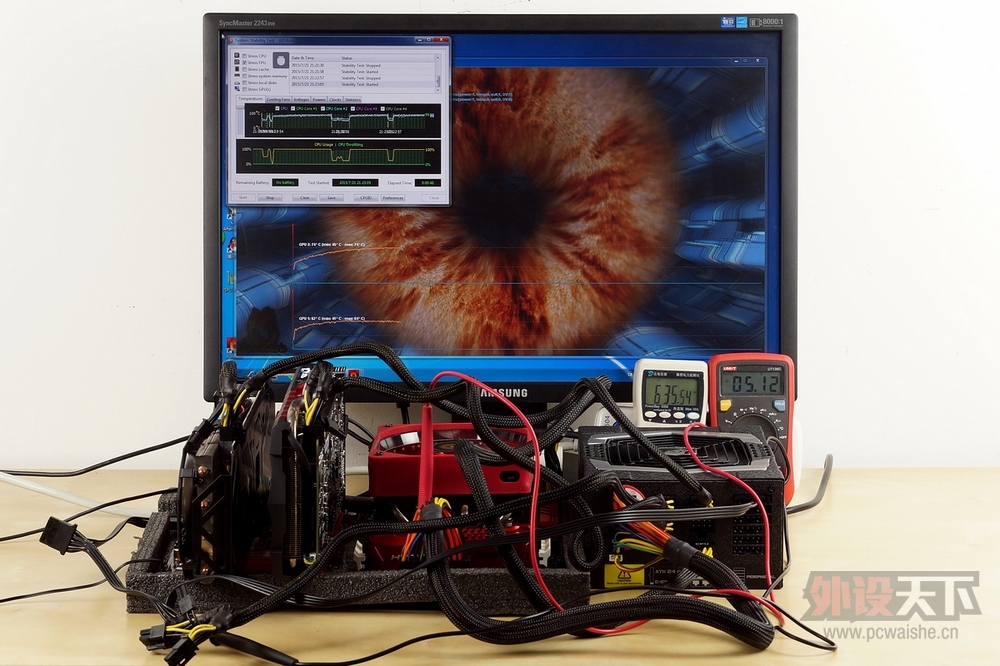

AIDA64+Furmark高负载，输入功率638瓦，11.87V、5.12V、3.319V
不连接 E-Sync 接口 | 桌面轻负载 | 拷机高负载 | 电压 | 偏离值 | 电压 | 偏离值 | +12V | 12.17 | 1.42% | 12.08 | 0.67% | +5V | 5.17 | 3.40% | 5.14 | 2.80% | +3.3V | 3.356 | 1.70% | 3.322 | 0.67% |
连接 E-Sync 接口 | 桌面轻负载 | 拷机高负载 | 电压 | 偏离值 | 电压 | 偏离值 | +12V | 11.94 | -0.50% | 11.87 | -1.08% | +5V | 5.15 | 3.00% | 5.12 | 2.40% | +3.3V | 3.351 | 1.55% | 3.319 | 0.58% |
本次测试最高输入功率640瓦，只有全汉 AURUM PT 1000 额定输出的60%，不过仍能看出电源表现不错，+5V电压稍稍高了一点，最大偏离3.40%，+12V和+3.3V不超过2%，总体均远离5%上限，而且偏离最高点出现在电源低负载状态，根据DC-DC电源结构特性，随着输出功率增加，3路电压偏离逐渐减小。对比连接E-Sync接口前后电压情况，的确有助于稳定电压，建议能连接还是接上E-Sync接口，最后电源风扇噪音真的很小，640瓦拷机只听得到显卡风扇啸叫。
全汉 AURUM PT 1000 价格JD为1799元，千瓦级旗舰电源就别想性价比了，用料奢华、结构高效、加上7年全球联保，对于想要体验极致的发烧友来说值得一试。
|
