新贵GX1000-PRO部分拆解及异响处理

      在评测中说道我手上这只鼠标内部有很严重的异响。特别是上下晃动的时候，简直不能忍。后来看了蛋白（单摆？）同学的帖子并留言询问，才明白我这只真的只是个例。于是动了一探究竟的念头。

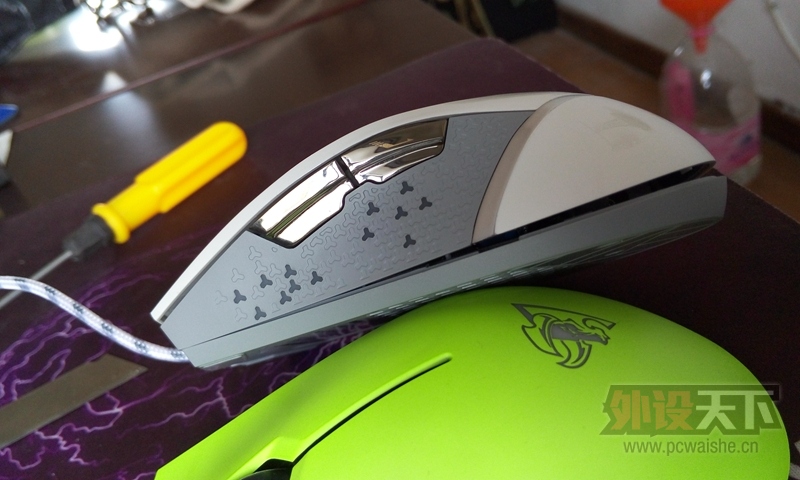

根据单摆同学的描述，只要撕下后脚贴，再卸下一颗螺丝就能拆开鼠标了。哈，就一颗螺丝哈。感谢单摆同学，让我的上脚贴得以保存。

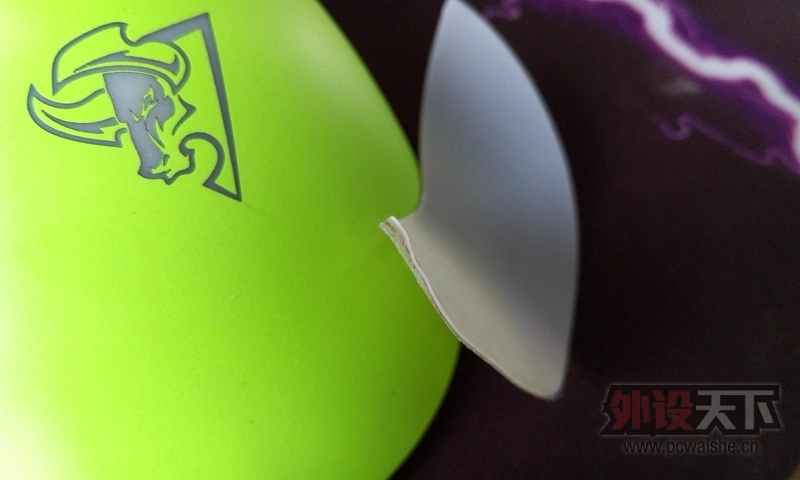

    灰色脚贴很厚实，粘度很大，而且还是双层的。

      类似罗技以前的脚贴。（现在罗技的脚贴不知还是不是双层的。）

      卸下唯一一颗螺丝，把鼠标上壳从后面掀开一些，再往前推，就能取下上壳了。

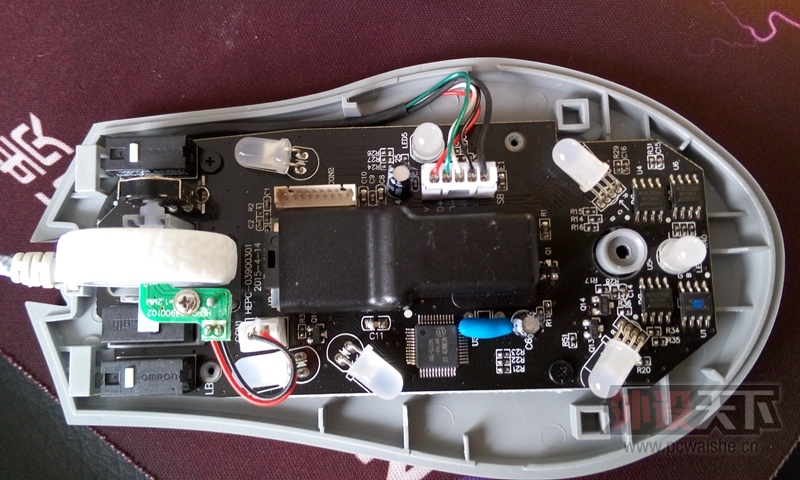

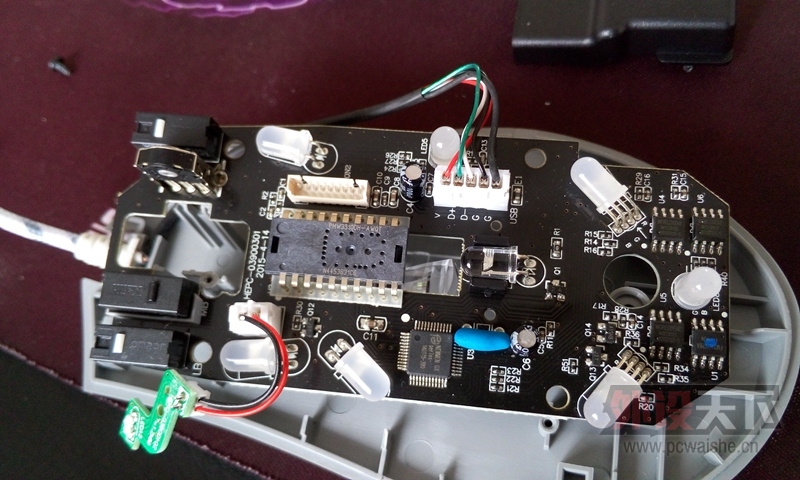

      主板全貌。

      上壳和主板有条排线连接，记得拔出。忘记拍照了。

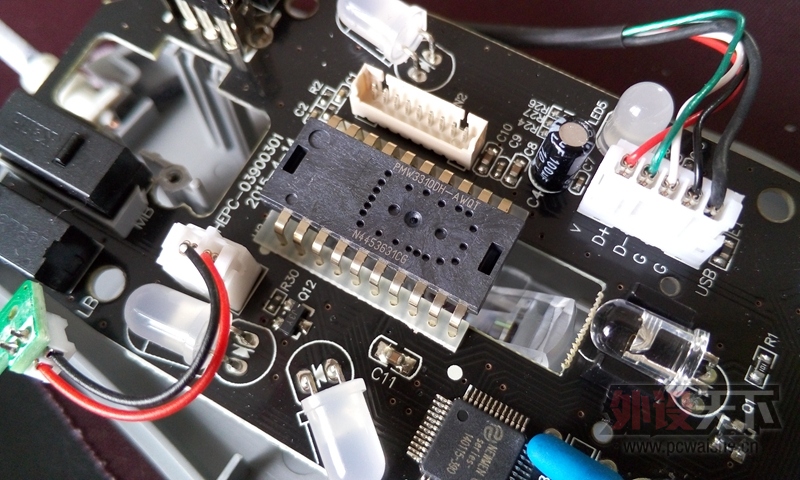

      很轻易的就找到了异响的来源，就是芯片主板正中间那个黑色盖子。

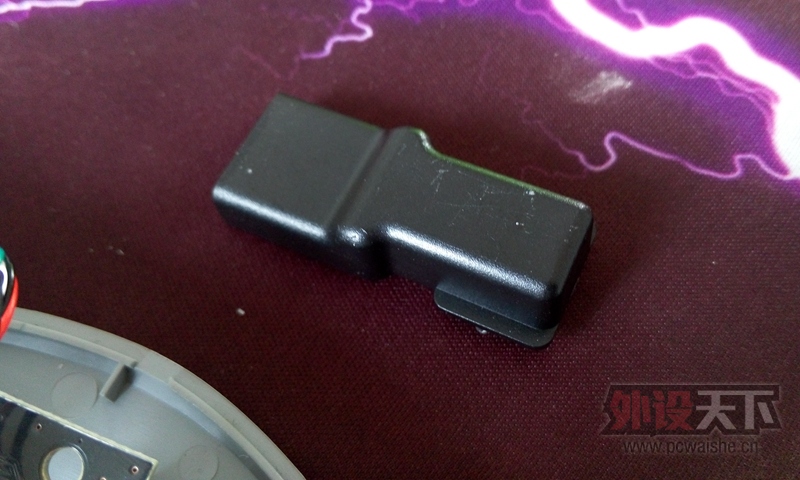

      就是上图的东东。绝对没固定好。

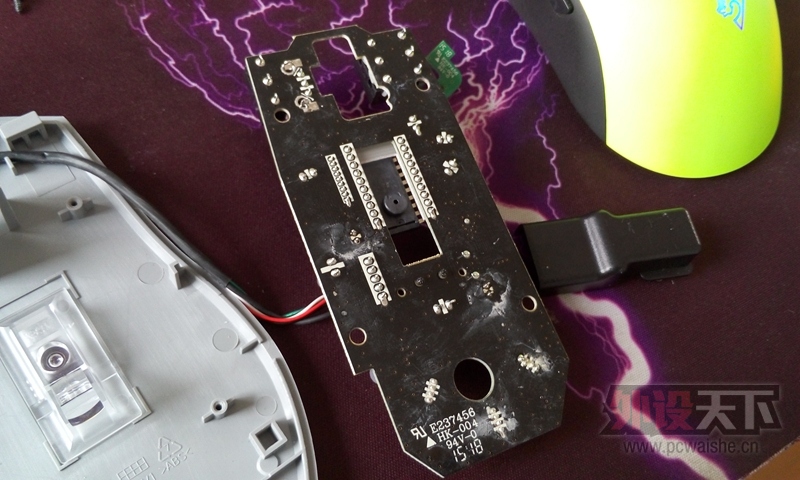

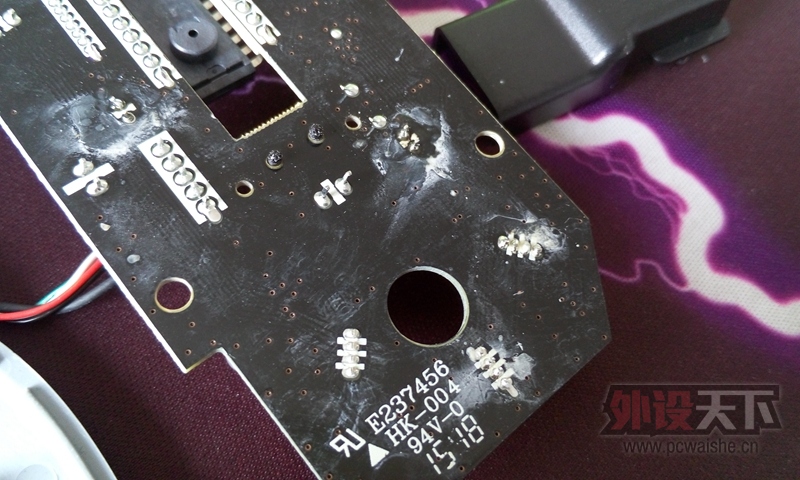

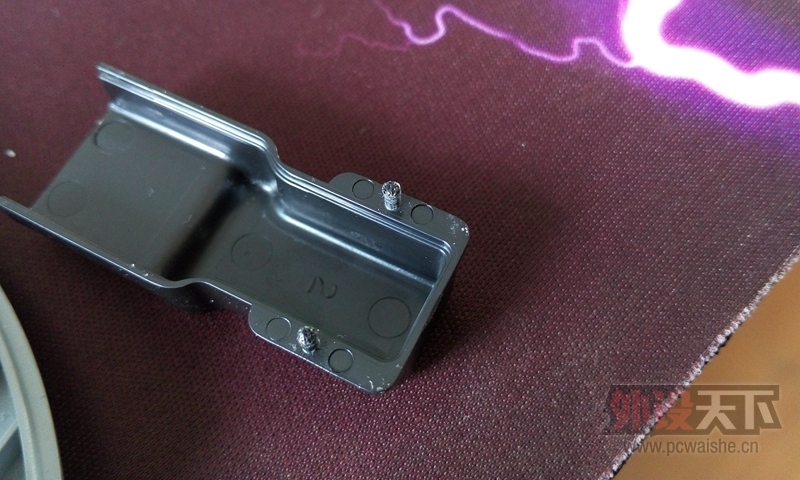

      反面有两个小圆柱，插在主板对应的两个孔里。

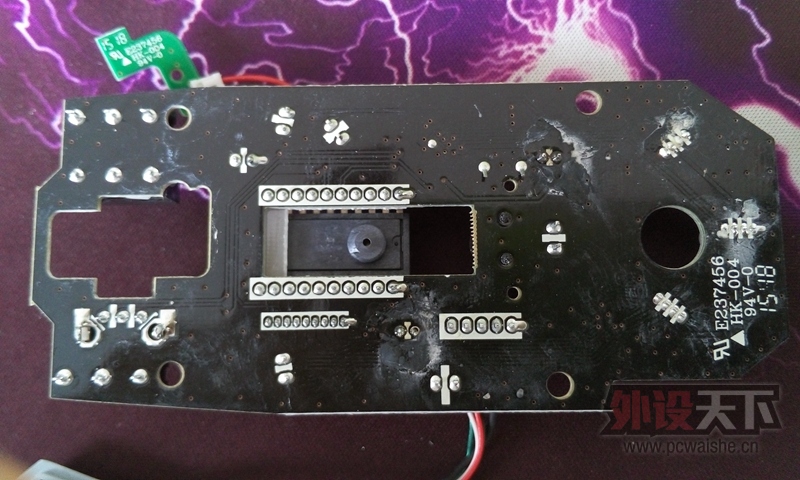

      圆柱上有融化的痕迹。猜测应该是热熔固定的。但不知为什么融化程度太轻，导致没有起到固定作用。

这就简单了。用热熔胶重新固定下就行。

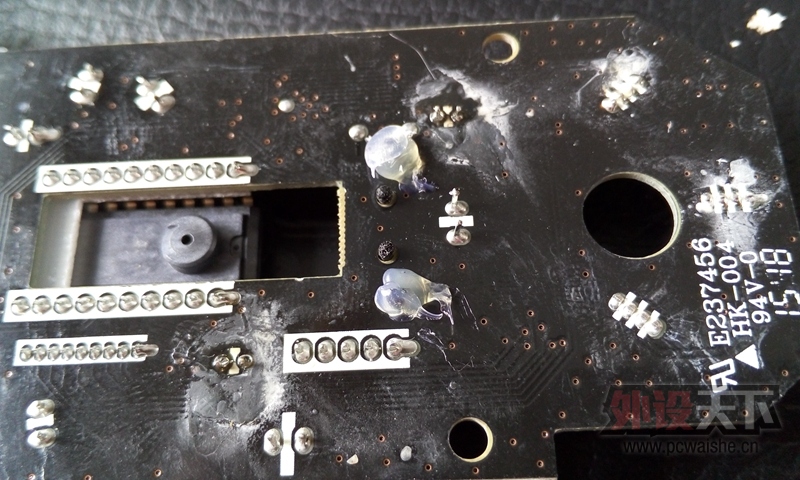

      重新固定后的样子。这下安逸了。无论怎么晃，都听不到异响了。

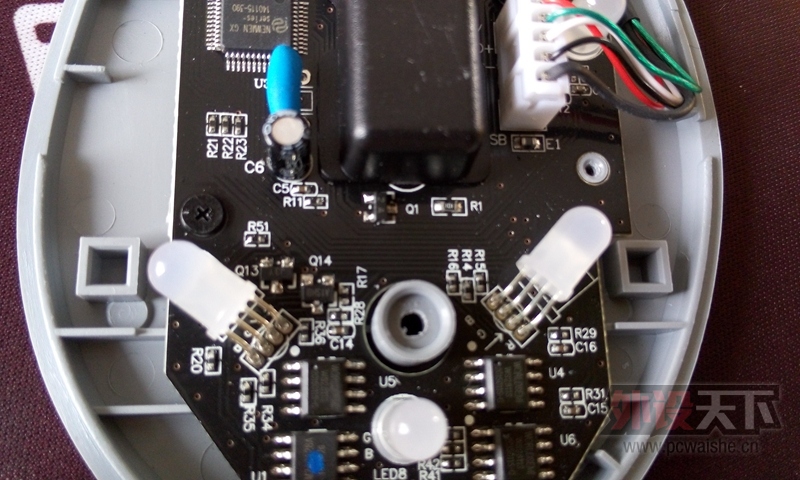

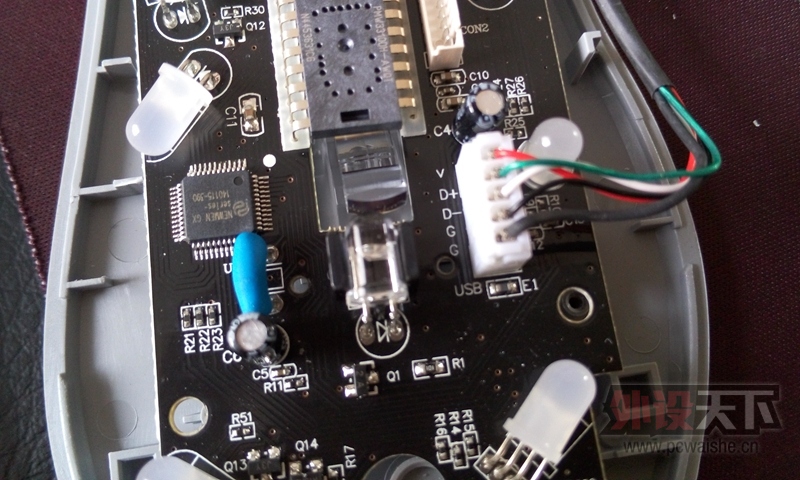

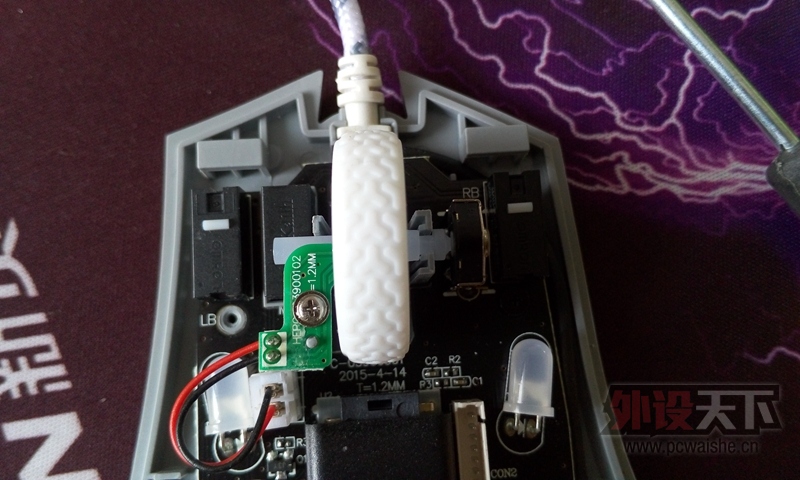

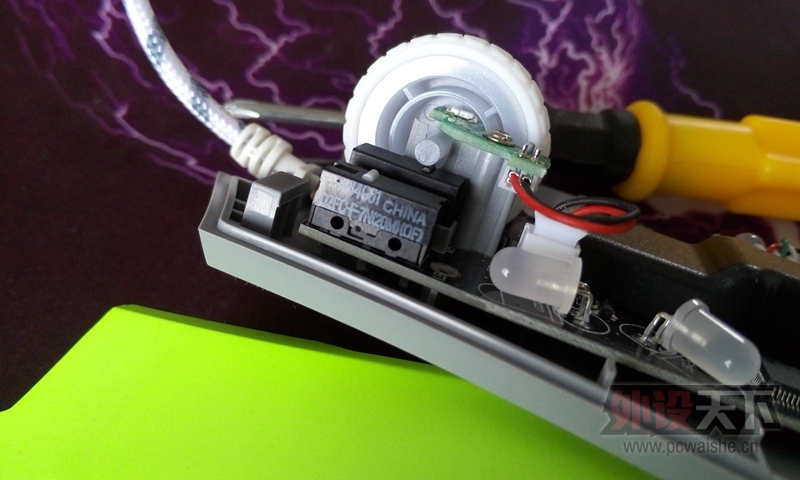

      既然拆开了，就多拍了几张照片，大家赏析下。

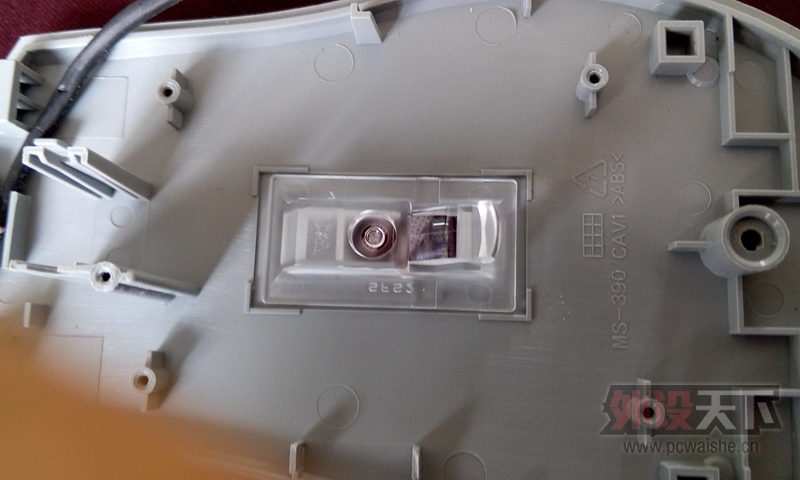

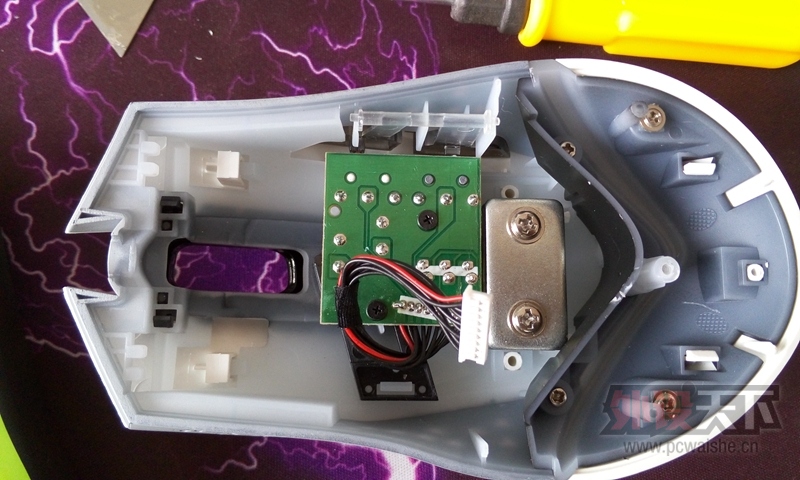

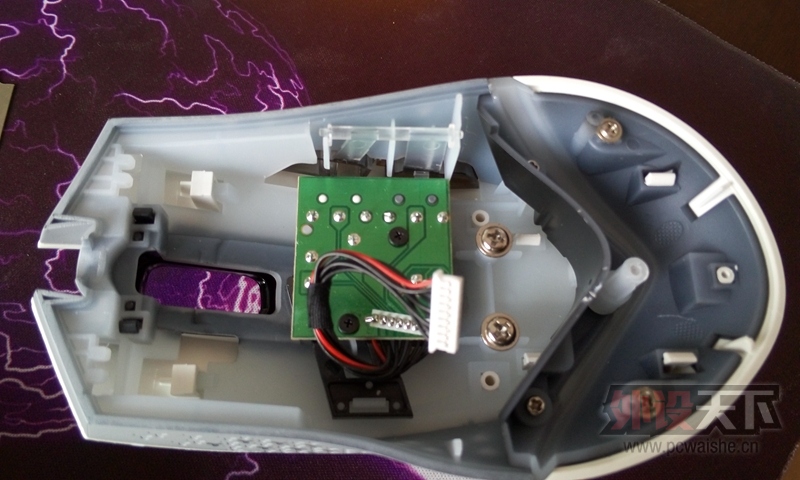

      上壳看到了配重块，拆之。

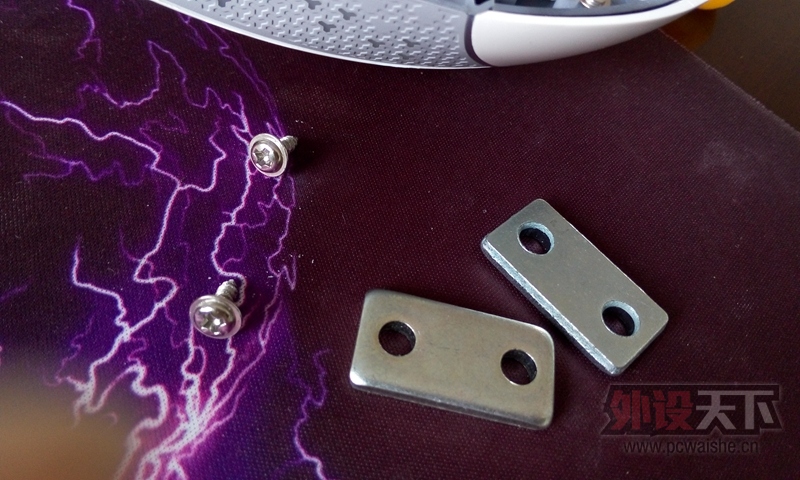

      拆下来才发现，居然有两块配重。

      OK,拆解到此结束，因对鼠标主板元器件了解甚少，所以无法点评。请各位自己观摩。
