本帖最后由 jlyy26 于 2015-6-9 22:01 编辑
晚上嫌的蛋疼，手头上的EVO87有个control键不够顺滑 按下键帽的边角有卡卡 卖家说全灯全轴体热插拔 好像很屌 自己手贱直接拆解看看！首先声明本人纯小白一个 从来没开过轴盖 换过轴啥的。。。不过不尝试下永远菜鸟一个 首先要感谢CCTV、感谢坛里各位先行者的探索 感谢坛里的女神和馒头的指点！小白手拙 下面上图说明下不太会编辑 说明都放在图上了 各位大神请轻喷！泄泄！
|
-
(206.97 KB, 下载次数: 22)

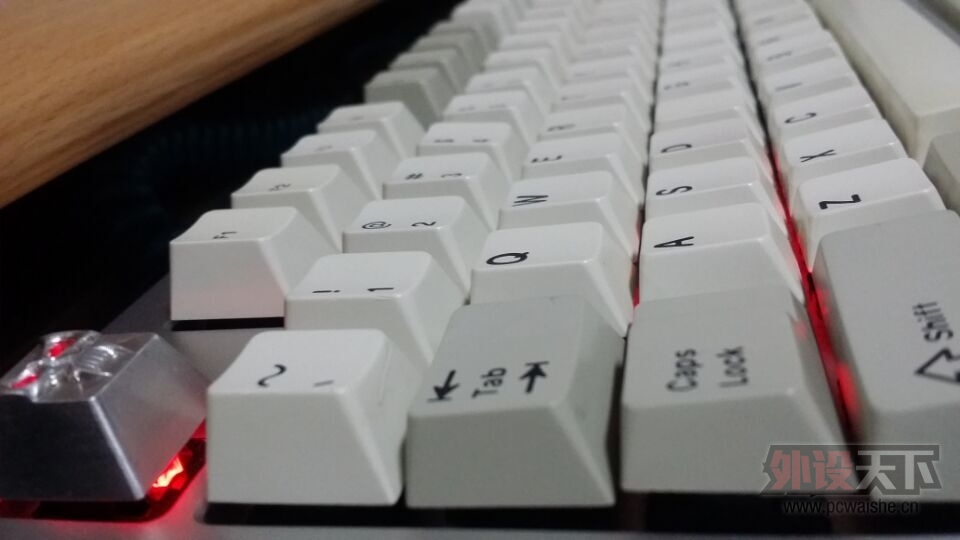

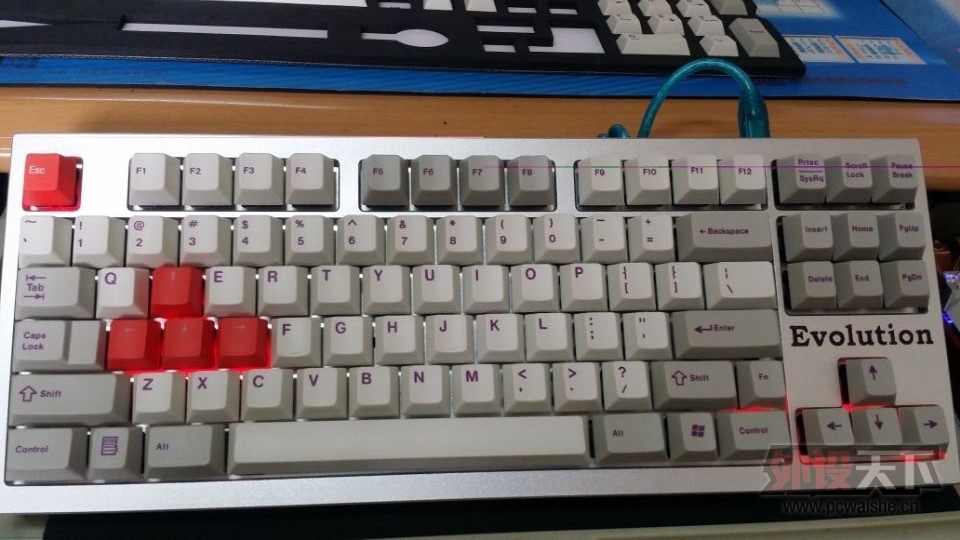

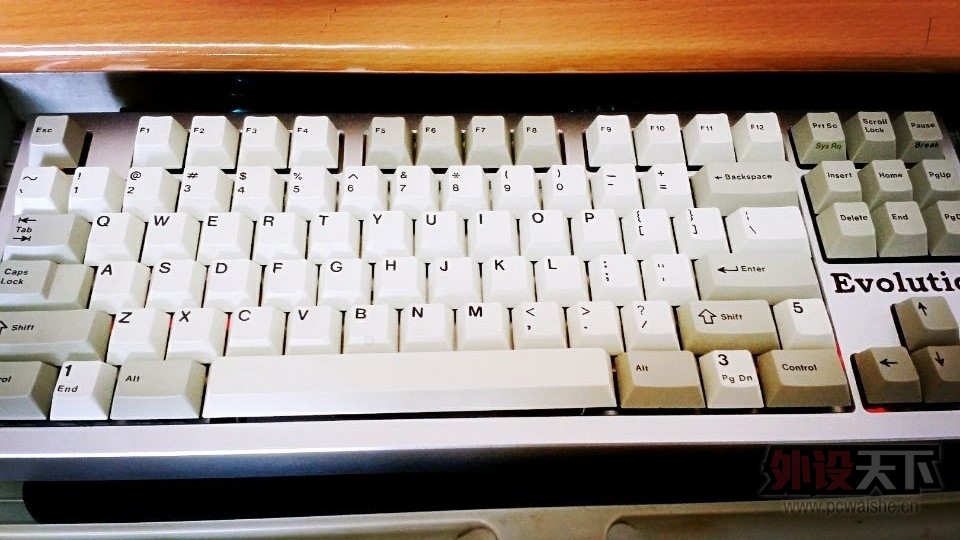

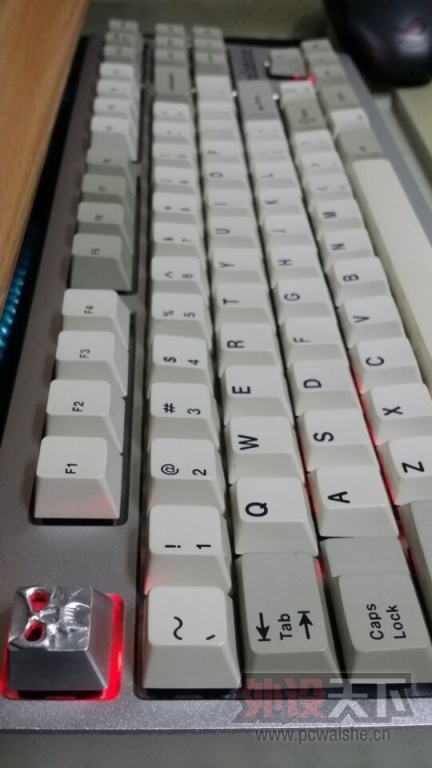

首先来一发全图 就是这货全金属 死沉死沉的 换键盘成了负担了。。
-
(105.95 KB, 下载次数: 18)

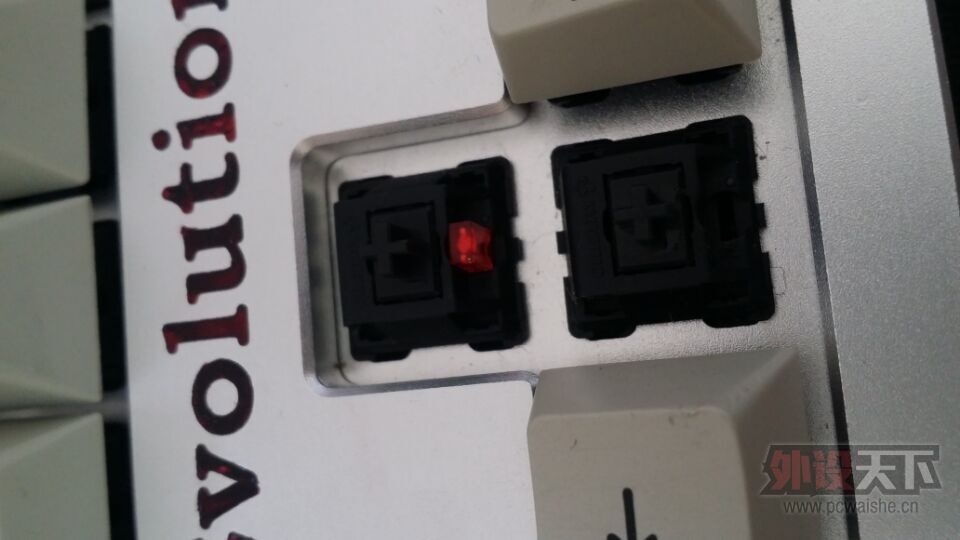

先看看是不是灯热插拔，这个容易拔掉键帽后 能看到是下灯位有2个洞洞就是了 插灯珠的正负极的
-
(108.45 KB, 下载次数: 18)

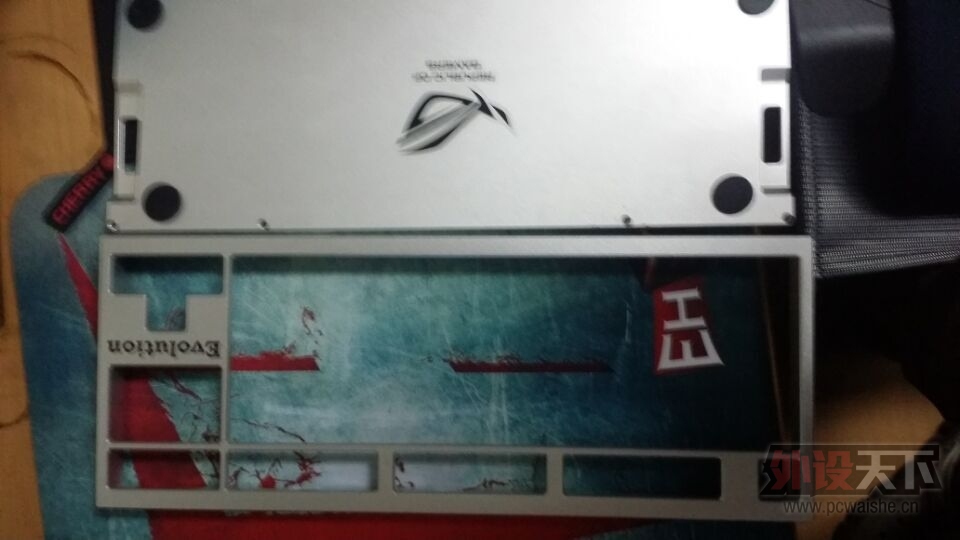

后盖螺丝全部拧掉就OK了 内胆里的固定螺丝下掉后 赤裸裸的上盖和外壳
-
(145.17 KB, 下载次数: 19)

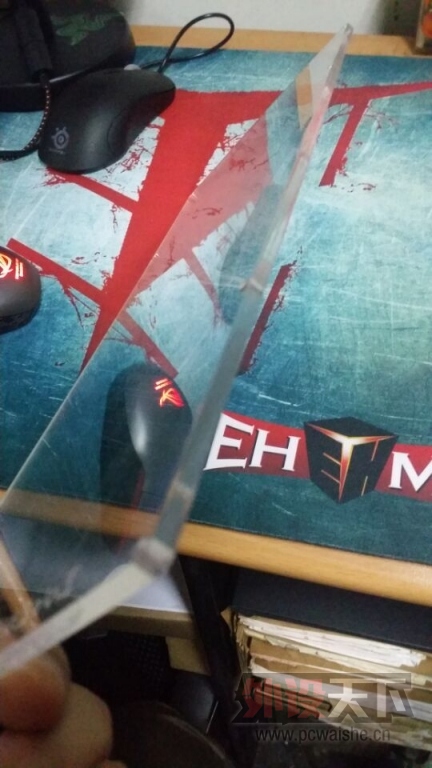

上盖和底座中间还有个亚克力板子
-
(107 KB, 下载次数: 17)
这个不多说了 难怪死沉的 这厚度
-
(144.7 KB, 下载次数: 17)

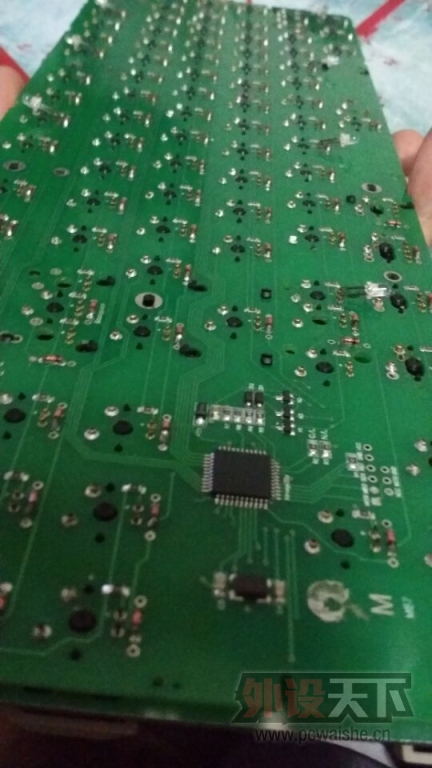

内胆背后藏着秘密
-
(86.93 KB, 下载次数: 16)

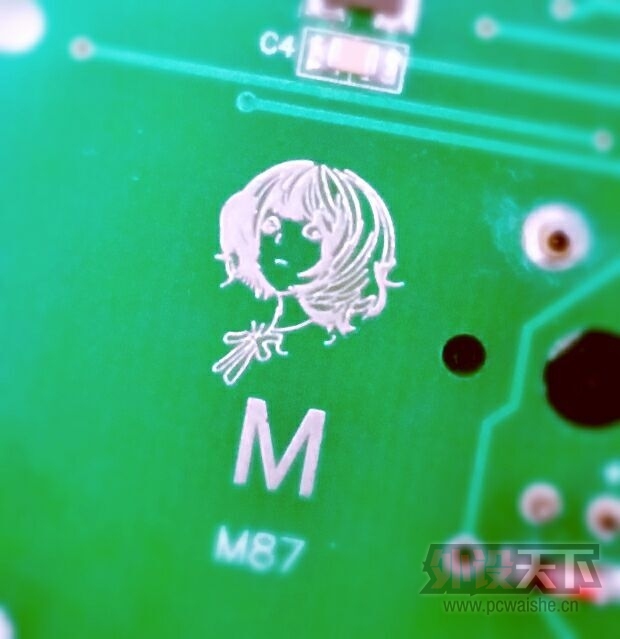

发现野生妹纸一枚 做的真细腻 吆西
-
(128.57 KB, 下载次数: 16)

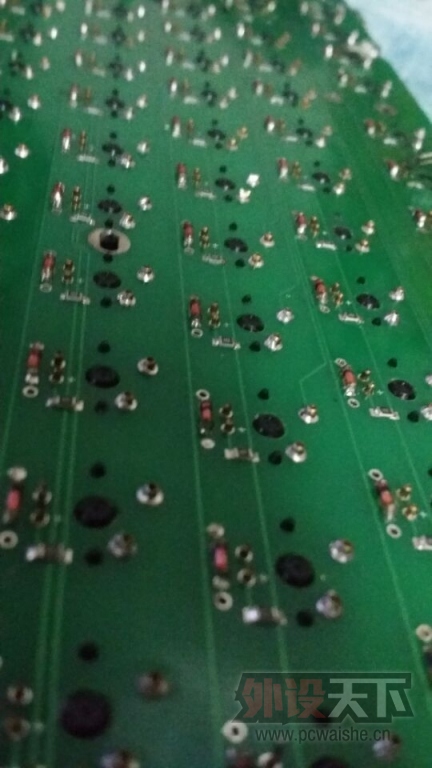

注意轴体的焊接点 不是普通全焊死状态
-
(123.11 KB, 下载次数: 19)

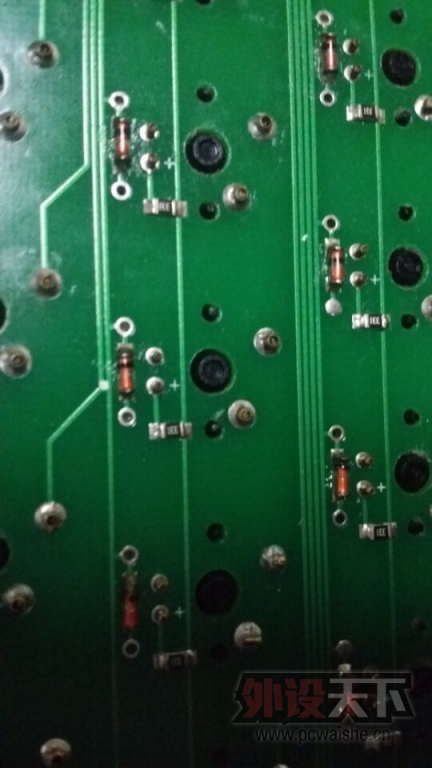

来发高清HD，的确轴体热插拔！注意轴体焊脚是2个小洞洞没有焊死 可以插拔 妥妥的五角黑啊
-
(103.53 KB, 下载次数: 18)

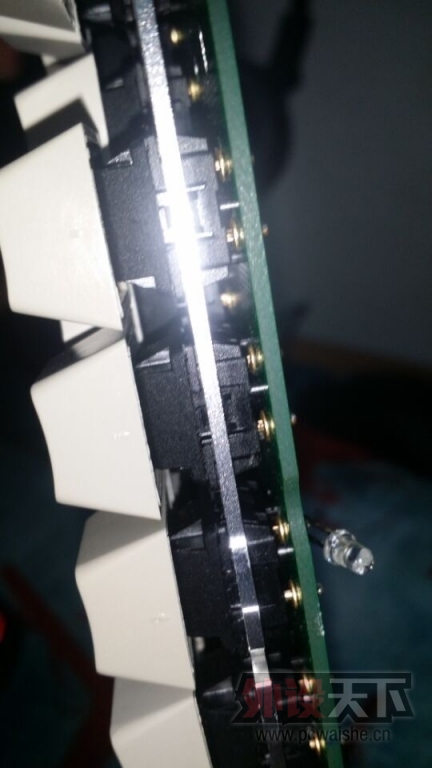

定位板和PCB直接插拔结合在一起
-
(135.1 KB, 下载次数: 23)

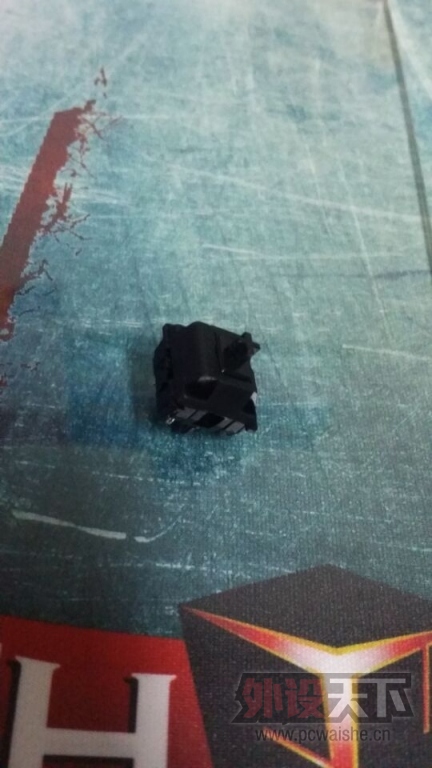

下一颗看看 能拔的不过是有技巧的
-
(226.17 KB, 下载次数: 16)

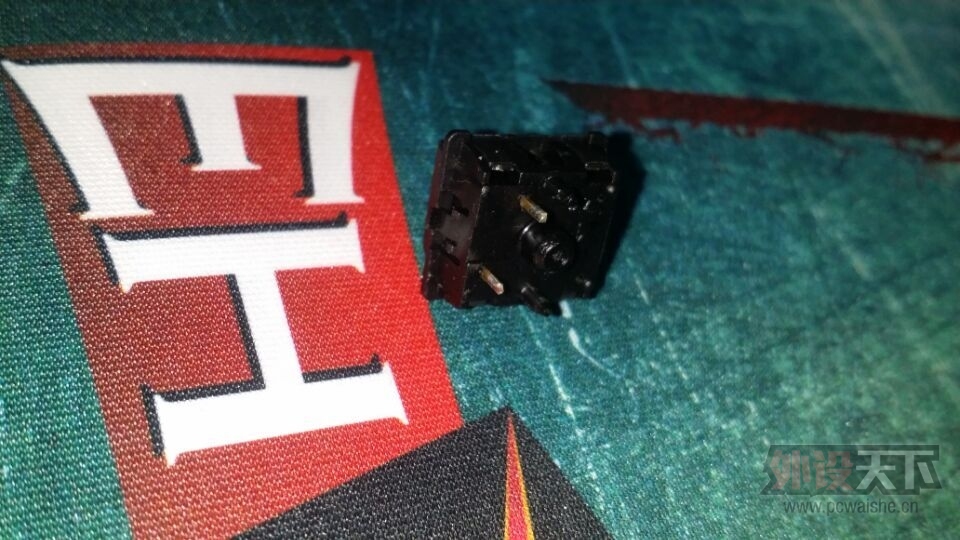

五角黑的2个金属脚 是插在没焊死的洞洞里的
-
(106.97 KB, 下载次数: 16)

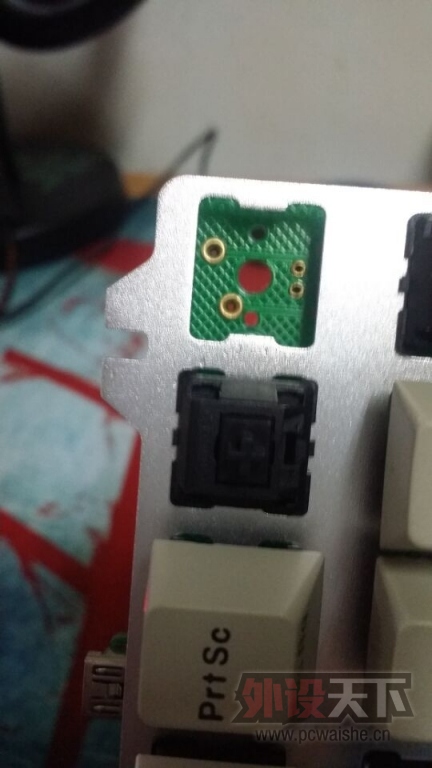

高清图 2个洞洞 你懂的 2个大点洞洞是插轴体金属脚的 2个小洞洞是插灯珠正负极的
-
(187.71 KB, 下载次数: 17)

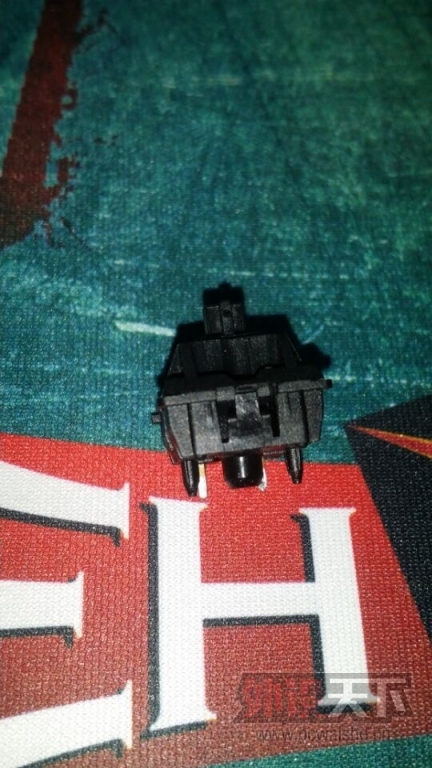

轴体解锁正面图！就是这个小突起 用起子顺着轴体的方向两边轻压后轴体解锁！轴体上剩下的3个黑色的定位脚 ...
-
(174.04 KB, 下载次数: 18)

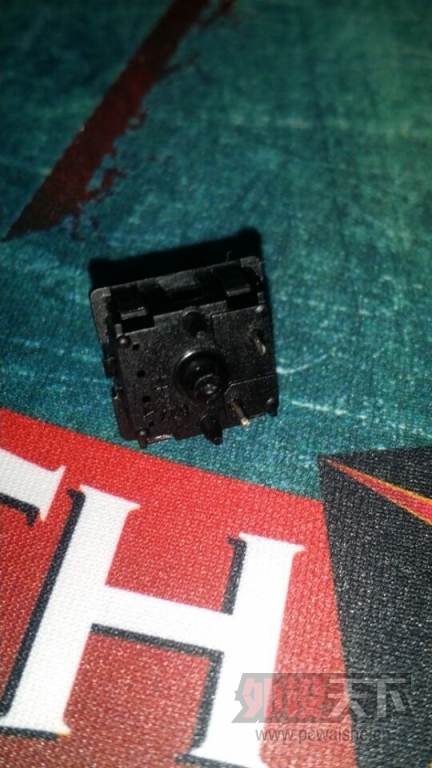

解锁的突起 另外2边就是大家都熟悉的开轴盖的地方了
-
(215.76 KB, 下载次数: 18)
发烧路漫漫 小白入坑 大胆尝试了一把
|
