无尽的山寨改装之路——QQVIP MGⅠ滚轮编码器改装！

finalflag

作为一款用起来十分舒服十分适合国人的鼠标，QQVIP MGⅠ以他的外形和出众的性价比征服了我（虽然性价比的体现只是出现在退出大电商平台流入X宝之后），是我日常使用的不二之选！
但是日常使用也会出现一些会让人头痛的问题，比如滚轮在滚动时的异常响声..........强迫症的人根本忍不了啊！
作为一个喜欢折腾的不拆不舒服斯基，我决定动手看看是什么毛病。
最初在观察时发现金属底座的滚轮凹槽的左壁有些向中间歪于是动手用钳子矫正了一下，但是问题依然存在，而后又发现上盖的左键外壳靠近滚轮位置存在两个毛刺，于是用锉刀将其修平但是问题依然没解决，于是排除到最后问题就只剩下滚轮编码器了!


更换过微动的朋友一定知道，更换滚轮编码器是个更加麻烦改装，分为支撑柱和.....三根针脚的功能针脚，其中最难拆卸的就是固定柱，虽然这里坏掉了并不影响什么.......关键的就是那三根负责数据传输的针脚挨得十分近而且一个都不能掉焊盘........但是病根在这里不改没得办........


不过运气好的是QQVIP MGⅠ的固定柱是空的，也就是说与电路板连接的只有数据传输的三根针脚这也是为什么在拆解之后编码器会让人感到有些松动.......

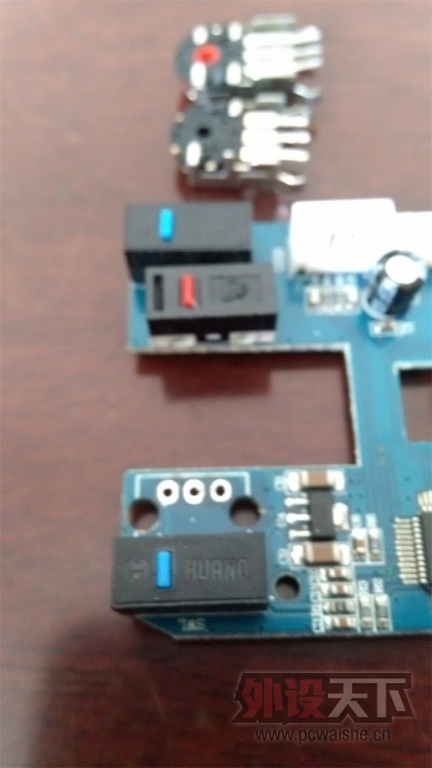

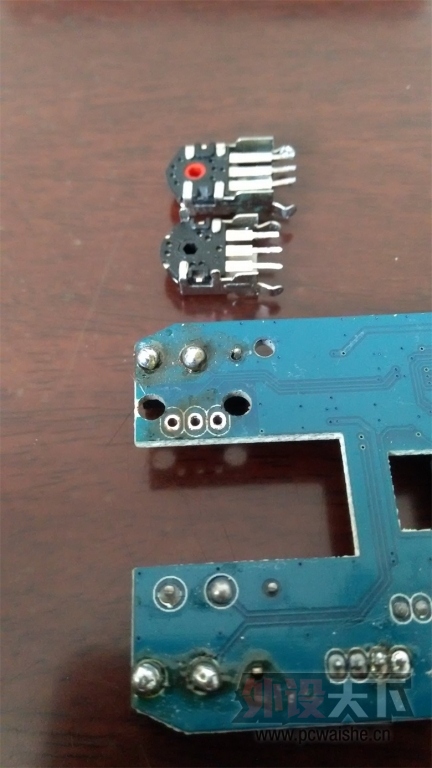

两个巨大的空洞就是固定柱所在的位置


但是不要高兴的太早，一个隐藏的很深的坑在等着你..........


当拆下原带的滚轮编码器之后换上从别的鼠标弄下来的编码器再简单测试的时候你会发现上盖根本盖不上！！！！！滚轮也不在凹槽里！！！！！




仔细对比之后你就会发现，普通的一般的编码器是要比QQVIP MGⅠ的编码器要高那么一点点，点点，点...........幸亏当时拆卸的时候没有用钳子暴力剪断不然连后悔药都没得买........

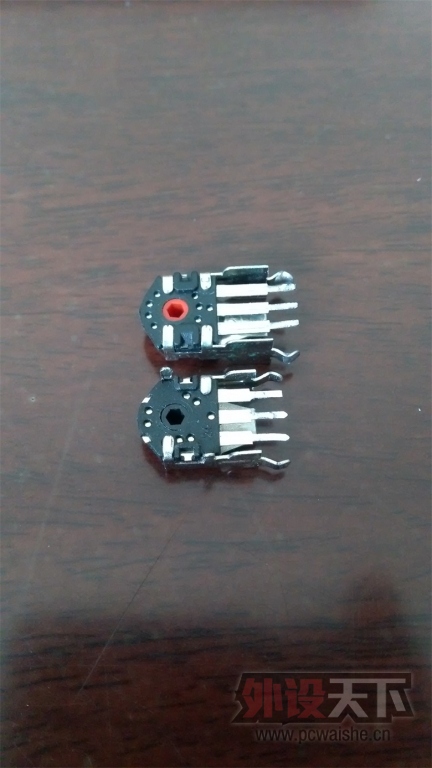

下面的是原来的，上面的是想要更换的........


虽然不能换新的但是问题还是要解决的，在仔细观察编码器的结构之后我决定把它拆开更换其中不好的部分然后再装回去！

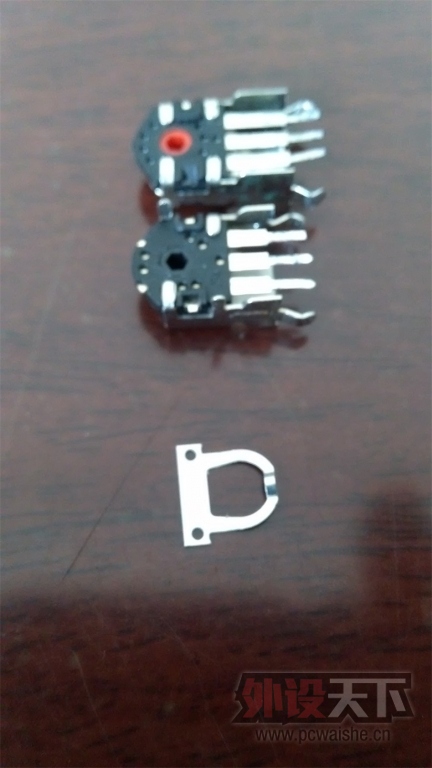

其实编码器的结构很简单，支撑柱所在的外壳部分，包裹在滚轮的最外侧。起到保护作用。编码器的核心是滚轮的轮状触点。紧挨着的是滚轮部分，滚轮分为两面一面是与金属触点相接触的部分另一面是塑料的锯齿状结构，与锯齿状紧挨着的是一个的带凸起的金属片，功能是提供刻度感。了解到这些针对滚动时的异响我决定更换滚轮部分和那个突起的金属片！


更换的方法也很简单用螺丝刀撬开编码器的四只固定的金属脚，然后用钳子打开，更换之后确实烦人的异常响声消失了！！！，之后就按照原来的方法组装回去就好了！手残党再次拯救世界！！！


不得不说QQVIP MGⅠ更换成华诺蓝点有根很不错，在也不用去修炼大力金刚指了！

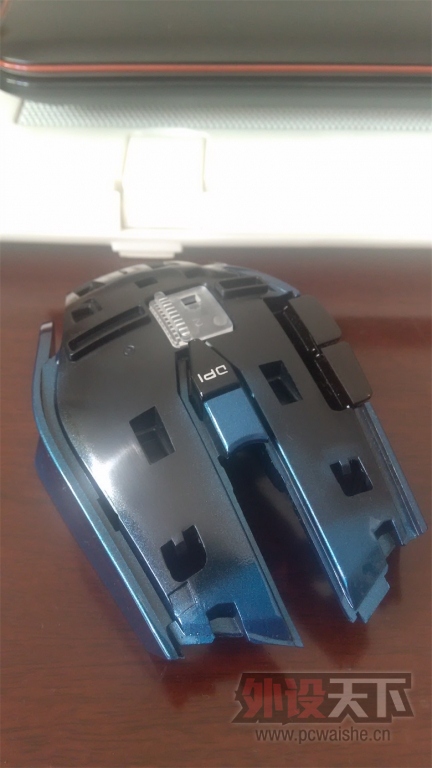

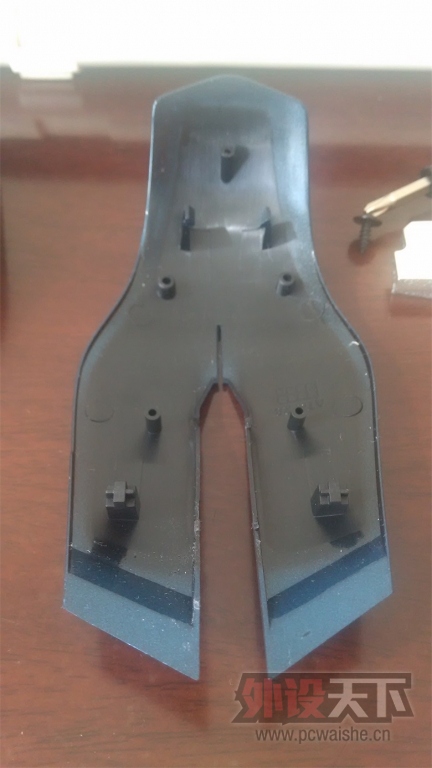

再补两张上壳拆卸的图！

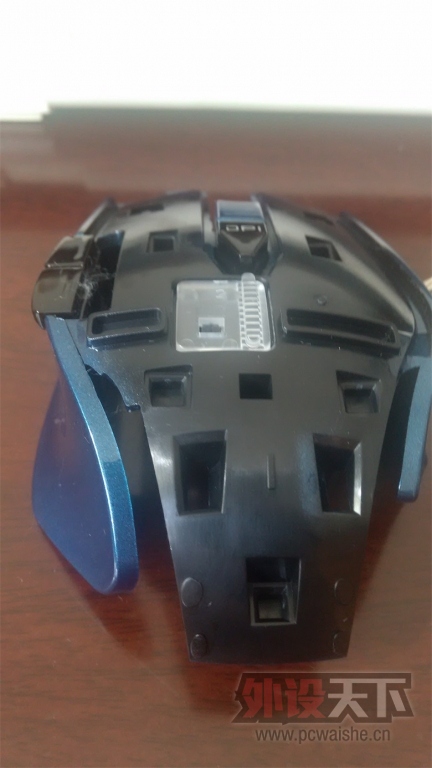

透明的是DPI指示灯，就细节来看也是极好的！






PS：在更换的过程中我发现负责包裹滚轮的金属脚的松紧程度可以决定是否产生滚轮滚动时的噪音，若水太紧就会出现异常响声，若是松一些就可以变成刻度感较弱的静音型滚轮（我个人比较喜欢松一些的后者，刻度感较弱滚动起来更轻松）


若是遇到同样问题的朋友不妨可以试试这种调节的方法，而且通过拆解编码器就可以省去更换编码器的麻烦！
