赛睿无线大师拆解及飞线维修。

wlandytex

今天有机会修一把赛睿的顶级鼠标——无线大师。在这里主要是给大家展示一下产品的拆解图和对鼠标左键的维修，废话不多说我们上图。



大师特写。



鼠标底部特写，底部有四颗螺丝。



这里要注意，这螺丝是梅花T9规格的螺丝，所以必须要有专门的工具才能进行拆解。

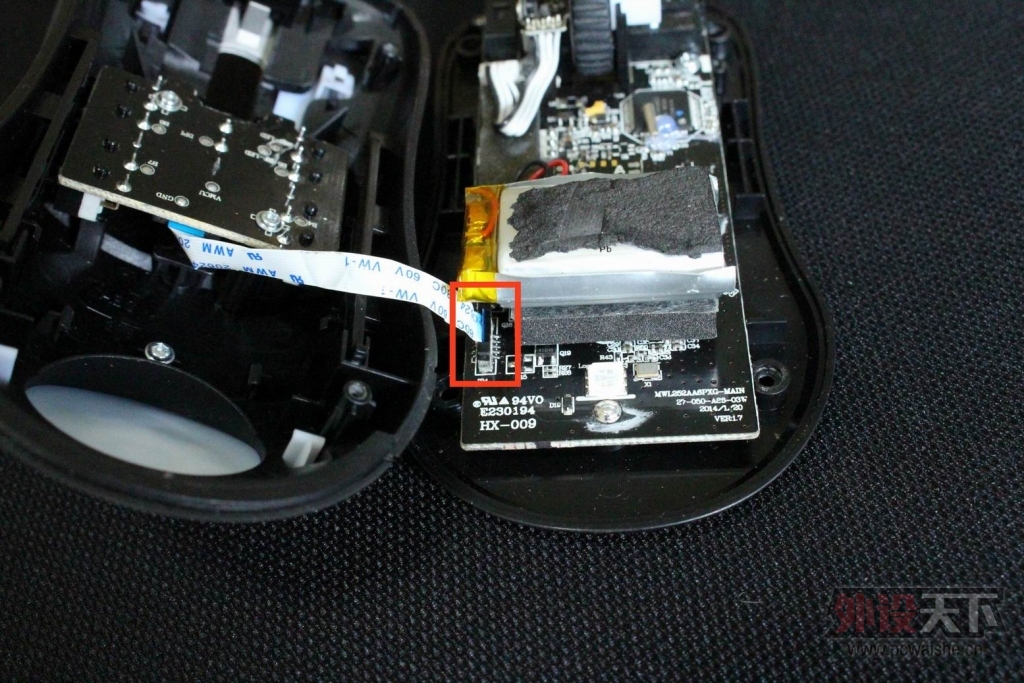

打开上下壳以后注意这里的排线插槽，这里要先拆下来。

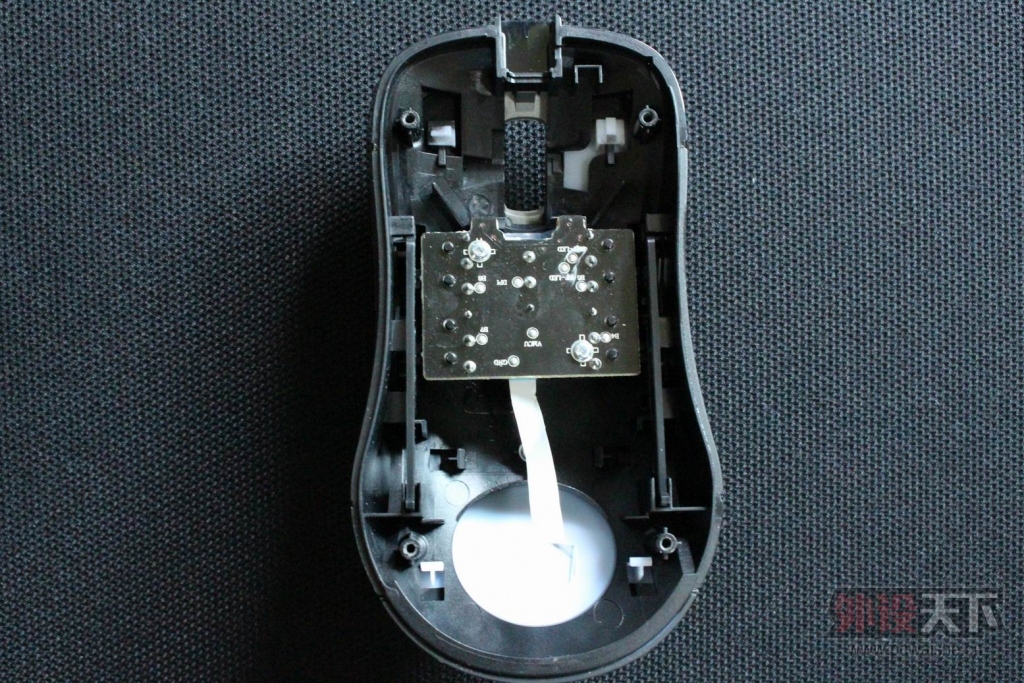

上壳内部特写。



下壳特写。大电池很抢眼。这里拆解注意，这里需要拆解四颗螺丝，固定滚轮灯板的一颗，固定主板的有三颗（其中一颗在电池底部）。



电池特写，电池上的线路是焊死在主板上的。

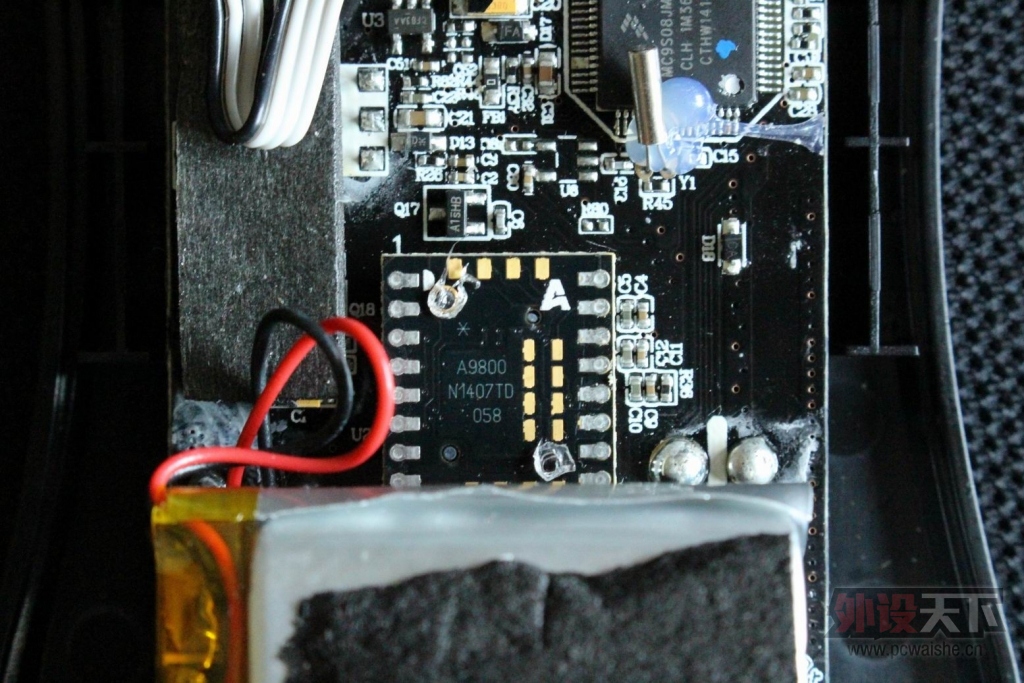

A9800激光芯片。

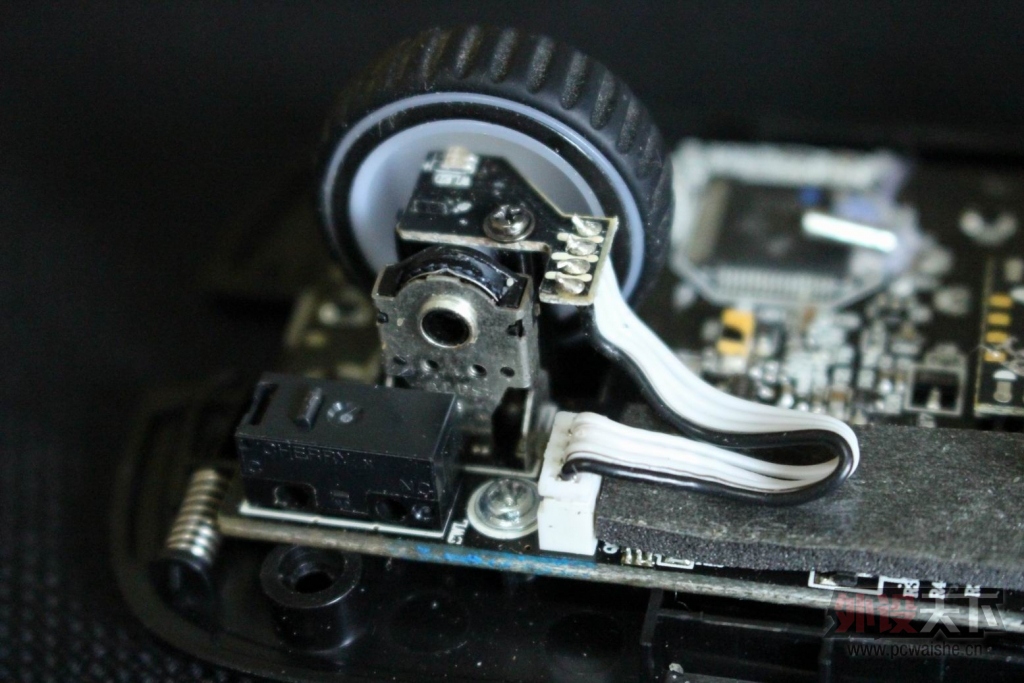

滚轮灯光也是用的内嵌式打光方式。这里也可以看出鼠标微动被换成了樱桃的DG2-T85（0.6N）版。



主控特写。

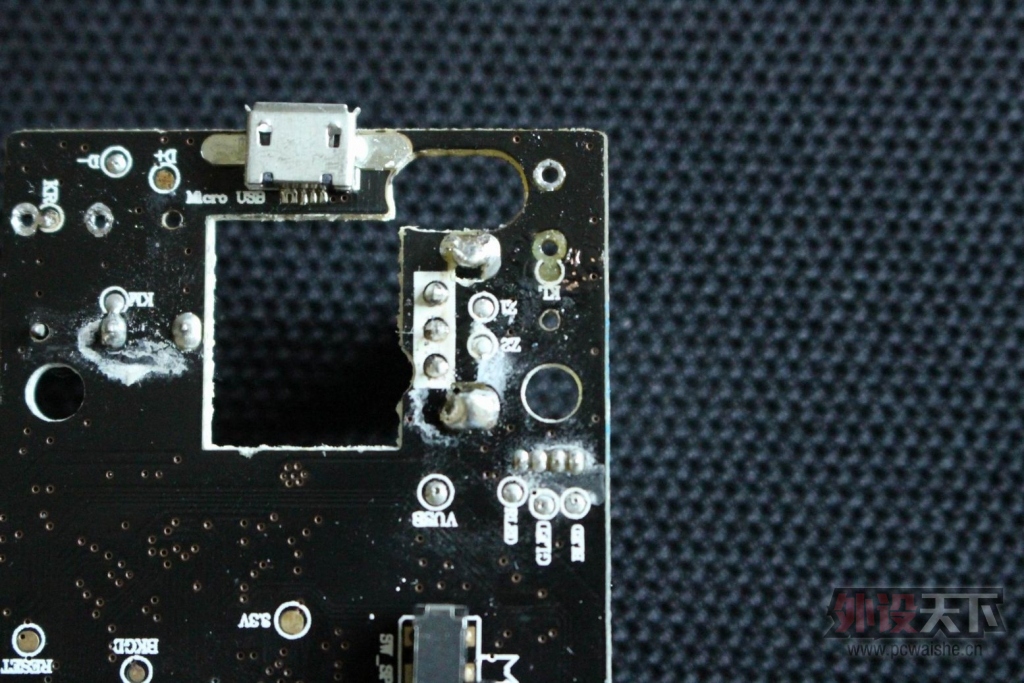

RGB(249, 249, 249)">MicroUSB接口特写。



电池参数，3.7伏 1000毫安时。这东西还有改造的空间。

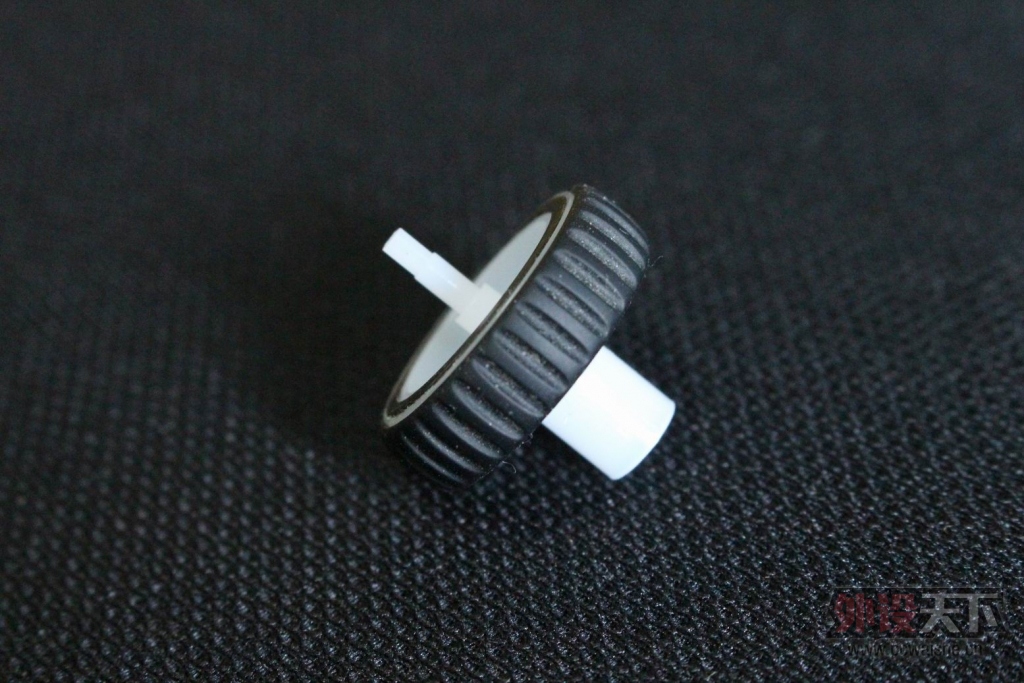

滚轮特写。



滚轮灯板特写。

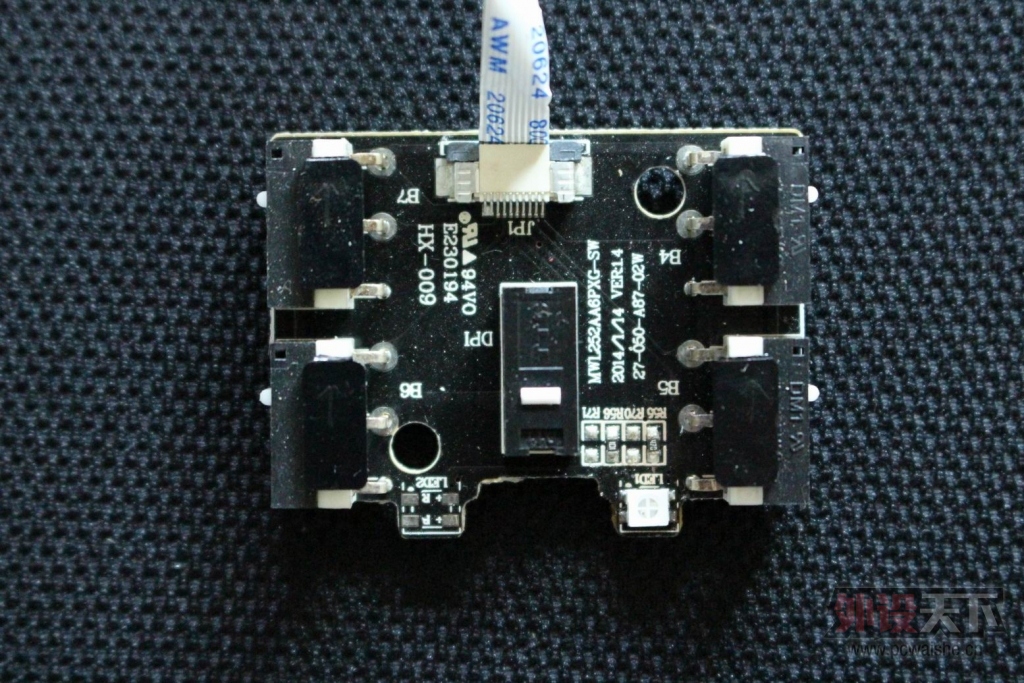

上板特写，中间的按键是TTC白点，四个侧键是IC的白点。



按键柱特写，根据微动位置的不同设计成了加宽的左键竖条，右键横条的设计。

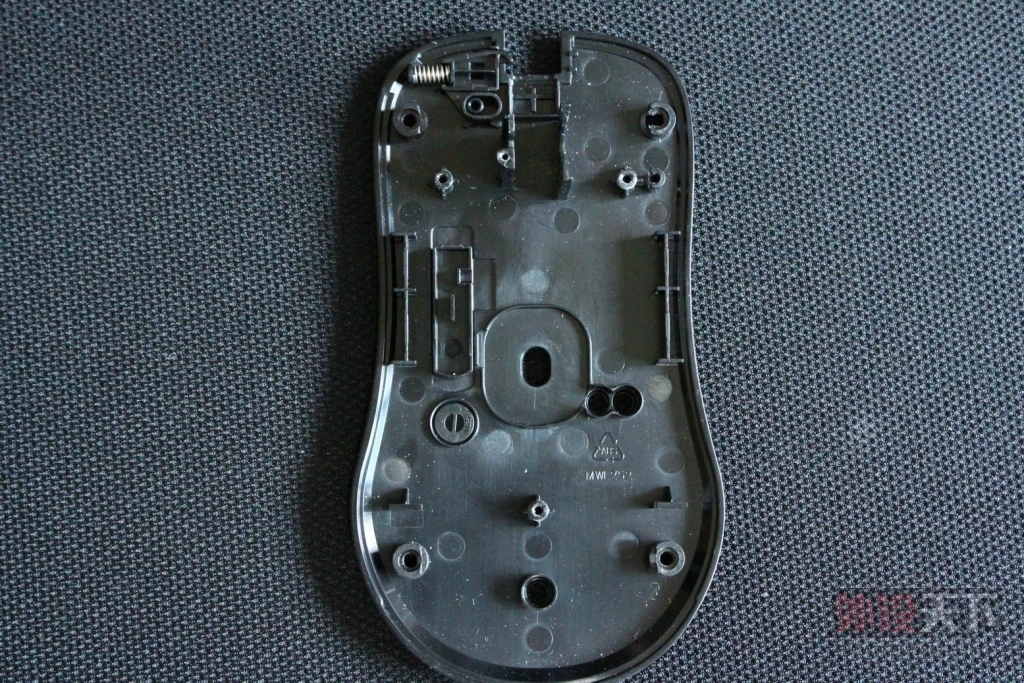

鼠标底壳特写。

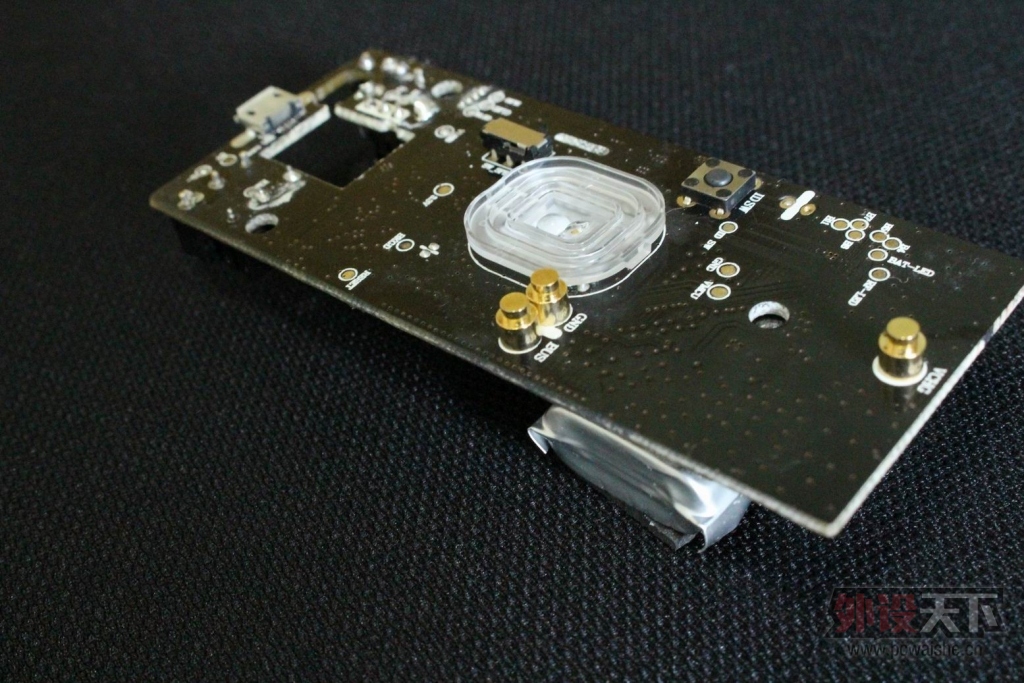

主板特写。



充电触点的大铜柱。铜柱直接固定死在主板上。

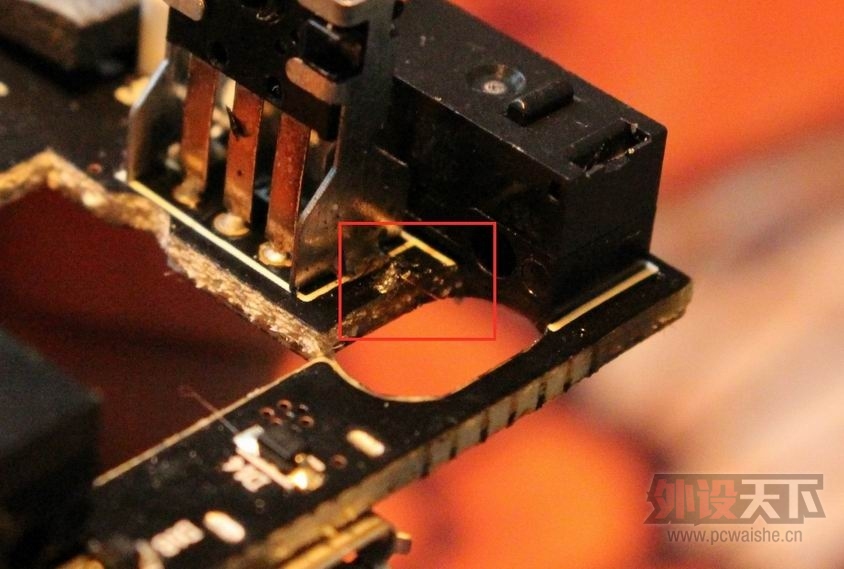

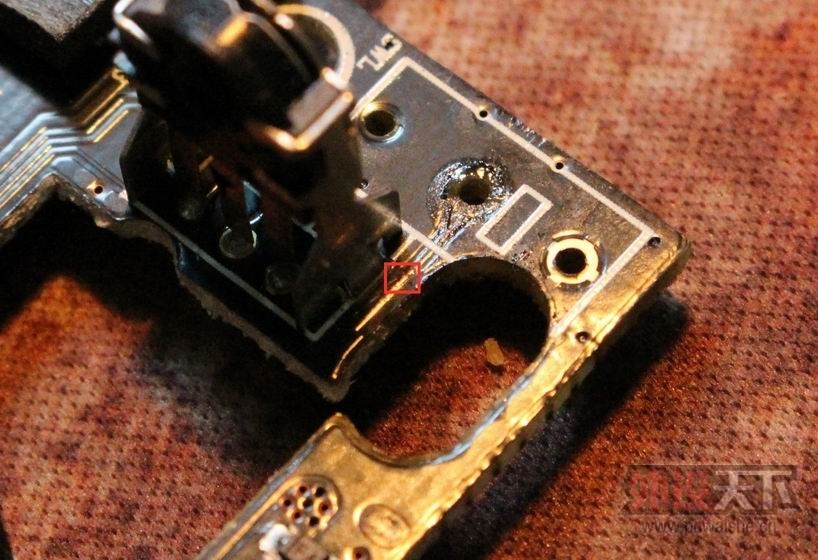

红框标记的就是需要维修的点，这里的焊盘掉了。



将微动摘下，清理焊盘，这里确实是焊盘脱落了。只能做飞线维修了。



微动第二引脚的线路是走的板子正面，这里标记出正面线路的走向。我们只要找到线路的走向就好创造个点飞线了。



我们在微动旁边的线路上用小刀刮出线路内的铜片，用这个点作为维修的飞线点。



然后用烙铁在铜片位置上锡，之后把专用飞线焊到这个点上。



飞线的另一端正好从侧边顺到板子背面，焊到左键微动的第二引脚上。最后要用万用表测通断，保证线路畅通就没问题了。经过测试鼠标左键功能一切正常。

总结：我们这次的飞线实例有三个步骤，第一，找到线路和拆看线路走向。第二，刮开线路线面露出铜片，创造一个飞线点。第三，给飞线点先上锡，保证焊锡能固定在这个点上，再把飞线焊在这个点上，飞线的另一端焊到微动的引脚上就大功告成。通电测试之前最好先拿万用表测一下，保证线路连接没有问题。不管是维修哪个部分，在鼠标安装完成以后都要对其所有按键进行测试，避免维修中的失误造成鼠标产生新问题。
