B.faceu PCB上只有一列8颗固定的RGB底灯，

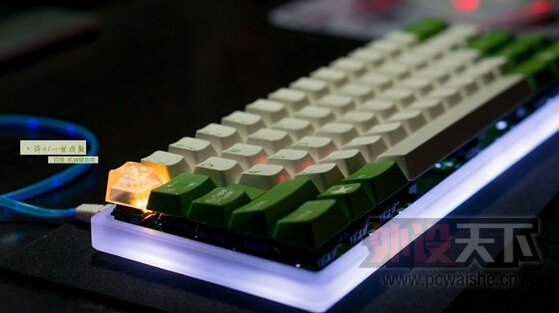

但是上了透明外壳后的效果不尽人意，
好在支持继续扩展RGB灯，
这次毛毛给大家带来的就是B系列板子增加RGB灯带的教程，
其他部分PCB也可用作参考。
后面部分也有B系控制程序的说明。
用于修改键值、控制RGB底灯等功能。
首先，
Bfaceu并不能使用Tex的乳胶壳，应该底灯有加强筋会顶到Rgb灯珠，如要使用tex乳胶壳请解决掉加强筋。
灯带会遮挡很多元件、焊盘，
所以！灯带应该在PCB焊好轴体和LED后再来焊接粘贴，
不要搞错了顺序！
直接从淘宝上购买的5050内置 RGB灯带，30块钱一米的样子。

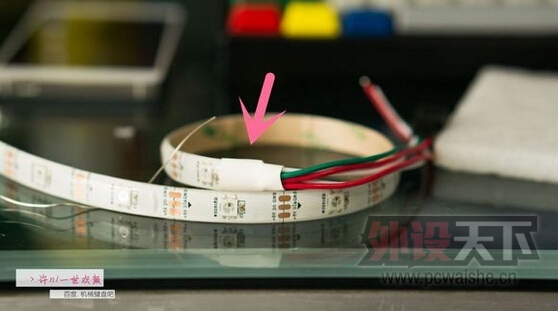

已经做好了接头，我们不需要，拆开热缩管，改接到PCB上。
烙铁头加热三个焊点取下这些导线。

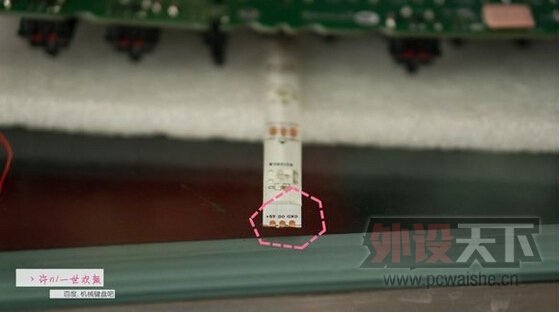

这是三个焊点对应的标示，5V、DO、GND，焊接的时候千万要分清楚顺序。
尾端到尖头位置就要剪掉了，
两颗RGB灯的连接处，到这里刚好灯带内有8颗RGB灯珠。
这样剪断后rgb灯带的灯珠数量刚好，效果比较均匀。

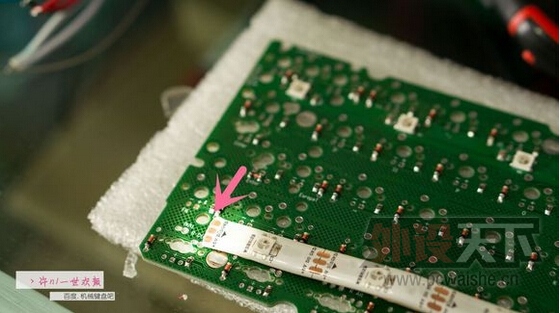

之前测量整条灯带长度就是从这里开始的，这样贴上后看着比较对称。
这是灯带开头的位置，因为要飞线出来，

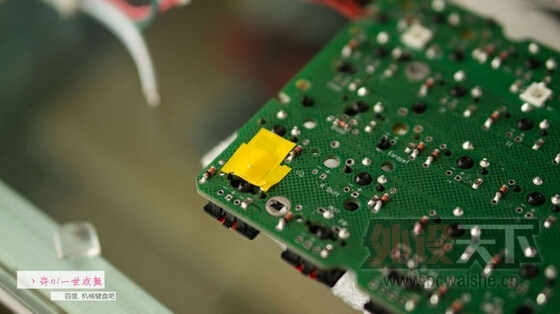

所有比较容易和别的焊点短接，能做下绝缘处理最好，
家里的电工胶带剪掉一小截贴上就行。

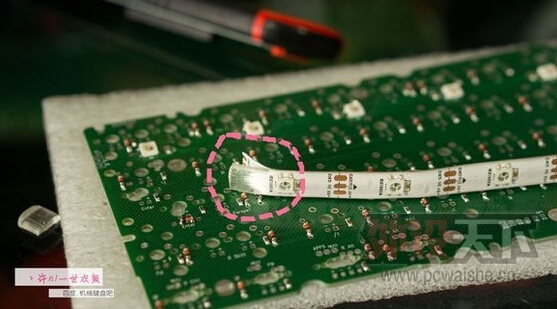

拨开灯带的透明绝缘层，然后剪掉，就裸出了三个焊盘。

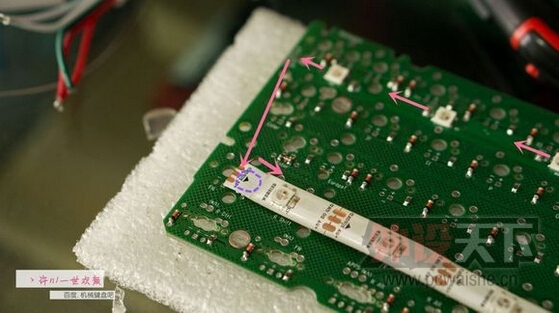

一定要分清楚灯带电流的走向，
焊接反了灯带不会亮的。
图中紫色圈内灯带上黑色的方向箭头所示。

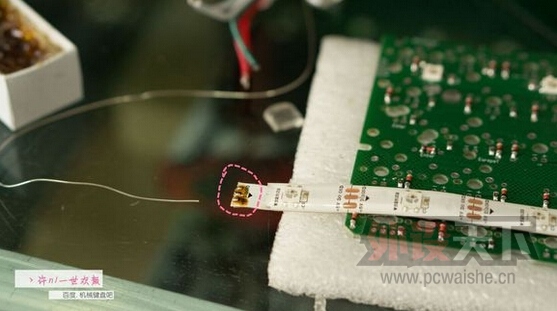

灯带焊盘，上好松香后，在焊盘均匀的上锡，为焊接导线做准备。
导电的话，带有绝缘层的线就行了，

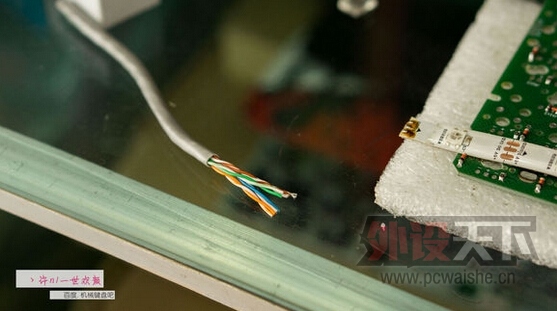

图中我直接从网线里抽出的线芯使用。。。
预估大概的长度后裁剪。
去掉两毫米左右的绝缘层，裸出导电的线芯，准备焊接，
切记！
如果去掉的绝缘层比较长，三个焊点之间很容易短接！
烙铁的高温也可能会融化掉绝缘层，注意尺度。

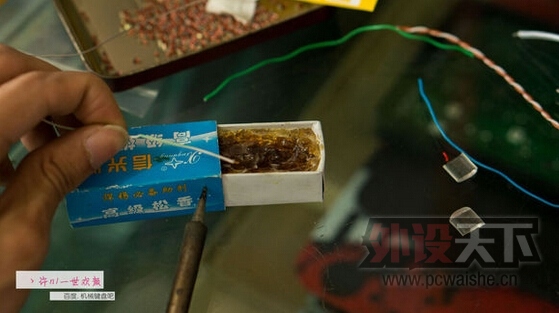

露出的掉电线芯上好松香，再上一点锡上去，
焊接的时候会很容易。

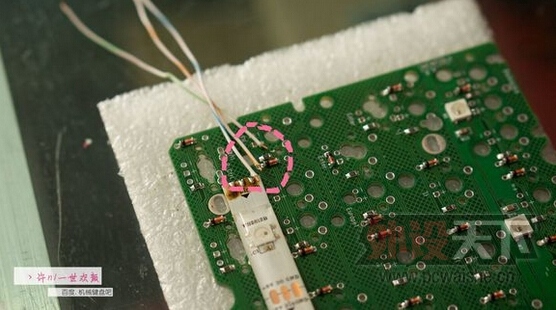

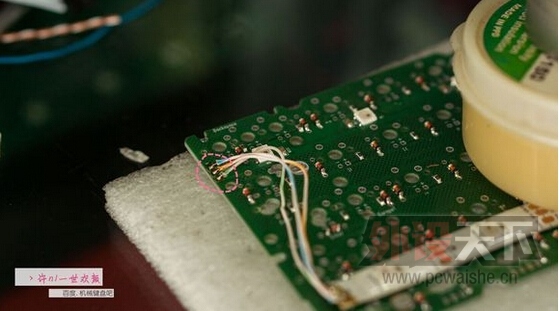

三根导线焊上灯带，
导线和焊盘的焊点尽量多给一点锡，使焊点饱满。

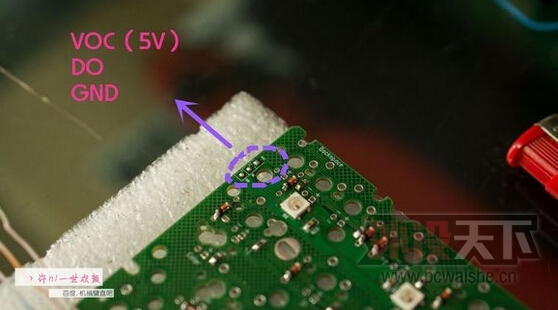

PCB上的链接处，已做了标示字符。
这一端的焊接手法也有灯带那一端的焊接一样。
注意让焊点和导线充分粘和，以保证导线的牢固度。

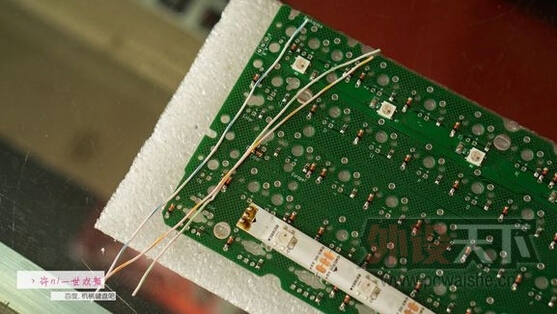

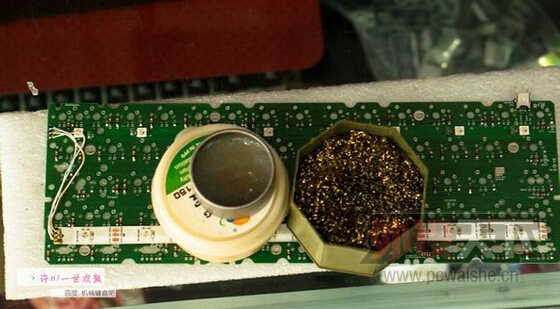

分清线路，导向焊接完毕RGB灯带。
组装好PCB（上好轴、LED、卫星轴等）
就可以把灯带固定在PCB底灯了，
灯带背面自带了双面胶，撕掉就可以粘在pcb上了。
连接电脑通电后在PC端的B系板子控制程序里选择16颗RGB灯就OK了。
至此，
B系板子的灯带就安装完毕了。
要点：
三个导线对应的焊盘不要搞错了，
灯带的电流走向不要弄反了，
焊盘紧密的地方做好绝缘。
|
|
