雷蛇黑寡妇87机械键盘拆解及换轴教程。

wlandytex · 发表于 2015-4-15 20:40

本帖最后由 wlandytex 于 2015-4-15 20:53 编辑

今天给大家带来雷蛇黑寡妇87版键盘的拆解及换轴教程，其实拆解步骤和黑寡妇全键位键盘十分相似，但还是有一些细节上的不同，那么我们废话不多说了，来看图。

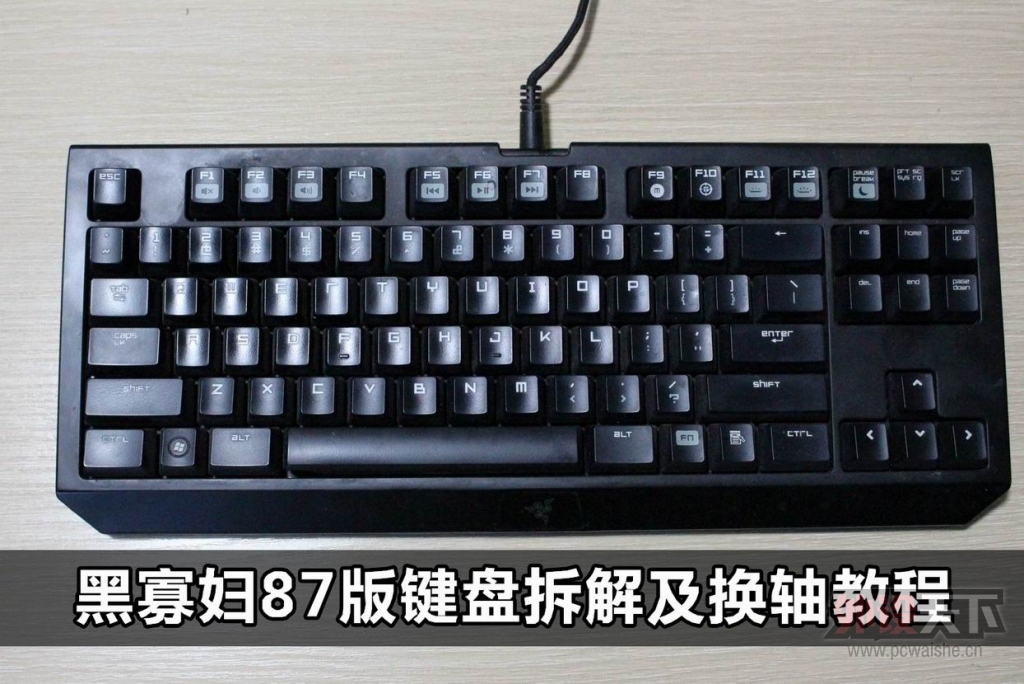

键盘特写。

拆掉键盘背面六颗螺丝。螺丝摘下后就可以拆掉上壳了，但是这里要注意的是上壳和底壳由塑料卡扣来固定，这里撬卡扣一定要小心，不要把塑料边撬断了，下面我来标记出卡扣的位置。

键盘前端的四个卡扣。

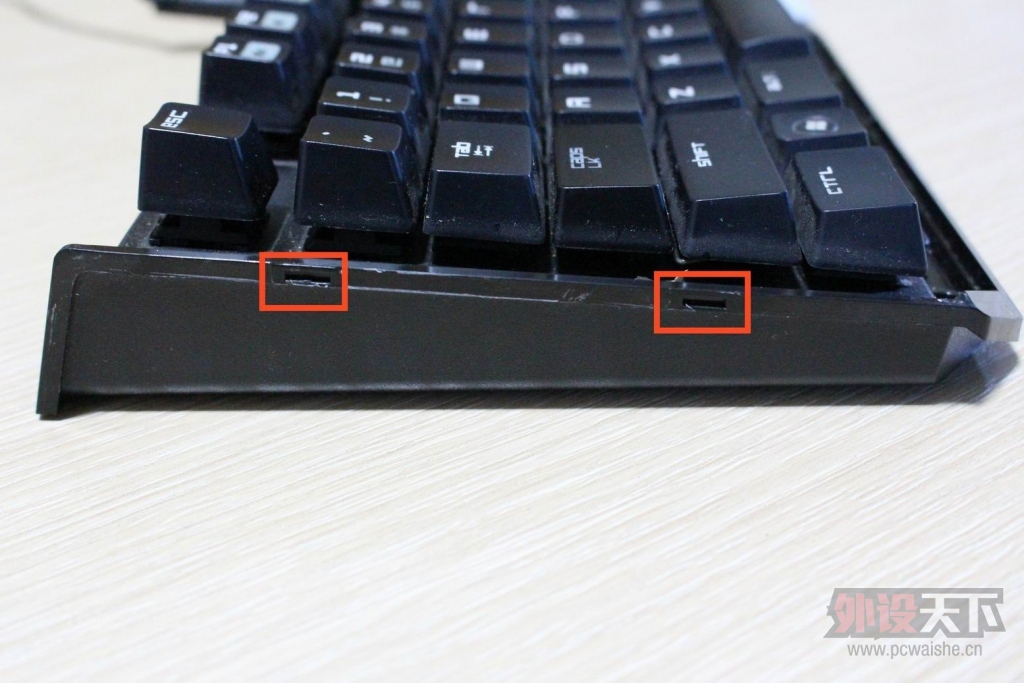

键盘左侧的两个卡扣。

键盘右侧的两个卡扣。一共八个卡扣，这里要注意。某些卡扣会比较紧，对于这种卡扣必须有耐心。

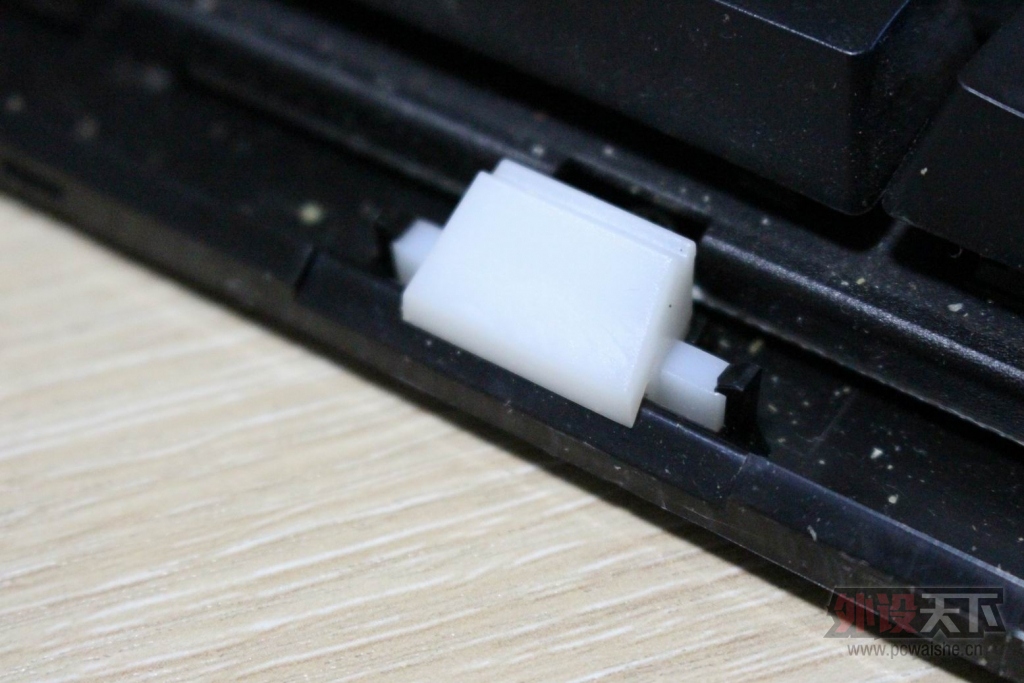

摘掉LOGO灯的保护套。

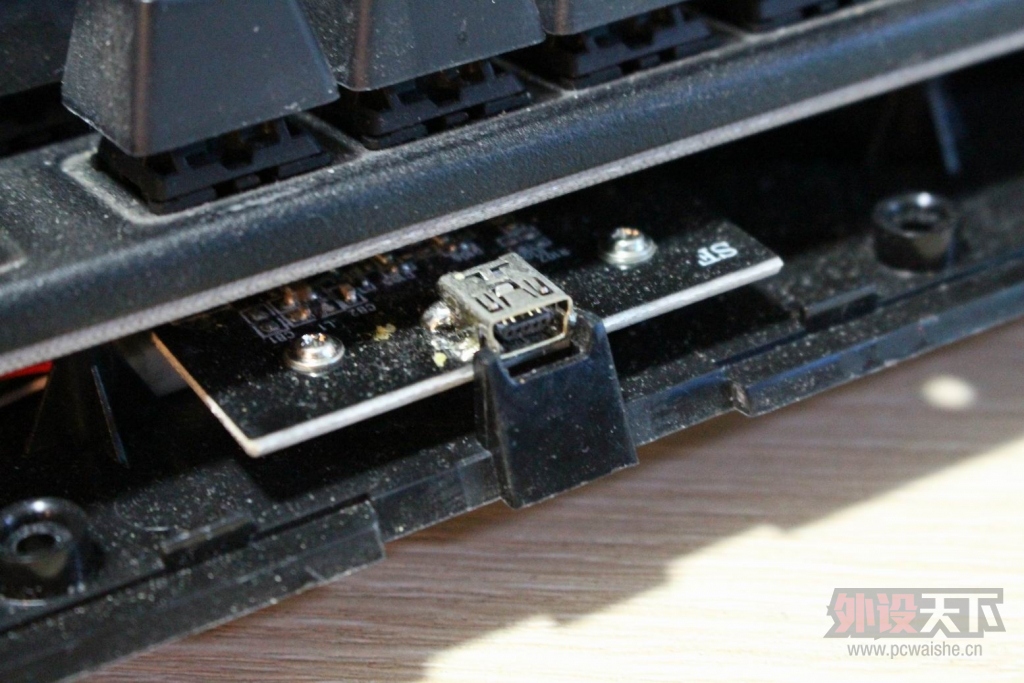

键盘背后的接口板特写，这个板子可以不拆，所以我们不动这里。

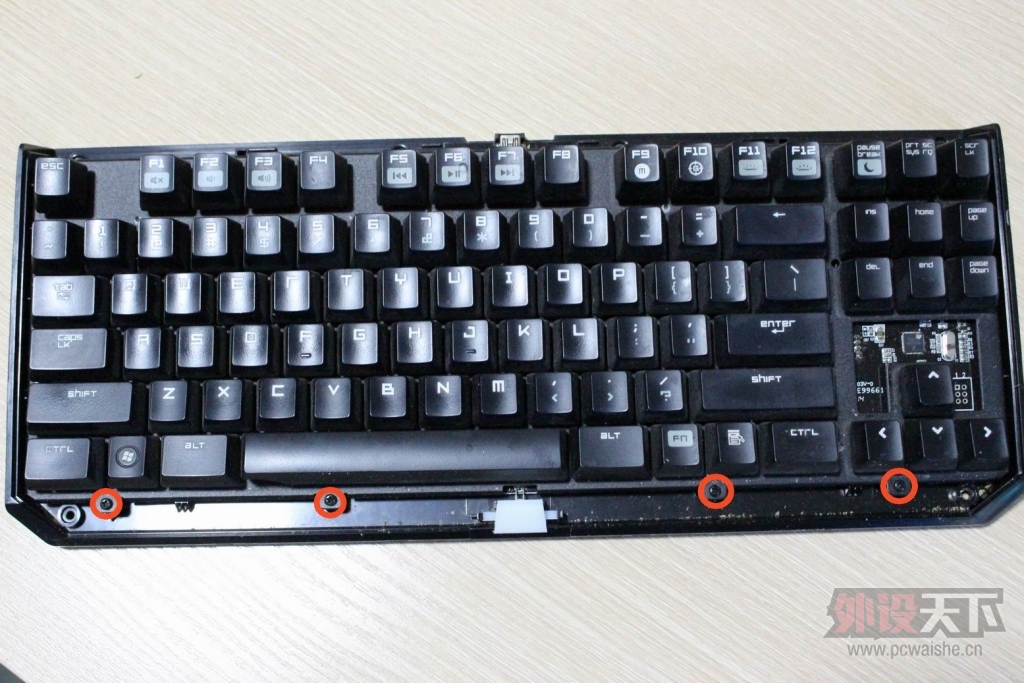

拆掉键盘正面标记的四颗螺丝。键盘就可以跟底壳分离了。

注意标记的连接线插槽，这里将线与的键盘主板分开。

接口板正面特写。

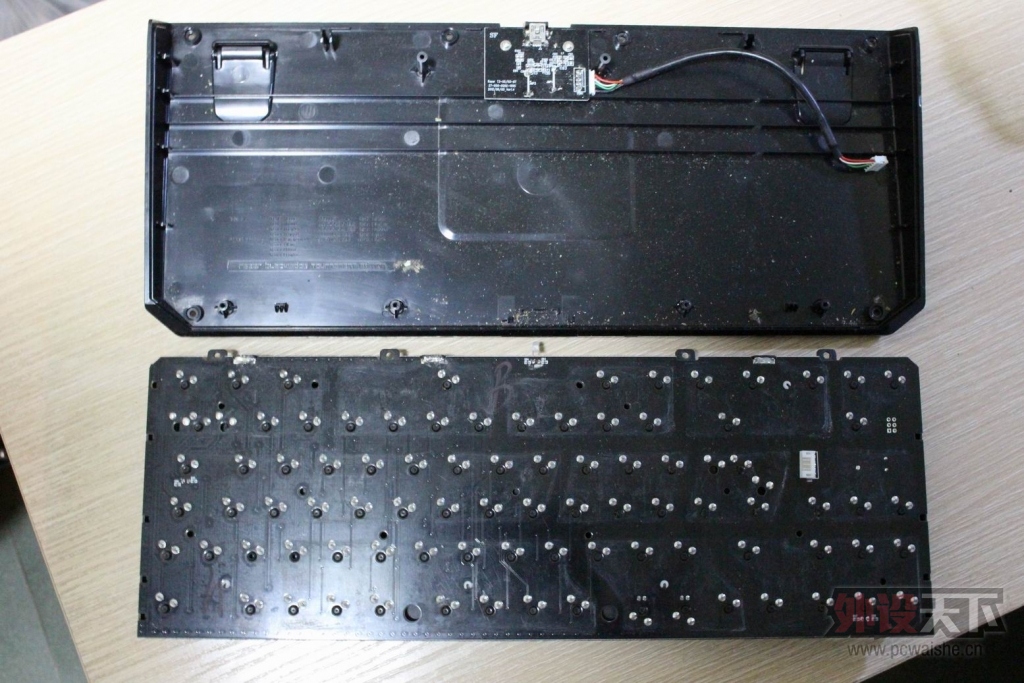

键盘和底壳彻底分离。我们就可以接下来的换轴操作了。

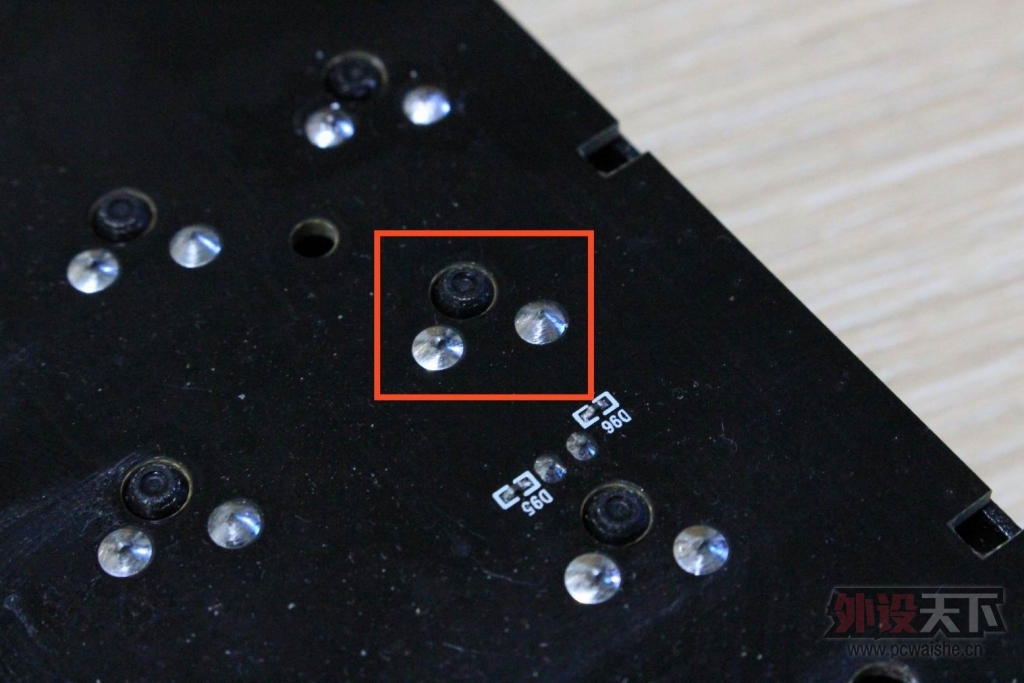

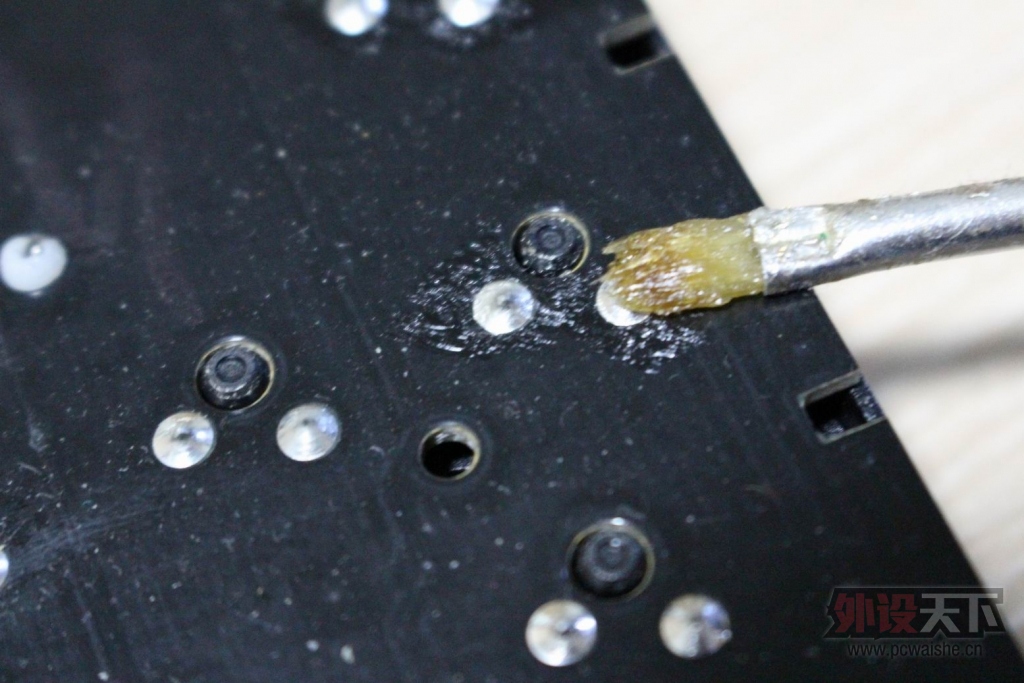

先给焊点上助焊膏。助焊膏能增加焊锡的流动性，用吸锡器清理焊锡的时候会比较轻松。

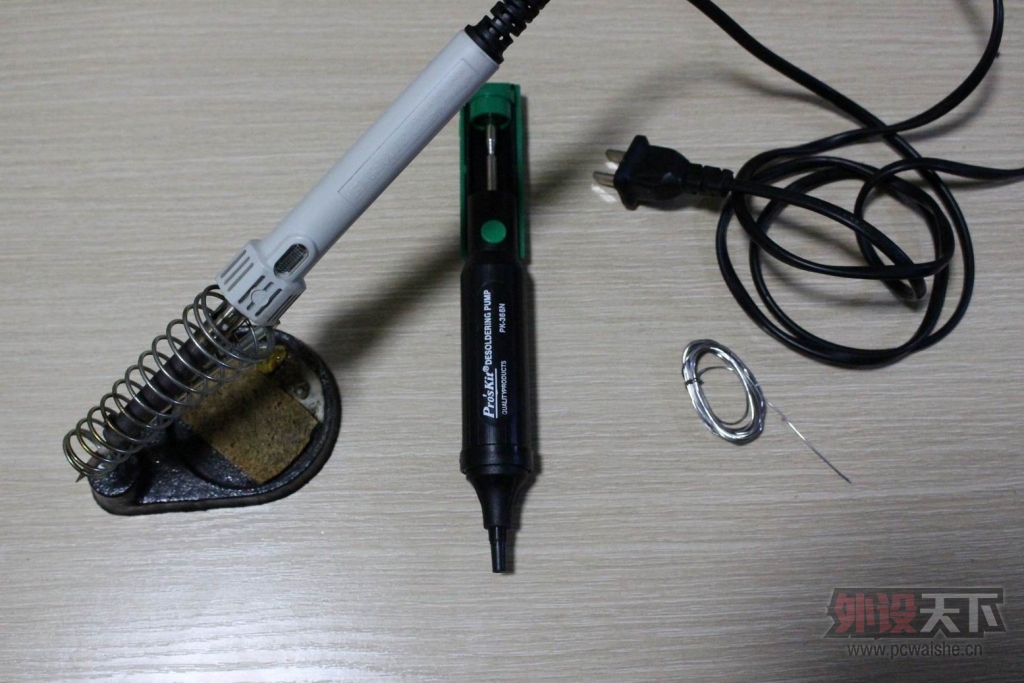

我们上工具，电烙铁，吸锡器和焊锡丝。烙铁是普通30W的尖头电烙铁，温度大概300度左右。

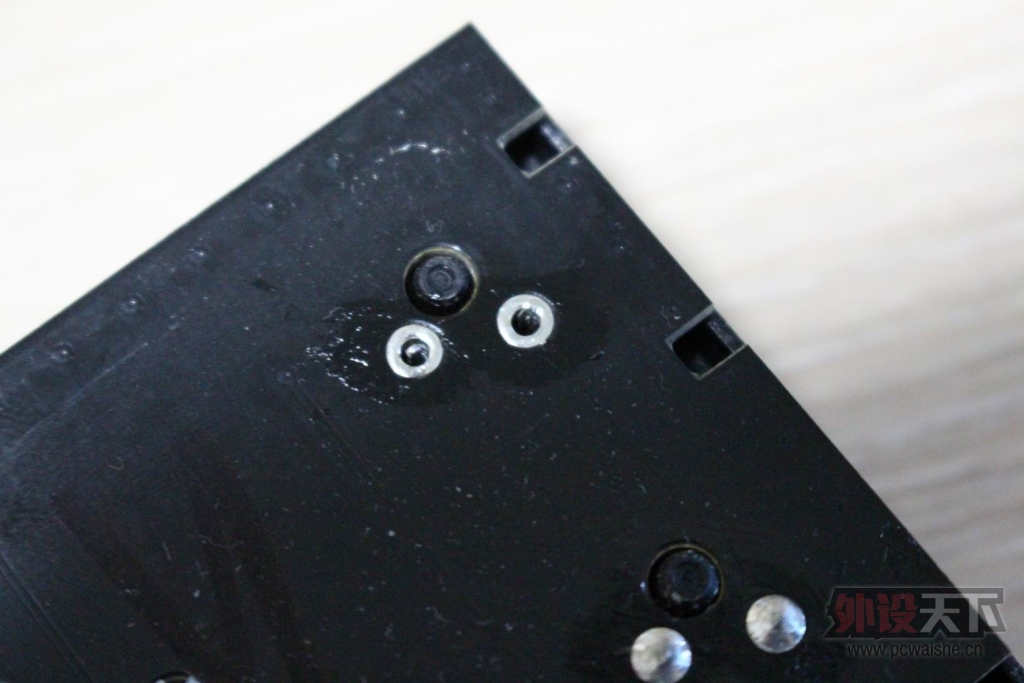

用烙铁头烫焊点，大概3-4秒就可以吸锡了。吸锡时吸锡器的口紧贴融化的焊锡，这样会清理的比较干净。

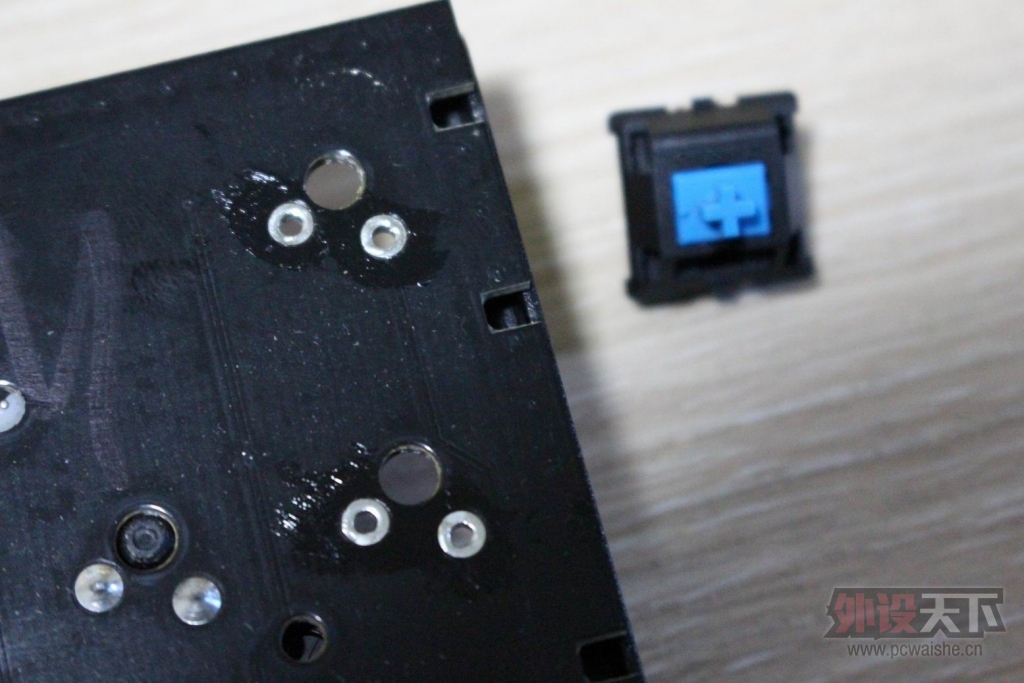

将轴从板子上取下来。在这里使劲捅轴的大圆柱就能把轴弄下来。

将新轴换上，看我焊的还行吧，基本和机器焊点没有区别了。

给大家提供一些DIY的素材，希望新手们有需要的就留下来吧。飞线哥送上。
