持续折腾...G700 修焊盘

newerplayer · 发表于 2015-4-14 00:56

本帖最后由 newerplayer 于 2015-4-14 01:12 编辑

第二篇贴~大家一如既往多关照~
话说，前不久G700左键微恙，换了微动，换完当下快捷键的贴片开关就接触不良了.....换了之前从笔记本拆下来的贴片，压力克数不一样，笔记本的明显要硬很多。网上订了alps的，到货再换。。。。失手把焊盘弄掉一个....摔！
就一直少了“G10”钮....
今天心血来潮打算修上。

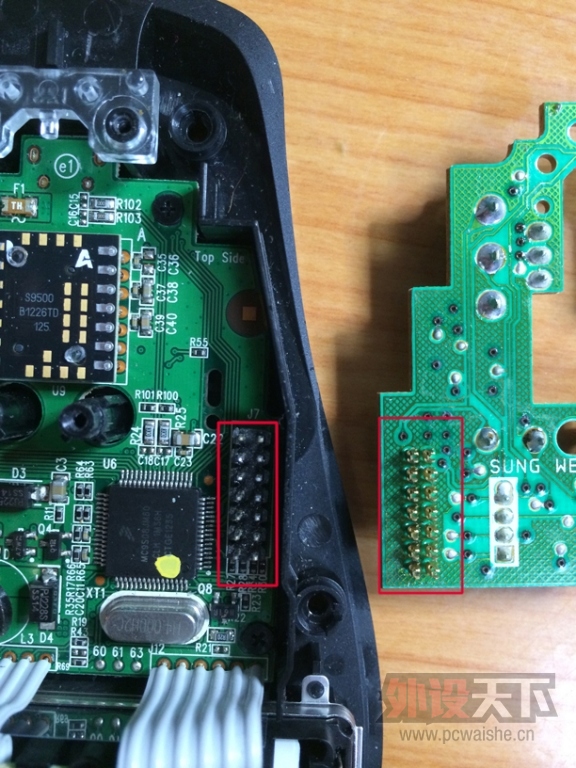

拆过G700(s)的应该知道，双层板是14排针焊到一起的。为了今后省事，上回直接加了排母里的金手指（不知道那个确切叫什么）

微动比较碍事，先取下来

顺便，随便找了一个电路板（硬盘上拆下来的）撕下一块电路板的铜箔。当修补材料。

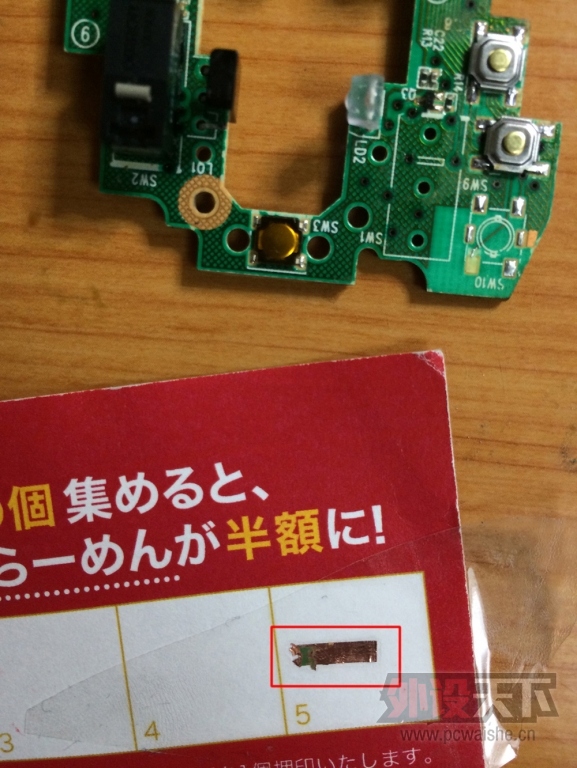

用壁纸刀掰断两格长的刀片刮掉前后的绿油，完全露出铜芯。

因为铜箔太薄不好切割，用透明胶带贴到随便一张纸壳卡片上，还是刚才的刀片，切成了“凸”型，忘了拍照....

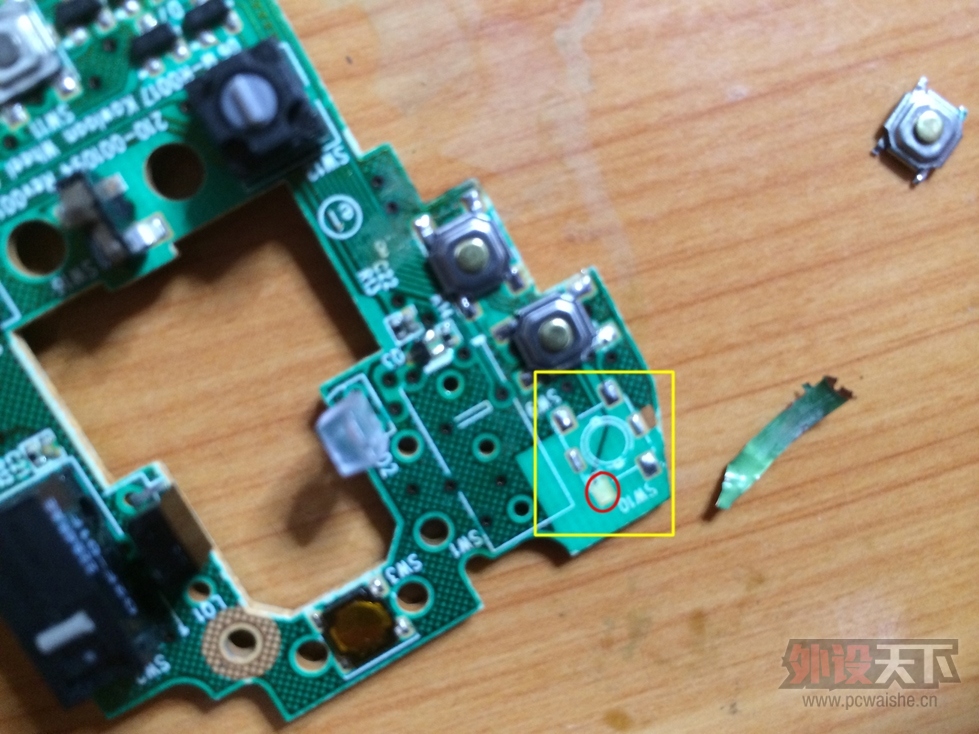

再用刀片刮开原焊盘连接的部分大概5mm 左右，上了一点锡，继续刮焊盘的位置，刚好放进“凸”的一个凹槽。

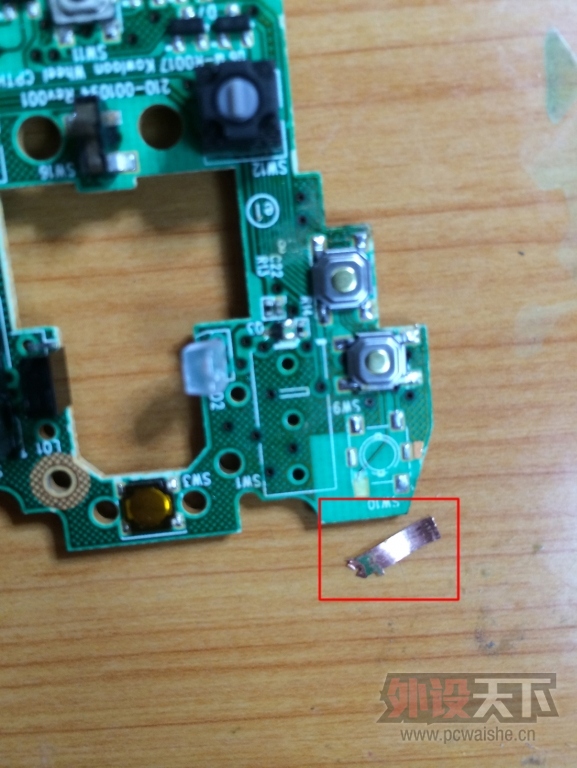

把“凸”放到里面，在“凸”和连接部分烙铁加热1-2秒左右，连接到一起，刷上绿油（是叫阻焊剂？）。吹干再刷在吹。

等待干透

剪一段吸锡铜线，烙铁加热擦净原来残留的锡，刀片刮掉焊盘位置的绿油
涂上助焊剂，焊接完毕

最后，谈点个人心得，拆贴片开关比微动费力，除非有tunnel型的烙铁尖。我用的是hakko的FX600,刀头(T18-K)，铜条尽量吸净焊点焊锡，温度到270，刀锋切入到同侧2个引脚和焊盘之间，稍微抬起，引脚即离开焊盘，再加热另一边，加热中即可把开关移除。
仅为讨厌飞线的坛友们提供一点经验，献丑了....抛砖引玉，不足之处欢迎各大神拍砖指正。不胜感激.
