数码迷彩版sensei raw诞生记

licy

       近一年没折腾了，貌似是自己变懒了，甚是闲的蛋疼，由于近期自己的sensei raw霜冻之蓝被自己用的滚轮出了问题，经过排查是编码器坏了，so...在某宝淘了编码器跟新的微动，打算换上将就着用，但是突然心血来潮，于是顺手淘来了一套工具，打算大整一次。

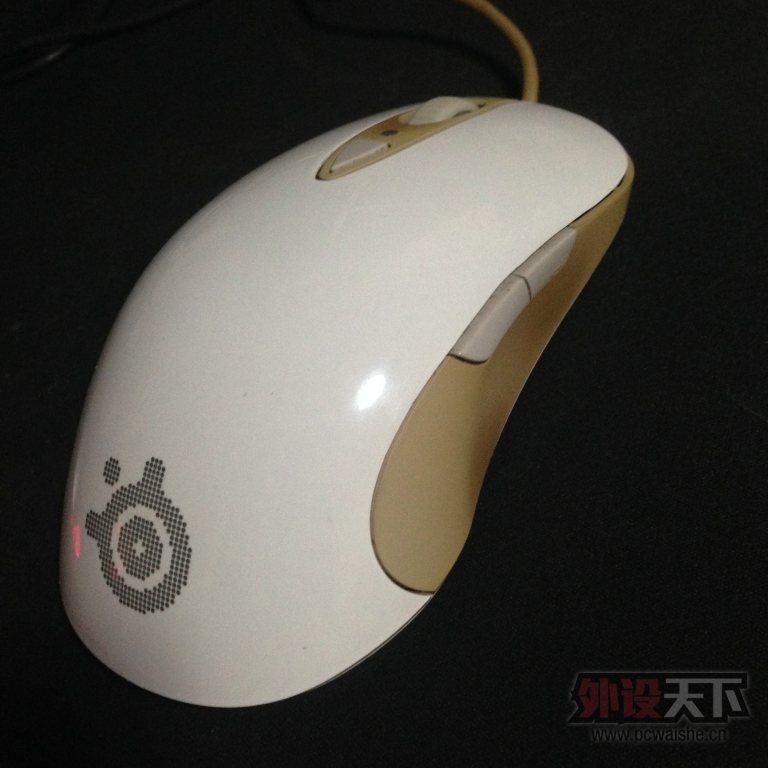

先看看我的霜冻之蓝被虐成什么样子了吧。
白色塑胶件就是这么坑爹...


下面开始动工

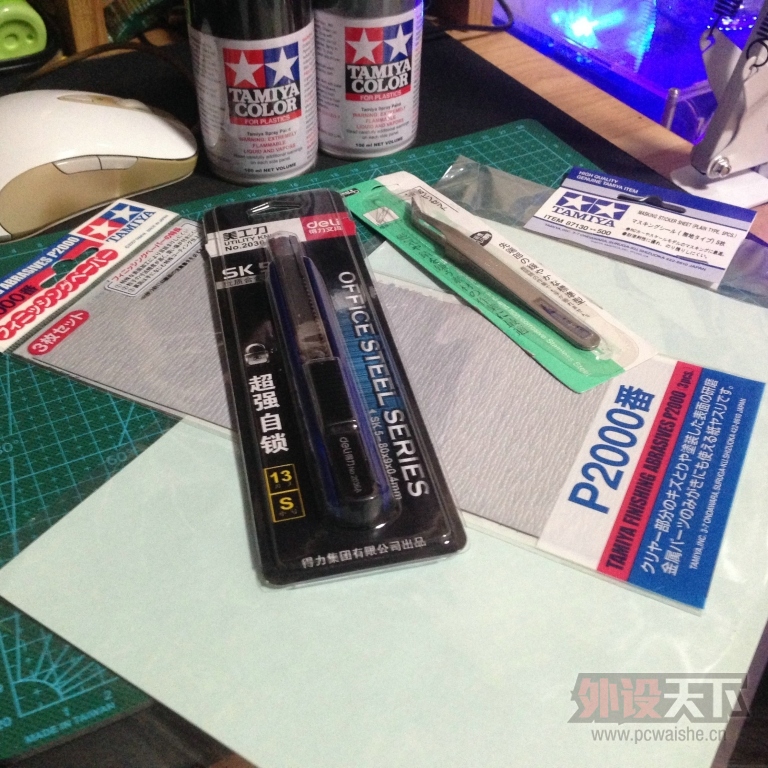

淘来的一套工具材料，垫板、砂纸、尖嘴镊子、硝基自喷漆、遮盖纸等...

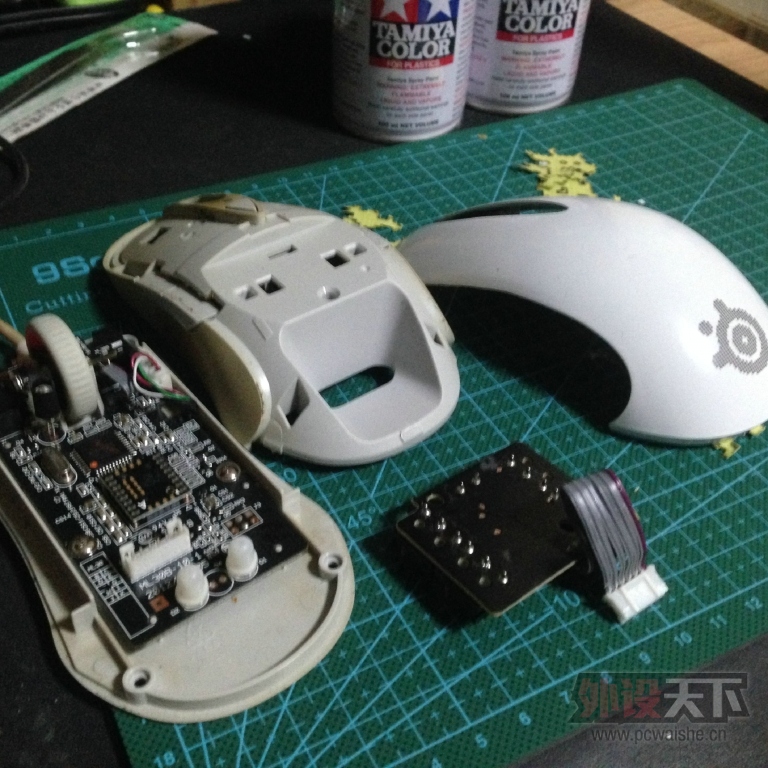

首先我们将原来的鼠标大卸八块

这个是不完全分解，sensei的外壳分为底盘、中壳、上壳三大部分

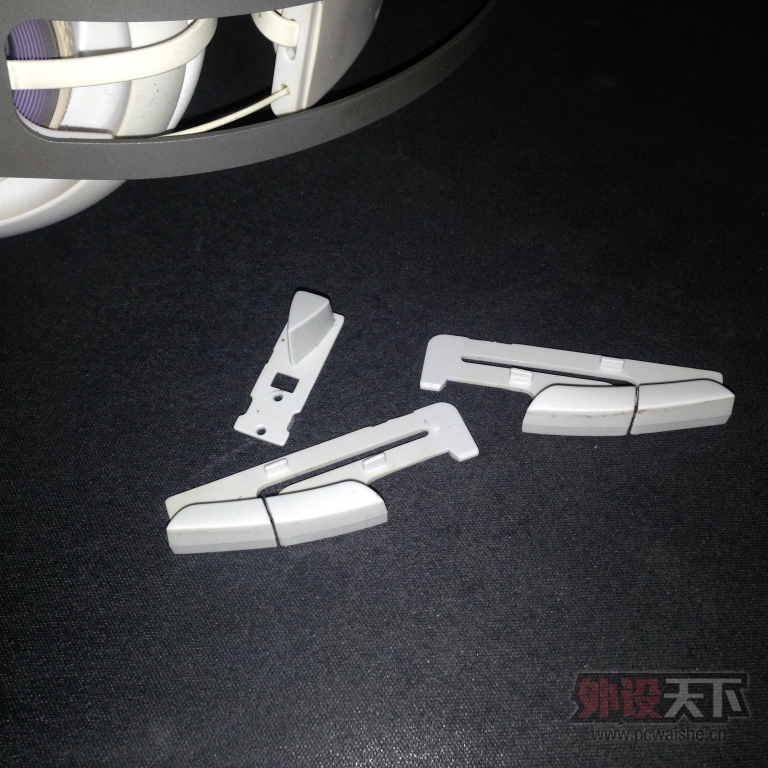

小部件分为左右侧键、DPI调节中键以及DPI指示灯导光条，导光条先不着急拆下来，怕丢了。
分解的部件先放在一边待用。

由于打算采用数码迷彩涂装进行MOD，所以先制作遮盖带

买来的田宫遮盖纸尺寸大概是A5，首先利用CAD制作数码格。不会的小伙伴可以百度搜到这张图片。

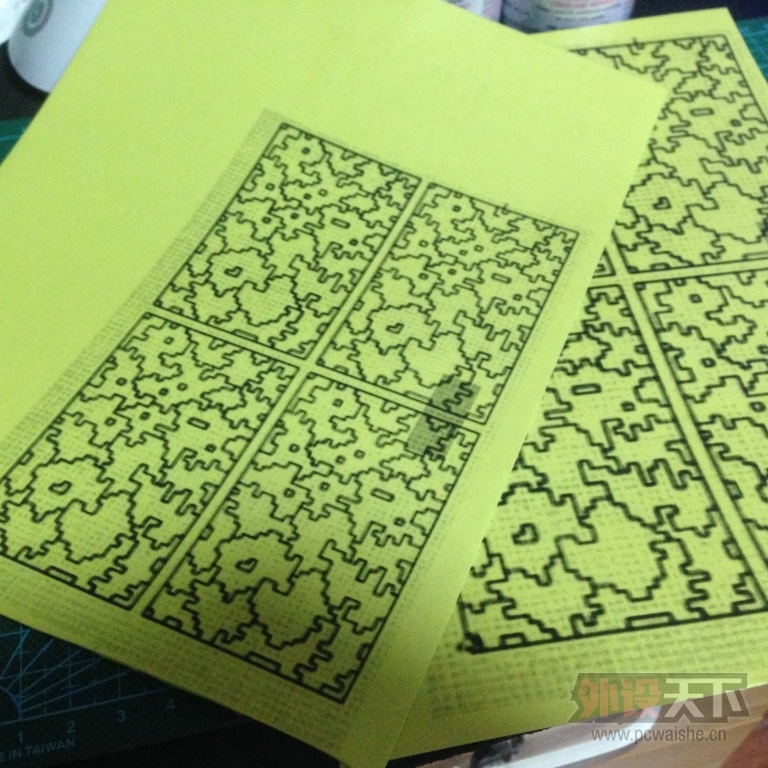

然后将遮盖纸放入打印机分别打印两张不同大小的模板。
接下来进行最煎熬的步骤了。

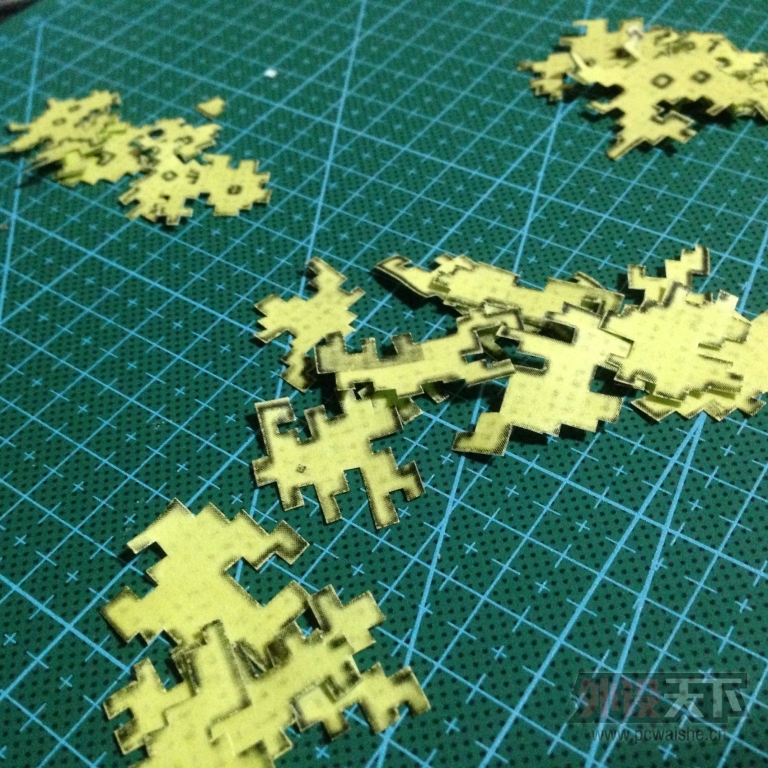

沿着黑线将遮盖纸刻成一片片小小的遮盖带。


到了这一步我已是头晕眼花了。先休息休息。
喝了一壶茶，养足了精神，开始下一步：除污。

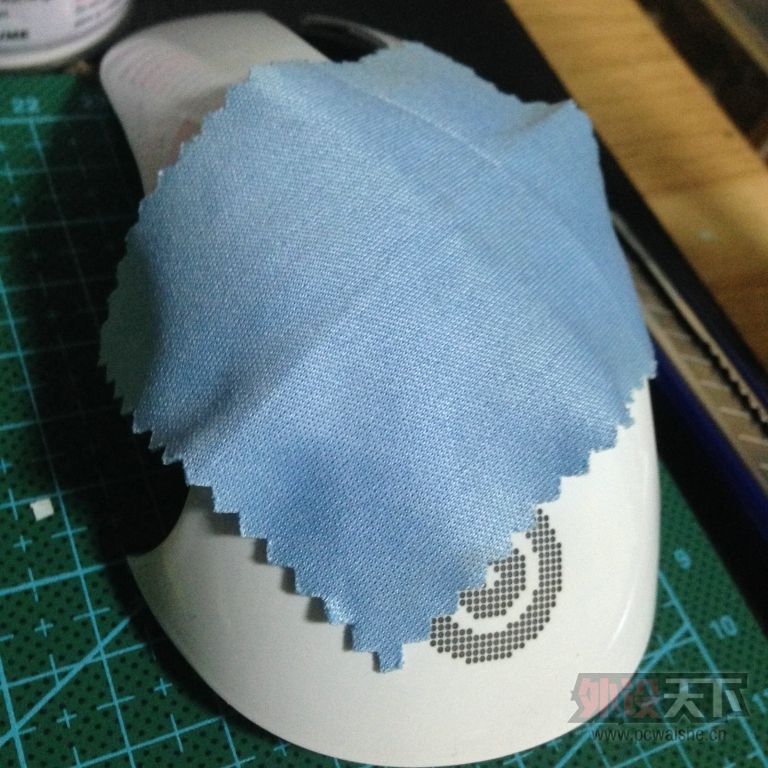

用酒精棉很容易擦拭掉表面的汗渍


接下来用清水洗干净，再用无纺布擦干净。
之所以用无纺布是为了防止纤维遗留在鼠标壳表面。

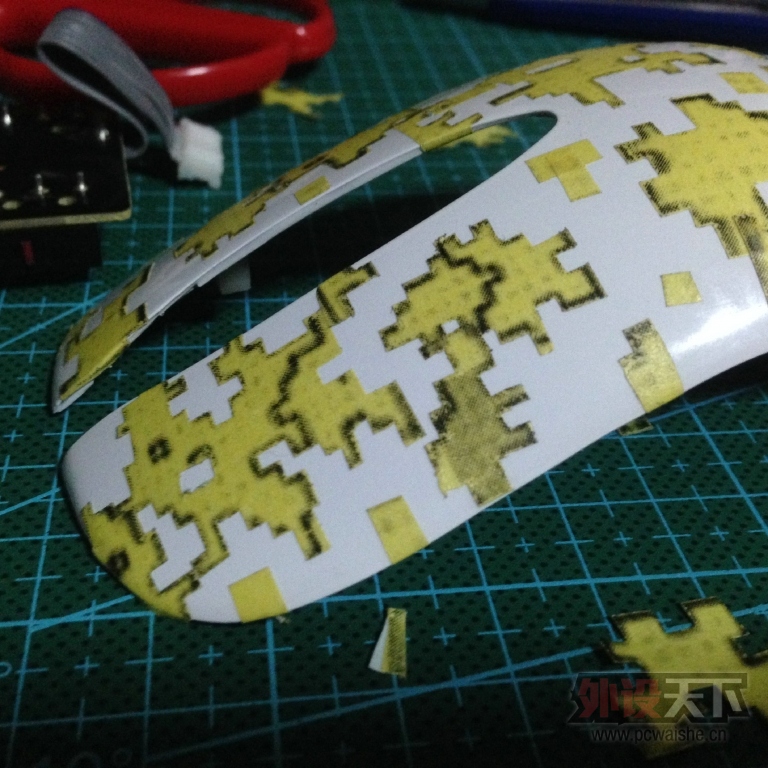

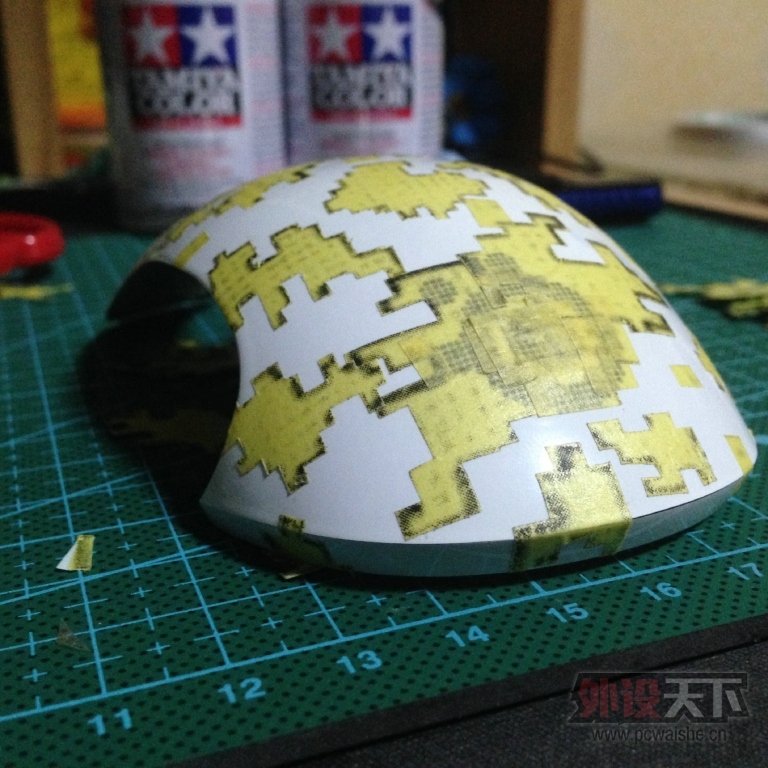

擦干净之后开始贴遮盖带了。

由于直接喷漆，保留原厂白漆，所以喷漆顺序为白底+灰色+黑色(通常都是先喷深色,但是这次顺序是反的）。


logo部分建议直接进行遮盖，不然会不透光的。

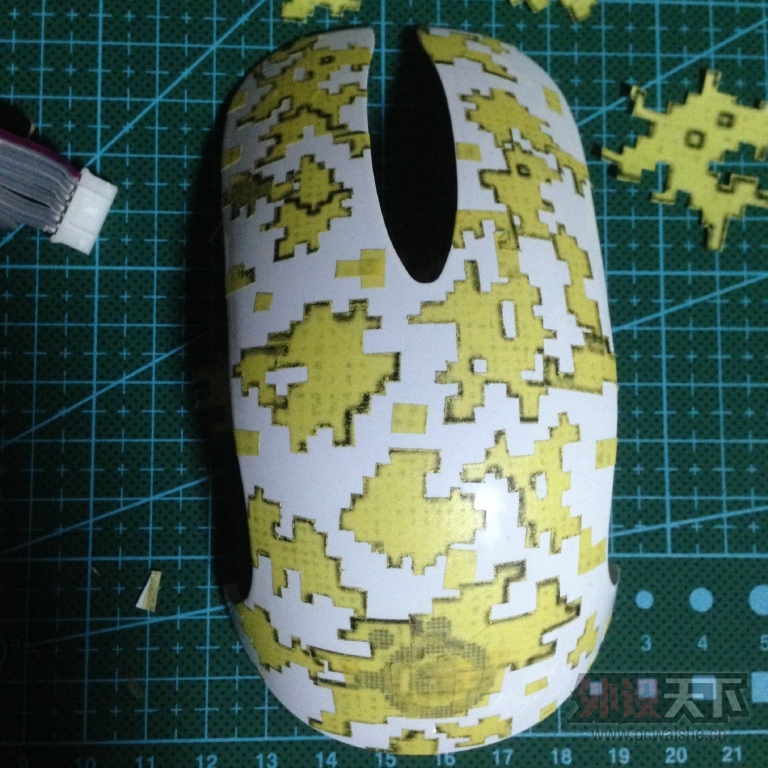

尽量做到不规则，而且白色留多点比较好看，所以第一层遮盖带要多一点，这样留下来的白色比较多。
第一层遮盖带贴完之后就可以开始喷漆了。在喷漆之前要做好准备工作。

首先要制作一个喷漆台，某宝有卖的，但是一百多米有些贵，我也不是经常玩模型，所以自己动手制作一个。

材料嘛很简单，找一个某动的瓶子（比较粗，喷大件时比较稳固），里面装半瓶水（不倒翁的原理，只需要重心偏下就会很稳），然后在瓶盖上多缠几圈双面胶。

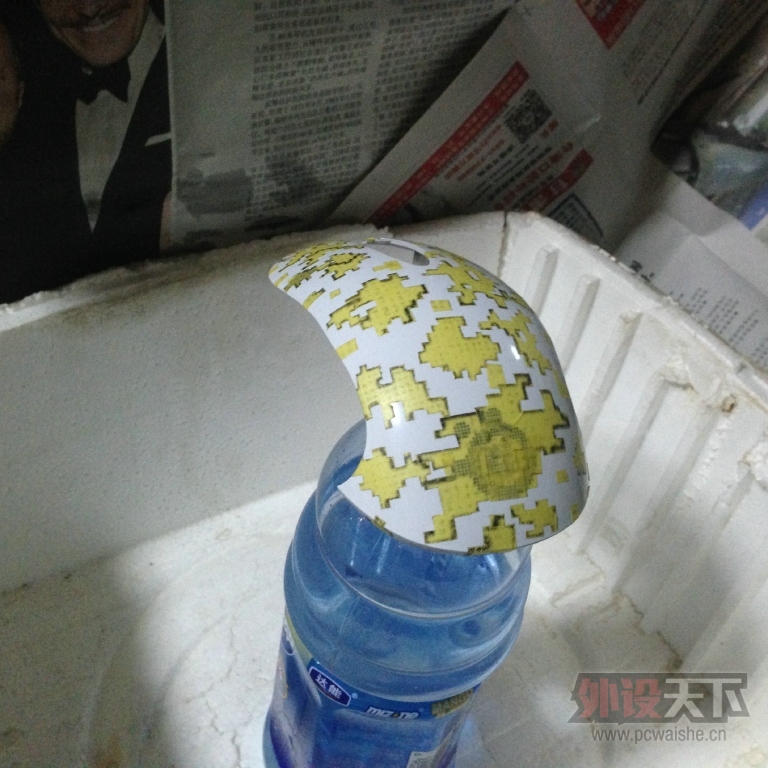

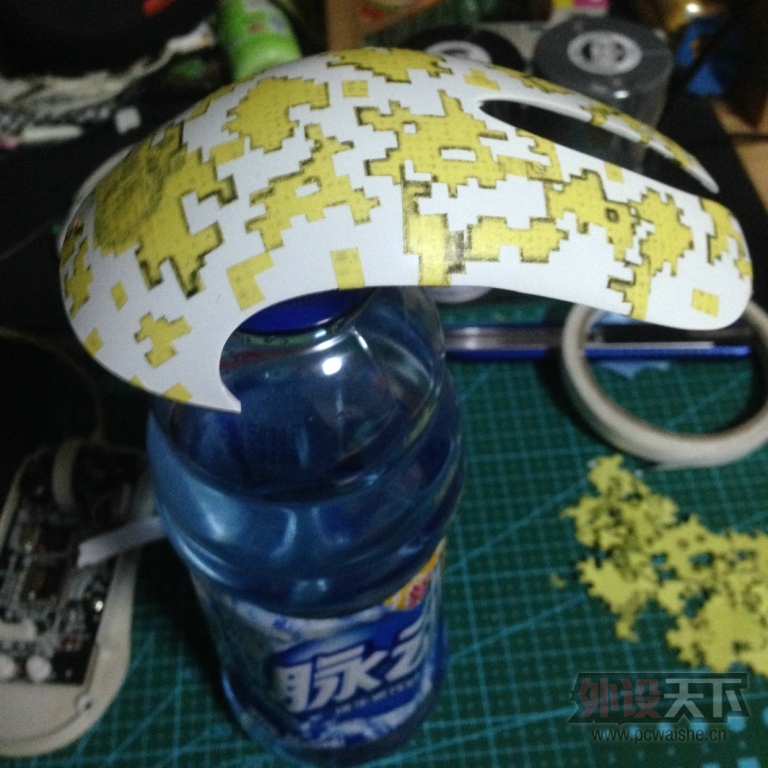

将上壳贴在盖子上。

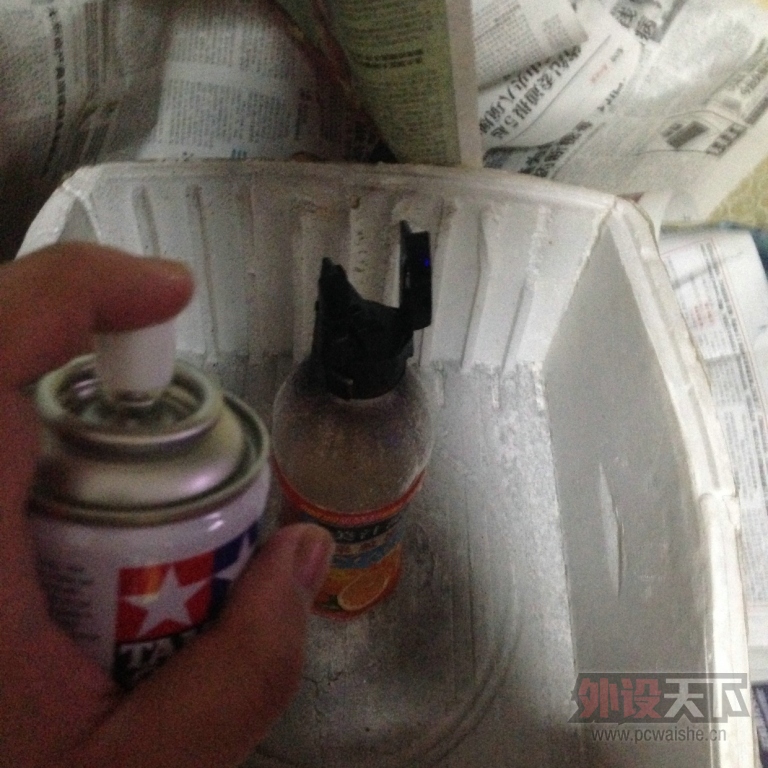

将喷漆台拿到泡沫盒里（纸箱也可以），注意，提前将盒子内壁用喷壶淋湿，周围的报纸也是一样淋湿，防止喷漆的时候讲灰尘吹起。

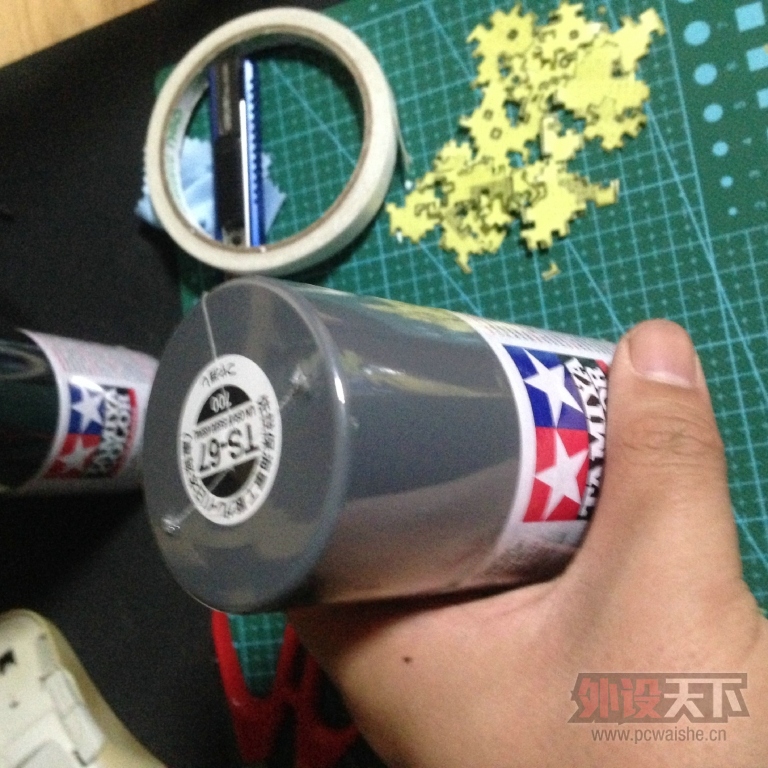

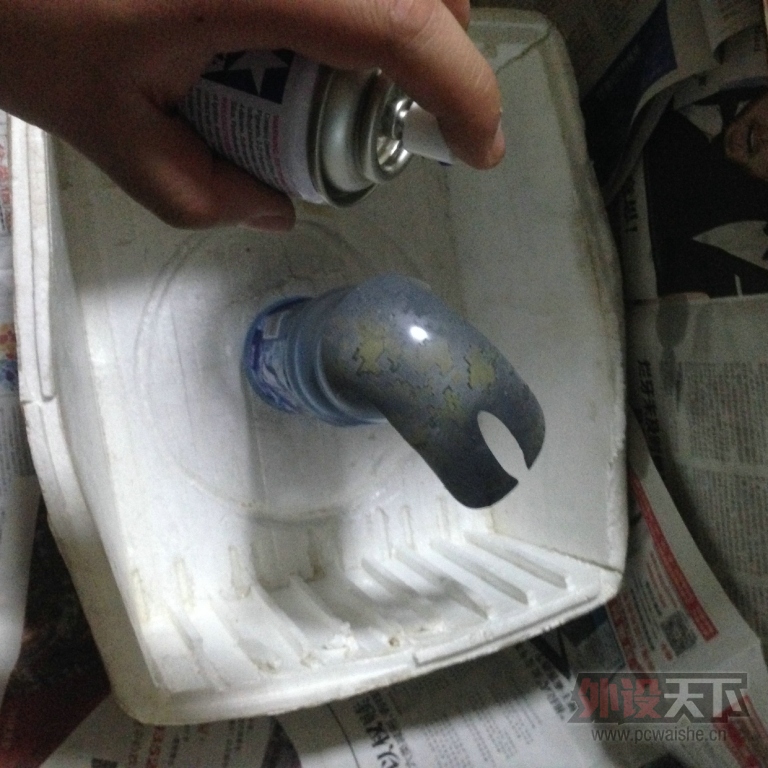

开始喷漆了，先喷海军灰色。本屌买不起气泵和喷笔，就用田宫的TS系列自喷漆。这种漆好像是硝基漆，所以毒性比较大，请一定要戴上口罩，在通风的地方喷。


这是个细致活，喷嘴保持15-20cm距离，少量多次进行喷涂，一层一层来，期间间隔十分钟左右。
如果偷懒一次厚喷的话会造成漆液凝成水滴状，导致重新打磨贴遮盖带再喷。那就不是十分钟的事了。
喷完后建议晾干至少1天，虽然硝基漆干得比较快。

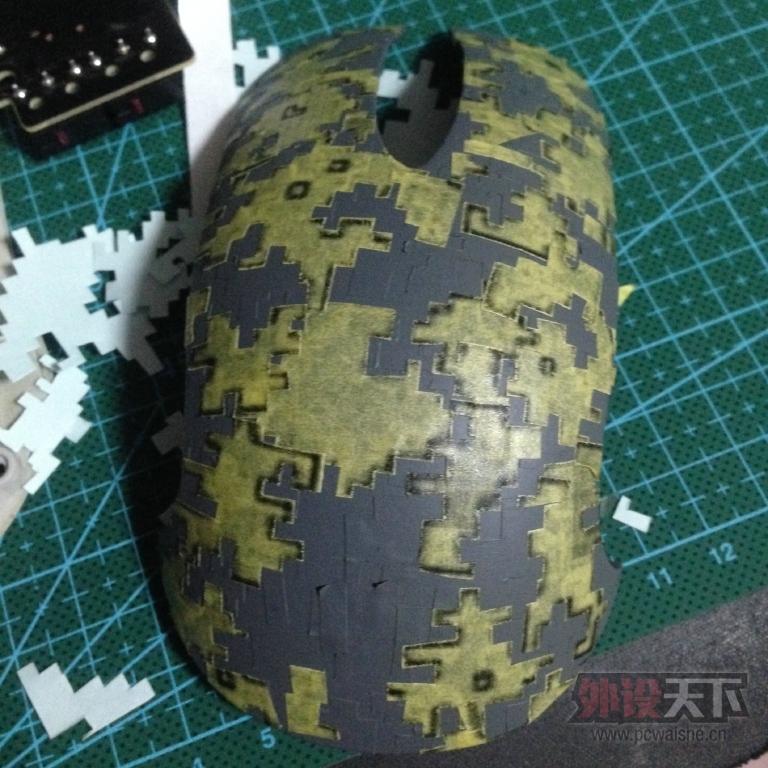

等灰色全部干燥后开始贴第二层遮盖带。这一层遮盖带是为了保留灰色用的。
为了保持迷彩的自然过渡，所以尽量将这一层遮盖带的边缘沿着第一层遮盖带边缘稍微错开一点距离后贴上。
当然数码迷彩上有部分不规则突然出现的单个像素块，为了做到这一点，将边角料剪成小的方块状，贴在单另的整块空白处。

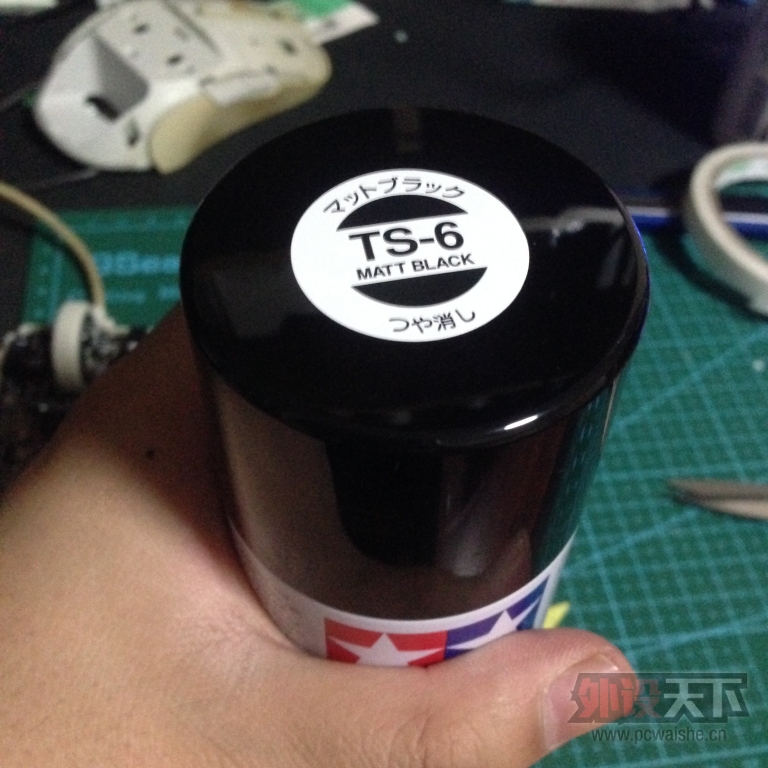

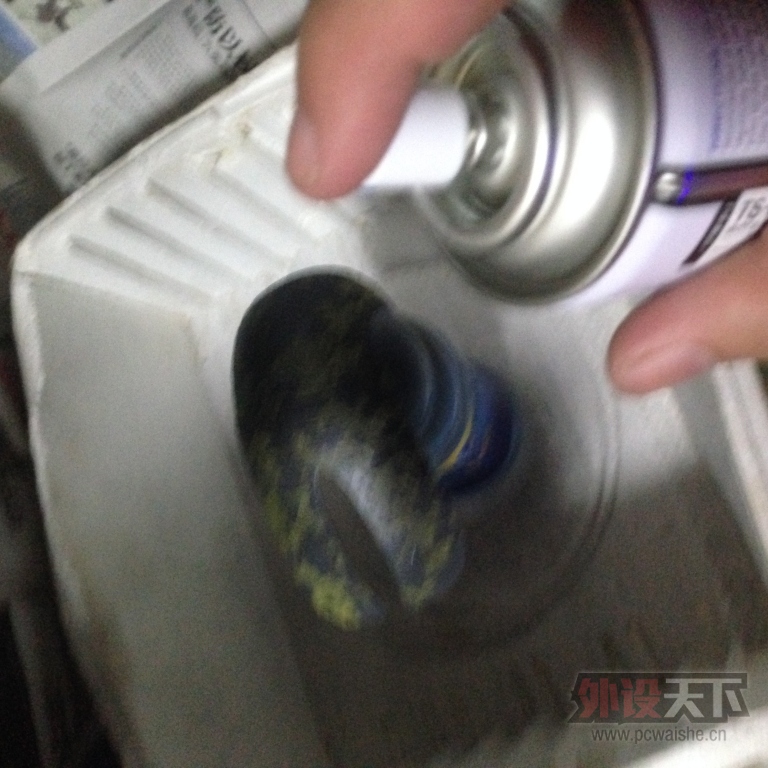

接下来采用田宫消光黑进行喷涂。


喷法同灰色一样，少量多次喷涂。

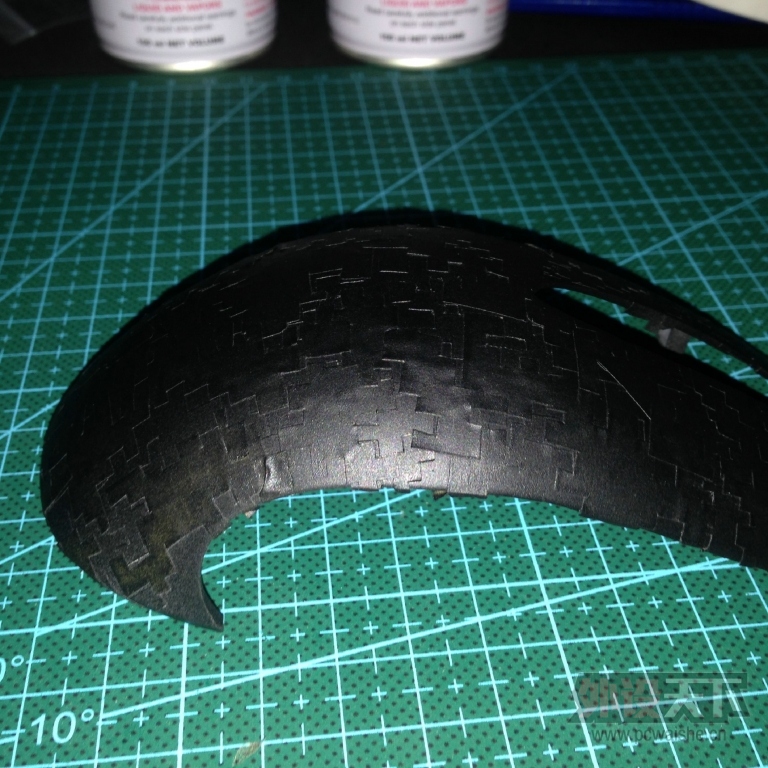

喷完之后就是介个样子，像不像碳纤维的质感？好了，放在阴凉干燥通风处晾着。我们开始做别的部件。

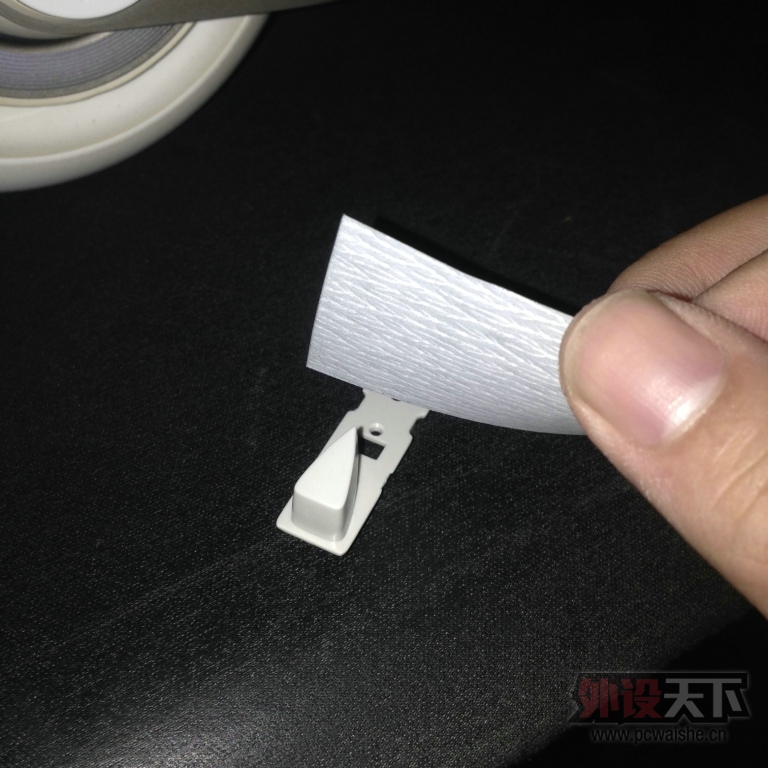

用砂纸将小部件沾水细心打磨。

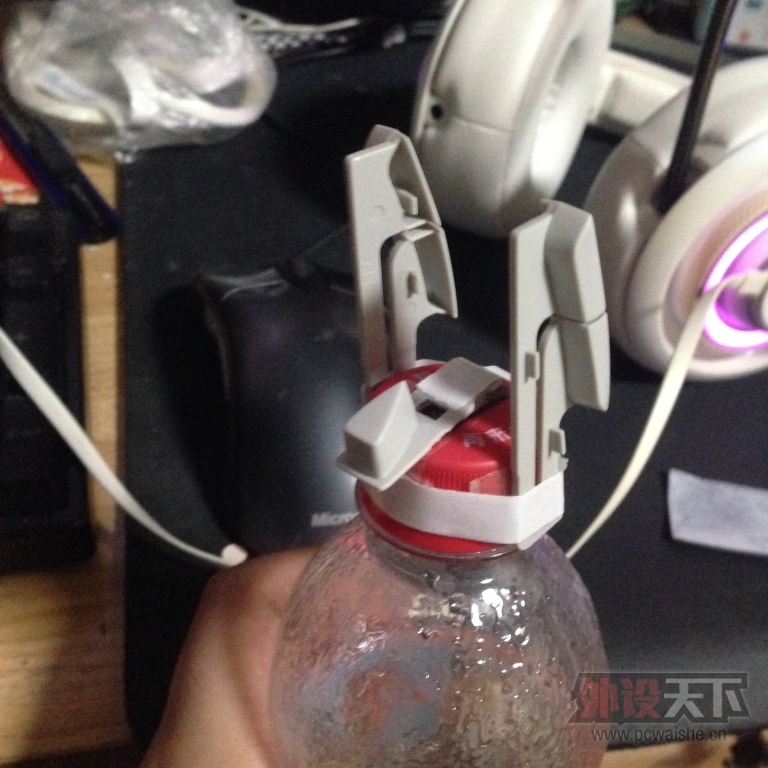

用同样的方法将小部件固定在喷漆台上。


然后同样喷上黑色。喷法同样少量多喷。喷完之后就不用取下来了，之后还要喷保护漆。先晾着。

接下来对主板进行改造。

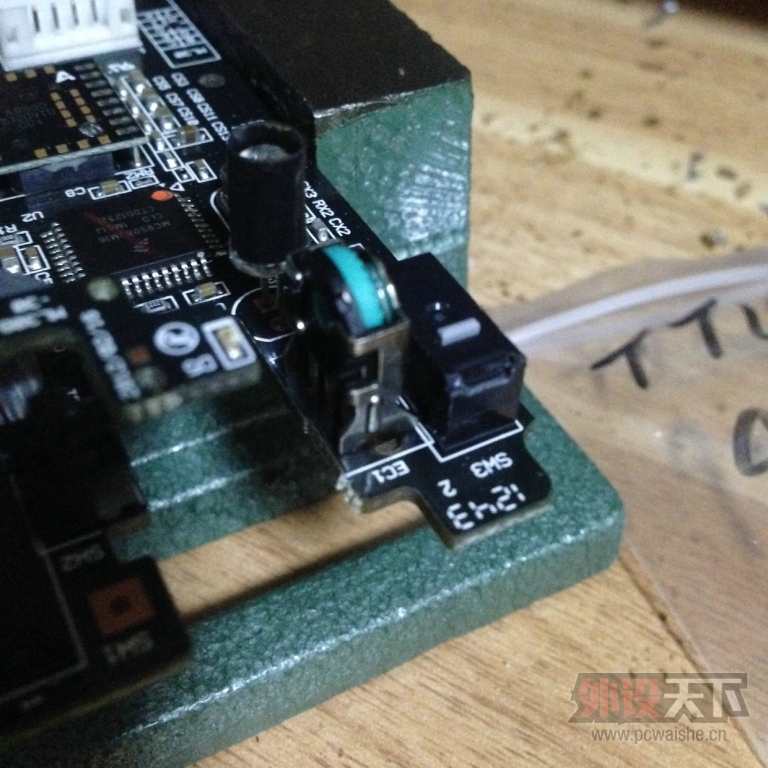

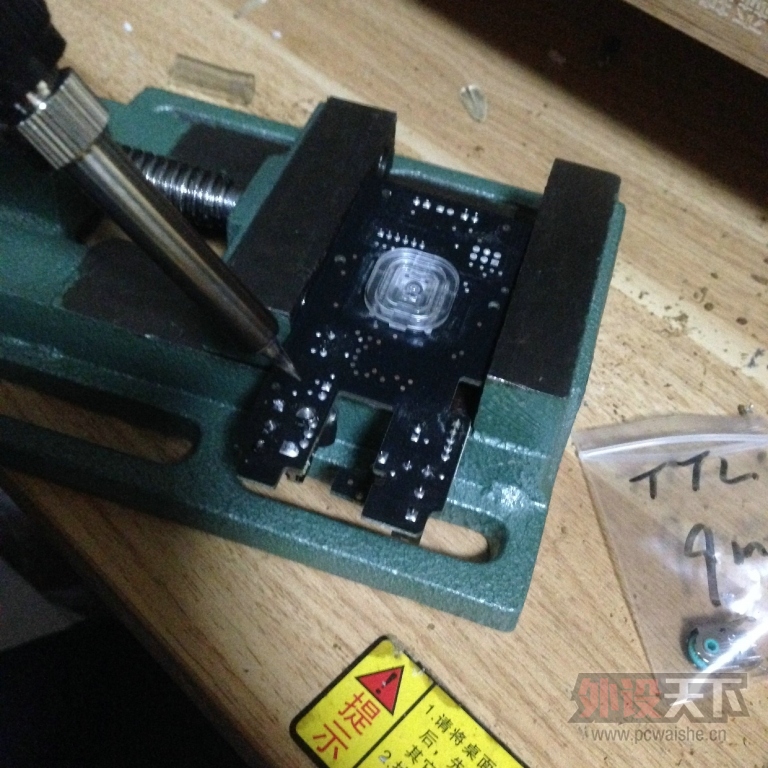

将主板固定在台钳上，用电烙铁将坏掉的编码器以及微动取下来。


换上新的编码器（sensei raw的原装编码器是ALPS的，高度9mm，替换件为TTC的绿芯，个人偏好它的刻度感）。
还有樱桃的微动（硬脆皮实耐操是我喜欢的手感）。

又经过一天的晾干，可以开始进行保护漆喷涂作业了。

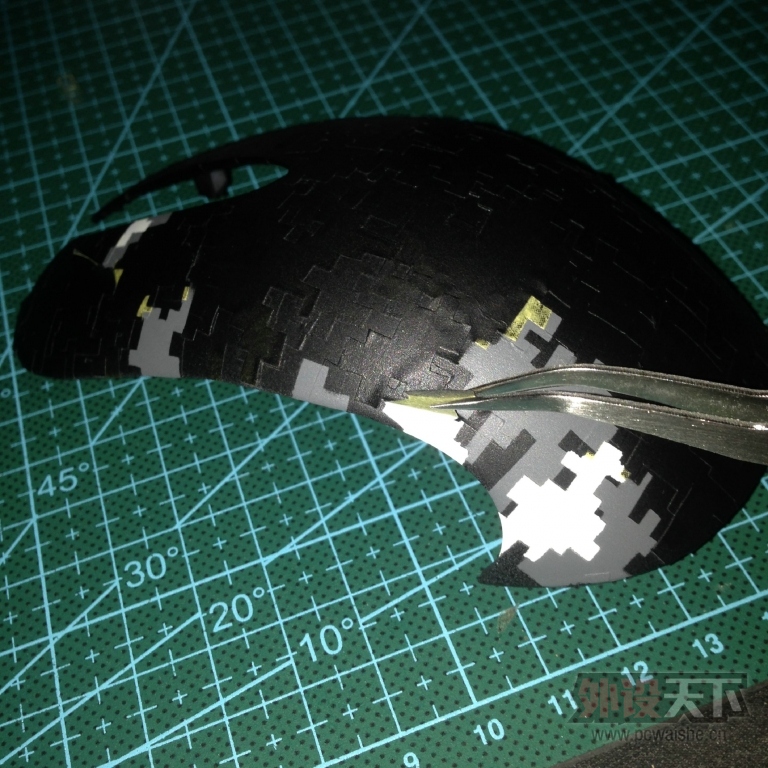

用尖嘴镊子将遮盖带启开，用手慢慢的撕掉遮盖带。一定要慢！


这个效果看起来不错。咩哈哈~
接下来用水将半成品上壳洗干净，然后用无纺布擦干。

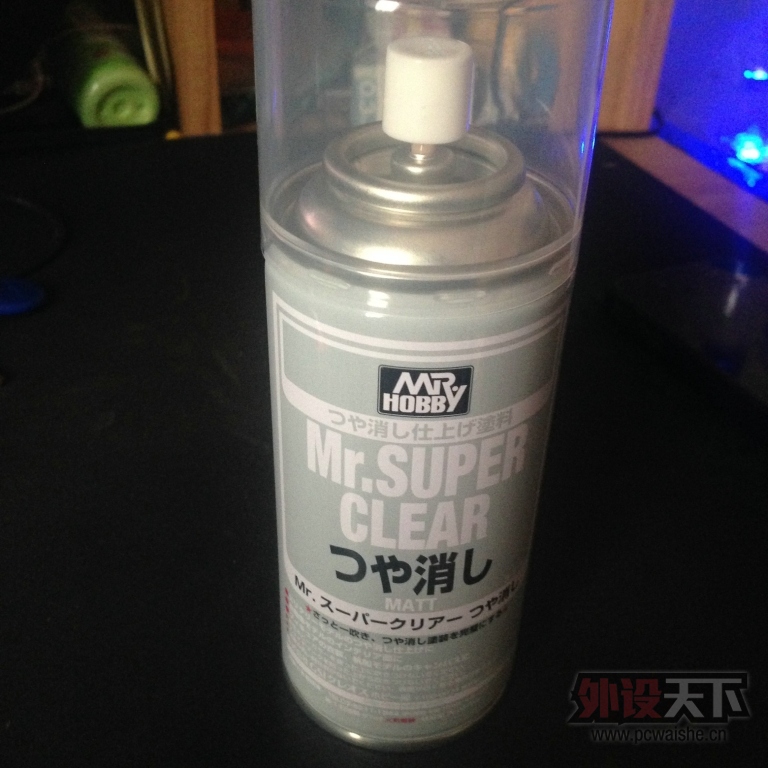

保护漆采用量大实惠的郡士消光漆。据说这个漆是油性的吧，不太懂。
这里要说一下，网传油性底漆要用水性保护漆，反之亦然。关于这个观点是有道理的。但是经过几天的晾干，底漆已经干透了，所以薄喷的话是不会溶解底漆的。

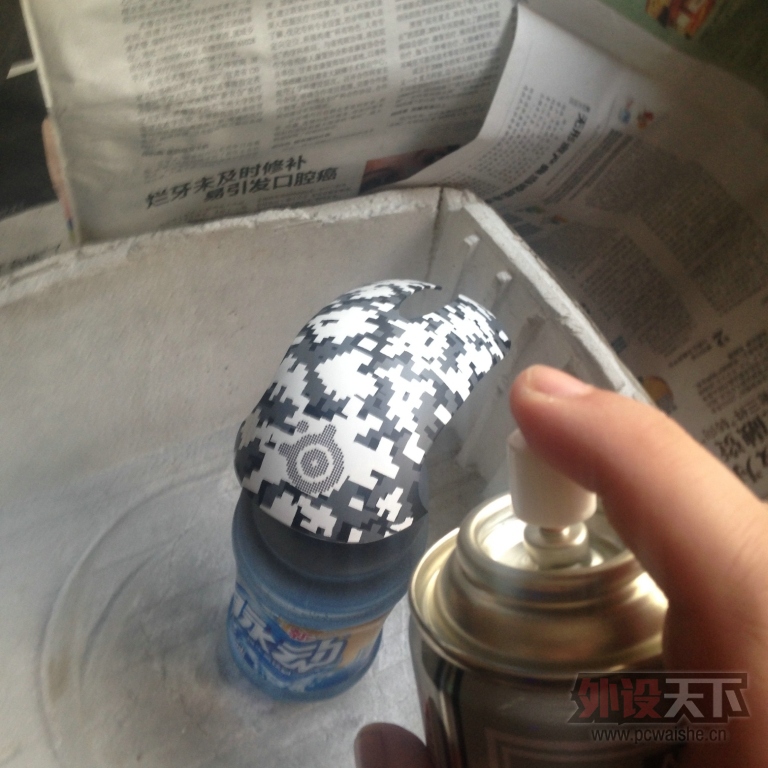

继续将上壳固定在喷漆台上开始喷保护漆。喷完了别忘了给小部件也喷上。
注意：这款保护漆是消光的（本人认为军事风格的东西喷上亮光的会很不河蟹），一定要薄喷多喷，切勿着急，否则产生滴水效应就麻烦了。另外对环境的湿度比较抗拒，一定要在干燥的环境下喷涂，不然的话会发白。
喷完之后继续晾干。

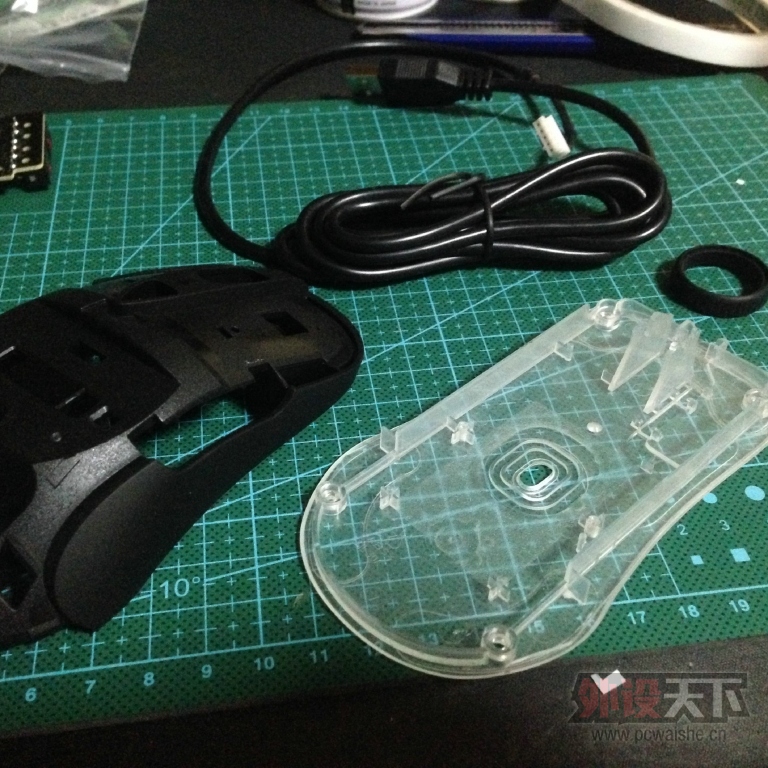

这个中壳（侧面是类肤质感的）跟透明底盘也是某宝淘来的，还有黑色的滚轮胶圈以及黑色的胶线（这些部件都是原装的，线序也不用改）。

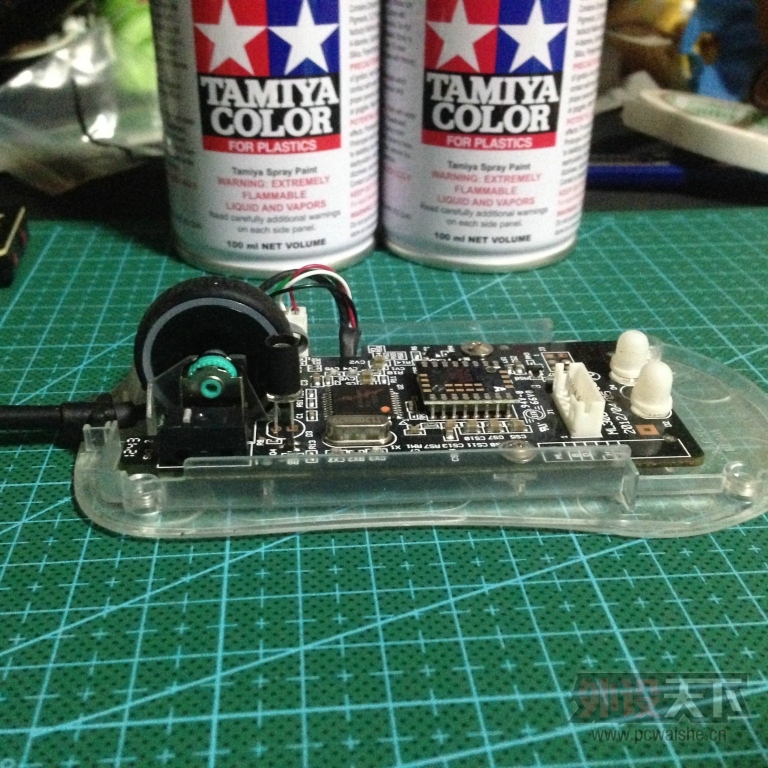

将主板固定在底盘上。

经过再一次的晾干后，开始将成品上壳以及小部件进行最后一次打磨了。

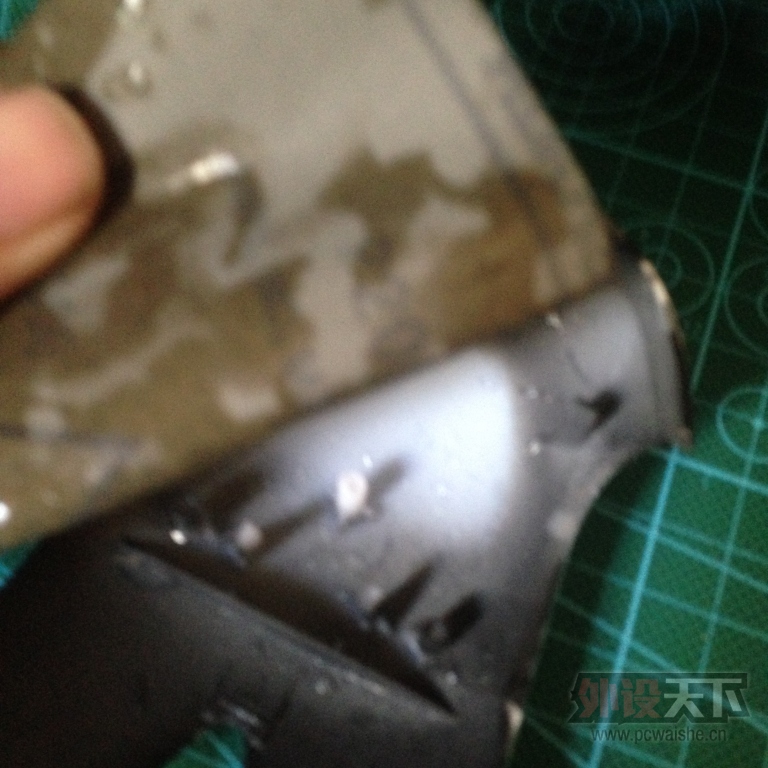

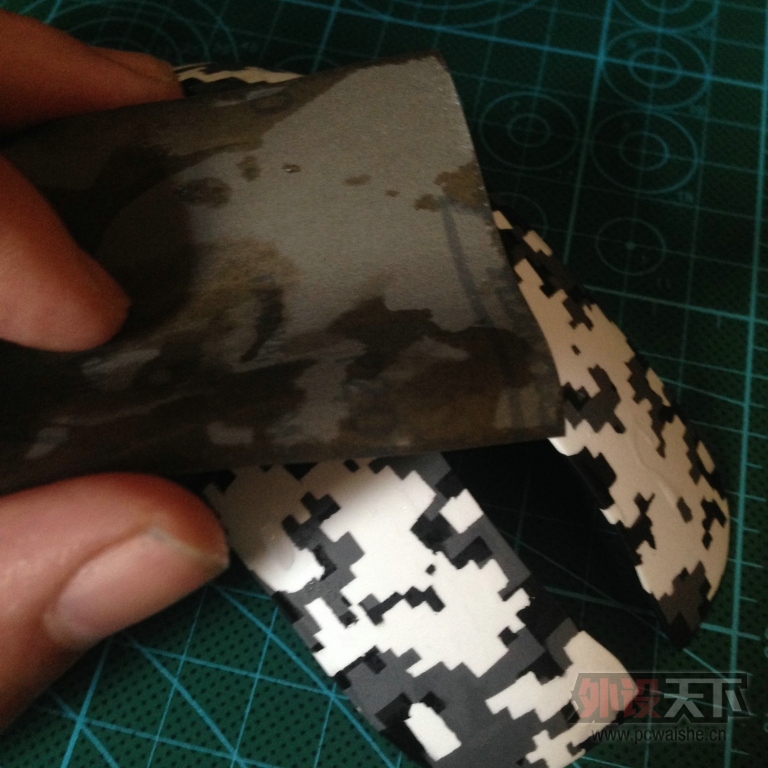

田宫砂纸2000目，沾水将保护漆表面不平整的地方细心打磨。


内侧也别忘了打磨，不然logo不会透光。其实这一步是我的失误，一开始应该在里面贴上一层遮盖纸，还好不是什么大问题，砂纸打磨掉里面的漆层就可以了，算是补救吧。

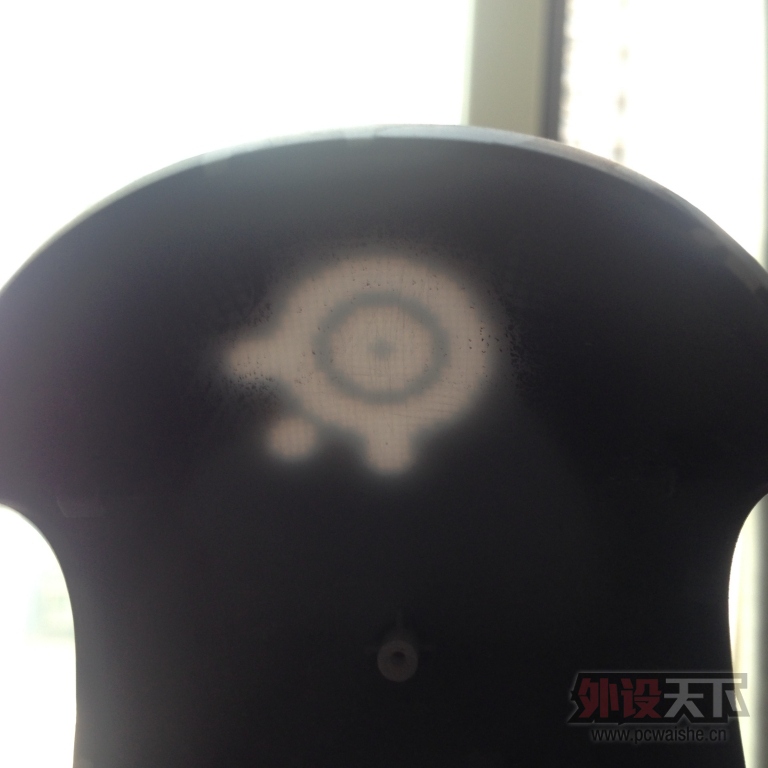

打磨完之后检查一下透光的效果。

然后用水洗干净晾干，开始打磨小部件的保护漆，洗净晾干。
接下来先将DPI指示灯导光条从旧壳子里取下来装到新的中壳里，再讲侧键以及中键装在新买的中壳上，别忘了一定要先装导光条，不然会悲剧。
最后将成品上壳镶在新的中壳上，基本就算完成了。


接下来将外壳与底盘和在一起拧上螺丝，上电测试，滚轮工作正常，侧键工作正常，左右键均无双击，呼吸灯工作正常。

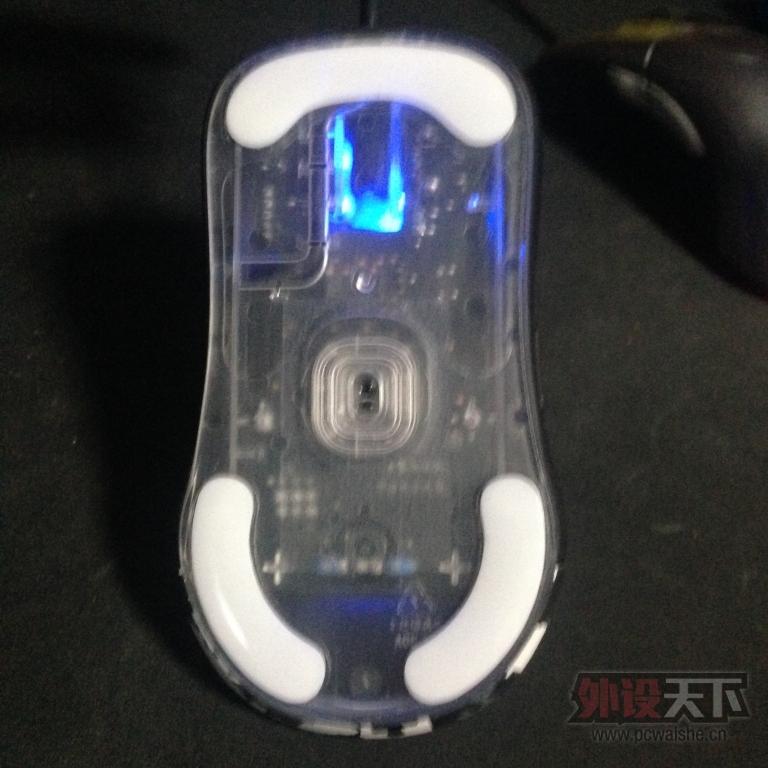

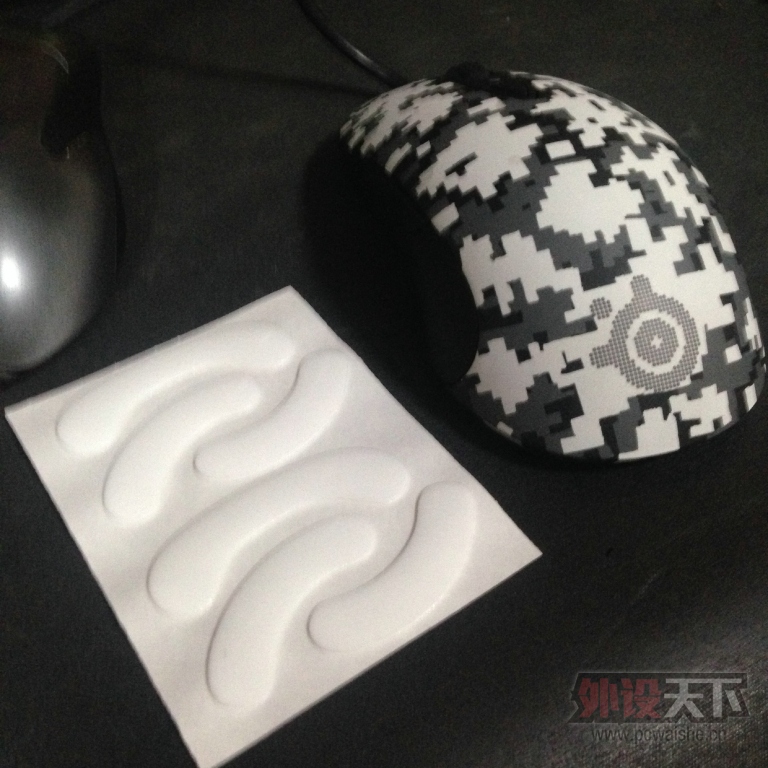

新买的火线脚贴。


我的滑板鞋时尚时尚最时尚~~摩擦摩擦


完美的45°角

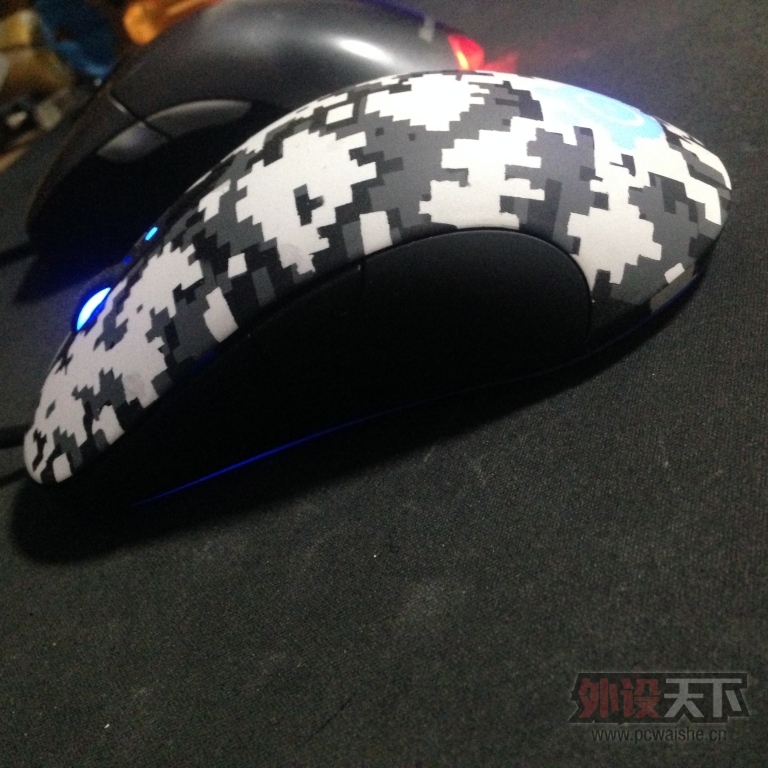

来张侧面特写

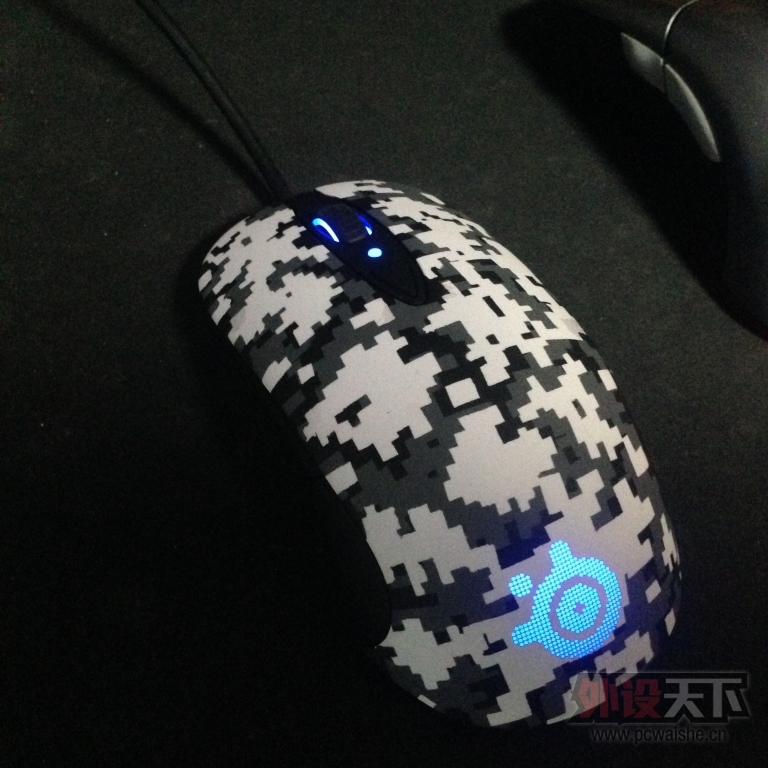

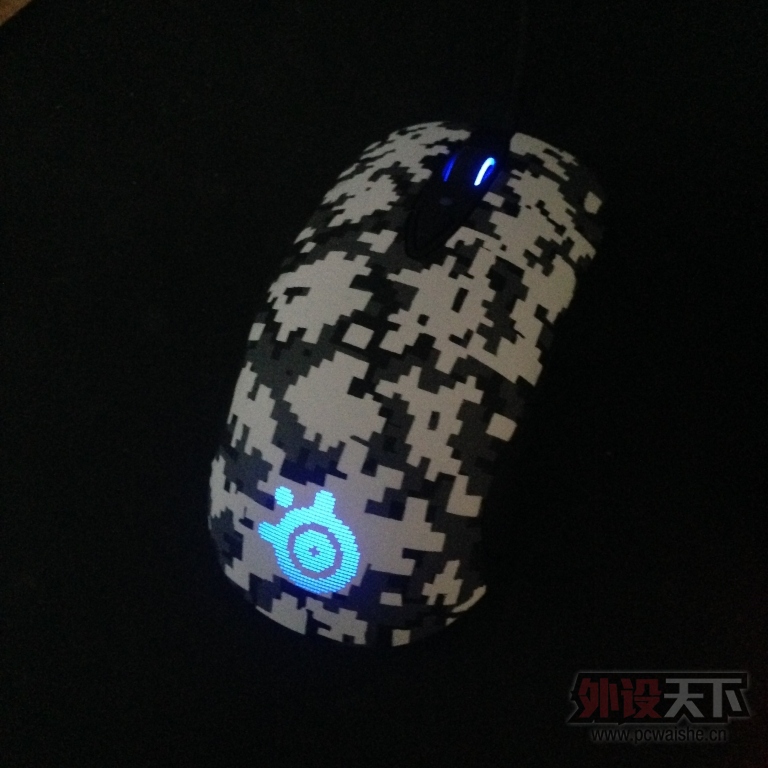

采用城市数码迷彩涂装，表面消光处理，低调而富有杀气，冰蓝色的灯光饱含了灵动感，纯黑的侧身坚毅刚强，透明的底盘未来感十足。（咳咳，我又开始意淫了）


写到这里不知道大家能否看懂了制作过程...数码迷彩这东西毒太深，制作起来折腾死了，谁让我喜欢呢。
下面请允许我小爆几张吧，没啥好东西不要笑话我了哈。

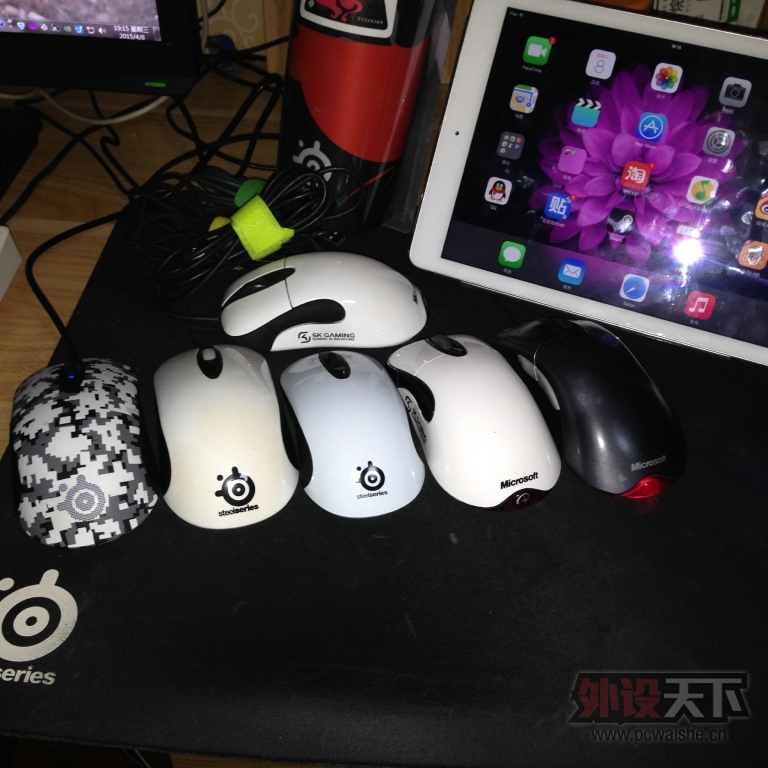

集合啦集合啦~猜猜左数第二只是啥？


有点拥挤哈

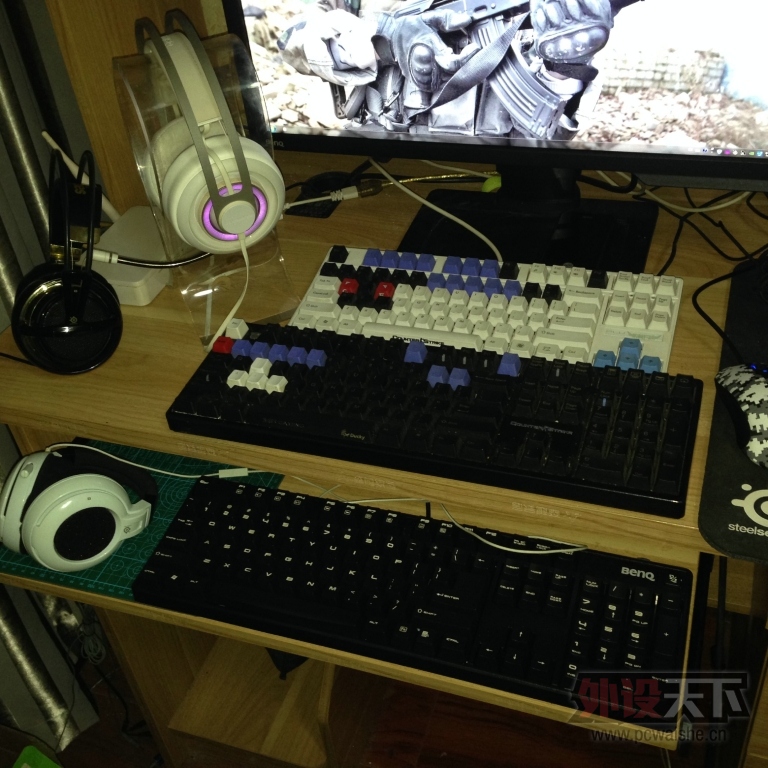

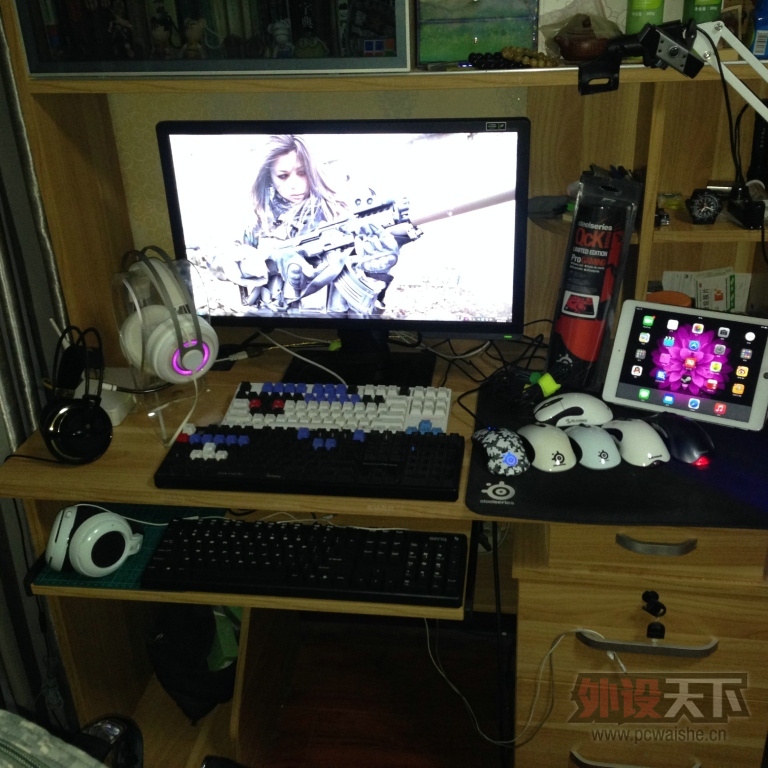

桌面部分小爆


谢谢大家~完结。
