赛钛客 美加狮 M.M.O.7 拆解及更换编码器（献给爱折腾的你）

wlandytex

某网友发给我的鼠标。他因为最近比较忙，让我练练手。这次主要是给大家讲解下拆解和一些换编码器的细节。鼠标的的编码器几乎失灵，前滚和后滚只有小刻度的移动。废话不多说，直接上图。

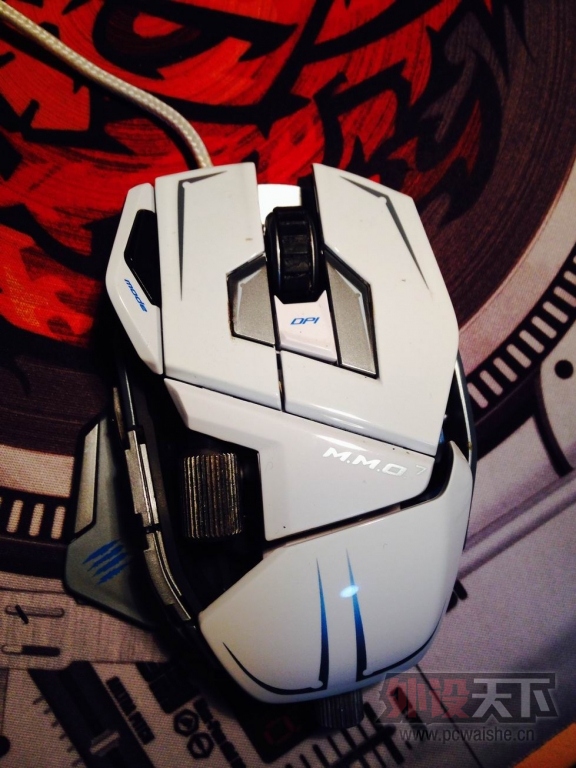

来个正面特写，雪妖版的。白色就是显逼格。

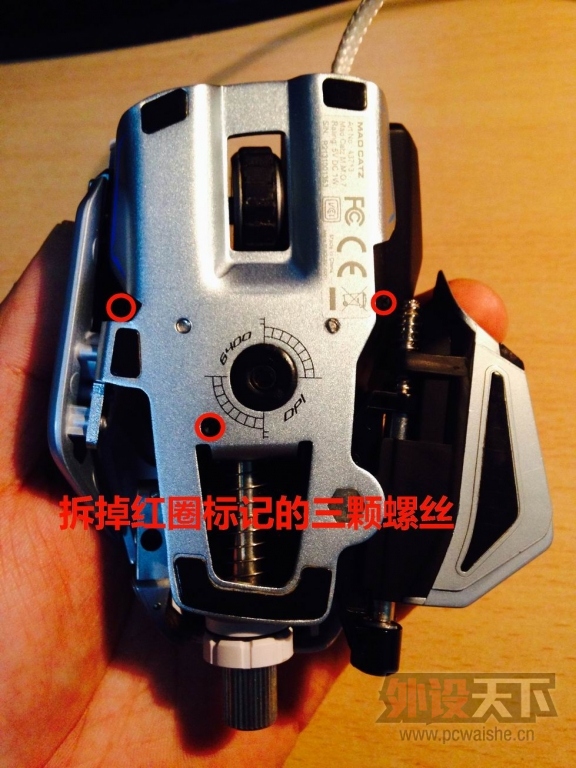

拆这个鼠标看这个特别复杂，其实就三颗螺最关键。我用红圈标记出来了。



将上盖从后方慢慢抬起，这里小心点。抬起后再向后抽拉一点就下来了。

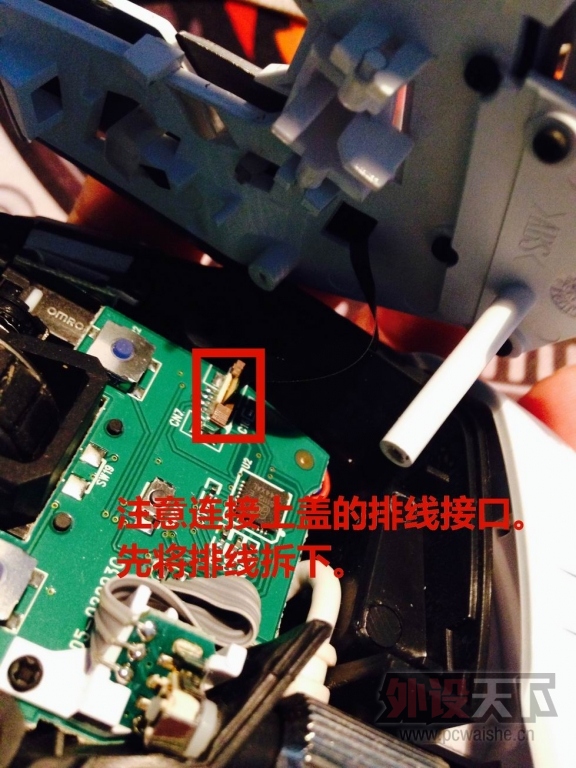

上壳打开后注意这里这里的排线。将这根排线取下来，上壳才算彻底拆下来了。



然后拆鼠标的上板。拆掉固定金属滚轮编码器的PCB支架，拧掉这两颗螺丝其实上板也就能拆下来了。在这里拆那个支架的时候要小心，别把旁边的排线碰断了。

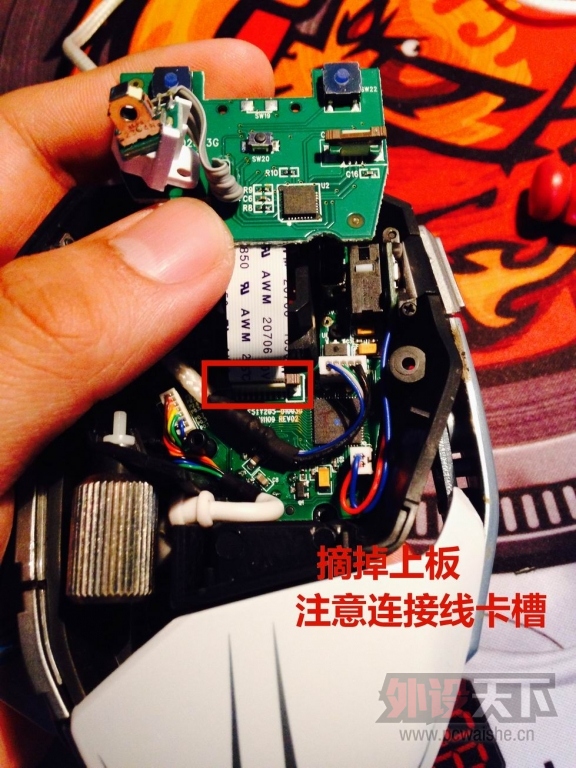

上板拆下后注意上板与下板连接的排线，这里把排线取下来。

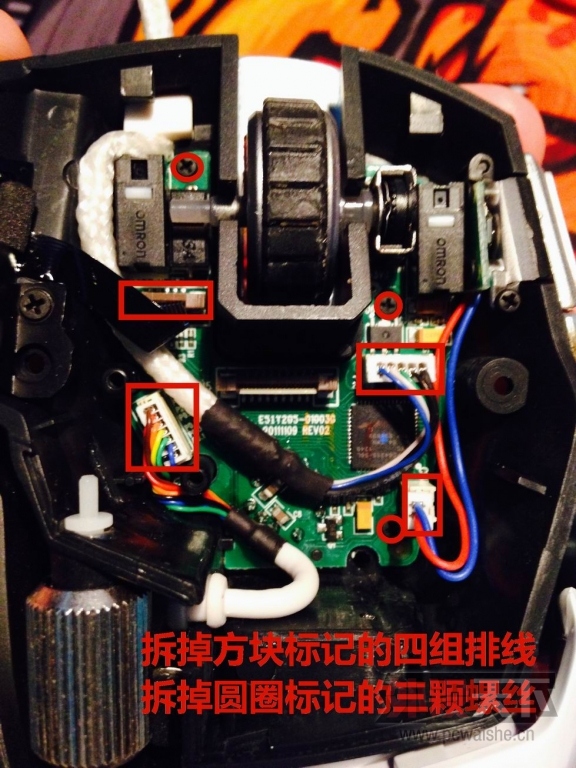

这里有些麻烦了，四组排线，三颗螺丝，要全部拆下来，拆螺丝简单，拆排线可就要小心了。拆下板的时候还有一点要注意，鼠标右键微动开关的右侧紧贴着是一个垂直的PCB小板子，拆鼠标下板的时候很容易刮到这个垂直的小板子。所以这里格外要注意。



整个下板摘掉后的特写。5个排线的卡槽。设计的够紧密的。

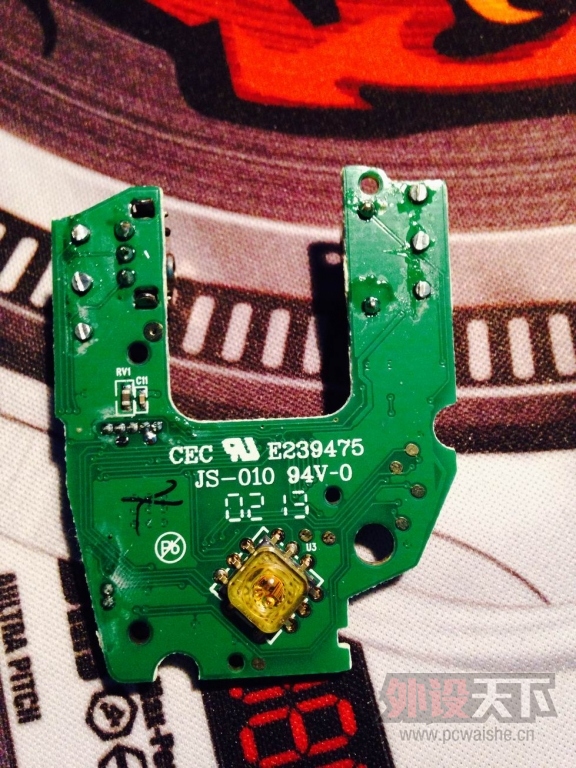

背面特写。飞利浦光头。叫人无法忍受的光头。MMO7这鼠标我滚动滚轮的小小震动都能让鼠标的光标在屏幕上跳。真无语了。微动的引脚被剪短了，鼠标板子与底壳贴合厚紧密的。



这就是我们要更换上去的7mm编码器。



微动特写，1000多的鼠标就配这种微动（D2FC-F-7N）。“良心品牌”。

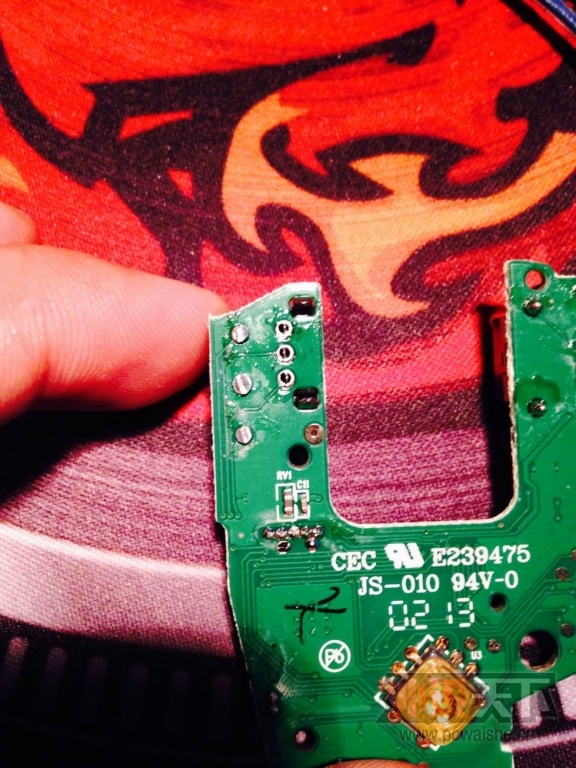

更换开始，先给编码器的焊点刷的助焊膏。

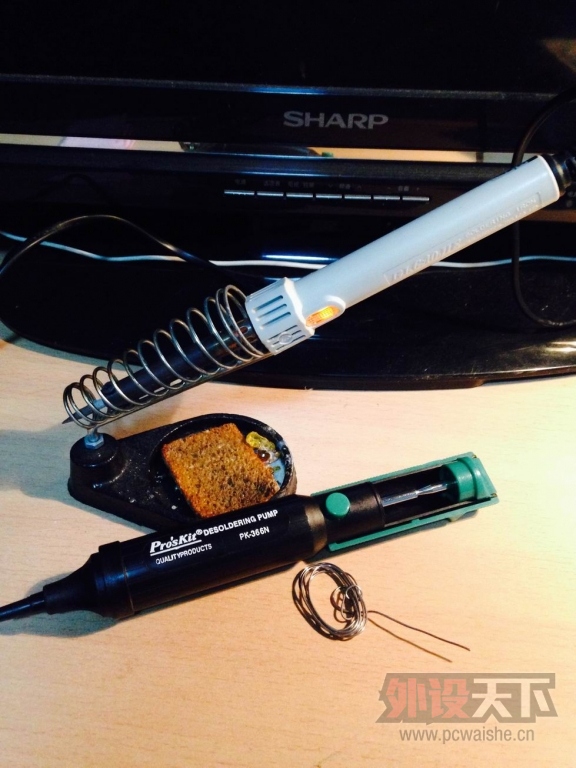

准备好老三样，烙铁，吸锡器，焊锡丝。我用的还是最便宜的广州黄花30W的烙铁，当年15块钱买的。用了快3年了，依然坚挺。

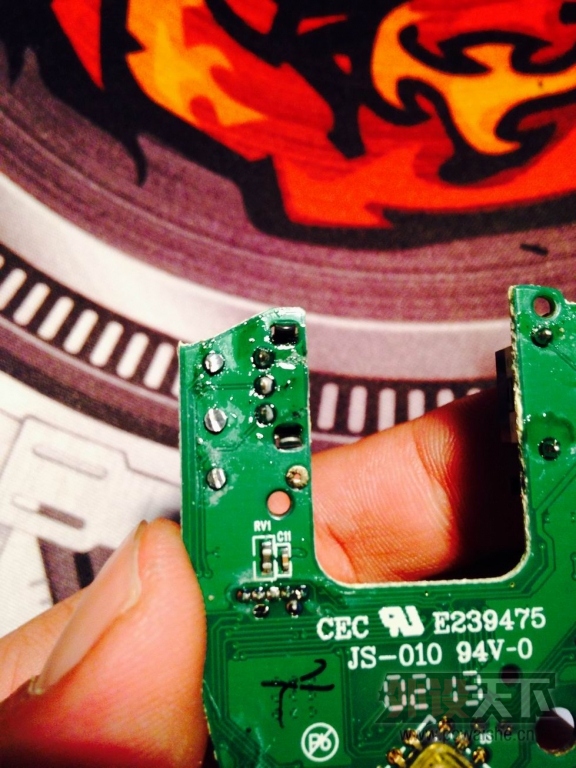

三个焊点清理的很干净。焊锡熔点低，很容易清理。

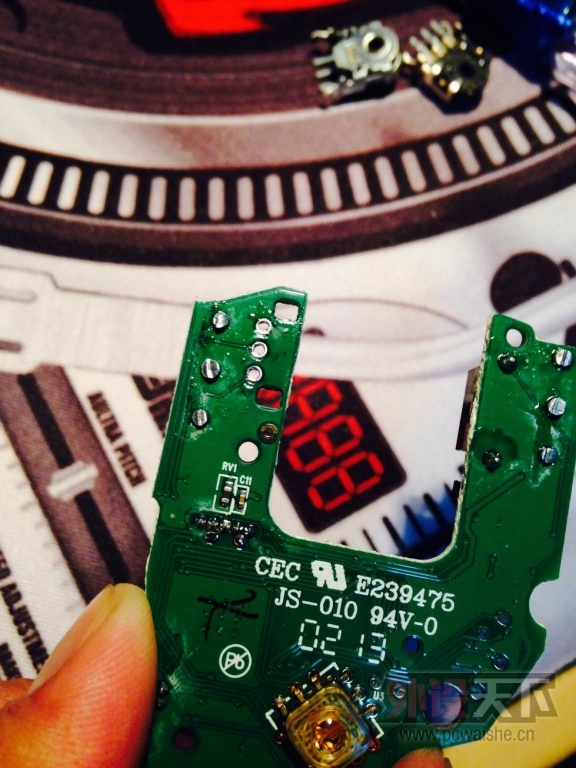

焊孔清晰可见，在这里要说明的是，本来固定编码器两个钳脚的焊点并不存在，感觉就是偷工减料了。两个钳脚算是硬卡在板子上的。固定不牢靠容易出现晃动的问题。



最后将新编码器换上，焊点看着还可以吧，不要以为三个点焊上就算完事了。最好将编码器的两个钳脚用AB胶或者是热熔胶彻底粘死，避免编码器使用当中出现太大的晃动。最后将鼠标怎么拆的在怎么装回去就好了，装排线的时候一定要小心轻拿轻放，鼠标内部空间小，有些排线插起来很难下手，所以一定要小心，弄断就麻烦了。就说到这里吧，感觉拆解配图的参考价值比换编码器的参考价值大，希望大家喜欢。

gato_shin

塞泰克主要是T螺絲沒工具難辦，其實很好拆，連腳貼都不用撕，好評
最近開始用銅絲球刮烙鐵頭，發現順手多了，之前的烙鐵頭白扔了

wlandytex

gato_shin 发表于 2015-4-1 15:55
塞泰克主要是T螺絲沒工具難辦，其實很好拆，連腳貼都不用撕，好評

拆这里没有任何T型螺丝，全部是小十字螺丝。

study

这鼠标好拆不好安，空间太挤了

gato_shin

wlandytex 发表于 2015-4-1 15:59
拆这里没有任何T型螺丝，全部是小十字螺丝。

我手上這套小扳手有T5H，國內成套的貌似連T6H都少，不知道為啥

wlandytex

study 发表于 2015-4-1 16:01
这鼠标好拆不好安，空间太挤了

就是好拆不好装。排线太多。

candy灬

换个纯色垫子吧~~换个纯色垫子吧~  受不鸟了~

gato_shin

wlandytex 发表于 2015-4-1 16:13
就是好拆不好装。排线太多。

這集成度比羅技的G500還高，G500只是有個配重倉礙事而已
