realzyf · 发表于 2015-4-11 15:30

本帖最后由 realzyf 于 2015-4-11 15:32 编辑

athlon1400 发表于 2015-4-11 14:44
在下电路知识为零~好在自认为动手能力还可以~飞线之类的不在话下~

键盘上控制LED灯的逻辑电路应该都是 ...

找了一下网上3850的拆解图看了一下，大概是键盘上面主控附近的某个三极管驱动的，不过找到的图都很小，看不清走线，理论上，找出哪一个管是负责win灯的，然后把它换成相反的管子就行了（例如NPN换成PNP）

athlon1400 · 发表于 2015-4-12 07:48

realzyf 发表于 2015-4-11 15:30
找了一下网上3850的拆解图看了一下，大概是键盘上面主控附近的某个三极管驱动的，不过找到的图都很小， ...

THX~

我回头再仔细找找~虽然我都知道三极管是啥？什么封装？

athlon1400 · 发表于 2015-4-12 07:49

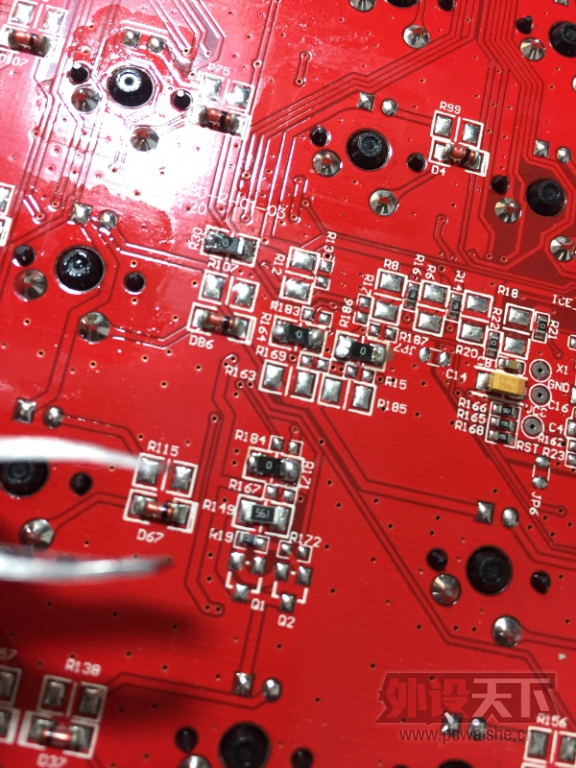

这张能看出来么？

athlon1400 · 发表于 2015-4-12 07:51

这张是正面~

athlon1400 · 发表于 2015-4-12 07:51

再来一张~

athlon1400 · 发表于 2015-4-12 07:53

图片是论坛上找的~风哥的图~希望别介意~

还不行的话，我就拆我自己的~反正迟早都要拆的

realzyf · 发表于 2015-4-12 22:56

athlon1400 发表于 2015-4-12 07:51
再来一张~

之前看到的也是这套图，清晰度不够，只能大概看到win键的led沿着键盘边缘走到主控附近，具体看不清。
你可以自己试试看看
拍照的话可能要拍几张局部的清晰图再拼起来才行

ewei57 · 发表于 2015-11-1 10:44

非常棒，看完我现在在采购东西了，准备验证了，不过感觉2A一个应该确实足够的吧。

@gmail.com · 发表于 2015-11-1 10:49

手活不错

ewei57 · 发表于 2015-11-2 21:33

本人新测，总共材料大概花了15块钱，已焊接完成，完美灯控，不过刚开始焊完之后还以为是LED灯坏了，原来是焊电阻的时候要多注意，因为一下子焊太多，容易忘了两头都焊，多检查两遍就好了。
由于只有4个透光键帽，原始键帽透光不好，先将就等坏了再换一套透光的。
