前言
你说这春暖花开（X8有你）、阳光明媚的就容易手痒，摸摸这摸摸那总觉得不爽。看过luckybird版主的一些加灯帖子，那个手痒啊。心理想着不就是一串灯泡一个电源几个电阻么！对于理科生来说这都不是事好么！于是乎，在X宝上买了一百多个LED和几个电阻，拿起电烙铁说干就是干！！先给你们看看实物图。
没错！！你看见的没有错！！就是NOPPOO LOLITA 87！！！自身不带电路！飞线加灯！
春哥说要有光！于是乎世界上有了光！！看到没！我的LOLITA可以发光！还是可以控制的！！常用37键亮起！！duang亮起了38个键！全键盘亮起！！duang亮起了88个灯！！不要问我有没有数错！就问你有没有很炫酷！有没有心动的感觉！！是不是很想动动手！！
不要激动。。看官们继续往下看。这是一个失败案例！！
正文 3月19日 晴 这是一个晴朗的下午，快递哥哥的一个电话让在实验室忙碌的小白同学兴奋了起来，因为小白同学知道，这是他的玩具到了。挥手脱去实验服，摘下手套，洗个手，擦一擦走下来楼。拿到快递，他做了一个艰难的决定！要不要翘班？？这是恶魔的思想！但是小白同学屈服了。。。这是噩梦的开始。。那一步一步都是魔鬼的步伐。。走向了不归路。。。。
几个1N4007整流二极管 100个白色LED灯 一个3V纽扣电池 一包飞线

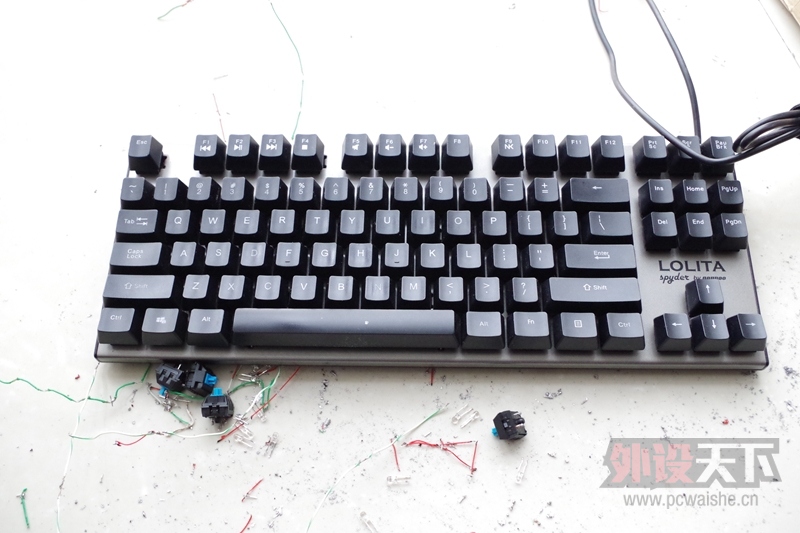

准备好这些以后，小白同学摸出了K30给LOLITA拍了一张照，因为他知道，再次盖上键帽的时候将不是这个样子了！
捅开菊花，没有灯路，这是小白同学早就知道的。早在第一次捅开菊花换轴的时候就已经发现了！！

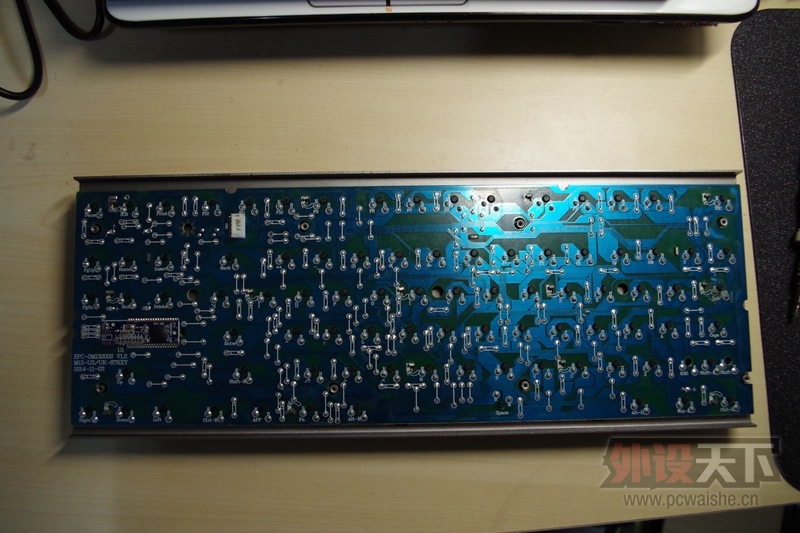

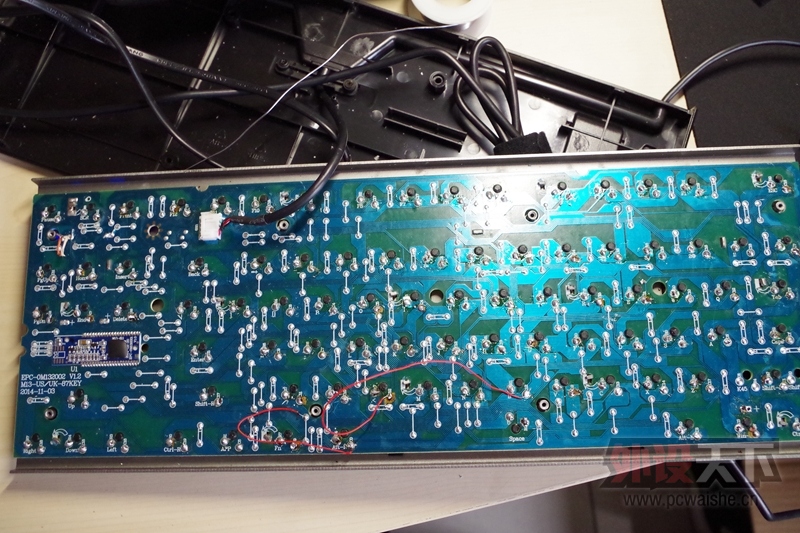

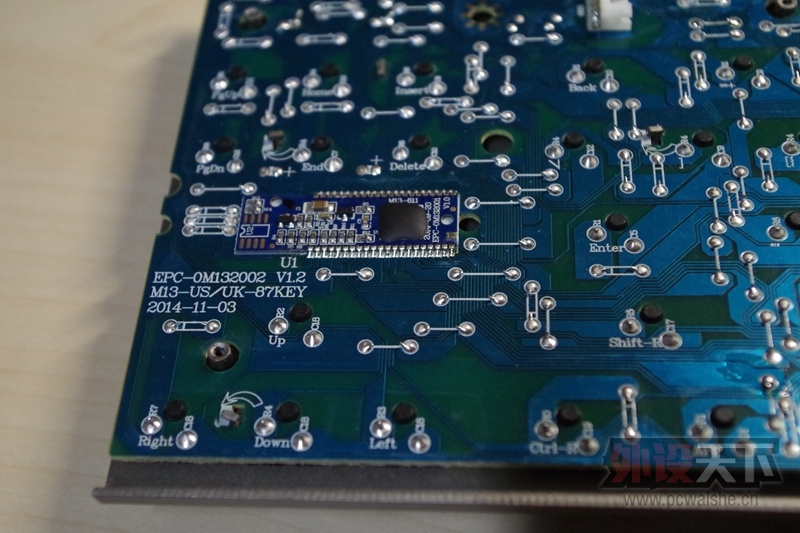

拍一个板子的身份证留个纪念（好像和贼鸥是同一家的）

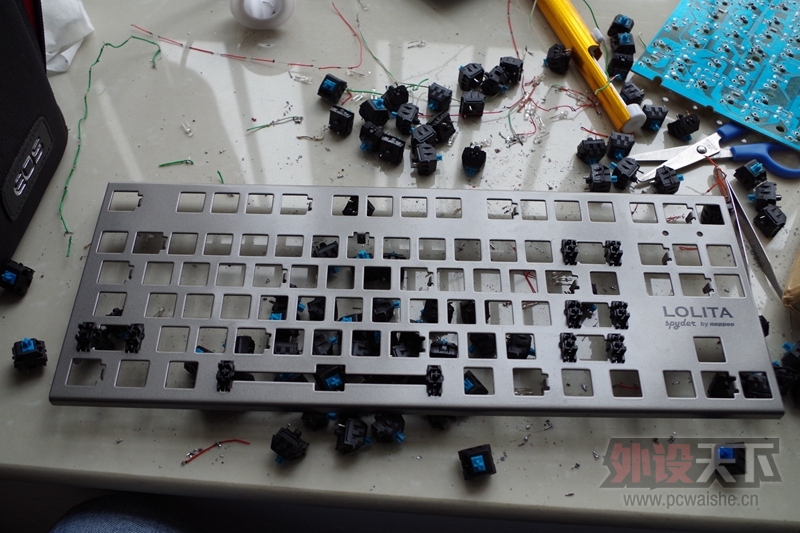

这次我已经想好了！卸下PCB板，飞线加灯！男人不怕苦！男人不怕累！也就一个个轴慢慢地吸焊么~经过两个多小时的奋斗！天都黑了。饭都没吃。小白同学卸下了所有的防备，见到了LOLITA的内心。
PS：吸焊的时候拍不了照，见谅！此处说几点心得教训。廉价焊枪的温度不是特别稳定，有些不够高。轻触焊点有时候会难以融化，切勿用力压在焊点上！不要问为什么！我不会告诉你。1秒不到的时间。印刷电路的脚翘起了二郎腿。。露出了黄色底裤。。。应该小心慢慢融化，然后轻轻滑动，保持焊点的锡融化，然后将吸焊器直接抵在焊枪头部吸一口！吸焊器的前段虽然也是塑料，但是这个塑料很强大，很难融化的，放心使用。

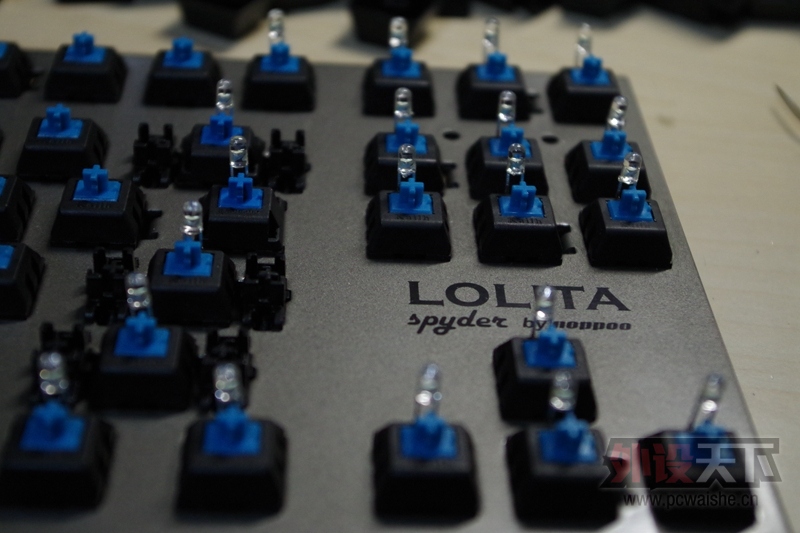

瞧~！这些小家伙一个个长得多么的俊俏~小白同学一个个地将LED灯装在了轴上。。为了防止飞线的时候这几个小家伙会乱跑，特地掰弯了针脚。
飞线思路！LOLITA的WIN键是可以亮起的。SCR LK键也是可以控制一个指示灯的！那么是否将常用37键和WIN键串联不就可以控制了！电压应该没问题，顶多亮度低一些。其余的40键串SCR LK的指示灯，实在不行就用电阻飞线USB口取电。
于是乎说干就干，先将37键串联起来，再等PCB盖上以后串联在电路板上。
这是飞好的线图，先不要急着吐槽。。。既然已经说了是失败案例，等下会说明这里的错误之处的。。。不要看此处只有那么两张图，这里已经是工作四五个小时以后的东西了。。。工作量之大，实在大，确实大。
图中的红色线是漆包线，外包绝缘漆，只需用焊枪一烫就可以露出内部的电线。 飞满87键键盘大约需要四米长，建议买长一点，以免不够。（绿绿的线是网线剪出来了。。。我的飞线不够用了。。。） 飞线的时候，应该飞几个拿纽扣电池贴上线测下是否有失败的地方，以便及时补救 由于飞线的时候针脚压在轴的下方，这使PCB板和轴之间的间距变大了 盖上PCB板的时候会比较困难，且不能完美贴合

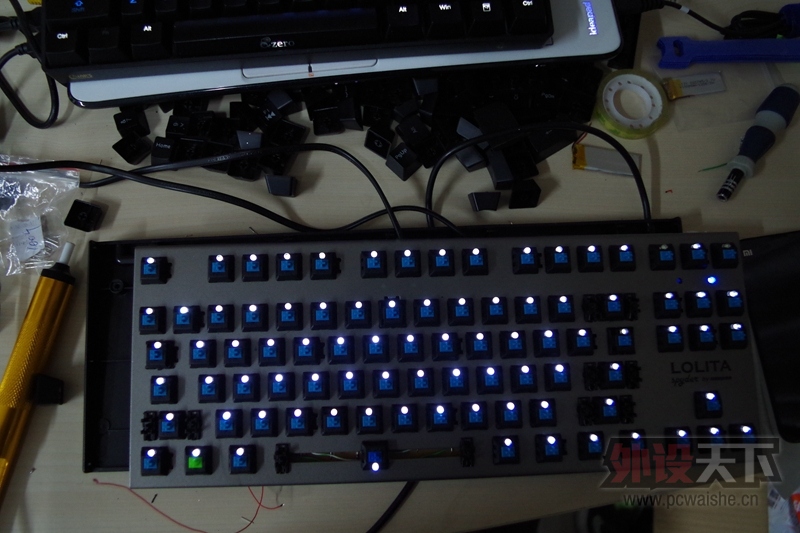

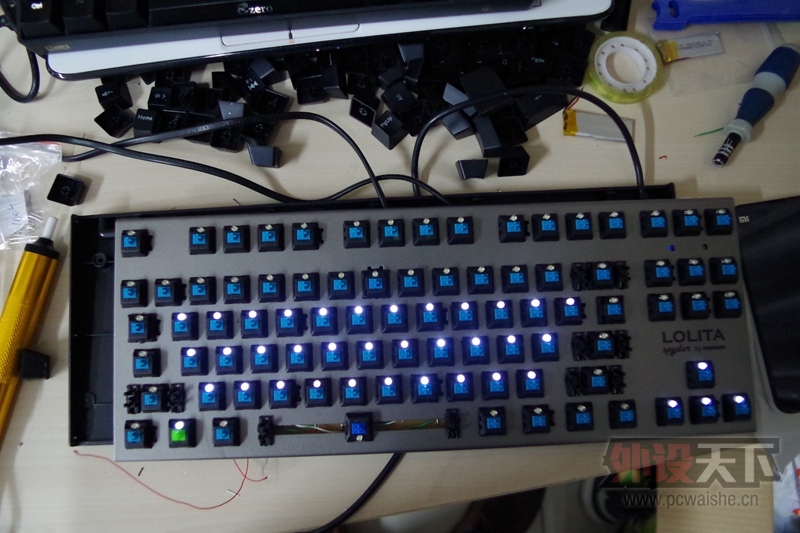

盖上PCB板，一个个重新焊上锡，将飞线接上LED灯。duang~！世界上就有了光！于是又了帖子最前面的两张图。我还特地将WIN键换了雷蛇绿，绿骚骚的！！
小白同学在内心这个激动啊。。。差一点就直接盖上后盖合上了。。。做个一个理科生，怎么能这么马虎！！于是乎拿出了键盘测试软件

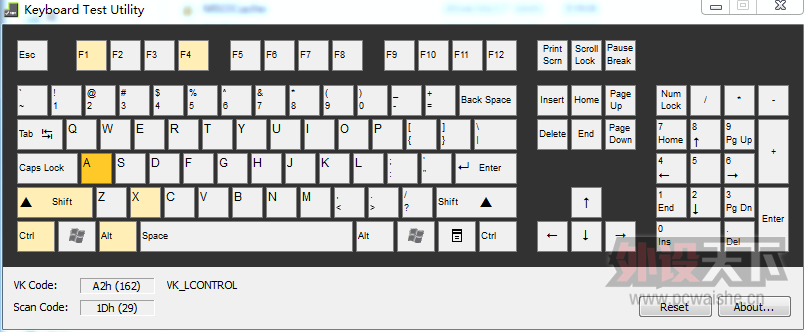

我只按了一个F1。。。。F1和F4一起出现了。。。。检查下来多处串键。。。。顿时天黑了。。。
心中千万头草泥马跑过。。。
天空灰的像哭过~离开你以后~云没有更自由~~~~
在外设天下LOL群里多方帮助下，确定了这是由于LED灯掰弯的针脚引起的电路短路引起的串键。
（感谢僵尸与亡灵！要不是你们。我还决定第二天洗板子看看能不能恢复的。是你们拯救了我，。。。顺便盗僵尸一张PCB板的图片）

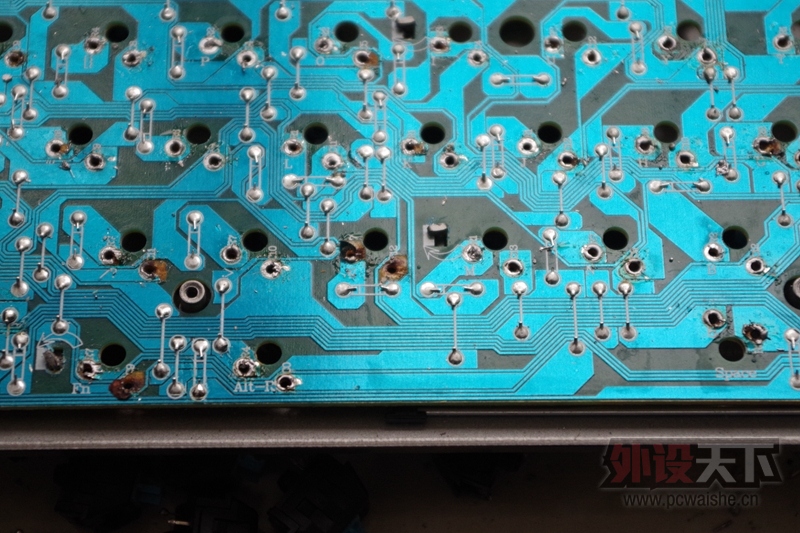

此图曲子 RGB(245, 245, 245)">aalfz处

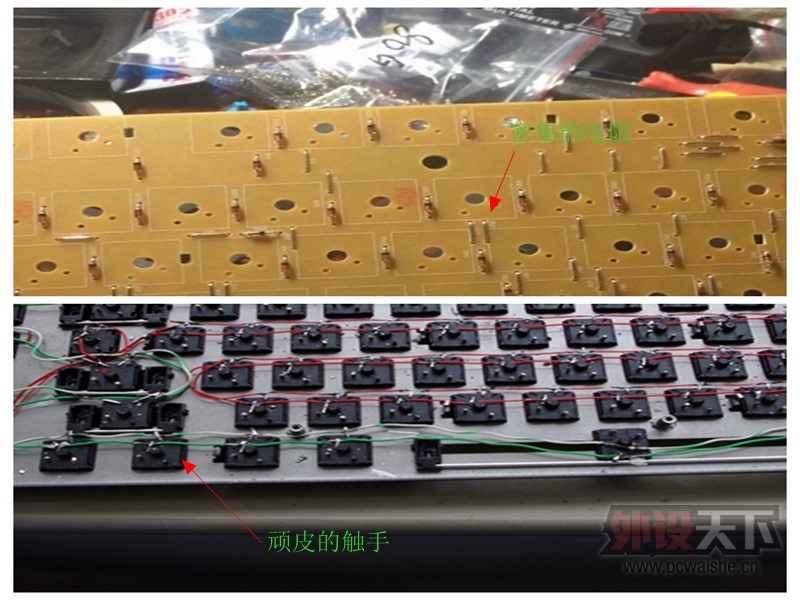

LOLITA的PCB板的另一面也是这个样子的。我们可以看到顽皮翘起的一根根电阻，且不是贴片电阻。只要稍微超出白色框框的轴体的范围就极其容易触碰到PCB板上的电阻，就会引起短路串键。再次回顾此前的飞线图，是否觉得那些LED的灯脚是不是过于肆无忌荡了。。。。。。。。。。满满的都是泪。。。那么串键了要怎么处理呢？？？对，，你猜的没错。。。一个个再吸焊。一个个卸下来。。。做好绝缘工作。。。一旦做不好绝缘就又会失败。。。于是乎我开始卸了。。。。路漫漫其修远兮。。。。
就是这顽皮的触手碰到了密集的电阻导致的短路串键

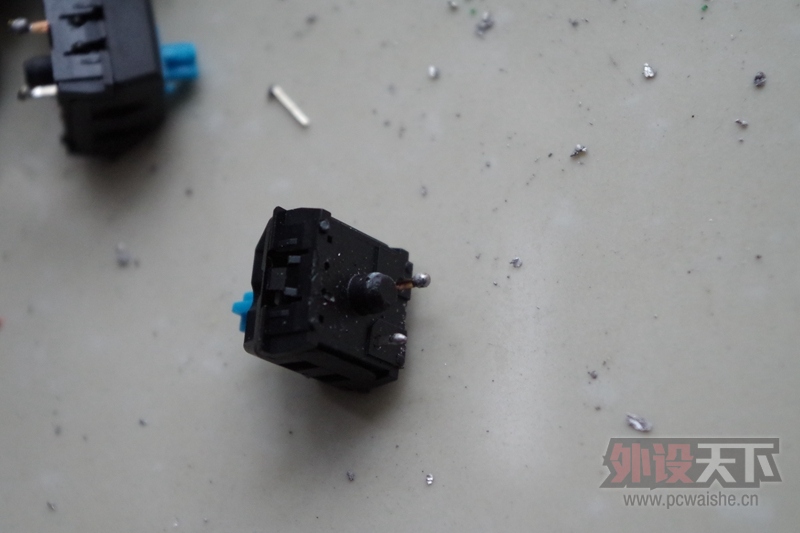

再次吸焊的心情是沉重的，手法是粗暴的。。。那一个个捅破的菊花。露出的黄色的PCB板的肉是对暴力无情的控诉。。并且我不会告诉你PCB板以及被我掰的有些翘起来了。。。
我知道这一切都是我咎由自取。。手贱就是手贱。。与他人无关。。我的乱拆乱改的行为不配得到原谅，我造成的后果已经难以挽回，但我想继续用这把键盘，必须要修好这把键盘，这是我办公室打字的键盘。至于加灯，还是日后再说吧。
粗暴的扯去一根根的飞线。。。剪掉一个个针脚。。。拿出LED灯。。。
卸下所有的轴体
为什么要卸掉所有的轴体？？因为吸焊的时候吸不干净的针脚会比原来的粗，且有些会有弯曲，强行加PCB板会使针脚压弯。
加上常用键的轴体，使用一下，如果有手感不好的丑轴可以立马替换。小白同学的LOLITA混了cherry青、凯华青、雷蛇绿。。。。个人比较喜欢雷蛇绿的手感，轻，且段落感不错。清脆~
又是几个小时过去，终于将轴体重新焊上。。两处已经无法使用。。。只能飞线处理。。。
PCB板取下再盖上的时候，一定要小心，因为歪掉的针脚很容易抵住PCB板，导致PCB板盖不严，针脚歪曲 低端键盘鼠标的走线还是比较简单的，只要根据印刷电路找到下一个焊点，使用飞线连接试验，如果有效果，直接飞线连接即可
经过两天多的辛苦奋斗，LOLITA终于恢复了使用功能。回到了可以使用的状态，只是这电路板再也不能乱动了。。。心酸手累。。。饭也没吃。。。求安慰。。。打字也打不动了。。。
总结： 1.吸焊必须要小心，要慢，切勿用力压在焊点 2.吸焊点锡少一定要加锡，不然焊坏焊盘也吸不干净的 3.飞线一定要注意布局，切勿短路。 4.吸焊过的轴体上会有锡残留，塞进轴板的时候小心，别歪了针脚
最后，拆机有风险，加灯请谨慎！！ LOLITA可以用FN+WIN 控制37键 用SCR LK控制其余40键，有兴趣的同学可以参考这个走线方案~！记得加白灯~白灯比较好看~！
不要同情楼主！！同情楼主地说楼主你真帅！！想表扬楼主的说楼主你真棒！！！加个2分就更好了！！！要是能加个精给广大小白们当一个负面的榜样就更好了！
PS：SCRLK=scroll lock （滚动锁定键）计算机键盘上的功能键，按下此键后在Excel等按上、下键滚动时，会锁定光标而滚动页面；如果放开此键，则按上、下键时会滚动光标而不滚动页面。
|
