牧马人MINI换微动，差点阴沟里翻船

学霸成渣 · 发表于 2015-3-16 20:45

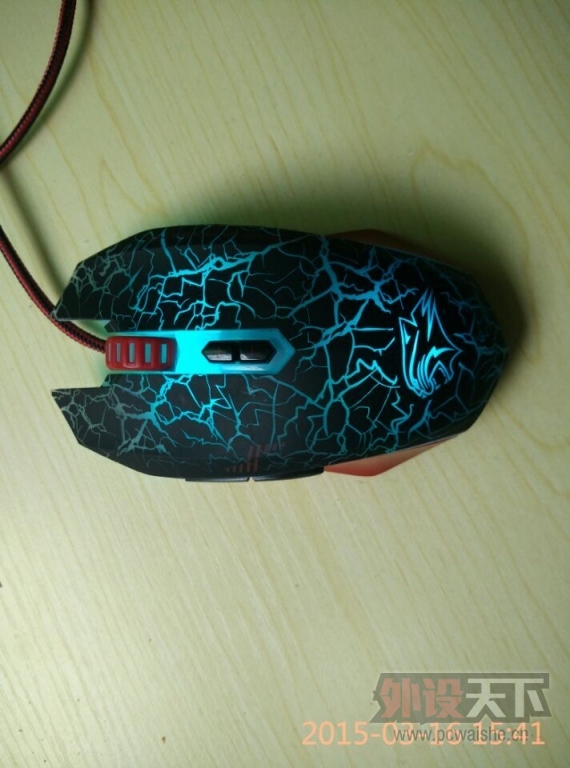

身边朋友都是克鼠标的，死在他们手里的鼠标能排长队了，为什么有的人用了辣么久也没用坏过。这次朋友的牧马人mini又挂球了，扔过来让战复，nm..
心里想着牧马人一代折腾过几次，来个小一号的应该没压力，于是操刀上阵。。。拆了半天没拆开，汗就下来了
网上找了下，都没什么拆解。最后只能暴力拆，用了硬掰法，壳子倒真的下来了，也没伤着筋骨，这牧马人mini咋这么贱

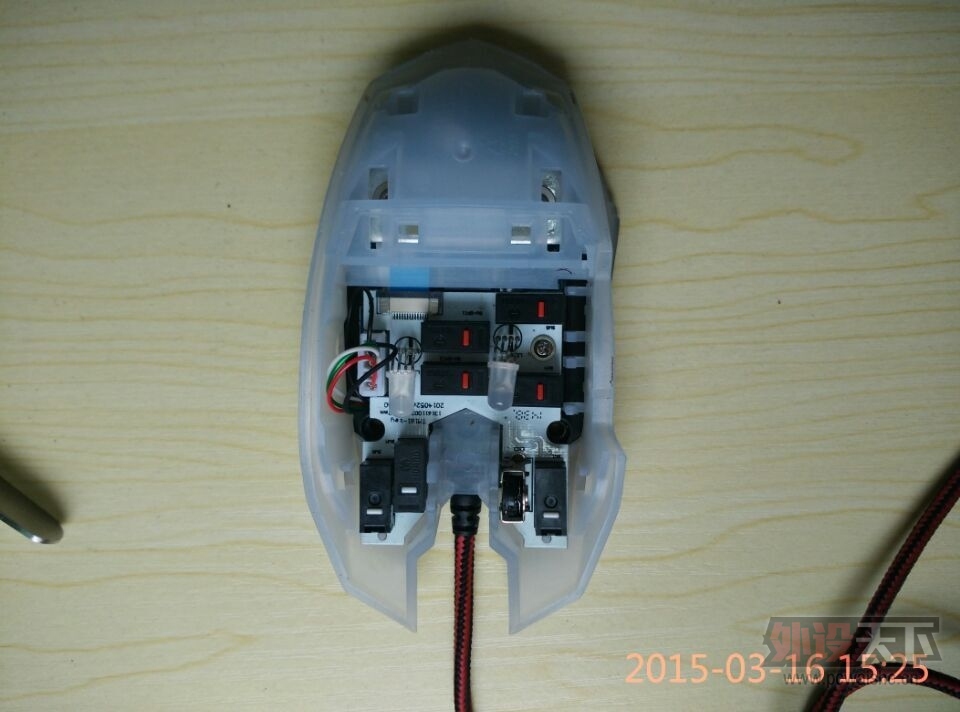

零件一字排开，mini的背壳中壳都是卡隼固定，也没什么着手点，所以特别难下。

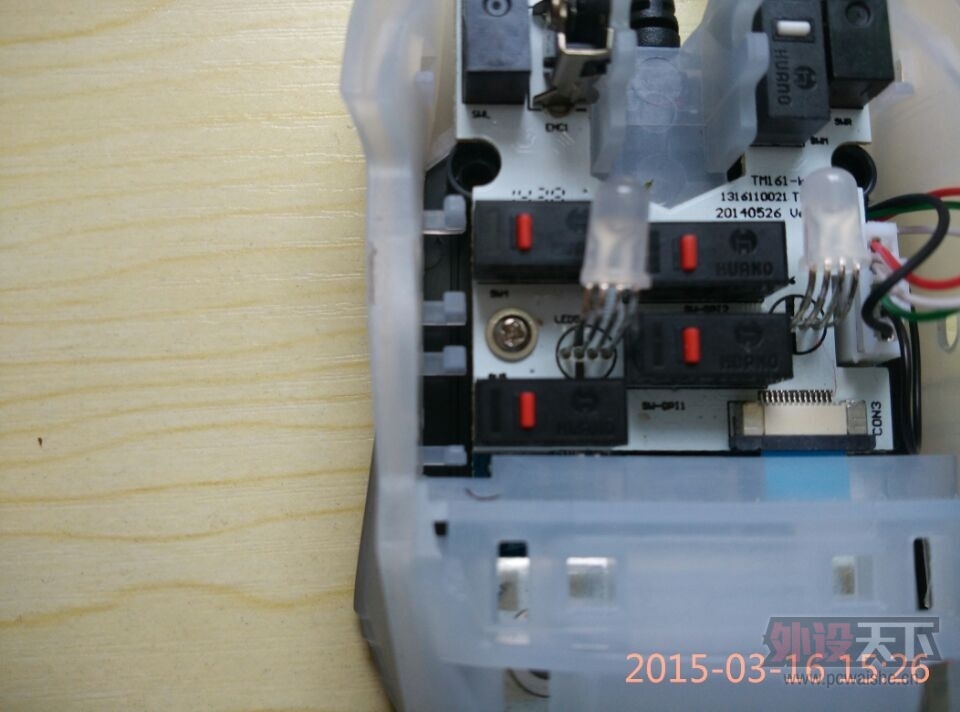

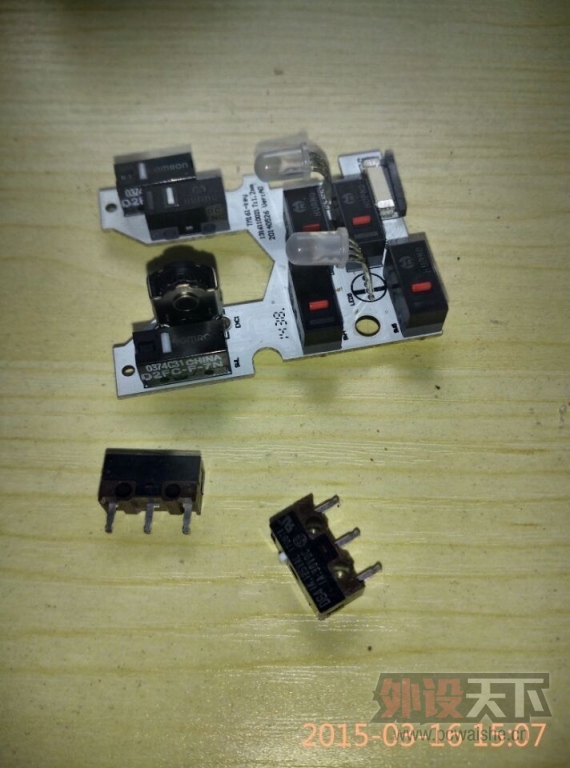

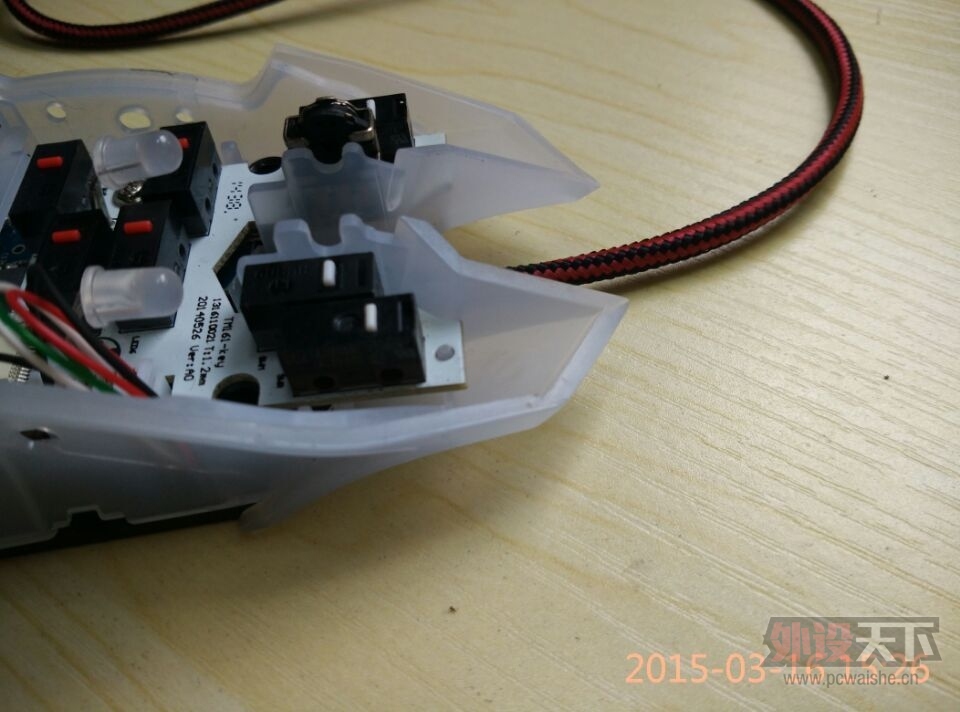

微动基本都集中在上面的副PCB板，左右键原装的欧姆龙D2FC-F-7N。侧键中键都是华诺

现在是左右键有问题，厚道点直接上DG4白点。

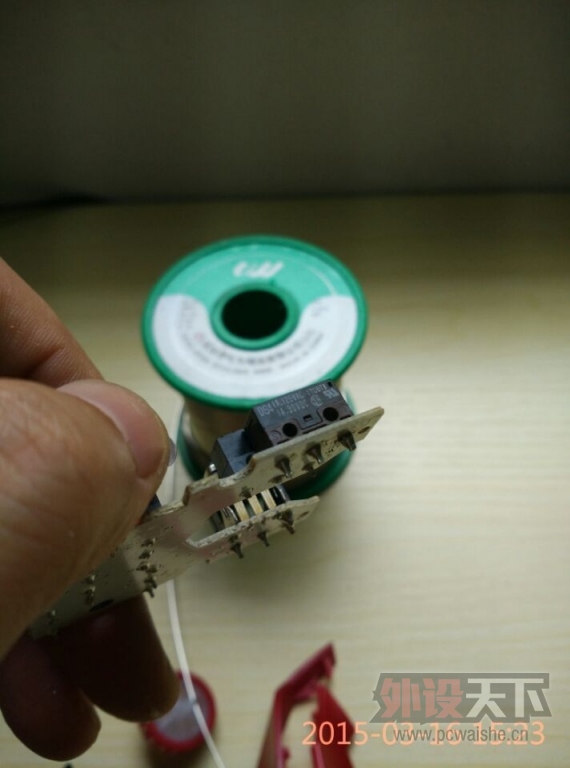

焊好后准备装上去，小心插上排线。

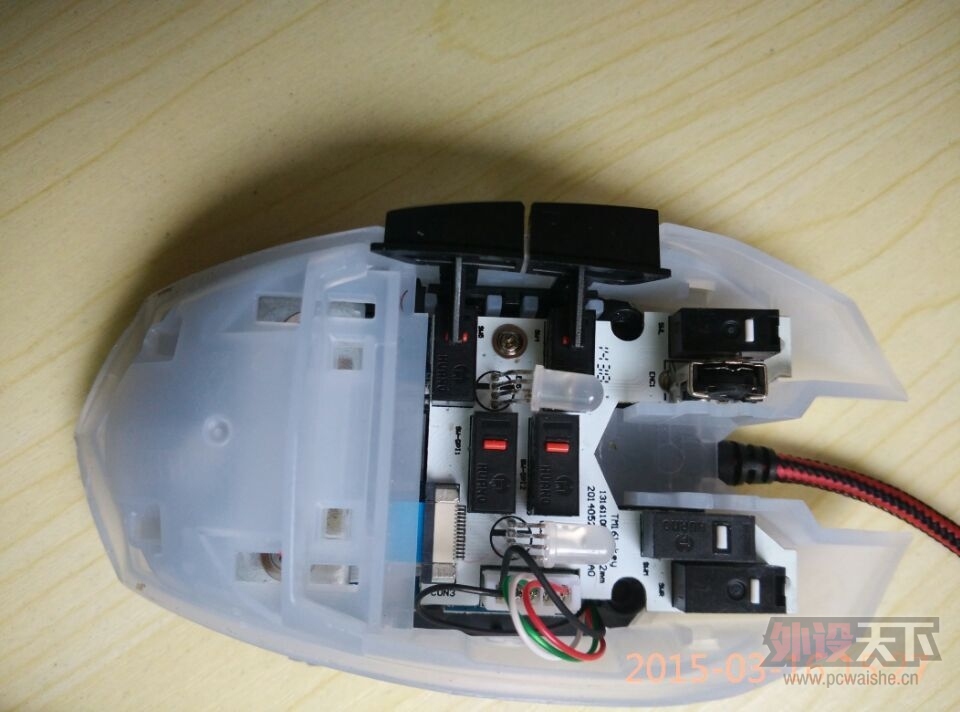

然后依次装上滚轮和侧键。

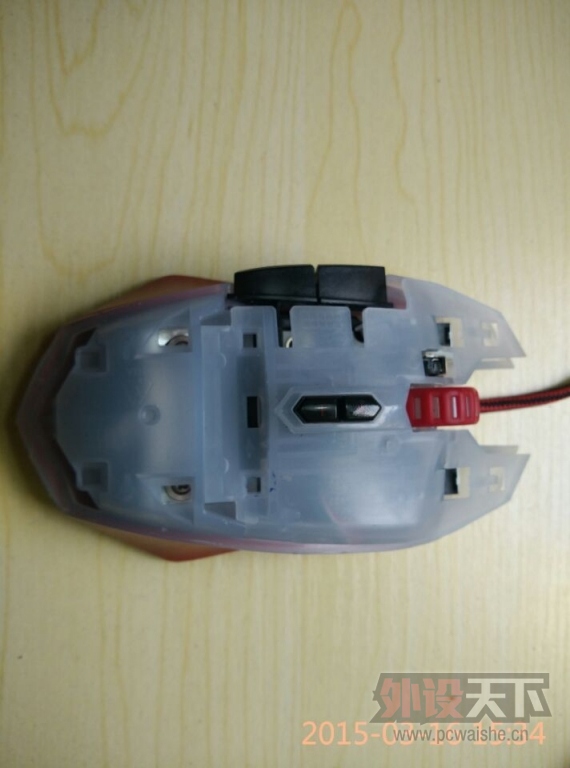

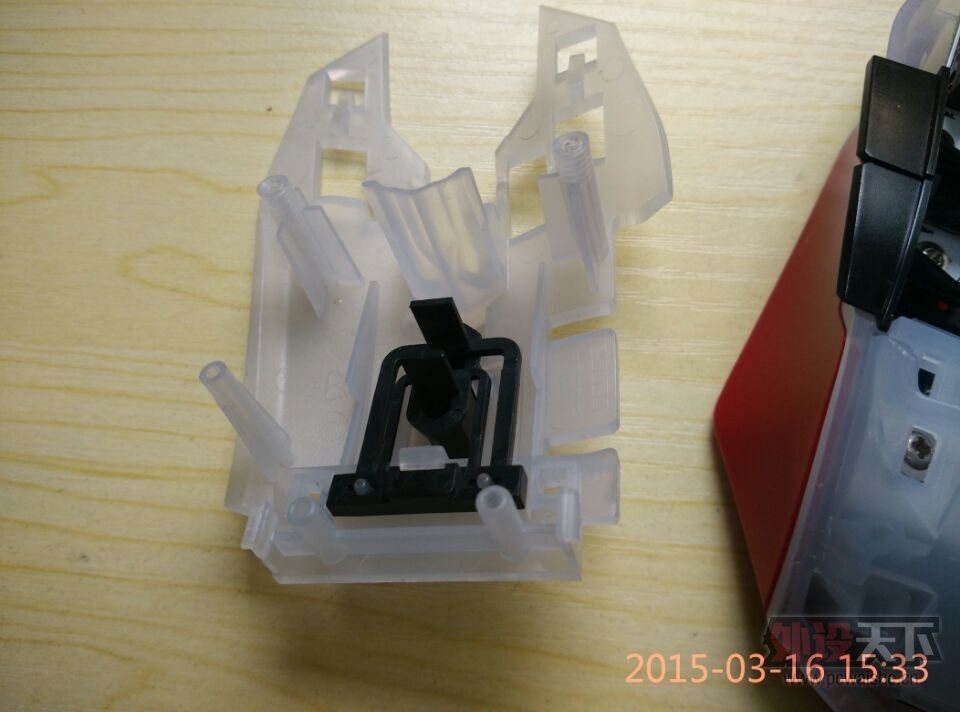

再装好中壳，MINI的构造和牧马人一代是不一样的，和二代基本一致。

最后全部完成，通电亮灯！

——为毛按键没反应？当时汗就下来了。于是重新拆开看板子和焊点，完全没有问题，手头万用表又坏了，都不知道电路是哪里出的问题。
没办法只能搭线一个一个试。（这个过程就不上图了，都没心思拍照了）

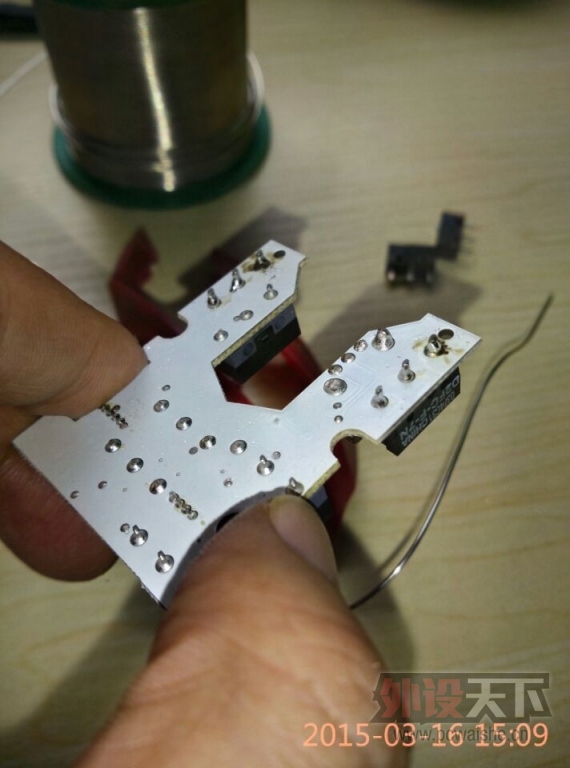

结果证明确实是微动那边出了问题，但是焊盘是肯定没掉，没办法只好拆了焊检查，又搞了半天，终于发现原来是过孔里面的镀层没了，这都行，还用了吸锡器呢，下微动也没什么异样啊，达尔优这板子。。

最后在微动脚上绕了好几圈铜丝加锡才导通电路。
不说了，我得去歇一会。。

GzSo · 发表于 2015-3-17 09:19

坏球了？贵州？

kevinforwto · 发表于 2015-3-16 23:02

微软灵趣鼠拆数据线坏过孔了。。

Zero2006 · 发表于 2015-3-16 20:59

确实，拆微动很容易弄坏过孔

w13089633466 · 发表于 2015-3-16 20:49

卧槽这货这么小啊？

study · 发表于 2015-3-17 12:44

有钱人啊，直接换DG4 微动。工具也强大

凹凸游侠 · 发表于 2015-3-18 15:42

楼主被牧马人玩坏了

清风血月 · 发表于 2015-3-18 15:59

楼主被牧马人玩坏了

hejingyang01 · 发表于 2015-3-18 19:33

你这个颜色的挺漂亮

kobi541 · 发表于 2015-3-19 00:07

牧马人的模具是比较复杂，1代还好
