用了7年的海尔键盘，洗洗更健康（码了一天了）
50
38631
楼主
本帖最后由 公主 于 2015-3-18 08:56 编辑
7年了，整整7年了，刚进大学时买的海尔电脑（楼主人生的第一台电脑）虽然现在不用了，可是还放在家里，给家里的老人上上网，和电脑配套的鼠标早已不在，可是键盘依然坚挺，只不过长年累月的不清洗，不使用（老人不会打字），键盘布满了灰尘，正所谓流水不腐，户枢不蠹。这键盘竟然“堕落”到了如此。
比网吧的键盘还脏，鼠标因为经常抚摸，所以还行。“朽木不可雕也”，这么脏的键盘，如同朽木一般，连打字都不能使用，但是它曾陪伴楼主征战war3，从打不过简单电脑的新手，到现在单英雄虐疯狂电脑（有兴趣可以讨论）的老手（高手谈不上），所以楼主决定要化腐朽为神器，帮它洗洗。

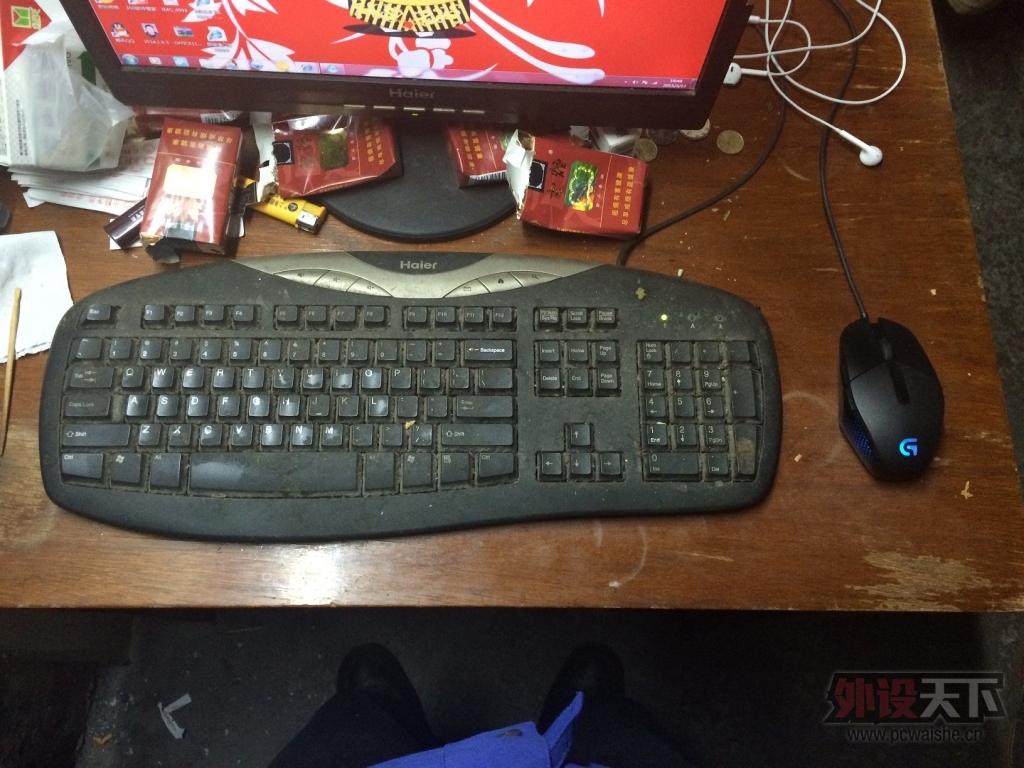

厚厚的一层灰

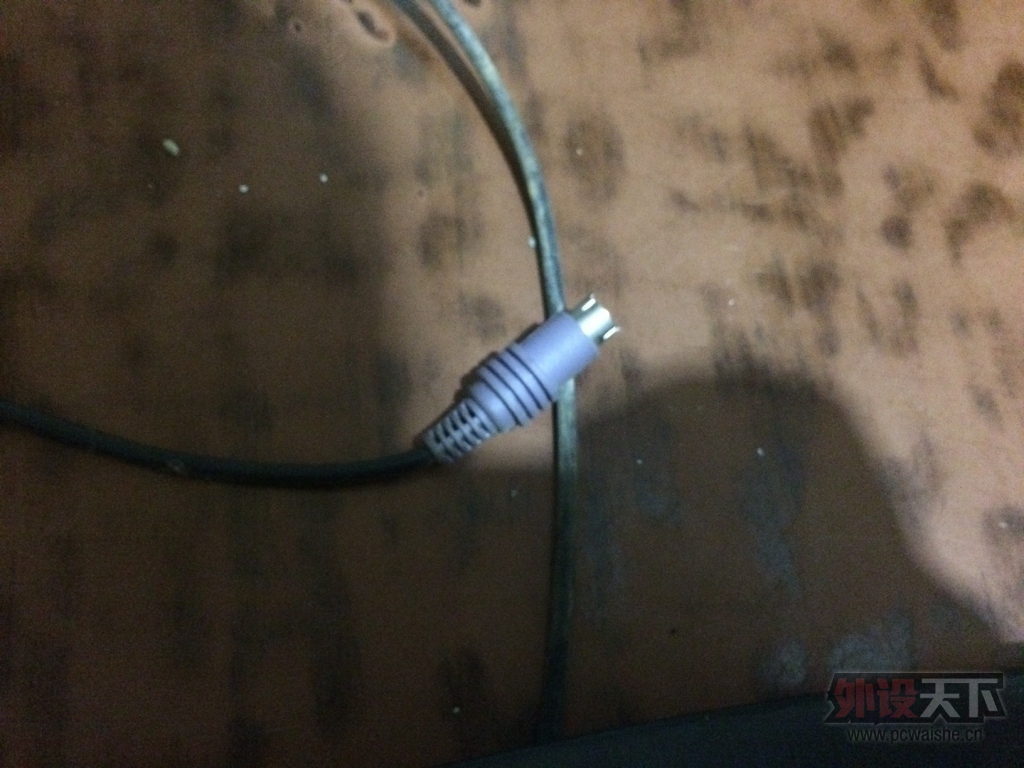

ps2口的，现在都看不到了

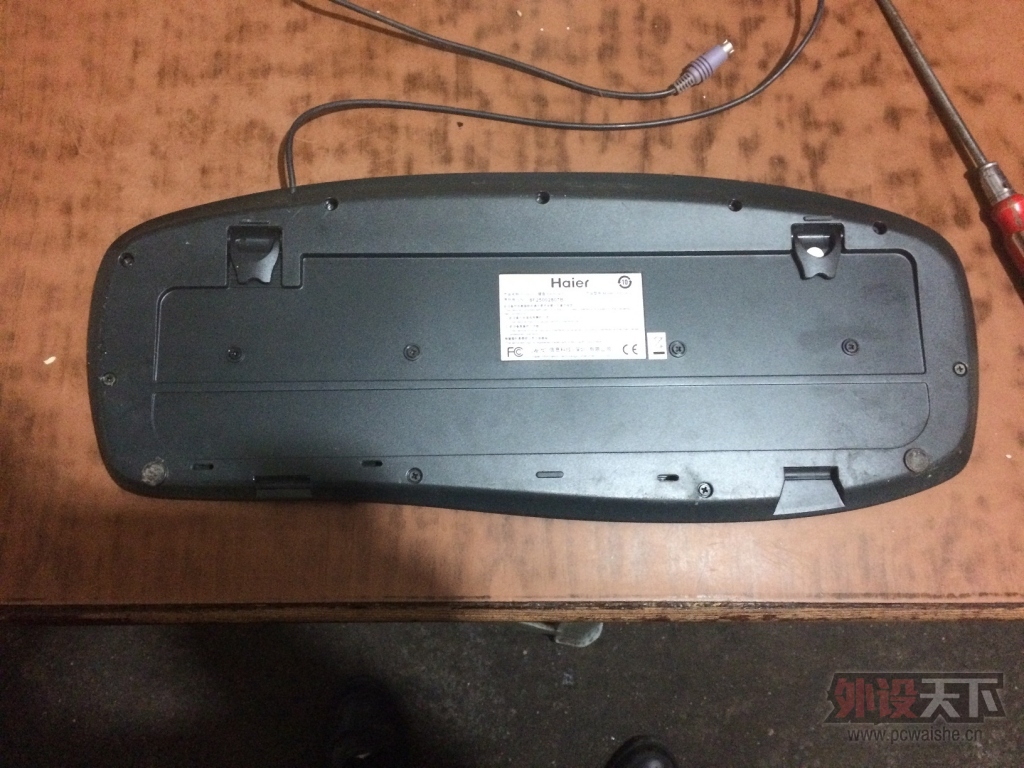

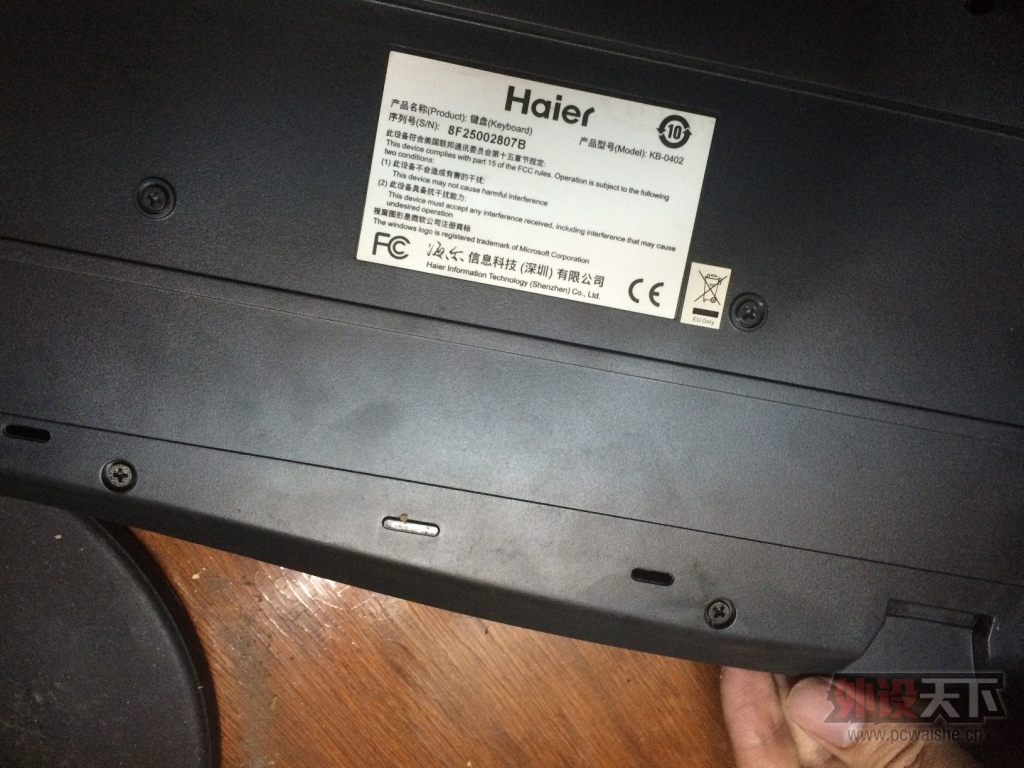

拆螺丝了，好多螺丝啊

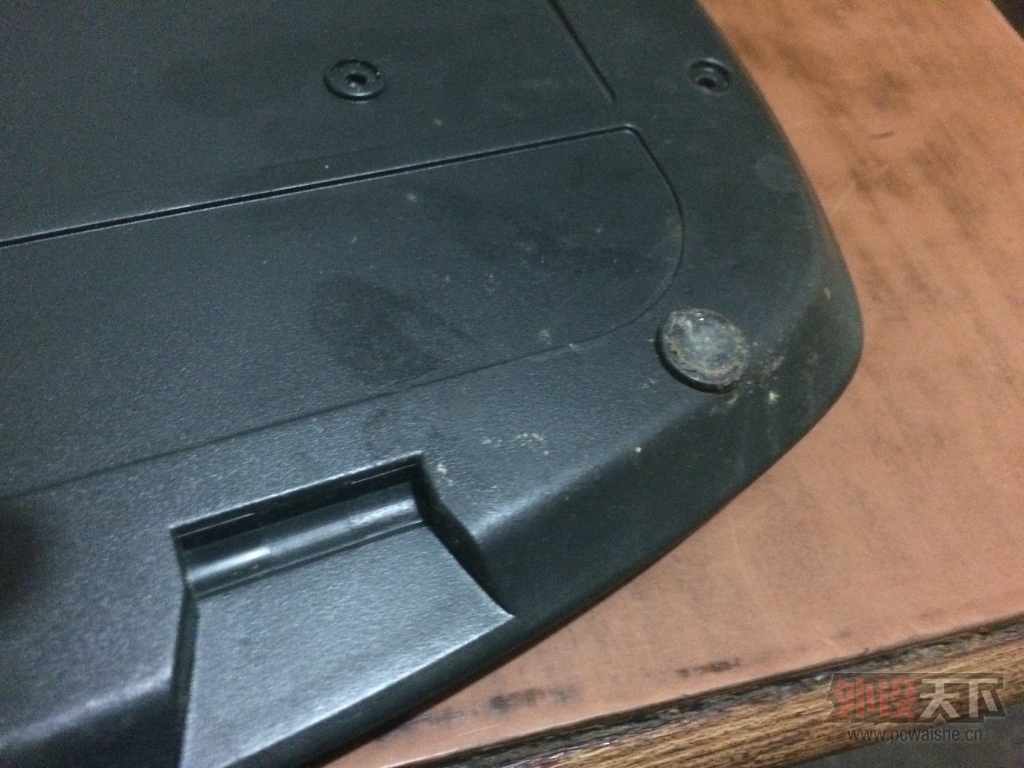

脚垫下面还有螺丝，直接撕了
里面的薄膜
下面来几张内部电路的特写

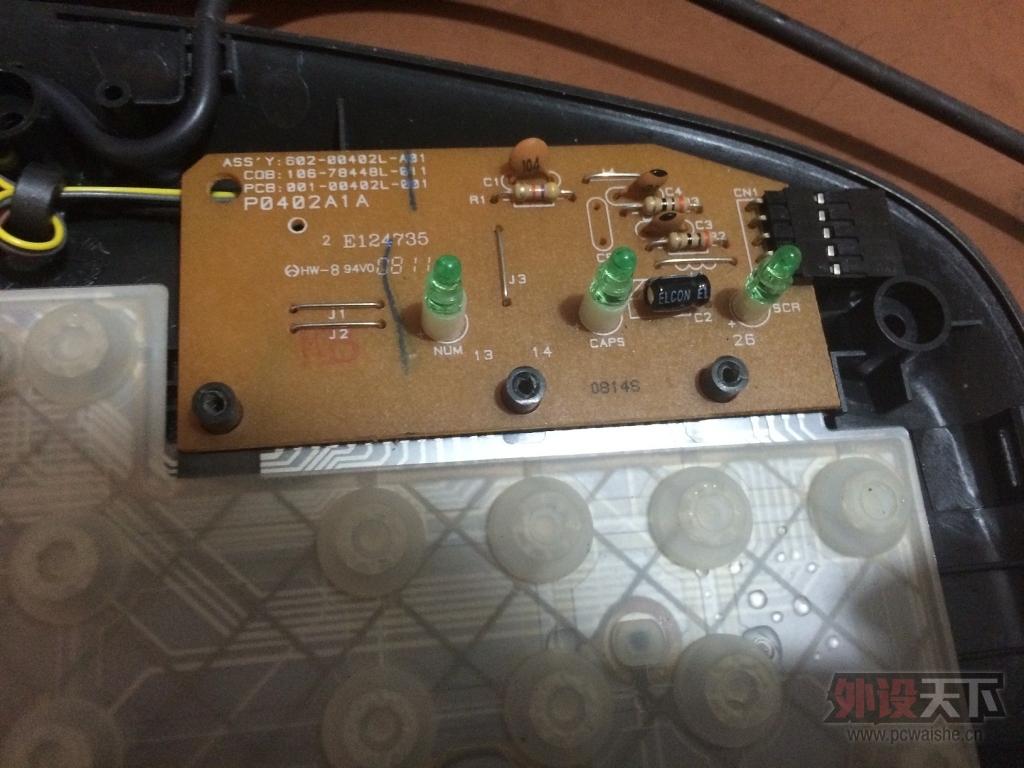

主控电路板

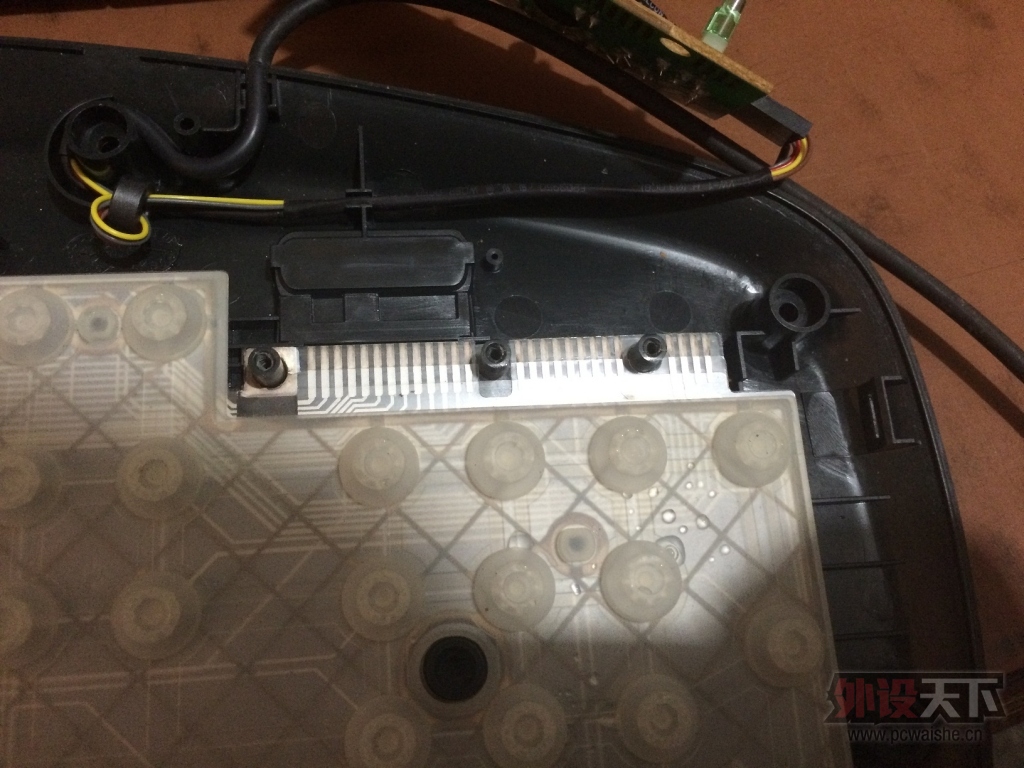

薄膜电路连接主控电路板金手指的地方

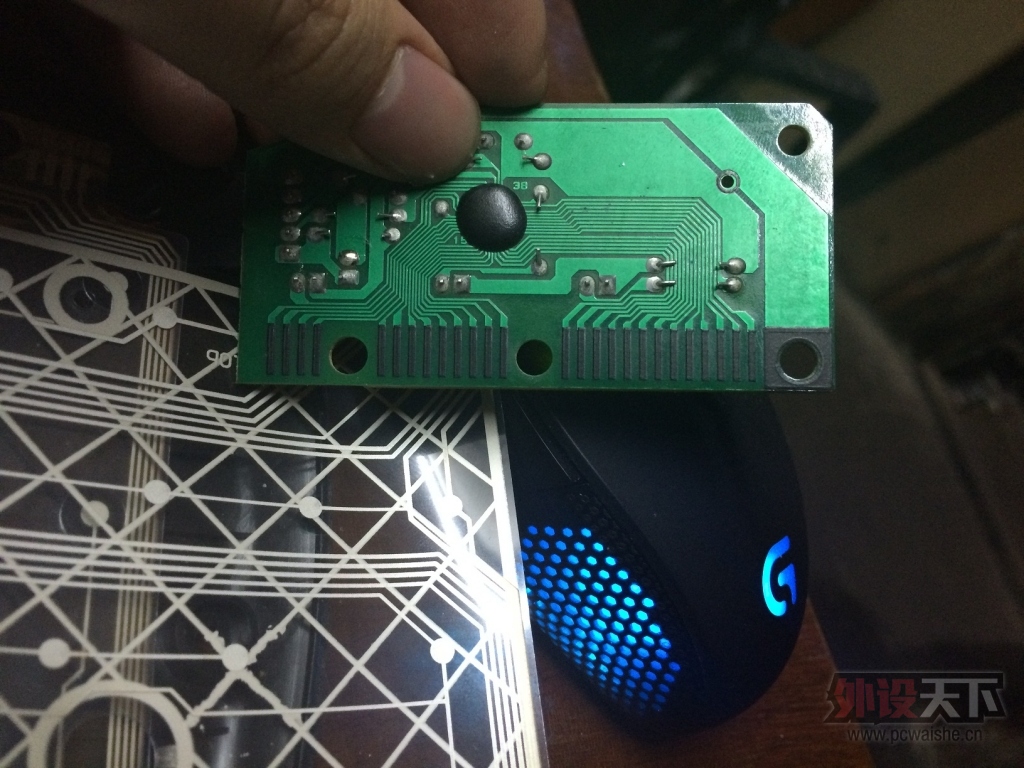

主控电路的背面，及金手指（共24根金手指）

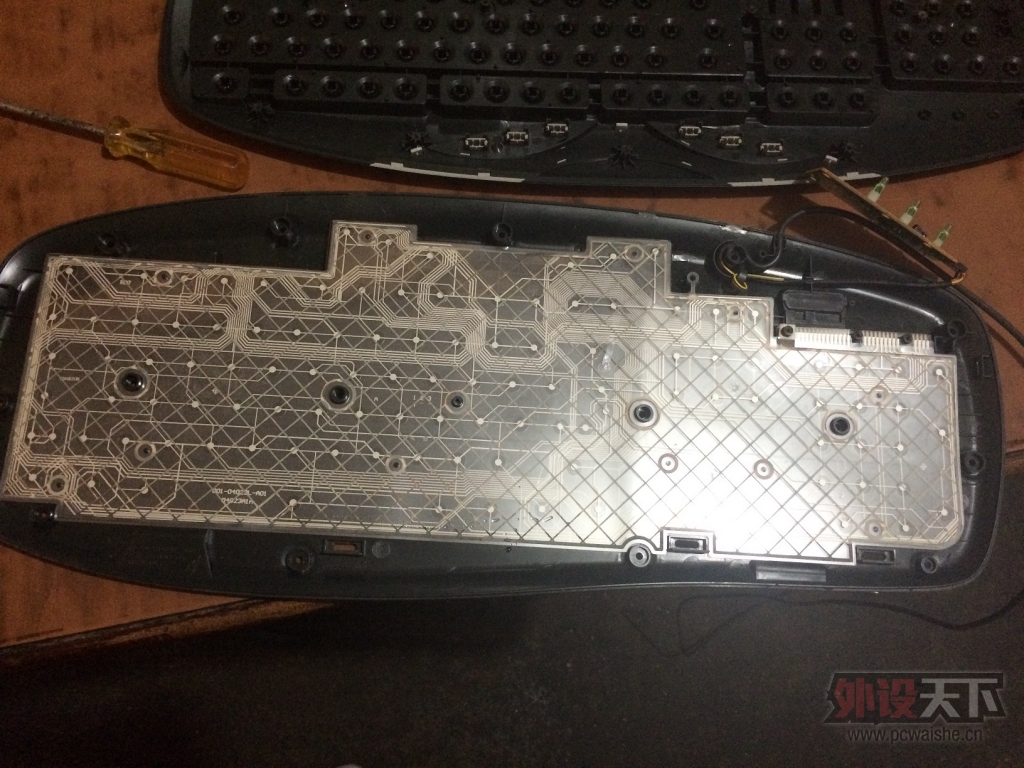

薄膜电路全景，一共有三张组成，分别是上下两张电路膜，和中间的绝缘膜，下面会分别介绍。

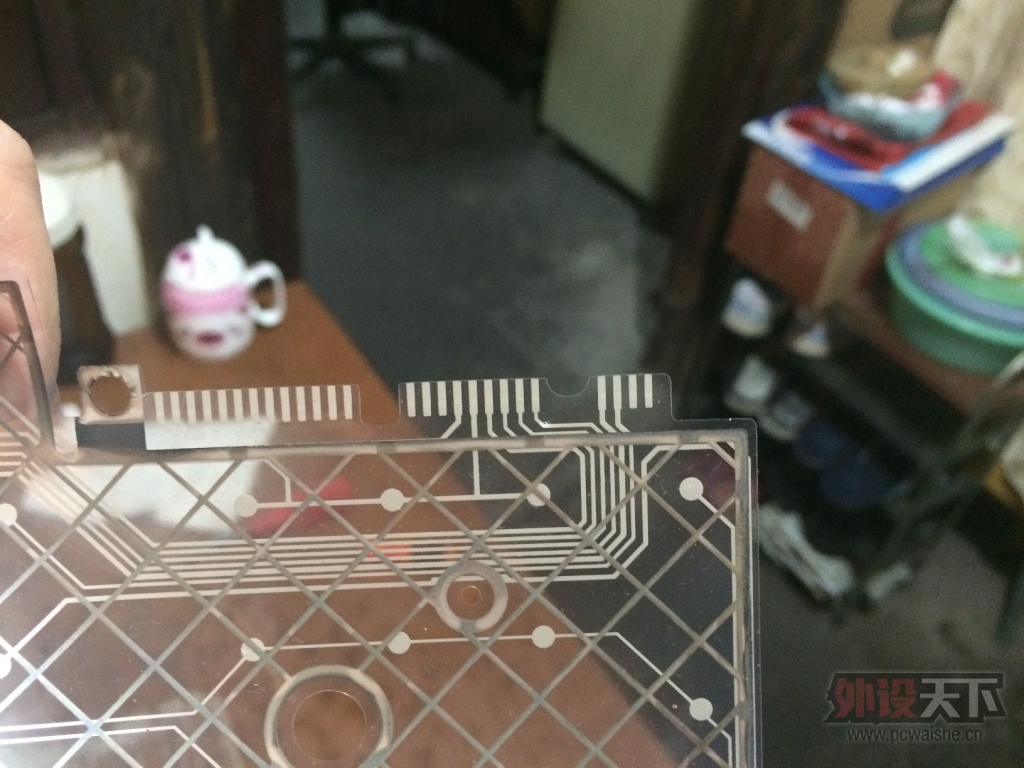

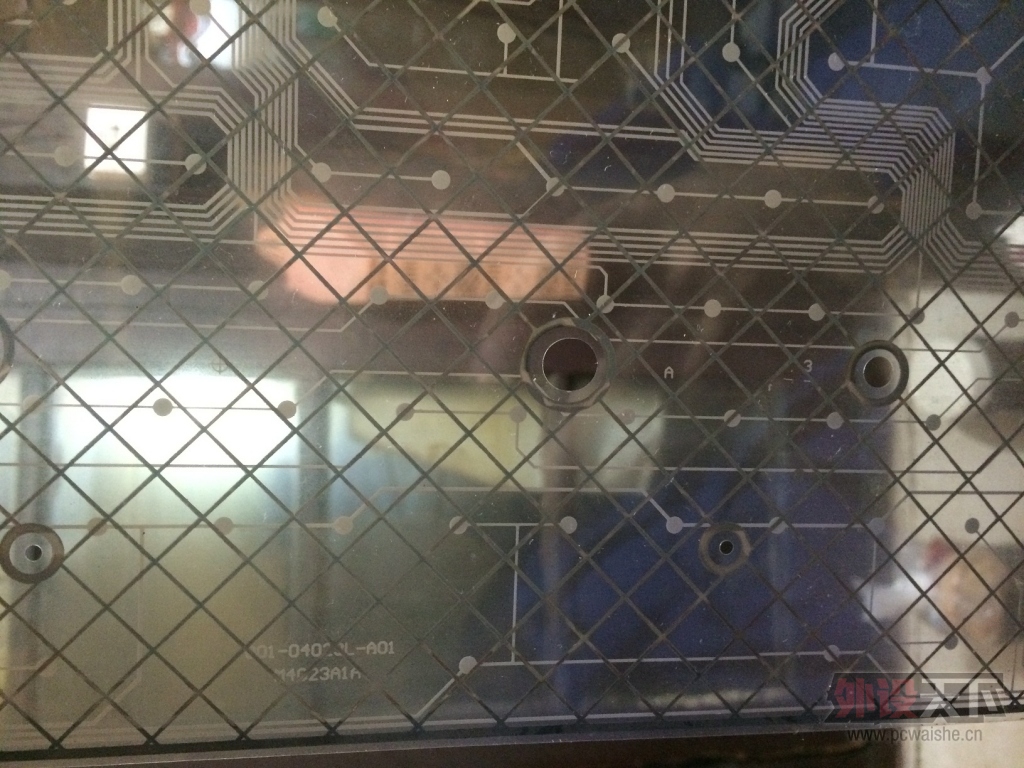

第一张也是最上面的上层电路膜，大家别被它正面的格子图案迷惑，格子图案不是电路，它反面印有小圆点及连接小圆点的线，才是薄膜的电路，第二张图是这张膜的金手指连接处，共有8根，之后会详细说。

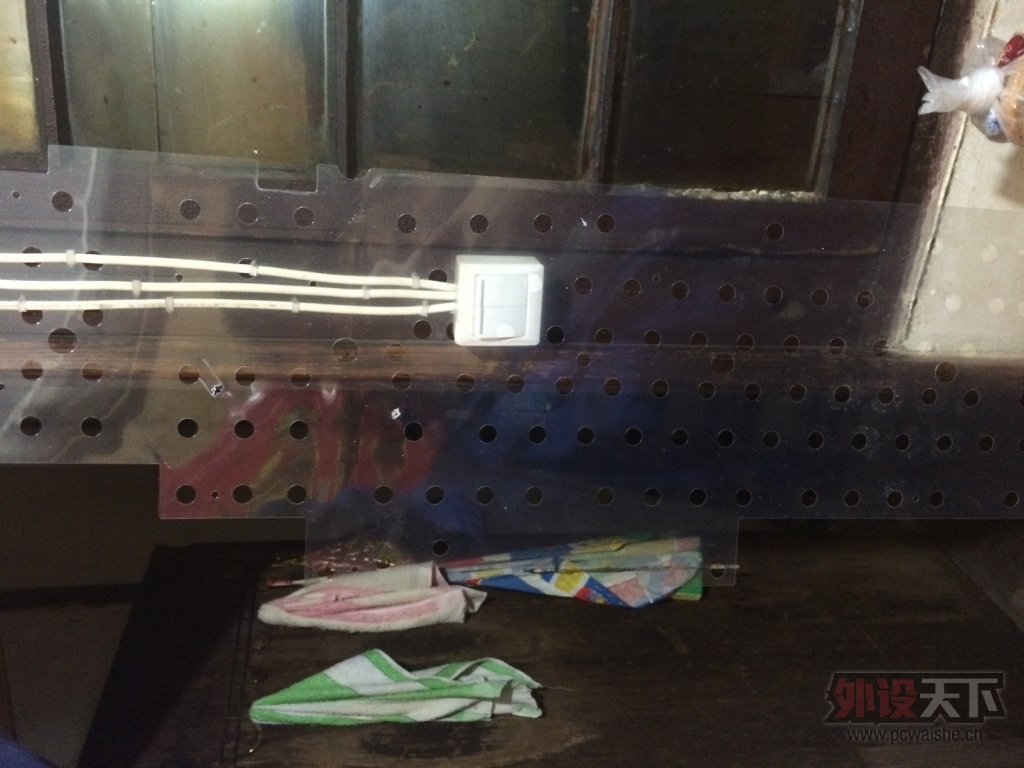

这是第二张绝缘膜，上面没有电路，只不过起到绝缘作用，不让上下膜的电路碰到一起短路，但是大家看到上面有一个个小圆孔，这是为了让上下膜的小圆点（大家之前看到的）接触，每当我们按下按键，上下膜的小圆点，就会通过绝缘膜的圆孔接触，然后连接导通上下膜上的电路，主控ic就知道哪个键被按下了（之后详解）。

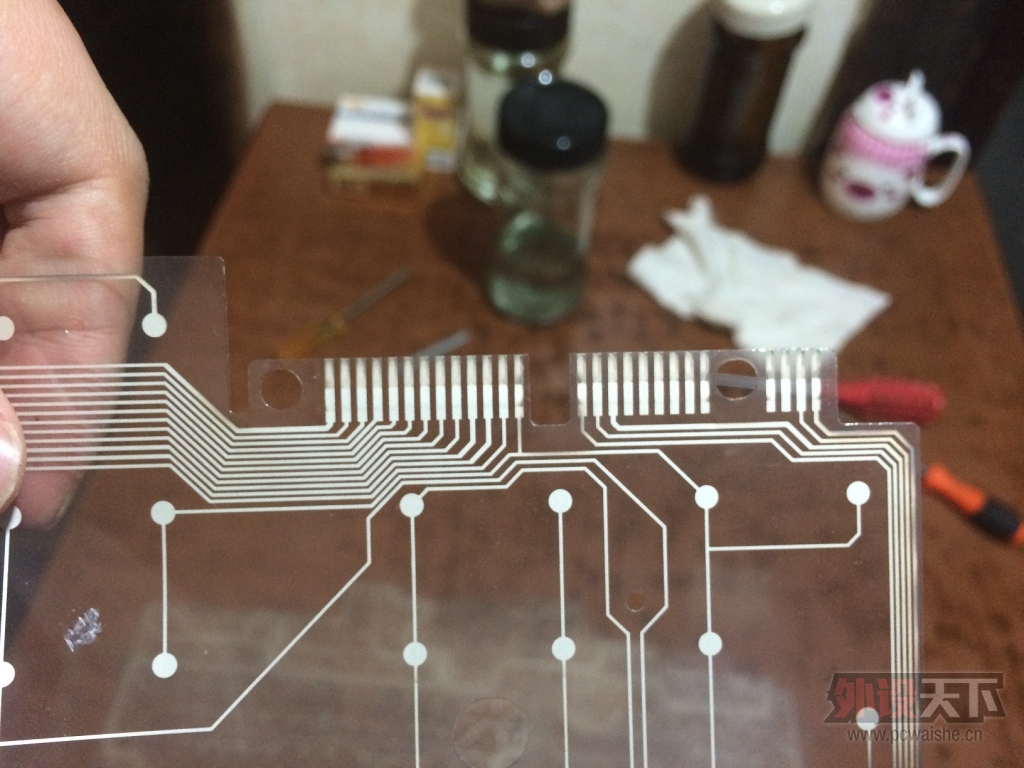

这是第三张，也是下层电路膜，上面没有像第一张膜那样的格子图案，大家能看清楚一点，第二张图是它与金手指的连接处，共16根，和之前上层电路膜的8根，加一起正好是24根。
电路特写，上面的小圆点就对应着按键

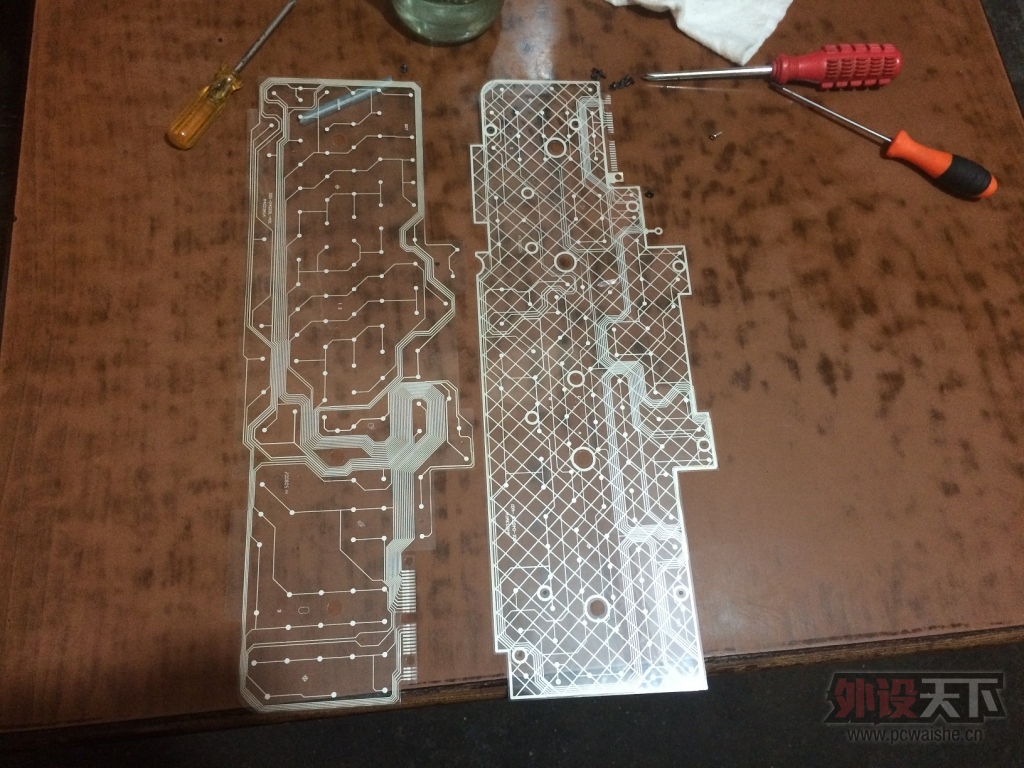

上下两张电路膜

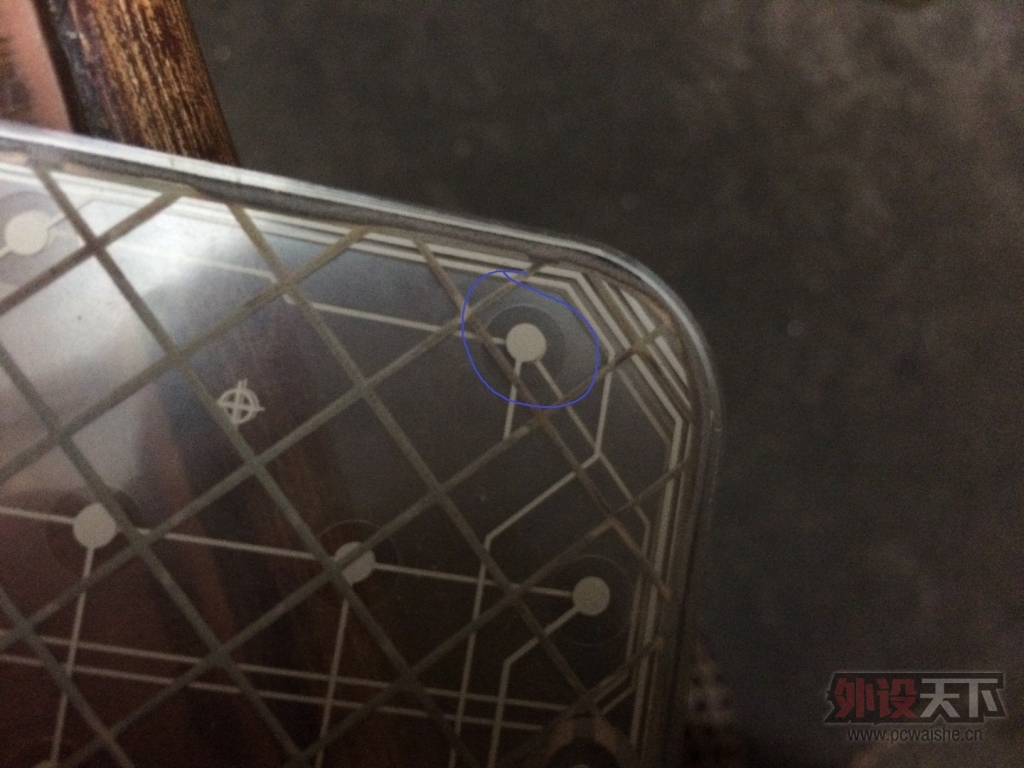

把两张膜叠一起，大家看到两张膜上的小圆点都重合了（蓝色圈圈所示），中间夹着绝缘膜。
好了，讲到这里，我们说一下薄膜电路的工作原理。大家都知道，键盘上的键都有一个对应的asc2码，比如61就代表这小写a，62代表小写b，2D代表回车符等等（2D中的D是16进制中的符号，代表是10进制中的13，下面会讲）。

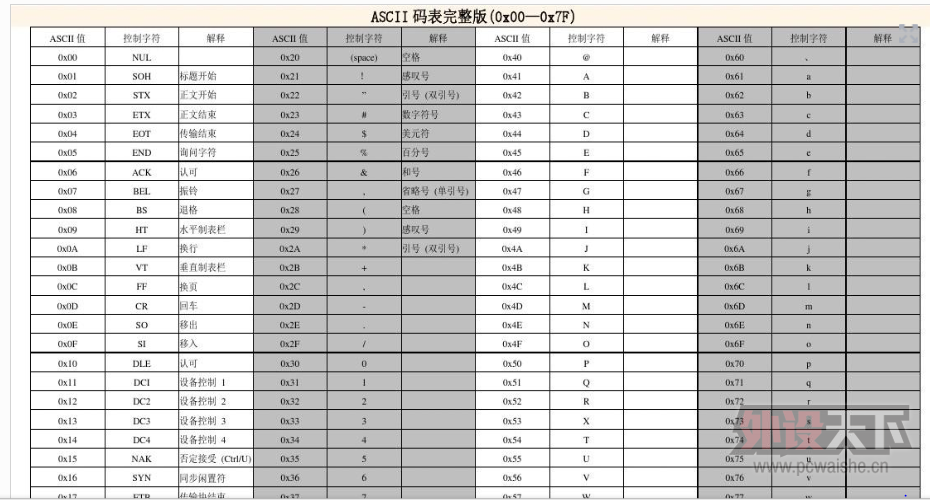

16进制的asc2码表，16进制就是逢16进1，大家还记得上面的两张膜，分别是16根和8根金手指吗，那个16根（下层电路膜）就是代表着asc码的个位数，8根的（上层电路膜）是asc码的十位数，这样记数，01,02,03,.....09,0A,0B,....,0F,10,11,.....（其中的A,B,C,D,E,F，分别就是10进制中的10，11，...15，16进制是逢16进1，它的0A就是10进制中的10，因为阿拉伯数字是10进制的，没有代表10的字符，所以用A表示，以此类推B就是11，16进制的10就是10进制中的16，）那么8*16=144，144中组合就能一一对应键盘上面的键了。

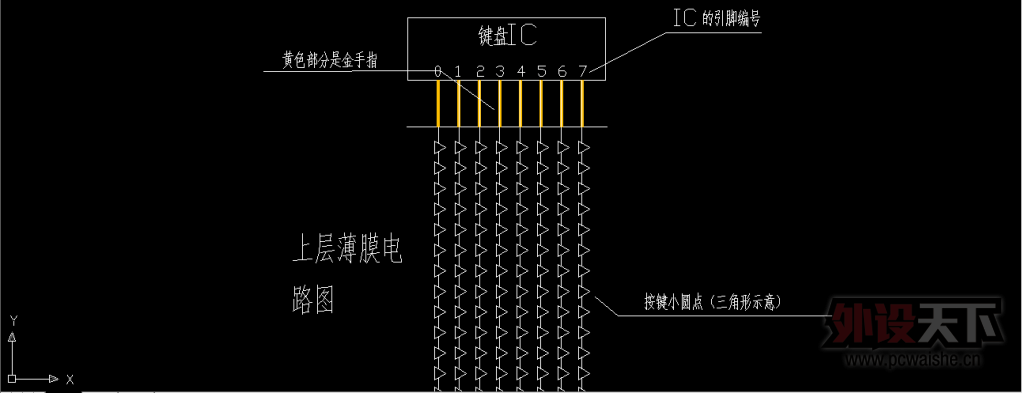

这是上层薄膜电路的简化示意图，黄色的线是ic电路板的金手指（连接ic的代表十位数的8根引脚），三角形代表薄膜上的小圆点触点，图上的8根金手指代表着asc2码的十位数。

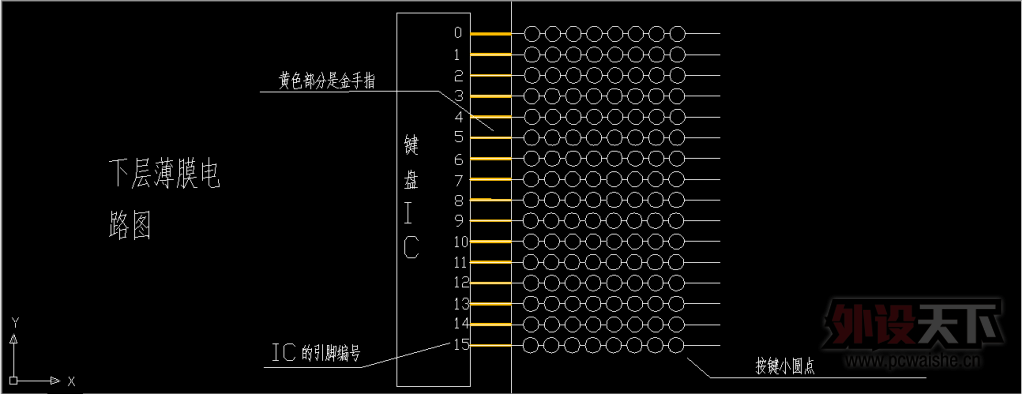

这是下层膜的示意图，圆形代表按键触点，其余和上面一样，16根金手指代表
asc2码的个位数。（连接ic的代表个位数的16根引脚）

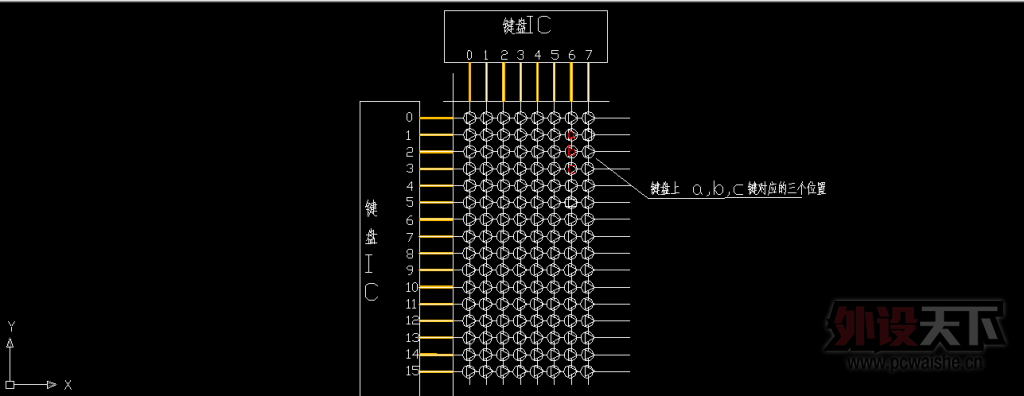

这是把上下两张膜重叠后的示意图，x轴是十位数，y轴是个位数，我根据前面的asc2码表，表示出了红色小写字母a,b,c的位置（从上到下，依次是a,b,c），分别对应的是61,62,63,大家看看对吗，（cad中的字体很操蛋，大家看不清楚可以放大看），当我们按下按键时，薄膜电路的上下触点接触，也就是asc2码的个位和十位连接，主控ic代表某个十位数的引脚和代表某个个位数的引脚导通，就知道了对应的按键。比如当我们按下a键，左边ic的1号引脚（纵向，代表个位）和上方ic的6号引脚（横向，代表十位）联通，则键盘就知道asc2码为61的a键按下了，（注：这里的左边和上方ic其实在键盘里是同一个ic，键盘里只有一个ic，上面的图里有，这里只不过为了方便示意，画成两个ic，图里两个ic的引脚分别代表了真实键盘ic的24个引脚中的十位和个位引脚）。
这样做虽然巧妙，可是会有按键冲突的问题。这里讲讲键盘ic的工作原理（图中洋红色表示通电）

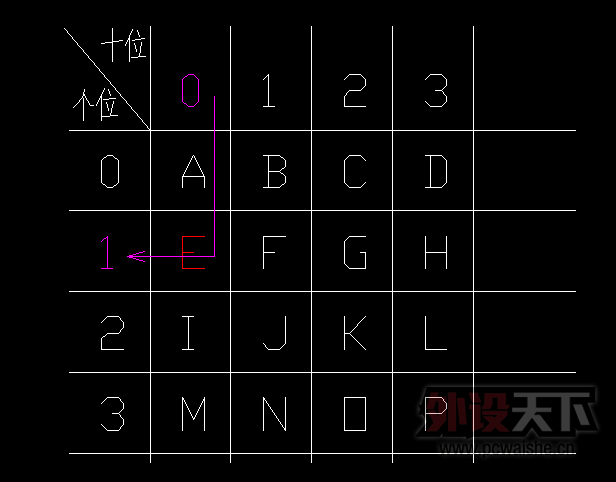

这里的字母并非严格按照asc2码排列，只是随便排，方便演示。键盘工作时，ic先给代表十位的引脚逐次供电（个位引脚都不受电），第一个先给代表十位的0号引脚置1，（其余的十位引脚都是0，比如1,2,3,...等号的十位引脚都是0）。当E被按下时，则有电流（洋红色）从代表十位的0号引脚经过E触点流到代表个位的1号引脚，然后ic在逐个检查代表个位的引脚，当某一个个位引脚受电置1时，则ic就能根据其引脚号码和十位引脚的号码组合，得出其asc码，从而知道哪一个被按下。如图当0号的十位引脚置1，E被按下，则代表个位的1号引脚通电，也被置1，ic组合0（十位）1（个位），01就代表了E。这是最简单的一个按键被按下，没什么问题。
当E,I同时按下时，ic现将0号十位引脚置1，再检测个位引脚，检测到1号和2号都通电置1，则ic得出结果01，02（E,I）都被按下了，（其它十位引脚也没被置1），之后ic逐步给1号，2号，...等十位引脚置1，重复循环上面的检测过程，但是那些字母都没被按下，所以只有01,02。那么当E,F键被同时按下呢

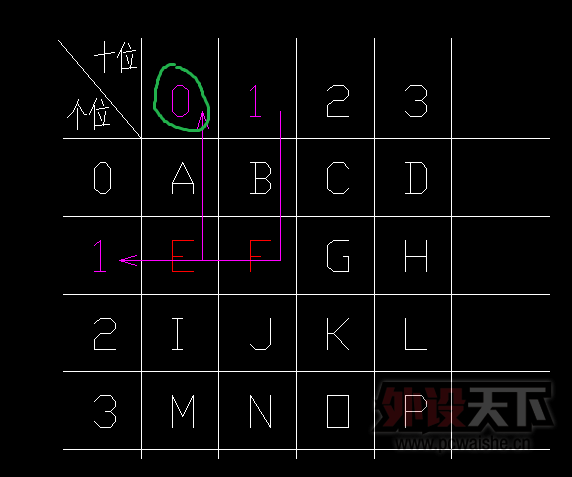

这是ic的第一步动作，ic是不能同一瞬间对所有按键做出判断的，它是逐步检测，循环扫描的。上图是ic的第一步检测扫描，同样先把十位的0号引脚置1，在检测个位引脚，这里就不重复讲了，得到了01（E键），大家仔细看看图中的1号十位引脚也被置1了（洋红色，绿色圈圈），这不是ic给它置1的，原因是还没轮到它被置1，它是受电得到1，看看电流箭头。因为ic的每次扫描只检测相应十位引脚下面的个位引脚编号，所以1号十位引脚虽然被置1，但是ic不会扫描其它十位引脚下对应的个位引脚，因此1号十位引脚不会被读取。那么ic得到结论01被按下了。下面是第二步扫描

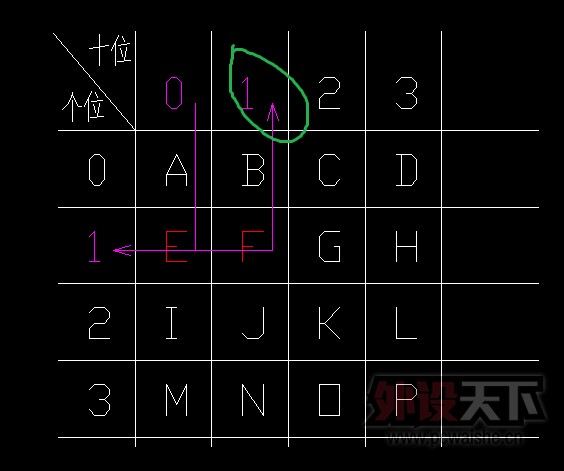

这时0号十位引脚被复位断电，变成了0，1号十位引脚被置1，大家看看图上的绿圈，0号十位引脚依旧是洋红色，处于通电状态，这也是因为0号引脚受电的结果，仔细观察电流方向。不过ic不扫描其它十位引脚，因此0号十位引脚被虽然置1也不会被读取，（只检测读取1号十位引脚下的各位引脚）那么ic得出结论11被按下。看到这里，总有一些爱思考的看官会问，当第二次扫描时，E键被松开了怎么办？不就只能检测到F键了吗？这个问题问得好，确实如此，但是从第一次扫描到第二次扫描，时间间隔只有0.0000...1秒，在这么短的时间内，我们的手还是放在E键上的，就算真的松开了也没关系，因为之前已经检测到E被按下了，数据已被读取，等ic把所有十位引脚都扫描完了之后会打包一起传数据的（扫描完所有的十位引脚后，把一个扫描周期内所有的按键传给电脑），所以也没问题。大家看到这里会问，怎么到现在按键的情况都是正常的，那么什么是冲突情况呢，别急下面一个例子就是冲突的例子了。

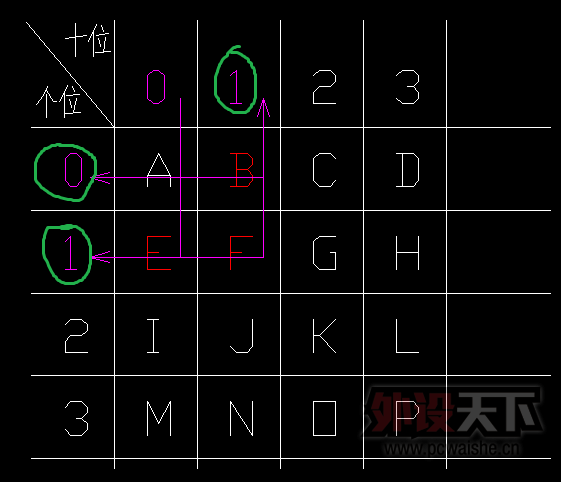

这次同时按下B,E,F，上图为第一次扫描，当0号十位引脚被置1时，绿圈的点会置1，看电流方向，因为1号十位虽然引脚受电，但其下面的个位不被检测读取，所以先会得到00,01被按下，（0号个位引脚的电流是从B点流过来的），不过我们并没有按下00键（A键）。之后第二次扫描，ic得到10,11被按下，我图就不放了，大家看看上面第一次扫描的图想想，等ic扫描完所有的十位引脚后，会把00,01,10,11,四个键打包给电脑，而我们只按了3个键，后来我上网查了查，网上说出现这种情况，当我们按下A,B,E,F中的任意三个键时，都会检测到这四个键都被按下（大家自己想想），所以当我们按下这个矩形四个角（A,B,E,F）中的任意两个，其余两个脚会被锁死，这就是冲突。同理，如果按下A,C,I,K或者E,I,G,K等等，反正是矩形的四个角时，都会发生冲突（自己验证）。
那么市面上面的无冲键盘是怎么回事呢，其实它是在电路里加了二极管，何为二极管，二极管就是具有单向导通功能的电子元器件。
当A点的电压高于B点时，二极管能像普通导线一样导通。

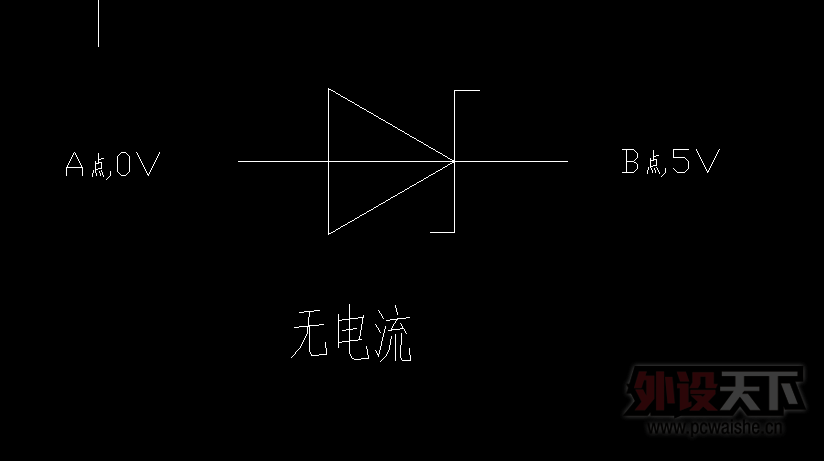

当B点电压高，A点电压低时，则不会导通。这就是二极管的特性。

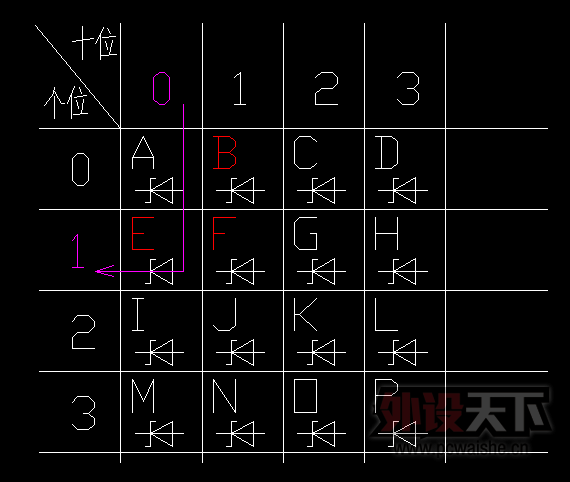

这是加装二极管后的第一步扫描，加装二级管后，电流只能从十位引脚流出，而不能流入。当0号十位引脚置1时，电流如图所示，第一步扫描得出了01连通了。

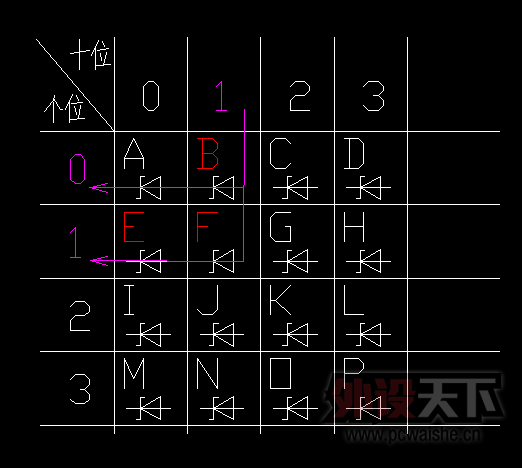

这是第二步扫描的电流图，当1号十位引脚置1时，10,11被置1连通，键位A处因为加装了二极管，电流不能反向流入0号十位引脚，这样就解决了冲突问题。在ic将其它的十位引脚检测后，把记录的结果（按下了B,E,F键）打包传输给电脑，之后再开始重复的循环扫描。
键盘无冲其实只能在ps2口下正真实现，在usb口下，其实只能实现6键无冲，那是因为usb通讯协议所致，就算一个机械键盘的每个键都加装了二极管，但是在按键传输时，只能传输6个键，其它键都省略了，而ps2口是实时传输的，厂商说的usb口的无冲是通过特殊的电路和芯片处理的，还是会有延迟的。
以上的分析是自己的思考和网上信息的参考，不一定全部符合事实，有什么问题请大家留言指正，谢谢。
好了，言归正传，继续讲讲洗键盘吧。

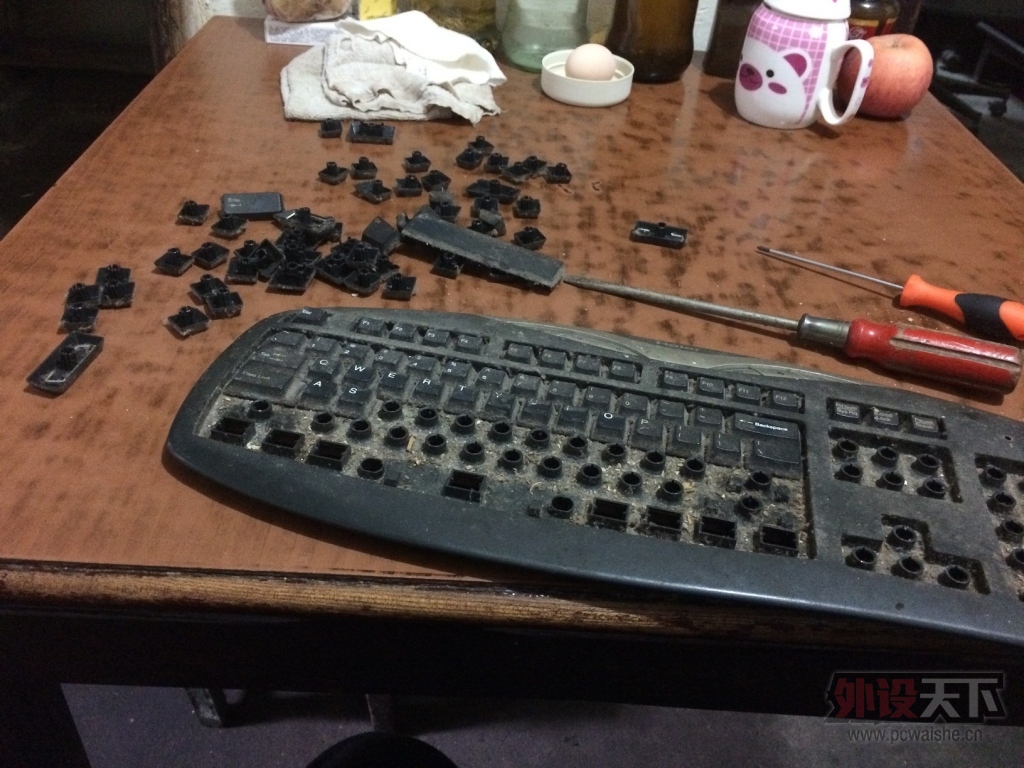

开始撬键帽了，感觉比机械键盘的键帽难撬。

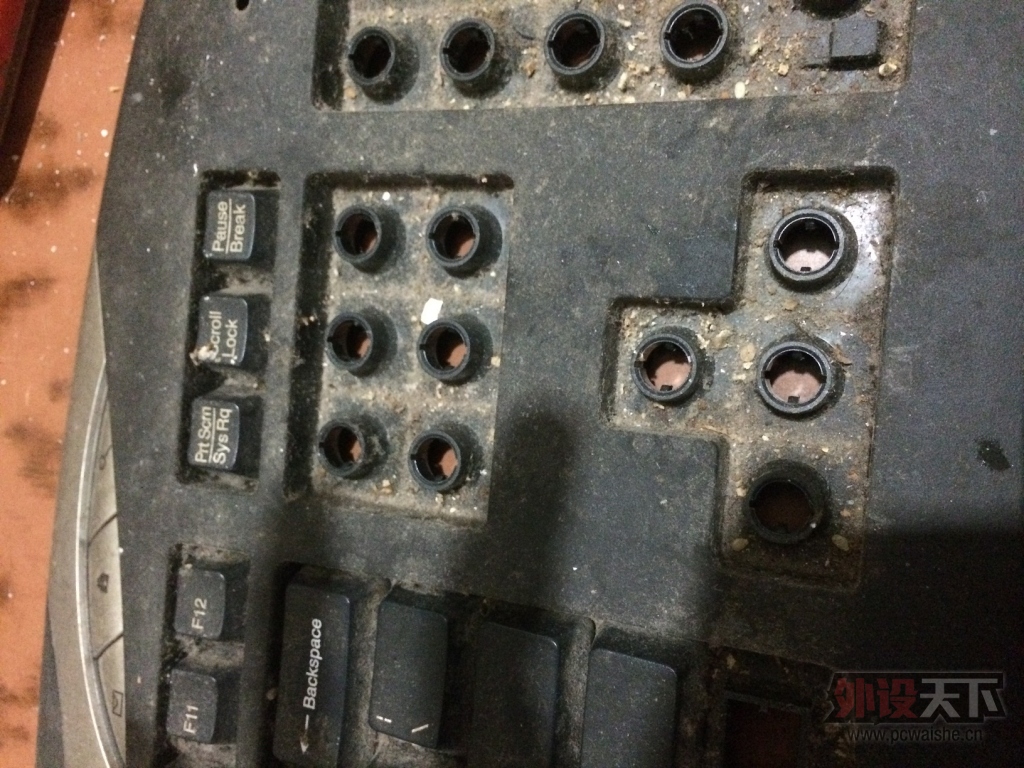

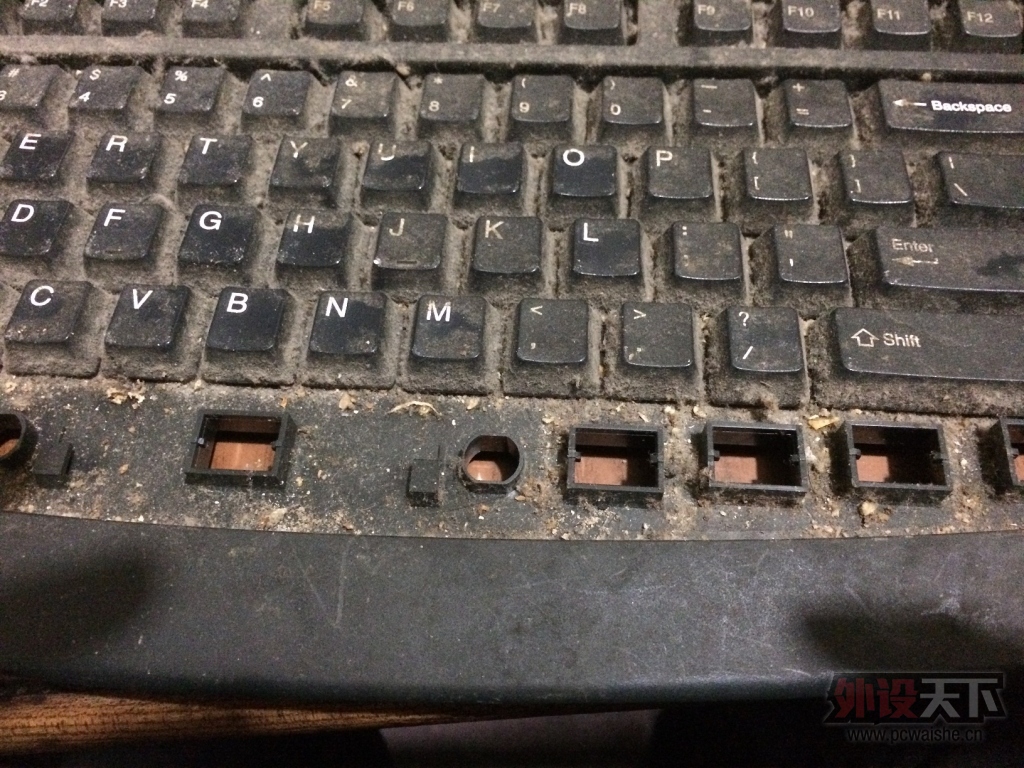

好脏啊

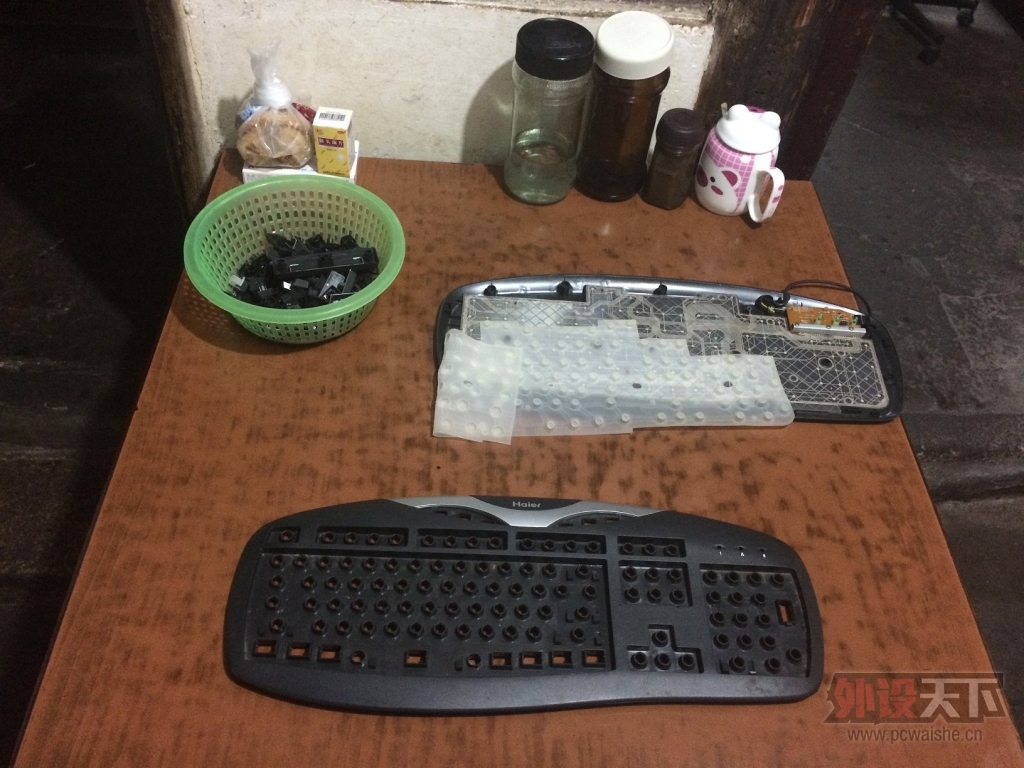

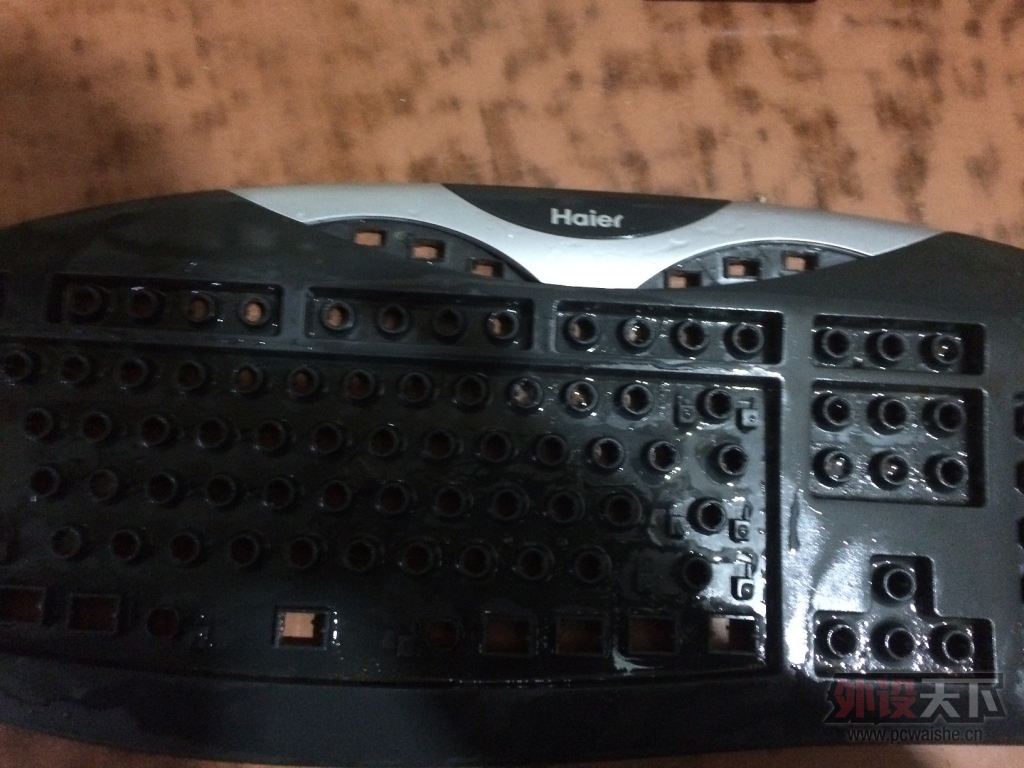

差不多撬完了

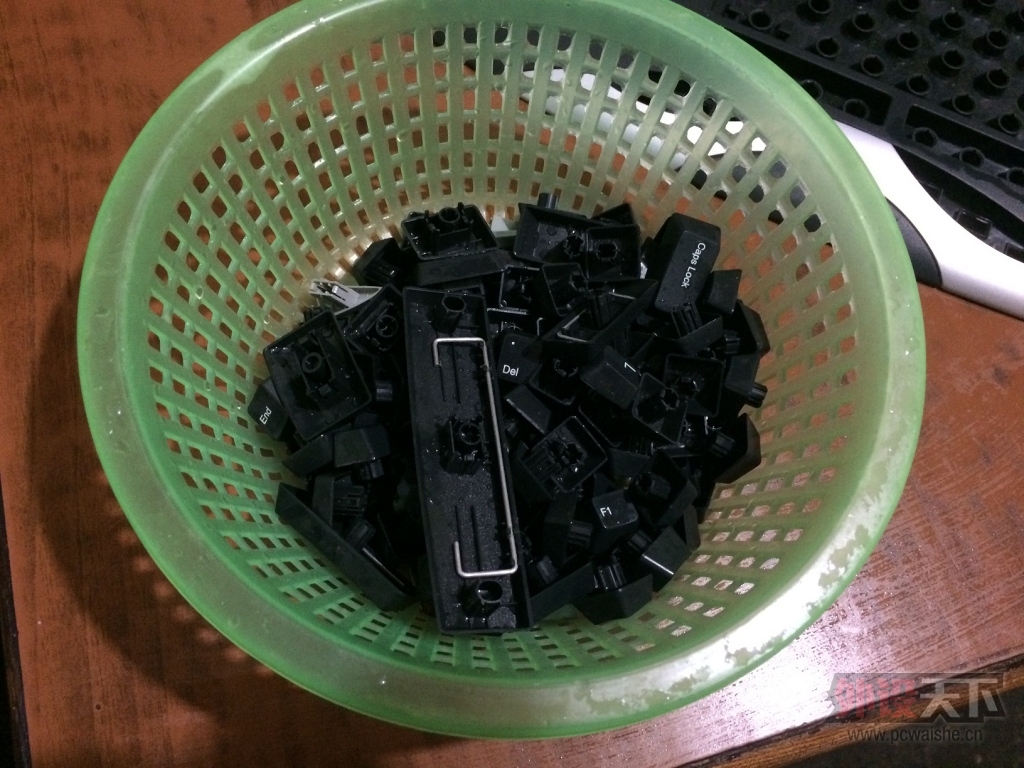

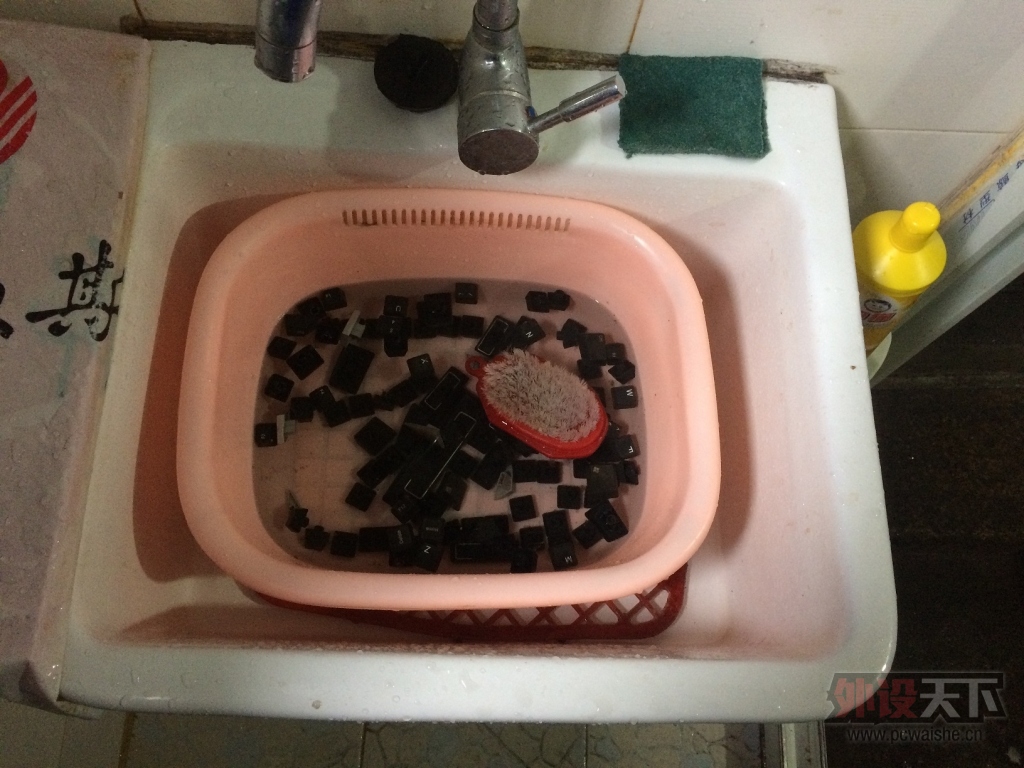

键帽放在水里浸泡

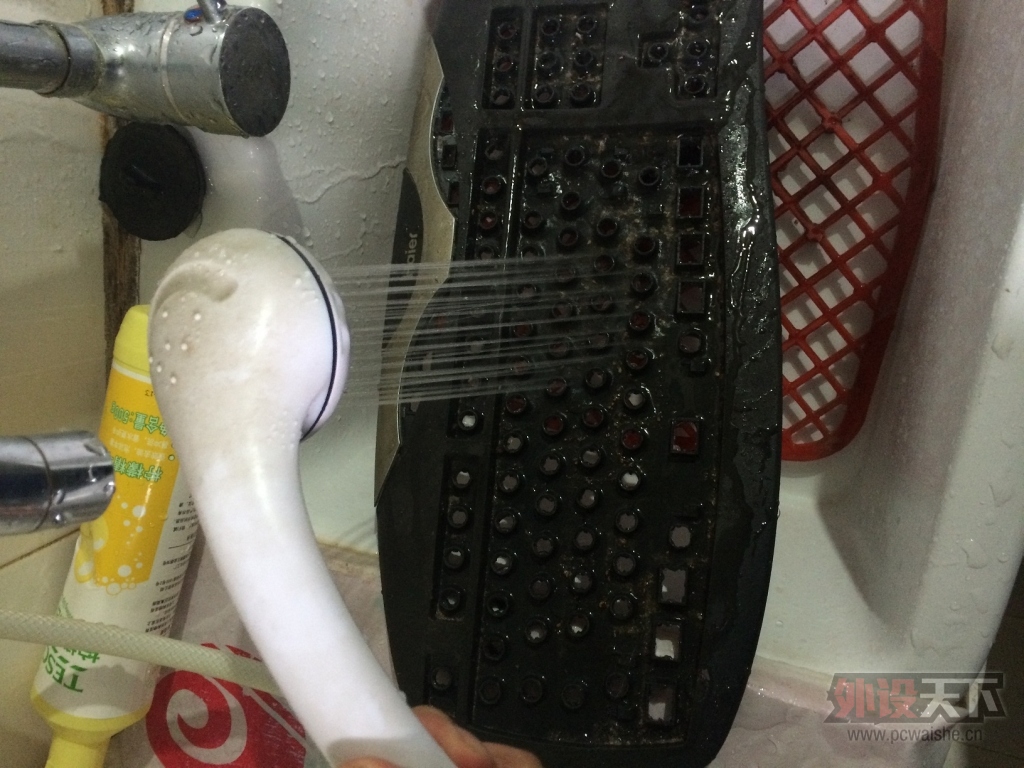

用淋浴器冲，板刷刷，还是洗不干净

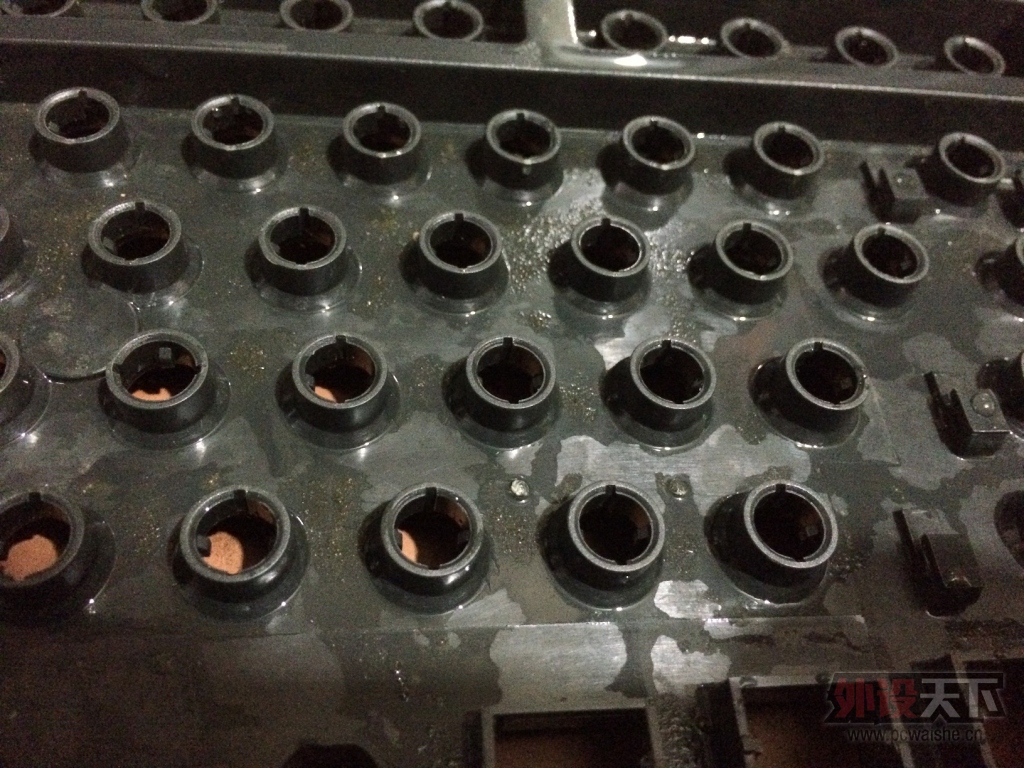

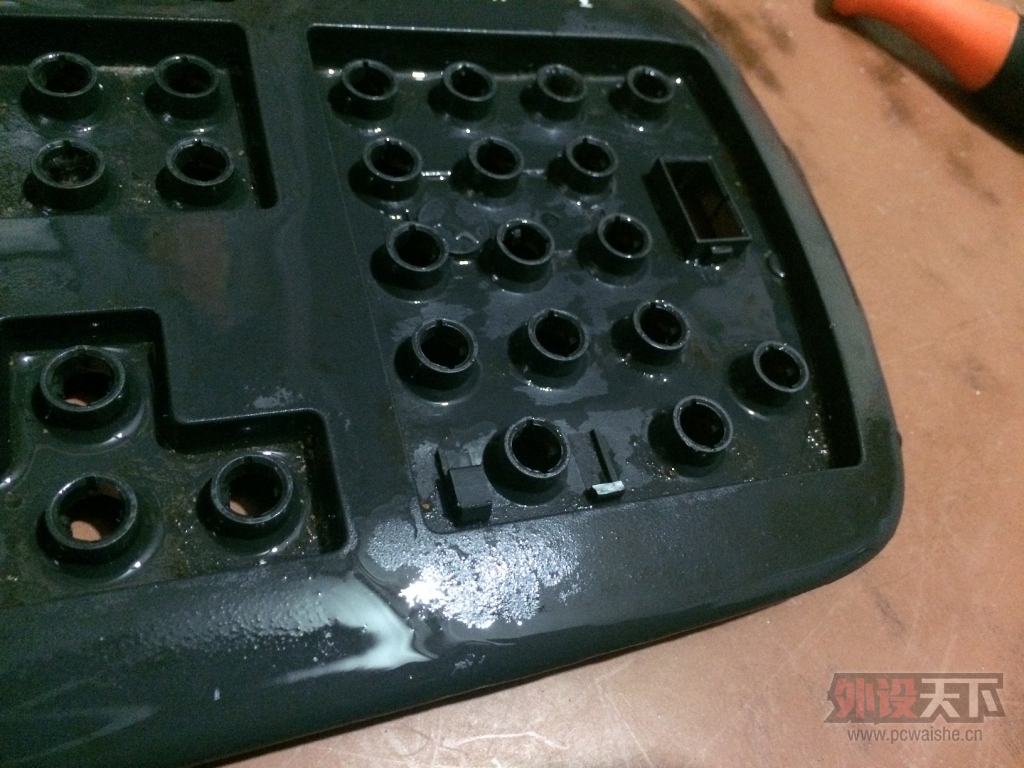

刷完底盘，开始刷键帽，刷得我腰酸背痛
差不多了
全部完工，等待晾干吧，大键用的是平衡杆，觉得按键手感比卫星轴好

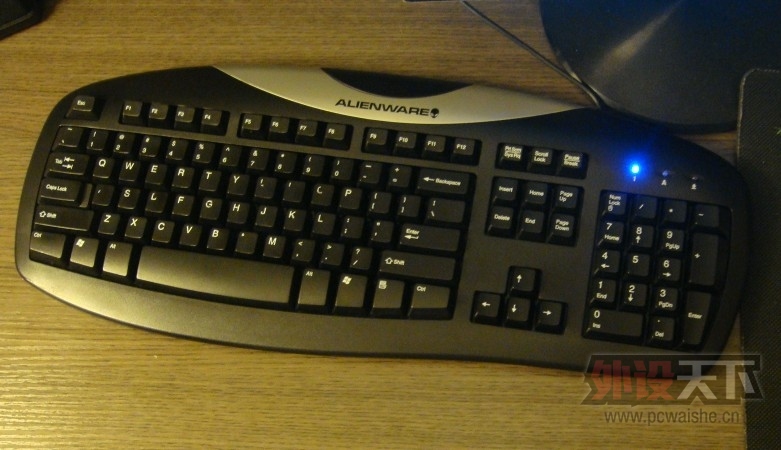

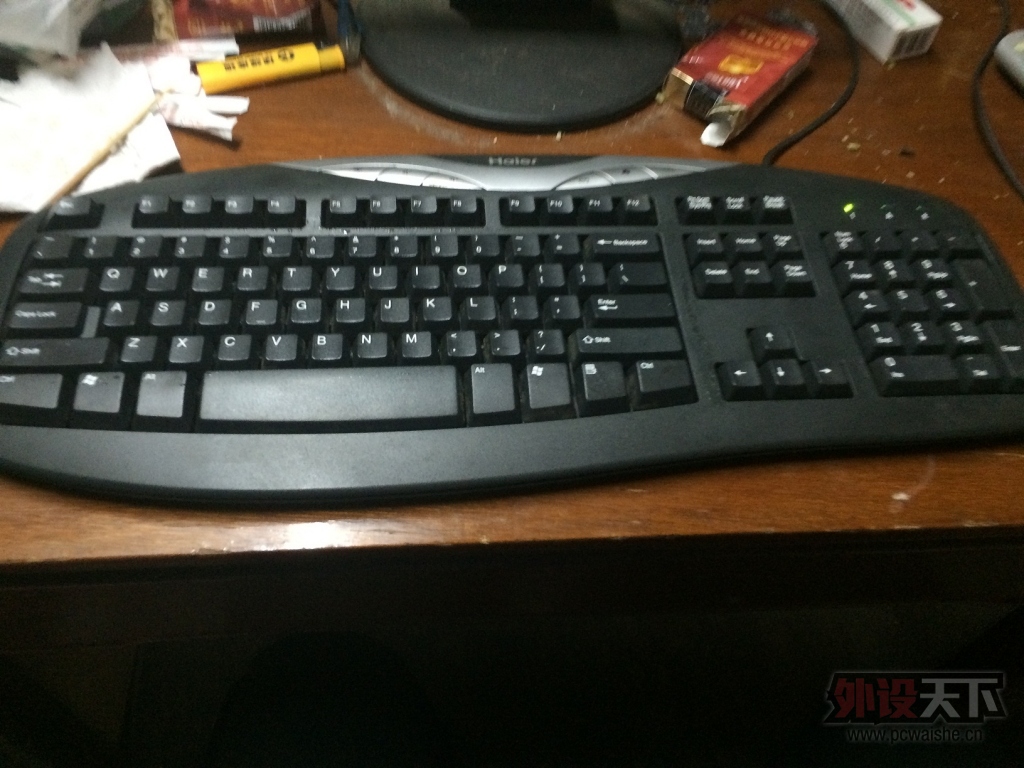

几个小时后全部装好了，铮铮亮，像新的一样
来个特写
最后能上螺丝，有几个螺丝拧滑牙了，不过没事
最后来个对比
|
