一次非计划性的K70改造

sunweijzxs

一次非计划性的K70改造
星期天，女王要喝水，倒必须的，橙汁一杯，结果放在台子上时手一抖直接倒在K70上了，当时就木了。
赶紧翻面，拔电，控水，吹干。一系列流程下来结果还是不行。有几个轴已经粘哒哒的不行了。当时决定。
拆！！！
这次发帖主要想说的就是，补之前在改造POKER2未分享的经验。
针对于大家有动手的精神，在拆除，焊接，这方面的工艺已经不用多说了！
我只说说关于热插拔基座的扩孔。
K70螺丝真多拆个键盘要25个螺丝！！！全部干掉, 拆K70有2个隐藏螺丝（一个在LOGO下面，一个在音量键右侧塑料下面），建议大家去度娘搜下有说明的！

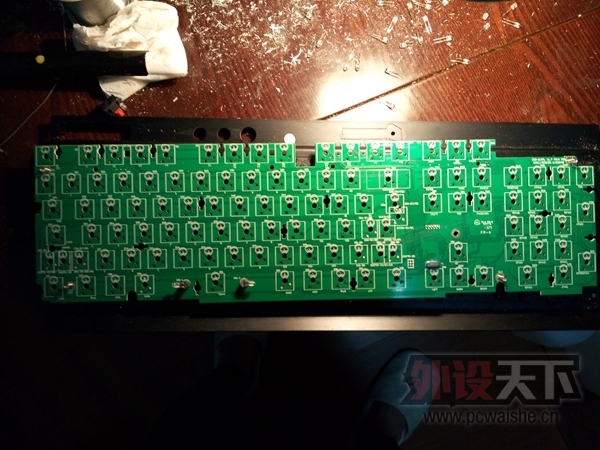

开始清理钢板，全是橙汁，主板的橙汁我是用无水乙醇刷了好多次才刷干净的。

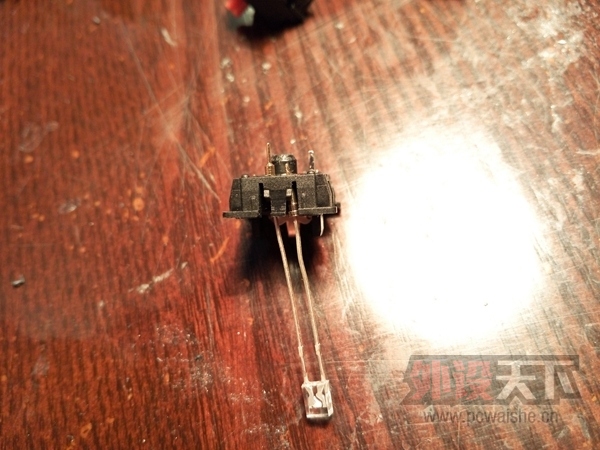

之前轴已经全部拿掉包括，原厂的LED，开始安装热插拔。我扩孔用的是1.5的钻头，实验证明这个钻头最理想大小合适，语言不多请看图分解。


下面是未扩孔和扩孔后热插拔底座的高低程度。


还有几点提醒大家注意下
这个地方的LED是2*3*4方形的我用的是冰蓝，安装位置是在主板上，和正常LED 相反的方向，建议先移除，否则容易忘记。


这几个LED是可以换热插拔的高度完全够，如果以后想换颜色，可以直接拆后盖，把一小条的，控制板拆掉就可以换。


这个地方K70用的是贴片，目前手里没贴片LED所以未换，如果换应该可以换。


图片拍的少，当时拆键盘，移除，拆轴，装芯，安装，还原，一共用了6个小时，半夜4点才睡，第二天起床在测试，安装，配色，又弄了大概3个小时才初步完工，LED灯手里不多目前只能配到这个样子，希望大家多多见谅。
完成图

巧克力王子

技术真不错
得让媳妇好好安慰下

_先谢郭嘉

改的真棒

xuchao0501

很棒啊

物与人生

还是很6的   鼓掌

sanv007

颜色不切换了么

sunweijzxs

sanv007 发表于 2015-3-10 23:14
颜色不切换了么

k70不是rgb怎么切换？只能换led

多特诺

楼主用的也是蓝色光的K70吧。
