我是上次求助的那个小白，现在灯都安上了，h键不亮了是什么个情况？有图求高手指点

淡淡de回忆 · 发表于 2015-2-9 22:27

广大的高手前辈大神们，我历经千辛万苦把这109个灯换上去了，结果晚上发现h键不亮了，capslock键不灵了。之后果断拆了检查，发现capslock有能用了，可是h键还是不亮。第一张图是我下午把所有灯都换上后测试的时候

这个样子，还是能用的。

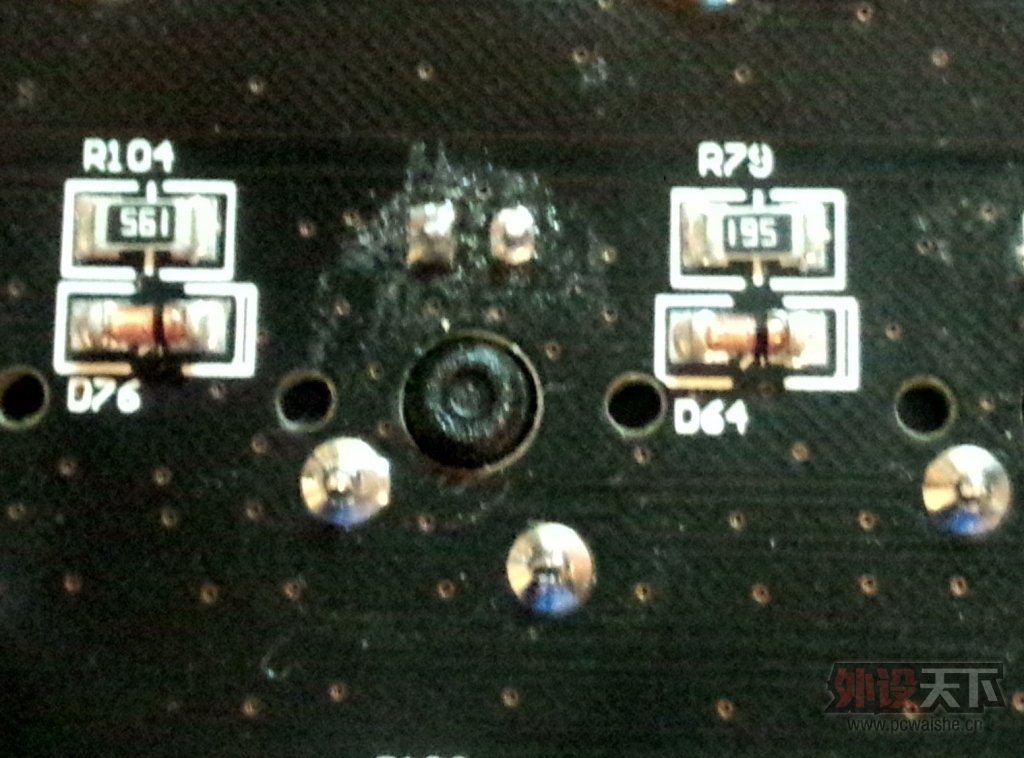

之后我就装上外壳装上键帽，晚上插上打算装个13拍照，结果插上发现h键不亮了。我又拆开后把led换成原来从键盘上拆下的原装led，结果还是不亮。图二和图三是h键后面焊点的图片。

aimok · 发表于 2015-2-9 23:17

从隔壁的灯飞线过来，估计板子上的线断了。。。。

aalfz · 发表于 2015-2-9 23:41

你找个万用表测一下，看看这一路的电压还有没有，没有的话就是这个地方或者周围的电路被烫坏了

LuckyBird929 · 发表于 2015-2-10 07:07

这你是不是同时加热两极插拔LED的?

有万用表先测量下H键是否本身短路正反向都要测

然后工作的时候测量下是否有电接地是否良好

kasim_x · 发表于 2015-2-10 09:56

楼上说的对～～～

淡淡de回忆 · 发表于 2015-2-10 11:38

LuckyBird929 发表于 2015-2-10 07:07
这你是不是同时加热两极插拔LED的?

有万用表先测量下H键是否本身短路正反向都要测

大神驾到吗？我是吸一个然后再加热另一个把led放进去的，有事由于吸的那个不好放进来我会再去加热一下。我当时全部弄好的时候特意测试了一下，全部都能亮（图一），剪了脚等到晚上按回去以后才发现h键不亮了，但是h键能够正常使用。大神帮我再鉴定一下，我先去找找万用表。PS说的方法貌似好高端的样子。

淡淡de回忆 · 发表于 2015-2-10 11:39

aimok 发表于 2015-2-9 23:17
从隔壁的灯飞线过来，估计板子上的线断了。。。。

如果飞线的话从图中轴的焊点飞过来可以吗？

aimok · 发表于 2015-2-10 12:31

淡淡de回忆发表于 2015-2-10 11:39
如果飞线的话从图中轴的焊点飞过来可以吗？

从其他灯的焊点飞。。。不要用轴的焊点。。。左对左右对右注意灯珠的正负极和其他保持一致就行了。。。

自己改灯这种问题很常见，一不小心就这样了，飞线吧，不影响你使用，就是以后不好卖了。。。

aimok · 发表于 2015-2-10 12:32

你用一根电线，搭一下就知道那个触电断路了。。。可能飞一根线就行了，那路断了飞那路，不一定2根线都要飞的。。。

andy130 · 发表于 2015-2-10 22:39

焊功好好练练，那板子好可怜的说！
