鸭子2108S部分键位已坏，万用表测试轴体无问题，修复问题请大神进！！！

厕所里的猫

朋友鸭子2018S的板子，有部分键位已失灵，用万用表测试轴体是好的，之前改灯的时候飞过几根线，坏掉的这几个键位从焊点来看没有动过，请问要怎么检查问题的原因？帮帮忙，谢谢！！！

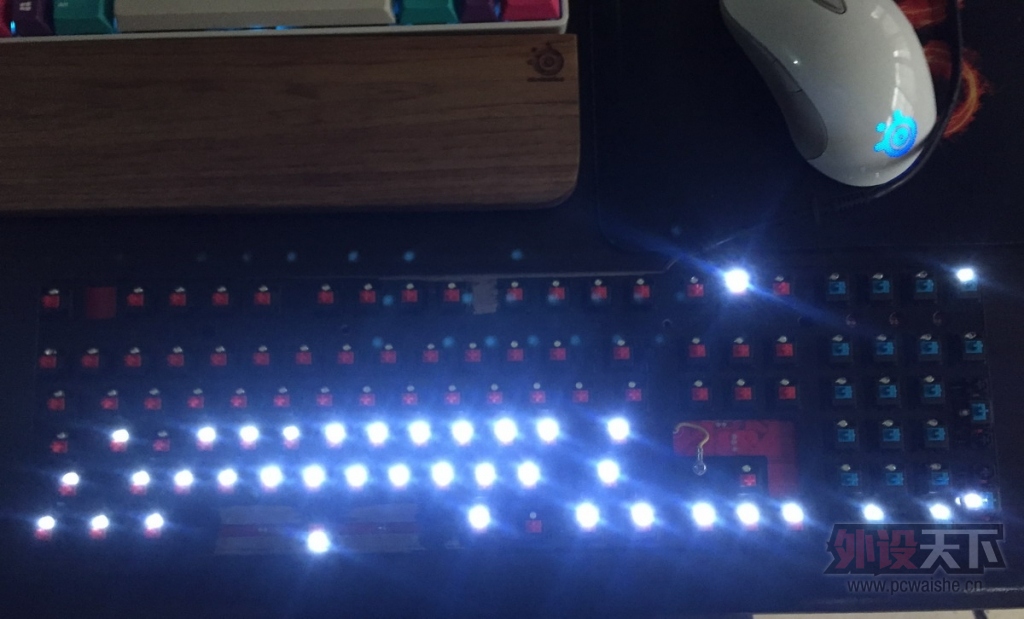

这是拿到时候飞线的图，灯全部亮！

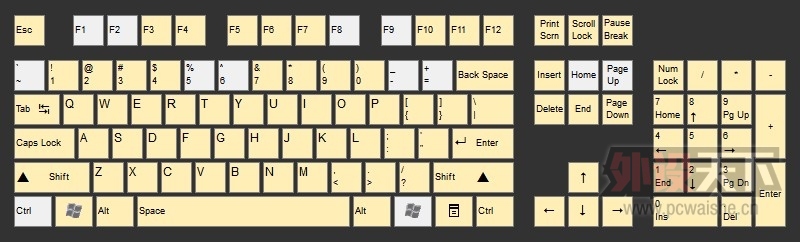

测试的结果有这些键位不能用



把飞线全部拆掉，灯变这样了，键位仍然和之前一样。明明只飞了几根线，为毛这么多灯不亮了？



保险起见用了最原始的方法，把板子上所有的二极管和电阻都测试了一遍，没有哪个的量偏差很大的，基本都在560左右，真心不知道要咋整了~~~教主@LuckyBird929，你能帮帮我吗？？？

aimok

先测线路吧，看看电压是否正常。。。这独立的2个键坏了，线路问题占多数了。。。

xinyu102821

既然没动这两颗键的线路，轴体还没坏，那就查下对应的线路吧，对应的贴片电阻及对应的其他原件，pcb板应该没问题！或者你先把灯的飞线断一下看看，是不是灯有问题造成部分按键短路或者短路！

xinyu102821

或者断路！

约瑟翰·庞麦郎

@LuckyBird929

厕所里的猫

aimok 发表于 2015-1-27 14:33
先测线路吧，看看电压是否正常。。。这独立的2个键坏了，线路问题占多数了。。。

能请教下怎么测线路吗？？谢谢了！！！

厕所里的猫

xinyu102821 发表于 2015-1-27 14:41
既然没动这两颗键的线路，轴体还没坏，那就查下对应的线路吧，对应的贴片电阻及对应的其他原件，pcb板应该 ...

把飞线全部拆掉，然后上部三排的灯都不亮了，晕死！然后坏掉的键位还是和之前一样，不能用！

xinyu102821

厕所里的猫 发表于 2015-1-27 14:51
把飞线全部拆掉，然后上部三排的灯都不亮了，晕死！然后坏掉的键位还是和之前一样，不能用！

你拆了飞线肯定会有等不亮，再接回去不就完事了！那你失灵按键的附近按键灯亮不亮？

厕所里的猫

约瑟翰·庞麦郎 发表于 2015-1-27 14:48
@LuckyBird929

他没空！！！Q他没回！！

aimok

厕所里的猫 发表于 2015-1-27 14:51
把飞线全部拆掉，然后上部三排的灯都不亮了，晕死！然后坏掉的键位还是和之前一样，不能用！

灯和轴的线路是分开的，灯全拆了，也不影响你使用，否则你坏了一个灯，不就导致按键也失灵了嘛，不会有谁这么设计电路的。。。

你测轴的焊脚，你先测好的轴，看电压是多少，记得测的时候把轴按下去，不按下去开路状态，按下去才通电。。。

如果你坏的轴没了电压，测线路上的贴片，看是那个贴片坏了，这个真不好说是什么问题，一点点测吧。。。
