怒脸黑熊想换个MICRO USB的键线分离，请教关于接线的问题，大神老鸟请进！-键盘区-外设天下-电脑外设发烧友聚集地

LuckyBird929 · 发表于 2015-1-25 14:48

厕所里的猫发表于 2015-1-25 14:08
哥，请教下你，键盘上的线有5根，座子上的接口也有5个，但转接线的PS2口和USB口都只有4根，请问要怎 ...

PS2的五根线是标准定义的你从键盘原来的接口可以量出来那一根是哪一根

至于USB插座到转接器有一根线GND是可以跟负极合并在一起的

厕所里的猫 · 发表于 2015-1-25 16:34

LuckyBird929 发表于 2015-1-25 14:48
PS2的五根线是标准定义的你从键盘原来的接口可以量出来那一根是哪一根

至于USB插座到转接器有一 ...

哥啊，小弟没有一点电路常识的，所以您可以说得通俗点吗？要怎么量？GND跟负极合并是什么意思？能麻烦您说详细点吗？？麻烦了！！！

LuckyBird929 · 发表于 2015-1-25 17:14

厕所里的猫发表于 2015-1-25 16:34
哥啊，小弟没有一点电路常识的，所以您可以说得通俗点吗？要怎么量？GND跟负极合并是什么意思？能麻烦您 ...

万用表到欧姆档或者到蜂鸣档

一个表棒先固定一条线另一个表棒去另一端一个一个量就知道这条线到那个脚了

一条一条测量就知道每条线走向

GND 是接地就是接口的外壳部分很多USB线材这一条是与屏蔽线连接的

可以与电源负极的黑线并在一起实在不行你不接也没事

厕所里的猫 · 发表于 2015-1-25 19:02

LuckyBird929 发表于 2015-1-25 17:14
万用表到欧姆档或者到蜂鸣档

一个表棒先固定一条线另一个表棒去另一端一个一个量就知道这条线到 ...

谢谢哥，明天万用表到了就测试。太感谢了。

LuckyBird929 · 发表于 2015-1-25 19:04

厕所里的猫发表于 2015-1-25 19:02
谢谢哥，明天万用表到了就测试。太感谢了。

wu20030753 · 发表于 2015-1-25 19:11

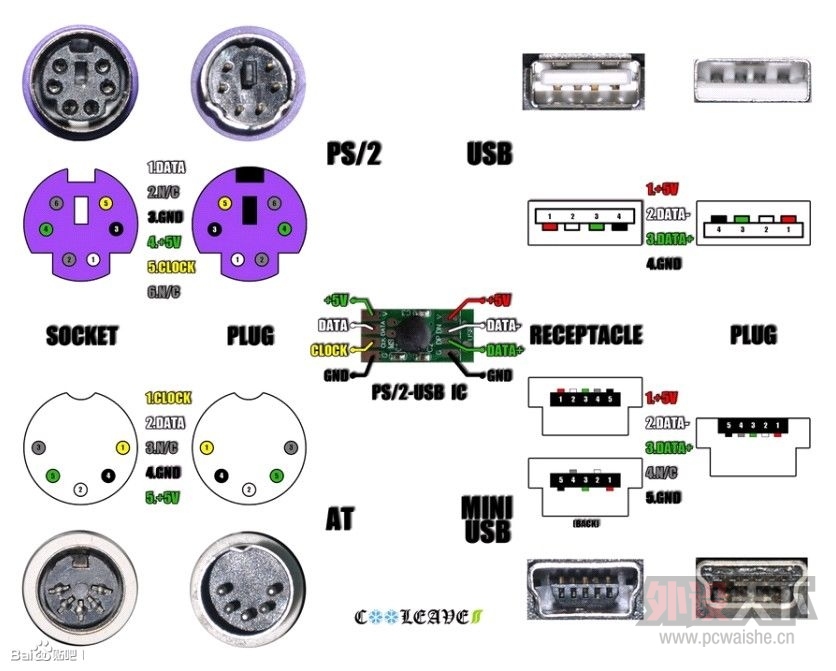

不用谢我，也别叫我雷锋~~我自己改的键线分离，全是照这个图来的

厕所里的猫 · 发表于 2015-1-25 21:20

wu20030753 发表于 2015-1-25 19:11
不用谢我，也别叫我雷锋~~我自己改的键线分离，全是照这个图来的

当然还是要谢谢你。只是你看这个键盘的线，没有绿色，所以不知道要怎么对，看来只有等万用表到了测试了。这个难道没有一个统一的标准可以遵循的吗？郁闷。

wu20030753 · 发表于 2015-1-25 21:33

厕所里的猫发表于 2015-1-25 21:20
当然还是要谢谢你。只是你看这个键盘的线，没有绿色，所以不知道要怎么对，看来只有等万用表到了测试了。 ...

目前的标准自然是一样的，问题是你这个键盘已经是传家宝啦

厕所里的猫 · 发表于 2015-1-27 00:07

本帖最后由厕所里的猫于 2015-1-27 00:14 编辑

LuckyBird929 发表于 2015-1-25 17:14
万用表到欧姆档或者到蜂鸣档

一个表棒先固定一条线另一个表棒去另一端一个一个量就知道这条线到 ...

哎。哥，看了好几人小时的万用表教程了，还是有一点没懂，如果要测的话，是不是保证键盘和USB线都要通电？？？比如将键盘正常插在电脑上，然后转接线的USB口插在电脑上，再把PS2口的线剪出来，这样一边相连测试，如果响了就表示对应的线是正确的，是吗？？？

LuckyBird929 · 发表于 2015-1-27 00:26

厕所里的猫发表于 2015-1-27 00:07
哎。哥，看了好几人小时的万用表教程了，还是有一点没懂，如果要测的话，是不是保证键盘和USB线都要通电 ...

测通断完全不需要通电

你看看楼上的图很好用
