PLU ML-87拆解及换轴（献给爱折腾的你）

wlandytex

      很少在键盘区发帖，这次发个PLU ML-87键盘的拆解及更换轴的小教程，现在打字手指真是不方便，一会你们就知道为什么了，这个键盘空格键的青轴连击了，所以要换掉。我们还是上图吧。

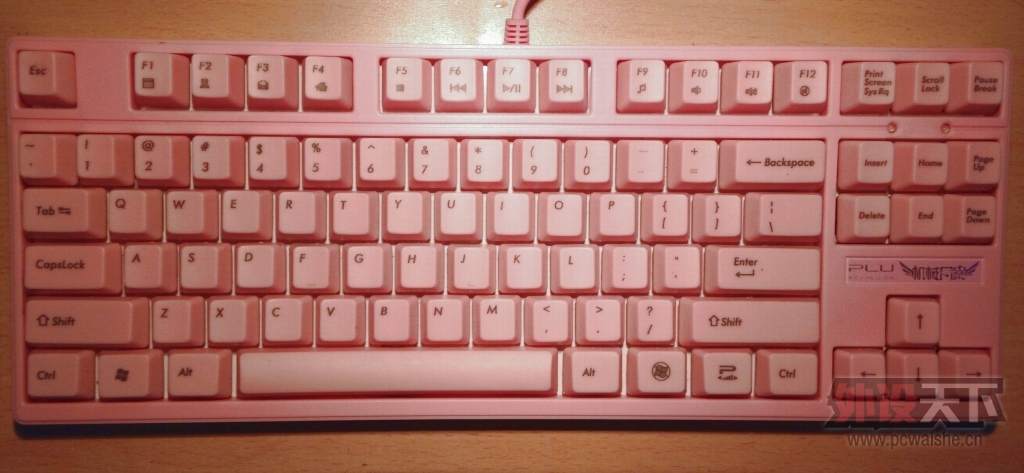

粉色键盘，姑娘首选。



拔键器先把空格键拔下来，这里不要拔太猛了，注意钢丝。



键帽菊花及钢丝特写。



整个键盘就一颗螺丝，这就意味着剩下的就要撬边框了。



键盘背面右侧卡槽点，就是撬这里。



我们再看看左侧的，别撬错了地方就行。



这东西叫开边器吧，或者叫拨片，专门顺着塑料的边缘滑动撬边的。

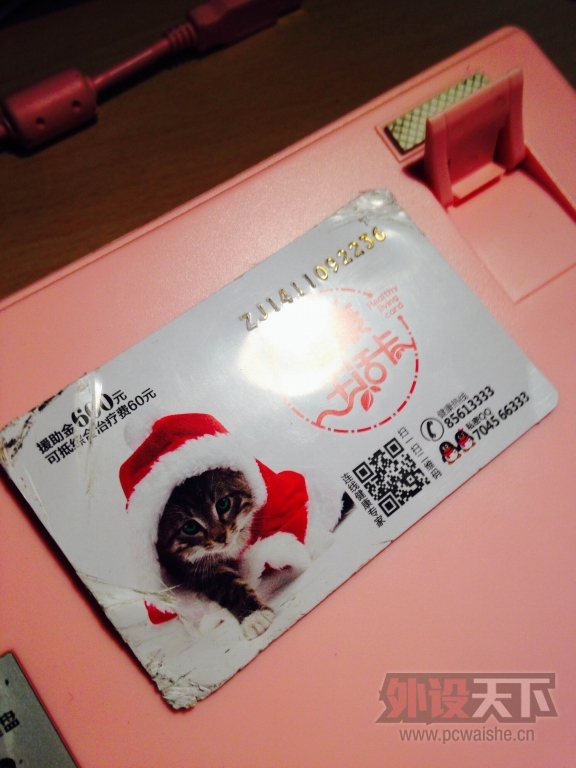

没有开边器就找一个塑料卡便撬边也是可以的。



最后一个卡扣不好撬，上了一字螺丝刀，用力太猛结果。。。。。所以打字很不方便了。大家可要吸取我血淋淋地教训。55555555。



上盖取下后来看看前端4个卡槽的位置。



侧边卡槽的位置。



上盖边框前端的卡扣。



侧边卡扣。

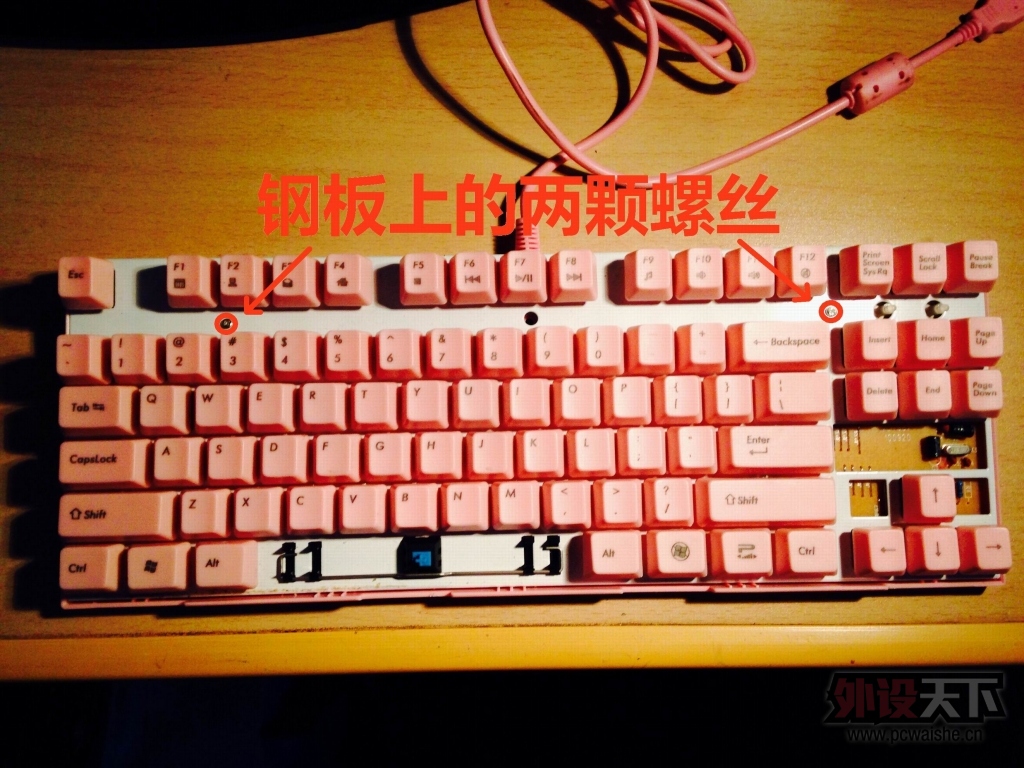

键盘上盖就取下来了。白色钢板上的最后两颗螺丝。



键盘PCB背面特写。



数据线与板子接口特写。



上家伙，烙铁，吸锡器，焊锡丝，樱桃青轴。



给焊点上助焊膏，助焊膏的作用就是增加焊锡流动性，清理焊锡的时候会清理的比较干净。

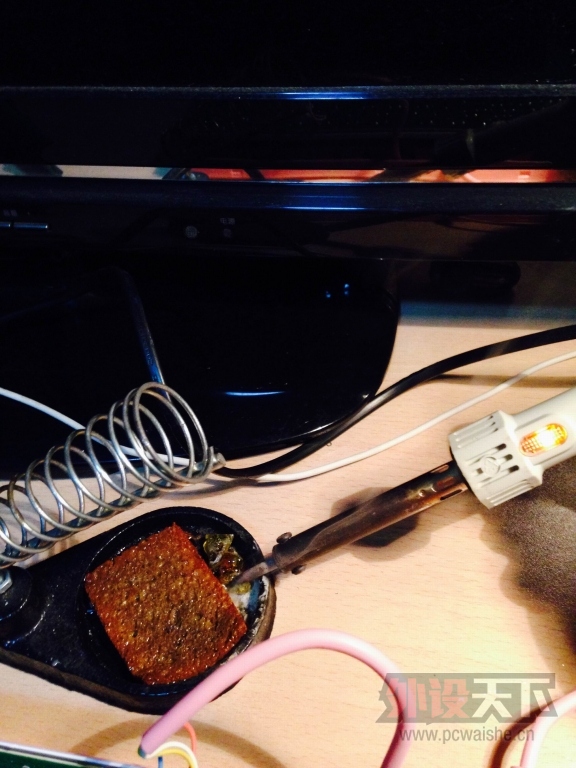

用烙铁烫一下松香检测烙铁的温度。开始清理焊点。



焊点清理的比较干净。

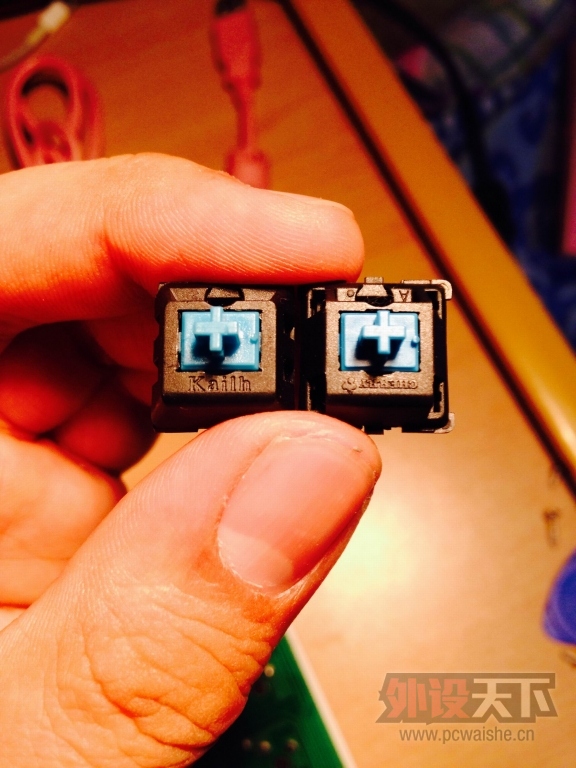

轴拆下来才发现是凯华的青轴，这种轴按起来跟樱桃的茶轴类似，不知道是不是因为使用时间长了造成的。



轴背面特写。



将新轴焊接到板子上，我可是给焊点上足了锡。



准备装回去吧，先将键盘线顺到底壳的导线槽里，再将板子放到底壳上。



键盘组装完毕，上机测试，一些OK。

@candy灬 这次我没上那个垫子，快给哥过来加发烧值。

光速空间

这些人只看不回复的太没人性了吧，践踏人家的劳动成果，支持折腾

wlandytex

光速空间 发表于 2015-1-19 20:20
这些人只看不回复的太没人性了吧，践踏人家的劳动成果，支持折腾

谢谢光速哥，我手都被插流血了，插流血了，5555

光速空间

wlandytex 发表于 2015-1-19 20:27
谢谢光速哥，我手都被插流血了，插流血了，5555

手工不错啊，动手能力有一套

wlandytex

光速空间 发表于 2015-1-19 20:32
手工不错啊，动手能力有一套

总混鼠标区，搞鼠标搞的比较多。

本田迷

同款黄花老铁宝光吸锡器 顶飞线哥！

wlandytex

本田迷 发表于 2015-1-19 21:17
同款黄花老铁宝光吸锡器 顶飞线哥！

烙铁确实耐用，快用了3年了啥事没有，当年15块钱买的。话说这个吸锡器也挺好用的，吸力大。

fox1945

双击了酒精大法没用吗

blares

不容易~

wlandytex

fox1945 发表于 2015-1-19 22:10
双击了酒精大法没用吗

朋友说要换轴，所以就干脆换新轴好了。
