键盘改造键线分离micro usb连接键盘有问题，求助大神！！

892350087

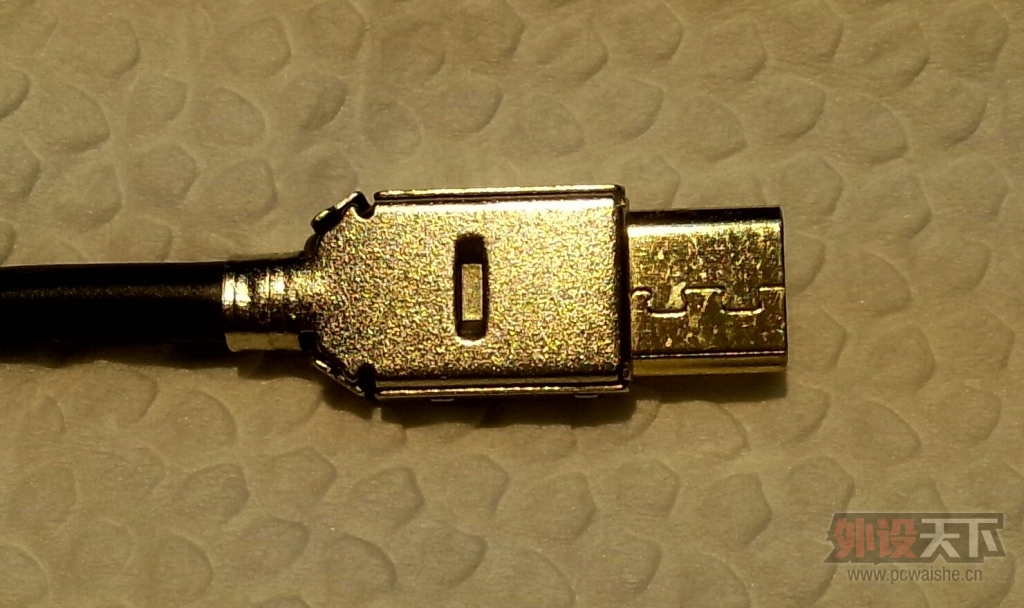

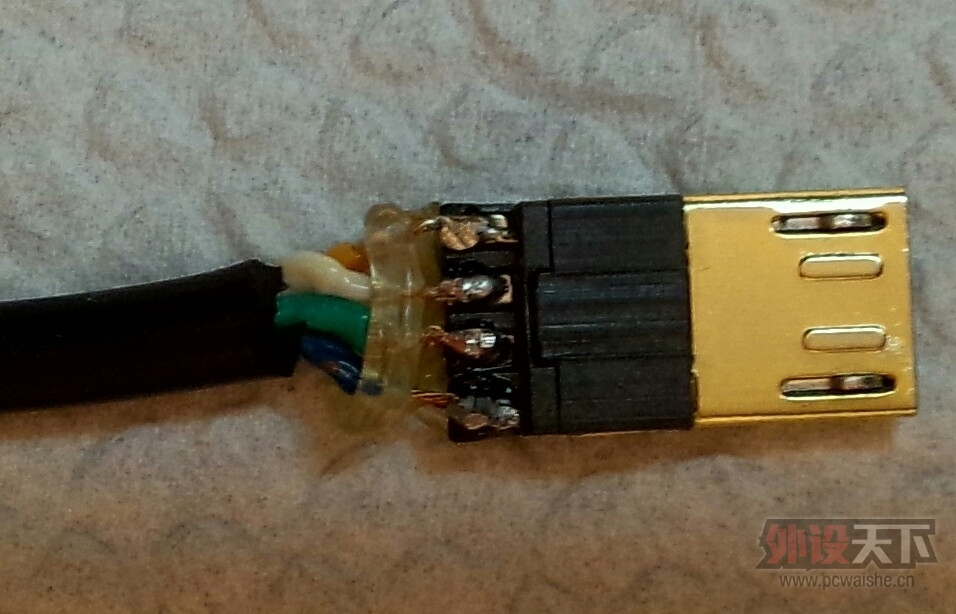

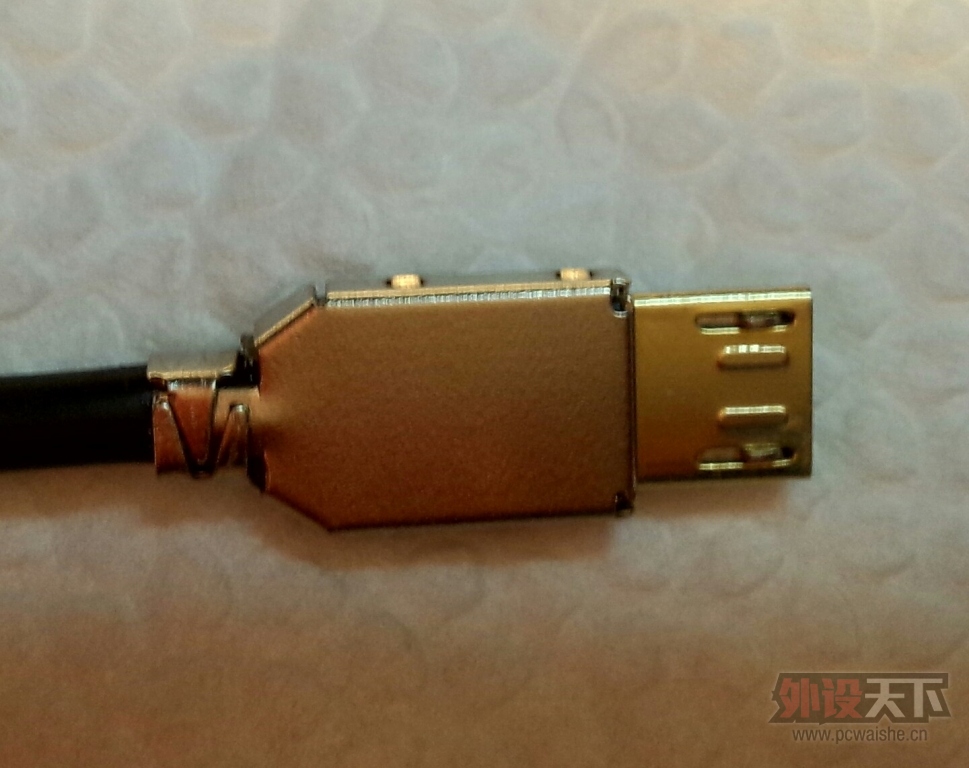

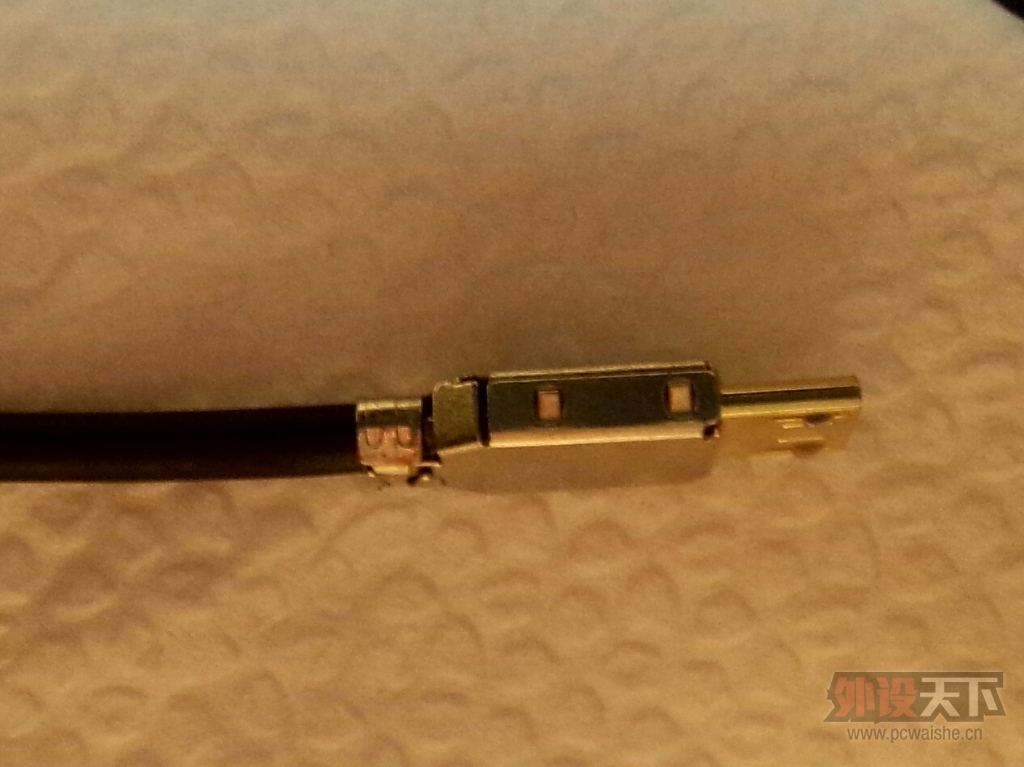

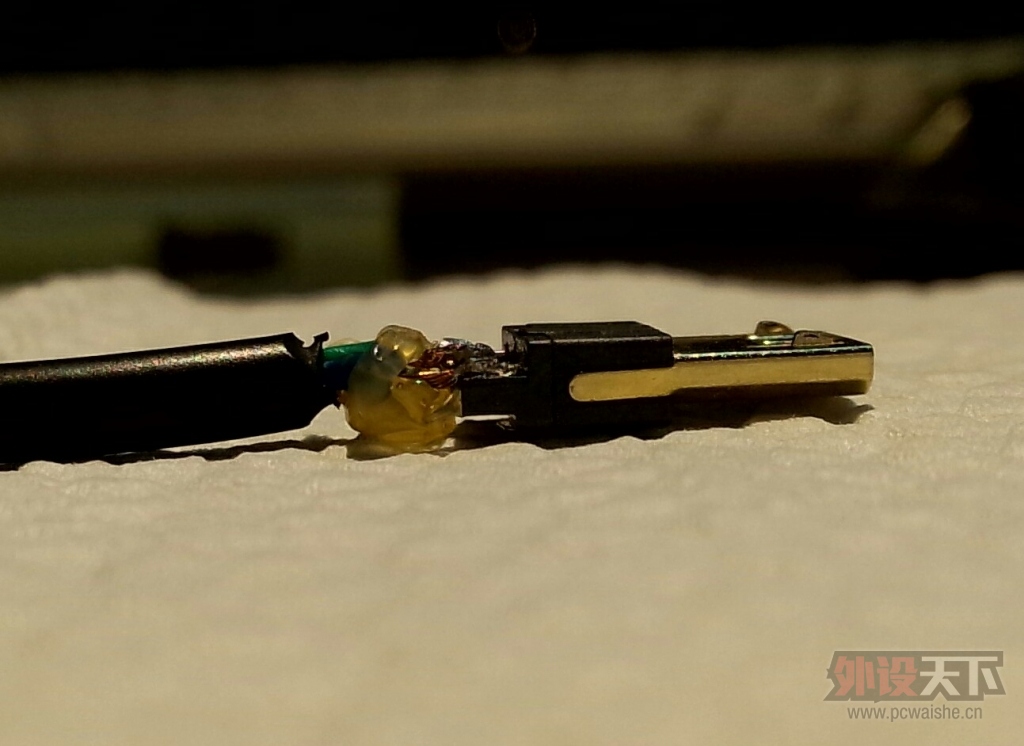

昨天给自己的键盘改造成键线分离，使用的是micro usb公母座，键盘部分改造好后用手机原装的数据线测试使用正常，后来想着再做一根，总不能键盘和手机抢着用一根线，而且手机的数据线很长还比较硬，然后找了根软一点的线自己做了一根一米不到的micro usb的线（这跟线是没有金属屏蔽网，也就是没有正规数据线那根接地的线，反正手上的micro usb公头也只有四个焊点，就没想那么多焊上了），刚做好连接键盘没问题，各个键位都是正常的，只不过连手机出现“跟这台计算机连接的前一个USB设备工作不正常，windows无法识别”，我想着键盘能用就行了就没管然后睡觉了，今天起床用电脑发现，键盘刚开始还能用，过一会儿就不能用了，Num Lock等键位的指示灯也不亮了，即使再拔插都没反应，用这根线连手机试试还跟昨晚一样，只能充电但是却没法和电脑连接传输数据，求指教这是怎么回事，现在键盘用的是手机的原装数据线使用正常没出现问题，这是问什么呢？如果能充电代表着线的正负极没接反，难道是Data+/-接反了，坛子里有没有大神知道怎么解决？！！？！

— — — — — — — — — — — — — — — — — — — — — — — — —

快乐的分割线，昨天的帖子了，今天问题总算解决，想来想去原因可能就是接头装上外壳因为外力挤压的原因导致Data+/-短路，刚刚返工，总算好了，在这里提醒广大坛友，搞机要细心啊

fox1945

好钻研啊 我遇到这种情况直接再买一根数据线，，，
等楼下大神解
答

study

"如果能充电代表着线的正负极没接反，难道是Data+/-接反了"


把Data+/-接反试试，只要电源线接对了，就没事。

qq8840

么得屏蔽层,就搞个抗滤波磁环,一样避孕.   你线序是否是对的.? micro 我还没试过,
不过pcb上应该是vcc  D-   D+ GND.
你直接上图吧，看图比较直观。

892350087

qq8840 发表于 2015-1-17 23:11
么得屏蔽层,就搞个抗滤波磁环,一样避孕.   你线序是否是对的.? micro 我还没试过,
不过pcb上应该是vcc  D- ...

已经修好了，原因可能是接头装上外壳以后外力挤压导致data+/-短路，刚刚又返工了，特别注意了防短路，总算好了

buxingyu

路过看看
