G9X 内部解析！

咖啡情结 · 发表于 2009-12-22 12:24

鉴于大家对G9X的热爱，本人也比较喜欢G9X，但对滚轮无爱！
呵呵，费话不多说了，为了了解G9X的详细构造，哥们把自己心爱的G9X给拆了，希望给能各位烧友们一些认识，便于各位拆解及更换相关的零件！
先脚垫，螺丝什么的都统统不写了，免得浪费大家的时间！要来就来点内部实用的！
1.拆开螺丝后，把上下盖打开，下面为下盖组装图

咖啡情结 · 发表于 2009-12-22 12:25

接着再上偶无爱的这个东东！
哎，拆下来一看，就知道为什么无爱这玩意了！

咖啡情结 · 发表于 2009-12-22 12:26

再来一个详细讲解为什么对中键无爱的原因！

咖啡情结 · 发表于 2009-12-22 12:27

接下来，不知道大家想不想知道为什么此款鼠标的大外壳可以拆换呢！
哈哈，秘密就在于此，马上接晓！

咖啡情结 · 发表于 2009-12-22 12:28

下盖上面要看的已经没什么了！
个人是这么认为！

咖啡情结 · 发表于 2009-12-22 12:29

既然下盖没什么好讲的了，那就来上盖吧！
上盖上面东西还真不少！
先来个背面的拆解吧！

咖啡情结 · 发表于 2009-12-22 12:30

接着再来上盖的反面吧！
看看内部是如何构造的呢！

咖啡情结 · 发表于 2009-12-22 12:31

再来个什么呢！
那就再来个大家最在意的东西吧！

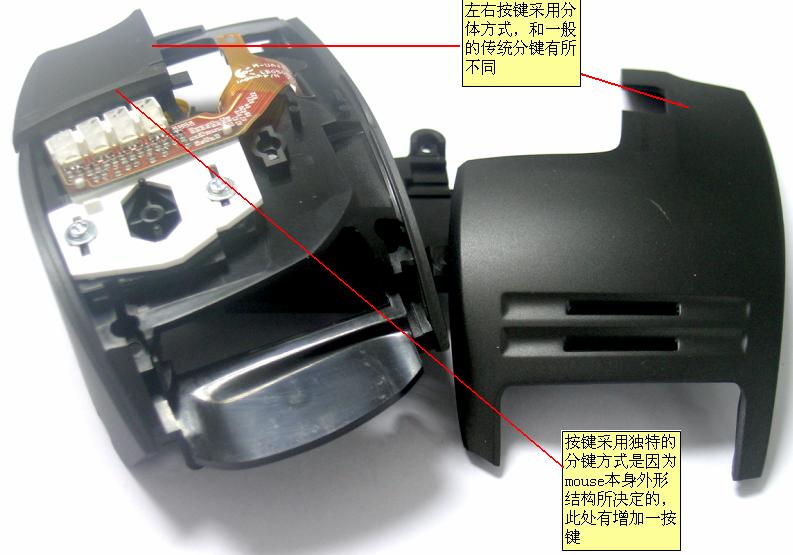

左右键的分解！

咖啡情结 · 发表于 2009-12-22 12:31

等等！
遇到个难题了！
这是什么东西呢？

wql31416 · 发表于 2009-12-22 12:31

经典啊，顶了
