极光魅影——心动先马碳立方碳立方机箱+金牌500W电源装机及解析[原创]

云瑞将军 · 发表于 2015-1-11 22:08

先马碳立方机箱，是一款专门为M-ATX主板打造的科技立方体，典雅大气的造型设计，充满生机的青草绿与神秘深沉的黑色的色彩搭配，加上绚烂的绿色LED风扇，构成了深度的极光魅影诱惑。

要的就是这种任性，要的就是这种纸醉金迷，要的就是这种极致诱惑！而这一切都通过先马碳立方机箱实现了，下面就让我带大家一起体验我的整个装机过程及对碳立方进行深度解析。

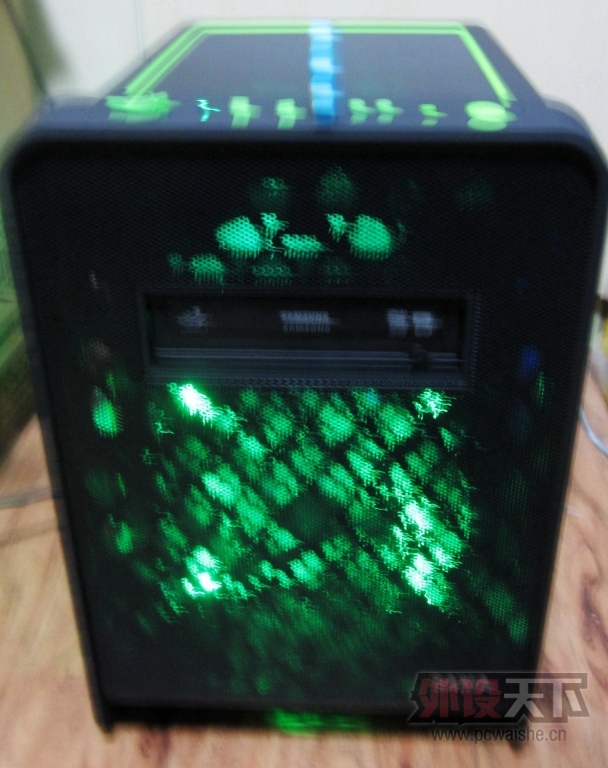

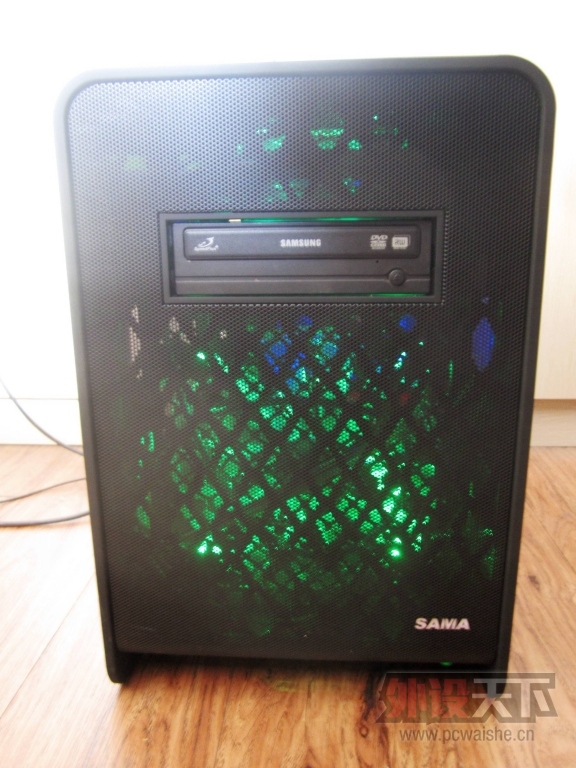

碳立方正面采用全冲网设计，正中是光驱位，右下角有一个银白色的先马logo，整个设计非常简约大气，就好像美人以轻纱拂面，更增添了几分魅力。机箱也并未采用棱棱角角的设计，而是采用了比较婉约柔和的圆角设计，在简约大气的基础之上，不失豪华优雅的风度。

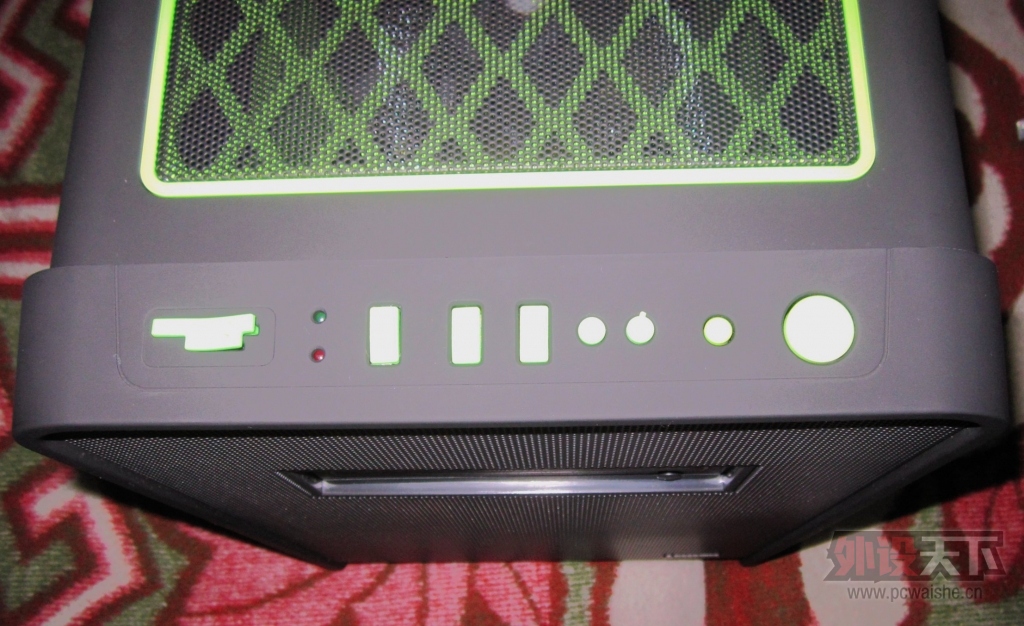

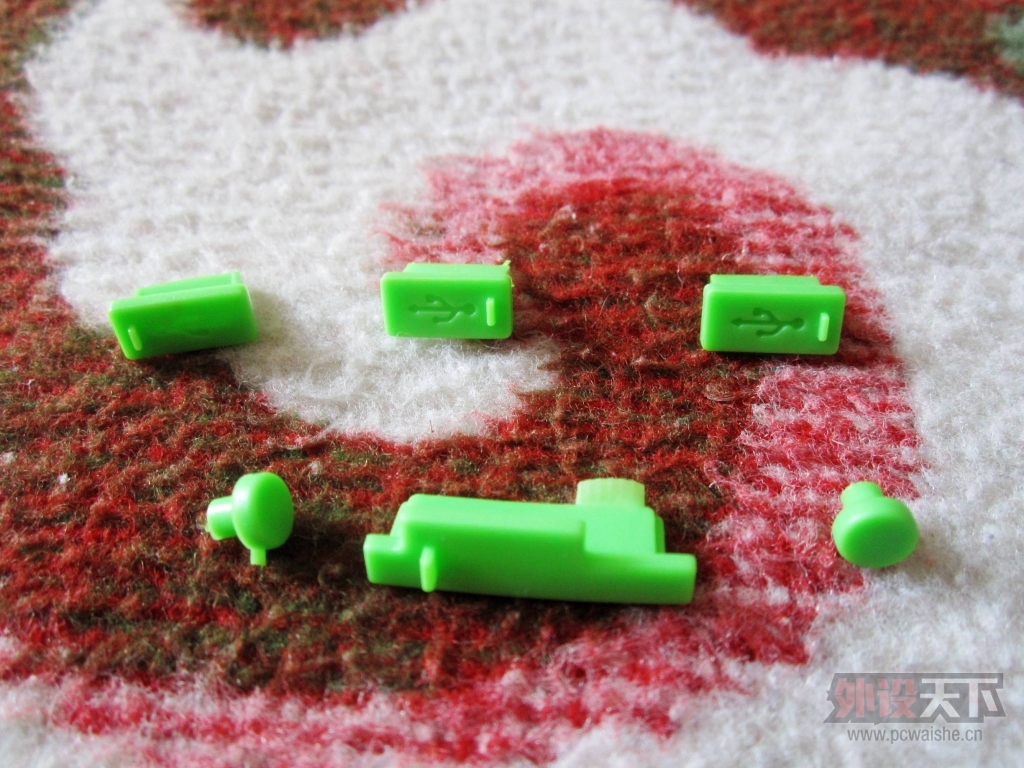

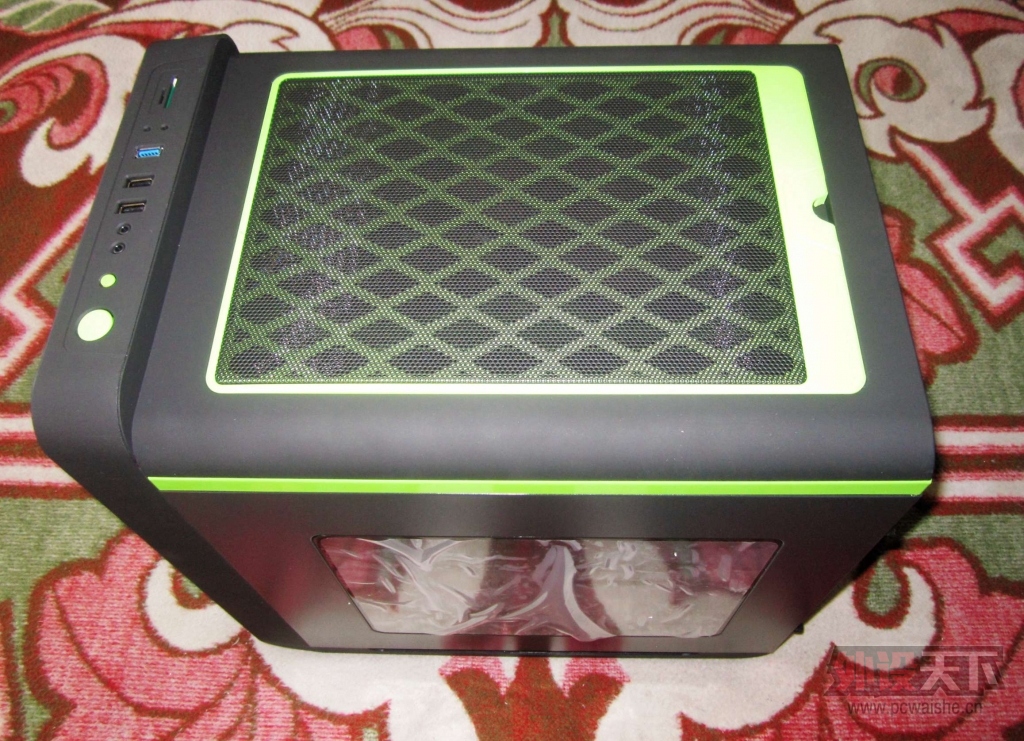

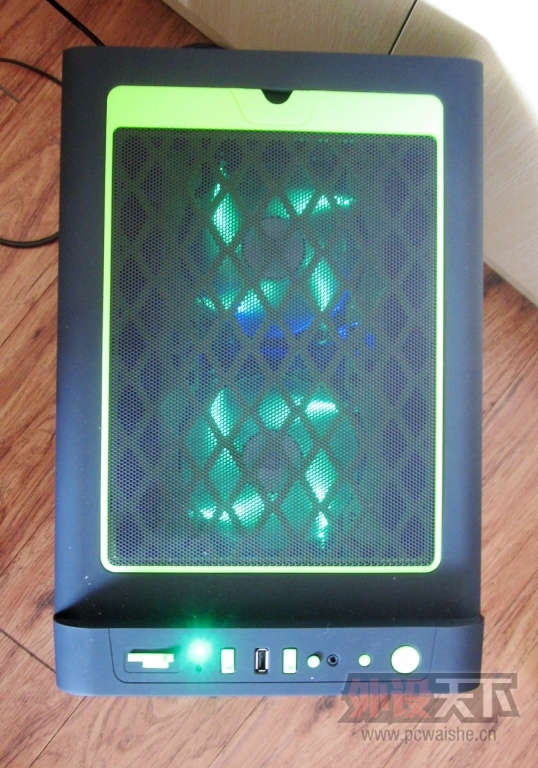

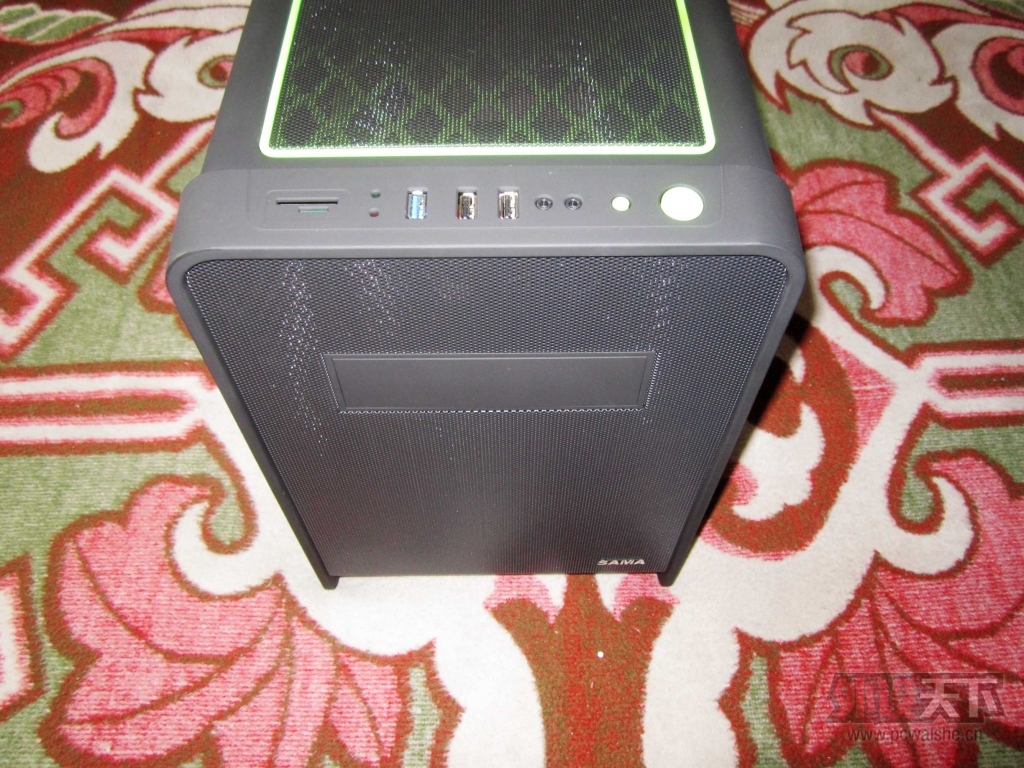

机箱的顶部，采用方便拆卸顶盖设计，顶盖由大面积的黑色冲网及绿色所料条纹构成，似美人的罗裙配上薄薄的纱，非常醒目。机箱面板位于顶部前端，配有2个USB2.O接口，一个USB3.0接口，以及一个耳机及一个麦克插口，及SD卡读卡器，机箱电源开关采用大的绿色圆形开关，重启键采用小的绿色圆形开关，并且配有绿色的防尘塞，以保持色彩上的一致。

机箱的顶部面板，耳机和麦克插孔，没有标识区分，用的时候需要试一下，如果能有标识就好了。读卡器的防尘塞稍微有点大，无法完全插入，但这是偶然的特例。增加了读卡器，对于喜欢摄影和喜欢玩手机的人很方便，可以直接将存储卡插入，进行操作。

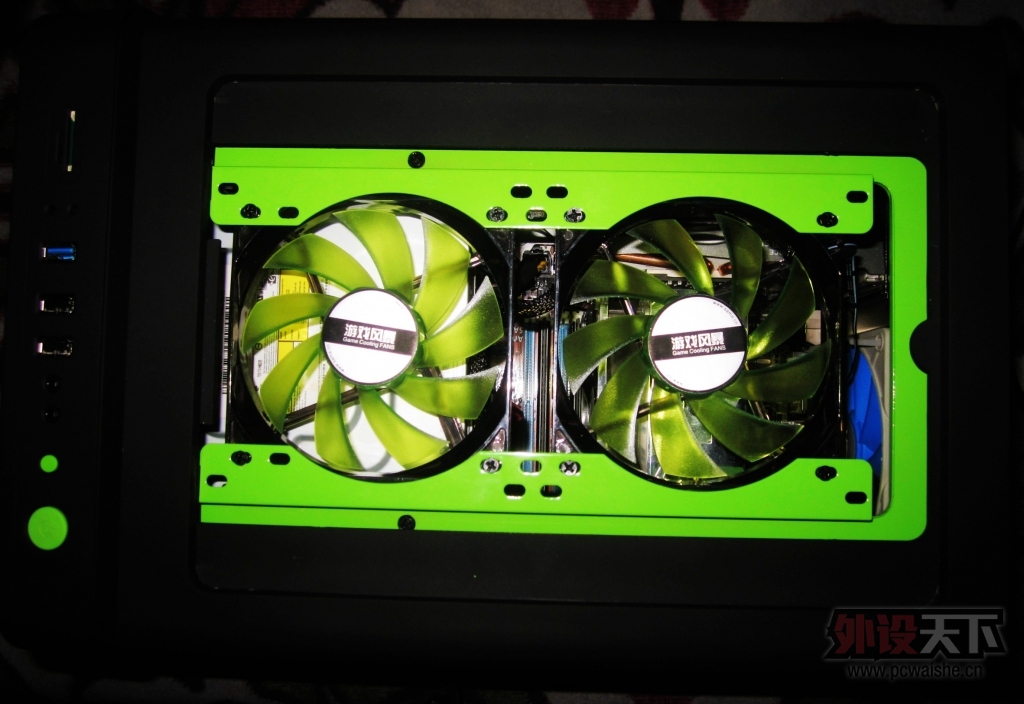

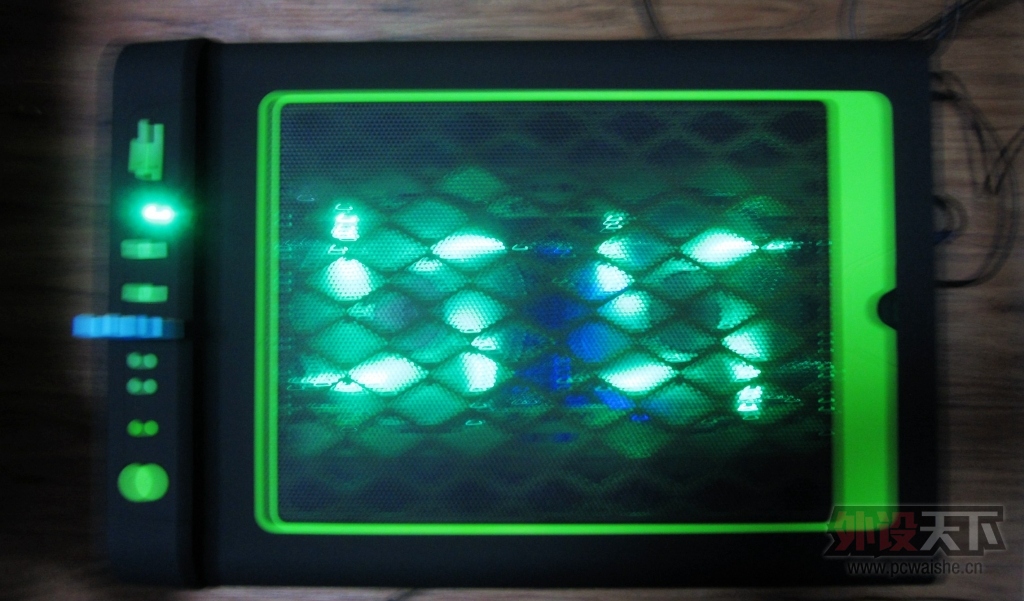

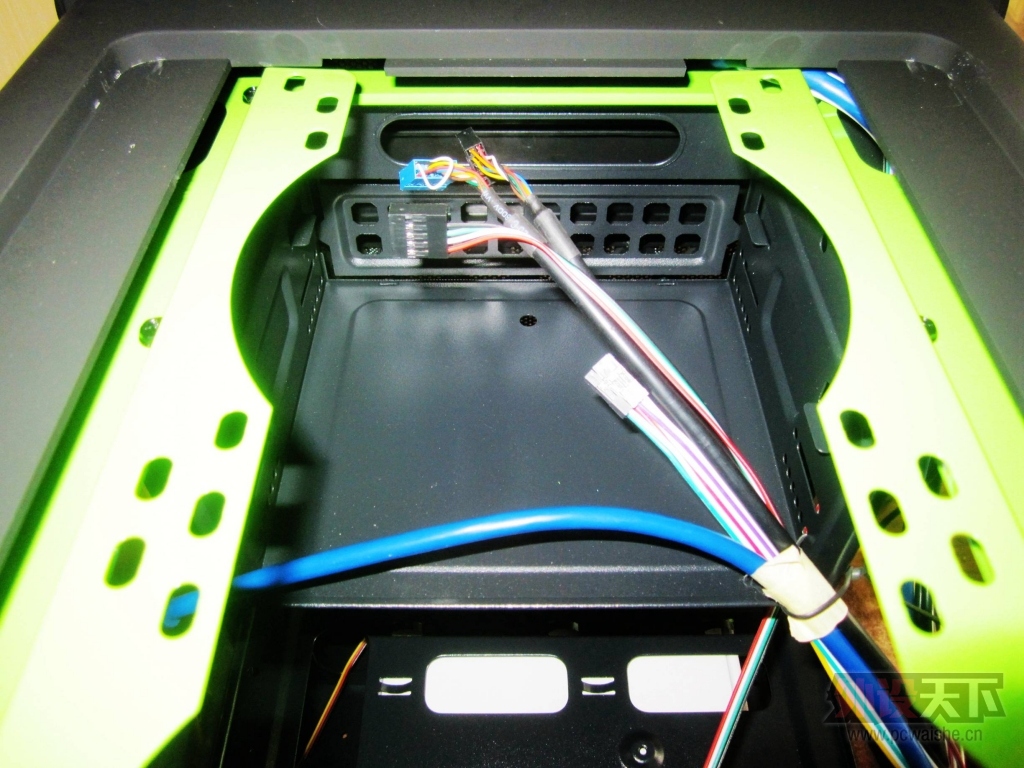

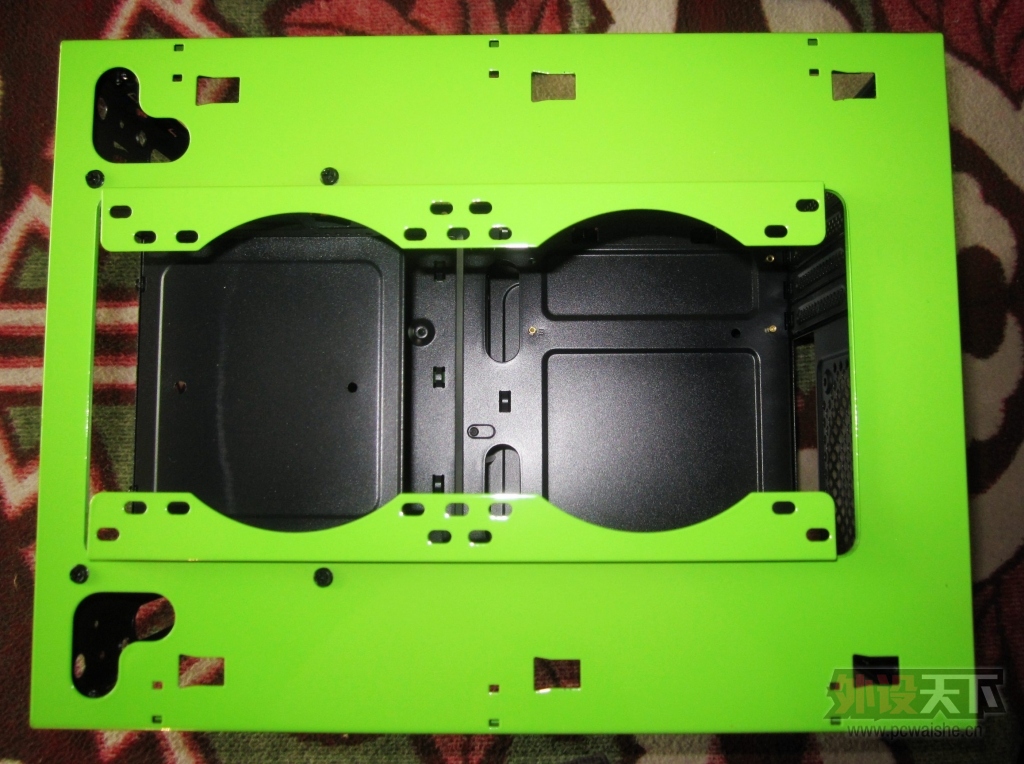

将顶盖揭开以后，露出绿色的顶部支撑，用于安装风扇，可以安装12cm及14cm风扇，也可以水冷排，支撑上的安装螺丝孔的位置分布，可以非常方便地对风扇和水冷排进行调整。绿色的顶部支撑，又和周围的黑色机箱主体，形成鲜明对比，从而给人以色彩上触动。

从我个人的角度看，顶盖的设计需要进一步的改进，有一种搭积木的感觉，好像将顶盖搭在机箱上，顶盖可以通过顶盖后部的凹槽拉起，其所谓的是磁性贴合的磁性并不牢固，当将机箱侧放的时候，顶盖很容易滑脱。因此如果能更改一下设计，强化一下顶盖的固定方式，会好一些。

机箱还可以做进一步的拆解，皮肤质感的顶层，可以完全拆下，这样就可以看到顶层绿色的支撑部分。

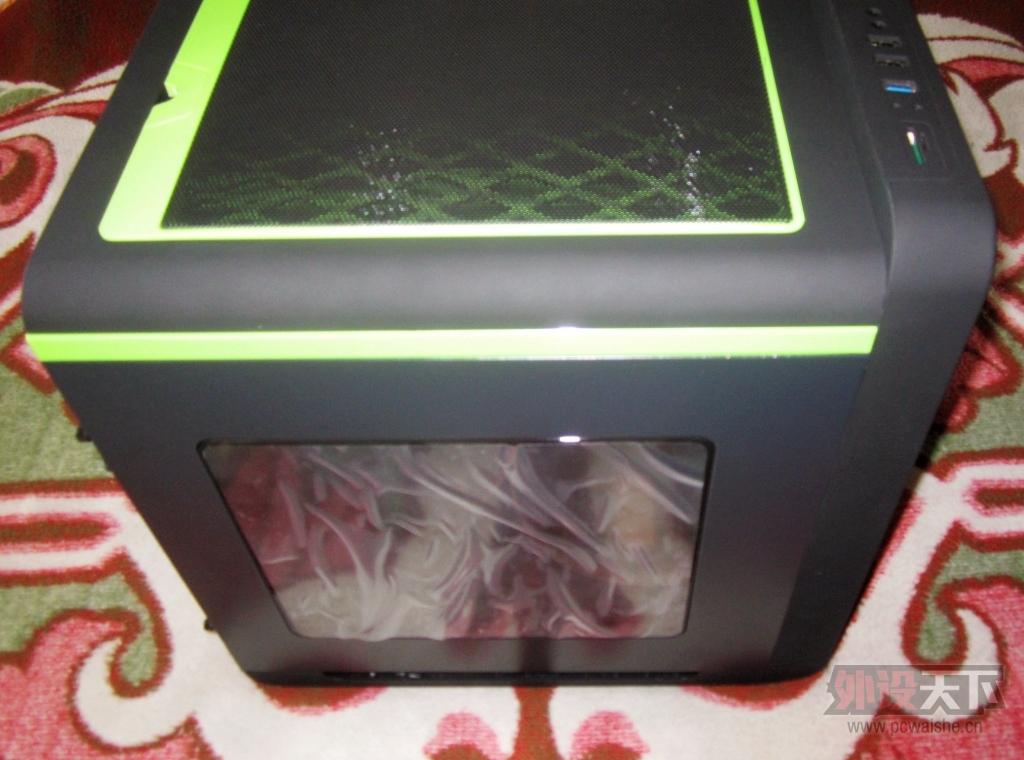

碳立方的左右两侧，均采用侧透设计，因为机箱将主板设计成水平安装，这样，通过两侧的侧透版可以很清晰的看到主机的配置情况，这就是碳立方独到的双侧透设计，这对喜欢折腾的硬件玩家绝对是个福音。

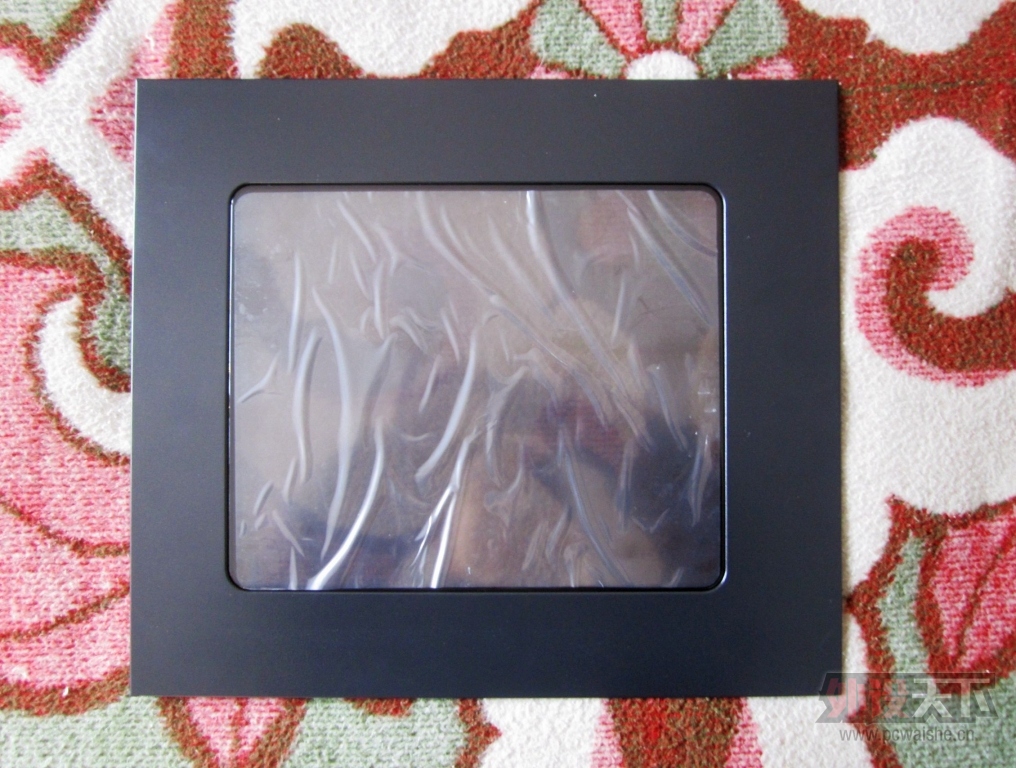

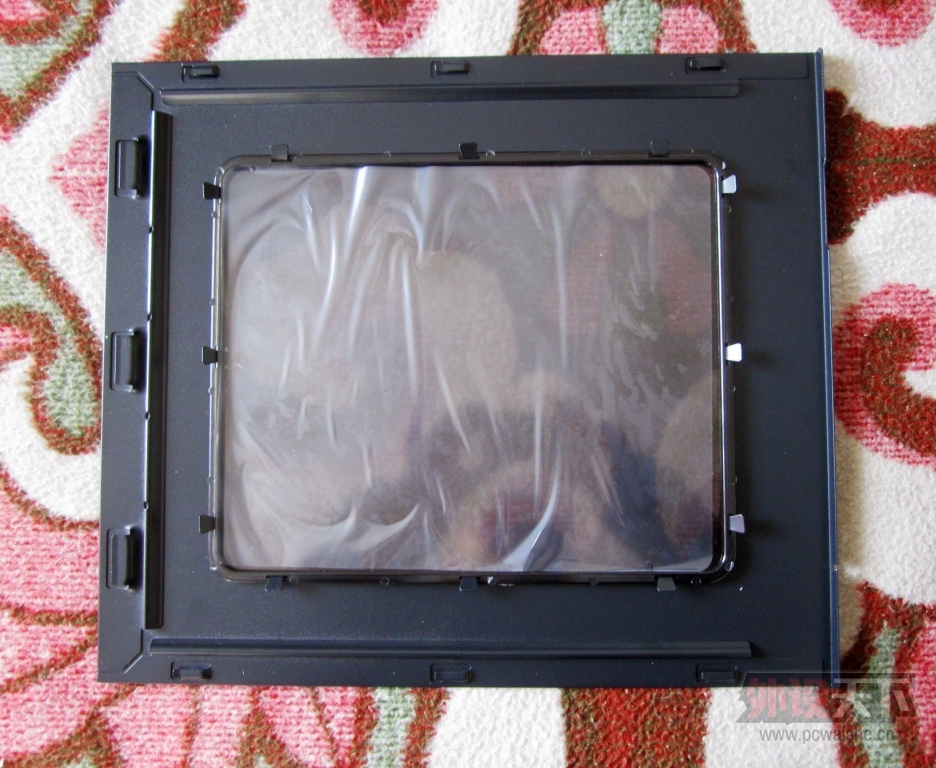

侧透板中侧透的有机玻璃板占了绝大部分，越约80%左右的面积，有机玻璃板采用圆角矩形，使得整个机箱都给人一种柔和大气，藏秀于内的美感。侧头版采用黑色金属侧板加上有机玻璃板的组合，有机玻璃板通过弯折的金属插条固定，虽然这个固定方式比较简单，但也比较方便。有机玻璃采用茶色，个人比较偏好无色透明的有机玻璃，如果采用了比如像技嘉凤凰的哪有闪耀的主板，则茶色的有机玻璃就不如无色透明的侧透来得要好了。当然侧透上以后也可以做一些定制的造型，比如某游戏的logo或者是传统的龙形纹等，这样对见惯了常规设计的用户来说，又多了几分新鲜感。

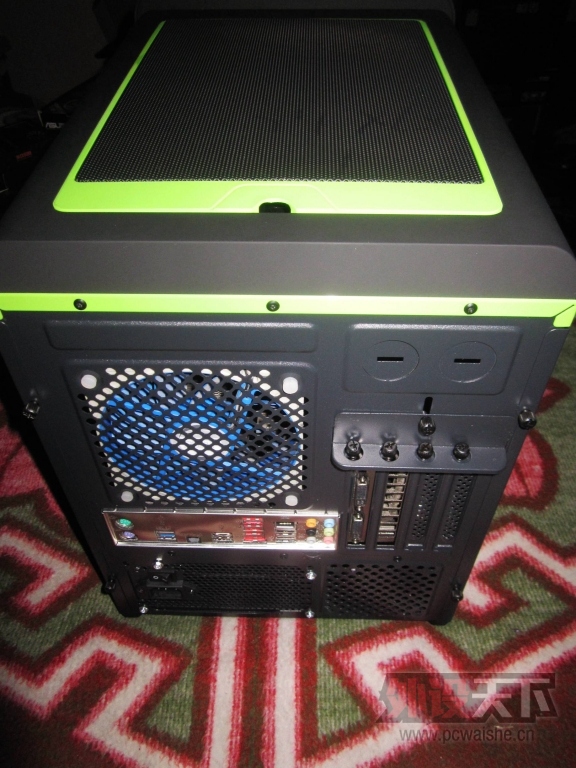

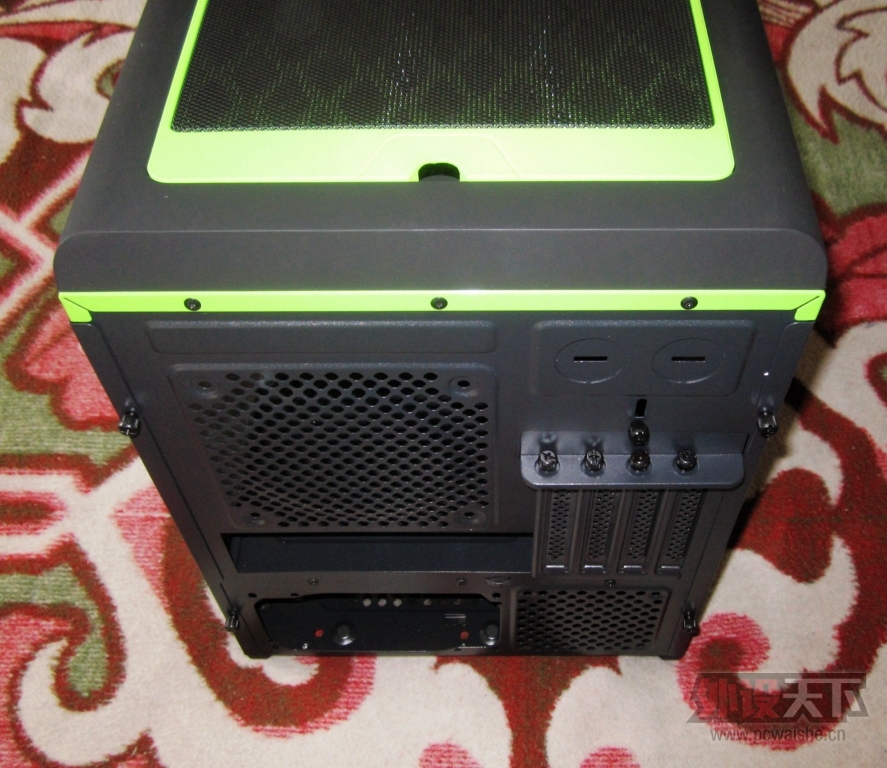

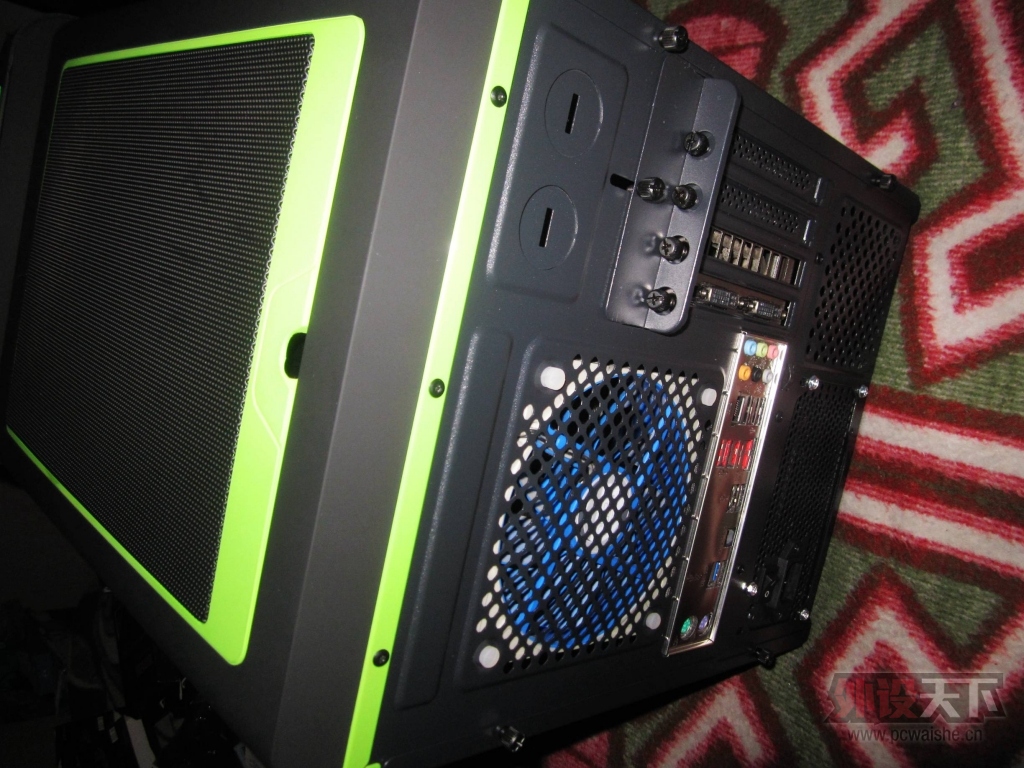

机箱的背部可以看出，机箱采用电源下置设计，主板横放，在主板上部是一个机箱背部分风扇，PCIE插槽位置是四个可拆卸的PCIE挡板，水冷孔，采用一次性金属片，其下是显卡的压片，感觉这个压片的设计需要进一步改进，因为这个压片的设计，固定并不十分紧密，而且这个压片也似乎是可有可无。背部的绿色线条还算比较醒目，如果能将其中两条黑色的PCIE挡板，换成绿色，是不是会更有一种整体感呢？或者干脆四个PCIE挡板，全部换成绿色。

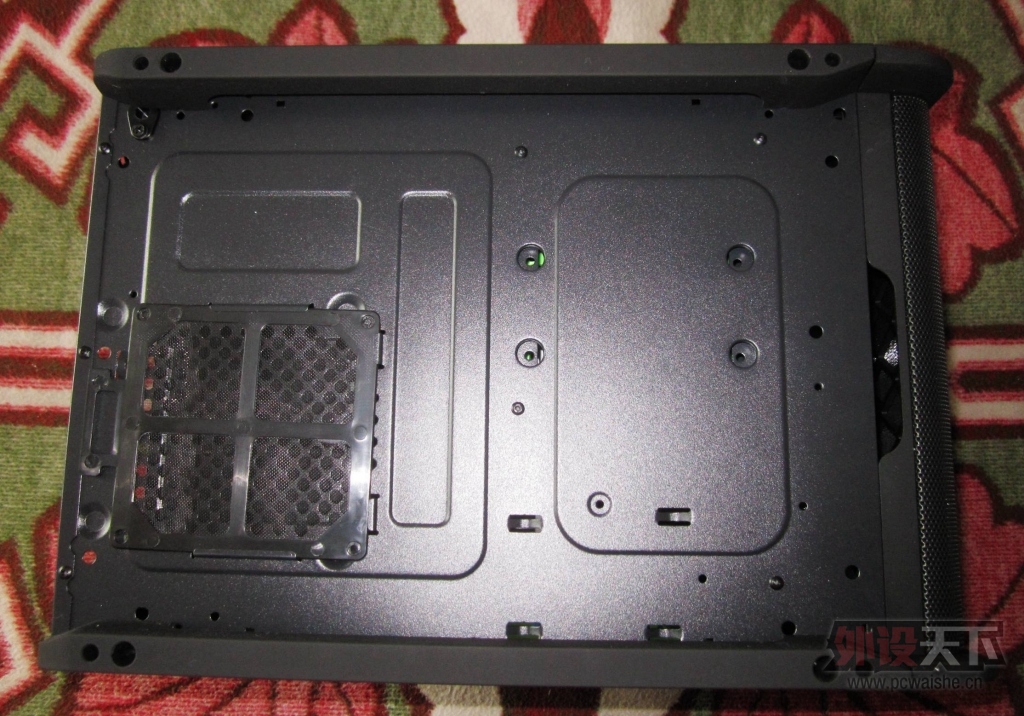

机箱底部采用塑料支撑，将机箱底部与底面的间距提升约3cm，起到防尘和散热的作用，并且电源底部的风扇位置设置有可拆卸的防尘网。只是机箱底部仍残留了很多孔，不知道是不是有其他的设计需要，还是废弃的设计，如果是废弃的设计，这些孔就不要打了，一方面增加了成本，一方面对防尘也不利。

云瑞将军 · 发表于 2015-1-11 22:09

本帖最后由云瑞将军于 2015-1-11 22:34 编辑

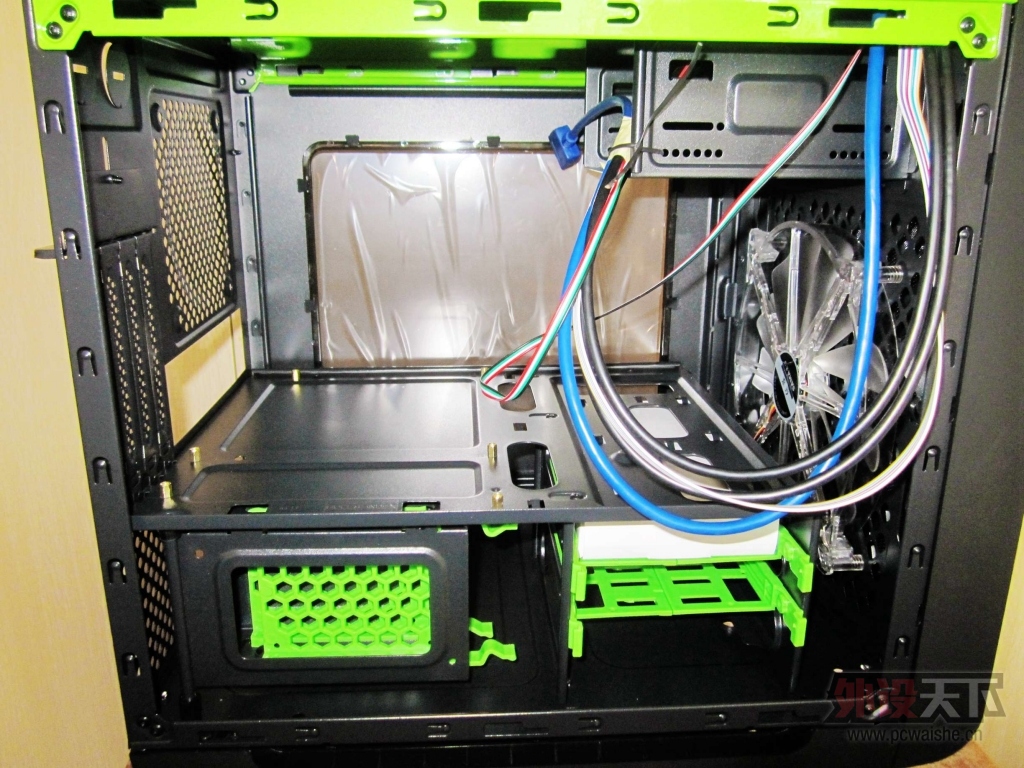

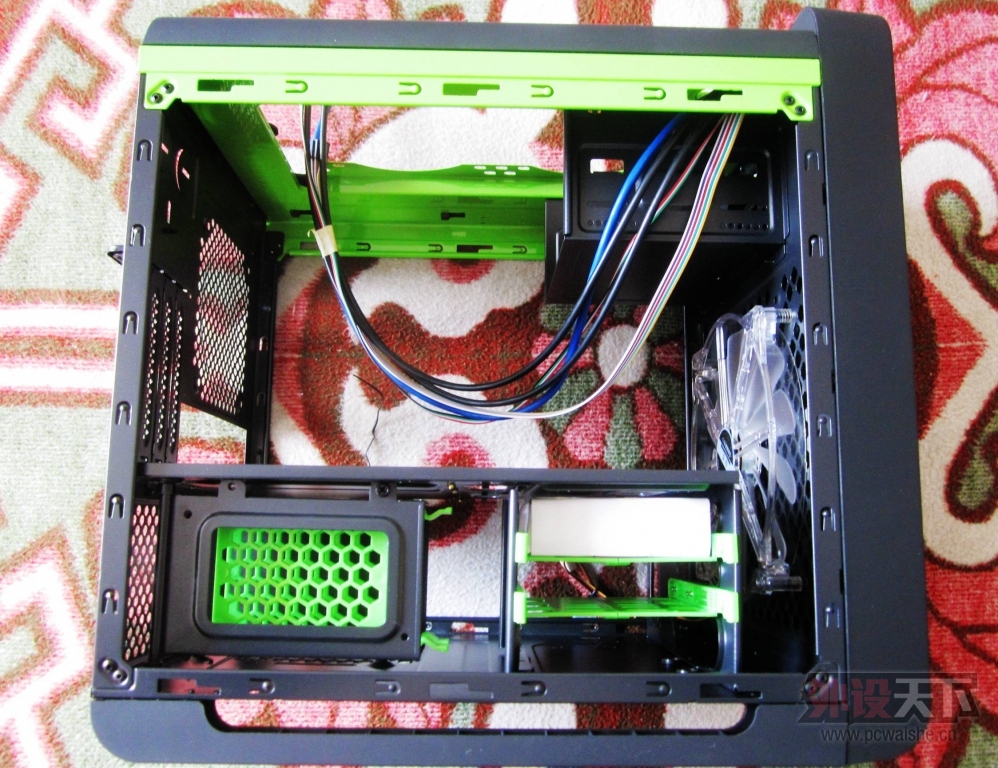

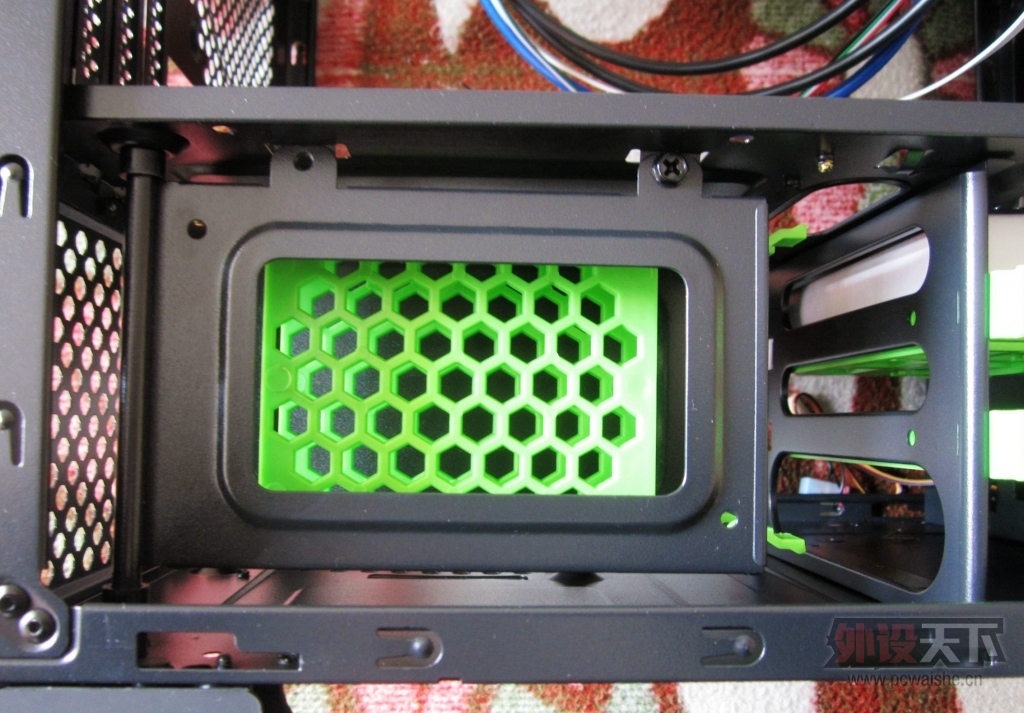

分析完外观，紧接着分析一下机箱内部的结构和布局。从外观上，我们已经可以看到一些痕迹，碳立方采用采用上下两层设计，下层的右后侧是电源位，电源位下方，有电源风扇用防尘网，下层左侧是2个固态硬盘位，下层前侧是2个3.5寸HHD硬盘位，其前置20cm绿色LED风扇。上层是横放的MATX主板位。碳立方上层前方是一个光驱位。整个机箱设计有2个SSD位，2个HHD位及1个光驱位。硬盘主要分布在机箱下层，HHD采用水平防止，而SSD则采用垂直侧放。在HHD仓位及SSD仓位之间有一定的空间，可以用来藏线。

机箱主体设计成上下两层，将主板及硬盘和电源分别防止在不同的空间。这样更利于主板显卡等主机组件的展示，而将SSD及HHD硬盘藏在底部。上层支持16cm高的风冷散热器，或24cm的双排水冷。下层则有20cm的前置风扇进行散热，但下层空间比较小，而且电源线需要藏在此处走线，因此对硬盘的散热确有一定的影响。HHD硬盘水平放置无可非议，而且也很方便，但SSD的安装设计，个人觉得不是十分方便。

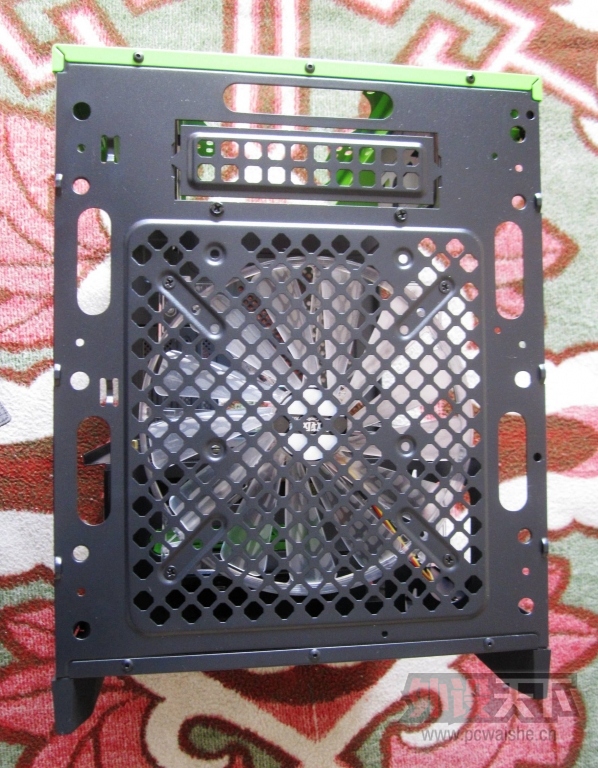

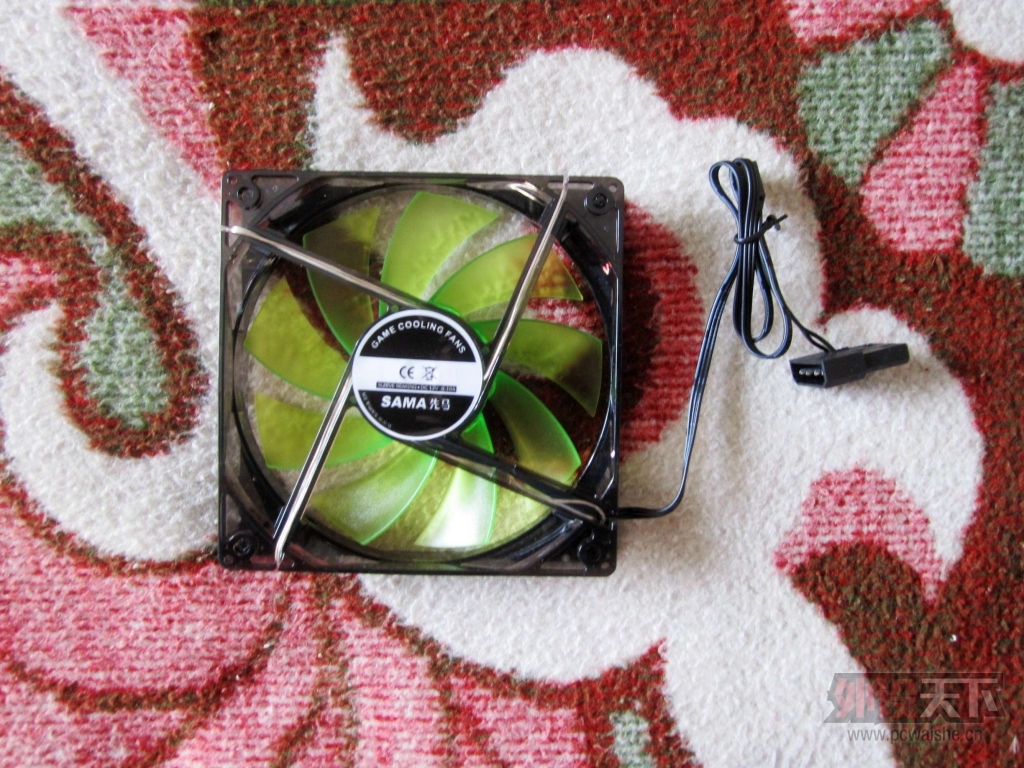

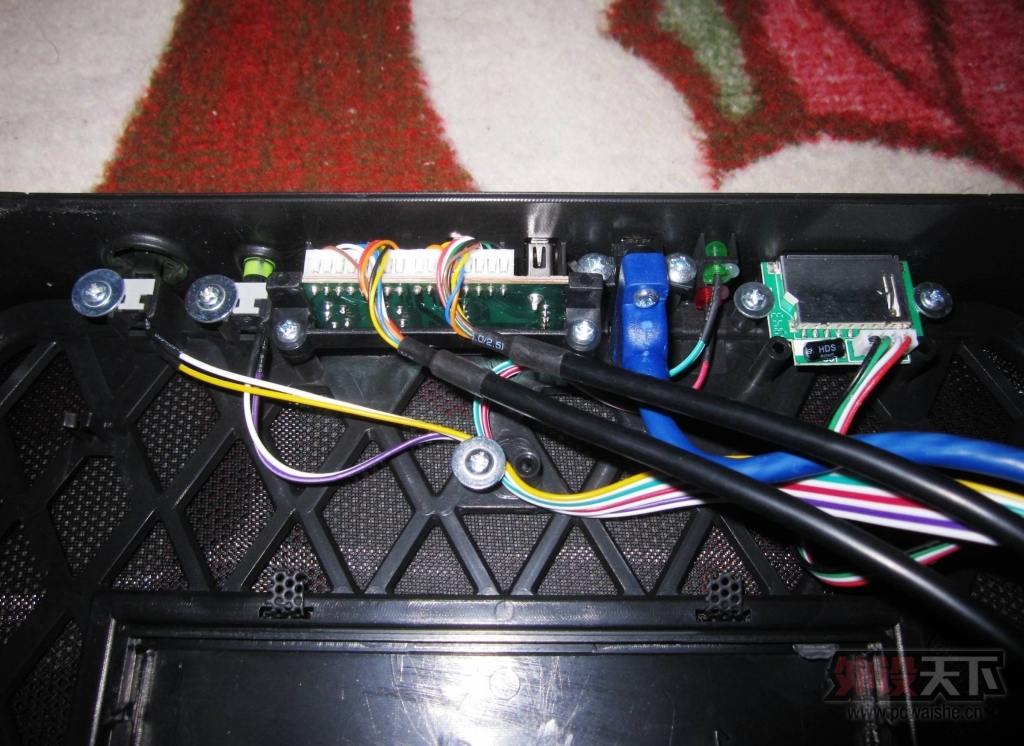

在机箱前置板上，有一个走线的椭圆形孔道，前置风扇，可以安装12cm，14cm或者20cm的前置风扇，官方豪华版标配是20cm的绿色LED风扇。在前置板的两侧各有两个开孔，用于走线。光驱位还有一个一次性的挡板。机箱的控制板的连接线，主要在前面板后方，读卡器，USB3.0接口，及其他的接口，各自独立。

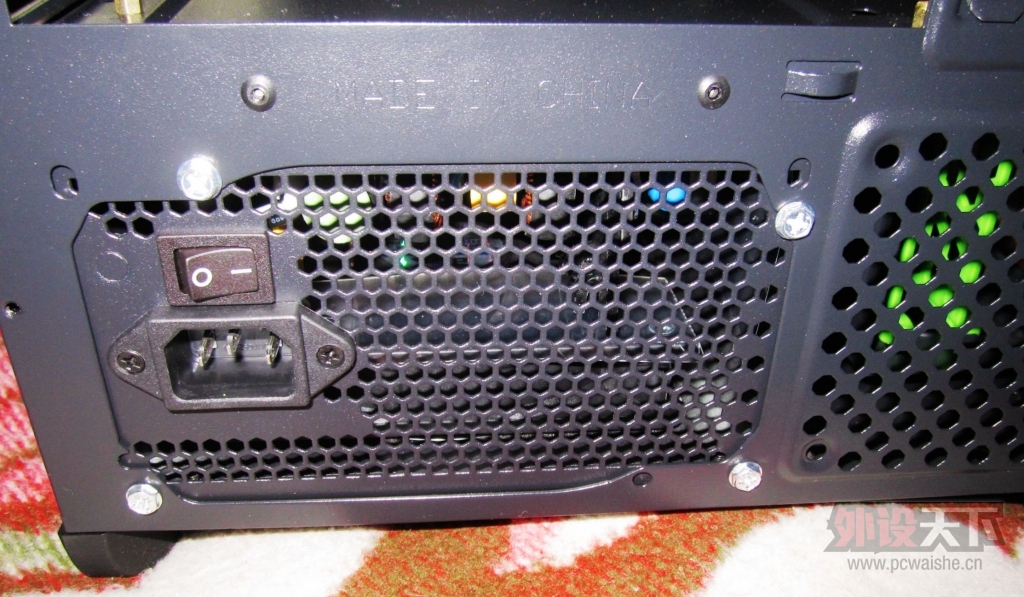

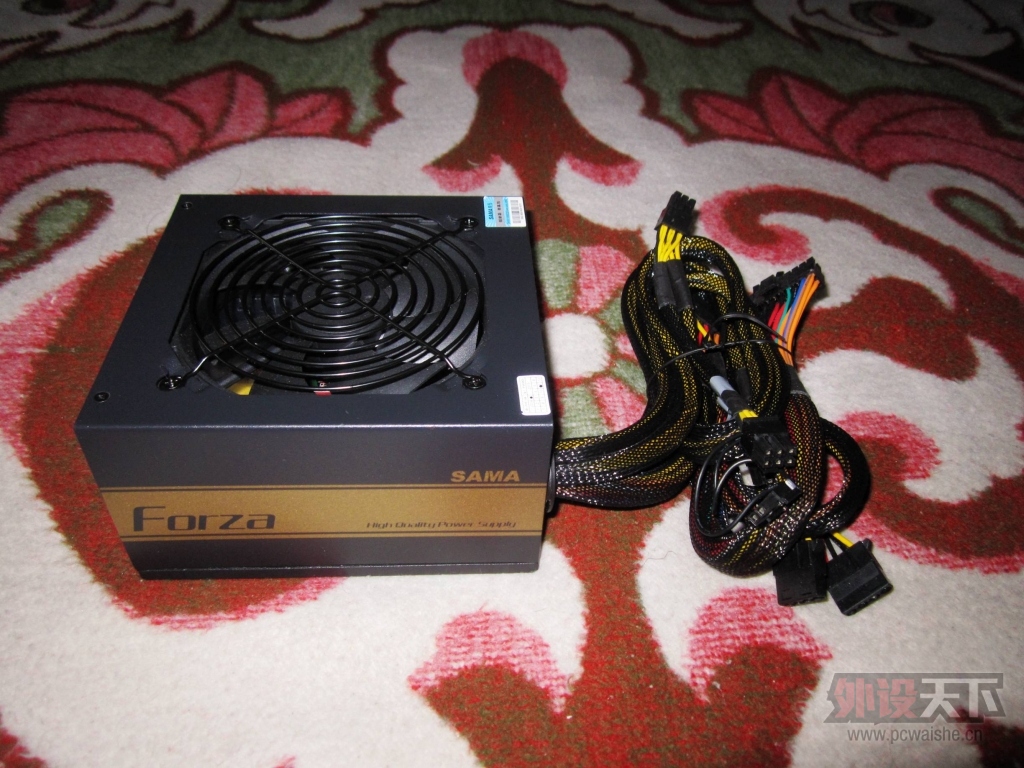

既然都是自己用，当然要选择金牌电源，碳立方机箱给人的一个概念就是节能环保，绿色，自然电源也要选择节能环保的，也就是金牌电源，才能与之匹配，并且金牌电源的性能也比较不错，自己用，还是要对自己好一点。500W的金牌电源基本满足当前的主流需求了，又不至于浪费，因此选择合适的功率，不花冤枉钱。因为机箱是分体设计及SSD的安装并不是特别方便，所以我选择先安装电源。

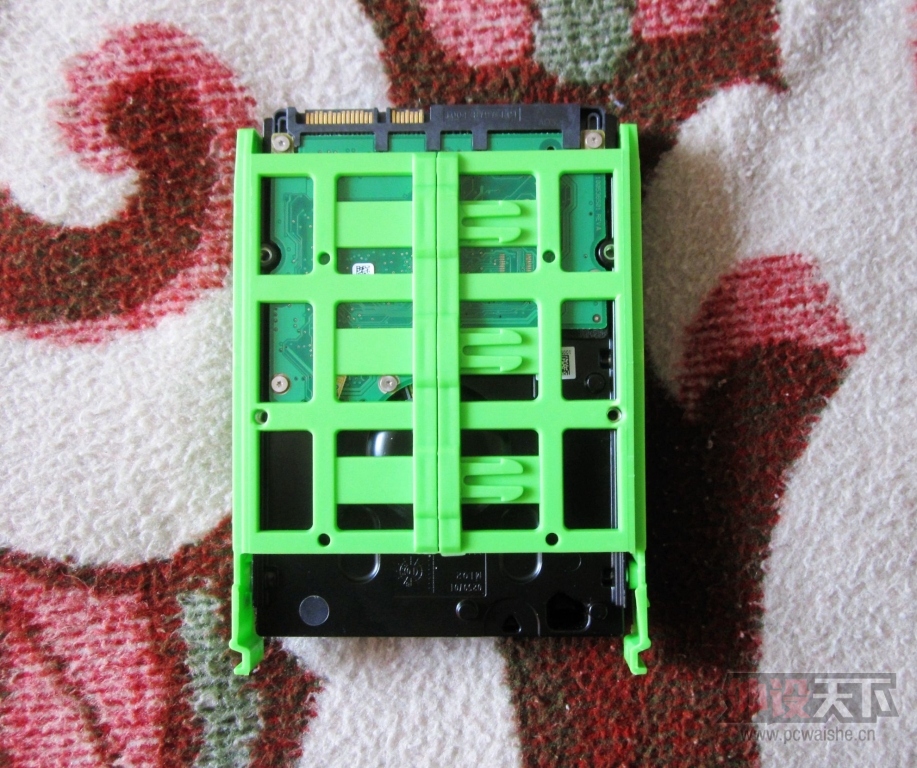

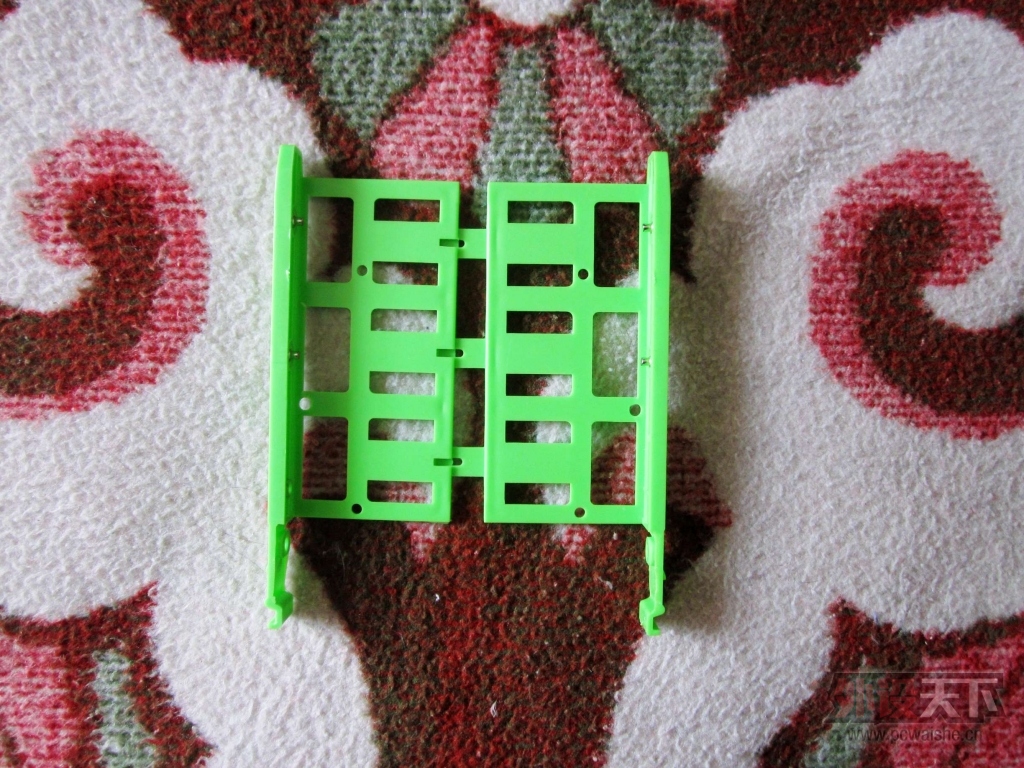

然后我选择安装HHD，因为HHD是免工具安装，直接可以安装在HHD硬盘位置，与其他的主机组件不会构成干涉。扣具，可以很方便的拉伸，将HHD硬盘固定起来，然后通过扣具上的卡扣，固定起来。

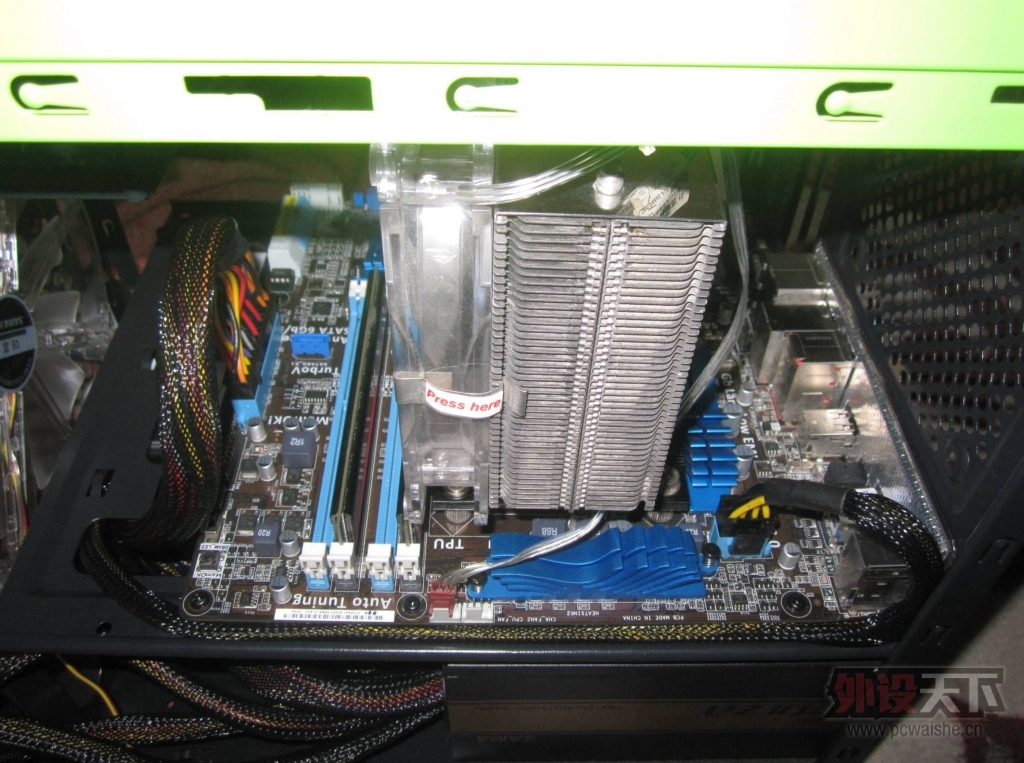

然后我再安装主板，我的散热器是采融的世界末日，碳立方有非常好的兼容性，安装这个大型风冷散热器，没有丝毫问题，这个M-ATX板型，比较趋向于正方形，只能通过比较靠前的线孔走线，并且主板的CPU供电，我将线卡在主板与机箱之间的缝隙里，使走线稍微好看一点。

碳立方，将主板水平放置有一个好处，不会因为散热器的重量导致的主板PCB版承受重量不均匀而产生PCB板形变，从而损坏主板，水平放置，整个主板承受散热器的重量，而垂直放置主板，散热器就要悬空放置，会导致主板一侧的重量不均匀，从而发生形变，导致主板损坏。

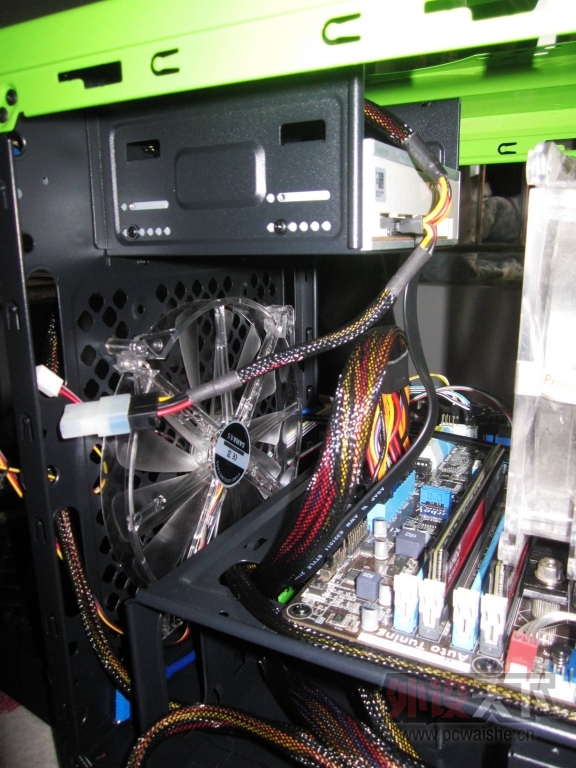

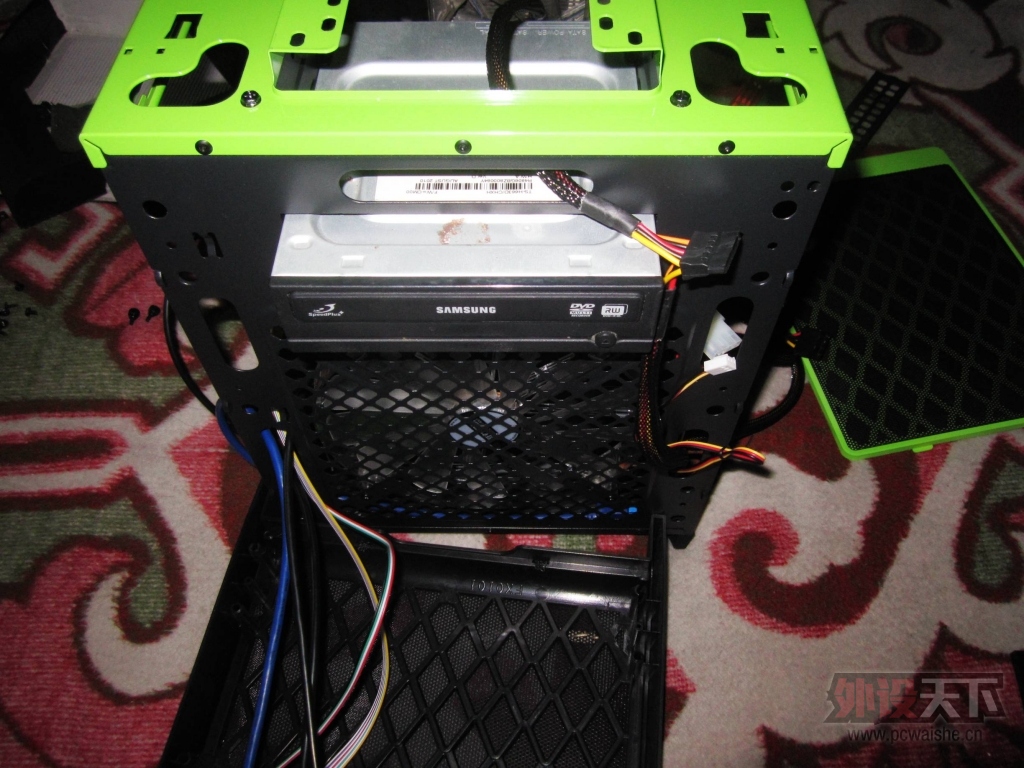

紧接着是光驱的安装，安装光驱，需要先拆掉前面板，然后要考虑线的长度，通过前面板上的走线孔，巧妙连接起来。

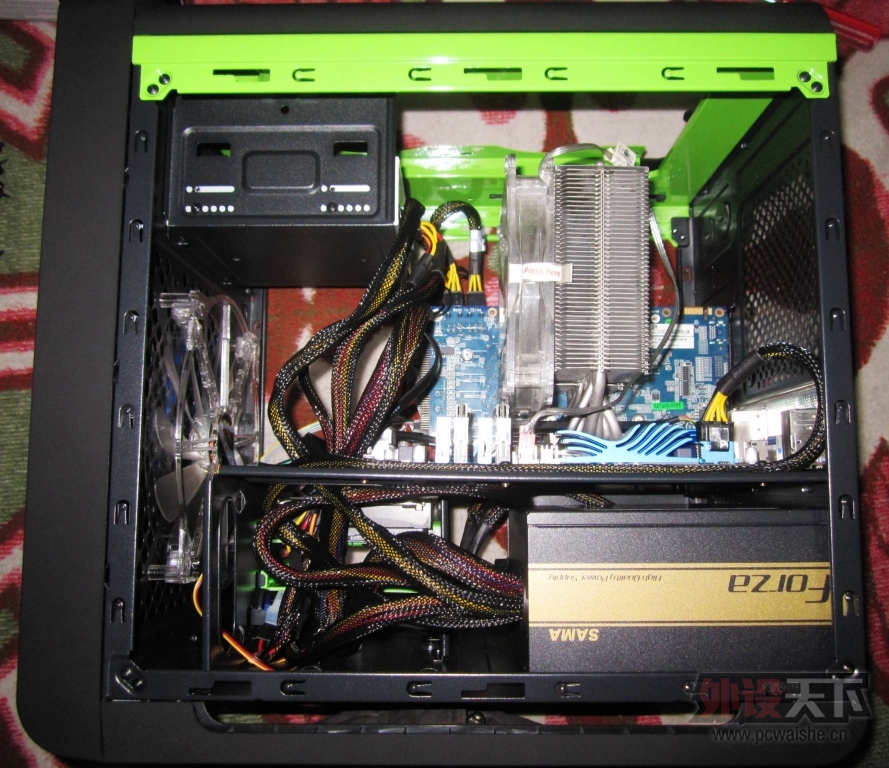

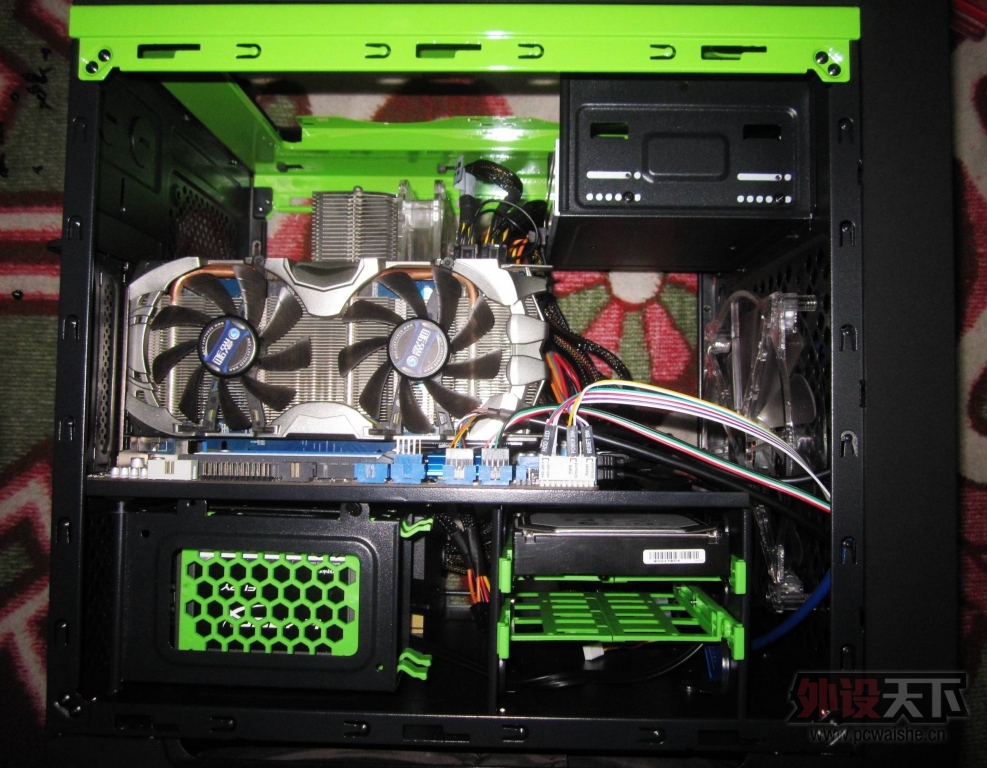

接下来是显卡的安装，碳立方能支持340mm的双显卡，我没那么高端的配置，考虑到一般的使用，我仅需要安装我的单显卡就足够了。可以看到电源前方的空间，被用来藏线。

云瑞将军 · 发表于 2015-1-11 22:10

本帖最后由云瑞将军于 2015-1-11 22:36 编辑

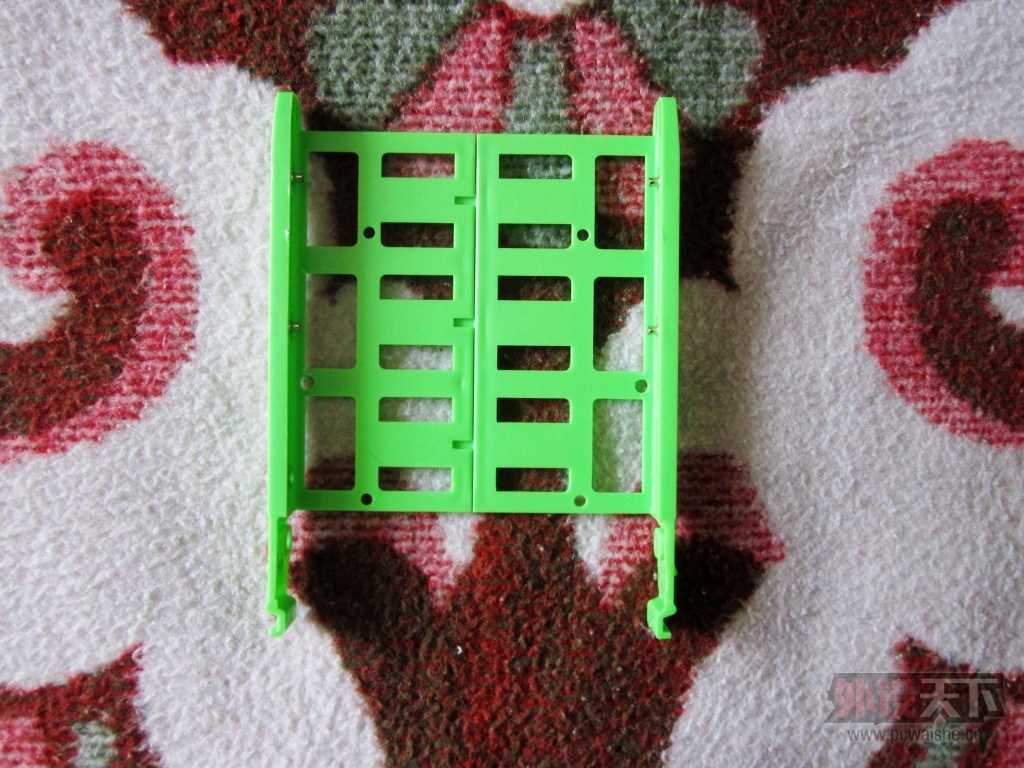

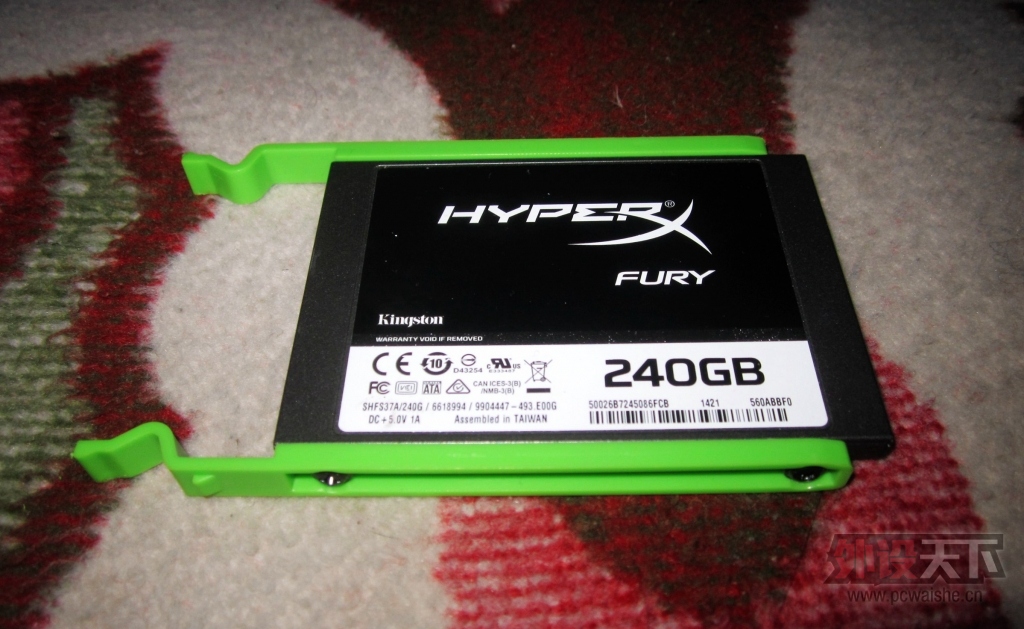

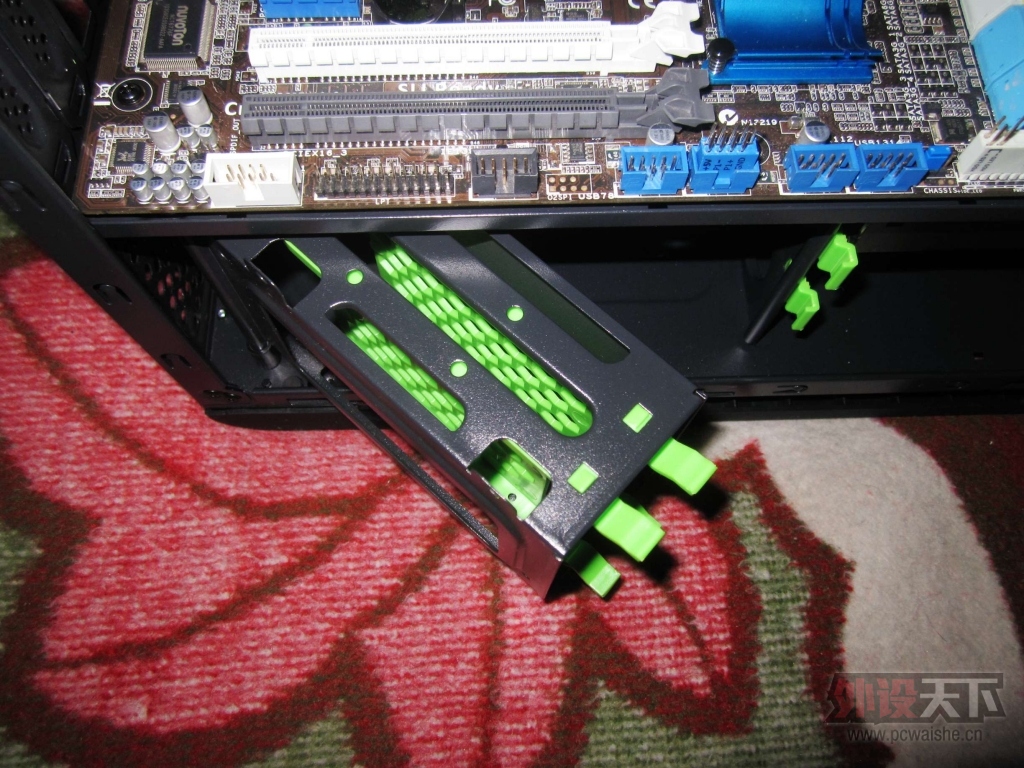

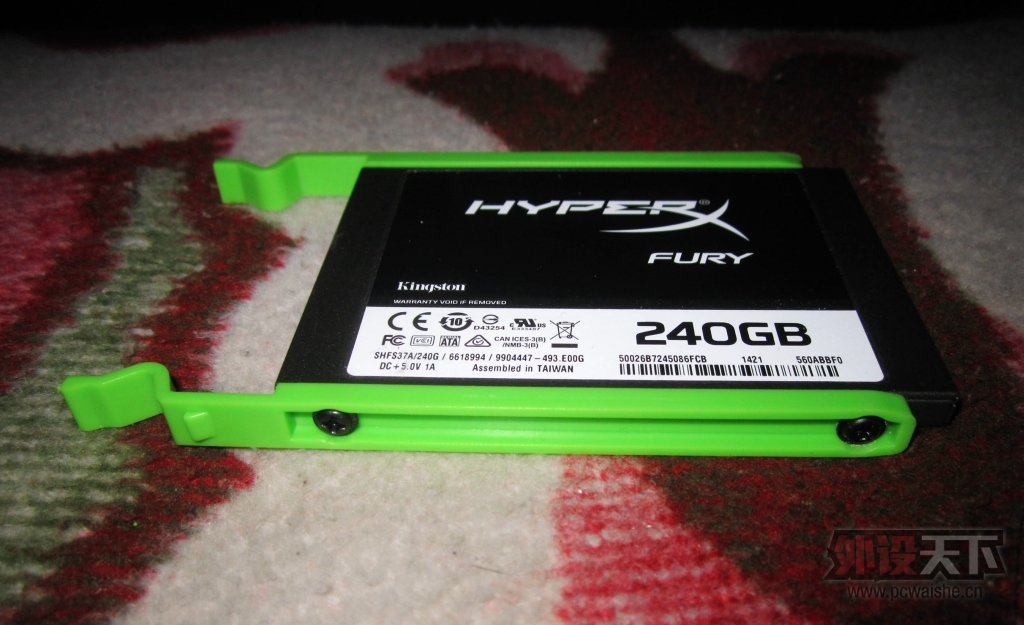

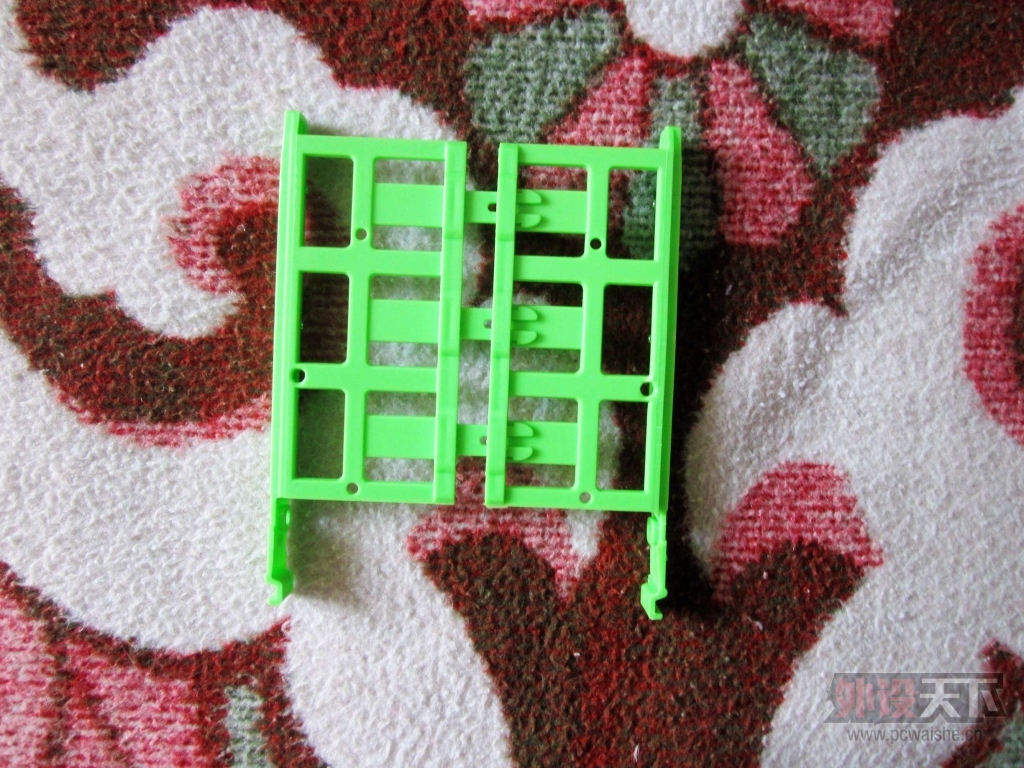

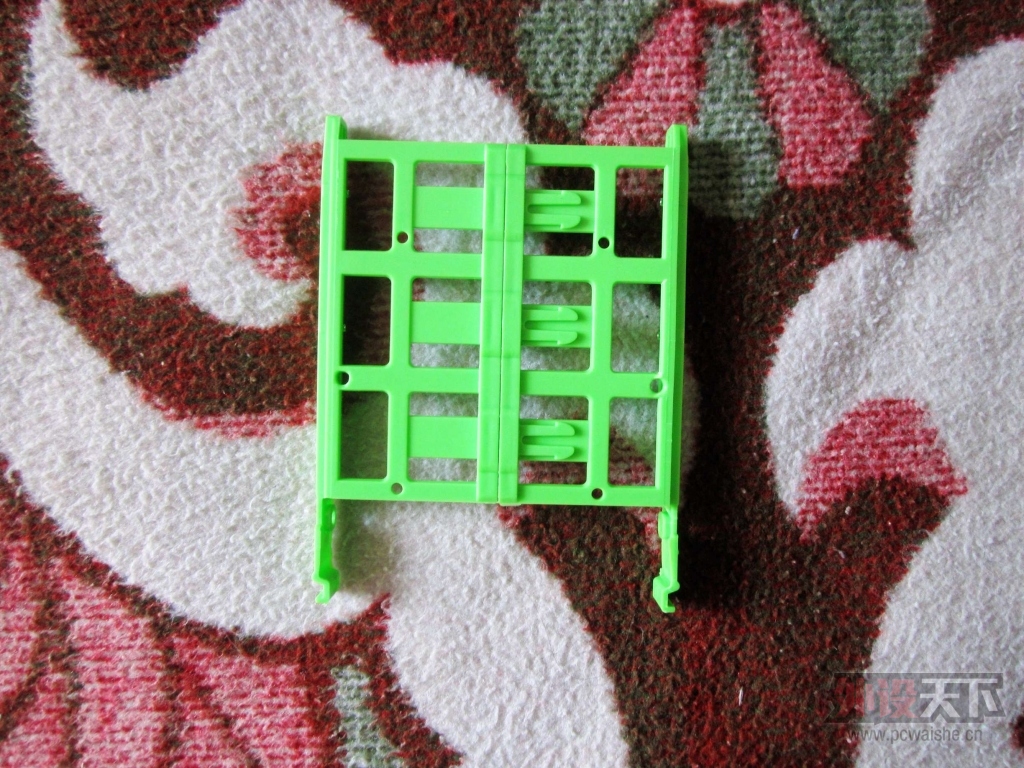

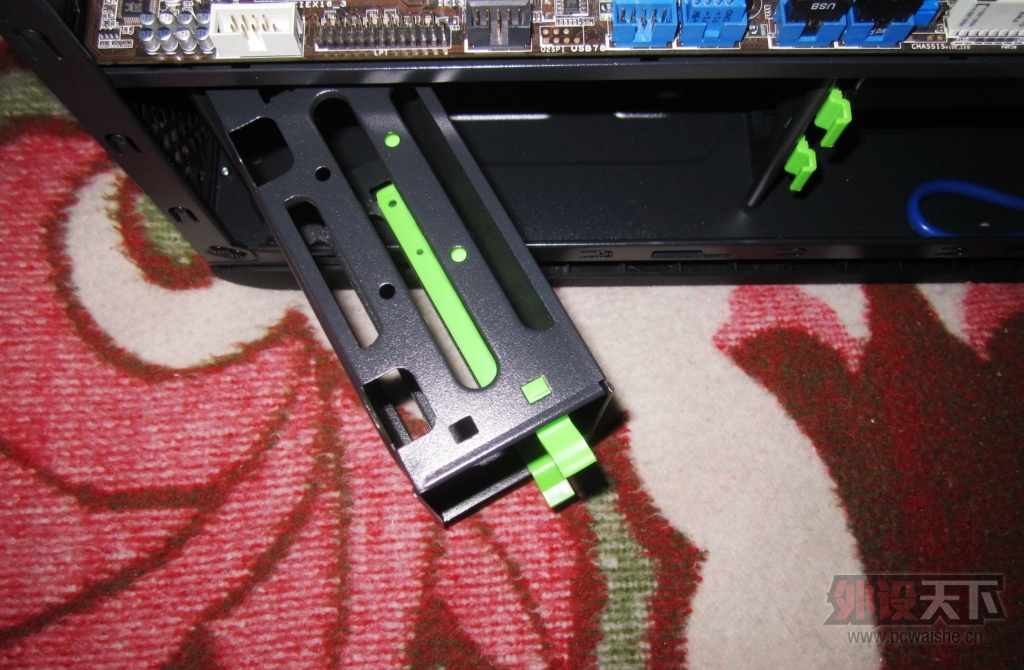

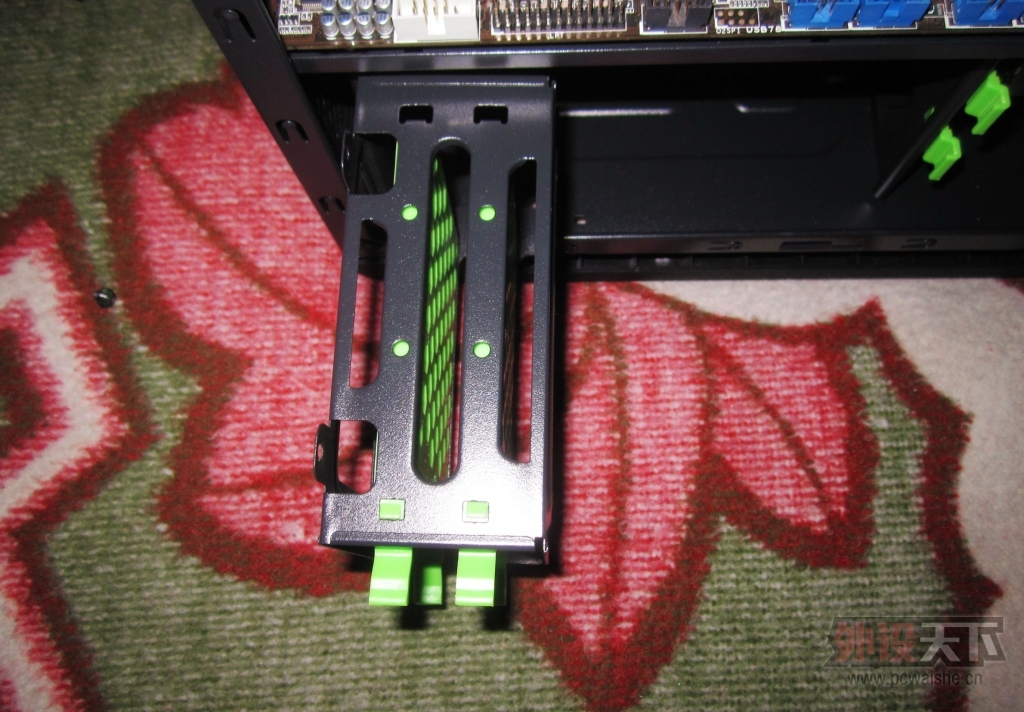

SSD的硬盘托盘，有一颗螺丝固定，需要先将其拧下，然后SSD托盘可以绕着一根轴旋转90度，然后将SSD的扣具托盘拿下，按照官方说明书的要求，应该是将其通过托盘底部的螺丝孔固定，但是我看其侧翼的也可以用，就任性的用侧翼的螺丝孔将SSD固定在扣具托盘上，在将SSD推入硬盘托盘以前，需要先将电源的sata接口，从SSD托盘另外一侧穿过来，与SSD连接好，然后再将其推入SSD托盘。这个设计虽然充分利用了空间，并且引入SSD托盘可宣传的全新设计，但我还是不太喜欢这个设计，我建议将SSD接口，放在SSD托盘前端，这样既避免了因为线不够长的尴尬，而且方便拆装。
