       闲置基本出完了 在这个特别又不特别的日子里 怎能不上些正餐呢？憋了一天 甩个伪大吧~

大家都知道之前坛友morgh81 DIY的蝰蛇芯IO 历经了三代  从一开始的飞线和不完善的编码器固定方式


再到后来的定制PCB微动板解决了针排和编码器固定等一系列的问题 且质量过硬 永不掉焊盘 可谓是DIY精品之一


就在理所应当 即将推出第四代的时候 M改却销声匿迹了 有人说他喜得贵子 生活总归是要回归现实的 在此祝福他 但蝰蛇芯IO却再无出售 二手区也是难得一见 一鼠难求 ...
幸自留有一只 那就让我们带着最初的热血和梦想上路 直到世界的尽头 完成不曾完成的“第四代”蝰蛇芯IO

材料：蝰蛇芯IO 七彩IO 蝰蛇外壳 蝰蛇灯板 蝰蛇USB线 白色USB线 LED
工具：十字起 电络铁组合 笔刀 锉刀  热熔枪 电磨等...

原来蝰蛇带有两个LED 一个是3mm蓝一个是5mm白发蓝
M改的三代直接去掉了呼吸灯的5mm白发蓝 把滚轮的3mm蓝换成了5mm白用在了IO的尾灯
那么现在既然要DIY“第四代”蝰蛇芯IO 就把原装的呼吸灯用上呗 带两个5mm LED会不会太拖沓？

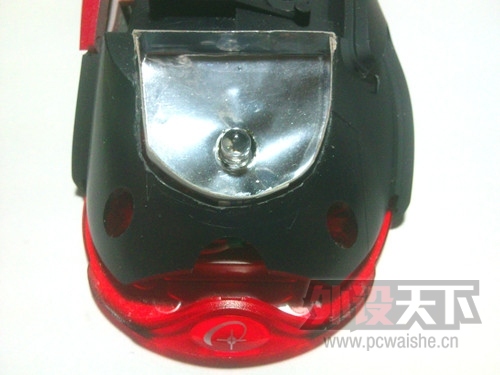

直接把IO的尾灯改回3mm白 顺便做下聚光和遮光
呼吸灯还是原装的5mm白发蓝板（不喜欢蓝色就换LED） TB有卖的

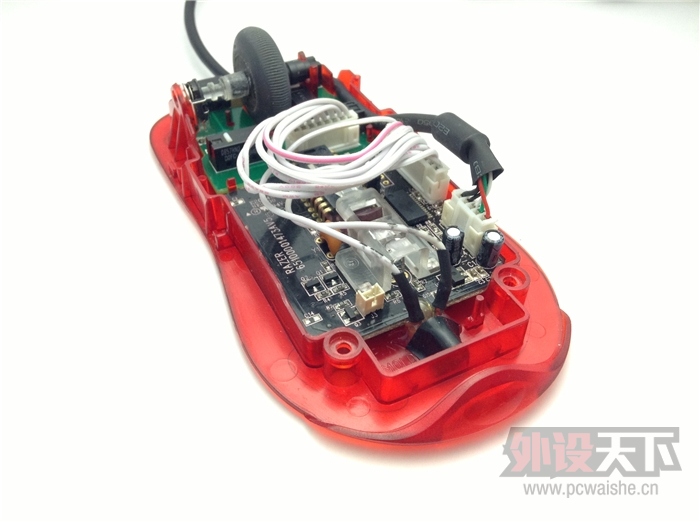

另外我手上的这只板子安放的有些不平 一边高一边低

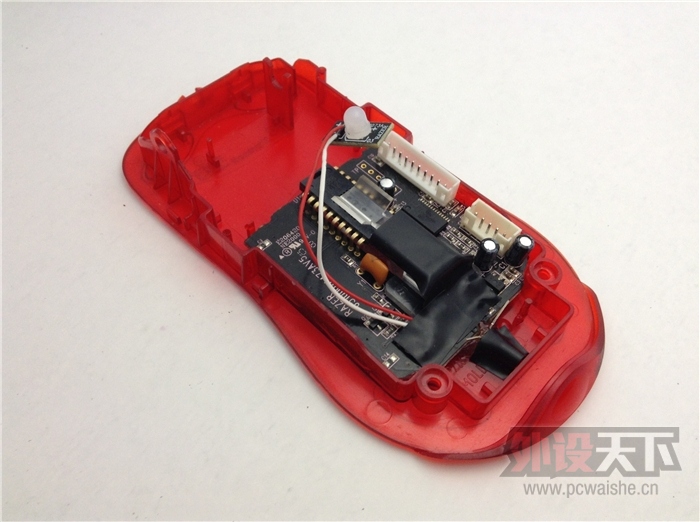

索性买了热熔枪和那种稍微强力点的黄胶 热吹风伺候下板 再上胶找平

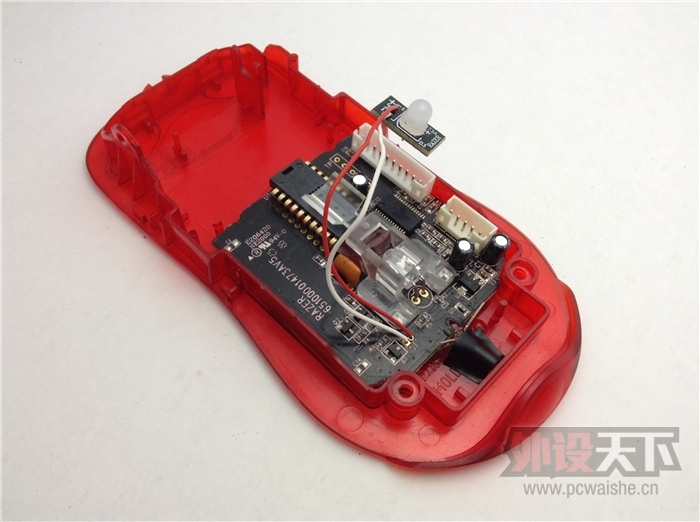

下板子的时候 顺便把发光二极管换成5mm红
这里特别要注意的是有些LED同样是5mm红却不能工作 原因就是不标准 具体看图

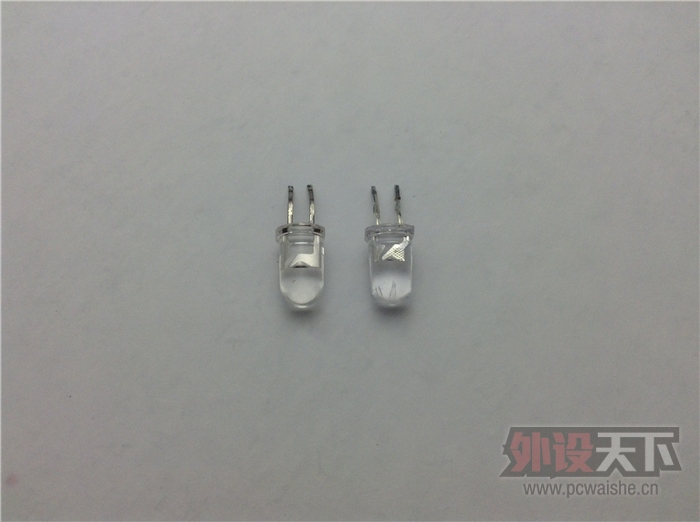

左边是原版IO的发光二极管正规的5mm圆柱 发光体居中
而右边的是TB上买来的一种5mm 前窄不到5mm后宽成梯形 发光体靠后 这种开始换上引擎不工作



原IO的线材偏硬 可以换成原蝰蛇线（剥了尼龙线）或者其它 任君选择

这里为了之后的效果 我选择了一根白色的USB线

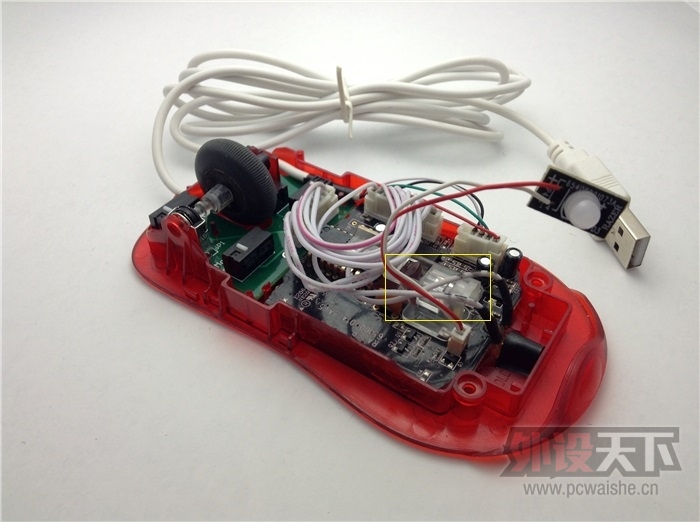

线材的这个位置用绝缘胶带缠绕两圈 这样可以固定住线材和微动板


至此优化的部分就基本结束了


下面是再DIY和MOD

有看过呼吸灯IE、IO贴的肯定知道我是通过什么方法做出透光LOGO的——镂空回填
但这种方法有个什么问题呢 说直白点就是不能刻连接起来的LOGO 再简单点就是不能刻圆
比如说 我给坛友刻的这个IE LOGO 是他的名字 WXB
为什么这个B的两划要分开刻 而不连上呢 因为一连上那块就空了 就是这个道理


可现在我们有了这个——七彩IE、IO 问题便迎刃而解
也不知道是谁做了透明的IE、IO外壳 真得感谢我寨大国
这样不但LOGO能连接了 且更精细了 还不用刻和回填了



直接TB买个 交给Magician MOD之 一并负责找店家定制LOGO
LOGO选用Diploma字体L Death Note / L.Lawliet / Family name

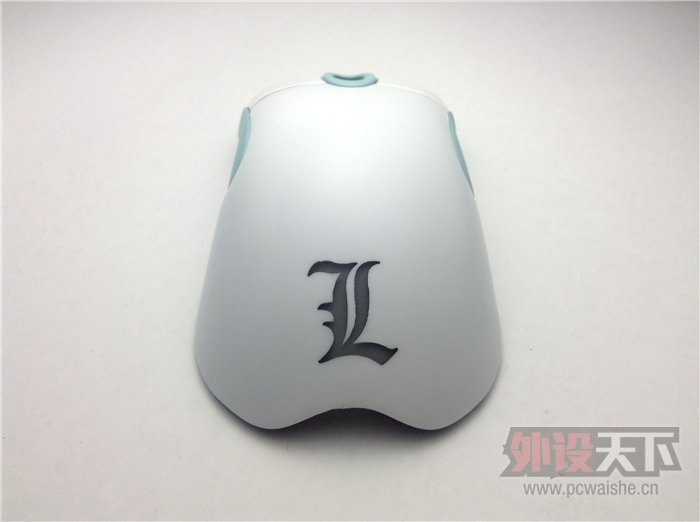

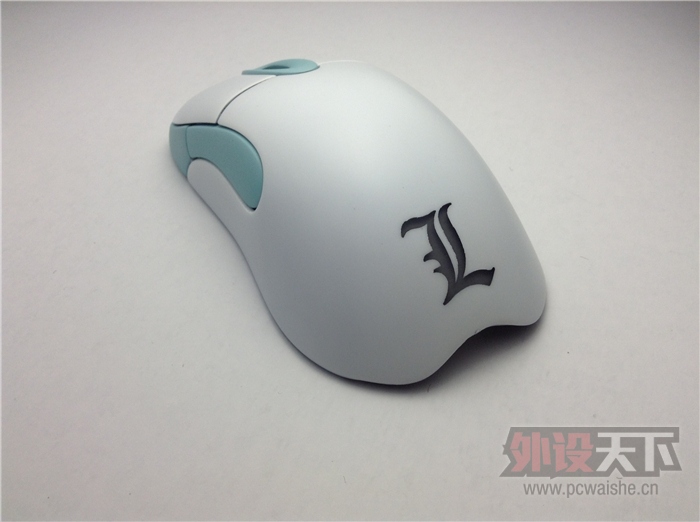

历时快两个星期寄回 面白色亚光 侧青色亚光

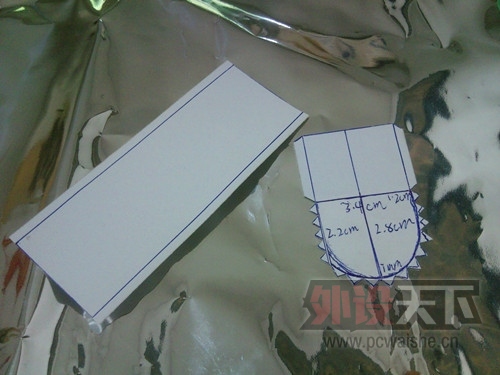

原来IE、IO呼吸灯固定的方式是裁剪纸板固定

现在既然买了蝰蛇的外壳 为什么不用 直接切割下来


打磨至合适的大小

IO外壳内部的四个固定柱会影响安装 把打磨平

同样用热熔胶固定 千万别用502 雾痂发白还好说 要是误操作到LOGO或漆面上就跪了
我吃过这样的亏 瞬间DT的要死 ...
还是用热熔胶吧 好操作 既能反悔又能返工


合盖 WHAT？居然合不严？
看来是这货挡住了 打磨切割后部一点

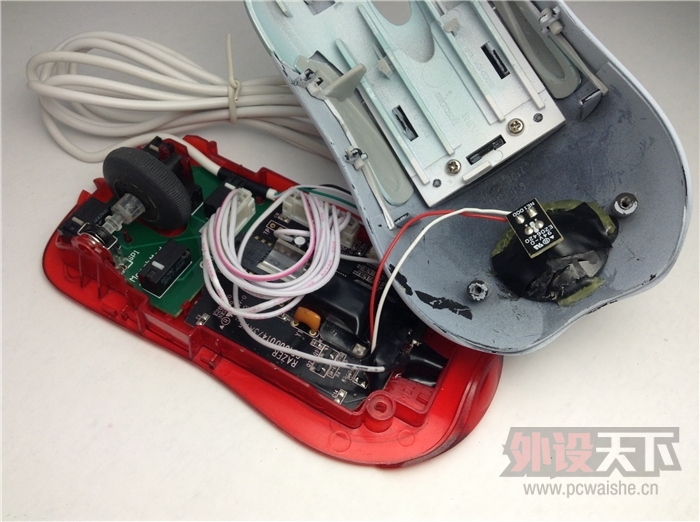

接着合 又不严 ... 什么gui~看来又是呼吸灯的针排挡住了 卸了直接用线接


顺便做下固定和绝缘

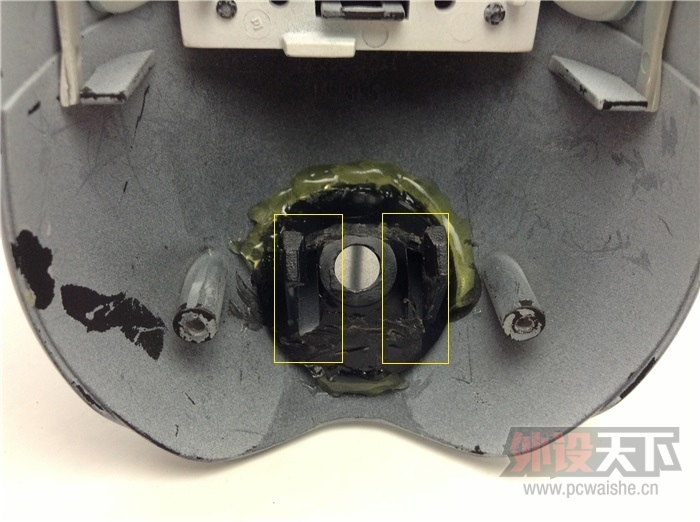

再合 还是不严 我去了 直接从根本上解决 切割打磨掉突出部分

这下终于好了 改变灯板固定方式从卡扣固定到摩擦固定 一样牢固且方便拆壳时取下


把板子装回 线都接上 微动嘛 L当然换日灰


灯板要竖着固定


合盖 拧紧螺丝 贴上脚贴 完成





不能免俗的算下成本
蝰蛇芯IO 全新260无售 二手200左右要看脸能不能收到
七彩IO 蝰蛇外壳灯板 白线 微动等杂七杂八 200
定制LOGO加MOD费用 200多
哦了 不算手工或时间 600出头了 ：p

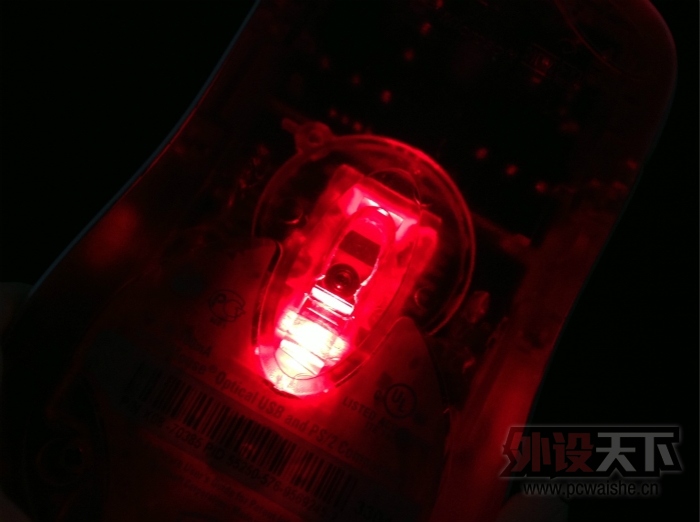

效果奉上 视频质量差了点见谅
